Flashhobby BX1306 Motore DC Brushless 3100KV/4000KV, 12g 9N12P, Filo 150mm, Cuscinetto NSK

Flashhobby

$59.00 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Opzioni 2PCS

Quantità

Visualizza dettagli completi

Panoramica

Flashhobby BX1306 è un motore brushless DC offerto nelle versioni 3100KV e 4000KV. È specificato per applicazioni con eliche da 3–4 pollici, con le raccomandazioni del produttore che elencano anche eliche da 4–6 pollici a seconda della configurazione.

Caratteristiche principali

Peso leggero: 12 g (inclusi i cavi)
Configurazione: 9N12P
Magneti 48SH
Cuscinetto NSK
Campana in alluminio 6061
Cavo del motore: filo 26#, 150 mm
Schema di montaggio delle viti: 9 x 9 mm (M2*4)

Per domande di compatibilità (ESC, eliche, tensione della batteria), contattare support@rcdrone.top.

Specifiche

Meccaniche

Dimensione del motore	18 x 15.1 mm
Diametro dello statore	13 mm
Altezza dello statore	6 mm
Diametro dell'albero	2.0 mm
Peso	12 g (inclusi i cavi)
Cavo del motore	Filo 26#, 150 mm
Schema delle viti di montaggio	9 x 9 mm (M2*4)
Configurazione	9N12P
Cuscinetto	Cuscinetto NSK
Materiale della campana	Campana in alluminio 6061
Opzioni KV	3100KV, 4000KV (o KV personalizzato)

Dimensioni del disegno del motore (come etichettato)

Diametro del corpo	Ø18
Diametro della faccia anteriore	Ø12
Lunghezza del corpo	15.1
lunghezza dell'albero	14
diametro dell'albero	Ø2
filettatura dell'albero	M5
fori di montaggio	4-M2
dimensione esagonale (adattatore)	10
filettatura dell'adattatore	M6
diametro esterno dell'adattatore	Ø9.4
lunghezza dell'adattatore	14
passo dell'adattatore	1.6

specifiche del motore BX1306-3100KV

Massima trazione	339 g (3S/GF5040)
tensione di ingresso	DC7.4-11.10V (1-2S)
Corrente	9.86 A
ESC suggerito	7A~12A
Potenza massima	108.6 W
Elenco delle eliche suggerite	Eliche da 4~6 pollici

Specifiche del motore BX1306-4000KV

Massima trazione	395 g (3S/GF5040)
Tensione di ingresso	DC7.4-11.10V (1-2S)
Corrente	9.39 A
ESC suggerito	7A~12A
Potenza massima	137.6 W
Elenco delle eliche suggerite	Eliche da 4~6 pollici

Dati di test delle prestazioni

Numero articolo	Elica	Acceleratore	Volts (V)	Amps (A)	Watts (W)	Spinta (g)	Efficienza (g/W)	Temperatura di funzionamento (°C)
BX1306 3100kv	GF4045	50%	11.06	0.65	7.19	121	16.83	46°C
		60%	11.06	1.21	13.39	171	12.77
		70%	10.98	2.90	31.84	219	6.88
		80%	11.09	4.86	53.90	269	4.99
		90%	11.09	6.35	70.42	306	4.35
		100%	10.95	6.22	68.11	301	4.42
BX1306 3100kv	GF5040	50%	10.98	1.89	20.75	187	9.01	69.2°C
		60%	11.03	3.91	43.13	247	5.73
		70%	11.03	5.95	65.63	296	4.51
		80%	10.93	8.39	91.70	332	3.62
		90%	11.06	10.34	114.36	355	3.10
		100%	11.03	9.86	108.76	339	3.12
BX1306-3100kv	GF6040	50%	7.37	0.95	7.00	111	15.85	48.4°C
		60%	7.37	1.75	12.90	161	12.48
		70%	7.37	3.71	27.34	202	7.39
		80%	7.31	5.47	39.99	238	5.95
		90%	7.15	7.30	52.20	262	5.02
		100%	7.23	7.03	50.83	256	5.04
BX1306-4000kv	GF3028	50%	11.06	0.72	8.0	105	13.19	42°C
		60%	11.09	1.21	13.4	143	10.66
		70%	11.09	2.83	31.4	186	5.93
		80%	11.09	4.59	50.9	231	4.54
		90%	11.03	5.81	64.1	267	4.17
		100%	11.03	5.81	64.1	267	4.17
BX1306-4000kv	GF3028	50%	14.81	1.21	17.9	160	8.93	54.2°C
		60%	14.78	2.83	41.8	217	5.19
		70%	14.92	4.99	74.5	280	3.76
		80%	14.57	7.03	102.4	345	3.37
		90%	14.68	9.46	138.9	396	2.85
		100%	14.65	9.39	137.6	395	2.87

Cablaggio / Connessione

ESC senza spazzole al motore: tre fili di fase etichettati A / B / C
La batteria si collega ai cavi di alimentazione dell'ESC
L'ESC si collega al ricevitore tramite un cavo di segnale di ingresso PWM

Dettagli

Flashhobby BX1306 3100KV 4000KV Brushless DC Motor

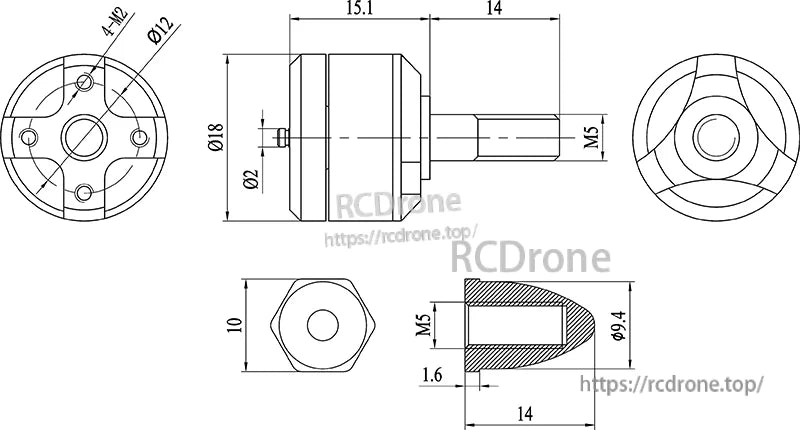

Il disegno del motore Flashhobby BX1306 fornisce dimensioni chiave per i fori di montaggio e l'adattamento generale quando si pianifica la propria costruzione.

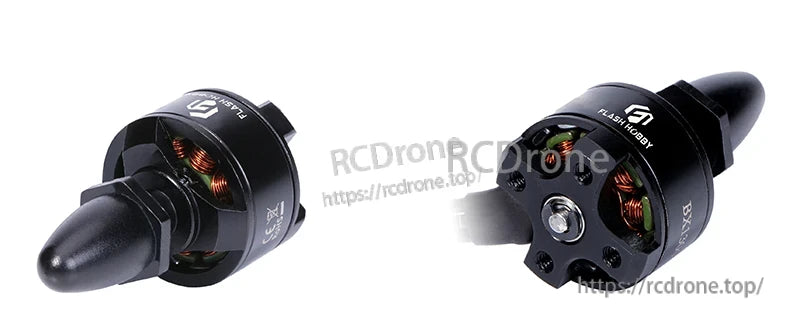

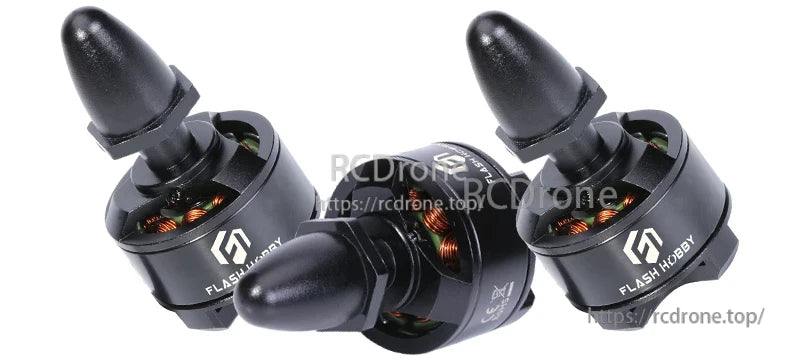

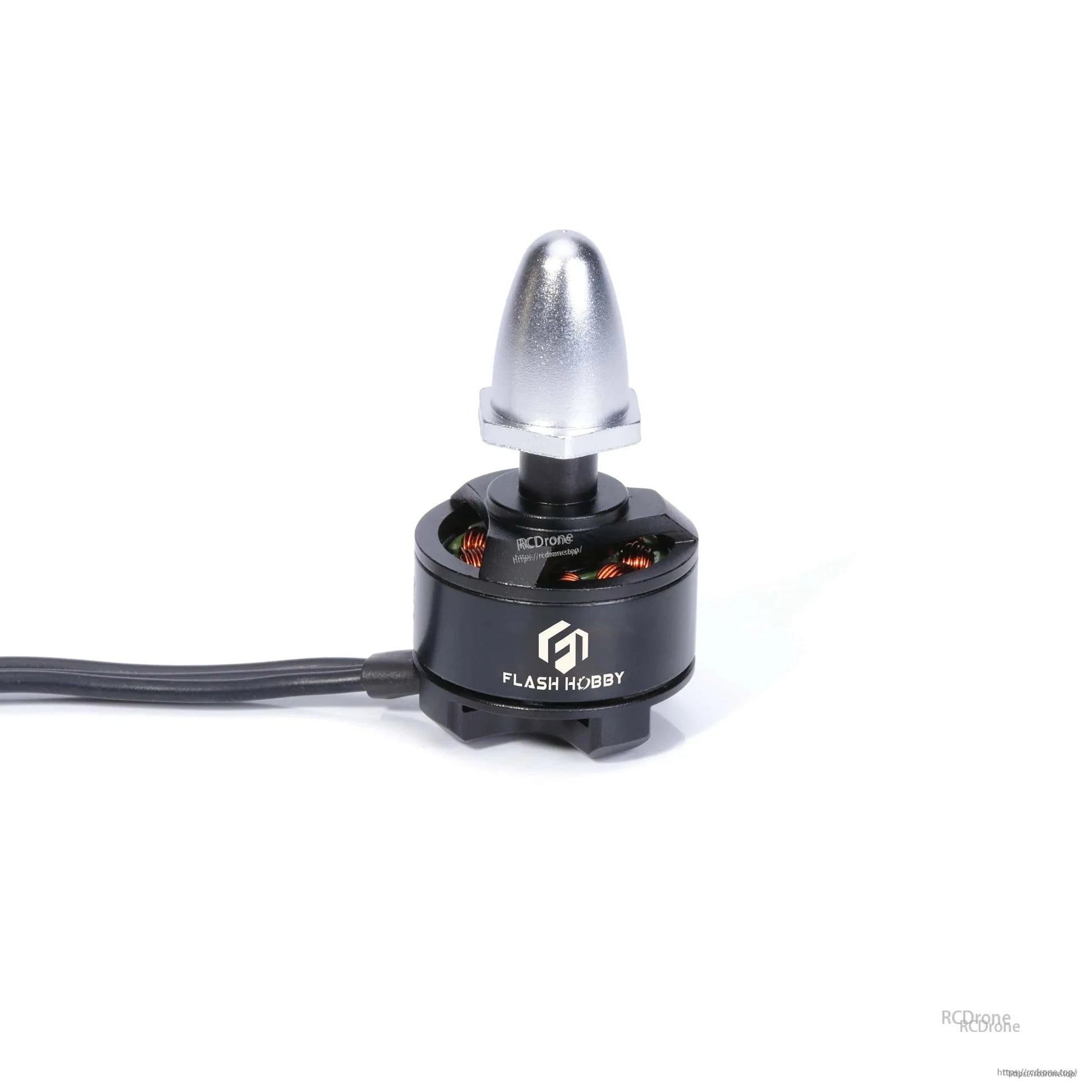

I motori brushless Flashhobby BX1306 presentano un alloggiamento nero compatto con avvolgimenti in rame visibili e un cappuccio protettivo superiore.

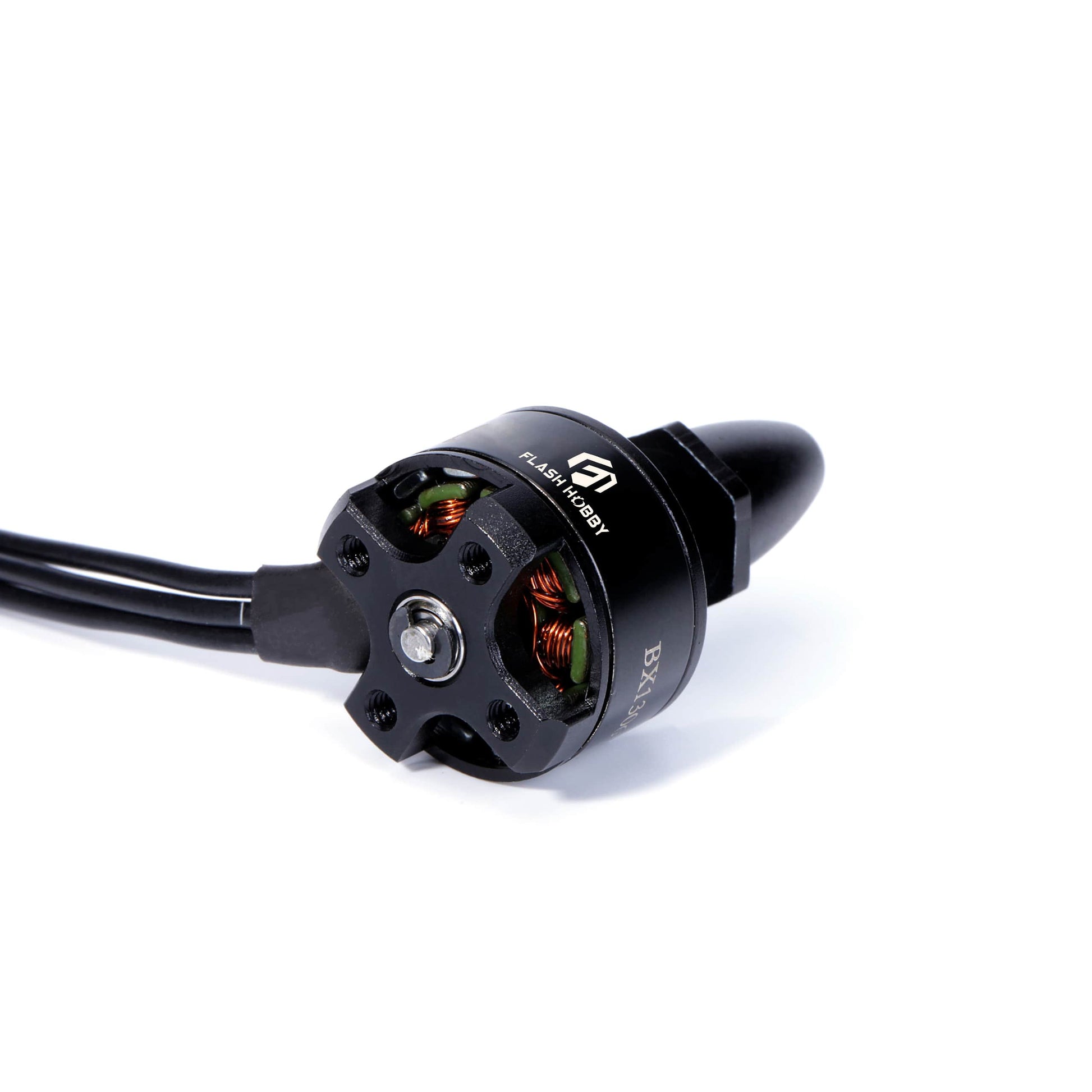

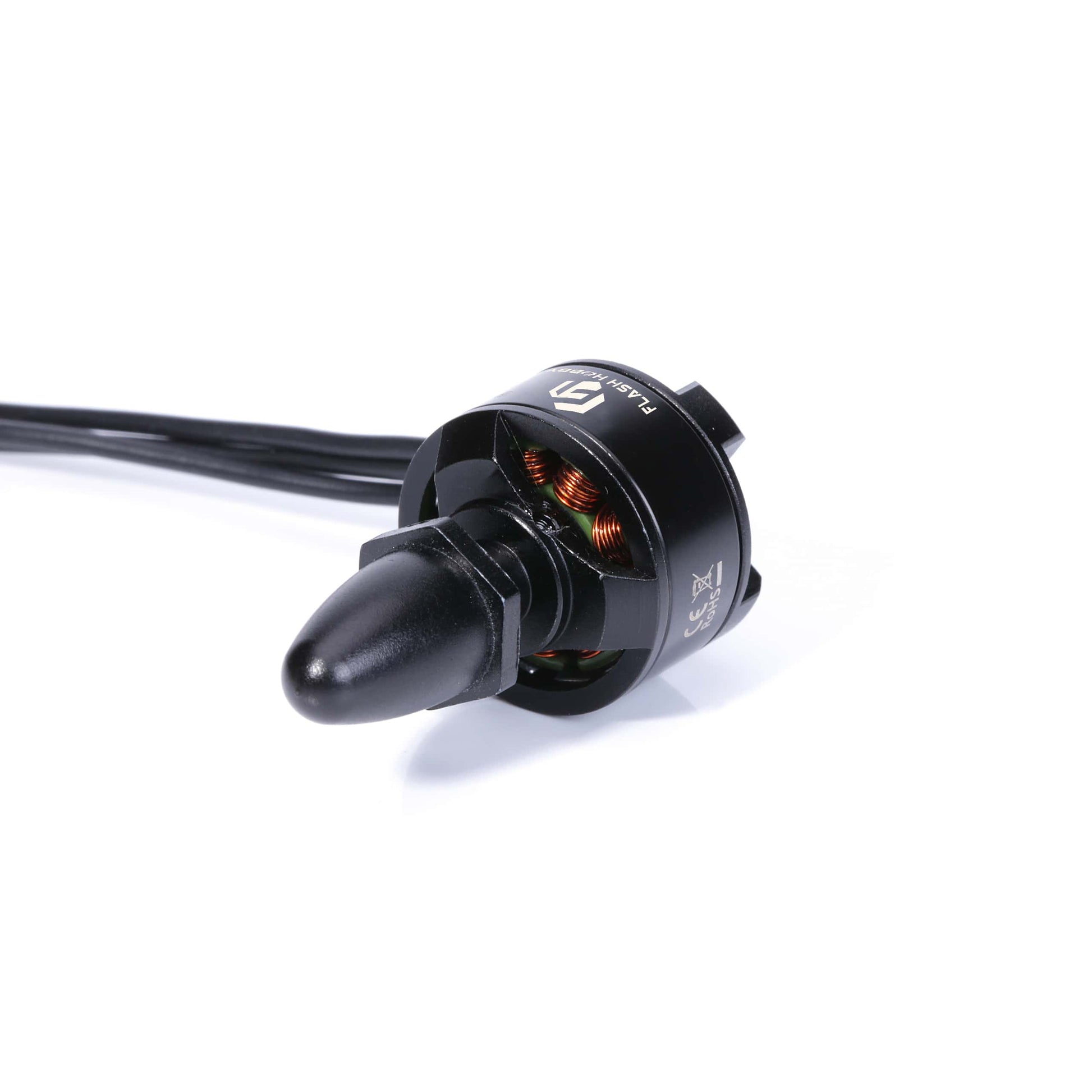

Il Flashhobby BX1306 motore brushless presenta un alloggiamento nero compatto con avvolgimenti in rame visibili e un supporto a naso conico.

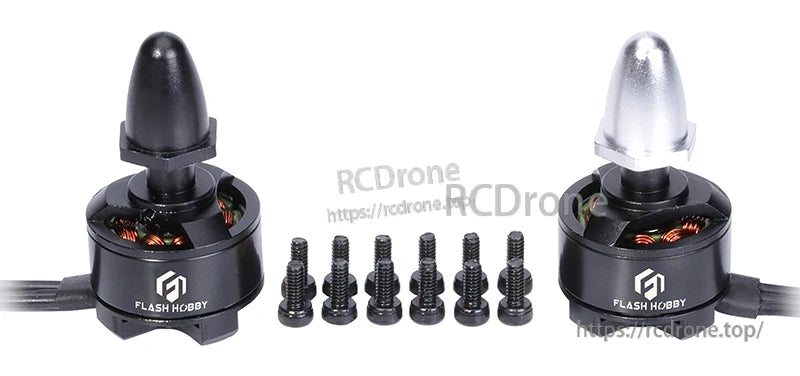

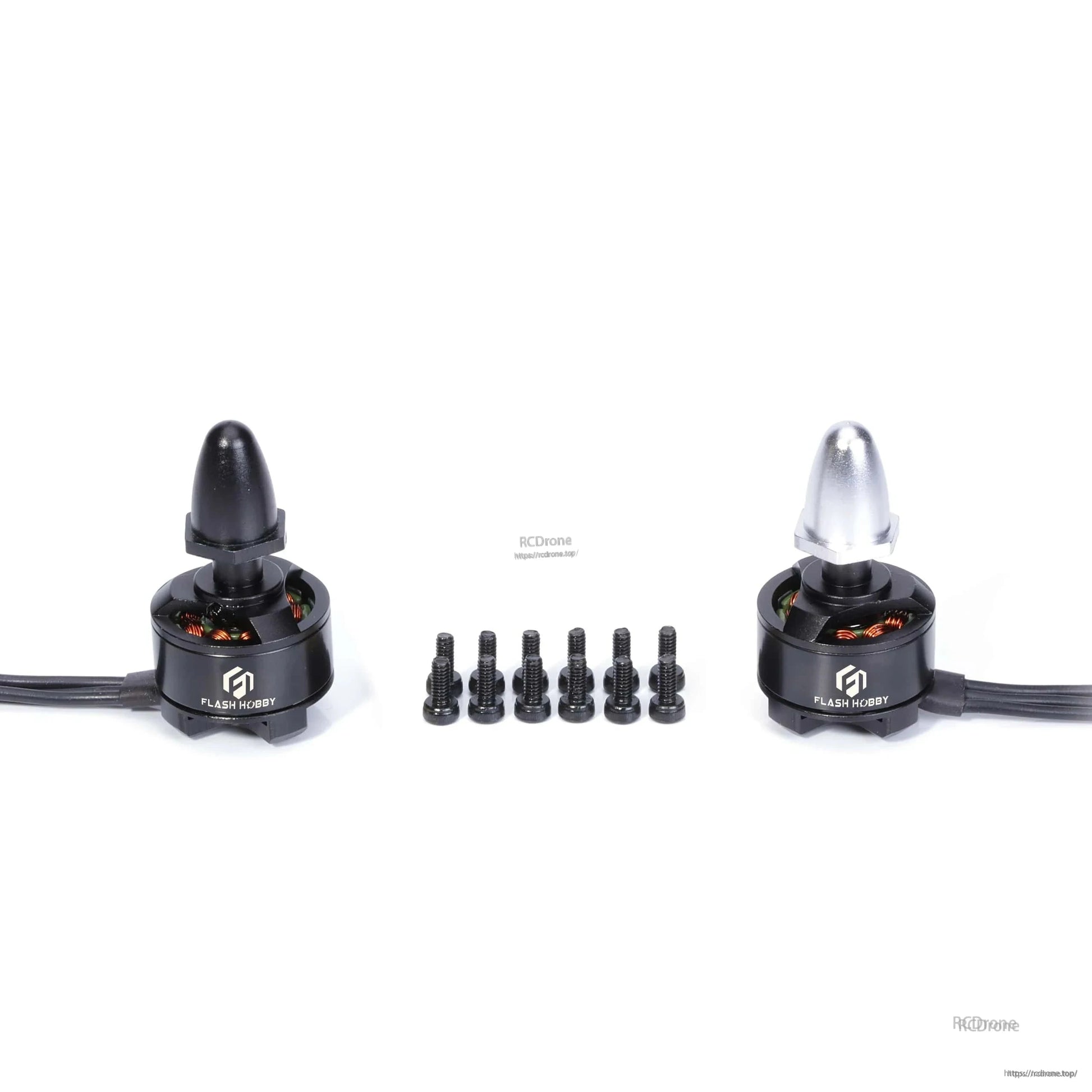

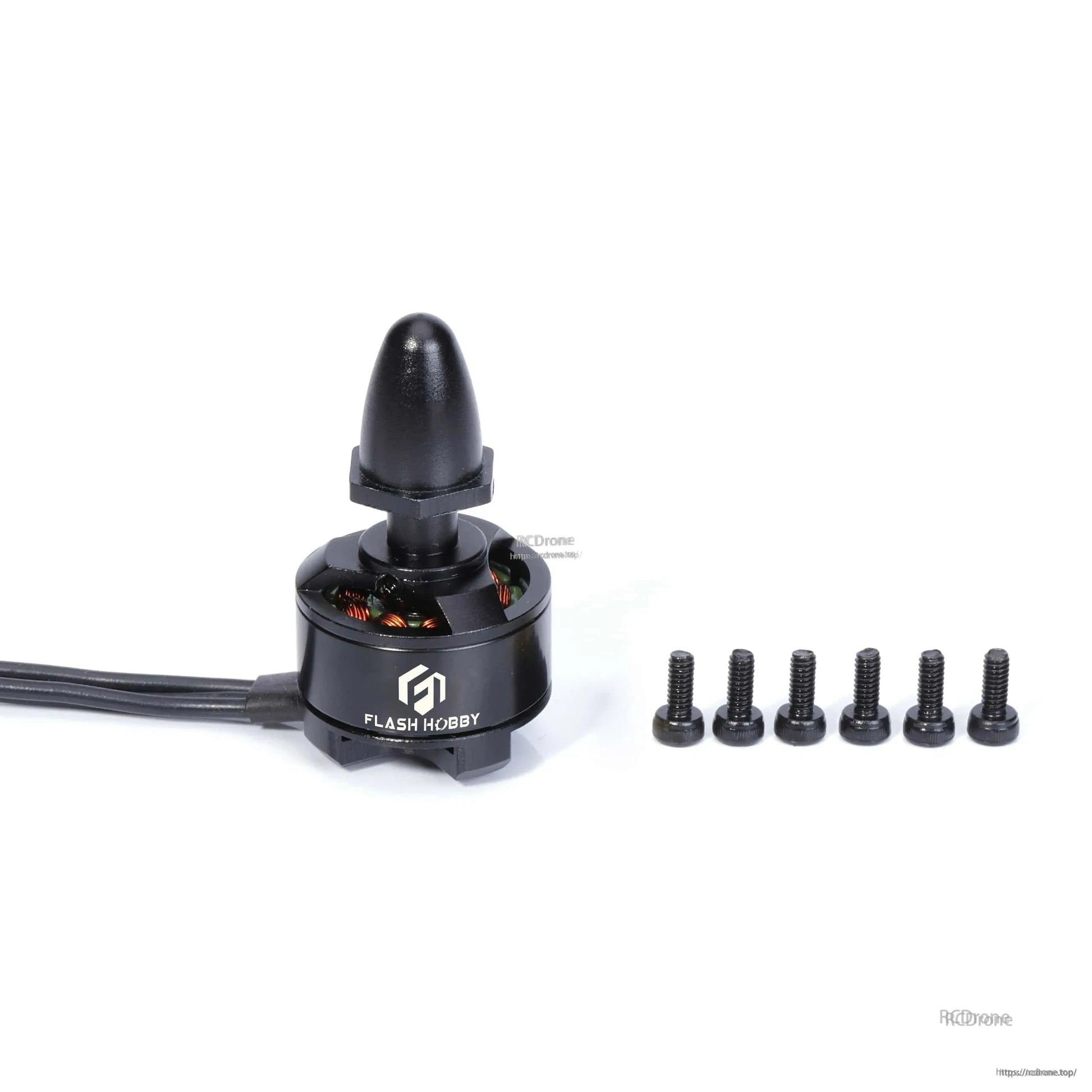

I motori brushless DC Flashhobby BX1306 includono dadi per eliche e un set di viti di montaggio per un'installazione più semplice.

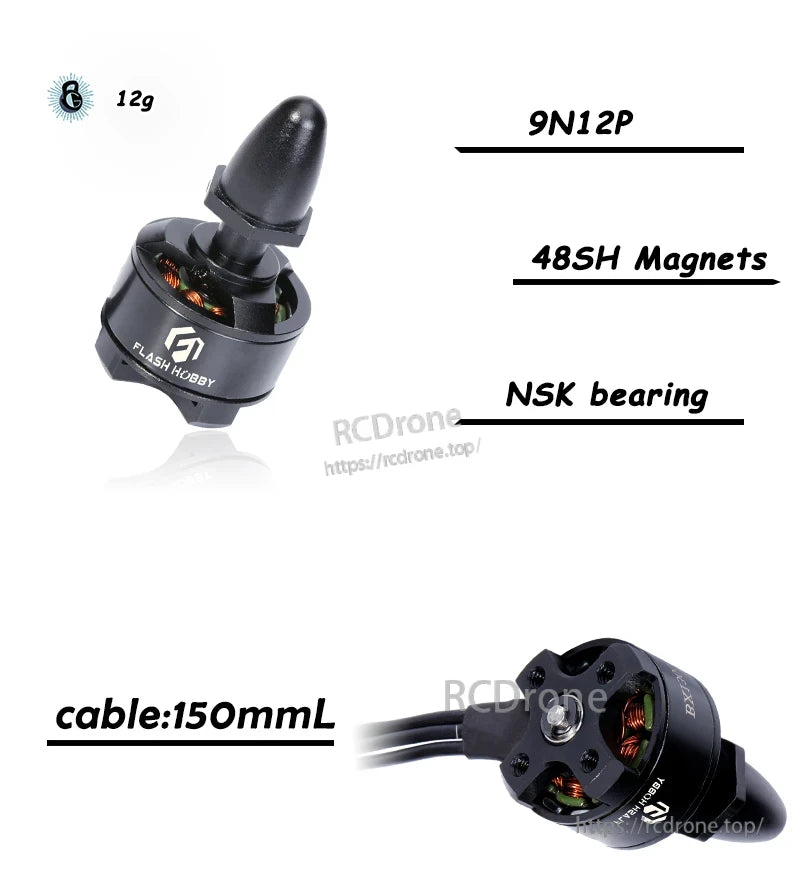

Il motore brushless Flashhobby BX1306 presenta un design 9N12P con magneti 48SH, cuscinetto NSK e un cavo di collegamento di 150 mm.

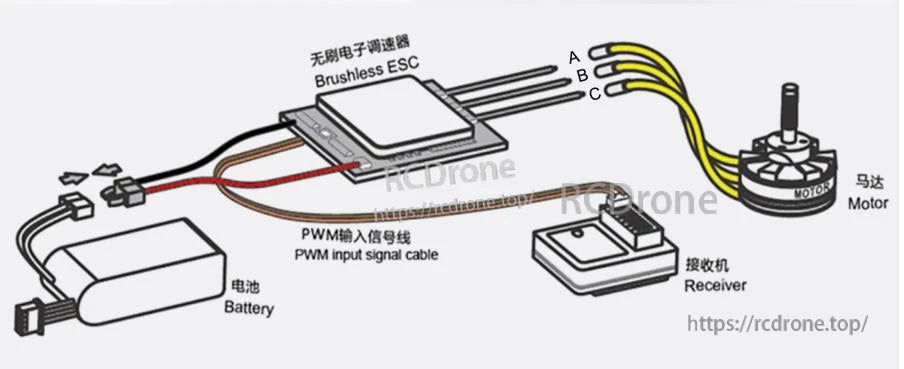

Un layout di cablaggio ESC brushless collega la batteria e il cavo del segnale PWM del ricevitore ai tre fili di fase del motore (A, B, C).
