Flywoo GOKU GM10 Nano V3 Modulo GPS con Bussola, M10050 GNSS, 2,6g, 12x17x5mm, 6-Pin
Flywoo GOKU GM10 Nano V3 Modulo GPS con Bussola, M10050 GNSS, 2,6g, 12x17x5mm, 6-Pin
FLYWOO
Impossibile caricare la disponibilità di ritiro
Panoramica

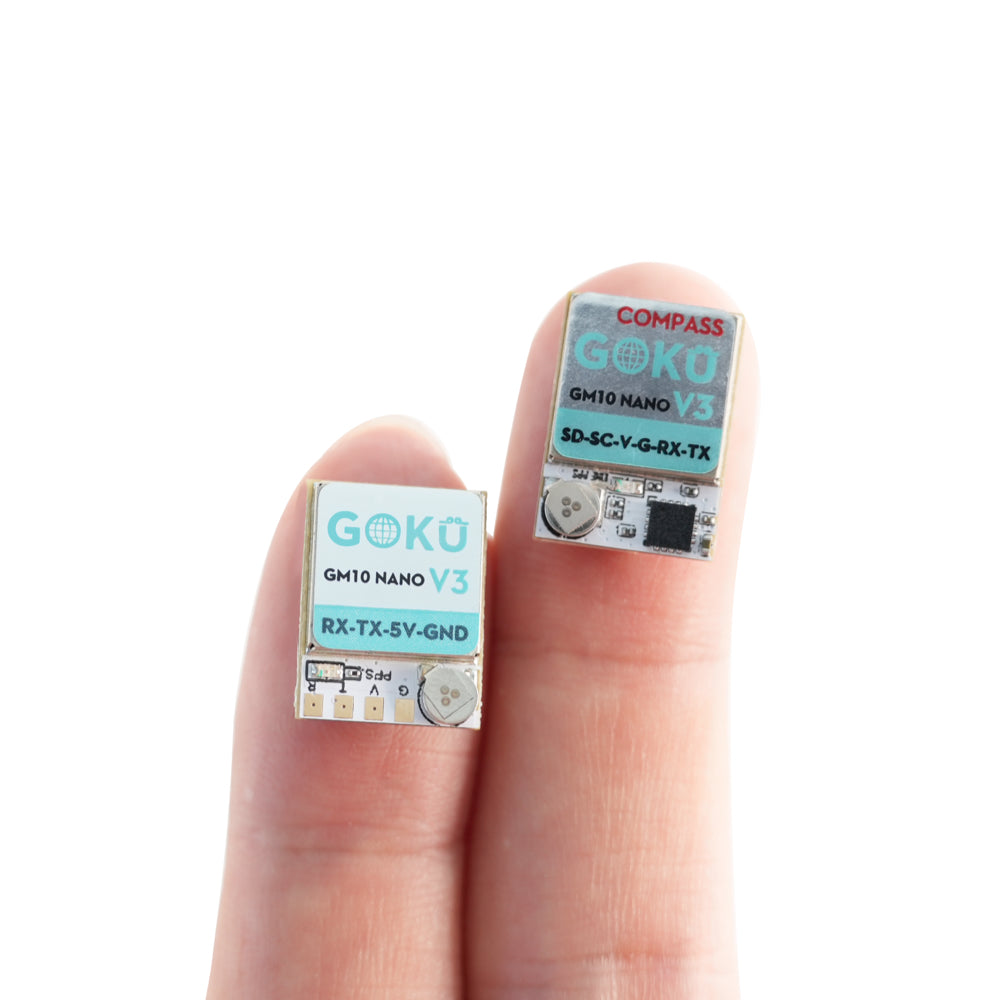

Il Flywoo GOKU GM10 Nano V3 è un modulo GPS nano con bussola progettato per costruzioni FPV/RC leggere. Presenta un fattore di forma nano di 2,6 g, un connettore a pad a 6 pin e un cavo plug-and-play per l'installazione senza saldature.
In base alle informazioni fornite, la serie GM10 V3 utilizza l'ultimo chip GNSS M10050 per una ricerca satellitare più veloce rispetto al precedente GM8 V2. Per assistenza nella configurazione o domande di compatibilità, contattare support@rcdrone.top or visita https://rcdrone.top/.
Caratteristiche principali

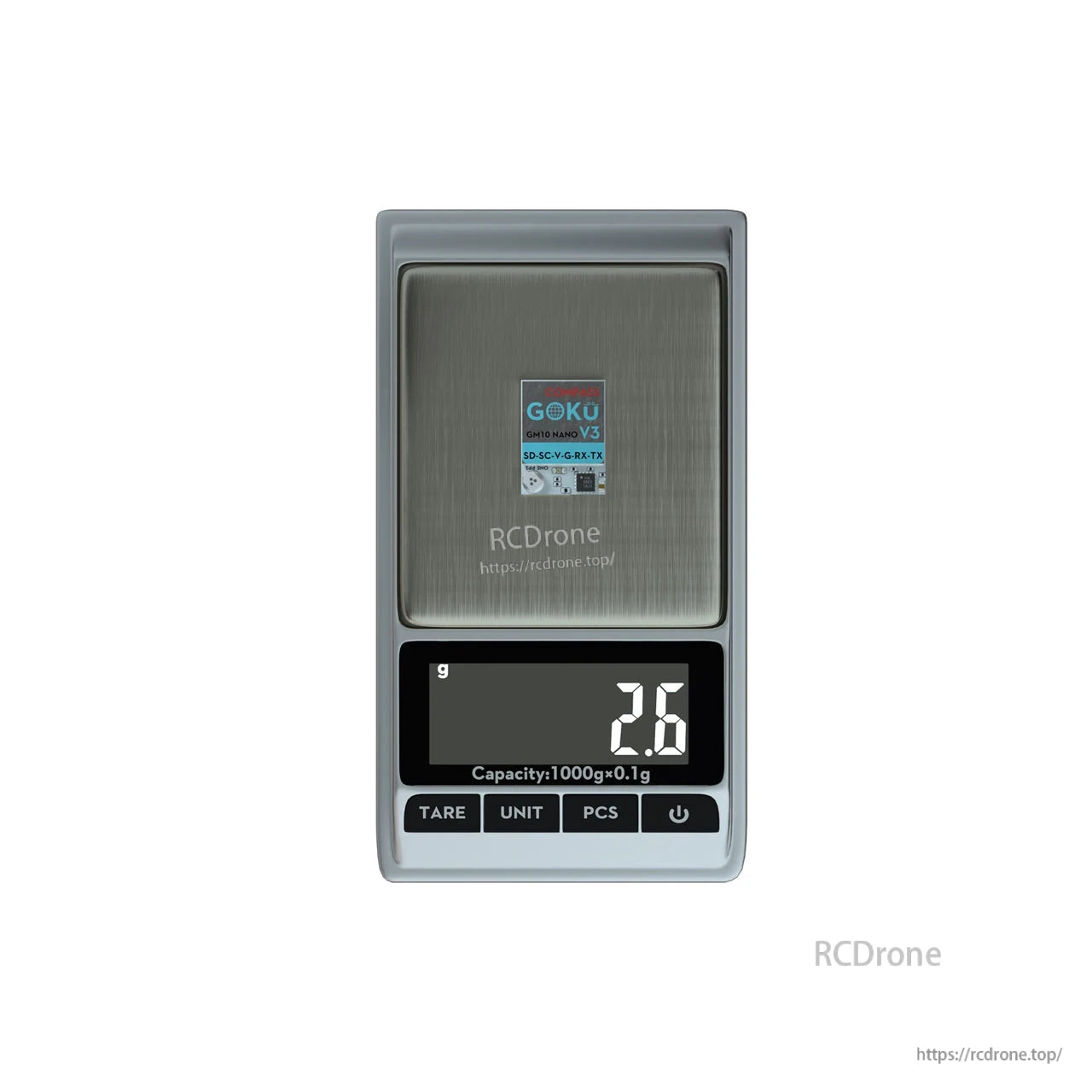

- Dimensioni nano e peso leggero: 2,6 g
- Bussola integrata
- Plug and play (non è necessaria la saldatura)
- Connettore a pad a 6 pin
- Modulo GPS. Tre moduli.
Note di compatibilità
- Nota: Il chip del GPS GOKU GM10 V3 è indicato come M1005 nella nota fornita. Solo il firmware Betaflight (BF) 4.3.x può utilizzare il protocollo Ublox . BF 4.2.x e precedenti possono utilizzare solo il protocollo NMEA . La nota indica che non c'è differenza di prestazioni tra i due protocolli.
- BETAFLIGHT: utilizzare firmware superiore a 4.3.0.
- INAV: utilizzare l'ultimo configuratore 6.0.0, e firmware superiore a 5.0.0.
Specifiche
| Marca | FLYWOO |
| Modello | GM10 NANO V3 GPS con bussola |

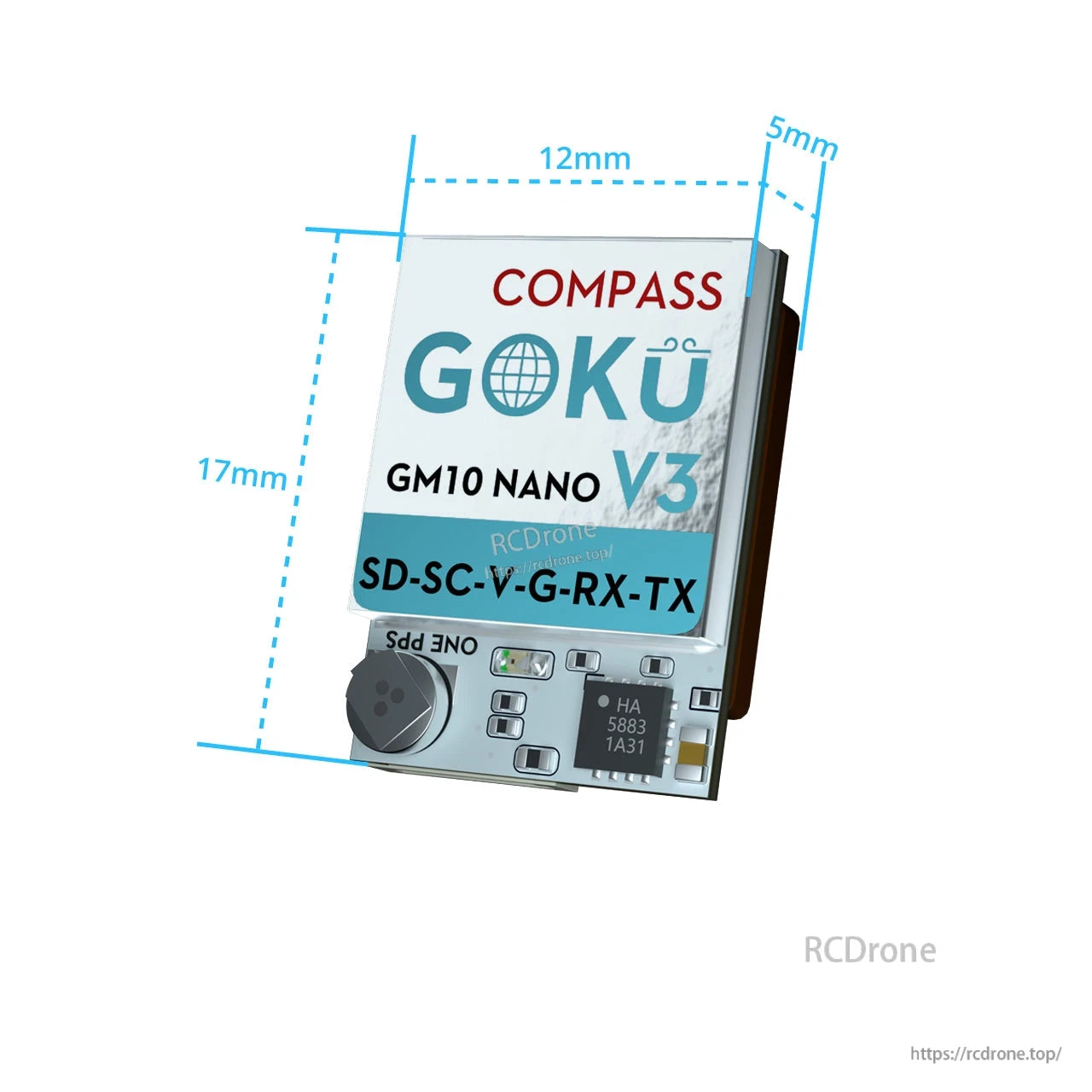

| Dimensioni | 12mm*17mm*5mm |
| Peso | 2.6g |
| Connettore | Pad a 6 pin |
| Chipset | M10050 (Chip di Decima Generazione) |
| Formato di Ricezione | GPS, GLONASS, Galileo, BeiDou, QZSS e SBAS |
| Protocollo Predefinito | GPS, Galileo, BeiDou |
| Frequenza | GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1 |
| Canali | 72 Canali di Ricerca |
| Sensibilità (Tracking) | -162dBm |
| Sensibilità (Reacquisition) | -160dBm |
| Velocità di Supporto | 4800bps a 921600bps (Predefinito 115200bps) |
| Livello Dati | TTL o RS-232 (Livello TTL Predefinito) |
| Protocollo Dati | BF4.3.X (UBLOX) / BF4.2.X (NMEA) |
| Frequenza di Uscita | 1Hz-10Hz (Predefinito 10Hz) |
| Limite Operativo (Altitudine) | 50.000m Max |
| Limite Operativo (Velocità) | 500m/s Max |
| Limite Operativo (Accelerazione) | Inferiore a 4g |
| VCC | Voltaggio DC: 3.3-5V |
| Temperatura di Funzionamento | -40 °C ~ +85°C |
| Temperatura di Stoccaggio | -40°C ~ +105°C |
| Indicatore | LED PPS: ROSSO. L'LED PPS si accende quando il GPS non è fissato e si spegne quando è fissato. |
| Pins del Modulo (testo) | RX, TX, 3.3-5V, GND |
| Etichette del pad Compass/GPS (diagramma) | T, R, G, V, C, D |
| Etichette del pad del controllore di volo (diagramma) | TX, RX, GND, 5V, SCL, SDA |
| Etichetta GM10 NANO V3 (COMPASS) (diagramma) | SD-SC-V-G-RX-TX |
Guida all'operazione
Opzioni di direzione della bussola (mostrate)
- Predefinito
- CW 0°
- CW 90°
- CW 180°
- CW 270°
- Capovolgimento CW 0°
- Capovolgimento CW 90°
- Capovolgimento CW 180°
- Capovolgimento CW 270°
- Personalizzato

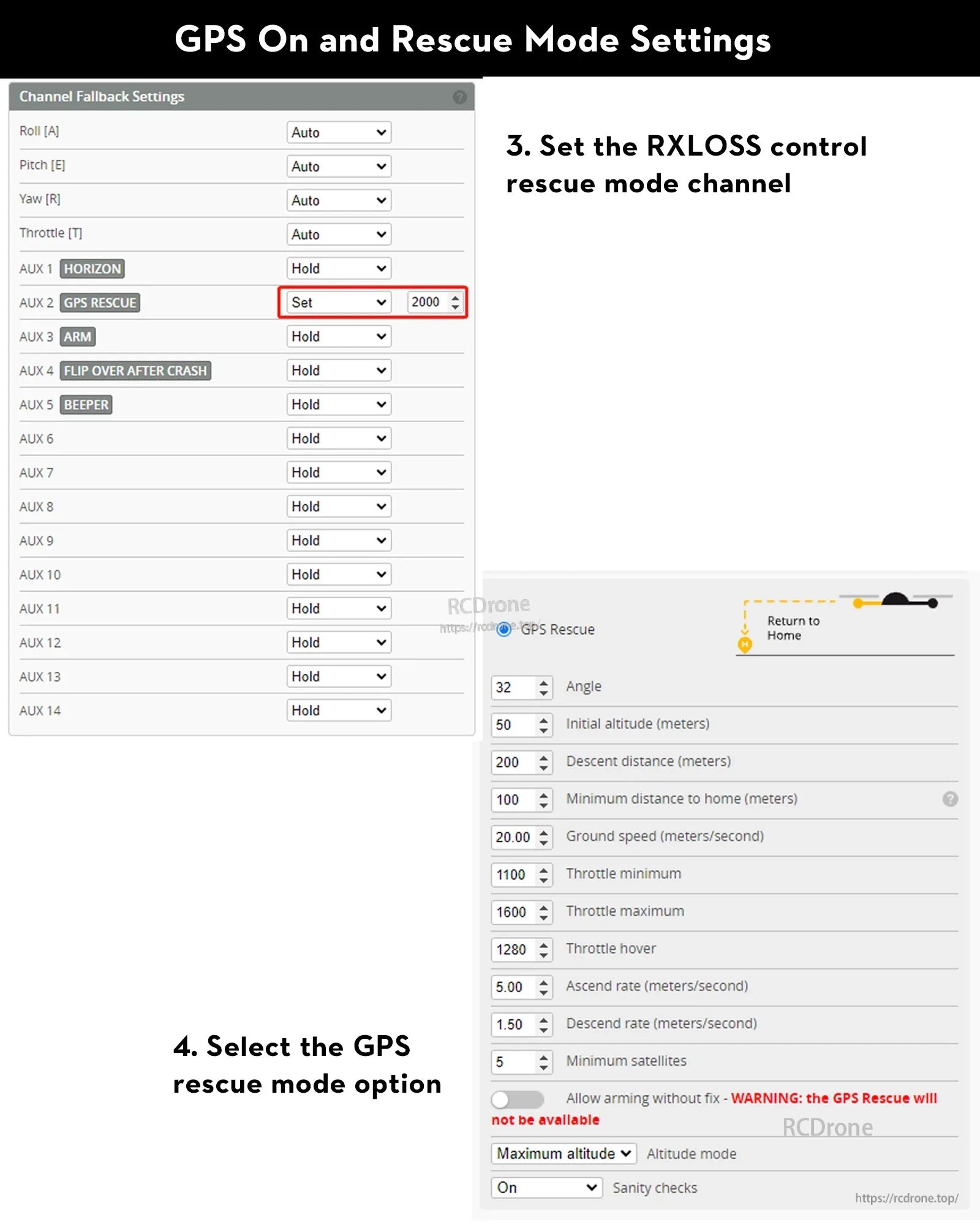

Impostazioni GPS di Betaflight e modalità di salvataggio GPS (mostrate)

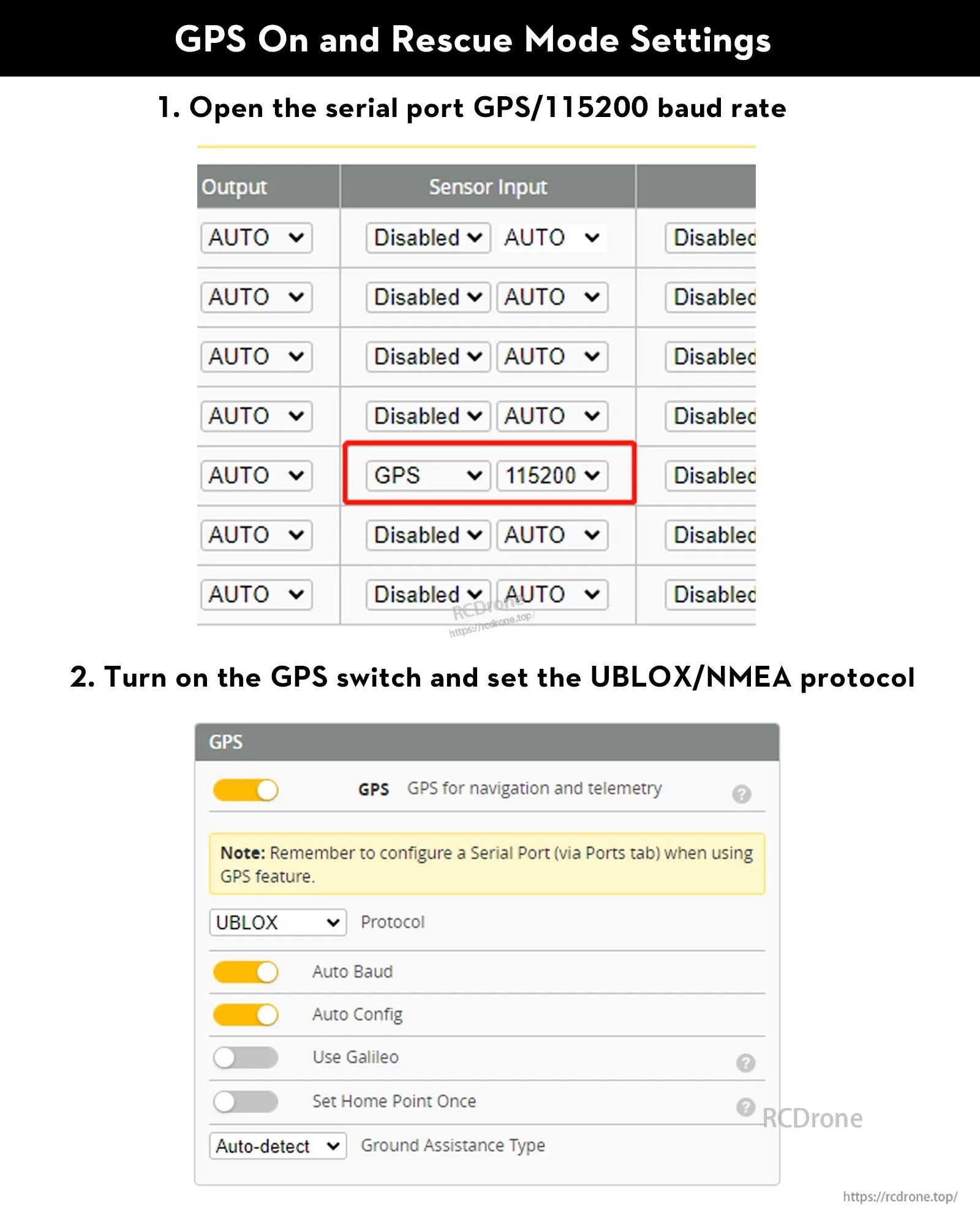

- Apri la porta seriale: GPS / baud rate 115200.
- Accendi l'interruttore GPS e imposta il protocollo UBLOX/NMEA .
- Imposta il RXLOSS controllo del canale della modalità di salvataggio (esempio mostrato: AUX 2 GPS RESCUE, valore 2000).
- Seleziona l'opzione della modalità di salvataggio GPS (valori di esempio mostrati): Angolo 32; Altitudine iniziale (metri) 50; Distanza di discesa (metri) 200; Distanza minima da casa (metri) 100; Velocità di terra (metri/secondo) 20.00; Minimo del gas 1100; Massimo del gas 1600; Gas di sospensione 1280; Velocità di salita (metri/secondo) 5.00; Velocità di discesa (metri/secondo) 1.50; Minimo satelliti 5; Modalità altitudine Altitudine massima; Controlli di sanità Attivo.

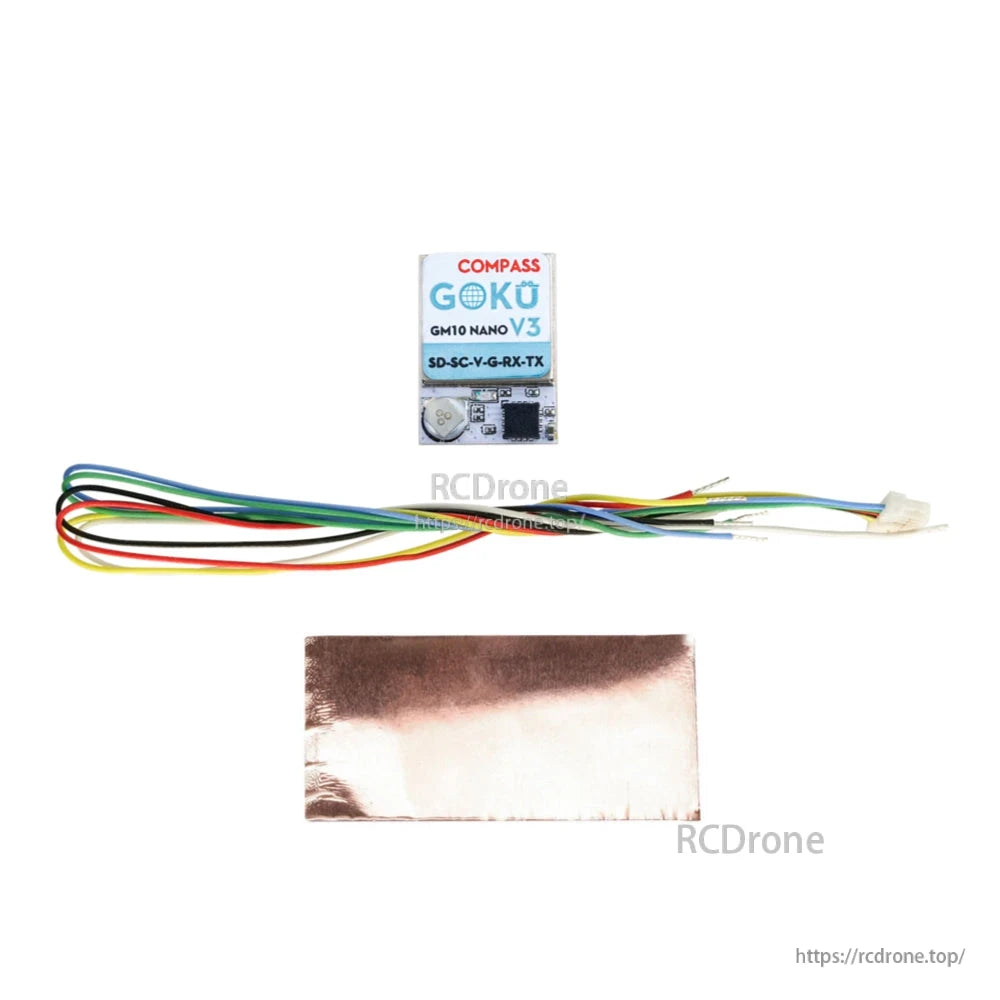

Cosa è incluso
- 1x GM10 NANO V3 GPS con bussola
- 1x Cavo da 100mm
- 1x Foglio di Rame
Dettagli

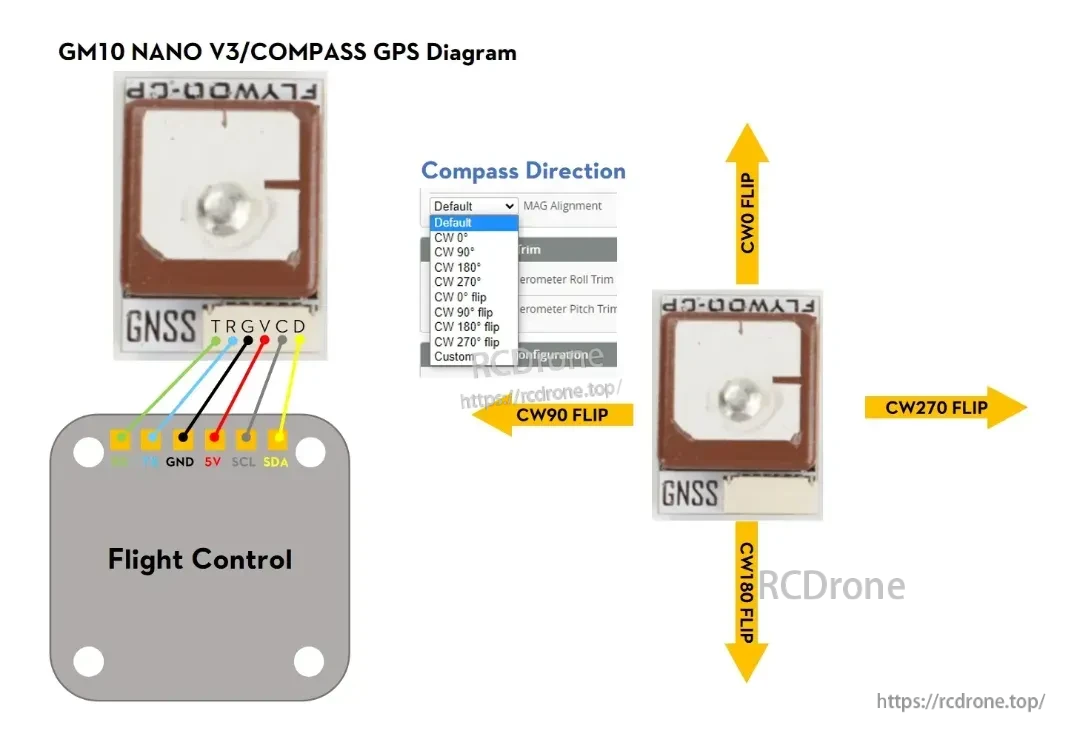

Il cablaggio del GM10 Nano V3 GPS utilizza TX/RX più 5V e I2C (SCL/SDA), con opzioni di direzione della bussola per diverse orientazioni del modulo.

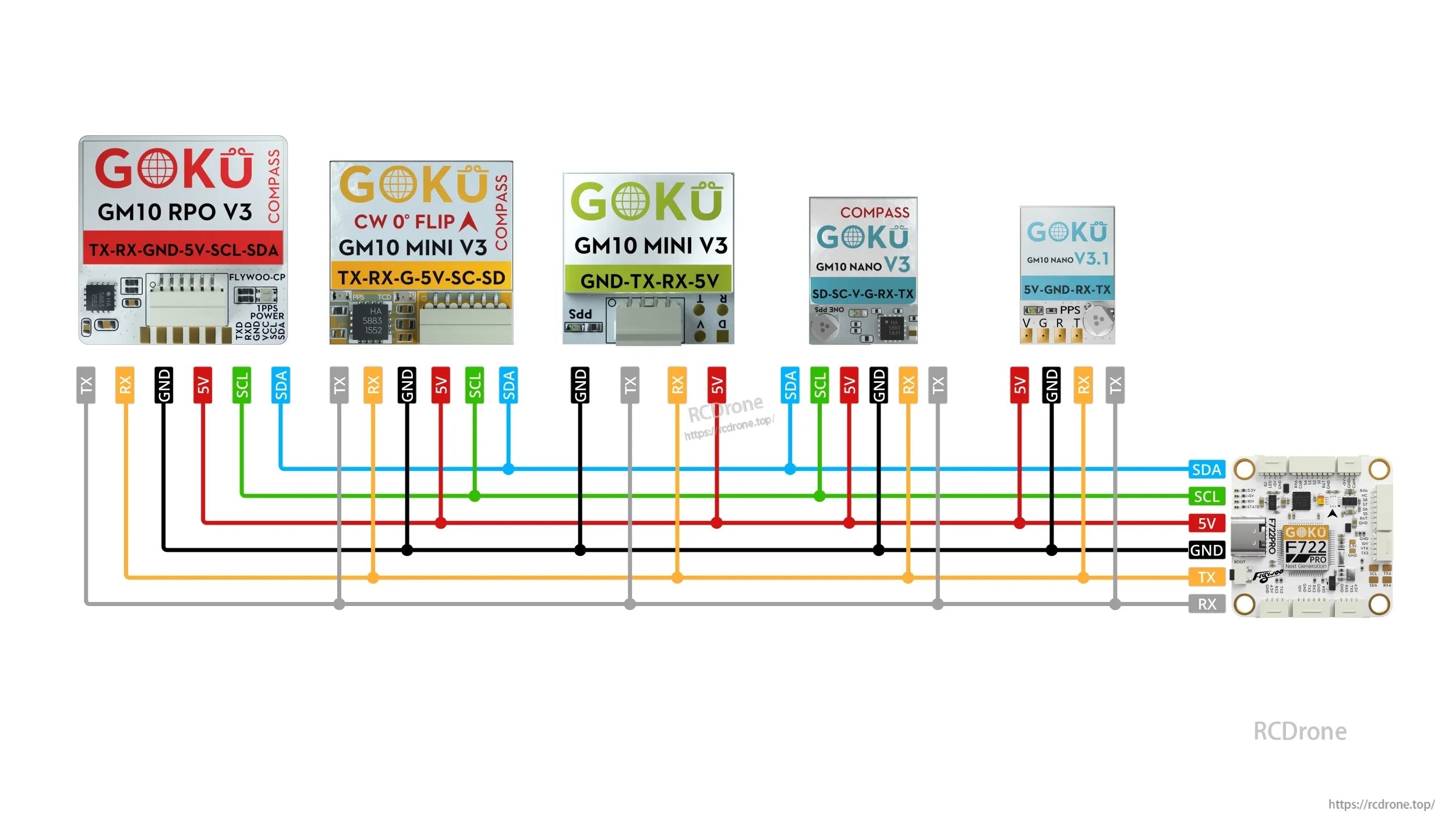

Il Flywoo GOKU GM10 Nano V3 GPS si collega al controllore di volo con alimentazione 5V e GND più UART TX/RX, con SDA/SCL opzionale per la bussola.

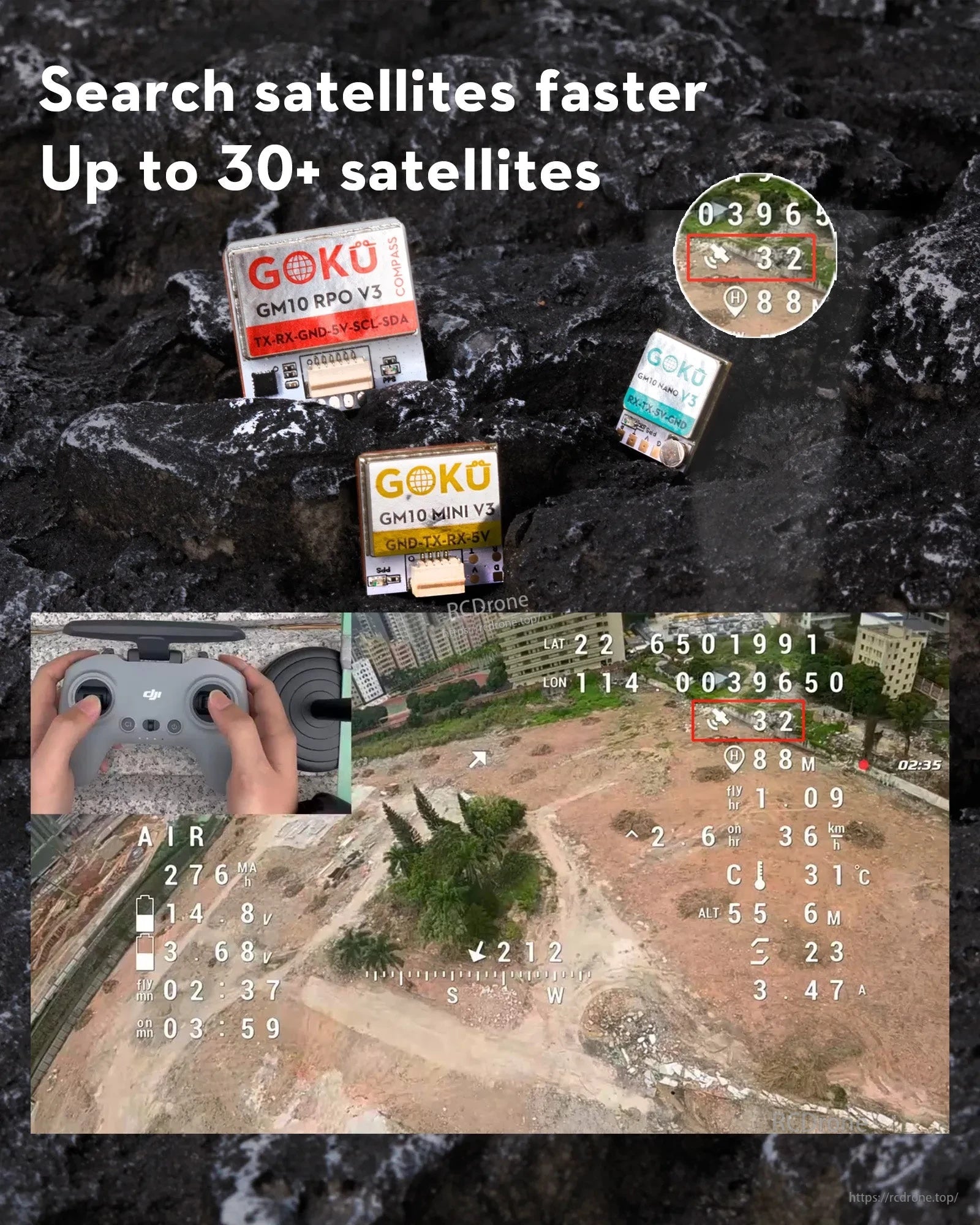

Il Flywoo GOKU GM10 Nano V3 GPS è progettato per una ricerca satellitare più veloce e supporta il tracciamento di oltre 30 satelliti.
Imposta la porta seriale GPS a 115200 baud e abilita l'interruttore GPS con protocollo UBLOX/NMEA per la configurazione della modalità di salvataggio.
La modalità di salvataggio GPS può essere configurata assegnando un canale AUX per GPS RESCUE e regolando i parametri di Ritorno a Casa in Betaflight.
