Flywoo FlyLens 85 HD HDZero 2S Whoop FPV drone brushless V1.3, HDZero Whoop Lite VTX

Panoramica

Il drone FPV Flywoo FlyLens 85 HD HDZero 2S Brushless Whoop (V1.3) è una piattaforma compatta e leggera da 2 pollici costruita attorno al sistema FPV digitale HDZero. Presenta un anello protettivo in PC ad alta resistenza, una piattaforma di smorzamento per la camera a tre punti CNC e una struttura a rilascio rapido per una manutenzione più semplice.

Per domande sulla configurazione o supporto per i pezzi, contattare https://rcdrone.top/ o inviare un'email a support@rcdrone.top.

Caratteristiche principali

• Sistema FPV digitale HDZero: HDZero Whoop Lite VTX con cavo MIPI da 80 mm + camera HDZero Micro V2 (supporta 4:3 e 16:9).
• Piattaforma di smorzamento per la camera a tre punti CNC progettata per ridurre l'effetto gelatina e migliorare la stabilità video.
• Anello protettivo in PC ad alta resistenza; striscia luminosa neon incorporata (interruttore a distanza).
• Struttura superiore/inferiore a rilascio rapido; telaio fissato con quattro viti per una separazione e manutenzione più facili.
• Design a rilascio rapido della batteria con due posizioni di fissaggio riservate per regolare il baricentro.
• Struttura di spinta inversa (propulsore a spinta inversa) per un volo stabile e una maggiore autonomia; scomparto VTX montato sul fondo per protezione e dissipazione del calore.
• Struttura in fibra di carbonio con trattamento superficiale in carbonio nero; fori riservati per il montaggio della camera d'azione; kit di montaggio GPS da 12 mm opzionale indicato.
• È supportata l'espansione GPS tramite un modulo GPS Goku GM10 Nano V3 opzionale (la versione predefinita non include GPS; l'installazione richiede saldatura/installazione fai-da-te).

Specifiche

Note sulla versione (V1.3)

• V1.3 kit di telaio modifiche (2024-04-10): supporto aggiunto per fori di montaggio motore 9mm x 9mm; fori di montaggio della camera rinforzati sulla piastra inferiore; larghezza ottimizzata tra i fori di montaggio del motore e la periferia; porta Micro-USB originale compatibile con Type-C; supporto HD VTX utilizza nuovi materiali resistenti.
• Note GOKU F405 HD 1-2S ELRS AIO V2 (42688): BEC 9V aggiunto per affrontare spegnimenti imprevisti in stato di bassa tensione; interruttore elettronico aggiunto per spegnere l'unità aerea O3 durante la messa a punto di Betaflight (per costruzioni equipaggiate con O3) per ridurre il rischio di surriscaldamento; interfaccia Type-C aggiunta.

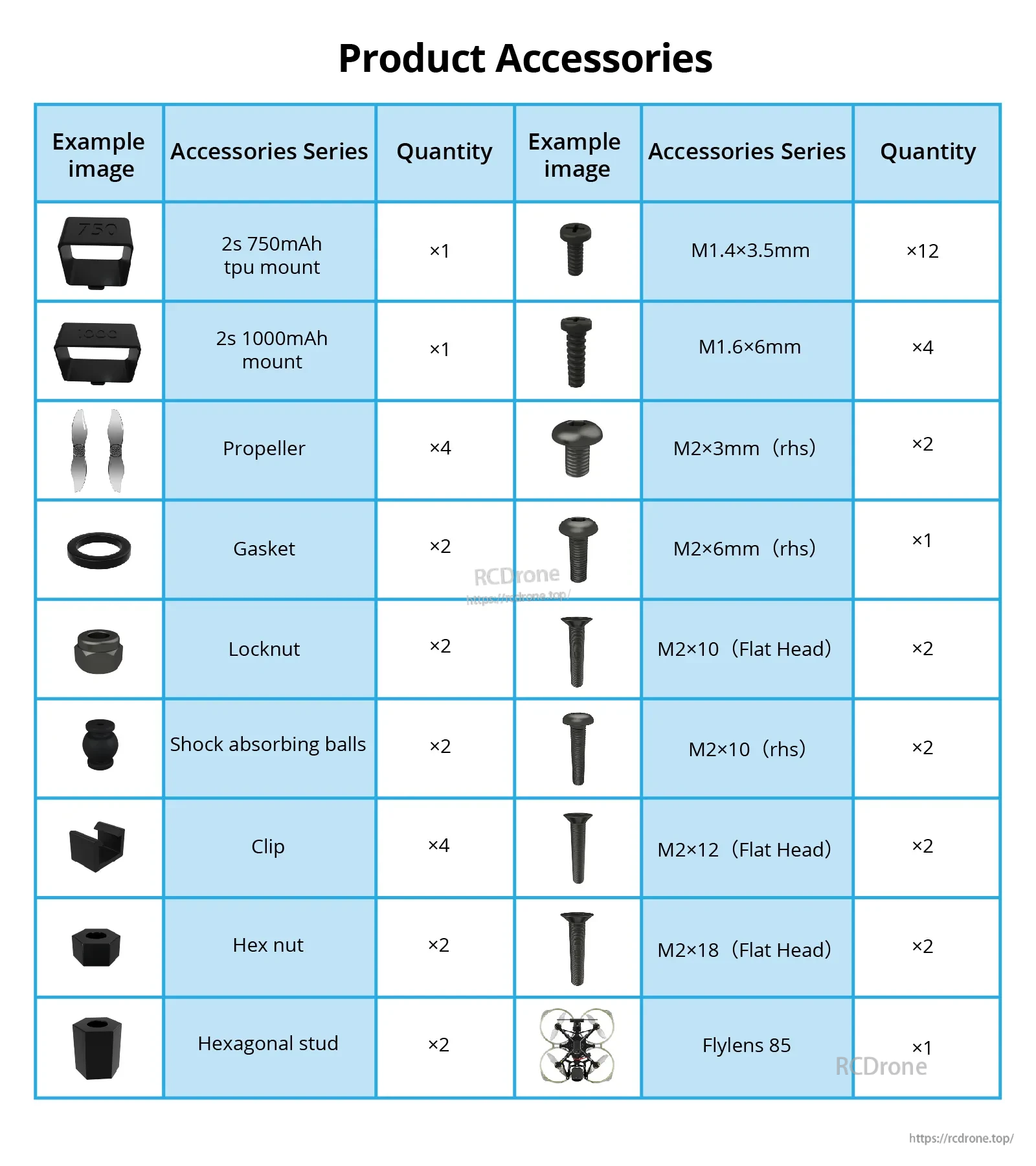

Cosa è incluso

• FlyLens 85 x1
• Supporto TPU 2S 750mAh x1
• Supporto 2S 1000mAh x1
• Elica x4
• Guarnizione x2
• Controdado x2
• Sfere ammortizzanti x2
• Clip x4
• Dado esagonale x2
• Stud esagonale x2
• Viti M1.4 x 3.5mm x12
• M1.6 x 6mm viti x4
• Viti M2 x 3mm (destra) x2
• Viti M2 x 6mm (destra) x1
• Viti M2 x 10 (testa piatta) x2
• Viti M2 x 10 (destra) x2
• Viti M2 x 12 (testa piatta) x2
• Viti M2 x 18 (testa piatta) x2

Applicazioni

• Volo FPV digitale HDZero (formazione e uso generale FPV)
• Voli compatti indoor/outdoor con protezione in stile whoop con protezione per le eliche
• Supporto per il montaggio di action camera tramite fori di montaggio riservati (telecamere compatibili elencate: Insta360 GO1/GO2/GO3, RunCam Thumb, RunCam Thumb Pro, Hawkeye Thumb)

Manuali

Risorse per il drone FlyLens 85 / centro download (guida operativa, guide all'installazione, CLI e download STL): https://flywoo.net/page/flylens-85-drone-download-center

Dettagli

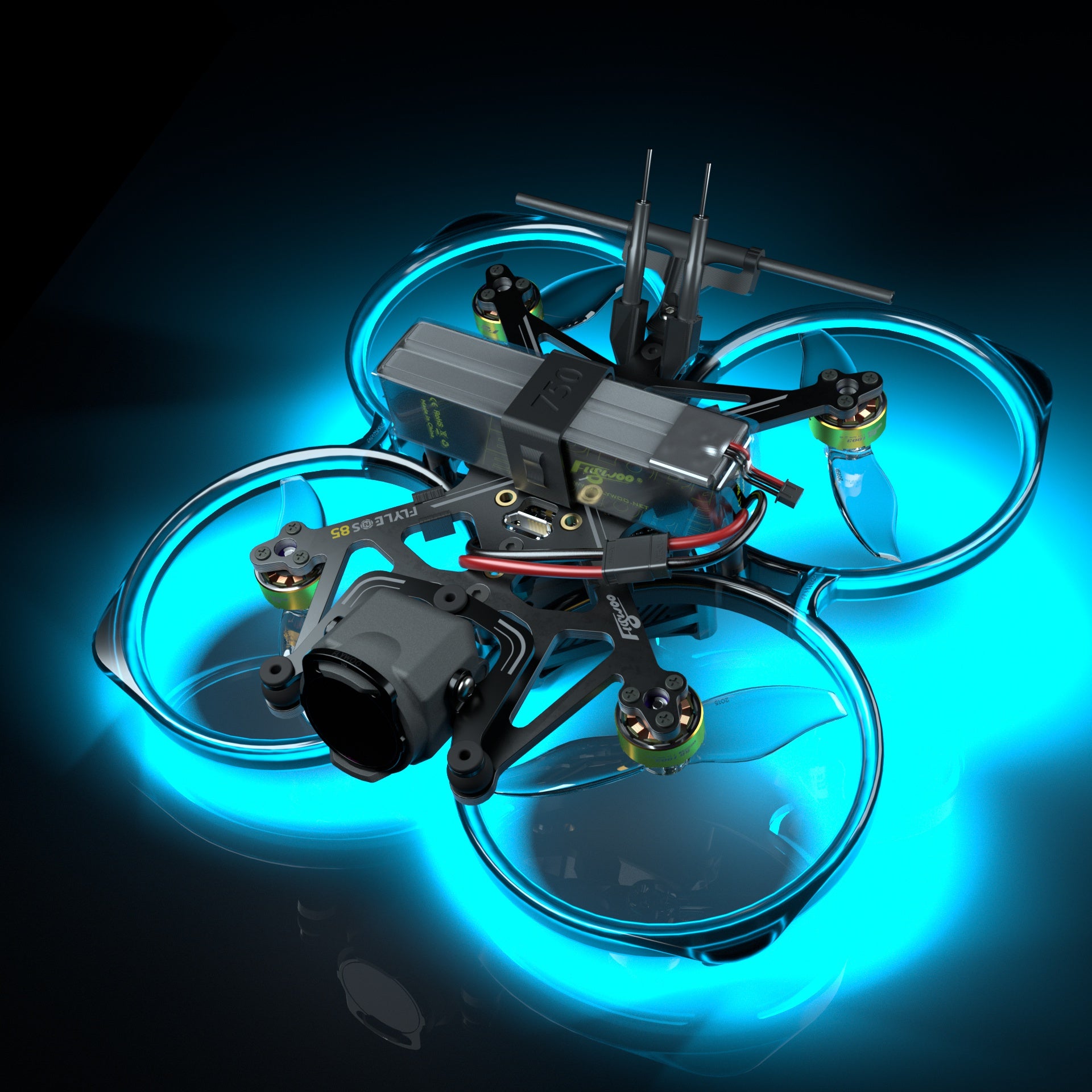

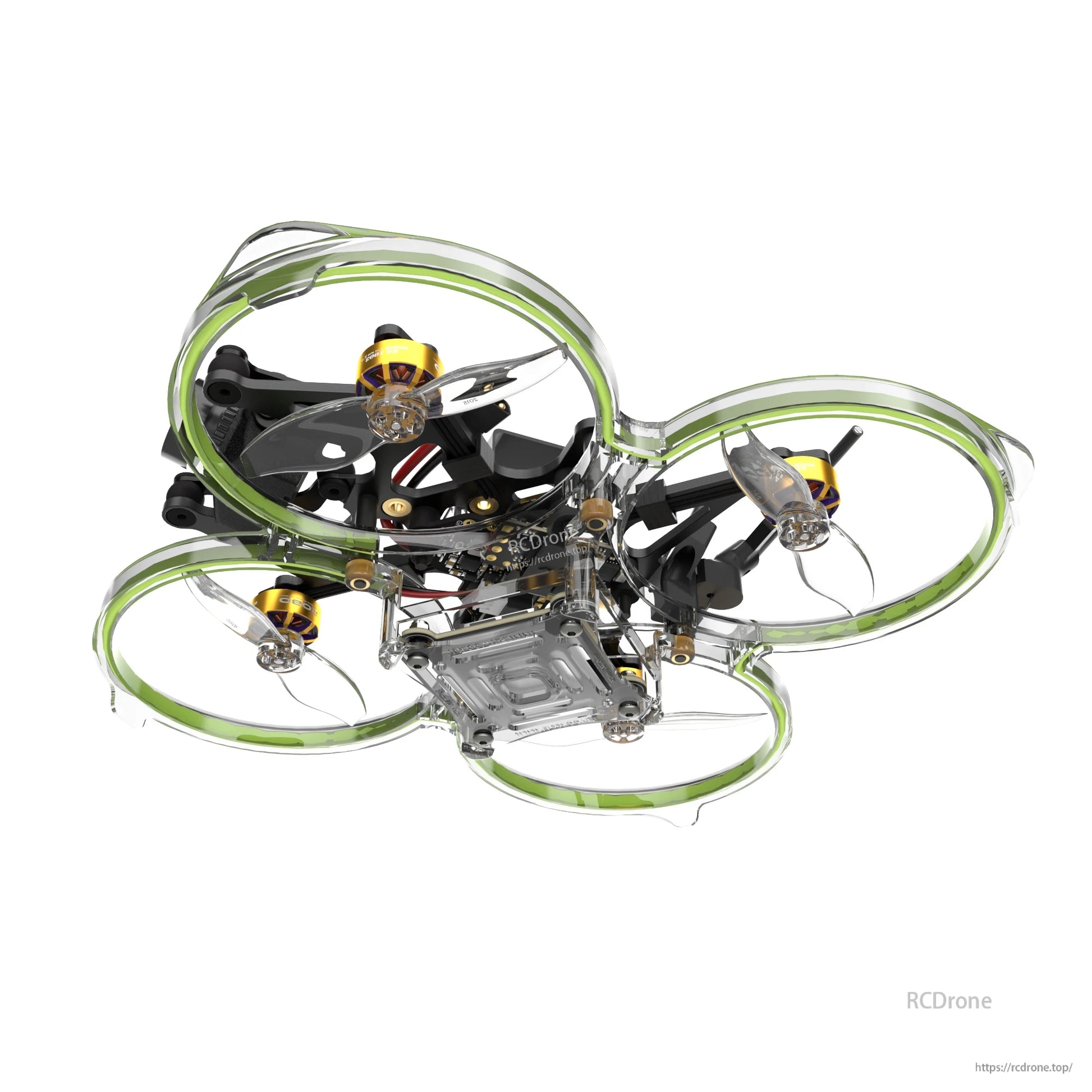

Il Flywoo FlyLens 85 presenta un anello protettivo in PC ad alta resistenza, una struttura a rilascio rapido e una piattaforma di smorzamento per la camera a tre punti.

Il FlyLens 85 HDZero whoop è progettato per un peso di decollo ultra-leggero di 80–130g a seconda della versione.

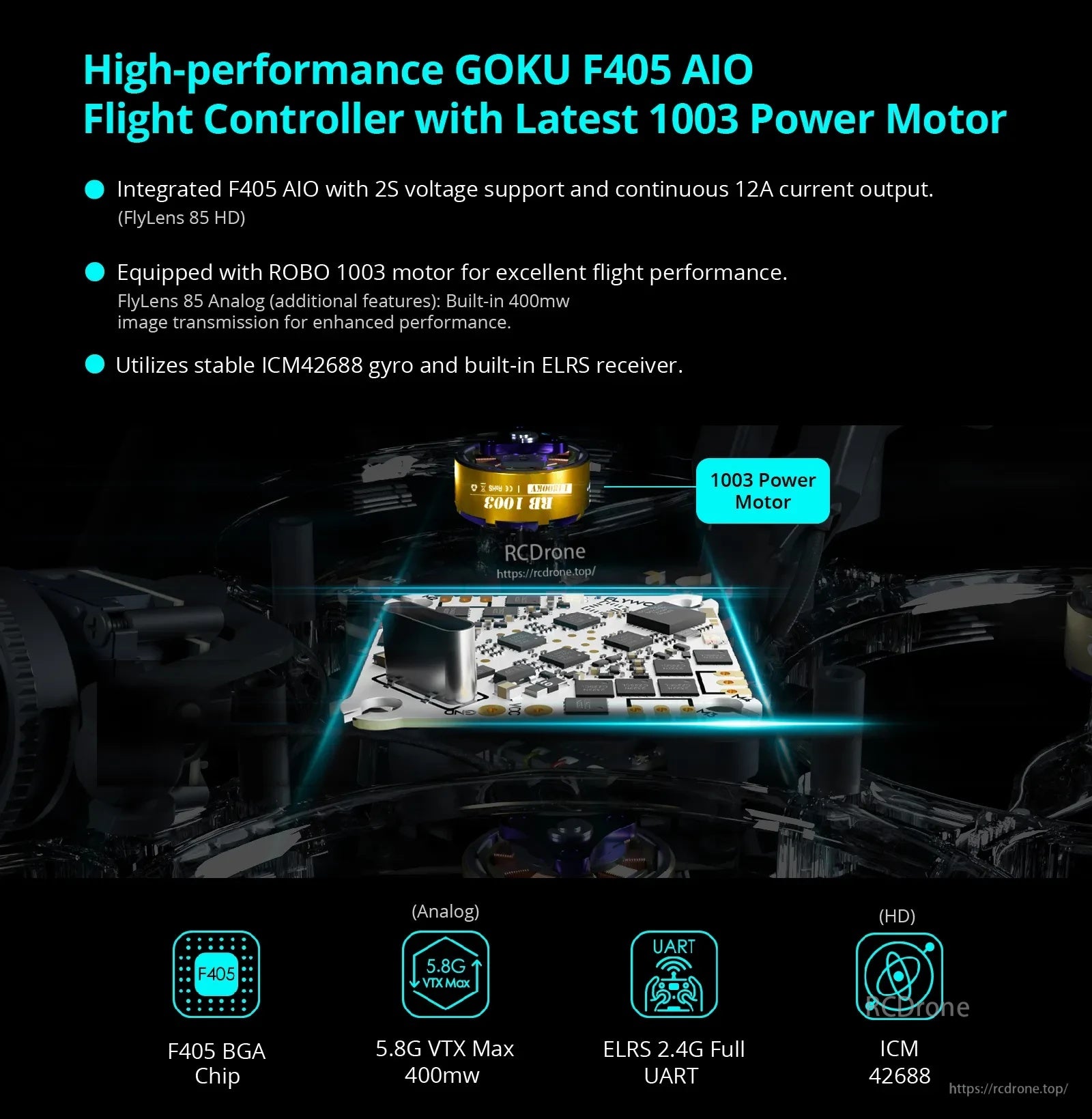

Il FlyLens 85 HD combina un controller di volo GOKU F405 AIO (2S, 12A) con motori 1003, un giroscopio ICM42688 e supporto integrato per ricevitore ELRS.

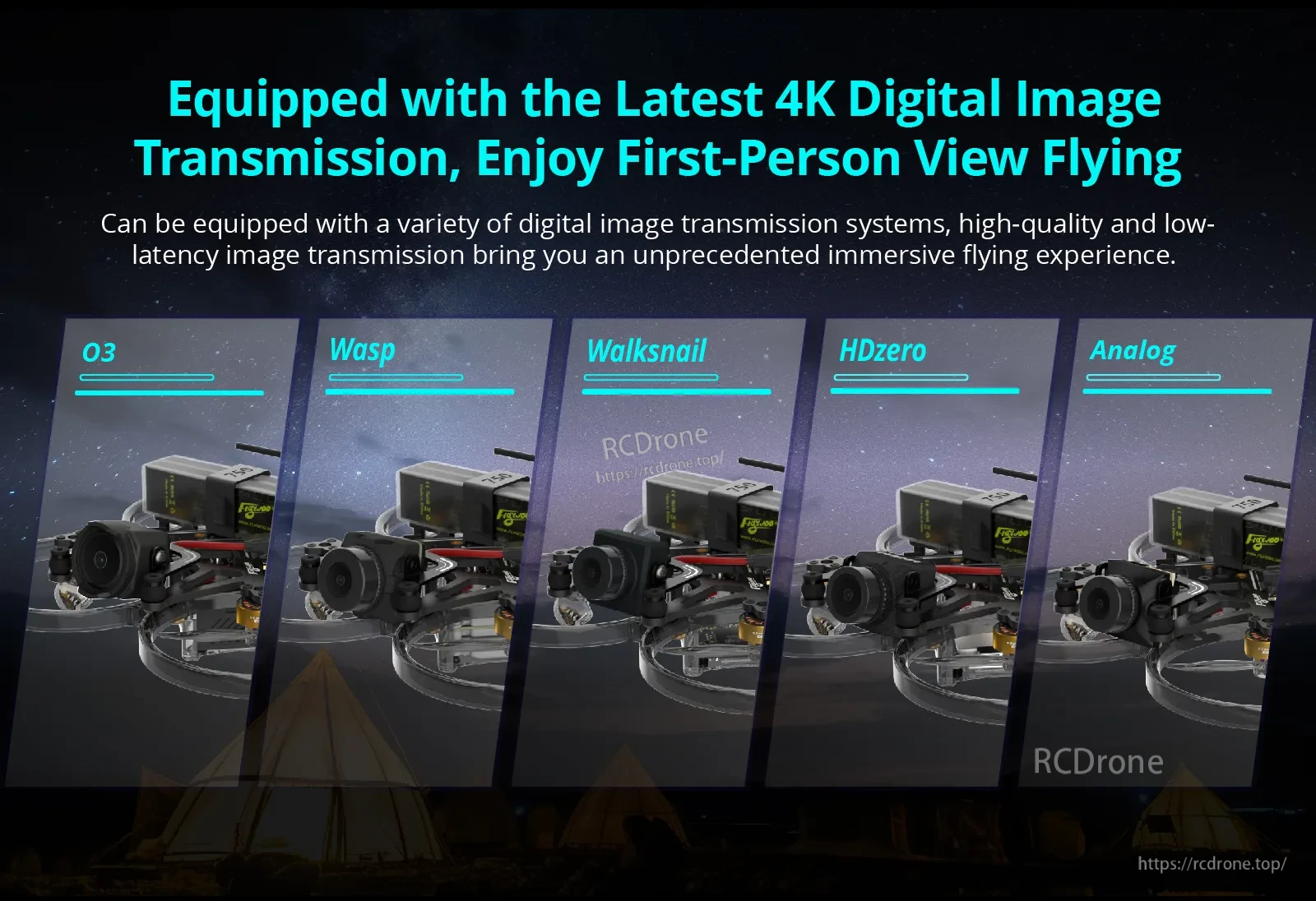

Il FlyLens 85 HD supporta più sistemi video FPV, incluso HDZero, per configurazioni digitali o analogiche flessibili.

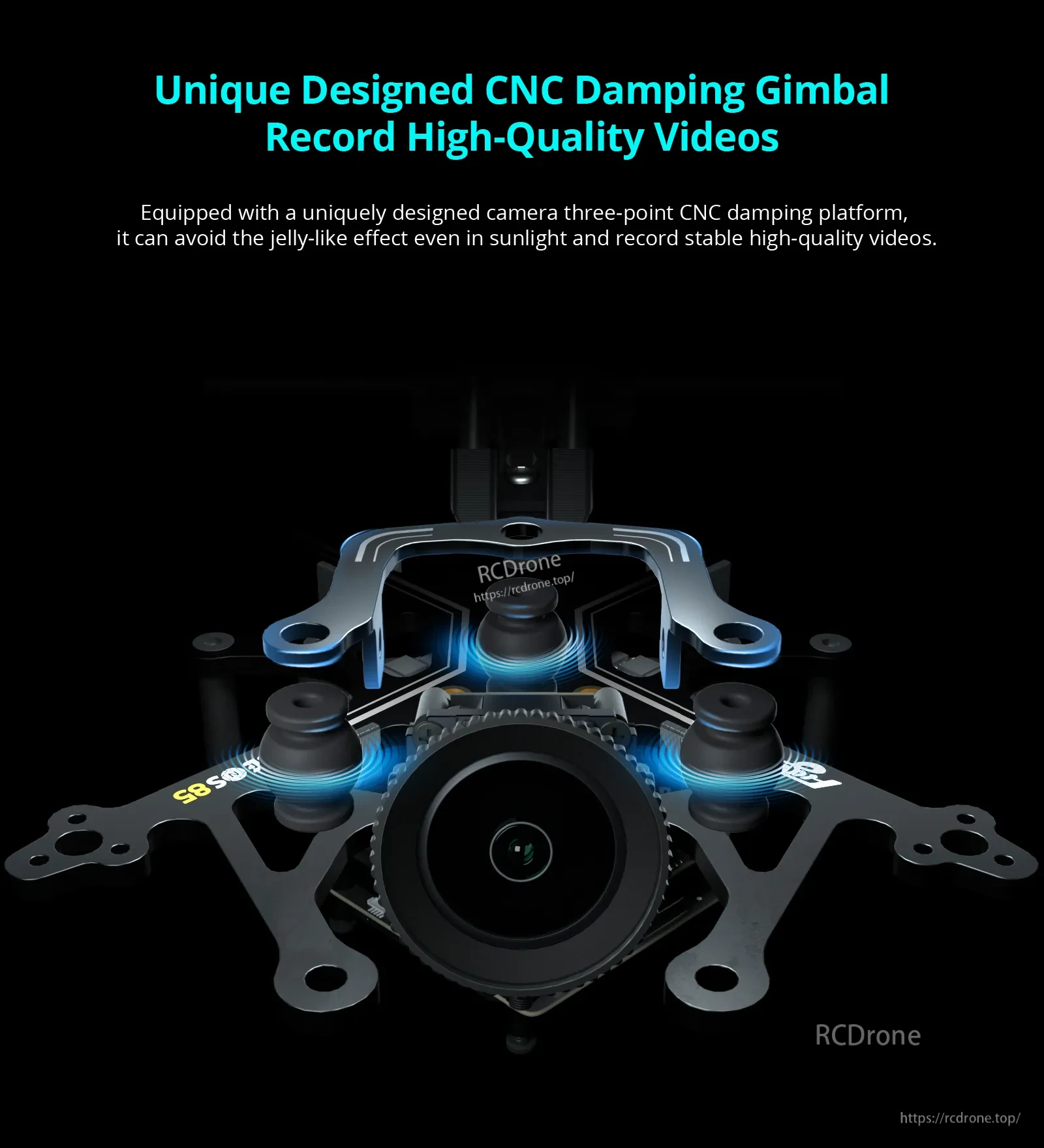

Il supporto per la camera con smorzamento CNC a tre punti utilizza isolatori in gomma per aiutare a ridurre le vibrazioni che raggiungono l'obiettivo durante i voli.

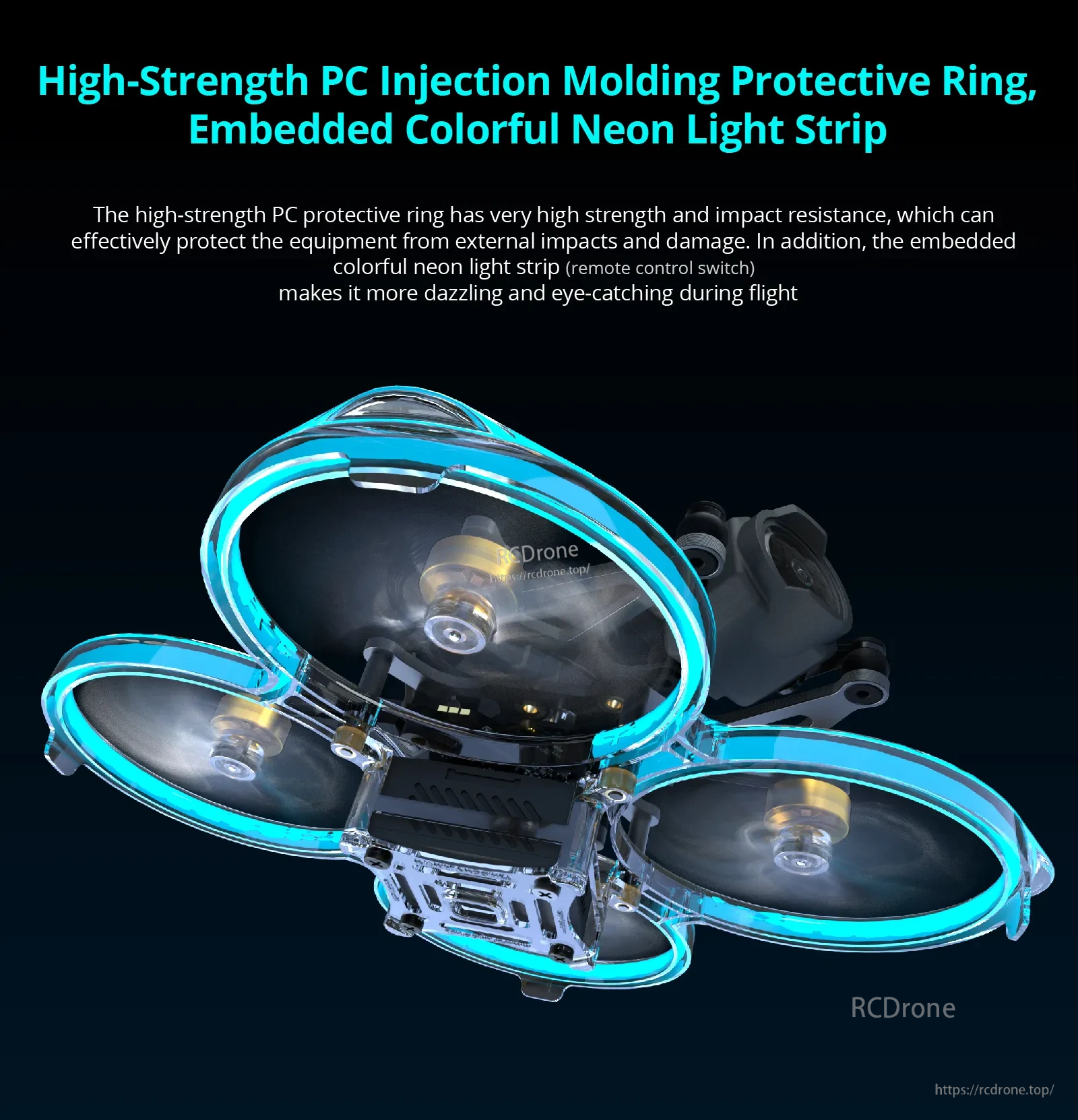

Il FlyLens 85 presenta un anello protettivo in PC ad alta resistenza con una striscia luminosa neon colorata incorporata per una maggiore protezione e visibilità.

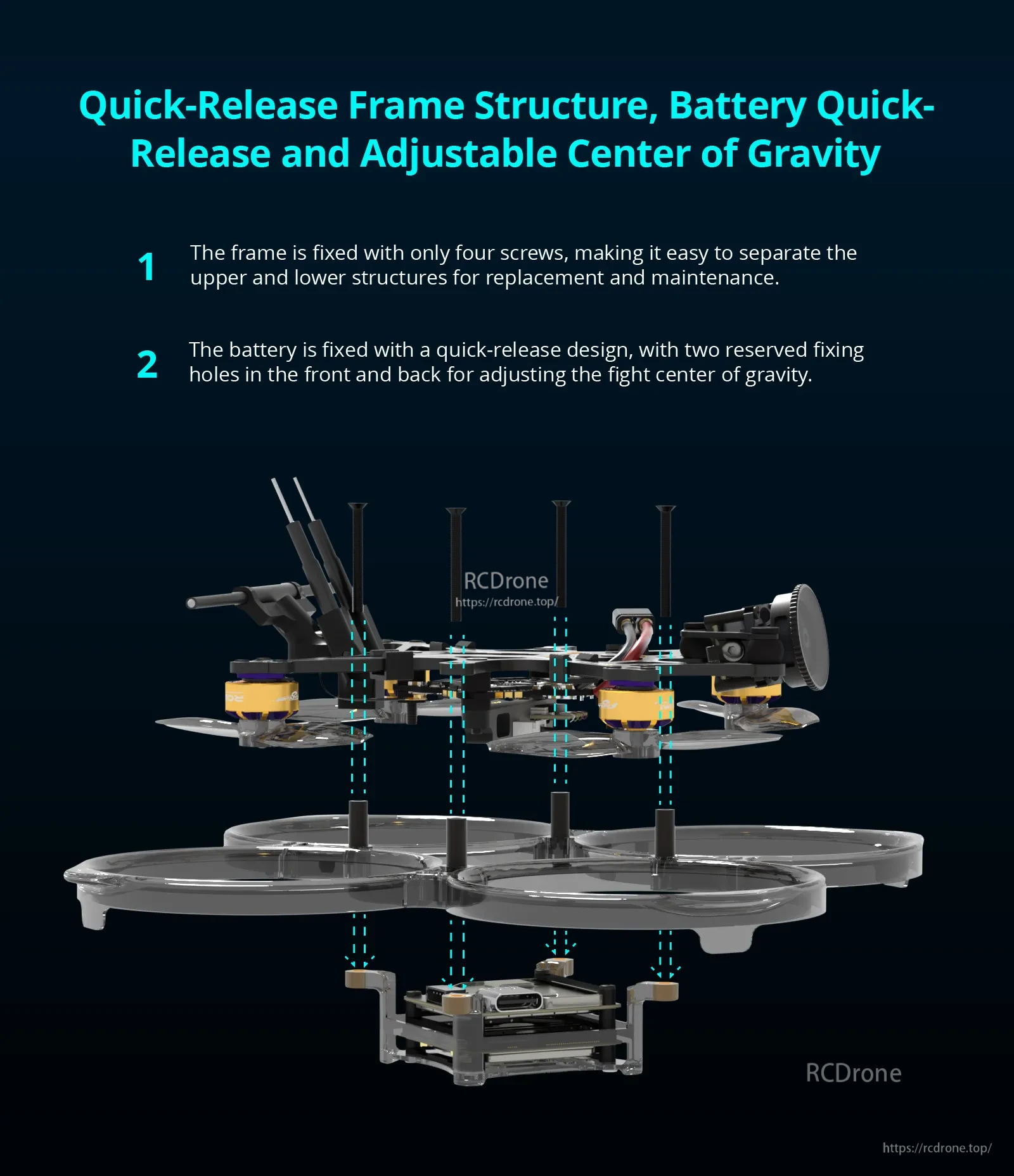

Il telaio a rilascio rapido utilizza solo quattro viti per una facile manutenzione, e il supporto per la batteria offre fori anteriori/posteriori per regolare il baricentro.

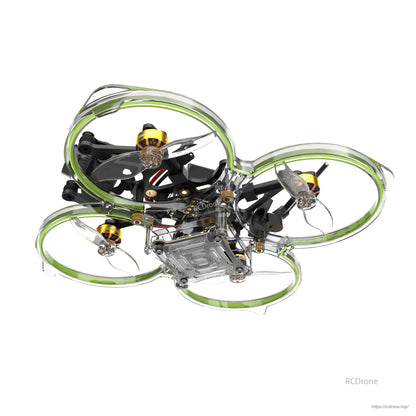

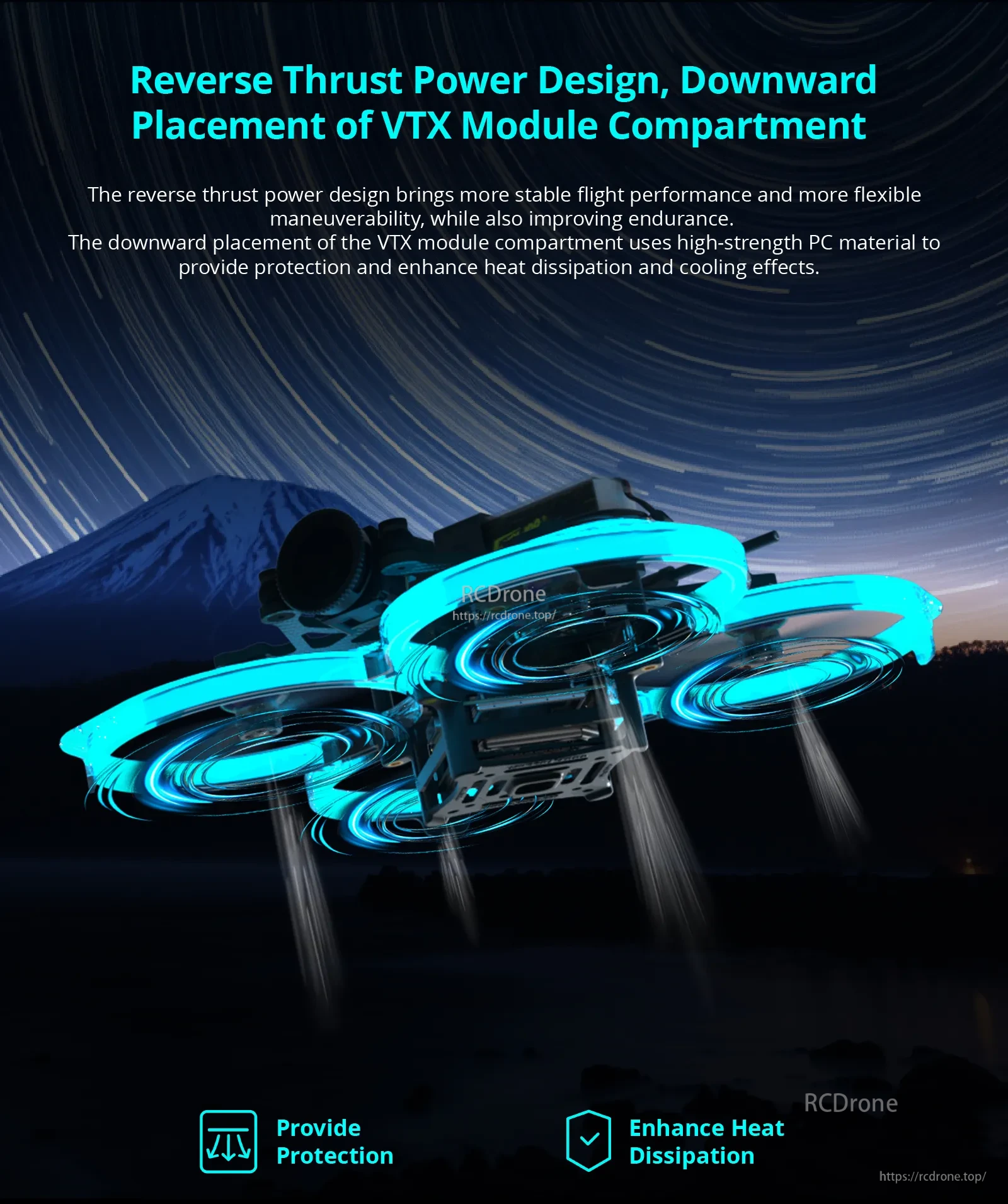

Il FlyLens 85 HD whoop utilizza un layout a spinta inversa con un compartimento per il modulo VTX rivolto verso il basso, progettato per la protezione e un miglioramento della dissipazione del calore.

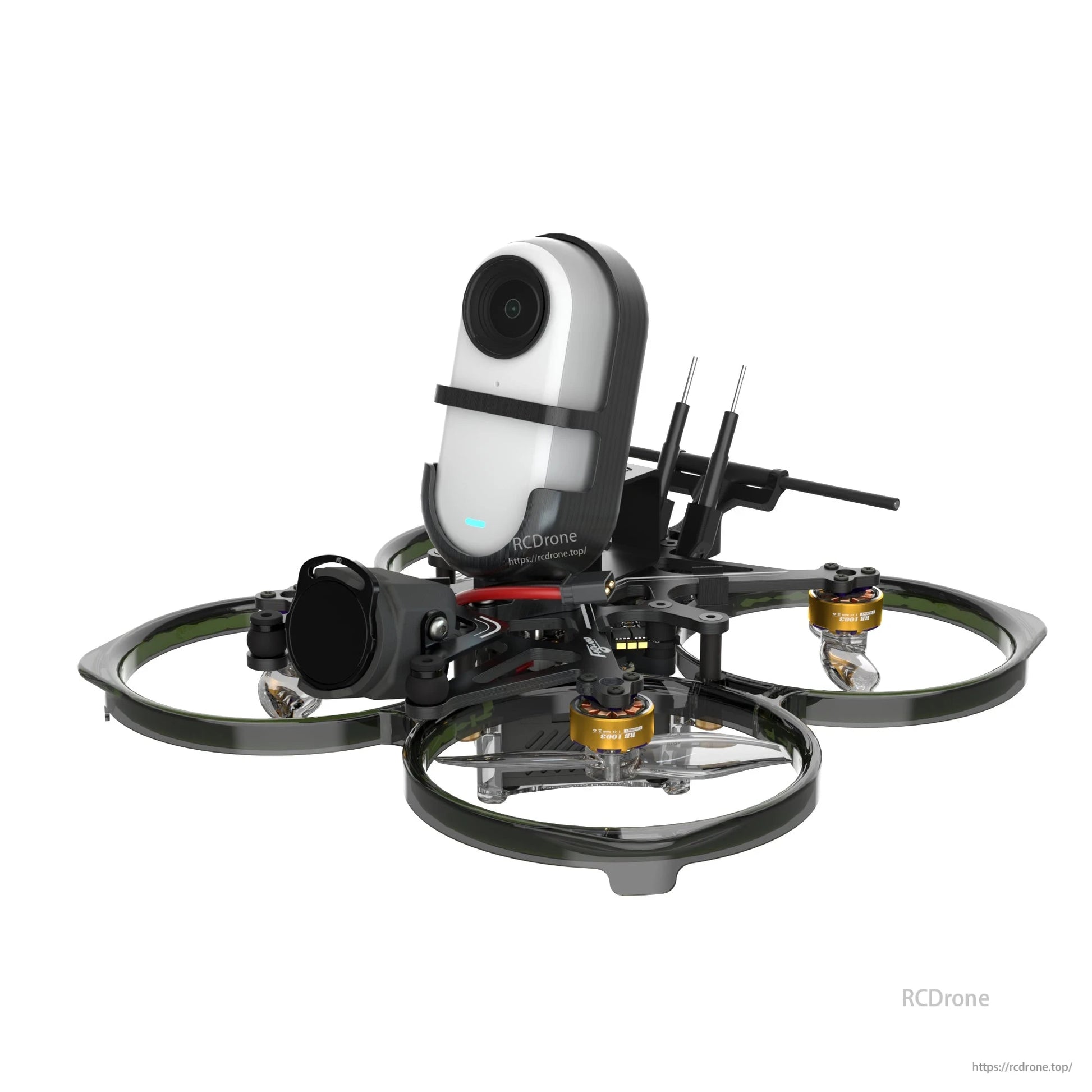

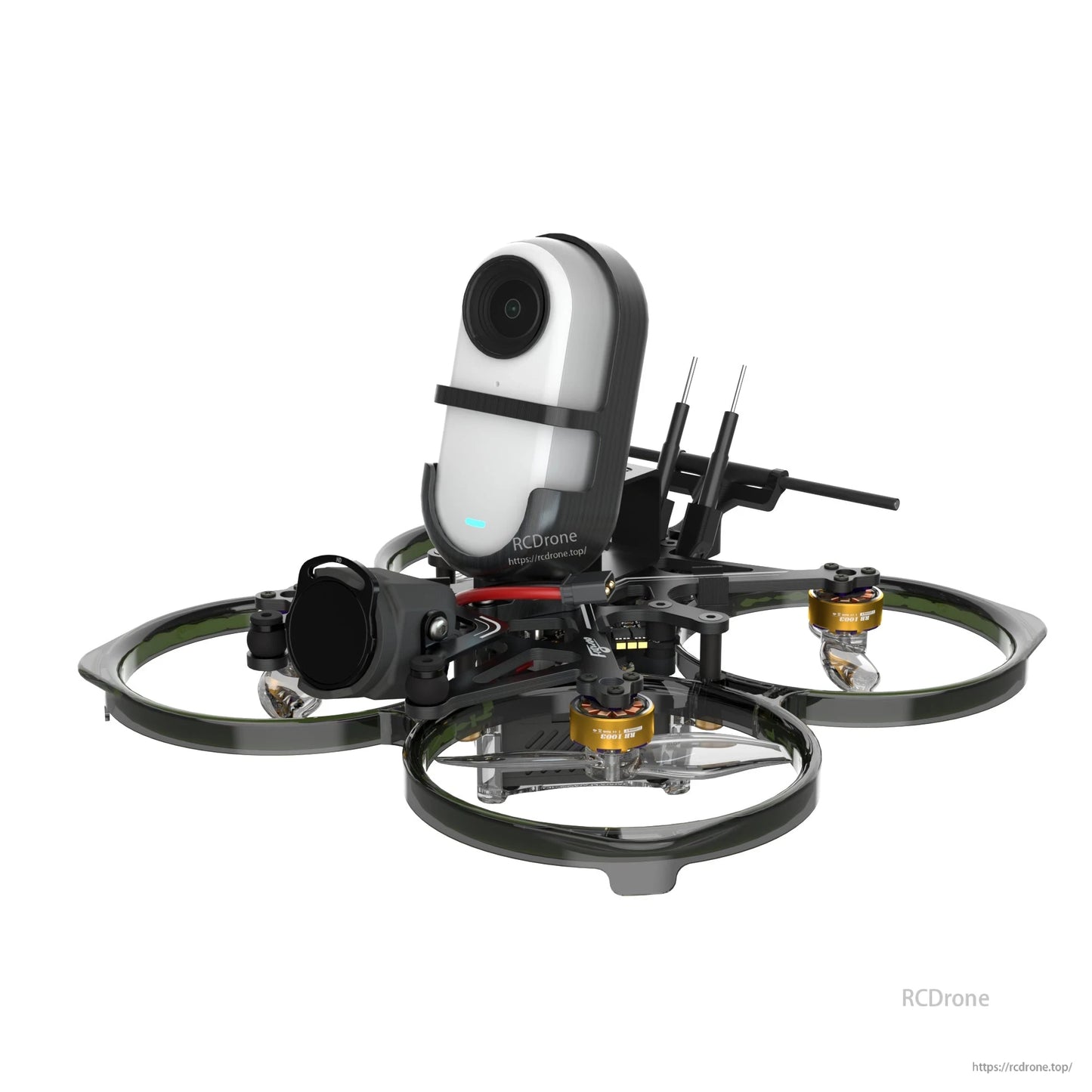

Il telaio FlyLens 85 include tre fori fissi per il montaggio di action camera e supporta Insta360 GO 1/2/3, Runcam Thumb/Thumb Pro e Hawkeye Thumb.

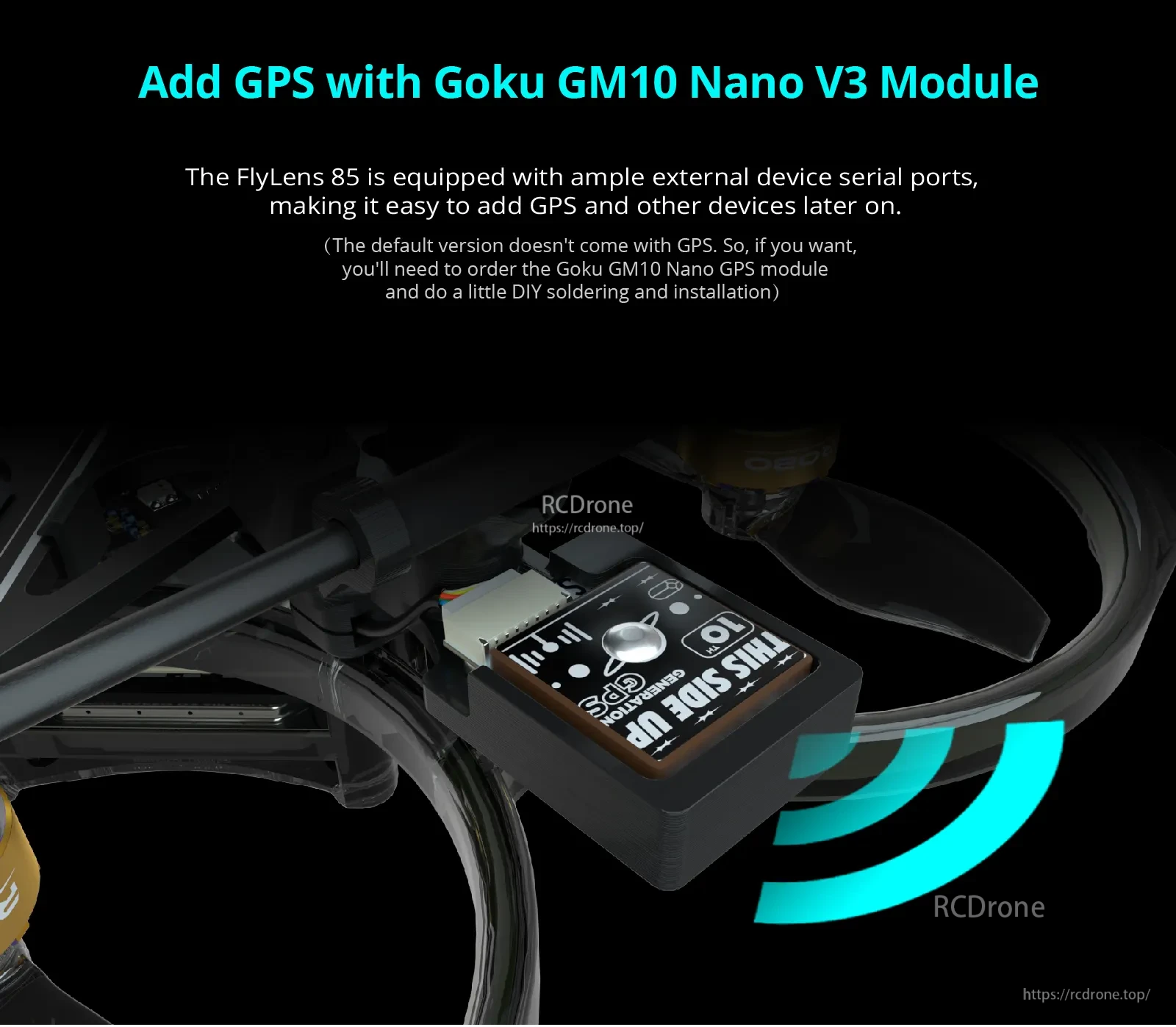

Il FlyLens 85 può essere aggiornato con un modulo GPS Goku GM10 Nano V3 utilizzando le sue porte seriali esterne disponibili.

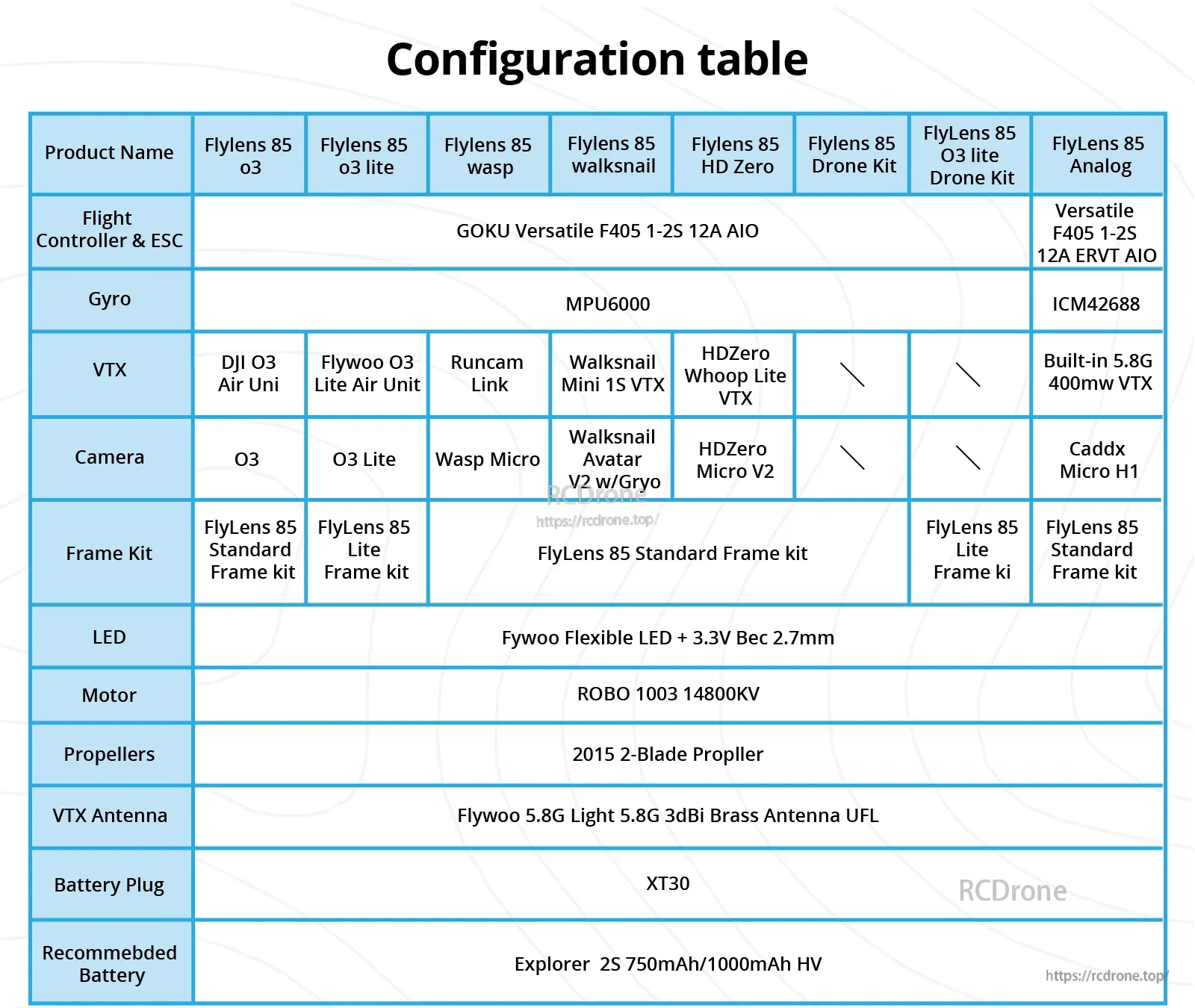

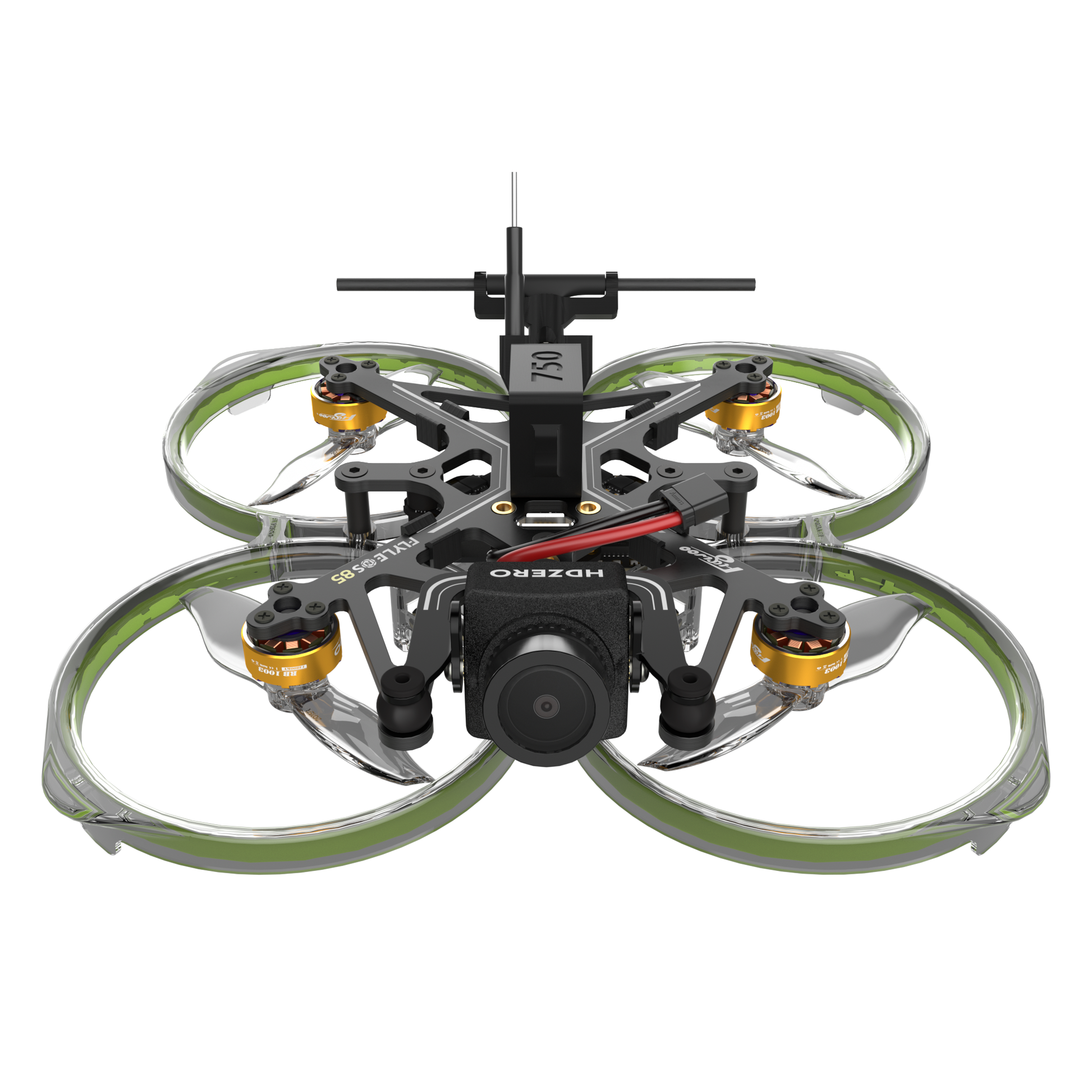

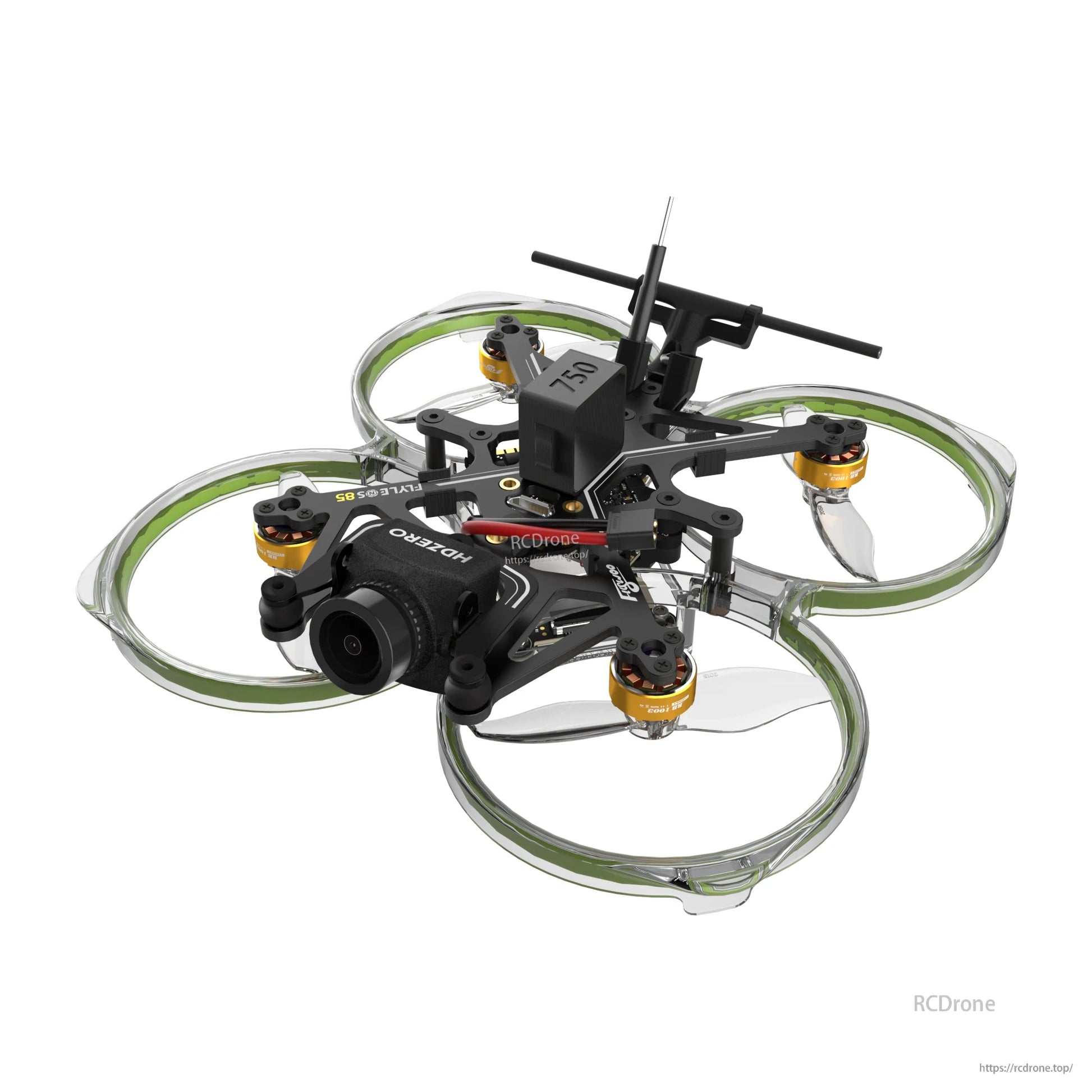

La configurazione FlyLens 85 HDZero abbina un F405 1–2S 12A AIO, un giroscopio MPU6000 e un HDZero Whoop Lite VTX con una camera HDZero Micro V2.

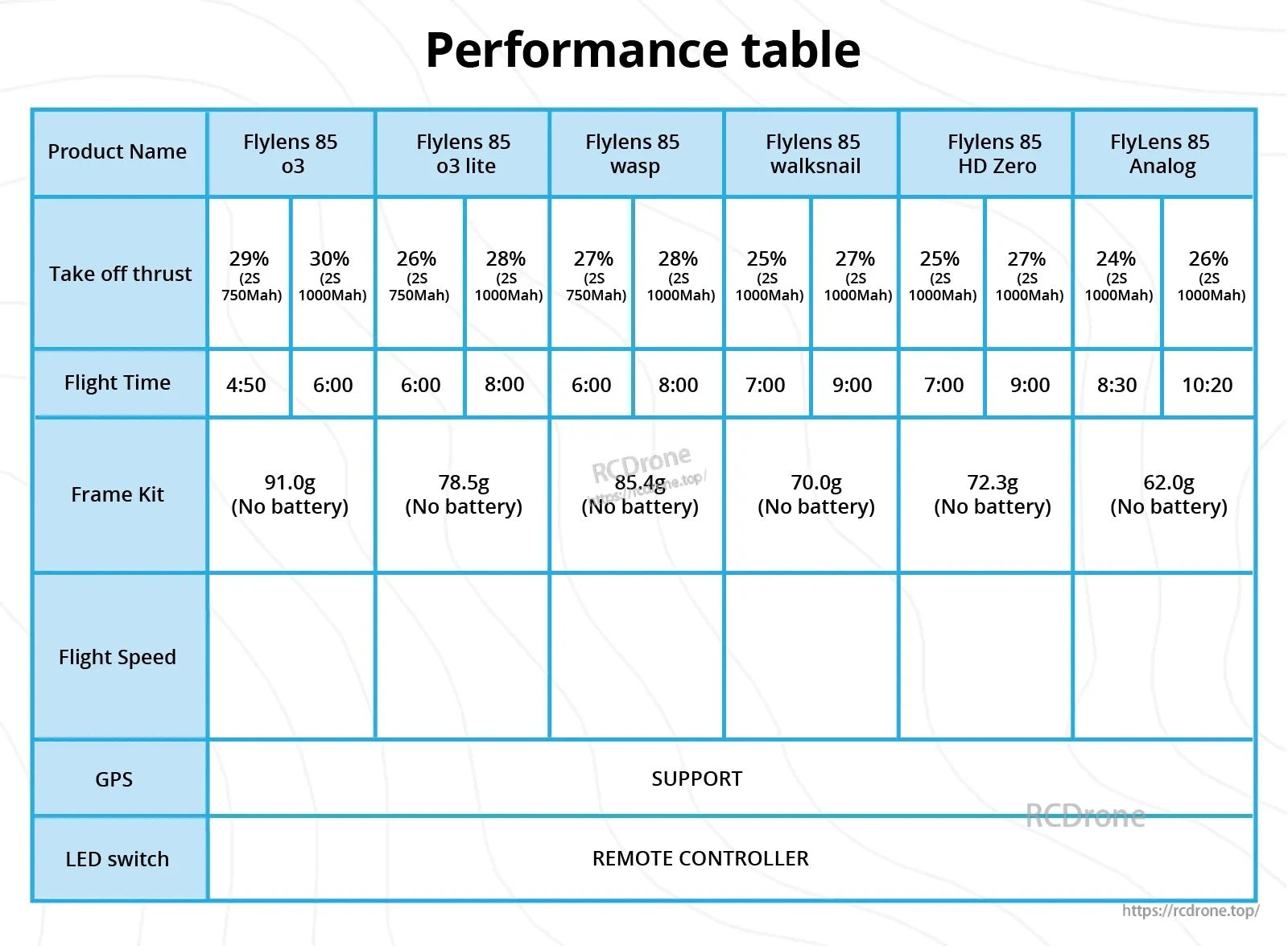

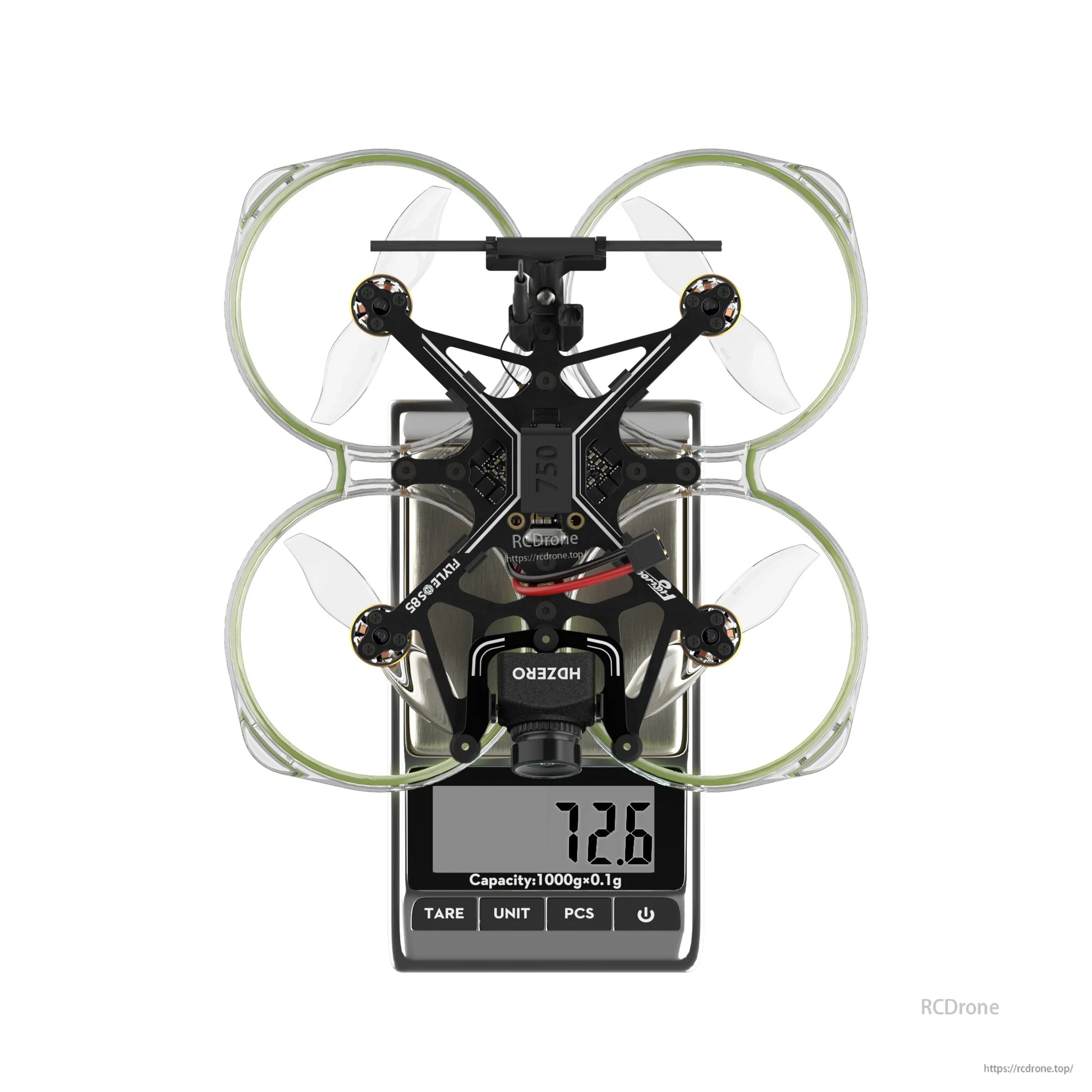

Il FlyLens 85 HD Zero è elencato a 72,3 g (senza batteria) con un tempo di volo di 7:00–9:00 e una spinta al decollo del 25–27% su pacchi da 2S 1000mAh.

Il pacchetto FlyLens 85 include supporti per batterie in TPU, quattro eliche, guarnizioni, dadi, clip, palline ammortizzanti e viti assortite M1.4/M2.

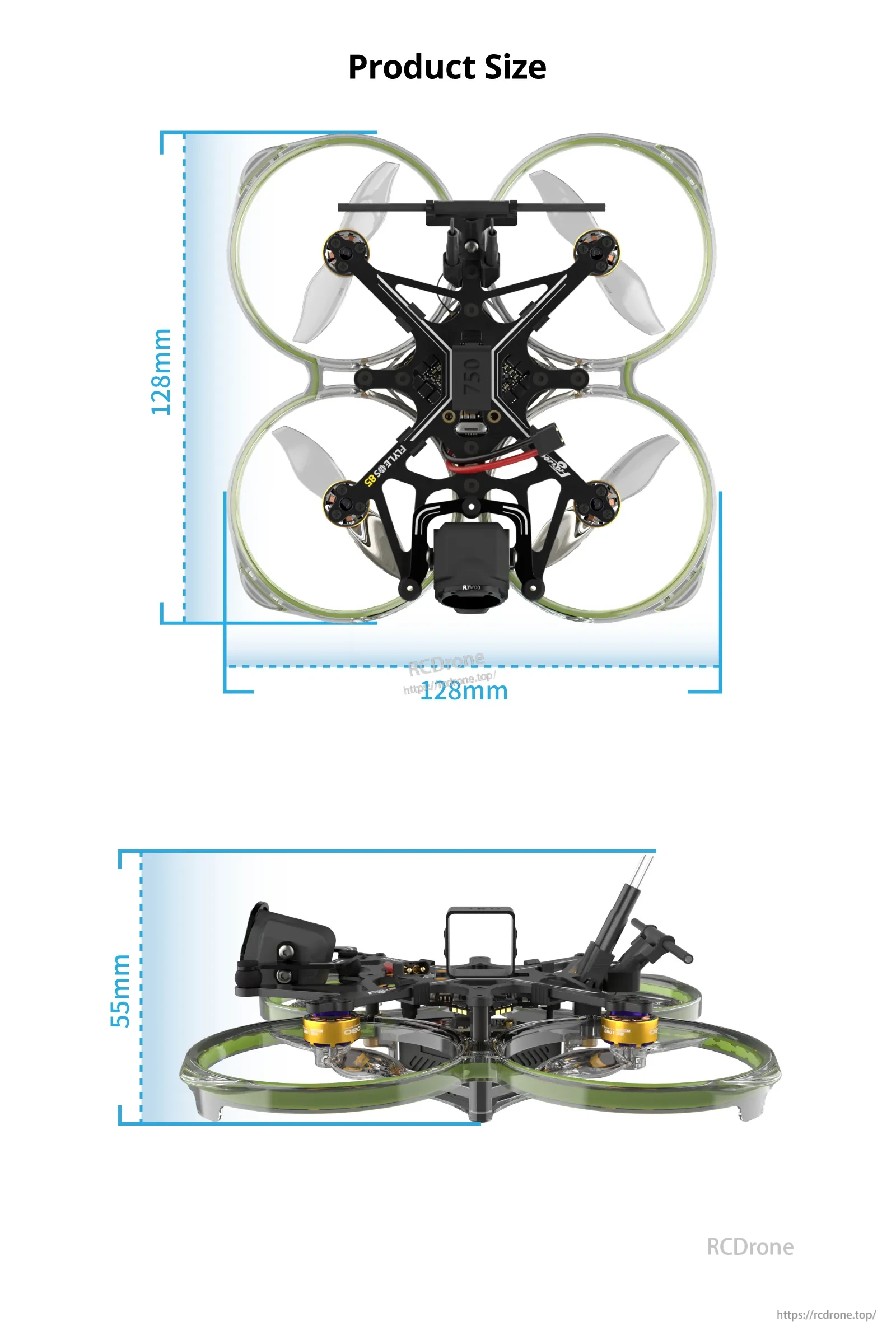

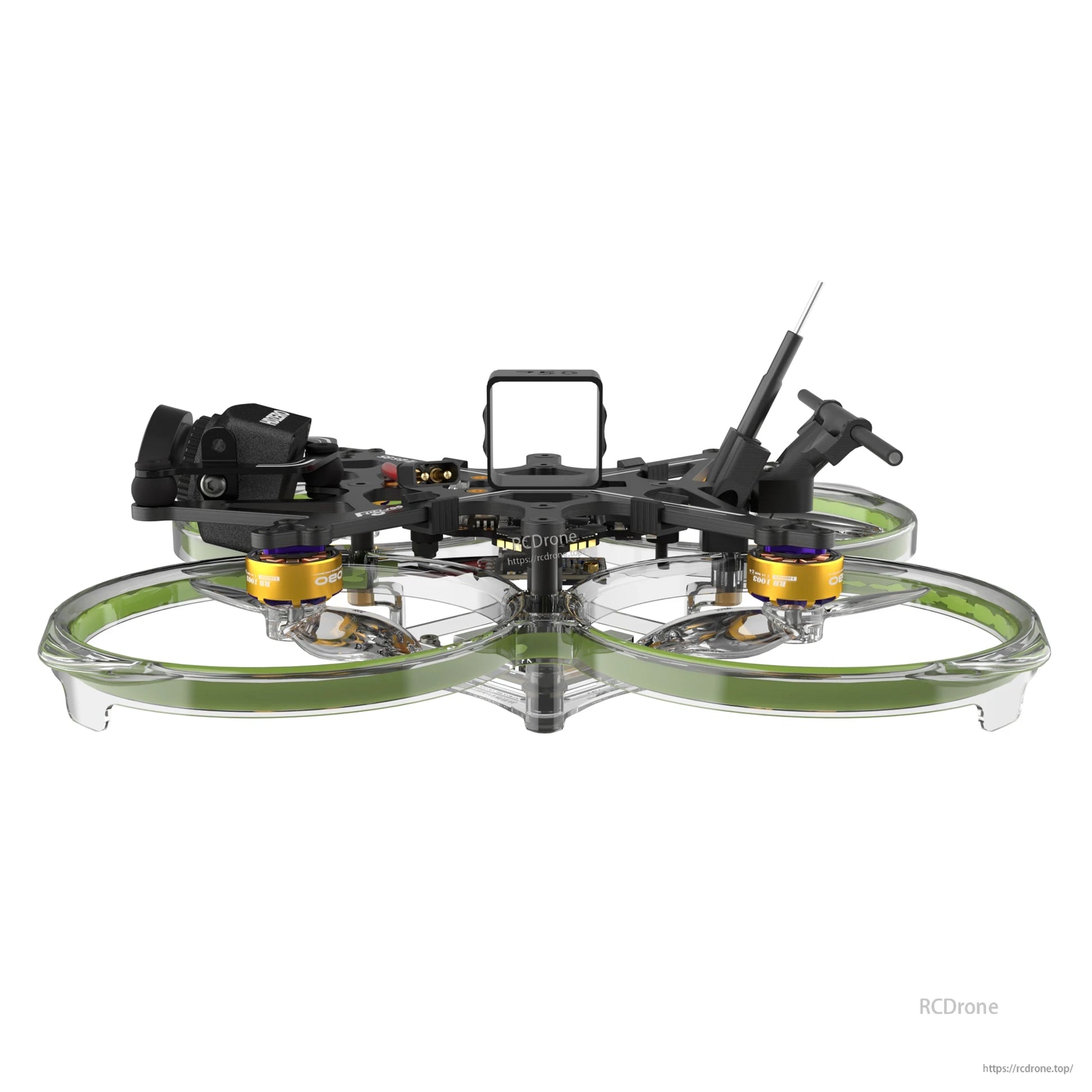

Il telaio FlyLens 85 whoop misura circa 128 × 128 mm con un'altezza complessiva di circa 55 mm per una pianificazione dell'adattamento più semplice.
