Panoramica

Il MAD X4125 è un motore drone aereo eVTOL offerto in due varianti: 250KV (12S) e 540KV (6S). È specificato per una spinta sostenuta di 2~3 kg e una spinta massima fino a 7.1 kgf (a seconda della variante), con protezione IP35 e un set di hardware di montaggio fornito.

Caratteristiche principali

Modello del motore: MAD X4125 IPE V1.0
Grado di protezione IP35
Dissipazione del calore centrifuga: SÌ
Statore: Fogli di acciaio al silicio di alta qualità / Resistente al rivestimento di fluoro a 180C
Grado del filo verniciato: 180C; grado del magnete: 150C
Varianti di tensione supportate: 250KV/12S; 540KV/6S

Specifiche

Motore (Comune)

Modello del motore	MAD X4125 IPE V1.0
Numero di coppie di poli	7
Dimensione del motore	D:50 x 74 mm
Grado di protezione	IP35
Lunghezza del cavo	Filo smaltato 100 mm
Dissipazione di calore centrifuga	SI
Bilanciamento del rotore	≤ 5 mg
Bilanciamento del motore	≤ 10 mg
Fori di montaggio dell'elica	D:20 M3 x 4 / dado M8
Fori di montaggio del motore	D:30 M4 x 4 / D:56 M4 x 4 / D:60 M4 x 4
Diametro dell'albero	IN: 6 mm
Cuscinetto	MR126 ZZ x 2 / 696ZZ x 1
Test di interruzione	500 V
Statore	Fogli di acciaio al silicio di alta qualità / Resistente al rivestimento di fluoro a 180C
Grado di vernice	180C
Grado di magnete	150C

Disegno meccanico (dimensioni aggiuntive)

Lunghezza totale	74 mm
Lunghezza del corpo	50 mm
Diametro esterno del motore	850
Schema di montaggio posteriore	830 - M4 x 4
Schema di montaggio anteriore	820 - M3 x 4
Piastra dell'elica (OD / foro centrale / spessore)	870 / 815 / 4 mm
Adattatore per elica (lunghezza totale)	35 mm
Adattatore per elica (lunghezze dei gradini)	28 mm, 18 mm
Adattatore per elica (diametro esterno)	828

Riepilogo delle prestazioni

Variante	Spinta sostenuta	Spinta massima	Tensione di supporto	Peso del motore
250KV	2~3 kg	7.1 kgf	12S	345 g
540KV	2~3 kg	6.7 kgf	6S	347 g

250KV (12S) Scheda dati

RPM/V	250 KV
Tensione nominale	12S batteria lipo
Corrente a vuoto	1.2 A / 25 V
Resistenza interna	58 ma9
Peso del motore	345 g
Peso del prodotto imballato	669 g (180 x 140 x 85 mm)
Corrente massima	47.0 A
Potenza massima	2036 W
Spinta massima	7.1 kg
Potenza nominale	300 W
ESC raccomandato	MAD AMPX 80A (5-14S)
Eliche raccomandate	APC15X8, APC16X8
Peso al decollo UAV	12S-16"/ 10kg--Quadricottero; 15kg--Esacottero; 20kg--Ottocottero
Peso al decollo rotore singolo	2 kg - 3 kg

Dati operativi analitici 250KV (APC 15X8, AMPX 80A)

Acceleratore [%]	Voltaggio [V]	Corrente [A]	Potenza in ingresso [W]	Potenza in uscita [W]	Momento torcentale [N*m]	RPM	Spinta [gf]	Efficienza [%]	Efficienza [gf/W]
30	44.56	1.33	59.0	35.8	0.114	3000	602	60.70	10.2
35	44.53	1.84	82.0	57.0	0.155	3511	774	69.50	9.4
40	44.50	2.66	118.4	84.9	0.206	3936	1033	71.80	8.7
45	44.47	3.48	154.8	114.6	0.251	4352	1284	74.10	8.3
50	44.44	4.98	221.3	175.1	0.338	4948	1641	79.10	7.4
55	44.41	6.65	295.3	241.8	0.421	5486	2054	81.90	7.0
60	44.32	8.54	378.5	314.4	0.504	5963	2429	83.10	6.4
65	44.27	10.63	470.6	396.2	0.623	6088	2812	84.30	6.0
70	44.20	13.02	575.5	488.5	0.686	6796	3264	84.90	5.7
75	44.14	16.24	716.8	616.0	0.808	7283	3843	85.90	5.4
80	44.06	19.54	861.0	748.5	0.920	7766	4235	86.90	4.9
85	43.98	23.11	1016.3	883.4	1.029	8202	4752	86.90	4.7
90	43.85	27.53	1207.1	1048.2	1.182	8469	5144	86.80	4.3
95	43.75	32.85	1437.3	1216.7	1.315	8836	5548	84.70	3.9
100	43.66	39.60	1728.8	1418.8	1.469	9225	5946	82.10	3.4

250KV Dati Operativi Analitici (APC 16X8, AMPX 80A)

Acceleratore [%]	Voltaggio [V]	Corrente [A]	Potenza Ingressa [W]	Potenza Uscita [W]	Momento [N*m]	RPM	Spinta [gf]	Efficienza [%]	Efficienza [gf/W]
30	44.59	1.67	74.5	46.9	0.151	2956	717	63.00	9.6
35	44.55	2.41	107.4	74.4	0.206	3454	987	69.30	9.2
40	44.52	3.24	144.2	105.4	0.259	3879	1262	73.10	8.8
45	44.47	4.08	181.4	144.6	0.321	4298	1538	79.70	8.5
50	44.46	5.79	257.4	208.4	0.407	4894	1989	81.00	7.7
55	44.39	8.17	362.6	300.2	0.530	5404	2489	82.80	6.9
60	44.30	10.42	461.6	376.3	0.612	5868	2966	81.50	6.4
65	44.21	12.96	572.9	480.3	0.729	6291	3412	83.80	6.0
70	44.14	15.99	705.8	601.7	0.856	6710	3968	85.20	5.7
75	44.07	19.57	862.4	720.5	0.969	7104	4484	83.50	5.2
80	43.94	23.84	1047.4	860.5	1.088	7554	5067	82.20	4.8
85	43.83	28.13	1232.9	1027.8	1.245	7886	5548	83.40	4.5
90	43.66	33.32	1454.7	1205.0	1.402	8209	6213	82.80	4.3
95	43.53	39.27	1709.2	1405.6	1.577	8512	6725	82.20	3.9
100	43.35	46.96	2035.9	1647.1	1.775	8862	7330	80.90	3.5

Note 250KV (dal datasheet)

Legenda del grafico analitico: I = corrente, P = potenza in ingresso, b7 = efficienza elettrica, T = spinta, N = velocità di rotazione.
Nota sulle condizioni di misurazione: dati misurati con tensione di ingresso di 48 V, temperatura di 25C, a livello del mare; velocità di rotazione regolata tramite acceleratore.
Nota solo per riferimento: Quando la temperatura ambiente è di 25C e non c'è alcun dispositivo di raffreddamento aggiuntivo, la corrente oltre 47 A è una zona non operativa; da 13 A a 47 A è una zona di lavoro a breve termine (circa 10-30 s); al di sotto di 13 A è una zona di lavoro sostenibile. Controllare il tempo di funzionamento del motore in base alla temperatura ambientale e alle condizioni di dissipazione del calore.

Specifiche del datasheet 540KV (6S)

RPM/V	540 KV
Tensione nominale	Batteria lipo 6S
Corrente a vuoto	2.85 A / 10 V
Resistenza interna	13 ma9
Peso del motore	347 g
Peso del prodotto imballato	671 g (180 x 140 x 85 mm)
Corrente massima	92.5 A
Potenza massima	1898 W
Spinta massima	6.7 kg
Potenza nominale in uscita	347 W
ESC raccomandato	MAD AMPX 120A (5-14S)
Eliche raccomandate	APC15X8, APC16X8
Peso al decollo UAV	12S-16"/ 10kg--Quadricottero; 15kg--Esacottero; 20kg--Ottocottero
Peso al decollo rotore singolo	2.5 kg - 3 kg

540KV Dati di Operazione Analitica (APC 15X8, AMPX 120A)

Acceleratore [%]	Voltaggio [V]	Corrente [A]	Potenza Ingressa [W]	Potenza Uscita [W]	Momento [N*m]	RPM	Spinta [gf]	Efficienza [%]	Efficienza [gf/W]
30	22.56	5.54	125.0	77.5	0.193	3842	913	62.00	7.3
35	22.49	7.35	165.3	108.4	0.239	4326	1152	65.60	7.0
40	22.44	10.29	230.9	162.8	0.324	4802	1563	70.50	6.8
45	22.36	12.68	283.5	207.8	0.377	5265	1835	73.30	6.5
50	22.29	15.71	350.1	271.7	0.470	5516	2173	77.60	6.2
55	22.18	18.52	410.7	330.7	0.536	5887	2441	80.50	5.9
60	22.08	22.63	499.7	394.2	0.595	6328	2809	78.90	5.6
65	21.98	26.67	586.2	463.2	0.652	6787	3151	79.00	5.4
70	21.90	32.45	710.5	549.5	0.737	7124	3617	77.30	5.1
75	21.79	38.29	834.1	655.0	0.840	7451	4016	78.50	4.8
80	21.56	45.70	985.5	768.2	0.930	7885	4426	78.00	4.5
85	21.38	51.77	1106.7	885.4	1.020	8293	4783	80.00	4.3
90	21.16	60.98	1290.3	1002.5	1.120	8545	5065	77.70	3.9
95	21.00	69.29	1454.7	1103.5	1.205	8748	5342	75.90	3.7
100	20.71	80.24	1661.9	1258.4	1.345	8935	5608	75.70	3.4

540KV Dati Operativi Analitici (APC 16X8, AMPX 120A)

Acceleratore [%]	Voltaggio [V]	Corrente [A]	Potenza Ingressa [W]	Potenza Uscita [W]	Momento Torcentale [N*m]	RPM	Spinta [gf]	Efficienza [%]	Efficienza [gf/W]
30	22.49	5.55	124.8	82.9	0.206	3843	1029	66.40	8.3
35	22.43	8.22	184.4	126.8	0.283	4273	1428	68.80	7.8
40	22.36	11.34	253.6	180.3	0.367	4688	1804	71.10	7.1
45	22.28	13.74	306.1	230.9	0.444	4966	2055	75.40	6.7
50	22.19	16.56	367.5	276.4	0.490	5386	2402	75.20	6.5
55	22.07	20.03	442.0	347.1	0.577	5747	2753	78.50	6.2
60	21.96	25.64	563.1	445.9	0.692	6157	3256	79.20	5.8
65	21.87	31.12	680.6	520.8	0.757	6573	3708	76.50	5.5
70	21.70	37.78	820.0	639.1	0.885	6896	4161	77.90	5.1
75	21.54	45.42	978.2	771.1	1.005	7329	4685	78.80	4.8
80	21.35	53.28	1137.4	904.9	1.133	7629	5226	79.60	4.6
85	21.16	62.11	1314.4	991.4	1.191	7945	5624	75.40	4.3
90	20.95	72.06	1509.9	1111.3	1.280	8291	6056	73.60	4.0
95	20.72	84.24	1744.9	1279.3	1.452	8415	6364	73.30	3.7
100	20.52	92.53	1898.4	1370.3	1.527	8571	6784	72.20	3.6

Note 540KV (dal datasheet)

Legenda del grafico analitico: I = corrente, P = potenza in ingresso, b7 = efficienza elettrica, T = spinta, N = velocità di rotazione.
Nota sulle condizioni di misurazione: dati misurati con tensione di ingresso di 24 V, temperatura di 25C, a livello del mare; velocità di rotazione regolata tramite acceleratore.
Nota solo di riferimento: Quando la temperatura ambiente è di 25C e non c'è alcun dispositivo di raffreddamento aggiuntivo, una corrente superiore a 92 A è una zona non operativa; da 31 A a 92 A è una zona operativa a breve termine (circa 10-30 s); al di sotto di 31 A è una zona di lavoro sostenibile. Controllare il tempo di funzionamento del motore in base alla temperatura ambientale e alle condizioni di dissipazione del calore.

Cosa è incluso

Motore x1
Adattatore per elica x1
4.0 mm Connettore a Pallottola x3
Piastra Prop x1
Collare di Blocco dell'Asse x1
Piastra Incrociata x1
Madrevite M8 x1
Vite per Macchina M3*3 x1
Tubo Termorestringente x3
Viti per Adattatore Prop M3*8 x4
Viti di Installazione M4*8 X-Mount x4
Viti per Motore M3*8 x4
Adesivo x2

Applicazioni

Impostazioni di propulsione per aerei eVTOL
Multirotori (quadcopter, esacopter, ottocopter) come indicato nel datasheet

Per selezione e conferma di compatibilità (abbinamento batteria/ESC/elica), contattare support@rcdrone.top or visitare https://rcdrone.top/.

Dettagli

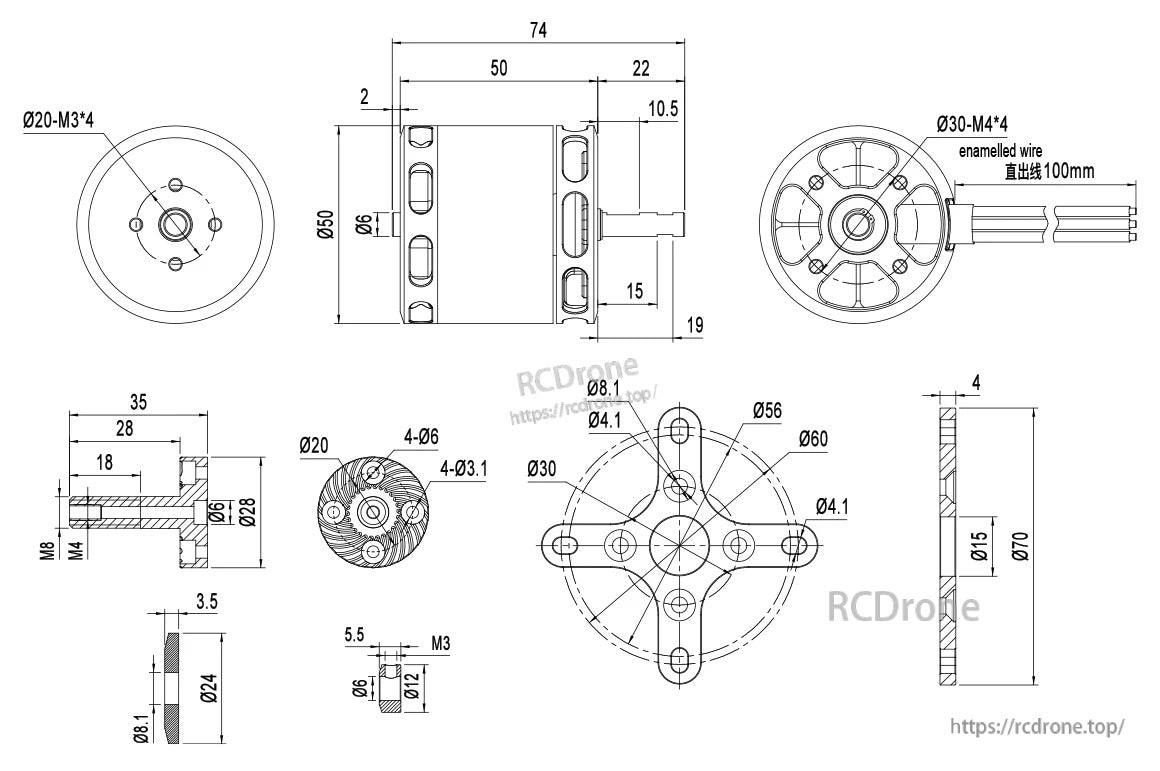

I disegni del motore drone MAD X4125 IPE V1.0 elencano le dimensioni chiave e il modello dei fori di montaggio per un'installazione accurata.

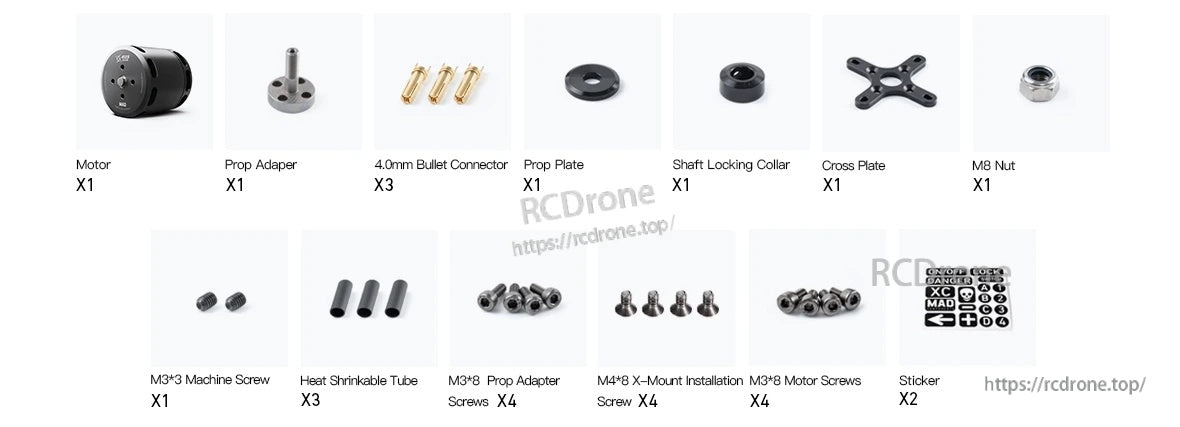

Il MAD X4125 IPE V1.Il kit motore 0 include un adattatore per elica, una piastra incrociata, un dado per elica, un collare di bloccaggio dell'albero, connettori a bullet e viti di montaggio per l'installazione.

Il motore drone MAD X4125 250KV eVTOL è elencato per configurazioni 12S (20–30V) con un peso dichiarato di 345g e un'efficienza superiore all'82%.

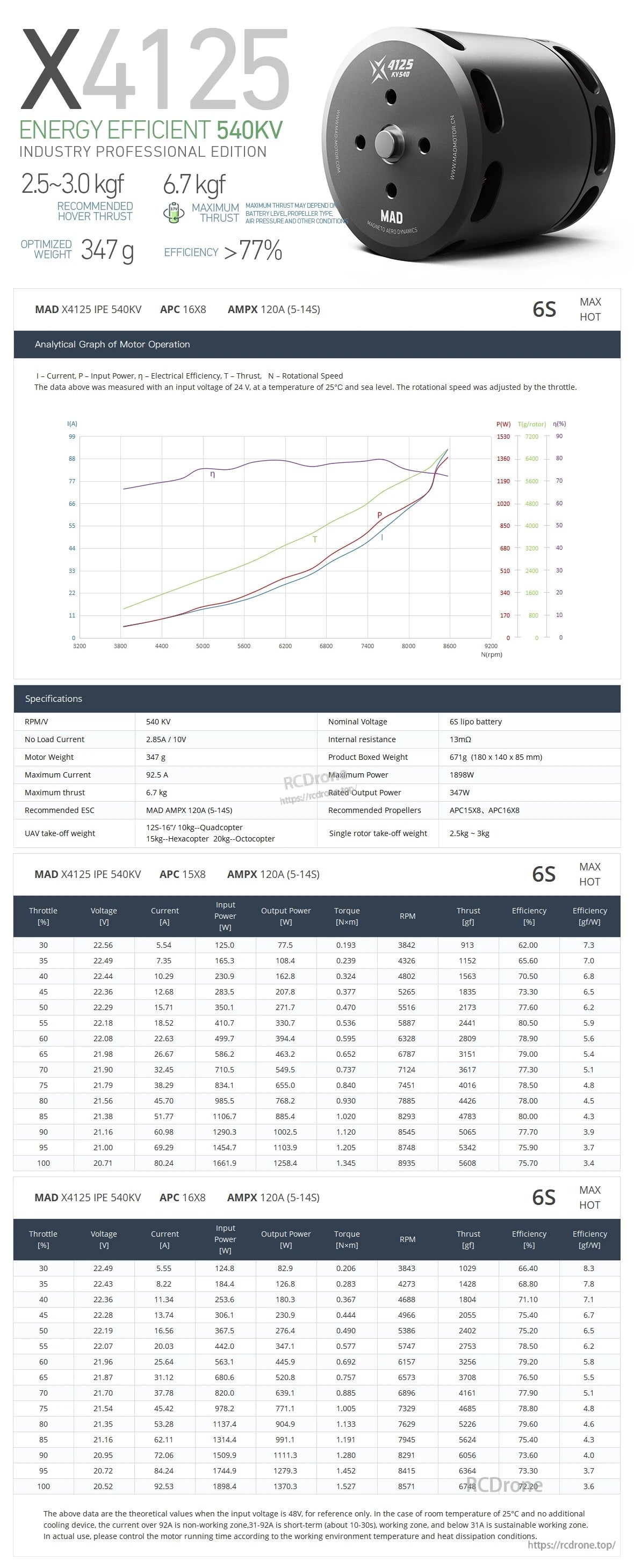

Il motore MAD X4125 IPE V1.0 è elencato a 540KV e include una curva di efficienza più tabelle di prestazione dettagliate per riferimento alla configurazione.
