MAD BSC3115 V1.0 Motore Brushless per Drone FPV 3115 490KV/900KV/1050KV 12N14P M5 Albero 5mm

MAD

$55.35 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Opzione KV 1050KV-6S 490KV-12S 900KV-6S Rotori + vite di bloccaggio dell'albero + O ring + Guarnizioni

Opzioni 1PCS 4PCS

Quantità

Visualizza dettagli completi

Panoramica

MAD BSC3115 è un motore drone FPV della serie BSC (motore brushless FPV di livello base), progettato per bilanciare il rapporto costo-efficacia e qualità costruttiva per un'ampia gamma di piloti. Se è richiesto un motore dello stesso tipo più durevole e visivamente raffinato, la serie FS è un'alternativa.

Caratteristiche principali

Design con assorbimento degli urti progettato per estendere la vita dei cuscinetti e ridurre le vibrazioni del motore.
Design ad alta percentuale di riempimento per un uso efficiente dell'energia e un'accelerazione reattiva.
Magneti a forma ad arco N52H.
Progettato per applicazioni FPV a lungo raggio da 9 a 11 pollici.

Specifiche

Dati del motore

Modello del motore	MAD BSC3115 V1.0
Numero di coppie di poli	12N14P
Dimensioni del motore	D:37.1 × 48.9 mm
Bilanciamento del rotore	≤5 mg
Montaggio dell'elica	Madrevite M5
Fori di montaggio del motore	D:19 M3×4
Diametro dell'albero	IN: 5 mm
Filettatura dell'albero	M5
lunghezza dell'albero	16.8 mm
Lunghezza del cavo	300 mm 18# Awg(nero) silicone

490KV (Dati di test)

Nota di test: Dati misurati a una tensione di ingresso di 48 V, a una temperatura di 25°C e a livello del mare. La velocità di rotazione è stata regolata tramite il gas.

KV (RPM/V)	490KV	Batteria	12S
Corrente a vuoto	0.82A / 20V	Resistenza interna	101mΩ
Corrente massima	41.5 A	Spinta massima	4.5 kg
Potenza massima	1991.5 W	Peso del motore	113 g
Peso del prodotto imballato	126.8 g	Temperatura massima (mostrata)	100°C

Tabella del gas (490KV, 12S, 9x5x3)

Gas [%]	Voltaggio [V]	Corrente [A]	Potenza in ingresso [W]	RPM	Spinta [gf]	Efficienza [gf/W]
30	48	2.6	124.8	7204	801	6.4
35	48	3.75	180.0	8065	989	5.5
40	48	5.22	250.6	8973	1235	4.9
45	48	7.11	341.3	9632	1503	4.4
50	48	8.32	399.4	10866	1724	4.3
55	48	9.94	477.1	11146	1952	4.1
60	48	12.44	597.1	12369	2227	3.7
65	48	15.11	725.3	12595	2489	3.4
70	48	18.27	877.0	13085	2762	3.1
75	48	19.835	952.1	13635	2962	3.1
80	48	24.1	1156.8	14103	3278	2.8
85	48	26.285	1261.7	14596	3412	2.7
90	48	29.9	1435.2	15097	3631	2.5
95	48	32.825	1575.6	15510	3818	2.4
100	48	35.69	1713.1	15931	4003	2.3

Tabella del Throttle 490KV (12S, 10x5x3)

Throttle [%]	Voltaggio [V]	Corrente [A]	Potenza in ingresso [W]	RPM	Spinta [gf]	Efficienza [gf/W]	Max
30	48	3.2	153.6	6788	1171	7.6
35	48	4.35	208.8	7649	1359	6.5
40	48	5.82	279.4	8557	1605	5.7
45	48	7.71	370.1	9216	1873	5.1
50	48	8.92	428.2	10450	2094	4.9
55	48	11.24	539.5	10730	2322	4.3
60	48	16.14	774.7	11953	2630	3.4
65	48	18.81	902.9	12179	3005	3.3
70	48	21.97	1054.6	12669	3332	3.2
75	48	24.335	1168.1	13095	3532	3.0
80	48	28.6	1372.8	13563	3848	2.8
85	48	32.085	1540.1	14056	3982	2.6
90	48	35.7	1713.6	14557	4201	2.5
95	48	38.625	1854.0	14970	4388	2.4
100	48	41.49	1991.5	15391	4573	2.3	125°C

900KV (Dati di test)

Nota di test: Dati misurati a una tensione di ingresso di 24 V, a una temperatura di 25°C e a livello del mare. La velocità di rotazione è stata regolata tramite il gas.

KV (RPM/V)	900KV	Batteria	6S
Corrente a vuoto	1.45A / 10V	Resistenza interna	35.8mΩ
Corrente massima	63.8 A	Spinta massima	3.9 kg
Potenza massima	1532.9 W	Peso del motore	113 g
Peso del prodotto imballato	126.8 g	Temperatura massima (mostrata)	77°C

Tabella del gas 900KV (6S, 9x5x3)

Gas [%]	Voltaggio [V]	Corrente [A]	Potenza in ingresso [W]	RPM	Spinta [gf]	Efficienza [gf/W]	Max
30	25	3.57	79.3	5709	515	7.2
35	25	4.8	110.0	6431	648	6.4
40	25	6.4	150.0	7178	804	5.7
45	25	8.62	205.5	8039	992	5.1
50	25	11.18	269.5	8947	1238	4.8
55	25	14.58	354.5	9700	1526	4.4
60	25	17.41	425.3	10840	1727	4.2
65	25	21.65	531.3	11120	1950	3.8
70	25	26.5	652.5	12343	2225	3.5
75	25	30.83	760.8	12587	2504	3.4
80	25	37.75	933.8	13077	2777	2.9
85	25	41.95	1038.8	13631	2968	2.8
90	25	50.52	1253.0	14099	3264	2.6
95	25	55.57	1379.3	14590	3491	2.5
100	25	58.6	1476.0	15151	3699	2.4	77°C

Tabella del Throttle 900KV (6S, 10x5x3)

Throttle [%]	Voltaggio [V]	Corrente [A]	Potenza in ingresso [W]	RPM	Spinta [gf]	Efficienza [gf/W]	Max
30	24	4.55	109.2	5530	587	5.4
35	24	6.3	151.2	6183	824	5.4
40	24	8.52	204.5	6831	1061	5.2
45	24	11.08	265.9	7477	1298	4.9
50	24	13.48	323.5	8133	1535	4.7
55	24	16.31	391.4	8777	1773	4.5
60	24	20.55	493.2	9431	2010	4.1
65	24	25.4	609.6	10027	2193	3.6
70	24	29.73	713.5	10679	2430	3.4
75	24	36.65	879.6	11334	2678	3.0
80	24	41.22	989.3	11981	2936	3.0
85	24	49.79	1195.0	12630	3173	2.7
90	24	53.84	1292.2	13278	3410	2.6
95	24	58.63	1407.1	13933	3647	2.6
100	24	63.87	1532.9	14579	3884	2.5	98°C

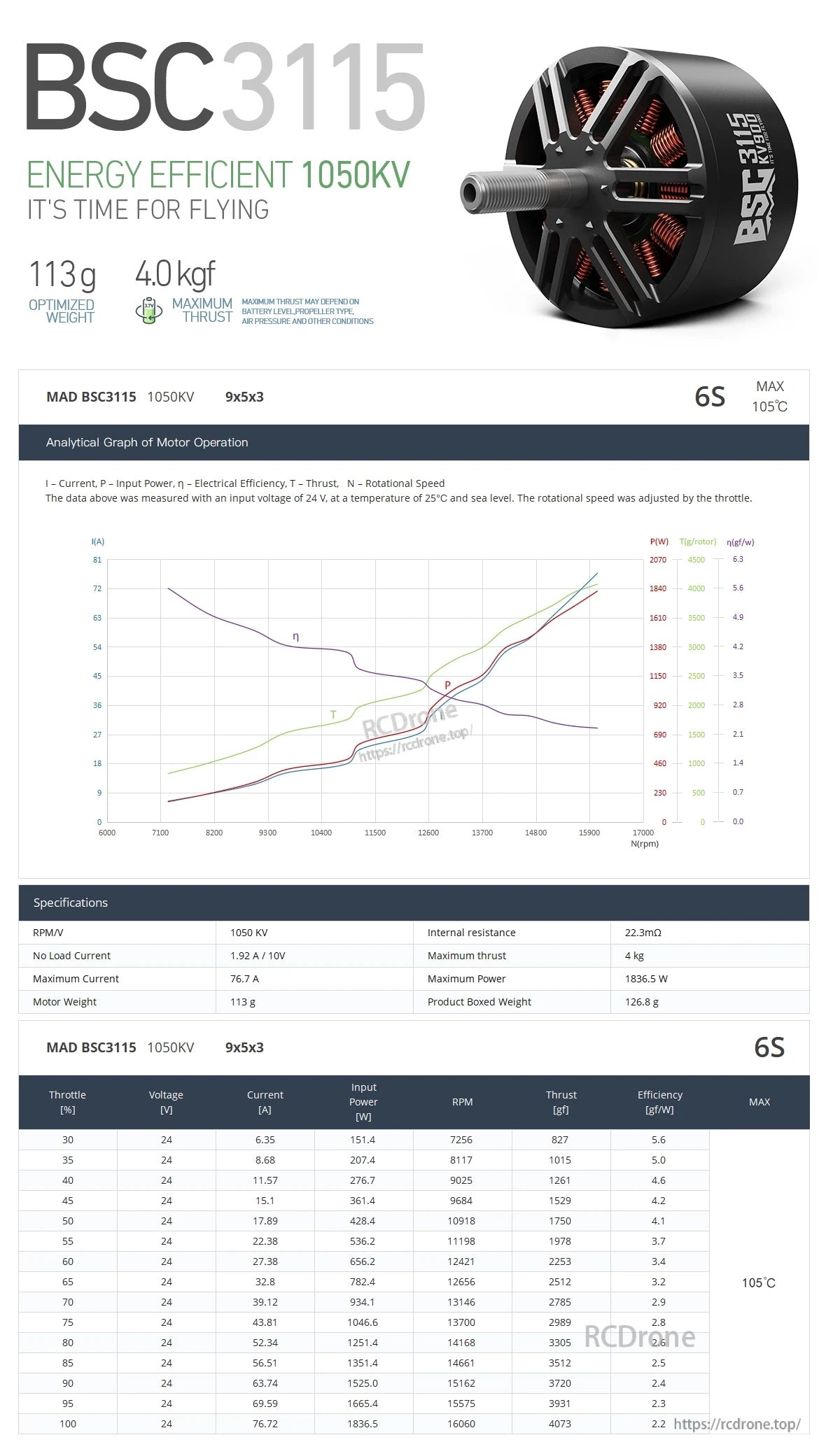

1050KV (Dati di prova)

Nota di prova: Dati misurati a una tensione di ingresso di 24 V, a una temperatura di 25°C e a livello del mare. La velocità di rotazione è stata regolata tramite il gas.

KV (RPM/V)	1050KV	Batteria	6S
Corrente a vuoto	1.92 A / 10V	Resistenza interna	22.3mΩ
Corrente massima	76.7 A	Spinta massima	4 kg
Potenza massima	1836.5 W	Peso del motore	113 g
Peso del prodotto imballato	126.8 g	Temperatura massima (mostrata)	105°C

Tabella del gas 1050KV (6S, 9x5x3)

Gas [%]	Voltaggio [V]	Corrente [A]	Potenza in ingresso [W]	RPM	Spinta [gf]	Efficienza [gf/W]	Max
30	24	6.35	151.4	7256	827	5.6
35	24	8.68	207.4	8117	1015	5.0
40	24	11.57	276.7	9025	1261	4.6
45	24	15.1	361.4	9684	1529	4.2
50	24	17.89	428.4	10918	1750	4.1
55	24	22.38	536.2	11198	1978	3.7
60	24	27.38	656.2	12421	2253	3.4
65	24	32.8	782.4	12656	2512	3.2
70	24	39.12	934.1	13146	2785	2.9
75	24	43.81	1046.6	13700	2989	2.8
80	24	52.34	1251.4	14168	3305	2.6
85	24	56.51	1351.4	14661	3512	2.5
90	24	63.74	1525.0	15162	3720	2.4
95	24	69.59	1665.4	15575	3931	2.3
100	24	76.72	1836.5	16060	4073	2.2	105°C

Cosa è incluso

Motore BSC3115 ×1
Madrevite M5 ×1
Vite a testa tonda M3×8 mm ×4
Guarnizione in ottone ×1
O-ring ×1
Vite a testa svasata M3×8 mm ×1
Adesivo MAD ×6

Applicazioni

Droni FPV a lungo raggio da 9–11 pollici
Combinazioni di eliche indicate nei dati di test: 9x5x3, 10x5x3

Per domande su selezione e compatibilità (scelta KV, abbinamento eliche, montaggio), contattare support@rcdrone.top or visita https://rcdrone.top/.

Dettagli

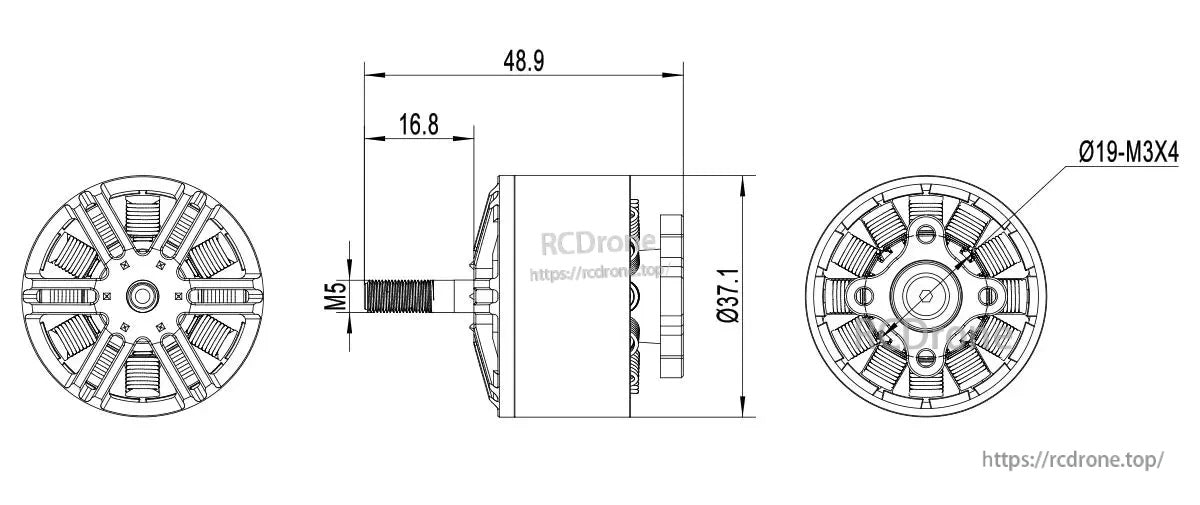

La lista delle dimensioni del motore brushless MAD BSC3115 V1.0 indica una lunghezza totale di 48,9 mm, un diametro di 37,1 mm e un modello di montaggio M3x4 di 19 mm.

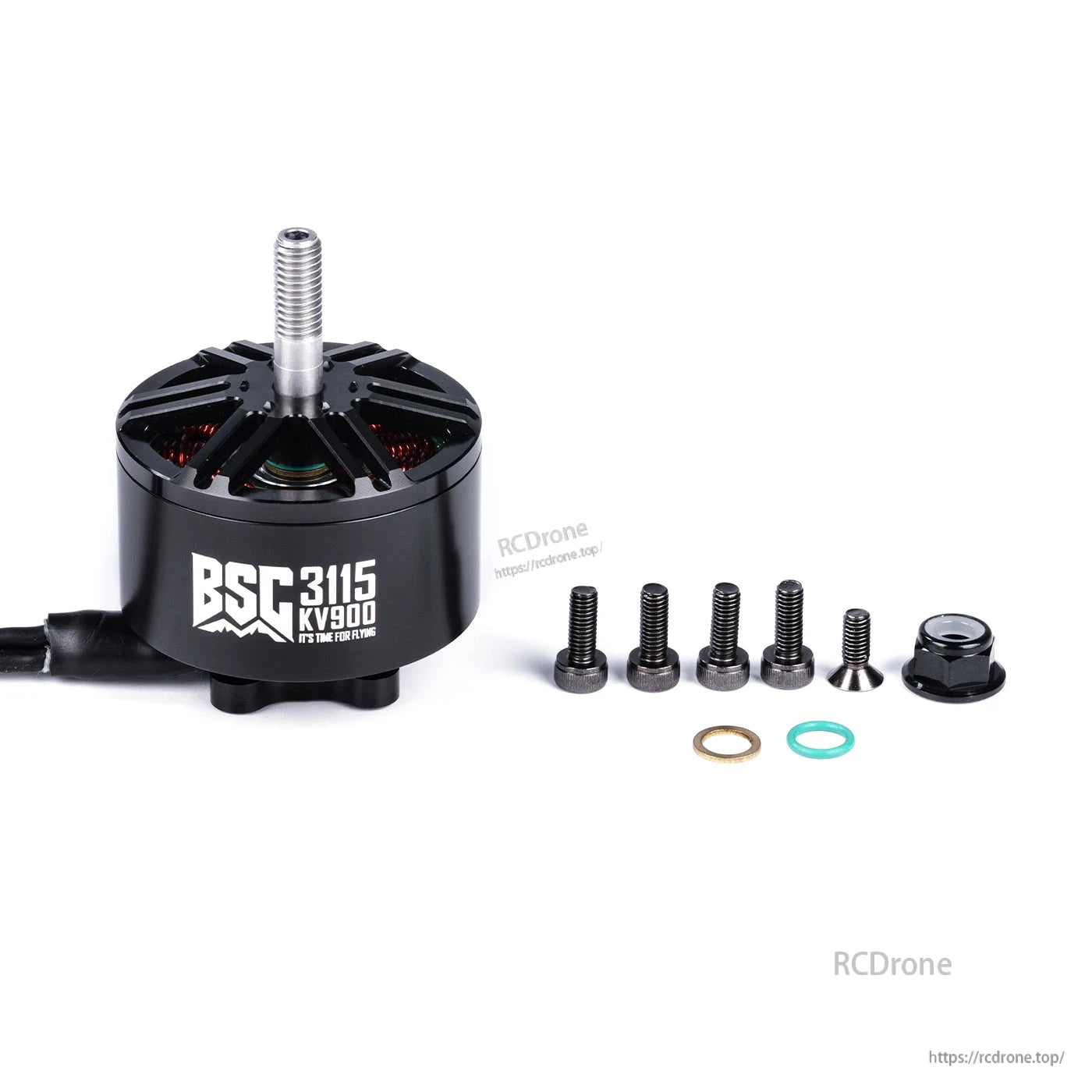

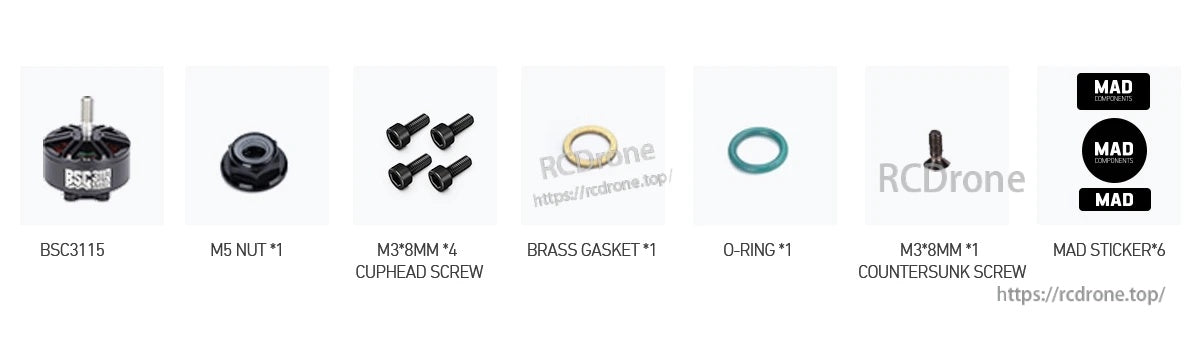

Il motore brushless MAD BSC3115 V1.0 include viti di montaggio, un dado M5, una guarnizione in ottone e un O-ring per l'installazione.

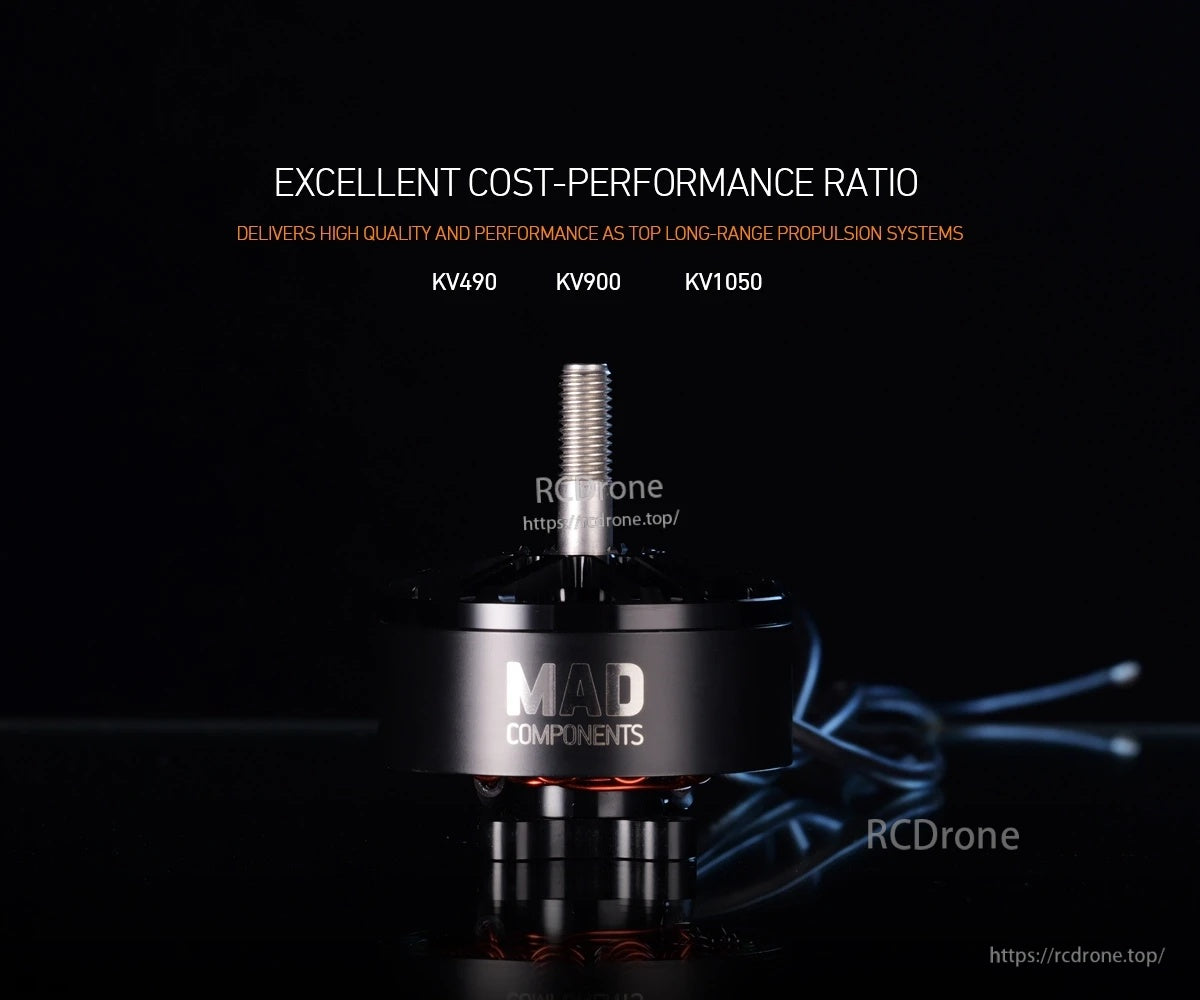

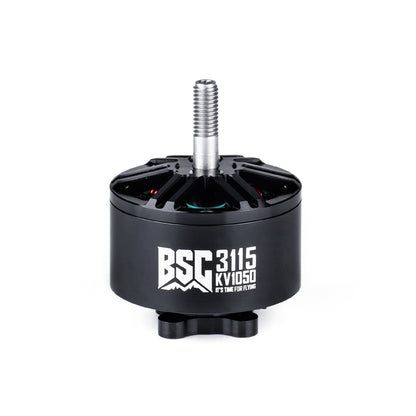

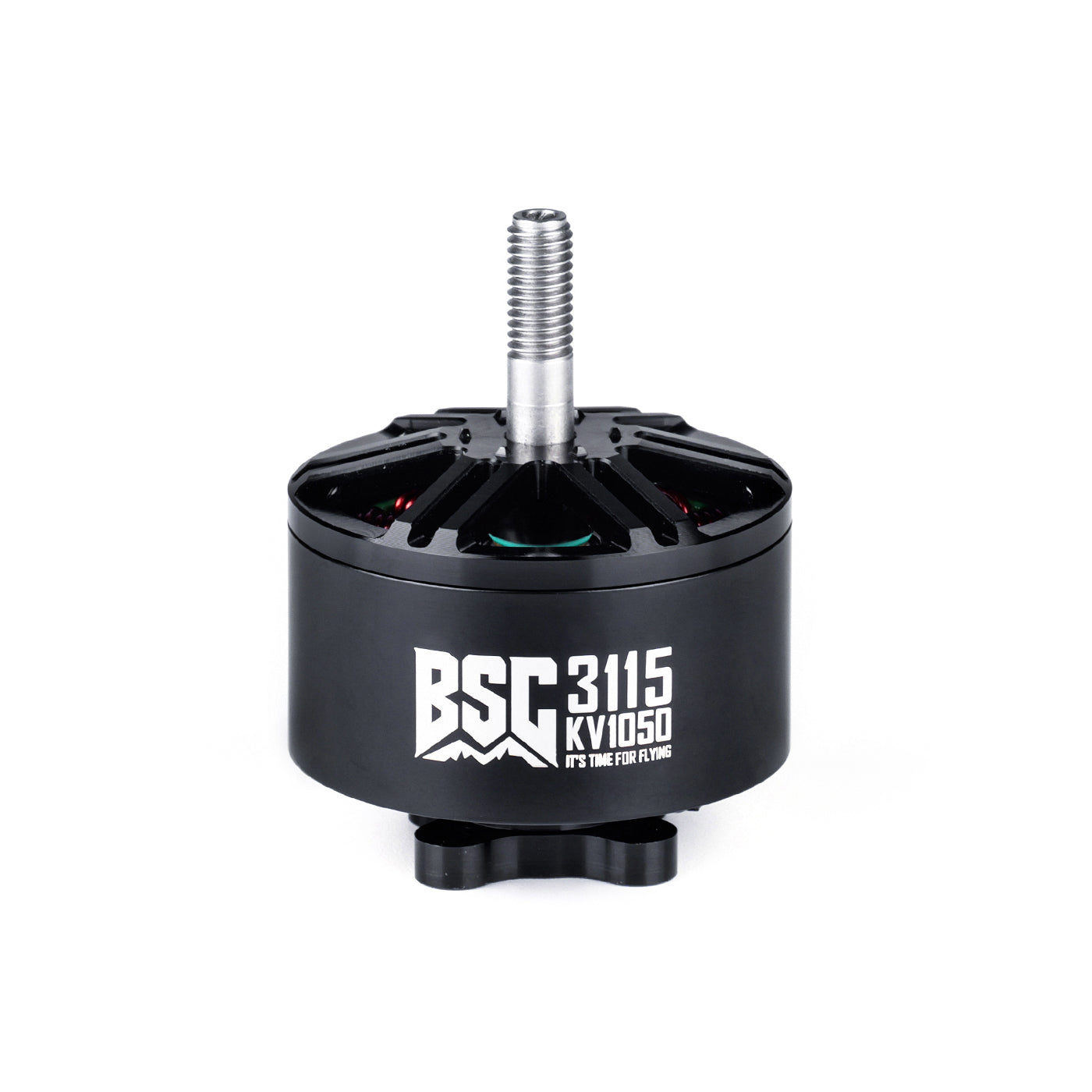

Il motore brushless MAD BSC3115 FPV presenta un alloggiamento nero compatto e un albero montato in alto per costruzioni FPV tipiche.

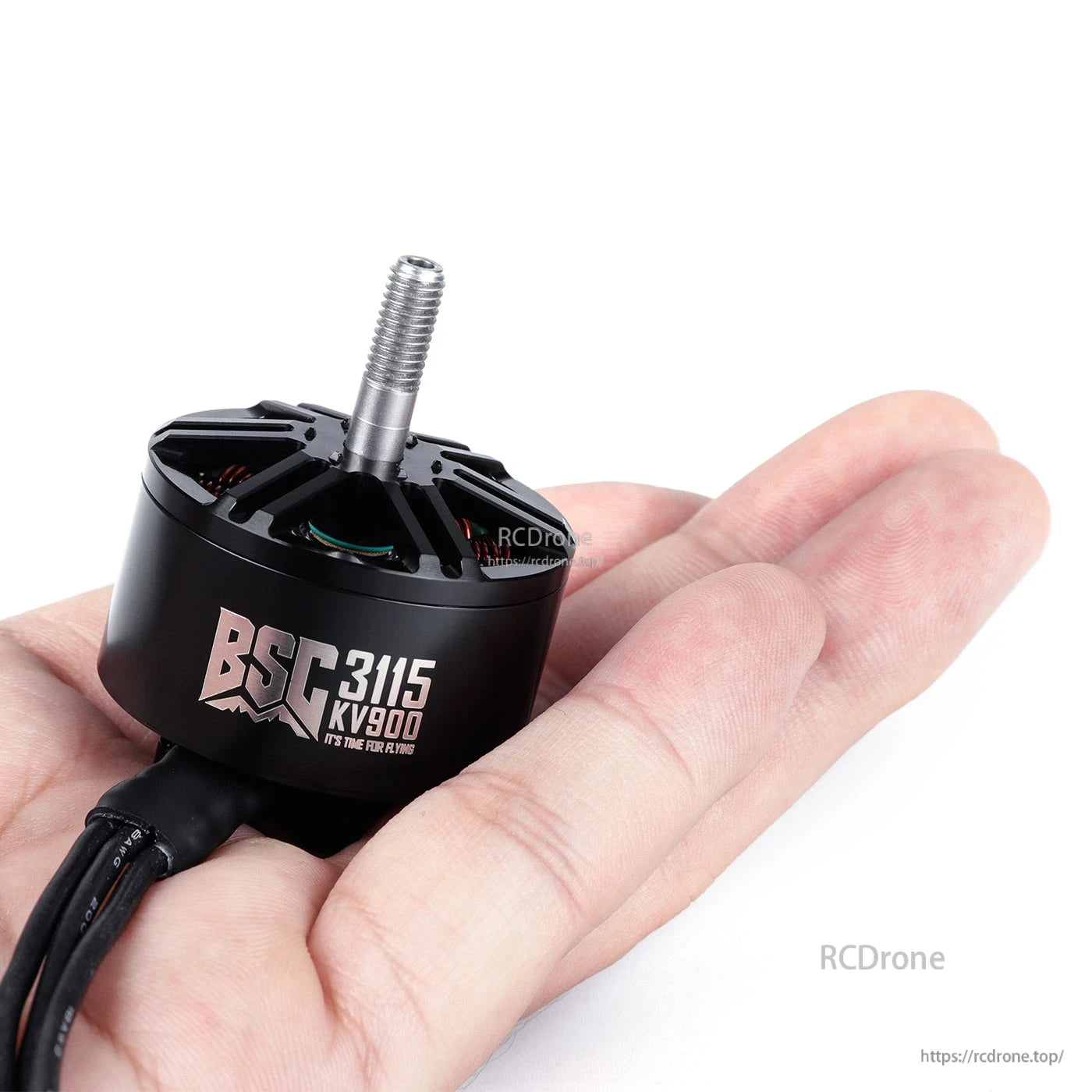

Il MAD BSC3115 V1.0 motore brushless presenta un albero filettato e cavi pre-attaccati per un'installazione semplice.

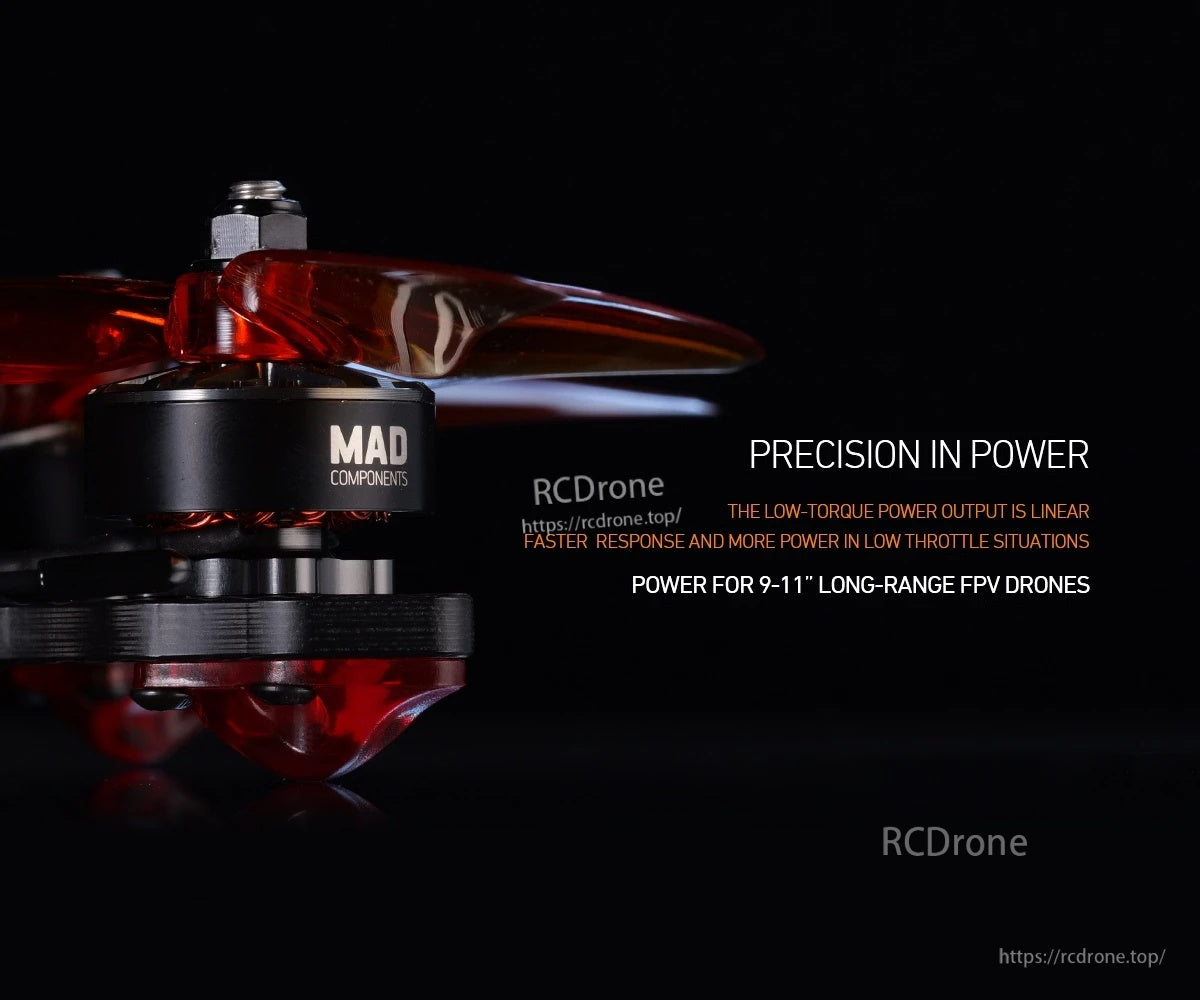

Il motore brushless MAD BSC3115 V1.0 è progettato per droni FPV a lungo raggio 9–11" e promuove un'uscita di potenza lineare a basso gas.

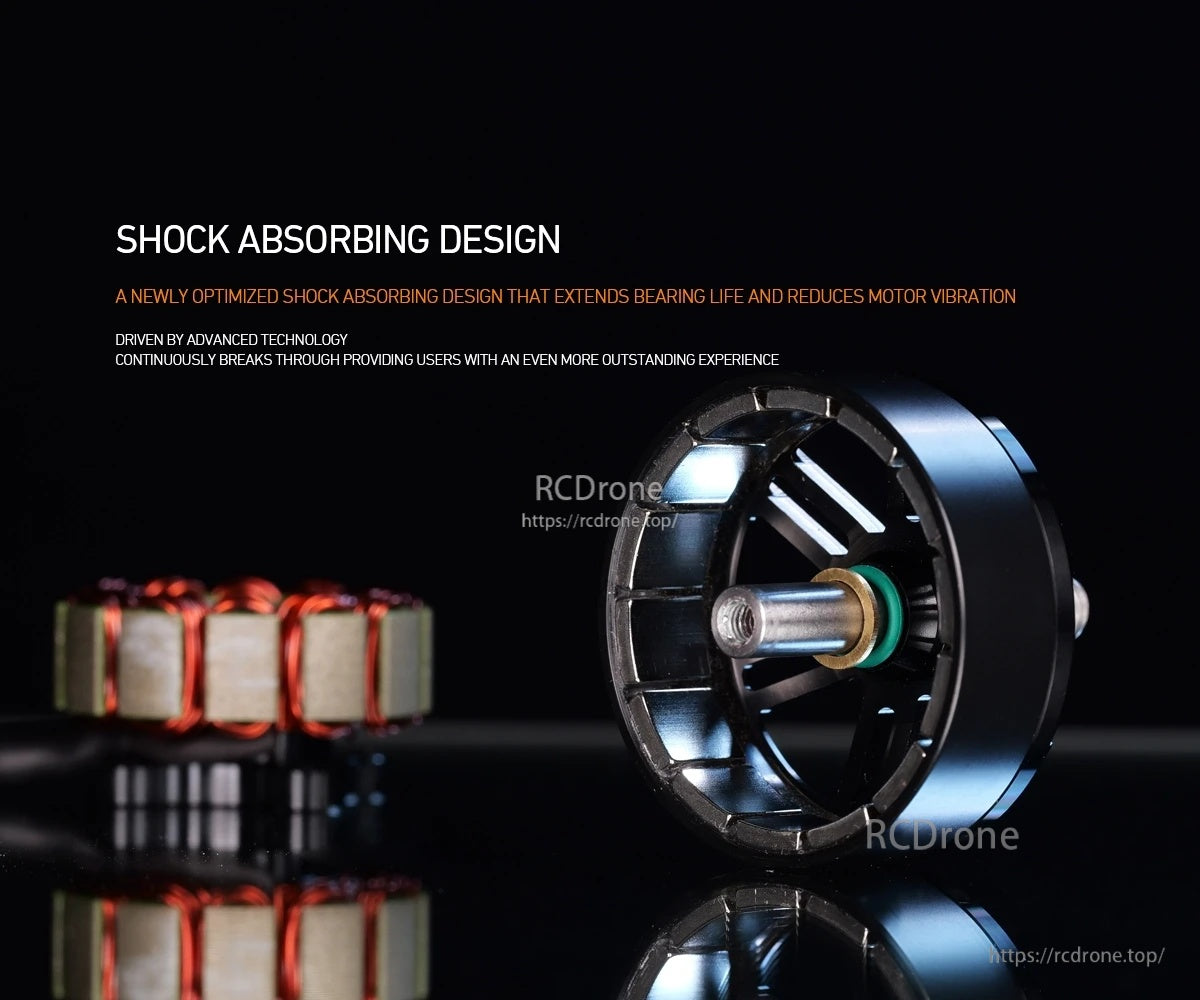

Il motore brushless MAD BSC3115 V1.0 utilizza un design ammortizzante per aiutare a ridurre le vibrazioni e prolungare la vita dei cuscinetti.

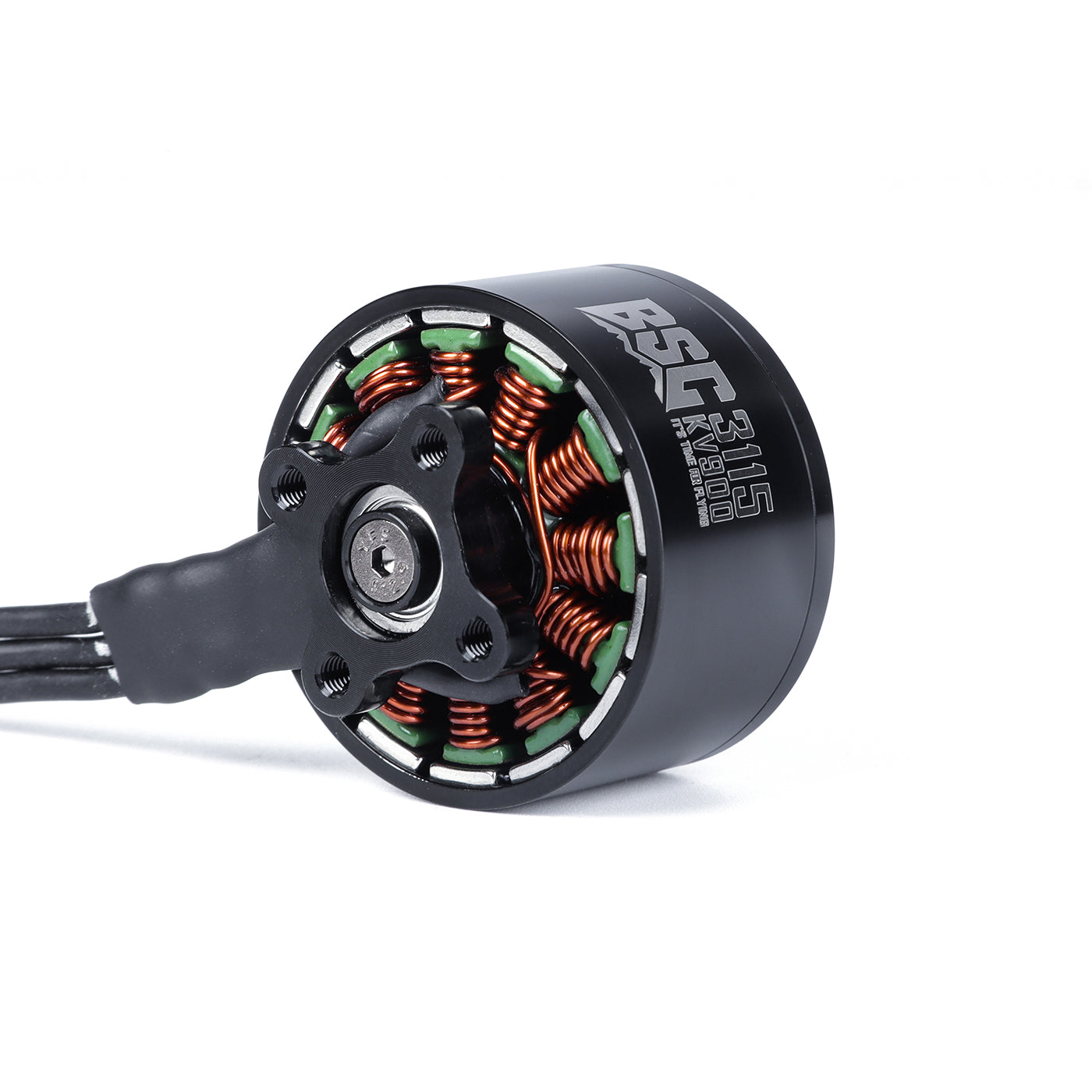

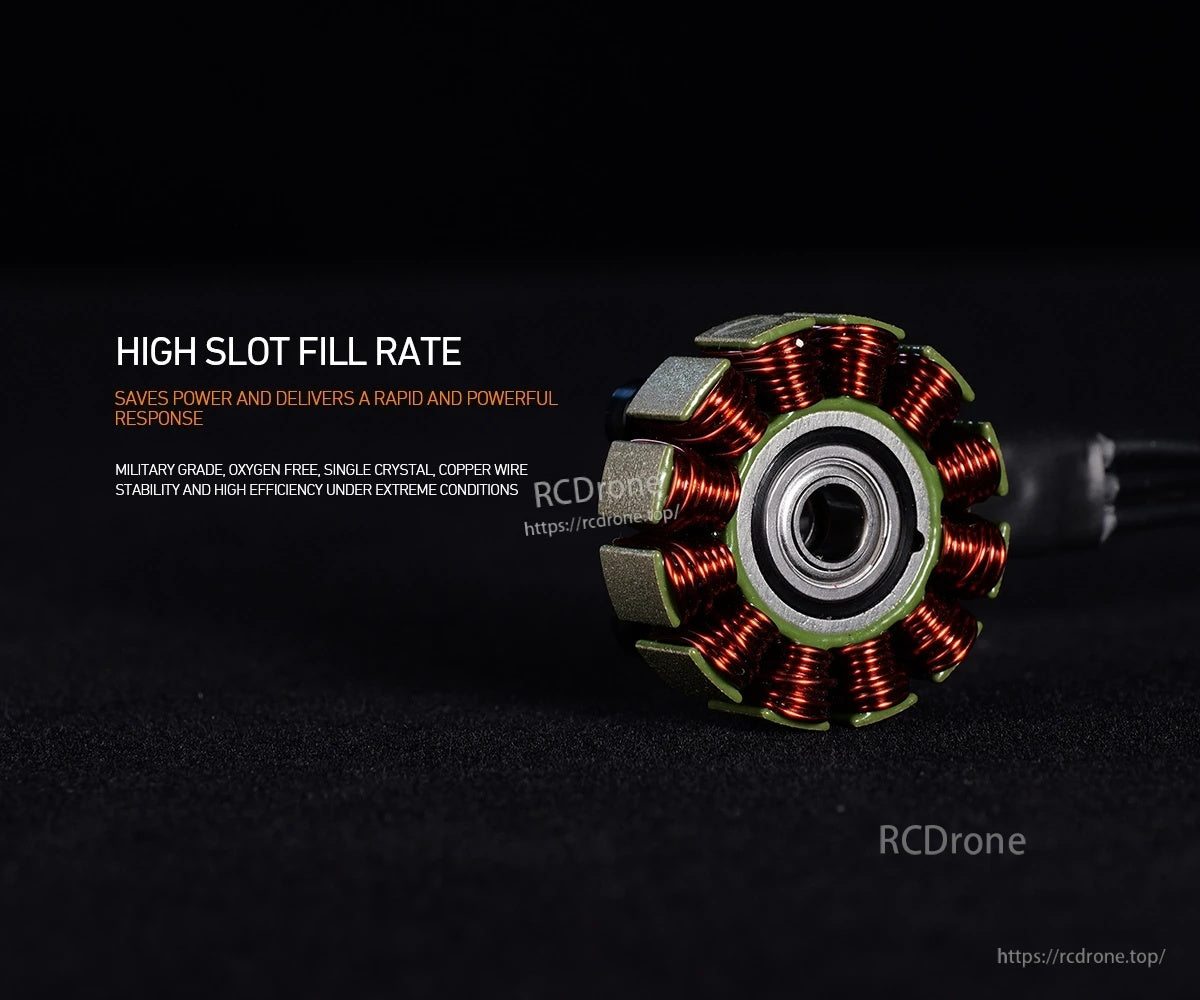

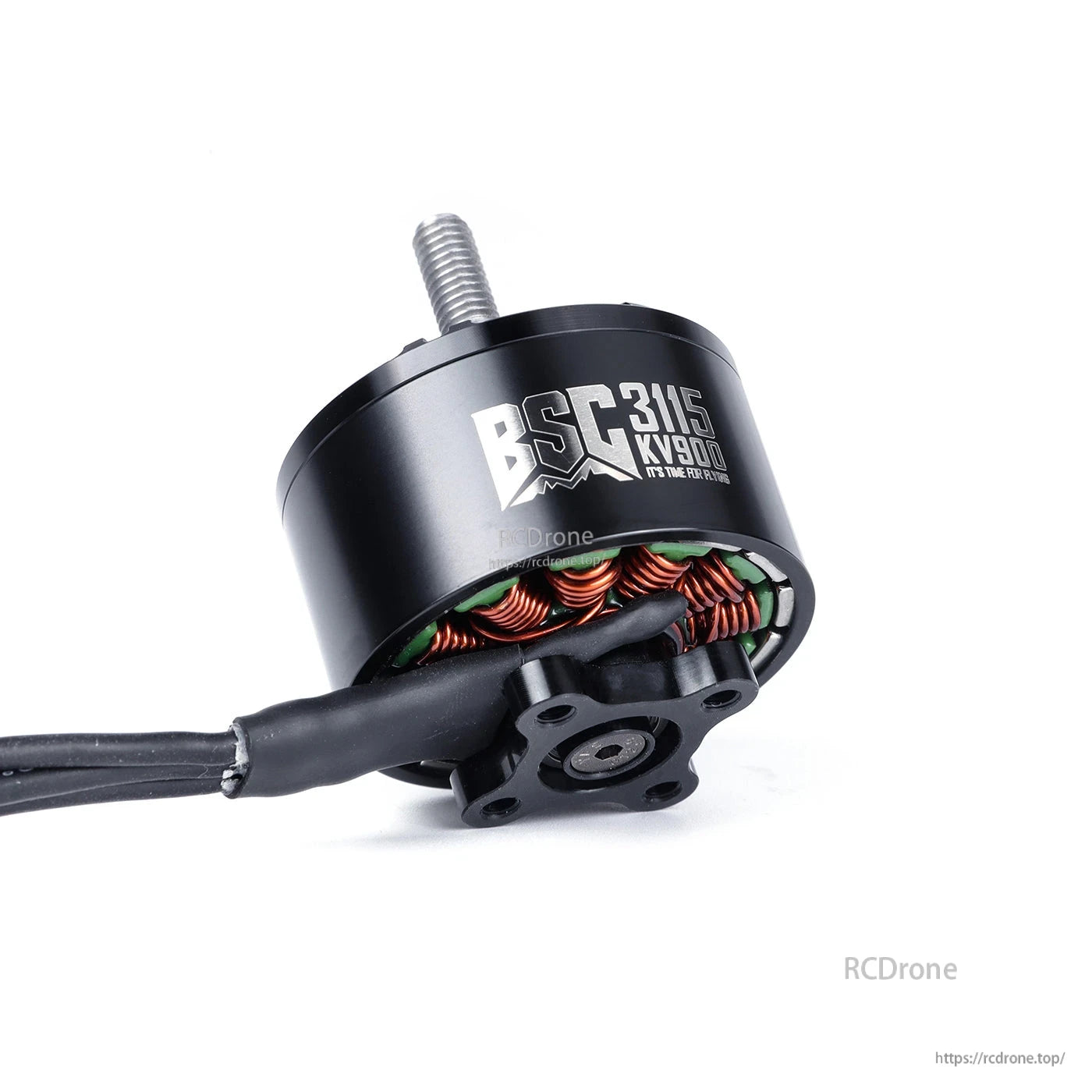

Il motore brushless MAD BSC3115 V1.0 presenta bobine di rame strettamente avvolte attorno a uno statore compatto per costruzioni di droni FPV.

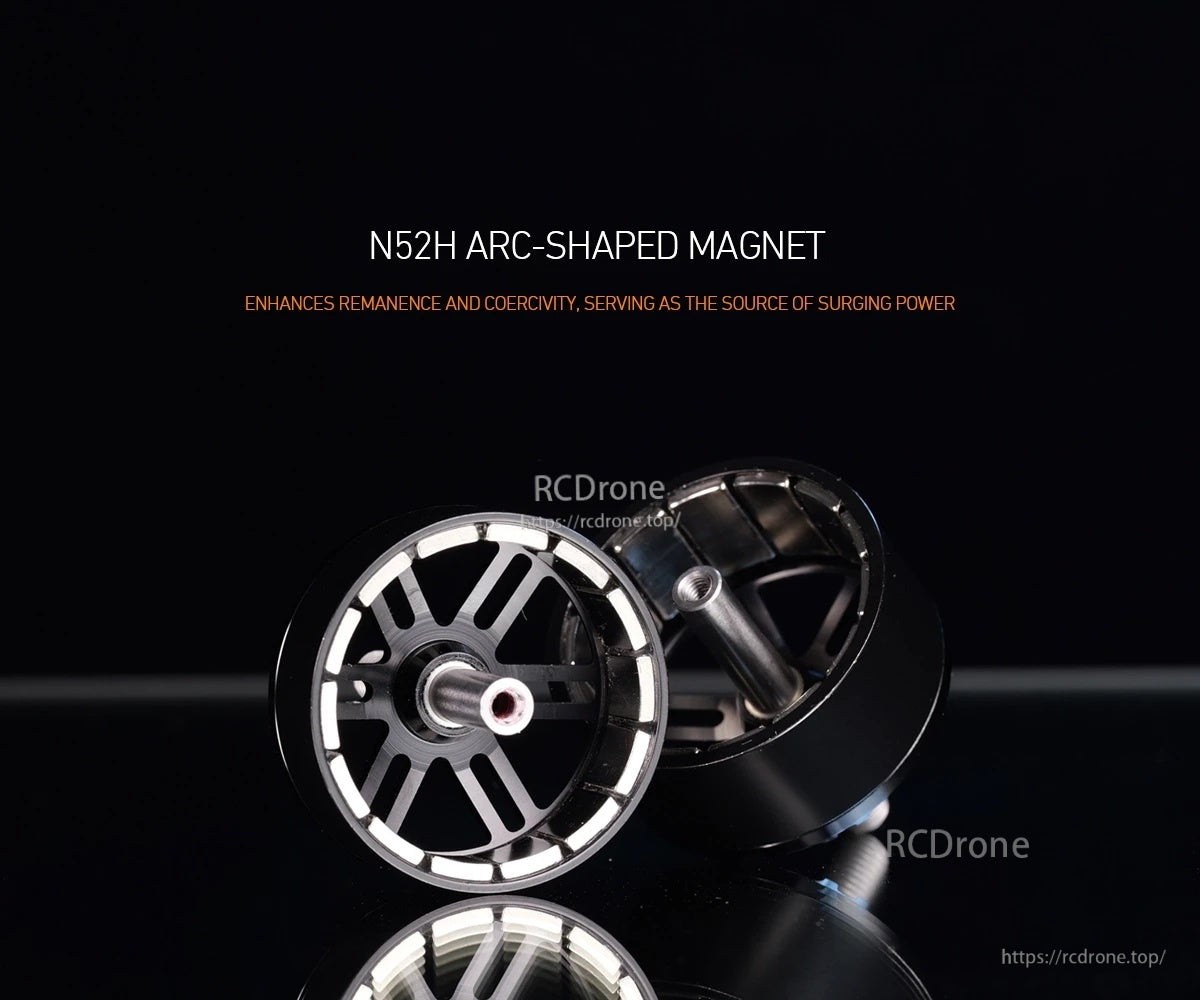

Il MAD BSC3115 V1.0 motore brushless utilizza magneti a forma d'arco N52H e un design a campana ventilata per un setup FPV pulito e durevole.

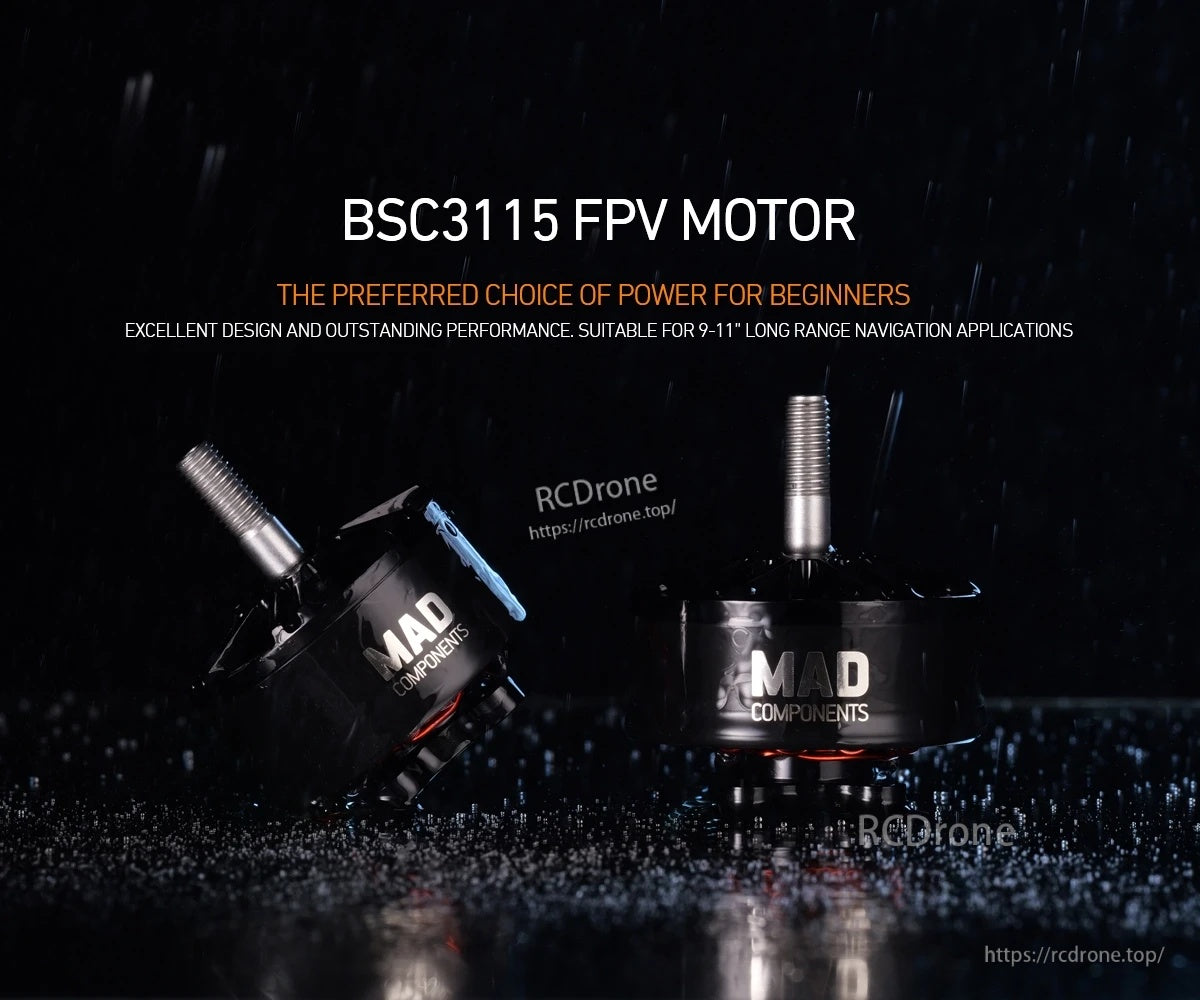

Il MAD BSC3115 V1.0 fa parte della gamma MAD Motor, con chiare opzioni di serie per diverse costruzioni FPV.

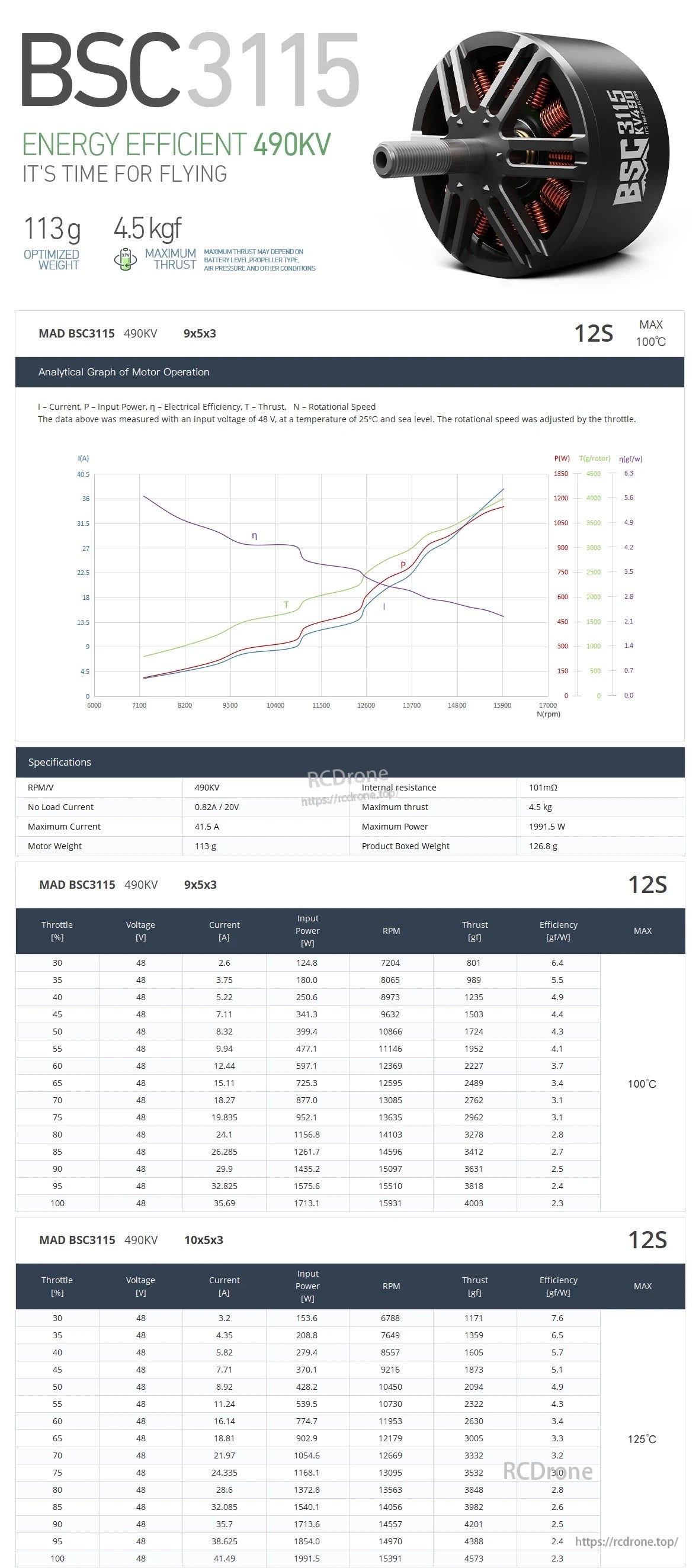

La scheda tecnica del motore MAD BSC3115 V1.0 490KV elenca un peso di 113g e fino a 4.5kg di spinta, con curve di prestazione e tabelle di test per riferimento al setup.

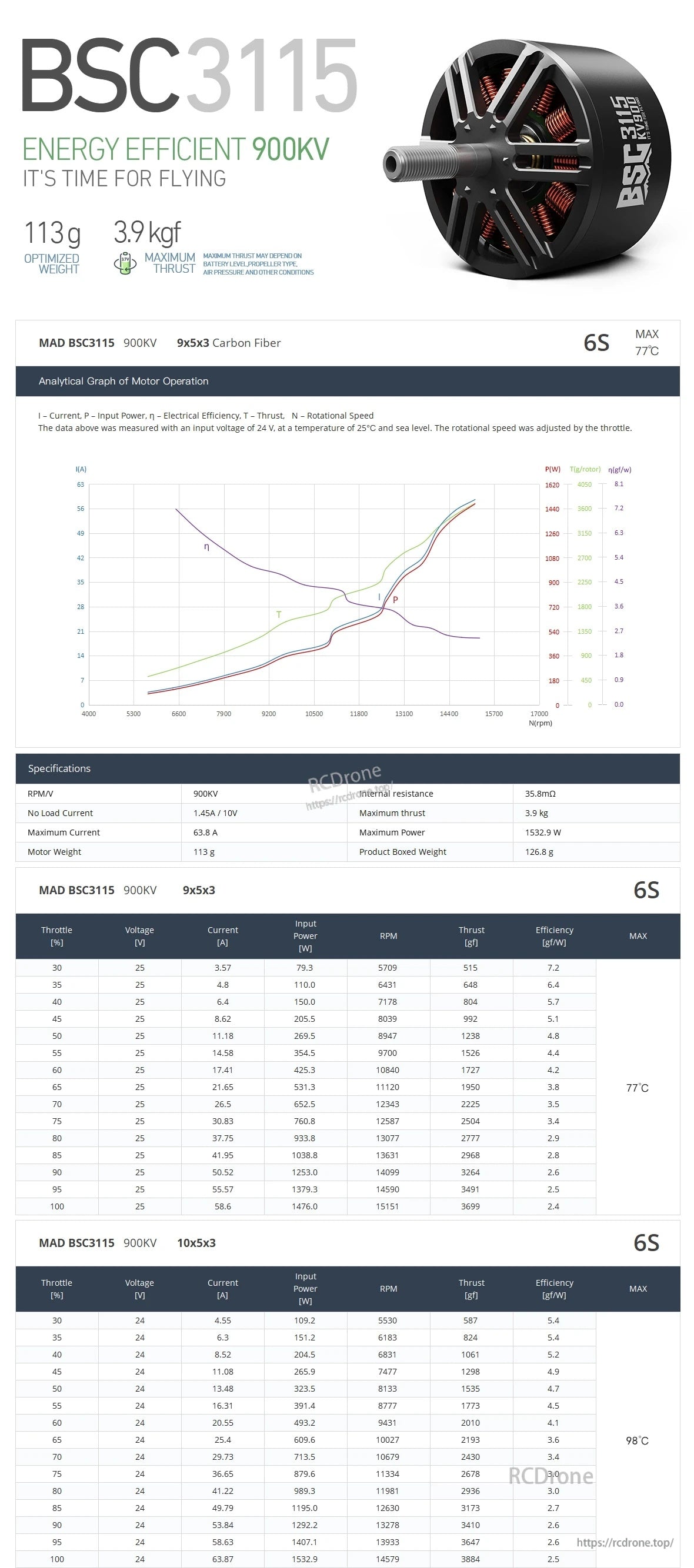

Il motore brushless MAD BSC3115 V1.0 900KV include curve di prestazione e tabelle di test per aiutarti a scegliere le eliche e ottimizzare il tuo setup.
