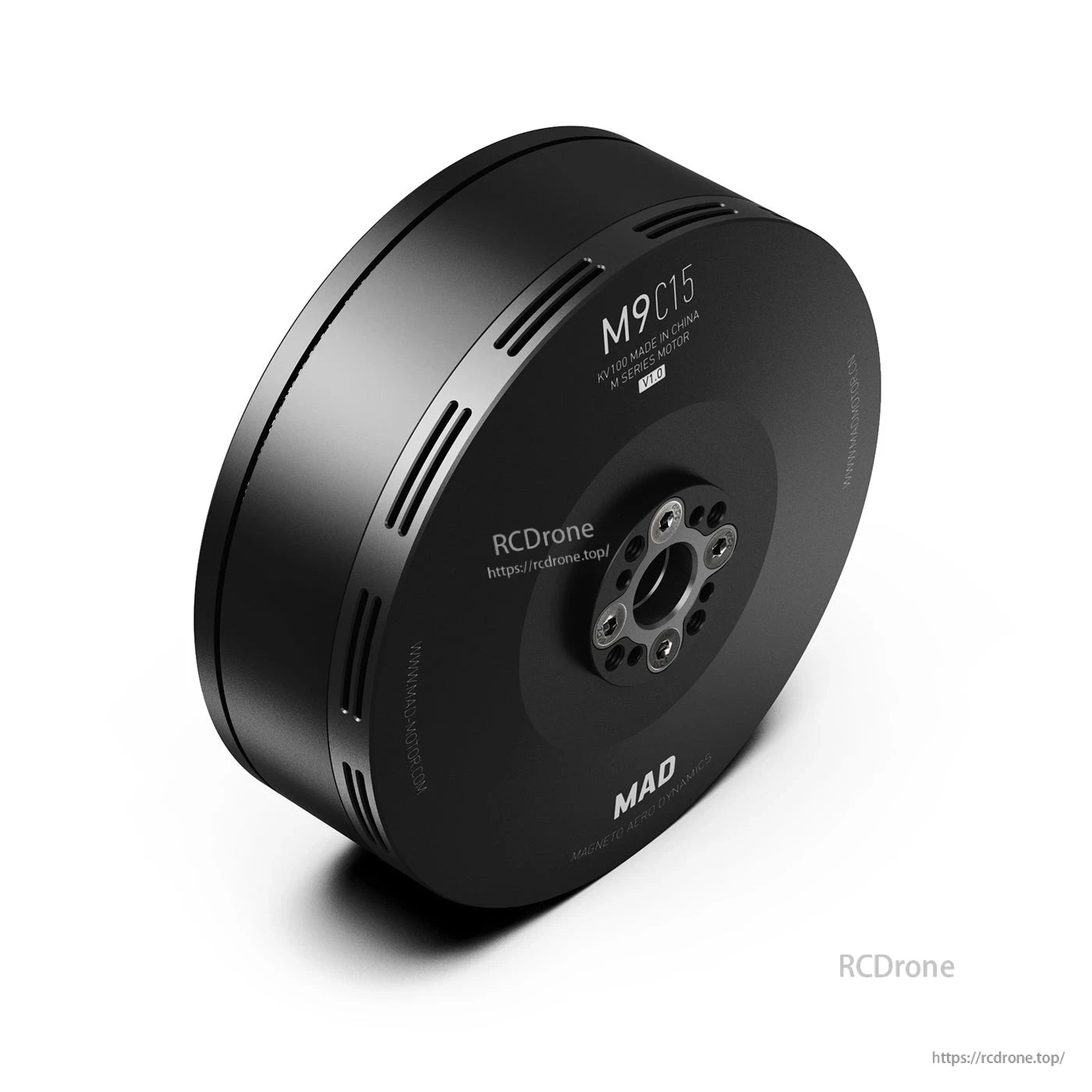

Motore per drone MAD M9C15 IPE V1.0 100KV 12S, spinta max 17,7kg, IP45, motore UAV per carichi pesanti 595g

MAD

$433.50 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Opzione KV 100KV

Quantità

Visualizza dettagli completi

Panoramica

Il MAD M9C15 IPE V1.0 è un motore per droni progettato per piattaforme UAV a sollevamento pesante, ottimizzato per richieste di spinta ultra-alte con basso consumo energetico quando utilizzato con eliche in fibra di carbonio da 34–36 pollici.

Spinta sostenuta	6~8 kg
Spinta massima	17.7 kg
KV / Tensione	100KV / 12S
Peso	595 g
Efficienza	>82%

Caratteristiche principali

Progettato per carichi singoli da 6–8 kg con eliche in fibra di carbonio da 34–36 pollici
Spinta massima fino a 17.7 kg per asse
Design del nucleo del motore 36N42P per un'uscita di coppia più fluida
Costruzione in alluminio 7075-T6 con albero in acciaio rinforzato
Ottimizzato tramite simulazione della densità del flusso magnetico e inclusione magnetica

Per supporto alla compatibilità e integrazione (ESC, selezione dell'elica e connettori), contattare https://rcdrone.top/ o support@rcdrone.top.

Specifiche

Modello del motore	MAD M9C15 IPE V1.0
KV (RPM/V)	100 KV
Tensione nominale	Batteria LiPo 12S
Spinta di hover raccomandata	6.0~8.0 kgf
Spinta massima	17.7 kg
Peso del motore	595 g
Corrente a vuoto	1.3 A / 30 V
Resistenza interna	45 mΩ
Corrente massima	75.7 A
Potenza massima	3519 W
Momento torcentale massimo	7.6 Nm
ESC raccomandato	MAD AMPX 80A (5-14S)
Eliche raccomandate	34x11.2, 36x11.5
Peso al decollo del rotore singolo	6 kg ~ 8 kg
Peso al decollo UAV	12S-36": 32 kg (Quadcopter) / 48 kg (Hexacopter) / 64 kg (Octocopter)
Numero di coppie di poli	21

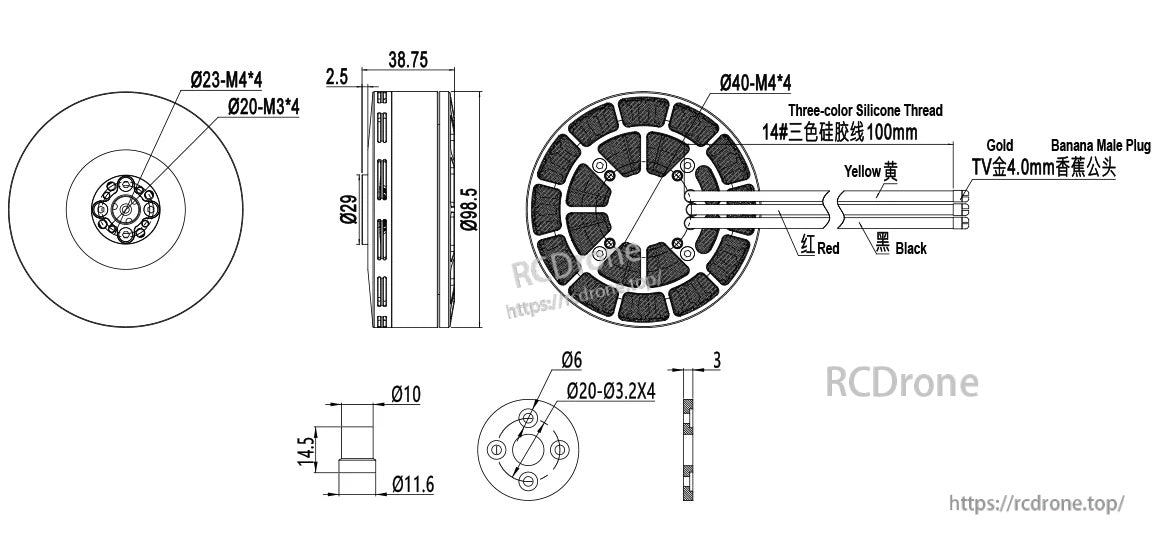

Dimensione del motore	D:98.5 x 38.75 mm
Statore	Anticorrosivo
Grado di filo verniciato	180°C
Grado di magnete	150°C
Grado di protezione	IP45
Dissipazione di calore centrifuga	SÌ
Bilanciamento del rotore	≤5 mg
Bilanciamento del motore	≤10 mg
Cuscinetto	6902*2
Diametro dell'albero	IN: 15 mm
Fori di montaggio dell'elica	D:20 M3x4, D:23 M4x4
Fori di montaggio del motore	D:40 M4x4
Cavo	Filo in silicone 14#, 100 mm (giallo/rosso/nero)
Connettore	4.0 mm spina maschio banana
Test dirompente	500 V

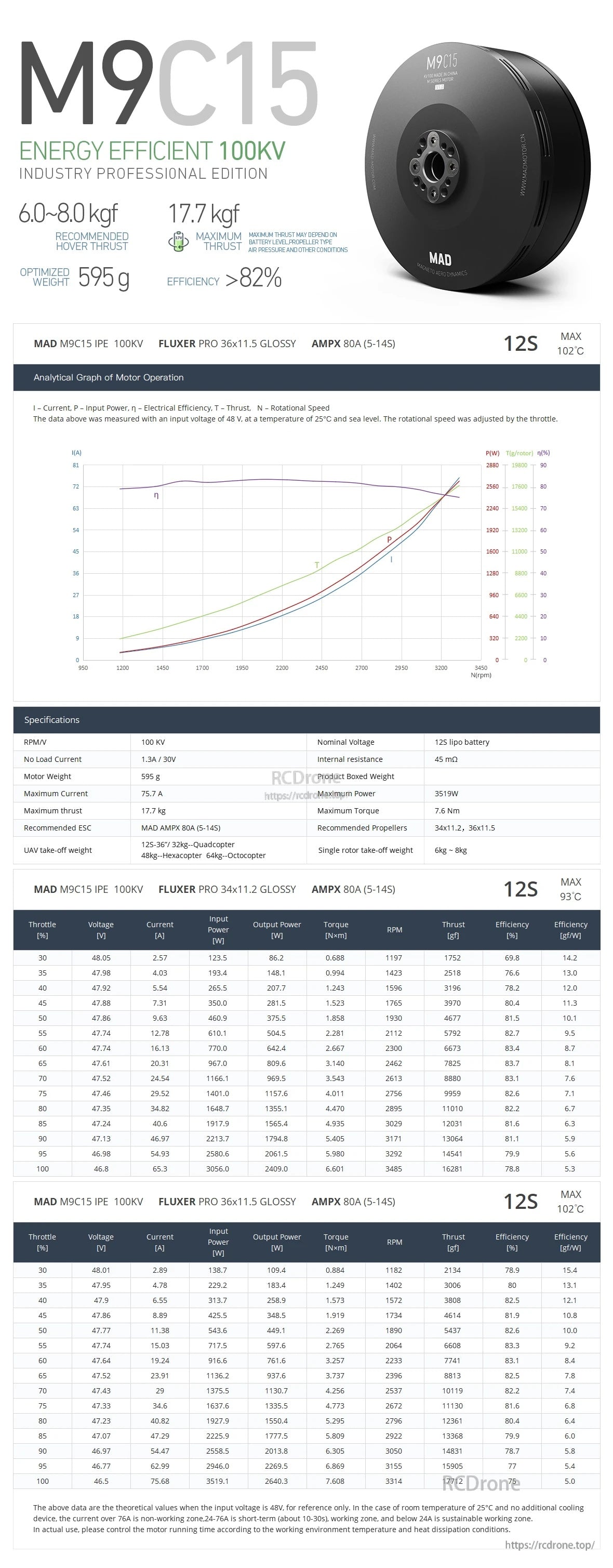

Dati di prestazione (misurati a 12S / 48 V)

Parametri del grafico analitico: I = corrente, P = potenza in ingresso, η = efficienza elettrica, T = spinta, N = velocità di rotazione.

FLUXER PRO 34x11.2 LUCIDO (12S, Max 93°C)

Acceleratore (%)	Voltaggio (V)	Corrente (A)	Potenza in ingresso (W)	Potenza in uscita (W)	Coppia (Nm)	RPM	Spinta (gf)	Efficienza (%)	Efficienza (gf/W)
30	48.05	2.57	123.5	86.2	0.688	1197	1752	69.8	14.2
35	47.98	4.03	193.4	148.1	0.994	1423	2518	76.6	13.0
40	47.92	5.54	265.5	207.7	1.243	1596	3196	78.2	12.0
45	47.88	7.31	350.0	281.3	1.523	1765	3970	80.4	11.3
50	47.86	9.63	460.9	375.5	1.858	1930	4677	81.5	10.1
55	47.74	12.78	610.1	504.5	2.281	2112	5792	82.7	9.5
60	47.74	16.13	770.0	642.4	2.667	2300	6673	83.4	8.7
65	47.61	20.31	967.0	809.6	3.140	2462	7825	83.7	8.1
70	47.52	24.54	1166.1	969.5	3.543	2613	8880	83.1	7.6
75	47.46	29.52	1401.0	1157.6	4.011	2756	9959	82.6	7.1
80	47.35	34.82	1648.7	1355.5	4.470	2895	11010	82.2	6.7
85	47.24	40.6	1917.9	1565.4	4.935	3029	12031	81.6	6.3
90	47.13	46.97	2213.7	1794.8	5.405	3171	13064	81.1	5.9
95	46.98	54.93	2580.6	2061.5	5.980	3292	14541	79.9	5.6
100	46.8	65.3	3056.0	2409.0	6.601	3485	16281	78.8	5.3

FLUXER PRO 36x11.5 LUCIDO (12S, Max 102°C)

Acceleratore (%)	Voltaggio (V)	Corrente (A)	Potenza di ingresso (W)	Potenza di uscita (W)	Momento torcentale (Nm)	RPM	Spinta (gf)	Efficienza (%)	Efficienza (gf/W)
30	48.01	2.89	138.7	109.4	0.884	1182	2134	78.9	15.4
35	47.95	4.78	229.2	183.4	1.249	1402	3006	80	13.1
40	47.9	6.55	313.7	258.9	1.573	1572	3808	82.5	12.1
45	47.86	8.89	425.5	348.5	1.919	1734	4614	81.9	10.8
50	47.77	11.38	543.6	449.1	2.269	1890	5437	82.6	10.0
55	47.74	15.03	717.5	597.6	2.765	2064	6608	83.3	9.2
60	47.64	19.24	916.6	761.6	3.257	2233	7741	83.1	8.4
65	47.52	23.91	1136.2	937.6	3.737	2396	8813	82.5	7.8
70	47.43	29	1375.5	1130.7	4.256	2537	10119	82.2	7.4
75	47.33	34.6	1637.6	1335.5	4.773	2672	11130	81.6	6.8
80	47.23	40.82	1927.9	1550.4	5.295	2796	12361	80.4	6.4
85	47.07	47.29	2225.9	1777.5	5.809	2922	13368	79.9	6.0
90	46.97	54.47	2558.5	2013.8	6.305	3050	14831	78.7	5.8
95	46.77	62.99	2946.0	2269.5	6.869	3155	15905	77	5.4
100	46.5	75.68	3519.1	2640.3	7.608	3314	17723	75	5.0

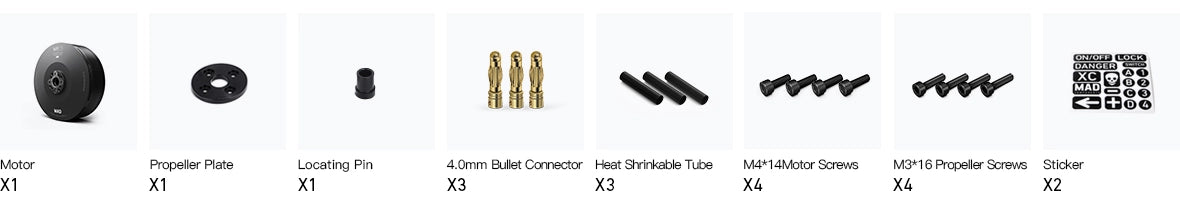

Incluso

Motore x1
Piastra dell'elica x1
Perno di posizionamento x1
4.0 mm connettore a proiettile x3
Tubo termorestringente x3
Viti per motore M4x14 x4
Viti per elica M3x16 x4
Adesivo x2

Applicazioni

Droni da sollevamento pesante con eliche in carbonio da 34–36 pollici
Piattaforme UAV industriali con carico del rotore da 6–8 kg

Dettagli

Il motore MAD M9C15 IPE V1.0 utilizza un cavo in silicone a tre colori (giallo/rosso/nero) con un connettore da 4,0 mm per semplificare il cablaggio.

Il set motore MAD M9C15 IPE V1.0 include una piastra per elica, un perno di posizionamento, connettori a proiettile, tubi termorestringenti e viti di montaggio per l'installazione.
