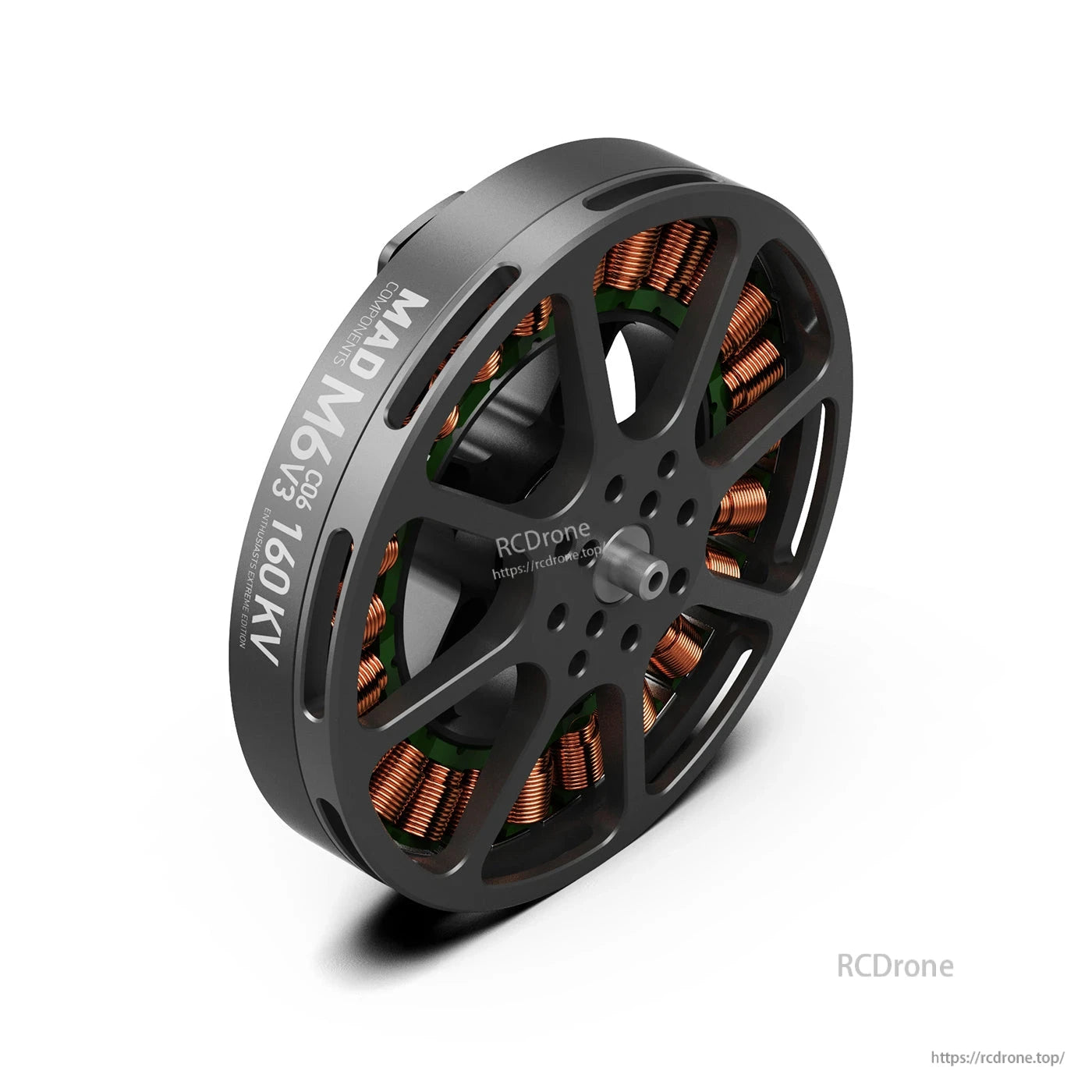

• MAD Antimatter M6C06 V3 EEE Brushless Drone Motor, MAD Antimatter M6 V3 160KV brushless drone motor with open-spoke housing and exposed copper windings
  • MAD Antimatter M6C06 V3 EEE brushless drone motor, top view with copper windings and open spoke rotor
  • MAD Antimatter M6C06 V3 EEE brushless drone motor close-up with open stator and exposed copper windings
  • MAD Antimatter M6C06 V3 EEE Brushless Drone Motor, MAD Antimatter M6C06 V3 brushless drone motor with low-profile black housing and 160KV marking
  • MAD Antimatter M6C06 V3 EEE Brushless Drone Motor, MAD Antimatter M6C06 V3 160KV brushless drone motor with low-profile black housing and visible copper windings
  • MAD Antimatter M6C06 V3 EEE Brushless Drone Motor, MAD Antimatter M6C06 V3 brushless drone motor with black round frame and visible copper windings
1 6

MAD Antimatter M6C06 V3 EEE Motore Brushless per Drone 160KV 12S / 320KV 6S per eliche da 21–22 pollici

MAD Antimatter M6C06 V3 EEE Motore Brushless per Drone 160KV 12S / 320KV 6S per eliche da 21–22 pollici

MAD

$149.00 USD
$149.00 USD
In offerta Esaurito
Imposte incluse. Spese di spedizione calcolate al check-out.
OPZIONE KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visualizza dettagli completi

Panoramica

MAD Antimatter M6C06 EEE V3 è un motore per droni senza spazzole progettato per piattaforme multirotore di medie dimensioni, con una spinta di galleggiamento raccomandata di 2,0–3,0 kgf e supporto per eliche da 21–22 pollici (e.g. , FLUXER PRO 21x6.3 / 22x6.6 MATT).

Caratteristiche principali

  • Due configurazioni KV / tensione: 160KV (12S) e 320KV (6S).
  • Dissipazione del calore centrifuga indipendente.
  • Design di protezione dalla pioggia.
  • Rotore e motore bilanciati: Bilanciamento del rotore ≤5 mg; Bilanciamento del motore ≤10 mg.
  • Statore anticorrosivo; filo verniciato grado 180°C; grado del magnete 150°C.
  • Compatibilità ESC dichiarata: XROTOR Pro 60A, AMPX 60A, FOC 60A14S; configurazioni testate mostrate con AMPX 40A (5–14S) / AMPX 60A (5–14S).

Specifiche

Generale (M6C06 V3 EEE)

Modello del motore MAD M6C06 V3 EEE
Numero di coppie di poli 14
Statore Anticorrosivo
Grado di filo smaltato 180°C
Grado di magnete 150°C
Grado di protezione Protezione dalla pioggia
Dissipazione del calore centrifuga Indipendente
Bilanciamento del rotore ≤5 mg
Bilanciamento del motore ≤10 mg
Cuscinetto 696ZZ*2
Test di rottura 500 V
Dimensione del motore D:72.1 × 22.4 mm
Cavo 60 mm, 16# AWG (Nero) silicone
Diametro dell'albero IN: 4 mm
Fori di montaggio del motore D:32 M4×4
Fori di montaggio dell'elica D:12 M3×4, D:18 M3×4, D:20 M3×4

Versione 160KV (12S)

KV 160KV
Tensione nominale Batteria lipo 12S
Spinta di volo raccomandata 2.0–3.0 kgf
Spinta massima 6.1 kgf
Peso ottimizzato / peso del motore 157 g
Efficienza >83%
Corrente a vuoto 0.5A / 30V
Resistenza interna 163 mΩ
Corrente massima 22.43 A
Potenza massima 1075 W
Momento massimo 1.48 Nm
ESC raccomandato MAD AMPX 40A (5–14S)
Eliche raccomandate 21x6.3, 22x6.6
Peso al decollo del rotore singolo 2 kg–3 kg
Peso al decollo UAV 12S-22"/9kg-Quadricottero; 13.5kg-Eccottero; 18.5kg-Ottocottero
Peso del prodotto imballato 287 g (110 × 110 × 55 mm)
Configurazione testata mostrata FLUXER PRO 22x6.6 MATT; AMPX 40A (5–14S); MAX 84°C

Versione 320KV (6S)

KV 320KV
Tensione nominale Batteria lipo 6S
Spinta di volo raccomandata 2.0–3.0 kgf
Spinta massima 5.8 kgf
Peso ottimizzato / peso del motore 160 g
Efficienza >82%
Corrente a vuoto 1.0A / 20V
Resistenza interna 40 mΩ
Corrente massima 43.15 A
Potenza massima 1014 W
Momento massimo 1.41 Nm
ESC raccomandato MAD AMPX 40A (5–14S); AMPX 60A (5–14S)
Eliche raccomandate 21x6.3, 22x6.6
Peso al decollo del rotore singolo 2 kg–3 kg
Peso al decollo UAV 6S-22"/9kg-Quadricottero; 13kg-Eccocottero; 17.5kg-Ottocottero
Peso del prodotto imballato 290 g (110 × 110 × 55 mm)
Configurazione testata mostrata FLUXER PRO 22x6.6 MATT; AMPX 60A (5–14S); MAX 88°C

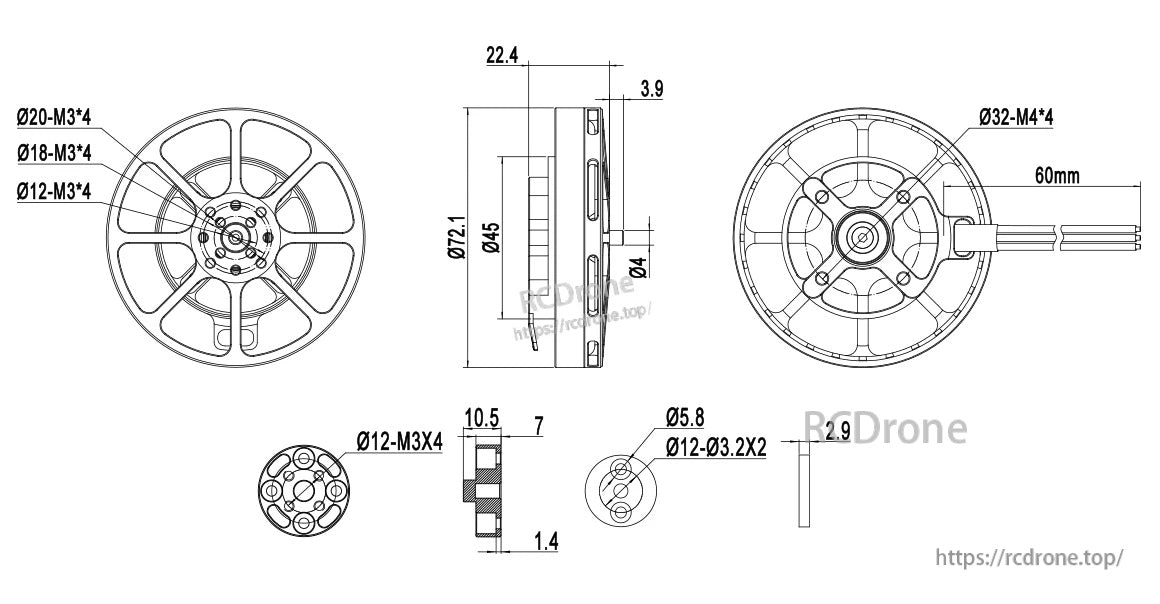

Dimensioni di disegno e montaggio

Diametro esterno Ø72.1
Spessore del corpo 22.4
Dimensione mostrata 3.9
Dimensioni mostrate Ø45
Modelli dei fori per il propulsore (mostrati) Ø12-M3*4; Ø18-M3*4; Ø20-M3*4
Modello di montaggio del motore (mostrato) Ø32-M4*4
Lunghezza del cavo (mostrata) 60 mm
Dimensioni aggiuntive mostrate 10.5; 7; 1.4; Ø5.8; Ø12-Ø3.2X2; 2.9

Dati di prestazione (Tabelle del gas)

160KV (12S) — FLUXER PRO 21x6.3 MATT — AMPX 40A (5–14S) — MAX 79°C

Acceleratore [%] Voltaggio [V] Corrente [A] Potenza di ingresso [W] Potenza di uscita [W] Momento torcentale [N*m] RPM Spinta [gf] Efficienza [%] Efficienza [gf/W]
40 48.53 2.20 106.8 89.2 0.309 2757 1231 83.60 11.5
42 48.53 2.40 116.6 97.9 0.324 2886 1329 84.00 11.4
44 48.51 2.73 132.2 111.3 0.353 3010 1498 84.20 11.3
46 48.49 3.05 148.0 125.8 0.383 3137 1624 85.00 11.0
48 48.48 3.36 162.8 141.4 0.414 3262 1741 86.90 10.7
50 48.47 3.75 181.6 158.8 0.448 3386 1897 87.50 10.4
52 48.45 4.20 203.5 174.7 0.476 3505 2053 85.90 10.1
54 48.44 4.64 224.8 193.0 0.508 3629 2166 85.90 9.6
56 48.39 5.10 246.8 212.0 0.541 3742 2310 85.90 9.4
58 48.44 5.64 273.2 233.8 0.580 3850 2514 85.60 9.2
60 48.37 6.17 298.2 254.9 0.615 3957 2688 85.50 9.0
62 48.35 6.67 322.5 276.7 0.650 4065 2826 85.80 8.8
64 48.31 7.15 345.3 296.1 0.677 4177 2943 85.80 8.5
66 48.29 7.55 364.3 317.0 0.709 4270 3015 87.00 8.3
68 48.28 8.21 396.5 341.4 0.745 4376 3154 86.10 8.0
70 48.25 8.92 430.2 368.4 0.787 4470 3343 85.60 7.8
80 48.16 12.11 583.0 498.4 0.963 4942 4123 85.50 7.1
90 48.07 15.98 767.9 647.5 1.152 5368 4963 84.30 6.5
100 47.96 19.65 942.4 776.0 1.298 5709 5612 82.40 6.0

160KV (12S) — FLUXER PRO 22x6.6 MATT — AMPX 40A (5–14S) — MAX 84°C

Acceleratore [%] Voltaggio [V] Corrente [A] Potenza di ingresso [W] Potenza di uscita [W] Momento torcentale [N*m] RPM Spinta [gf] Efficienza [%] Efficienza [gf/W]
40 48.49 2.51 121.7 103.5 0.368 2685 1508 85.05 12.4
42 48.48 2.88 139.8 117.5 0.400 2806 1647 84.09 11.8
44 48.47 3.32 161.0 132.8 0.433 2928 1793 82.48 11.1
46 48.46 3.66 177.3 149.7 0.469 3049 1948 84.47 11.0
48 48.43 4.01 194.3 167.1 0.503 3173 2086 86.02 10.7
50 48.43 4.48 217.2 186.9 0.544 3280 2276 86.06 10.5
52 48.43 5.02 242.6 207.3 0.583 3395 2428 85.43 10.0
54 48.39 5.47 264.7 227.7 0.620 3507 2576 86.01 9.7
56 48.37 6.13 296.3 250.6 0.662 3615 2739 84.59 9.2
58 48.34 6.65 321.6 273.2 0.701 3721 2886 84.95 9.0
60 48.33 7.15 345.7 296.0 0.740 3820 3056 85.62 8.8
62 48.35 7.84 378.7 321.0 0.782 3920 3243 84.78 8.6
64 48.31 8.35 403.1 343.4 0.814 4028 3378 85.18 8.4
66 48.27 8.98 433.3 368.8 0.855 4119 3592 85.11 8.3
68 48.26 9.69 467.8 392.5 0.888 4221 3717 83.91 7.9
70 48.24 10.33 498.3 417.8 0.926 4308 3877 83.83 7.8
80 48.13 13.96 671.8 558.8 1.121 4761 4646 83.18 6.9
90 48.04 18.28 878.3 716.8 1.332 5139 5533 81.62 6.3
100 47.92 22.43 1075.0 845.3 1.483 5443 6137 78.63 5.7

320KV (6S) — FLUXER PRO 21x6.3 MATT — AMPX 40A (5–14S) — MAX 82°C

Acceleratore [%] Voltaggio [V] Corrente [A] Potenza in ingresso [W] Potenza in uscita [W] Momento torcentale [N*m] RPM Spinta [gf] Efficienza [%] Efficienza [gf/W]
40 24.49 4.53 110.8 88.9 0.305 2785 1280 80.30 11.5
42 24.46 5.08 124.3 103.5 0.340 2907 1421 83.30 11.4
44 24.45 5.84 142.7 116.5 0.367 3030 1545 81.60 10.8
46 24.41 6.48 158.1 131.8 0.399 3154 1687 83.50 10.7
48 24.37 7.05 171.9 142.1 0.415 3271 1782 82.70 10.4
50 24.36 7.90 192.4 158.1 0.445 3392 1915 82.10 10.0
52 24.33 8.66 210.7 173.4 0.472 3509 2056 82.30 9.8
54 24.30 9.62 233.6 190.9 0.505 3610 2188 81.70 9.4
56 24.27 10.37 251.6 206.6 0.530 3722 2286 82.10 9.1
58 24.25 11.38 275.9 225.9 0.564 3825 2463 81.90 8.9
60 24.21 12.21 295.7 248.2 0.604 3924 2591 83.90 8.8
62 24.18 13.28 321.3 268.9 0.638 4024 2728 83.70 8.5
64 24.17 14.28 345.1 289.4 0.671 4119 2857 83.90 8.3
66 24.14 15.34 370.4 309.8 0.703 4209 2994 83.70 8.1
68 24.11 16.30 393.1 328.6 0.729 4304 3101 83.60 7.9
70 24.08 17.47 420.5 352.7 0.766 4397 3280 83.90 7.8
80 23.92 23.63 565.3 467.8 0.926 4824 3947 82.80 7.0
90 23.74 30.81 731.3 595.8 1.092 5210 4659 81.50 6.4
100 23.57 37.41 881.7 705.8 1.218 5534 5172 80.10 5.9

320KV (6S) — FLUXER PRO 22x6.6 MATT — AMPX 60A (5–14S) — MAX 88°C

Acceleratore [%] Voltaggio [V] Corrente [A] Potenza di ingresso [W] Potenza di uscita [W] Momento torcentale [N*m] RPM Spinta [gf] Efficienza [%] Efficienza [gf/W]
40 24.46 5.27 129.0 110.7 0.392 2696 1512 85.80 11.7
42 24.44 6.14 150.0 124.8 0.423 2818 1632 83.20 10.9
44 24.41 6.64 162.1 139.9 0.455 2936 1755 86.30 10.8
46 24.37 7.59 185.0 157.6 0.494 3046 1930 85.20 10.4
48 24.33 8.38 204.0 173.4 0.524 3160 2058 85.00 10.1
50 24.33 9.20 226.3 192.5 0.563 3265 2239 85.10 9.9
52 24.31 10.29 250.1 211.1 0.598 3370 2378 84.40 9.5
54 24.29 11.12 270.0 228.1 0.625 3485 2490 84.50 9.2
56 24.25 12.11 293.6 248.7 0.662 3580 2641 84.70 9.0
58 24.23 13.07 316.6 267.7 0.693 3688 2773 84.50 8.8
60 24.20 14.39 348.1 290.9 0.737 3770 2979 83.60 8.6
62 24.16 15.46 373.6 312.5 0.772 3866 3128 83.70 8.4
64 24.13 16.84 406.4 336.8 0.814 3951 3305 82.90 8.1
66 24.11 18.02 434.4 359.6 0.850 4039 3457 82.80 8.0
68 24.08 19.10 459.8 380.5 0.878 4138 3554 82.70 7.7
70 24.04 20.53 493.4 405.9 0.921 4209 3760 82.30 7.6
80 23.89 27.52 657.5 527.7 1.092 4615 4476 80.30 6.8
90 23.70 35.31 836.8 658.5 1.267 4963 5243 78.70 6.3
100 23.52 43.15 1014.9 774.5 1.414 5230 5827 76.30 5.7

Note sulla Tabella delle Prestazioni (come indicato)

  • Tabelle 160KV: valori teorici quando la tensione di ingresso è 48V, solo per riferimento. A 25°C senza dispositivo di raffreddamento aggiuntivo: corrente oltre 22A è zona non operativa; 7–22A è zona operativa a breve termine (circa 10–30s); sotto 7A è zona operativa sostenibile.
  • Tabelle 320KV: valori teorici quando la tensione di ingresso è 24V, solo per riferimento. A 25°C senza dispositivo di raffreddamento aggiuntivo: corrente oltre 43A è zona non operativa; 13–43A è zona operativa a breve termine (circa 10–30s); sotto 13A è zona operativa sostenibile.

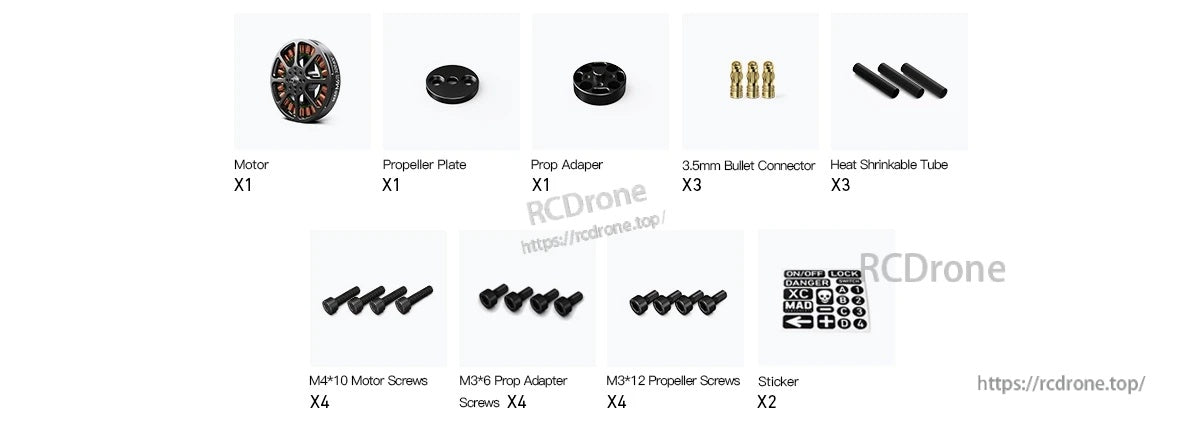

Cosa è incluso

  • Motore x1
  • Piastra dell'elica x1
  • Adattatore per elica x1
  • 3.5mm Connettore a proiettile x3
  • Tubo termorestringente x3
  • Viti per motore M4*10 x4
  • Viti per adattatore di elica M3*6 x4
  • Viti per elica M3*12 x4
  • Adesivo x2

Applicazioni

  • Piattaforme multirotore con requisiti di carico medio.
  • Droni per fotografia aerea che richiedono un sollevamento stabile.
  • Costruzioni mirate a un equilibrio tra spinta, efficienza e peso del motore.

Per supporto nella corrispondenza degli ESC, cablaggio o configurazione, contattare support@rcdrone.top or visitare https://rcdrone.top/.

Dettagli

MAD Antimatter M6C06 EEE V3 Drone Motor

Il motore utilizza modelli di fori di montaggio M3 e M4 e un corpo compatto da 32 mm per aiutare a pianificare l'installazione e il posizionamento delle viti nella tua costruzione.

MAD Antimatter M6C06 EEE V3 Drone Motor

Il motore brushless MAD Antimatter M6C06 V3 include un adattatore per elica, più set di viti, connettori a proiettile da 3,5 mm, tubi termorestringenti e adesivi per l'installazione.

MAD Antimatter M6C06 EEE V3 Drone Motor

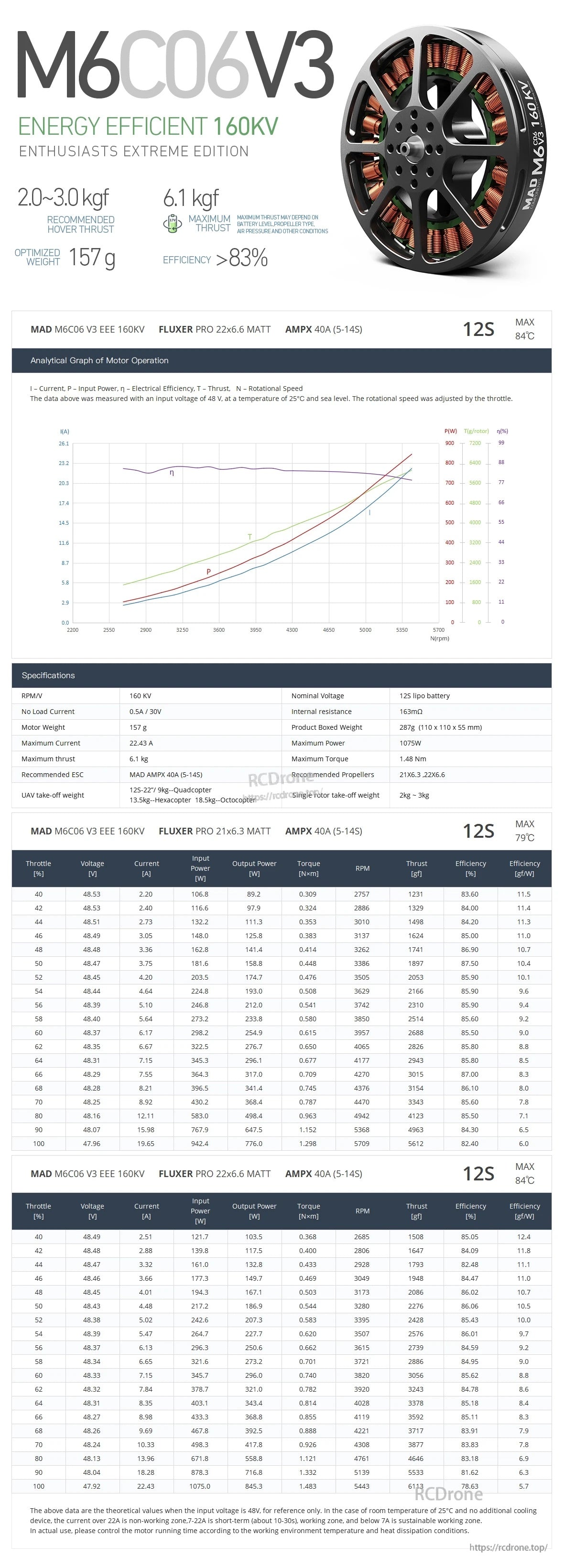

Il motore MAD Antimatter M6C06 V3 160KV è classificato per configurazioni 20–30S ed è elencato a 157 g con curve di prestazione per un abbinamento di potenza più semplice.

MAD Antimatter M6C06 EEE V3 Drone Motor

Il motore brushless M6C06 V3 320KV include dati di test per spinta, assorbimento di corrente ed efficienza attraverso diverse impostazioni dell'acceleratore per aiutare con la configurazione e la messa a punto.
