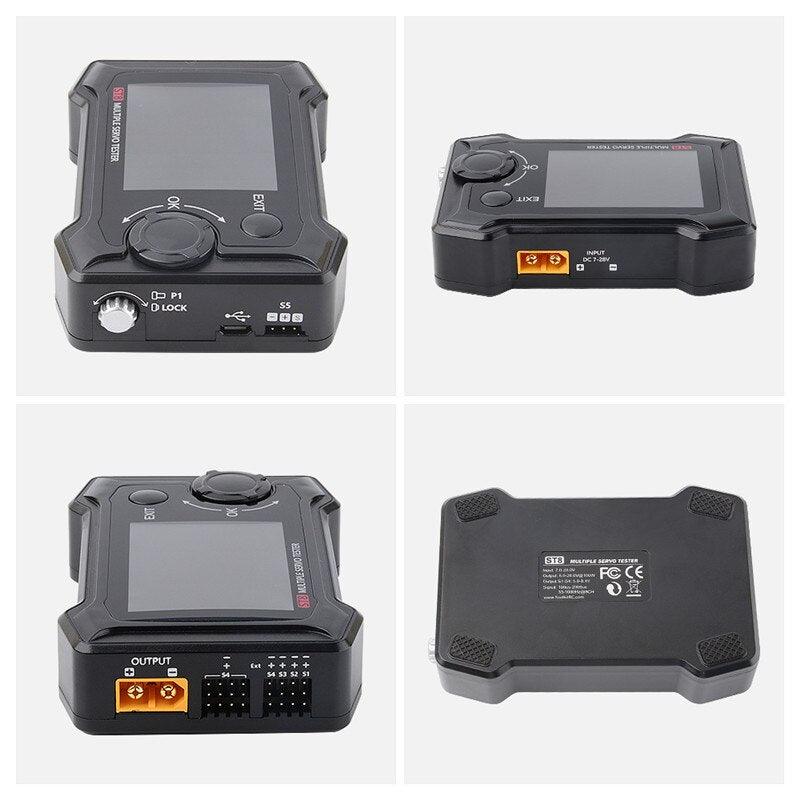

ToolkitRC ST8 - 8CH 100W 2A 7-28V PWM/PPM/SBUS Tester servo passo passo per linea di velocità del segnale con segnale di programma indipendente a 4 vie per aereo elicottero drone

Pacchetto:

1X Toolkit Servotester RC ST8

Cavo USB 1X

Manuale 1X

Descrizione:

Marca: ToolkitRC

Articolo: servotester ST8

Canale: uscita 8 canali

Carico (max): 100 W

Tensione in ingresso: 7,0-28,0 V@MAX 10 A

Tensione di uscita principale: 5,0-28,0 V@MAX 10 A

Tensione di uscita del segnale:

5,0-8,4 V@MAX 2 A(S1-S4)

5,8-8,4 V@MAX 4 A(S1-S4)

Segnale di uscita:

100us-2900us@33-1000Hz @S1-S4

PWM 500us-2500us @S5

PPM 8CH @S5

SBUS 16CH @S5

Pulsante P1: 1000-2000us @P1

USB: Aggiornamento@USB3.0

Display: schermo LCD TFT RGB da 2,4" (risoluzione 320*240)

Dimensioni del prodotto: 96*68*26 mm circa

Dimensioni imballo: 105*80*45 mm circa

Peso netto (circa): 140 g

Peso lordo (circa): 160 g

Utilizzo dei passaggi:

① Collegare l'alimentatore da 7-28 V. Dopo l'accensione, lo schermo LCD visualizza il segno e continua per 2 secondi con la musica iniziale;

② Premere il pulsante "EXIT" per testare il segnale PWM;

③ Premere il pulsante per scegliere un canale diverso e premere "ESCI" per confermare;

④ Premere a lungo il pulsante "OK" (2 secondi) per accedere alle impostazioni del sistema;

⑤ Premere "ESCI" per terminare l'impostazione;

Caratteristiche:

- ToolkitRC ST8 è un analizzatore di dati in grado di testare i dati di tensione, energia, corrente, velocità e segnale del servo.

- Con segnale programmabile indipendente a 4 vie, uscita del segnale a 8 canali, la precisione è pari a 1us.

- Raccolta indipendente della data corrente in 4 direzioni e visualizzata tramite grafico.

- Supporto per testare data multipul, velocità, dati di linea, passi, ecc.

- Supporta tipi di segnali multipli, PWM/PPM/SBUS, la precisione è pari a 1us.

- La tensione di ingresso è superiore a 28 V, adatta anche per testare il servo HV.

- Il carico massimo è fino a 100 W.

- Sistema multilingue, puoi cambiare la lingua da solo.

- Aggiornamento firmware USB, facile da usare.

Manuale:

Nota:

- L'interfaccia del segnale S1-S4, S4 EXT supporta la corrente MAX 2A, connettersi all'interfaccia principale quando la corrente del servo è superiore a 2A.

- L'interfaccia del segnale S1-S4 supporta la tensione MAX 8,4, collegare all'interfaccia principale quando la tensione del servo è superiore a 2 A.

Tensione di uscita: 5,0 V, impedenza di uscita: 20 ohm al secondo; tensione in ingresso: 22,2 V; uscire da OK quando l'alimentazione è massima (PS) e la velocità della corrente di picco (PC) al conteggio dei ms; PE (t8) per test servo multipli.

Tensione in ingresso 20 Ohm/500 Hz: corrente in ingresso 22,2 V, 40 mA; Intervallo di frequenza di uscita PWM: 1000-2000 Hz, potenza di picco: 18005 PA, velocità massima: ms, modulazione di larghezza di impulso e controllo PID (proporzionale integrale derivato) per test servo precisi su droni, elicotteri, aeroplani.

Tensione di uscita: 5,0 V, impedenza di ingresso: 20 Ohm al secondo, tensione di ingresso massima: 22,2 V.

Uscita: 20 ohm al secondo (OHZ), Ingresso: 22,2 V, Esci OK PS MAX Conteggio velocità PC PE (TESTER SERVO MULTIPLO T8) misura la corrente massima e le capacità di acquisizione di corrente indipendenti.

Il toolkit ST8 è dotato di una porta di segnale S5 che supporta l'ingresso XT60 per segnali PWM, PPM o SBUS. Funziona in un intervallo di tensione di 7-28 V con una corrente massima di 10 A. Il dispositivo include anche una porta micro-USB 3.0 per le funzioni di avvio e uscita. Inoltre, è dotato di sei manopole programmabili (P1) con un pulsante OK.

Presentazione del servo tester ST8 di ToolkitRC, un dispositivo all'avanguardia che rompe la tradizione offrendo configurazioni ad alte prestazioni e piena funzionalità. Con la versione V1.0, questo tester può emettere otto canali simultaneamente per una maggiore coerenza.
