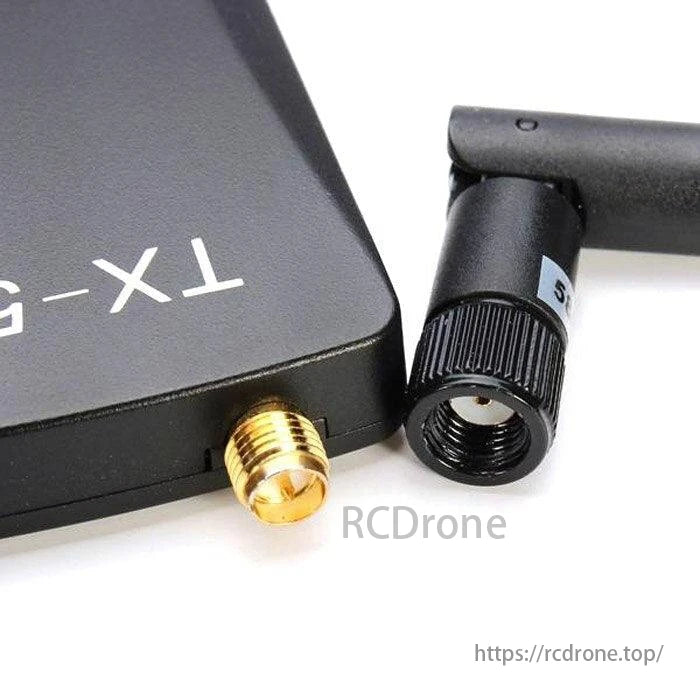

Trasmettitore TX-5D - FPV 5.8G 600mW 32 canali TX-5D Trasmettitore wireless da HDMI a AV CVBS per RC MultiCopter DJI Gopro QAV250 Drone Quadcopter

Nome articolo: modulo trasmettitore
Articolo n.: TX - 5D
Frequenza di lavoro: 5,8 Ghz
Punto di frequenza: 32
Ingresso alimentazione: 7,4 - 16 V (consigliato 3S Lipo)
Corrente di lavoro: 220mA a 12V
Larghezza banda video: 8MHz
Codifica audio: 6,5MHz
Guadagno antenna: 2dbm
Dimensioni: 63 x 42 x 12 mm (antenna non inclusa)
Ingresso di supporto: Audio AV HDMI
Intervallo di frequenza:
FR1 5865, 5845, 5825, 5805, 5785, 5765, 5745, 5725
FR2 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866
FR3 5707, 5685, 5665, 5645, 5885, 5905, 5925, 5945
FR4 5740, 5760, 580,580, 580,5 5860, 5880

Esempi di applicazione:
1. Quando l'interruttore di ingresso video passa a HDMI, l'ingranaggio è nella funzione di ingresso HDMI. Può collegare un dispositivo di uscita HDMI e trasformare il segnale HDMI in CVBS prima dell'invio.
2. Quando l'interruttore di ingresso video passa a CAM, l'ingranaggio è nella funzione di ingresso CVBS. Può inviare direttamente il segnale CVBS in uscita dalla telecamera.
3. Quando l'interruttore di ingresso video passa contemporaneamente all'ingresso del segnale video bidirezionale MCU, HDMI e CVBS. L'impostazione predefinita è l'ingresso HDMI, collegato al ricevitore del telecomando dell'aeromobile con linea PPM, fornisce il canale di ingresso video al telecomando per la commutazione del canale aereo.
4. Quando l'attrezzatura è collegata al telecomando dell'aeromobile tramite la linea PPM, può cambiare canale nell'aria.
5. Quando lavori con RC800, puoi connettere RC800 con il telecomando per ottenere la regolazione della sincronizzazione del canale.

Nota: le funzioni 3-5 possono funzionare sul telecomando FUTABACaratteristiche:
Quando si imposta l'interruttore di ingresso video su HDMI, il modulo è in funzione di ingresso HDMI. L'utente può collegare il modulo al dispositivo di uscita HDMI e trasformare il segnale HDMI in segnale CVBS.
Quando si imposta l'interruttore di ingresso video su CAM, il modulo è in funzione di ingresso CVBS. L'utente può inviare direttamente il segnale CVBS dalla telecamera.
Quando si imposta l'interruttore di ingresso video su MCU, il modulo è in ingresso HDMI e CVBS contemporaneamente. L'impostazione predefinita è l'ingresso HDMI. L'utente può selezionare l'ingresso del segnale dal trasmettitore radio tramite filo PPM.
L'utente può selezionare diversi canali di uscita tramite trasmettitore radio tramite filo PPM.
Quando si utilizza il modulo con RC800, l'utente può collegare RC800 con trasmettitore radio per regolare il canale di sincronizzazione.
Può essere utilizzato per il dispositivo HD che con mini Interfaccia HIMD direttamente.

Generale	Marca: Skyzone Attrezzature FPV: ricevitore AV, trasmettitore AV Gimbal fotocamera: giunti cardanici senza spazzole
Dimensioni e peso	Peso della confezione: 0,075 kg Dimensioni della confezione (L x P x A): 8,5 x 6,5 x 3,2 cm / 3,34 x 2,55 x 1,26 pollici
Contenuto della confezione	Contenuto della confezione: 1 trasmettitore, 1 cavo da 2 dB, 1 cavo di ingresso mini HDMI, 1 cavo di ingresso segnale
