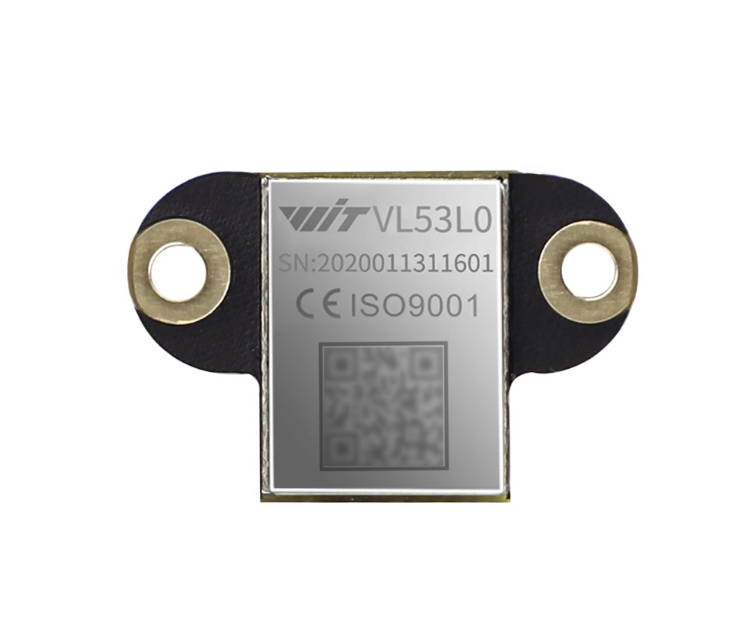

• WitMotion WT-VL53L0 Laser Distance Sensor, WitMotion VL53L0 sensor: 3.3–5V, 3–200cm range, UART TTL/I²C interface, ISO9001 certified.

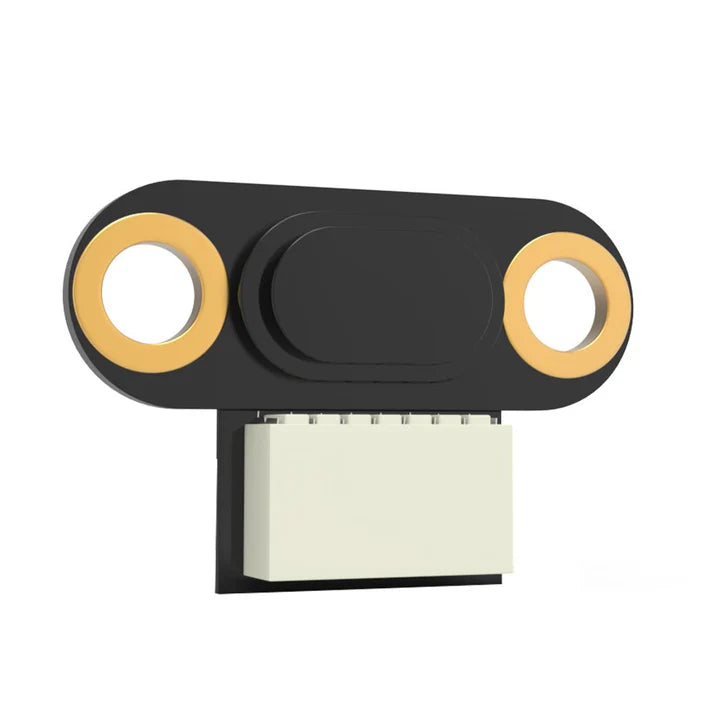

  • WitMotion WT-VL53L0 Laser Distance Sensor, UART TTL / I²C, 3.3–5 V, 3–200 cm Range (20×13×6.2 mm)

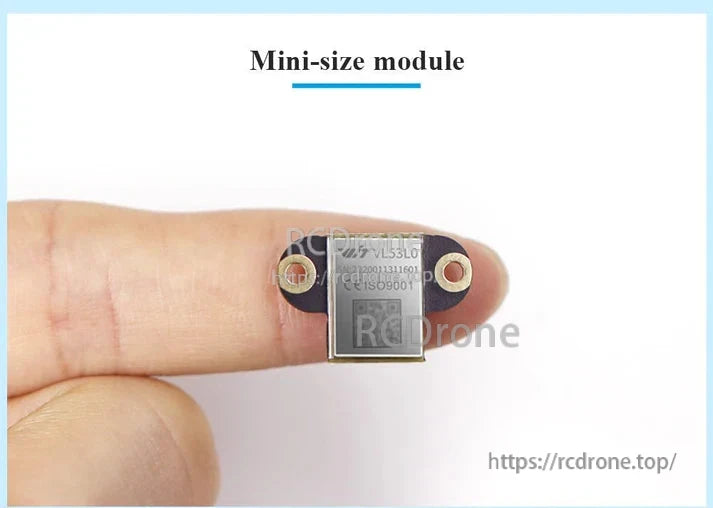

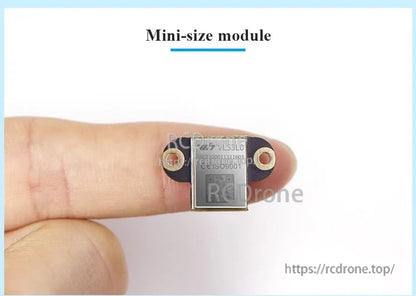

  • WitMotion WT-VL53L0 Laser Distance Sensor, Miniature laser distance sensor with 3–200 cm range, supports UART TTL and I²C communication.
  • WitMotion WT-VL53L0 Laser Distance Sensor, VL53L0 and VL53L1 sensors measure 20×13×6.2 mm, range 3–200 cm, operate at 3.3–5 V, support UART TTL/I²C, include pin layout and mounting holes.
  • WitMotion WT-VL53L0 Laser Distance Sensor, High-precision laser sensor measures up to 4 meters, supports Serial ASCII, IIC, Modbus for multiple connections.
1 5

Sensore di distanza laser WitMotion WT-VL53L0, UART TTL / I²C, 3,3–5 V, portata 3–200 cm (20×13×6,2 mm)

Sensore di distanza laser WitMotion WT-VL53L0, UART TTL / I²C, 3,3–5 V, portata 3–200 cm (20×13×6,2 mm)

WitMotion

$39.00 USD
$39.00 USD
In offerta Esaurito
Imposte incluse. Spese di spedizione calcolate al check-out.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visualizza dettagli completi

Panoramica

Il WT-VL53L0 è un sensore di distanza laser compatto basato sul motore ToF VL53L0. Offre un intervallo di misurazione di 3–200 cm con un'accuratezza di ±3% FS, supporta UART TTL (Serial ASCII) e I²C, e funziona con una tensione di 3.3–5 V. La scheda integra una copertura ottica per sopprimere la luce parassita, un socket PH1.0-6P per un cablaggio rapido, e fori di montaggio M2 a scomparsa. La velocità di baud è 2400–921600 bps (115200 predefinito) e la frequenza di aggiornamento è 0.1–10 Hz (10 Hz predefinito). Le dimensioni sono 20×13×6.2 mm, peso ≈2 g, corrente tipica <36 mA, e temperatura di funzionamento -20 ~ 70 °C.

Nota: Le immagini mostrano anche una scheda VL53L1 (4–400 cm). Il WT-VL53L0 è la versione da 3–200 cm; scegliere VL53L1 se è necessario fino a 4 m.

Caratteristiche principali

  • Portata &e Precisione: 3–200 cm, precisione ±3% della scala completa

  • Interfacce: UART TTL (ASCII seriale) e I²C (commutabile)

  • Velocità di Baud: 2400–921600 selezionabile (115200 predefinito)

  • Frequenza di aggiornamento: 0.1–10 Hz configurabile (10 Hz predefinito)

  • Alimentazione / Corrente: 3.3–5 V, <36 mA (VL53L0)

  • Hardware compatto: Copertura ottica per anti-interferenza; fori a scomparsa M2; PH1.0-6P connettore

  • Ambiente: -20 ~ 70 °C temperatura operativa

  • Demo PC: Visualizzazione dati ASCII seriali e tracciamento della distanza supportati

Modalità di misurazione (tipica)

Modalità Budget di distanza (approssimativo) Prestazioni tipiche Caso d'uso
Predefinito 30 ms ~1.2 m, precisione standard Rilevamento generale
Alta precisione 200 ms ~1.2 m, ±3% Misurazione di precisione
Lunga distanza 33 ms 2 m, precisione standard Basso-IR / scene più scure
Alta velocità 20 ms ~1.2 m, ±5% Risposta rapida

Pinout (PH1.0-6P)

No. Nome Descrizione
1 VCC Ingresso di alimentazione 3.3–5.0 V
2 RXD Ricezione UART (livello TTL; non collegare direttamente a RS-232). Collegare a MCU TXD
3 TXD Trasmissione UART (livello TTL; non collegare direttamente a RS-232).Collegare al MCU RXD
4 SCL Orologio I²C (valido quando il modulo è in modalità I²C)
5 SDA Dati I²C (valido quando il modulo è in modalità I²C)
6 GND Terra

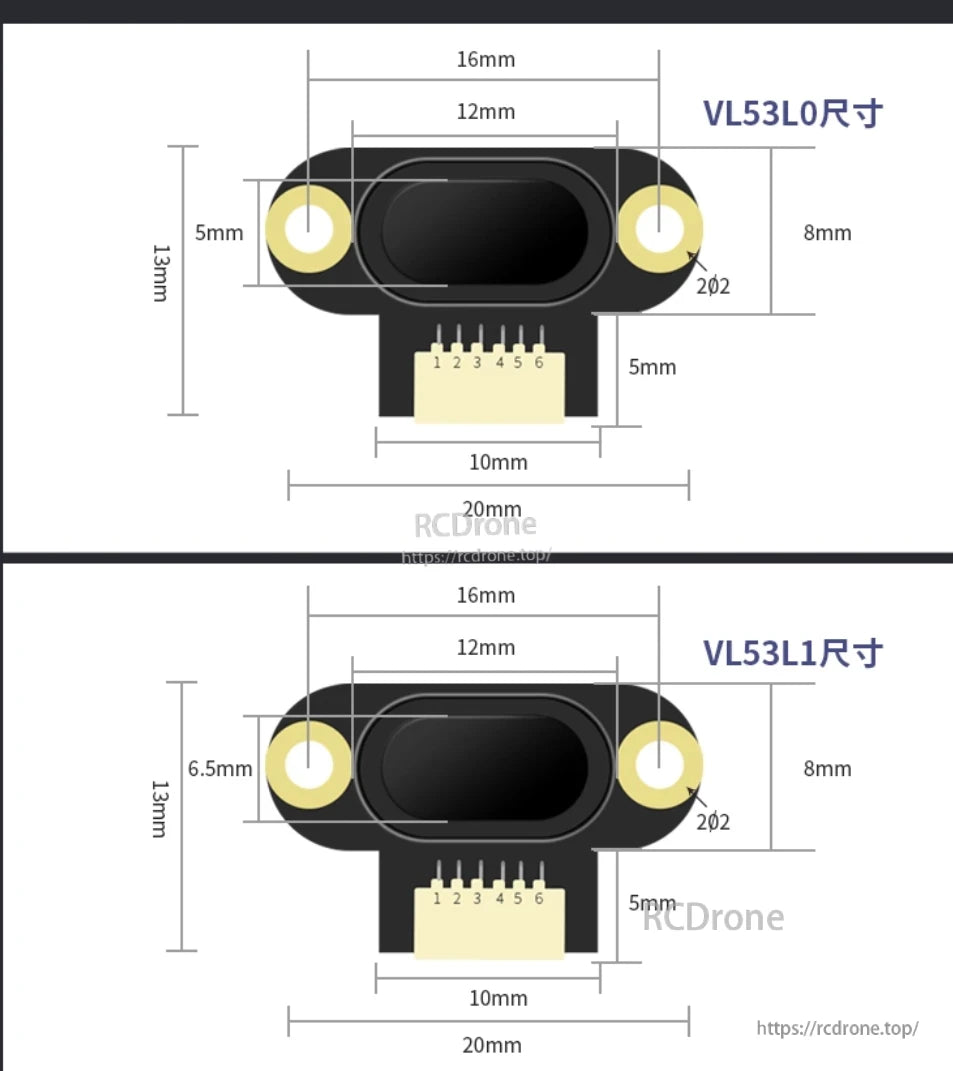

Dimensioni Meccaniche

  • Scheda: 20 mm × 13 mm × 6.2 mm

  • Fori di montaggio: Ø2 mm, 16 mm centro a centro

  • Larghezza della finestra ottica: ~12 mm

  • Lunghezza del connettore: 10 mm esposti

  • Peso: ~2 g (scheda VL53L0)

Note sulle prestazioni

  • Obiettivi interni (senza IR esterno) con alta riflettività (bianco ~88%) producono un errore inferiore rispetto a quelli scuri/grigi (~17%).

  • Utilizzare un budget ad alta precisione per la migliore precisione; utilizzare alta velocità quando la latenza è critica.

    html

Applicazioni tipiche

  • Rilevamento oggetti in ingresso/torni o gate di sicurezza

  • Rilevamento ostacoli in robotica e attivazione di prossimità

  • Rilevamento di livello/altezza entro 2 m

  • Misurazione della distanza compatta per sistemi fai-da-te e integrati

Dettagli

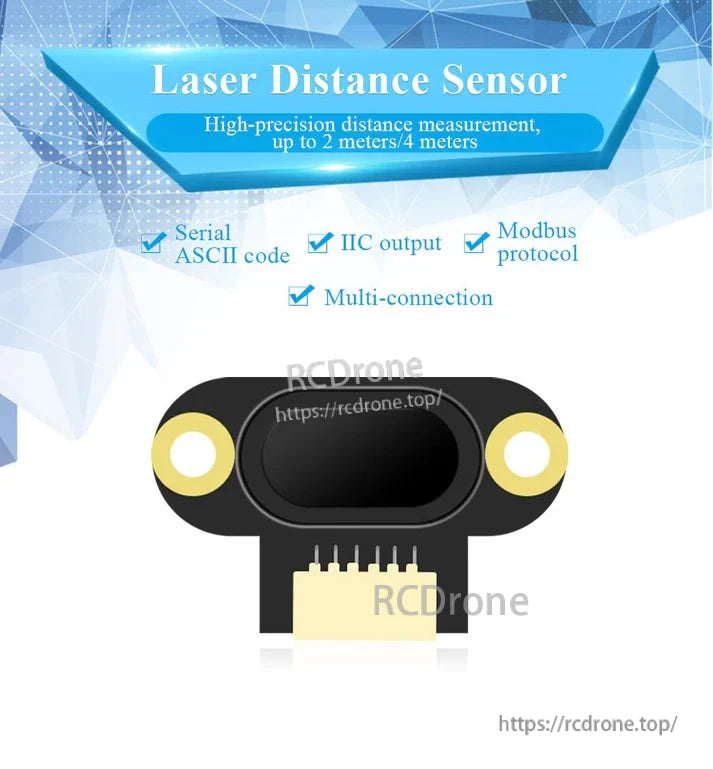

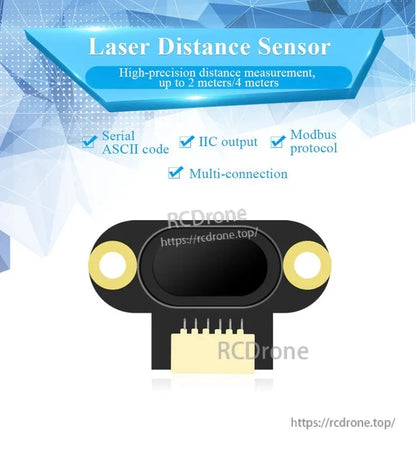

WitMotion WT-VL53L0 Laser Distance Sensor, High-precision laser distance sensor with 2/4-meter range, supports serial ASCII, IIC, Modbus, and multi-connection.

Sensore di distanza laser, alta precisione, 2/4 metri, seriale ASCII, IIC, Modbus, multi-connessione

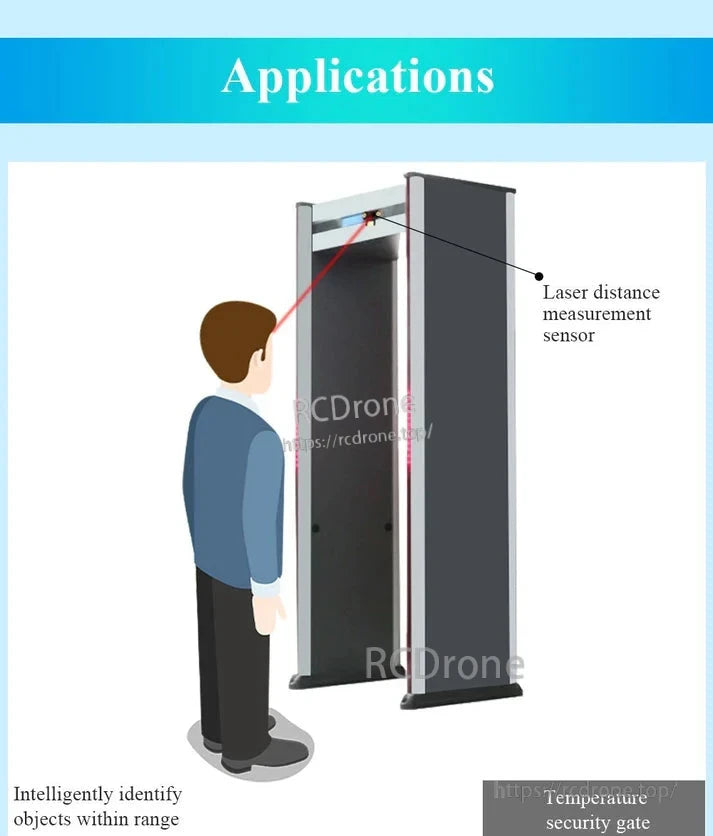

WitMotion WT-VL53L0 Laser Distance Sensor, Laser distance sensor enables intelligent object detection in temperature security gate applications.

Il sensore di distanza laser consente un rilevamento intelligente degli oggetti nelle applicazioni di gate di sicurezza a temperatura.

WitMotion WT-VL53L0 laser distance sensor features VCC, RXD, TXD, SCL, SDA, GND pins for power, serial, and I2C communication. Supports TTL level connections.

Dimensioni e pinout del sensore di distanza laser WitMotion WT-VL53L0. Include i pin VCC, RXD, TXD, SCL, SDA, GND per alimentazione, comunicazione seriale e interfaccia I2C. Il modulo supporta connessioni a livello TTL.

WitMotion WT-VL53L0 Laser Distance Sensor, Laser sensor measures distance via serial ASCII output on PC software.

Il sensore laser misura la distanza tramite uscita seriale ASCII su software PC.

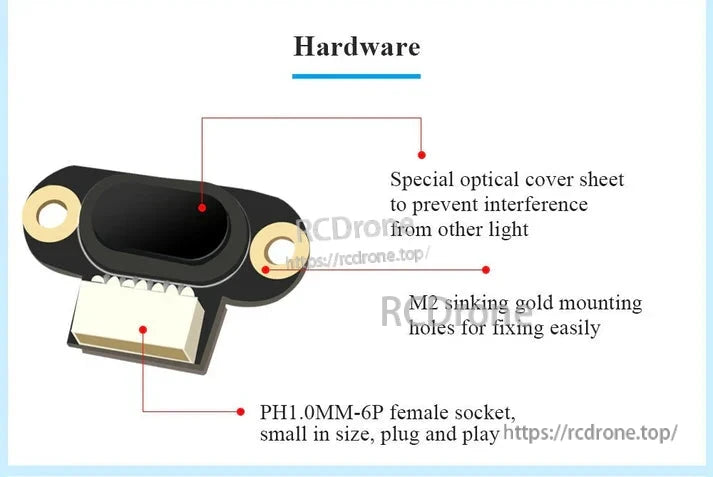

WitMotion WT-VL53L0 Laser Distance Sensor, Laser sensor with optical cover, M2 mounting holes, and PH1.0MM-6P socket

Sensore laser con copertura ottica, fori di montaggio M2 e socket PH1.0MM-6P

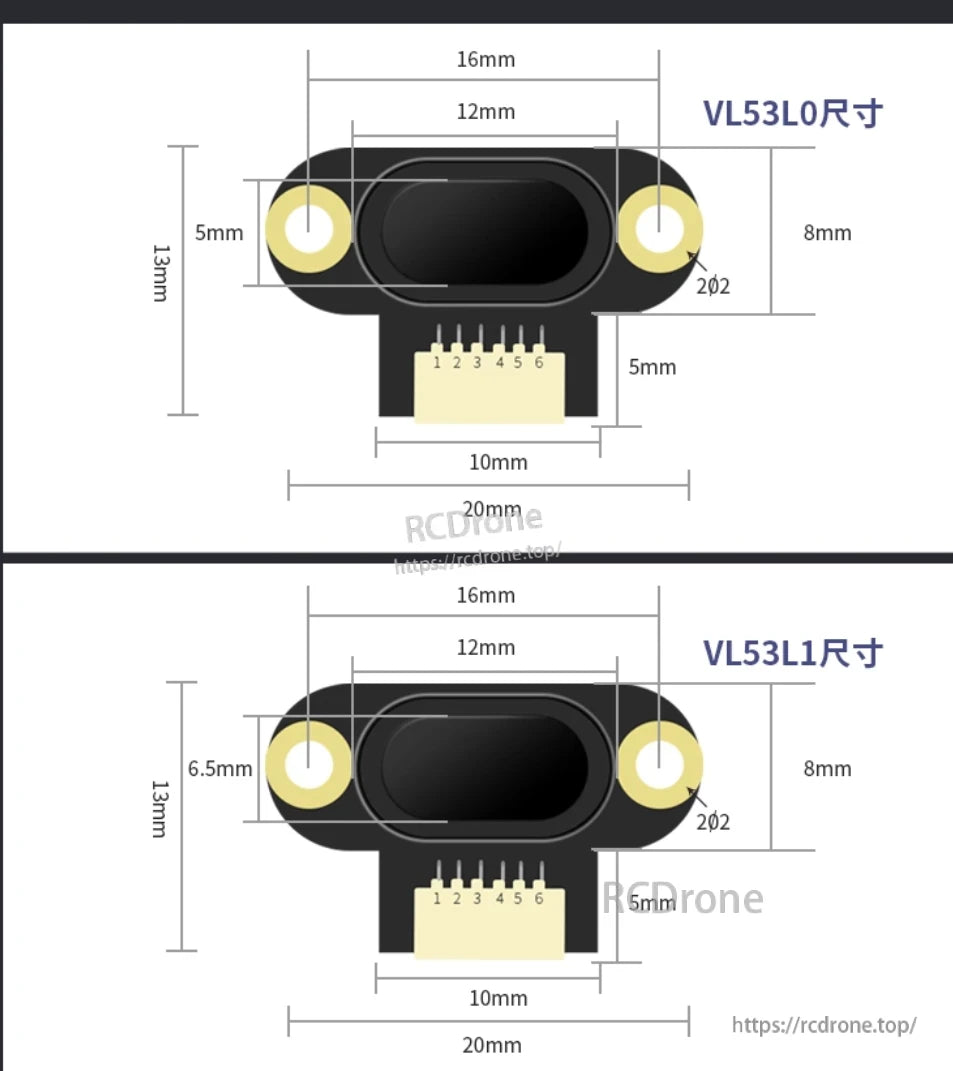

WitMotion WT-VL53L0 Laser Distance Sensor, The VL53L0 and VL53L1 sensors measure 20mm in length, 13mm in height, and 16mm in width, featuring a 6-pin connector and mounting holes.

Dimensioni del sensore VL53L0 e VL53L1, lunghezza 20mm, altezza 13mm, larghezza 16mm, con connettore a 6 pin e fori di montaggio.
