Sensore di distanza laser WitMotion WT53R Classe 1, portata 4 m, ±20 mm, 0,1–100 Hz, TTL UART & RS485 Modbus, uscita allarme, 5–36 V

Panoramica

Il WitMotion WT53R è un sensore di misurazione della distanza compatto e sicuro per gli occhi Laser Classe 1, progettato per misurazioni affidabili da 4 cm a 400 cm. Supporta due interfacce—WT53R-TTL (Seriale TTL, uscita ASCII) e WT53R-485 (RS485, registri Modbus)—e trasmette dati a 0,1–100 Hz (predefinito 100 Hz). Un'uscita di allarme integrata (basso livello quando attivata), un alloggiamento filettato impermeabile e un design anti-sismico lo rendono facile da montare e integrare in progetti industriali e di robotica. Sono forniti software per PC, driver e manuali, e ogni unità subisce test di invecchiamento ad alta/bassa temperatura, affidabilità a lungo termine, spruzzatura di sale, simulazione di trasporto, campionamento SMT/Raggi X, rifusione e ispezione manuale (vedi immagini “Garanzia di Qualità” &e “Fabbrica”).

Opzioni di modello

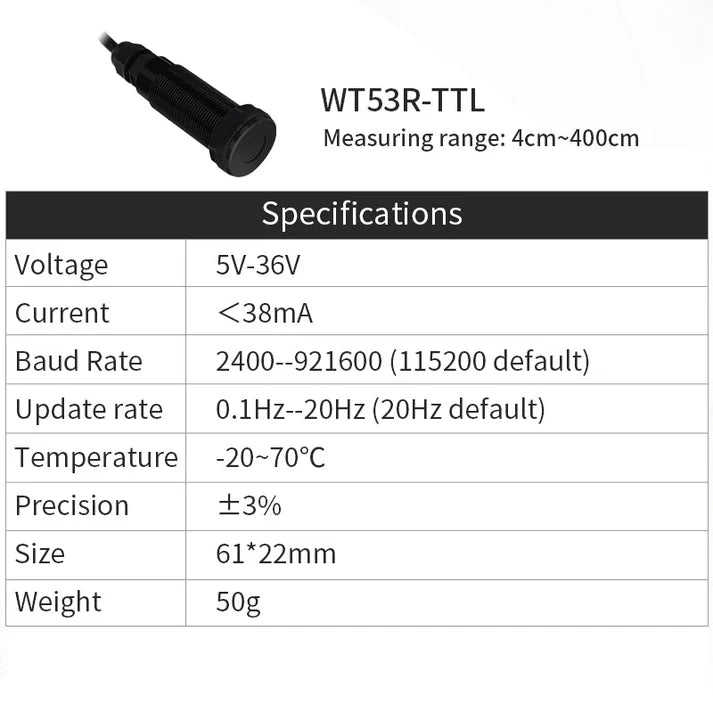

• WT53R-TTL – Seriale TTL, uscita codice ASCII, allarme distanza.

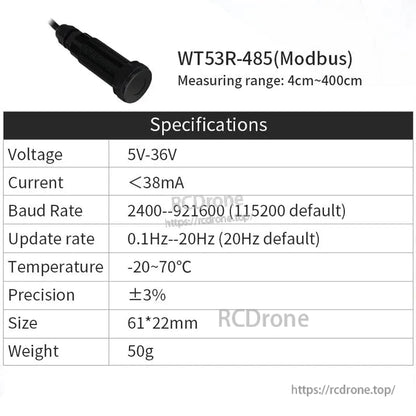

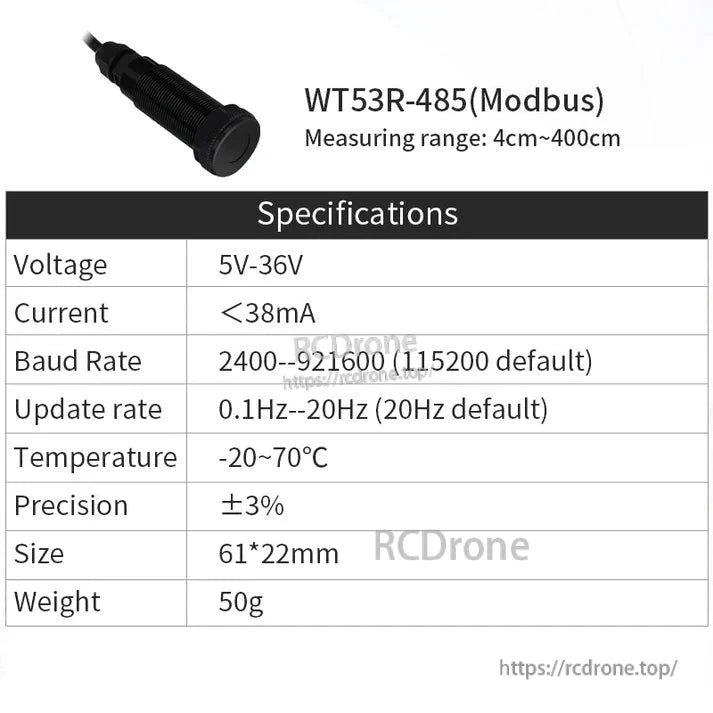

• WT53R-485 – RS485 (registri di lettura/scrittura Modbus), allarme di distanza.
  Entrambe le versioni operano da 5–36 V e supportano connessioni multi-dispositivo (bus RS485 per la versione 485).

Caratteristiche principali

• Intervallo di misura: 4–400 cm; precisione tipica: ±20 mm.

• Frequenza di aggiornamento: 0.1–100 Hz (100 Hz predefinito).

• Velocità di trasmissione: 2400–921600 (115200 predefinito).

• Temperatura di funzionamento: −20 ℃ a 70 ℃.

• Angoli di emissione/ricezione laser: circa 39.6° / 36.5°.

• Uscita allarme: linea dedicata, basso livello quando in allerta (richiede pull-up esterno).

• Interfaccia PC: grafico della distanza in tempo reale e visualizzazione dei dati grezzi.

• Multi-connessione: La versione RS485 supporta più schiavi visualizzati simultaneamente.

Interfacce &e cablaggio

• VCC (rosso): 5–36 V di alimentazione.

• RX/B (verde): TTL RX / RS485-B.

• &TX/A (giallo): TTL TX / RS485-A.

• GND (nero): Terra.

• ALLARME (bianco): Linea di allerta, basso livello in caso di allerta (richiesta resistenza di pull-up esterna).

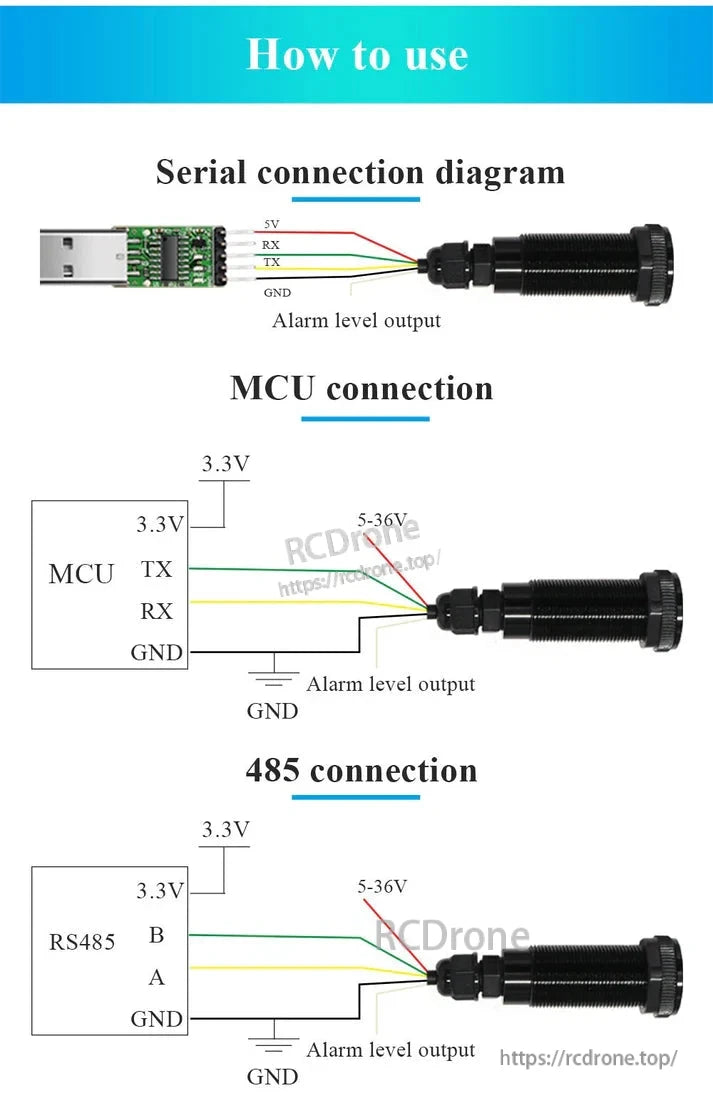

  I diagrammi di connessione sono mostrati per USB-TTL, MCU UART, e RS485.

Modalità di misurazione (selezionabili)

• Predefinito: ~30 ms, 1.2 m utilizzo tipico.

• Alta precisione: ~200 ms, 1.2 m con ≤ ±3 % enfasi sulla precisione.

• Distanza lunga: ~33 ms, 2 m (raccomandato per condizioni di buio/senza IR).

• Alta velocità: ~20 ms, 1.2 m con ±5 % quando la velocità è prioritaria.

Protocollo dati

• Modalità normale (ASCII): righe come Stato; 0, Intervallo valido e d: 73 mm (distanza in millimetri).
  I flag di stato includono Nessun aggiornamento (255), Intervallo valido (0), Errore Sigma (1), Errore di segnale (2), Errore di intervallo minimo (3), Errore di fase (4), Errore hardware (5).

• Modalità Modbus (RS485): registri di lettura/scrittura standard, ID dispositivo predefinito 0x50; esempi e campi CRC sono mostrati nelle tabelle di comando/riposta fornite.

Parametri del prodotto

Dimensioni &e hardware

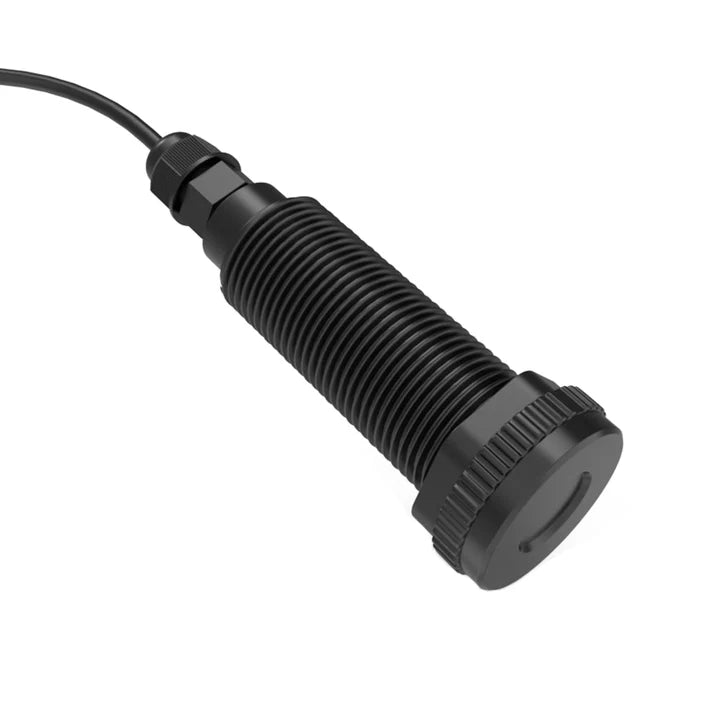

Corpo cilindrico filettato con anello impermeabile, copertura ottica per sopprimere le interferenze della luce ambientale, e emettitore/ricevitore frontale. Vedi disegno dimensionale (lunghezza totale 61 mm, corpo Ø22 mm).

Applicazioni tipiche

Rilevamento di altezza/ingresso (cancelli di sicurezza), rilevamento di presenza/posizione, controllo accessi, misurazione della distanza in robotica, monitoraggio del livello dei materiali e automazione industriale generale.

Cosa è incluso (software &e documentazione)

Manuale, driver seriale, software per PC e programmi di esempio sono forniti per una rapida configurazione.

Dettagli

Il sensore di distanza laser WitMotion WT53R offre una rilevazione ad alta precisione fino a 4 metri. Sono disponibili due modelli: WT53R-TTL con interfaccia Serial TTL e WT53R-485 con protocollo Modbus. Entrambi supportano una tensione di 5V–36V e misurano distanze da 4cm a 400cm. Le caratteristiche includono codice ASCII seriale, protocollo Modbus, protezione impermeabile e capacità di connessione multi-dispositivo. Il modulo sensore è compatto, durevole e progettato per prestazioni affidabili in varie applicazioni che richiedono misurazioni di distanza accurate.

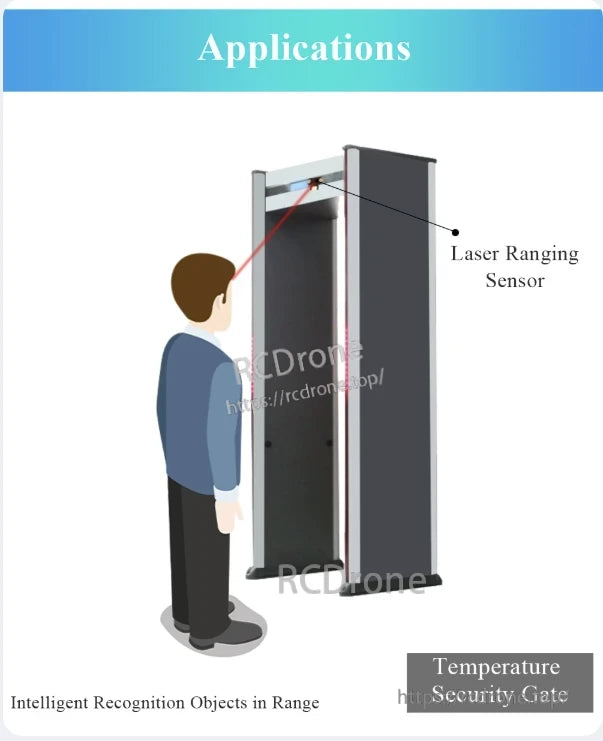

Sensore di misurazione laser nel cancello di sicurezza per la temperatura per il riconoscimento intelligente degli oggetti.

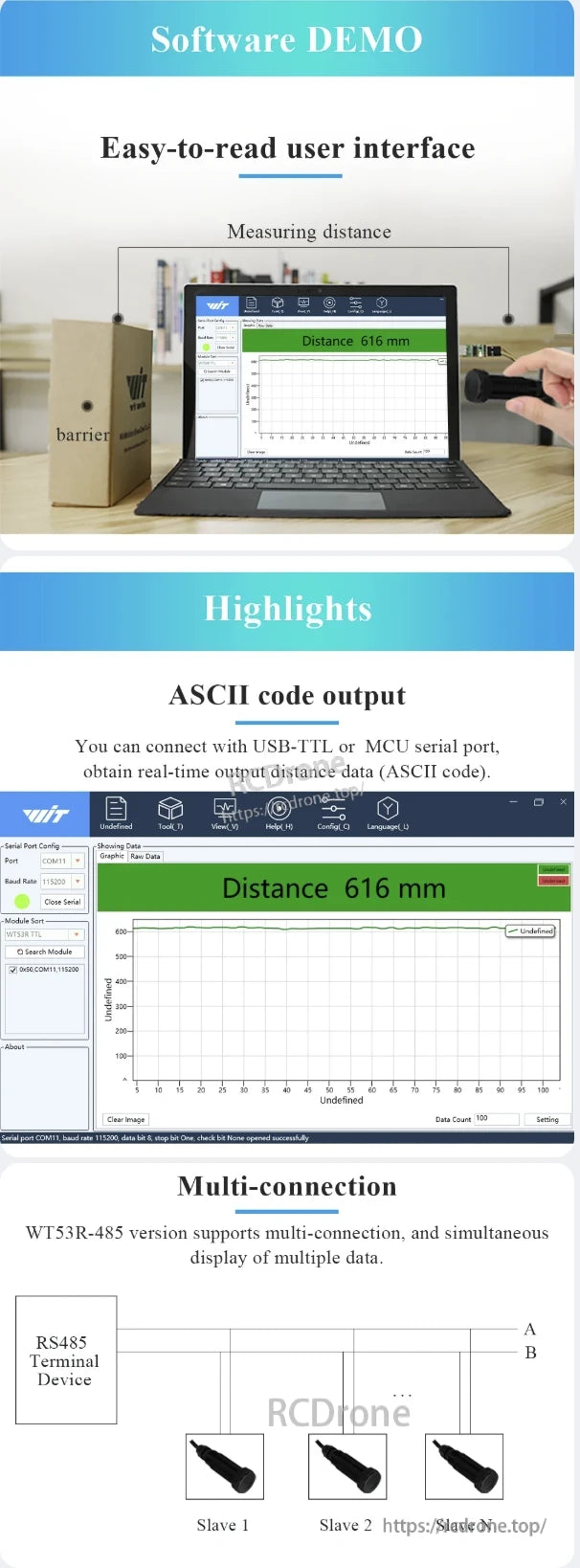

Il sensore di distanza laser WitMotion WT53R offre un'interfaccia facile da leggere, output ASCII tramite USB-TTL/MCU seriale e supporto multi-connessione per RS485 con visualizzazione simultanea dei dati multi-slave.

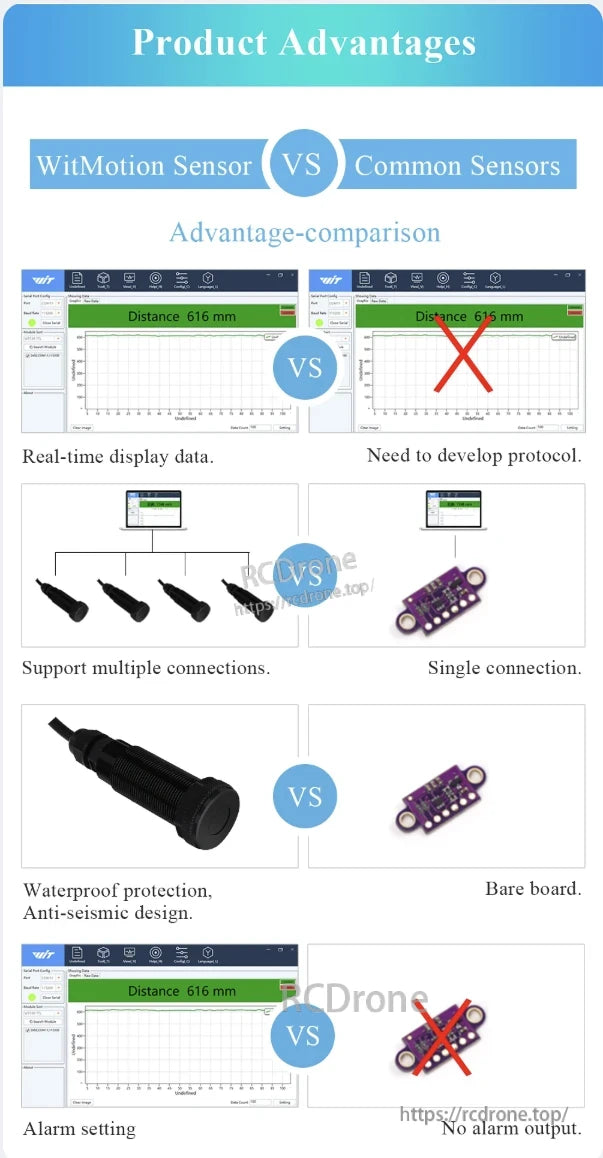

Il sensore WitMotion offre visualizzazione dei dati in tempo reale, connessioni multiple, design impermeabile e antisismico, e impostazioni di allerta. A differenza dei sensori comuni, elimina la necessità di sviluppo di protocolli, supporta collegamenti multi-dispositivo, fornisce protezione robusta e include funzionalità di output di allerta.

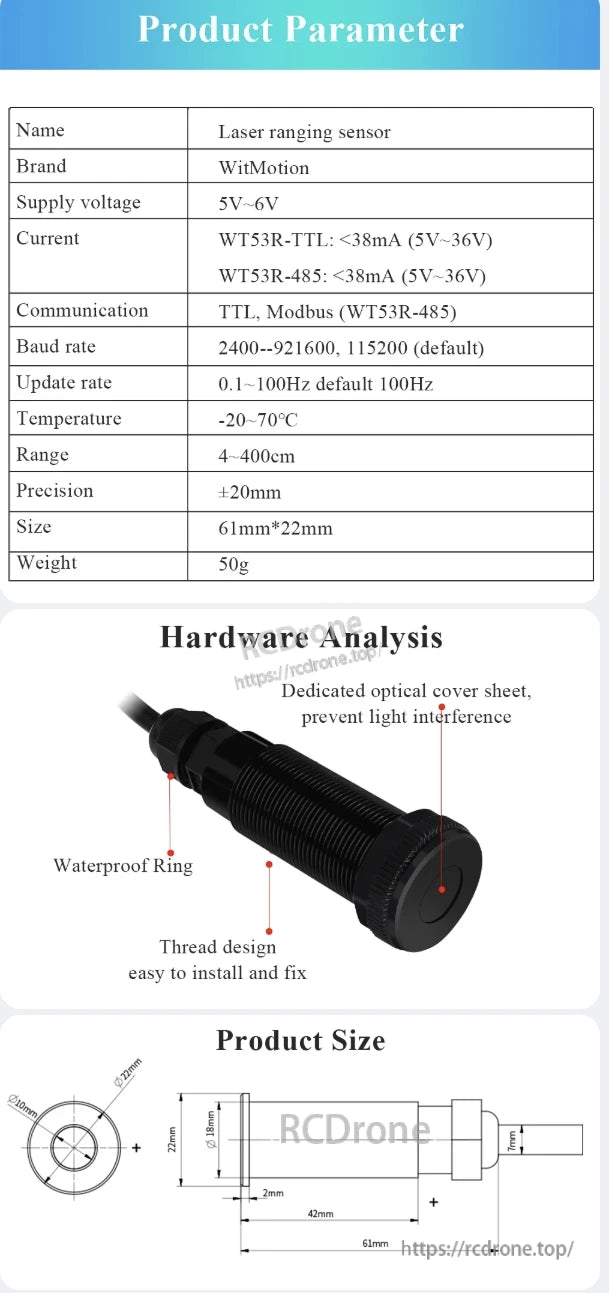

Il telemetro laser WitMotion WT53R offre un intervallo di 4–400 cm, precisione di ±20 mm, alimentazione 5–6 V, comunicazione TTL/Modbus, frequenza di aggiornamento di 100 Hz, impermeabilità IP67 e montaggio a vite.

Il sensore laser WitMotion WT53R funziona con alimentazione da 5-36V e interfaccia seriale TTL con uscita allarme. Offre un'alta precisione fino a ±3%, variabile in base alla modalità e all'ambiente. Presenta angoli di emissione di 39,6° e di ricezione di 36,5°, adatto per applicazioni sia interne che esterne.

Guida alla connessione del sensore di distanza laser WitMotion WT53R: interfacce seriali, MCU e RS485 con dettagli su tensione e segnale. **Riscritta (24 parole):** Guida WitMotion WT53R: interfacce seriali, MCU, RS485, dettagli su tensione e segnale per connessioni del sensore di distanza laser.

Il sensore di distanza laser WitMotion WT53R supporta le modalità ASCII normale e Modbus. Fornisce dati di distanza in mm con flag di stato che indicano la validità della misurazione, errori e problemi hardware. L'ID Modbus predefinito è 0x50.

Il tutorial gratuito include manuale, driver seriale, software per PC e programma.La garanzia di qualità comprende invecchiamento ad alta temperatura, ultra-bassa temperatura, affidabilità a lungo termine, nebbia salina, simulazione del trasporto e test di invecchiamento. Le attrezzature di fabbrica includono stampante automatica per pasta saldante, macchina SMT, saldatura a riflusso, macchine di rilevamento, ispezione manuale e campionamento a raggi X.
