Yahboom Modulo CH340G USB a TTL 3.3V/5V Selezionabile Adattatore Serial UART con 4 Fili DuPont

Panoramica

Il modulo USB a TTL Yahboom è un adattatore di comunicazione seriale USB-to-UART basato su CH340/CH340G per la programmazione, scrittura/scaricamento del firmware e comunicazione/debugging generale della porta seriale. Utilizza un chip originale CH340 (chip USB a TTL raccomandato ufficialmente da STC) per un funzionamento stabile, ad alta velocità e una forte compatibilità tra diversi computer/driver.

Caratteristiche principali

• Chip originale CH340 (soluzione USB a TTL CH340/CH340G)
• Tensione di uscita selezionabile: 3.3V o 5V (selezionata accorciando il condensatore / cortocircuitando il condensatore)
• Indicatori di stato: indicatore di alimentazione (PWR), indicatore TXD, indicatore RXD

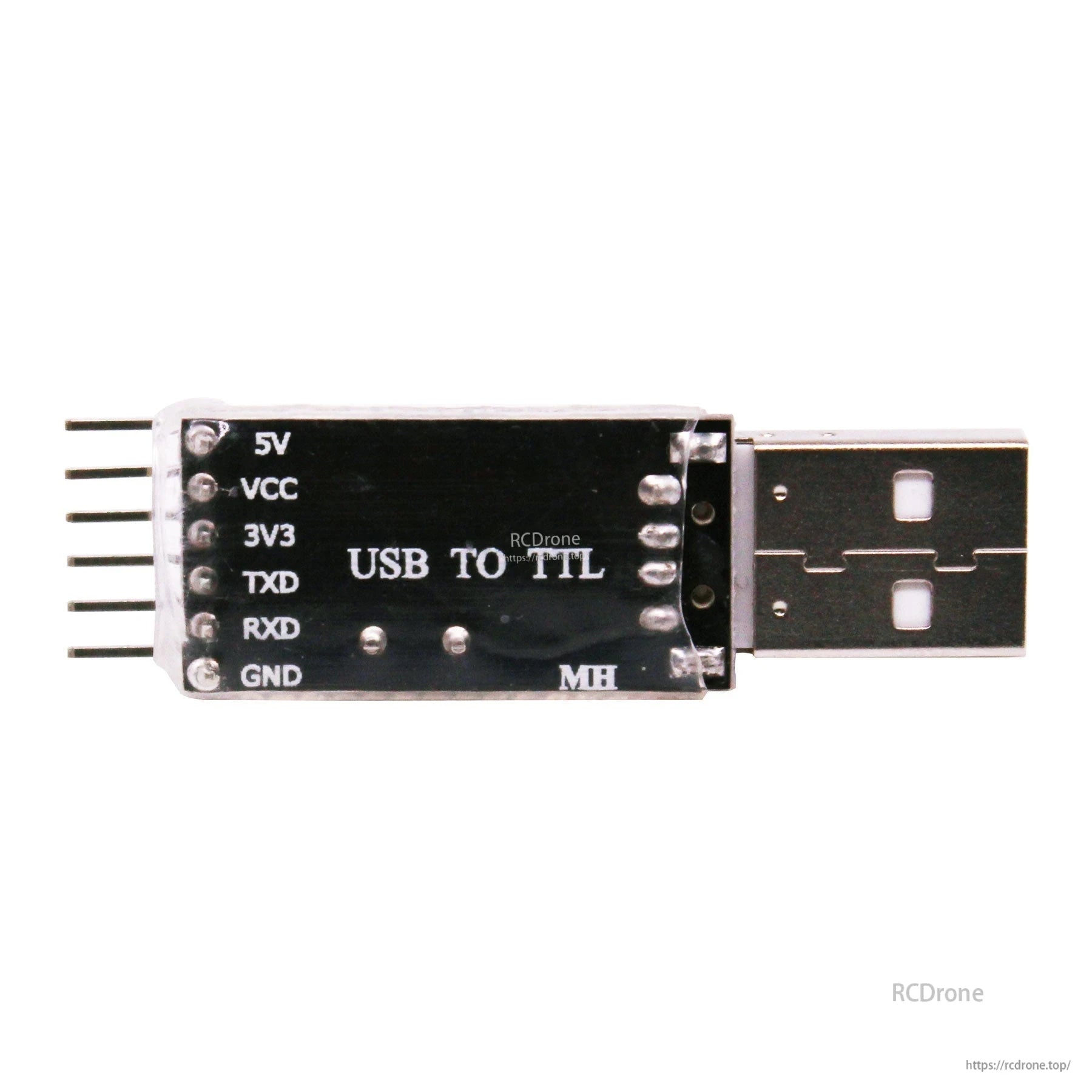

• Etichette header TTL a 6 pin: 5V, VCC, 3V3, TXD, RXD, GND
• Sistemi supportati: Windows / macOS / Linux

Note sulla selezione della tensione (dalle istruzioni fornite)

• Alimentazione a 5V o 3V3 può essere selezionata accorciando il condensatore.
• La selezione della tensione del condensatore di cortocircuito sul pin 6PIN:
• Collegare 5V-VCC cortocircuitato all'uscita 3V3-TTL.
• Collegare 3V3-VCC cortocircuitato all'uscita 5V-TTL.

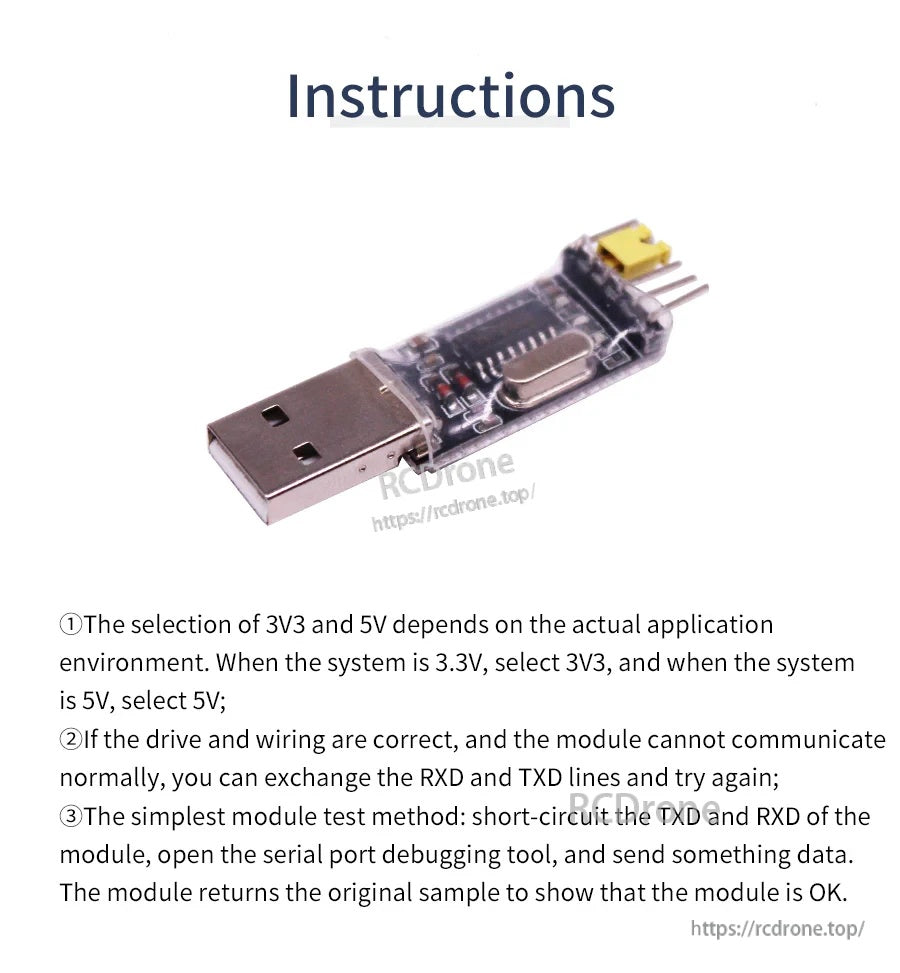

Note di utilizzo di base (dalle istruzioni fornite)

• La selezione di 3V3 e 5V dipende dall'ambiente applicativo reale. Quando il sistema è a 3,3V, selezionare 3V3, e quando il sistema è a 5V, selezionare 5V.
• Se il cablaggio e l'alimentazione sono corretti, e il modulo non riesce a comunicare normalmente, scambiare le linee RXD e TXD e riprovare.
• Metodo di test semplice del modulo: cortocircuitare TXD e RXD del modulo, aprire uno strumento di debug della porta seriale e inviare dati. Restituire il campione originale indica che il modulo è OK.

Specifiche

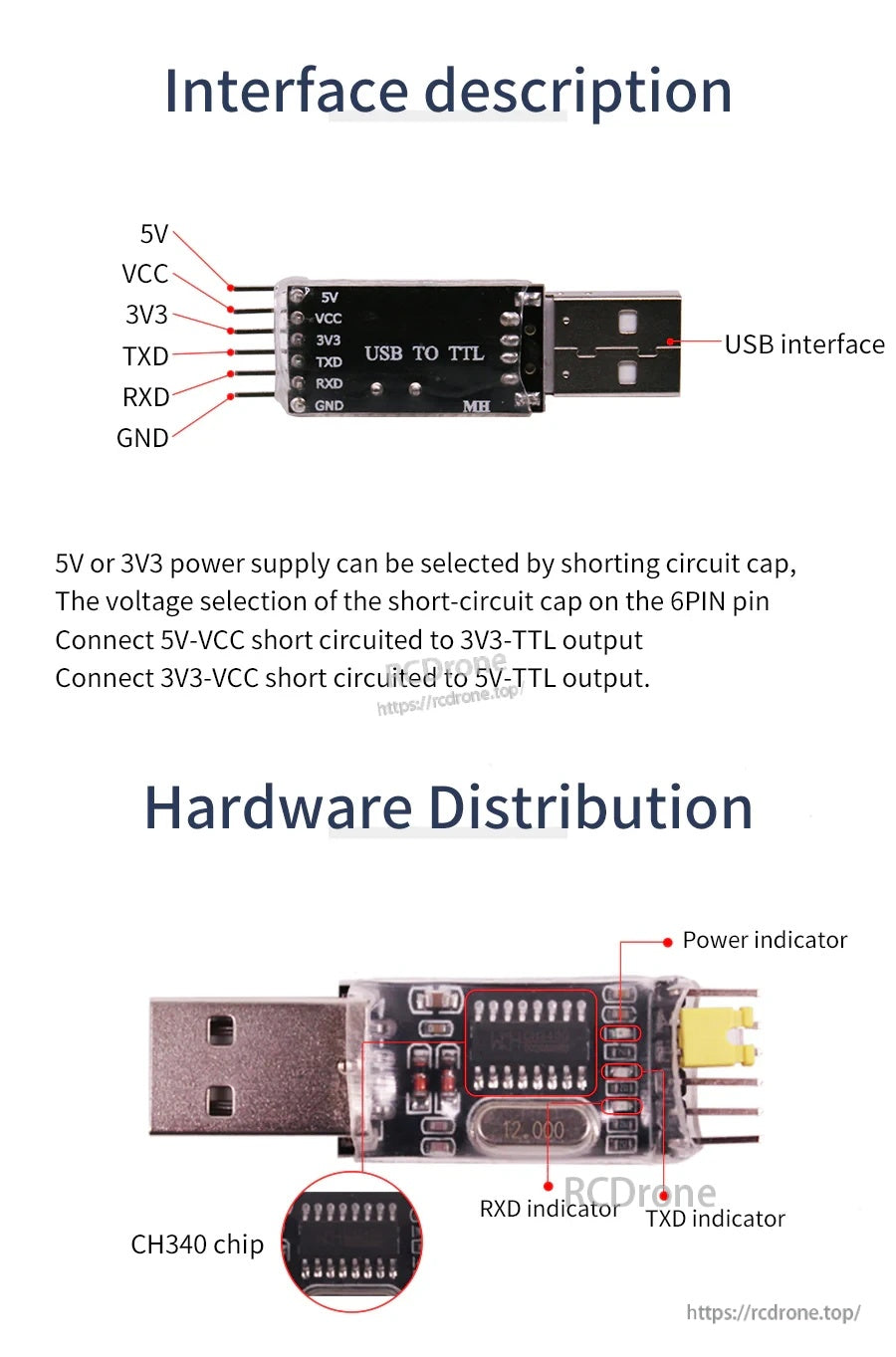

Interfaccia / Pinout

• Interfaccia USB
• Header a 6 pin: 5V, VCC, 3V3, TXD, RXD, GND

Applicazioni

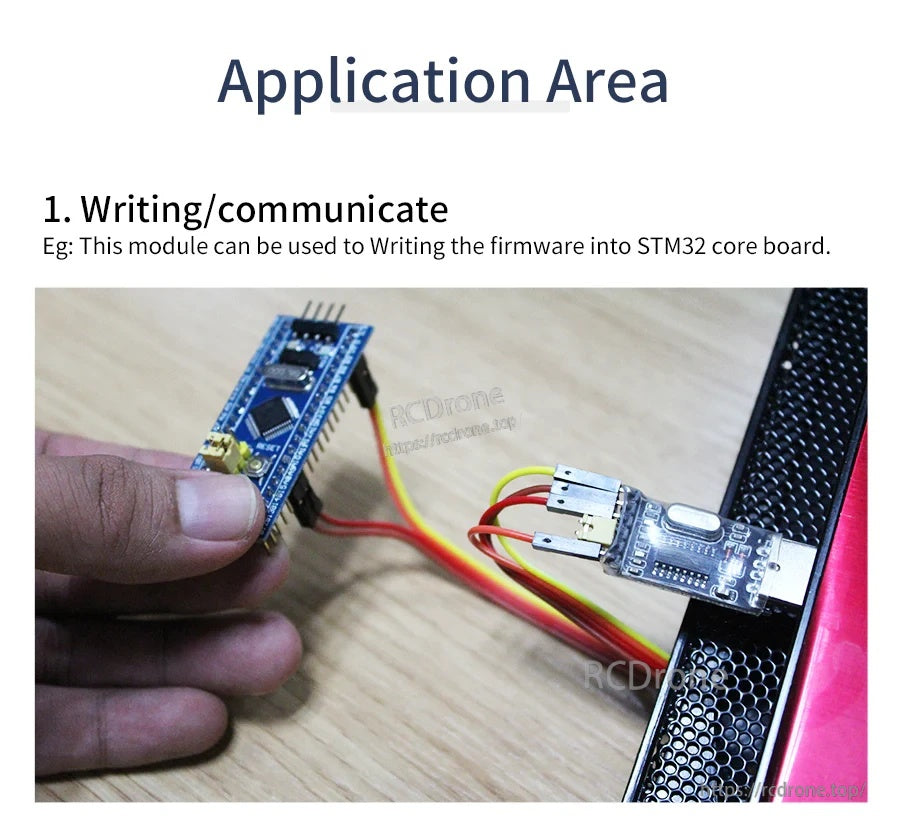

• Scrittura/comunicazione: può essere utilizzato per scrivere firmware in una scheda principale STM32.
• Collegare il modulo Bluetooth/WiFi per la comunicazione: la USB del computer è inserita in questo modulo, e il modulo è collegato al Bluetooth con un cavo DuPont; la modalità master/slave può essere utilizzata per comunicare con altri dispositivi Bluetooth.

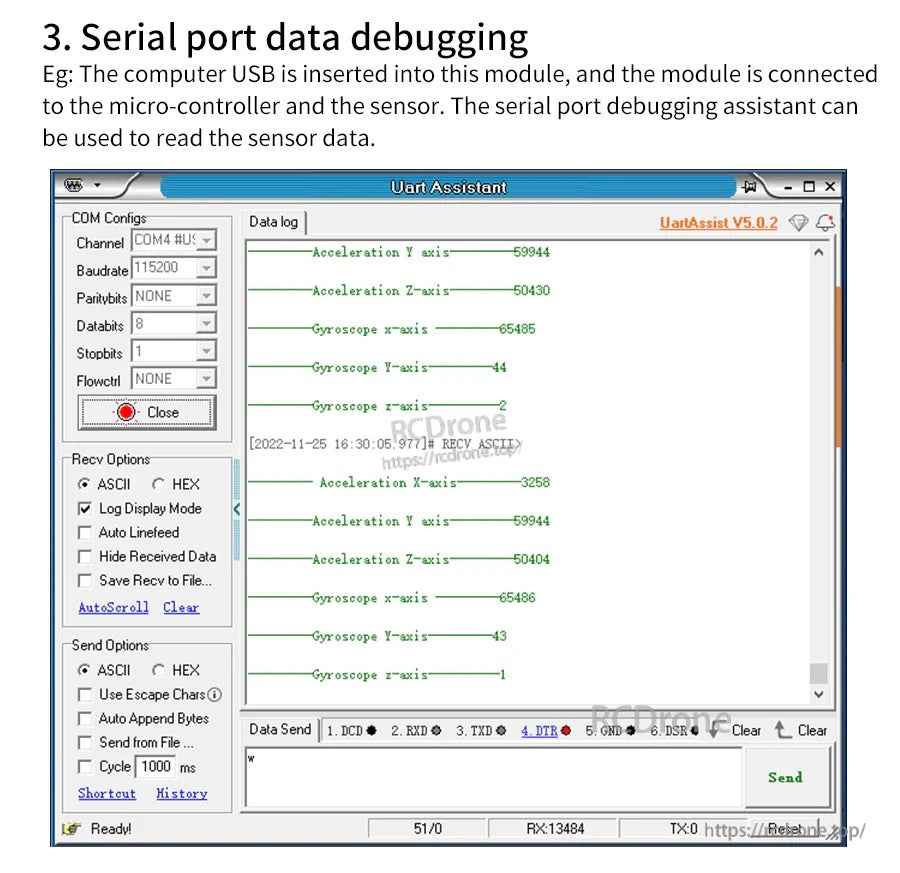

• Debugging dei dati della porta seriale: collegare a un micro-controllore e sensore; un assistente per il debugging della porta seriale può essere utilizzato per leggere i dati del sensore.

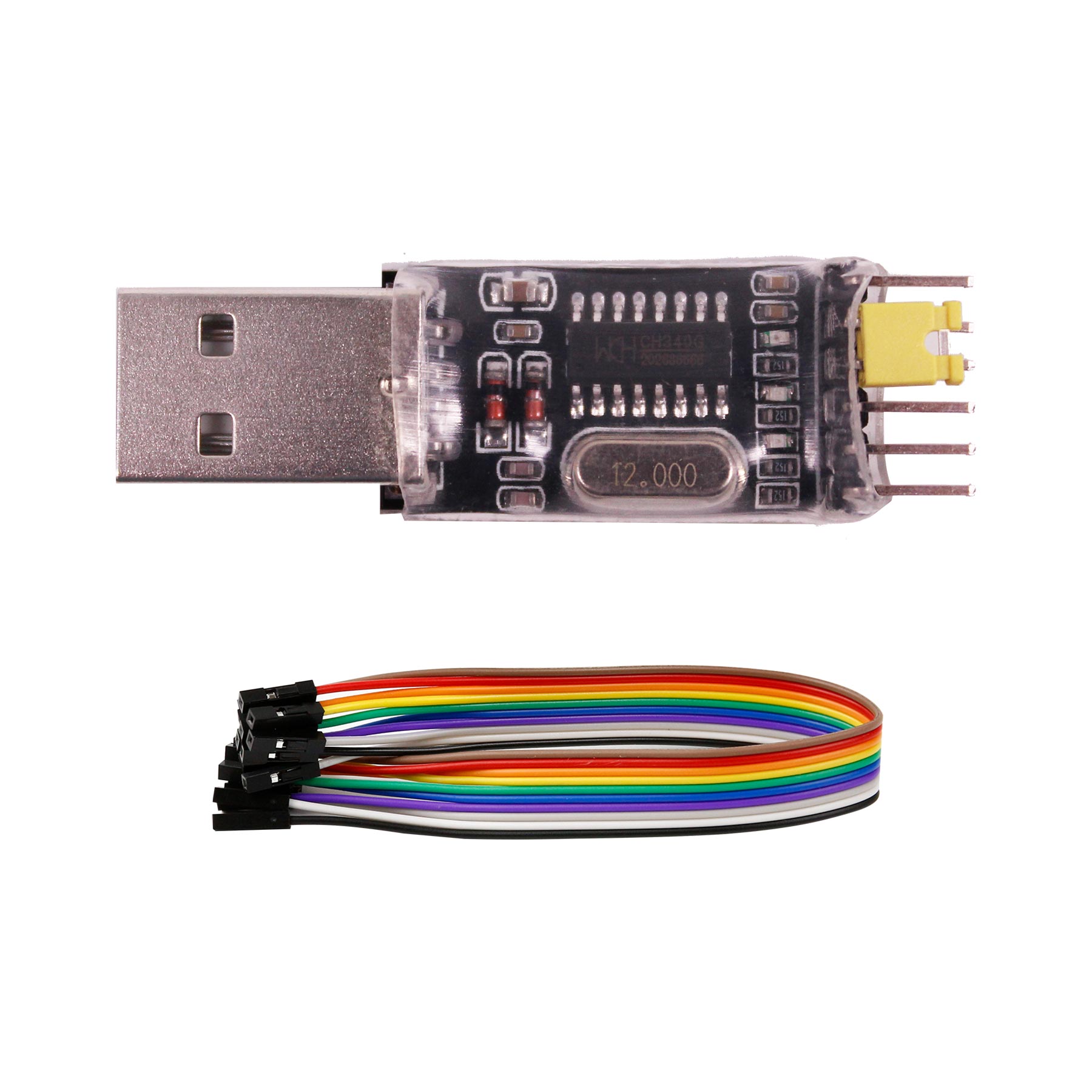

Cosa è incluso

• Modulo USB a TTL x 1
• Linee DuPont x 4

Per domande su cablaggio o compatibilità (connessioni seriali STM32/Raspberry Pi/Jetson Nano, impostazioni dei jumper e risoluzione dei problemi dei driver), contattare [email protected] or visitare https://rcdrone.top/.

Dettagli

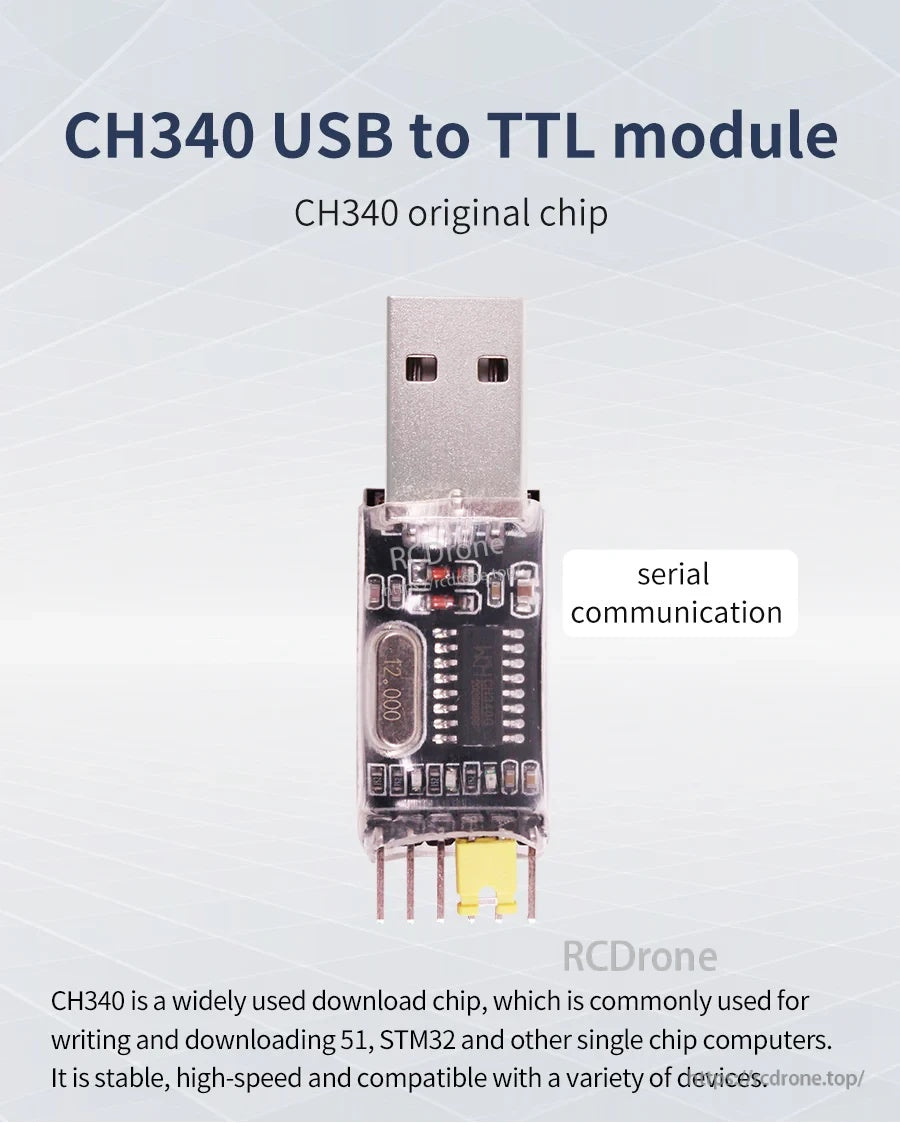

Costruito attorno al chip CH340/CH340G USB-to-UART per una comunicazione seriale stabile, flashing e debugging su Windows, macOS e Linux.

Utilizza il connettore TTL a 6 pin e i cavi DuPont per programmare direttamente le schede core STM32 da una porta USB del computer.

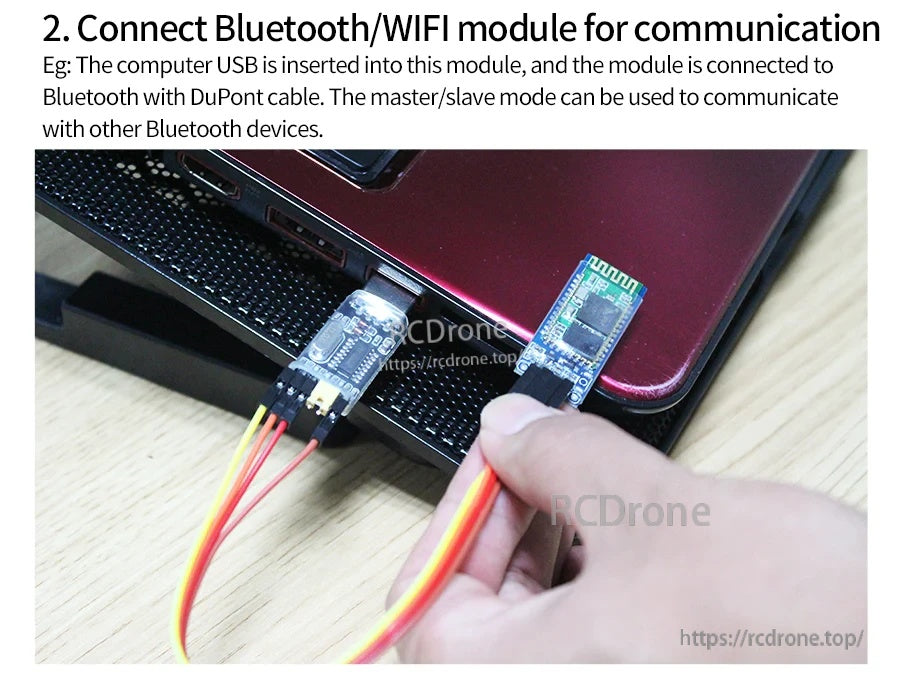

Un modo rapido per collegare una porta USB di un laptop a moduli seriali Bluetooth/WiFi per configurazione e trasferimento dati.

Abbina l'adattatore a un terminale seriale per monitorare i flussi di dati TX/RX mentre sviluppi sensori o progetti MCU.

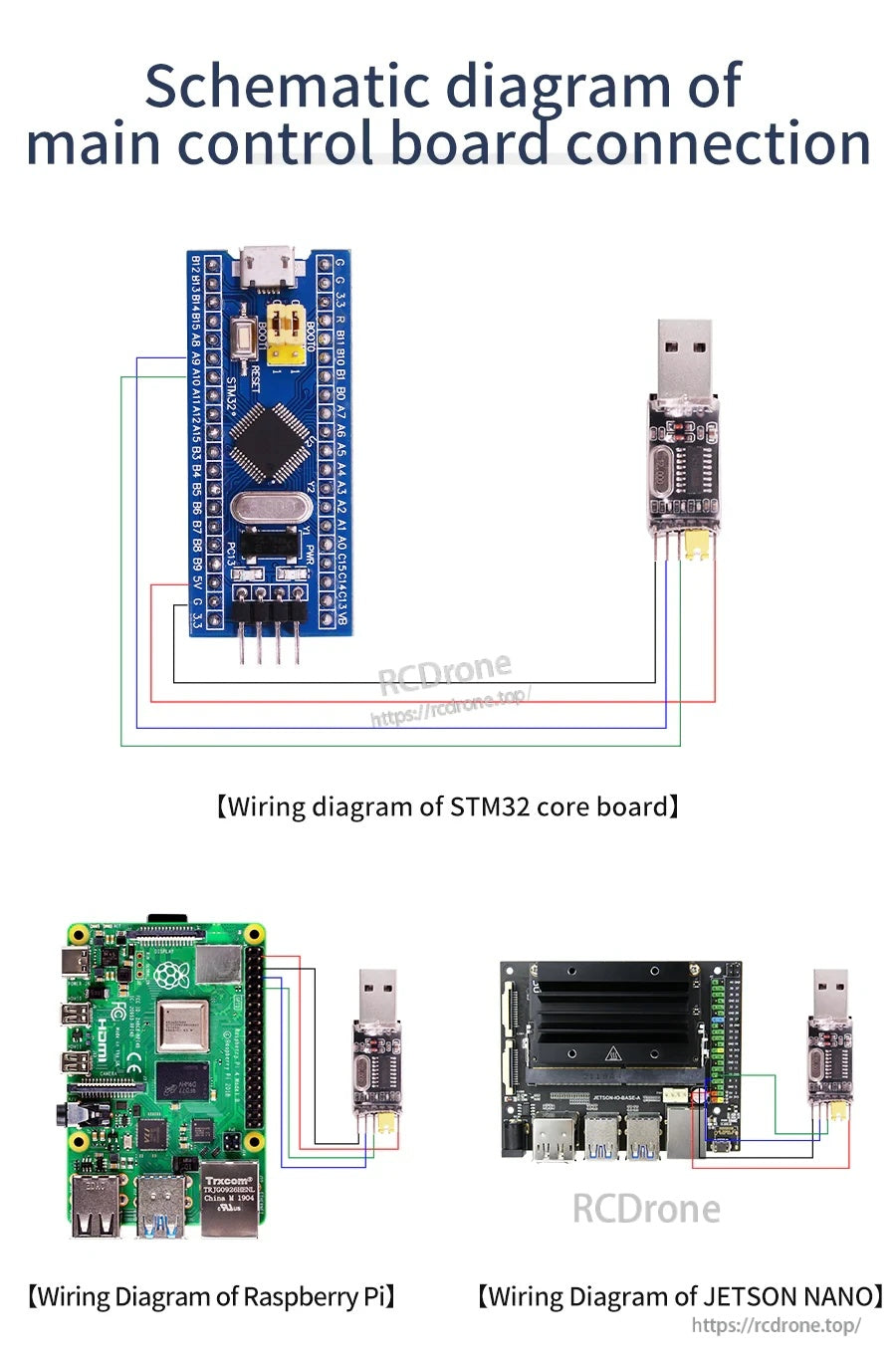

Esempi di cablaggio di riferimento per piattaforme comuni, inclusi collegamenti UART STM32, Raspberry Pi e Jetson Nano.

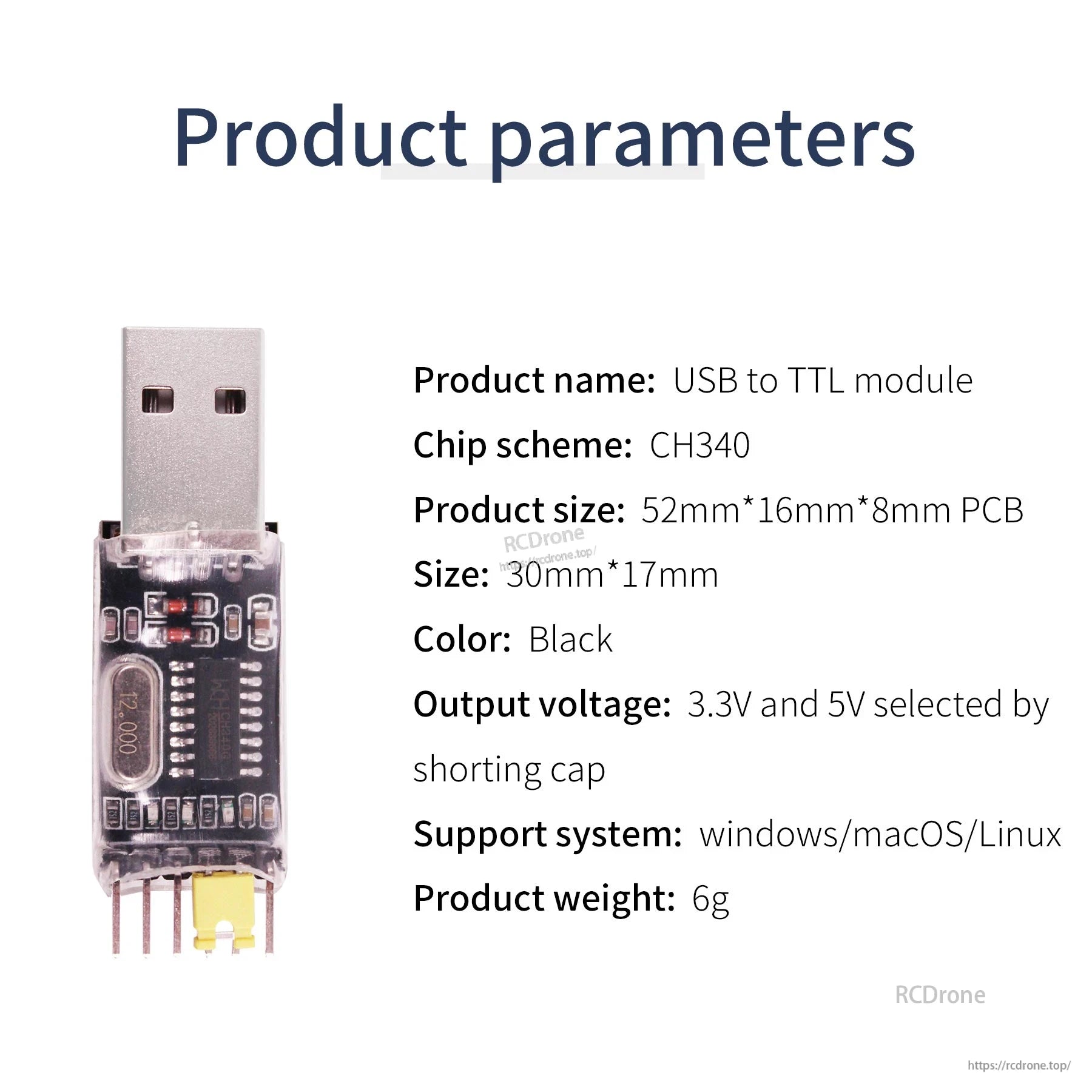

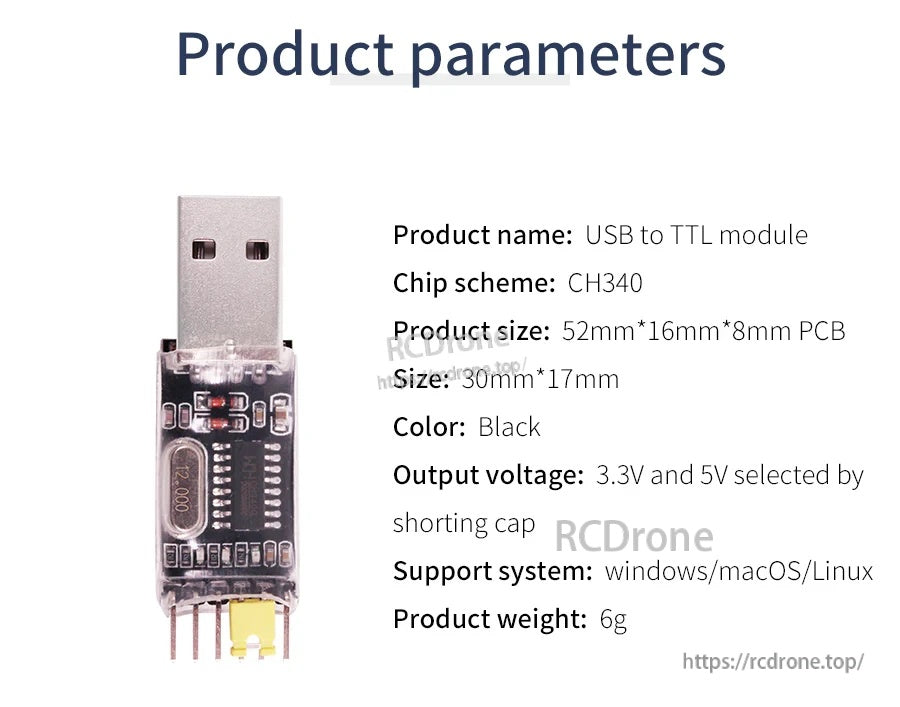

Modulo USB-to-TTL compatto 52×16×8 mm con uscita selezionabile a 3.3V/5V tramite il cappuccio di cortocircuito.

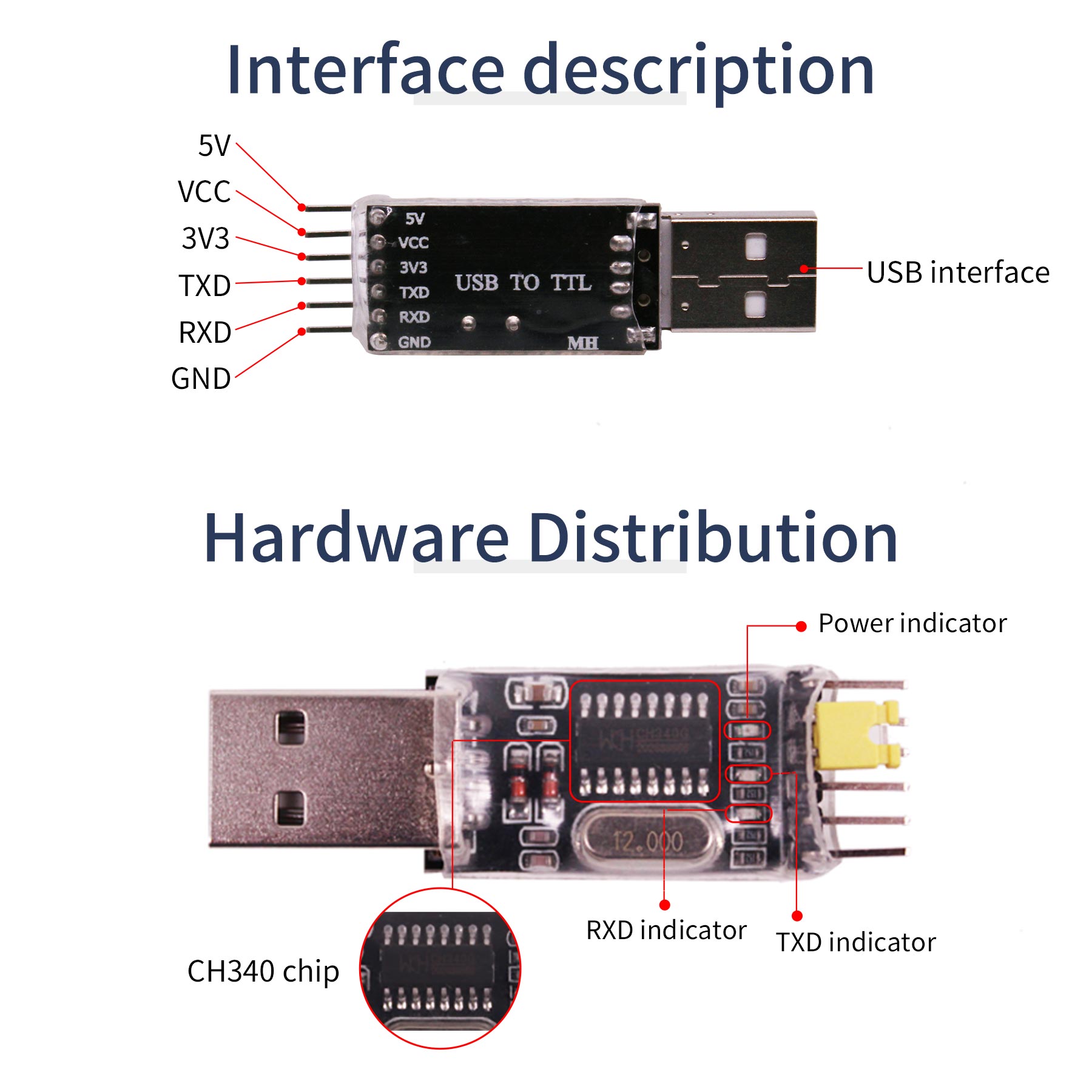

Chiare etichette dei pin e indicatori PWR/TX/RX a bordo rendono il cablaggio e la risoluzione dei problemi semplici.

Seleziona 3.3V o 5V per adattarlo al tuo obiettivo e collega TXD a RXD per un semplice auto-test di comunicazione.

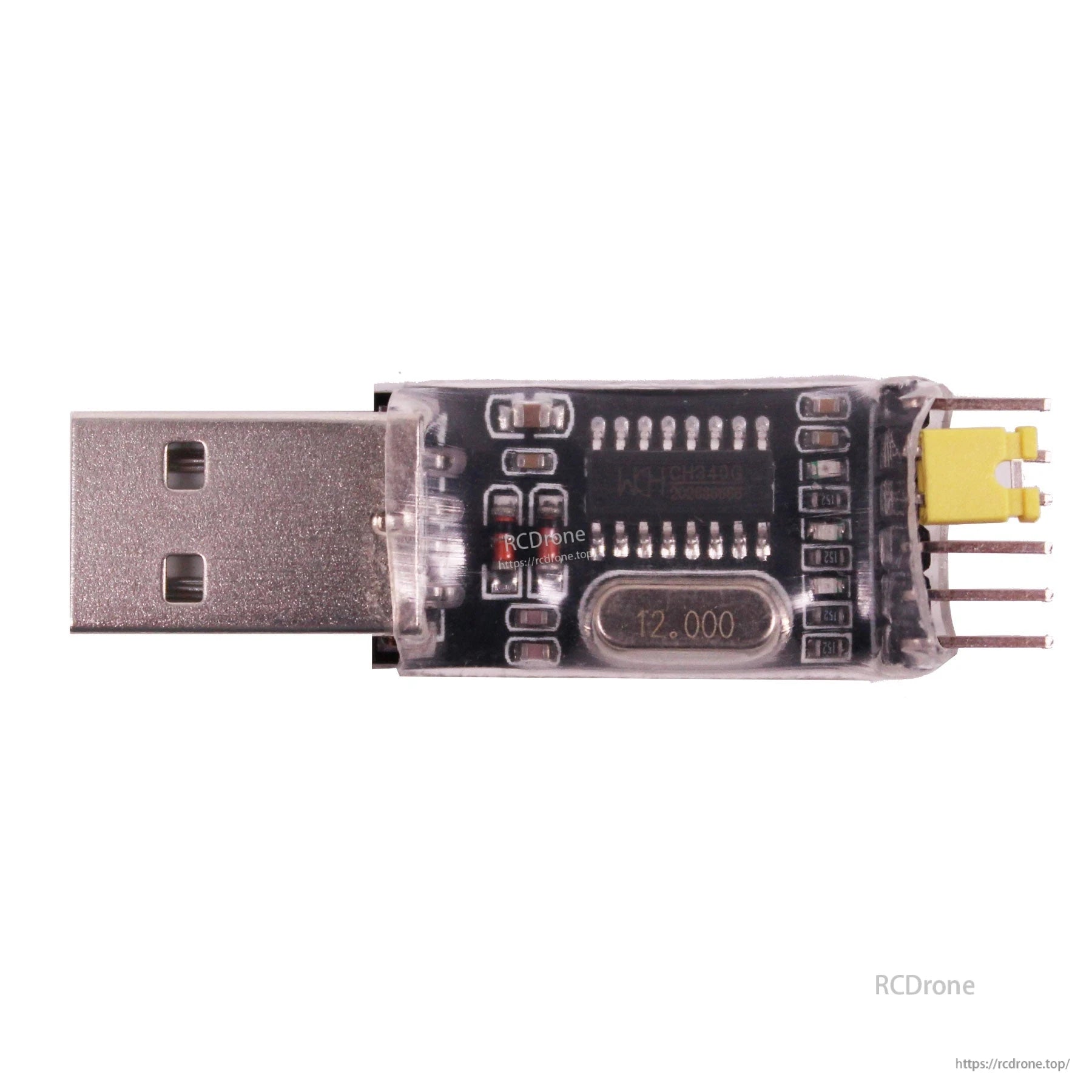

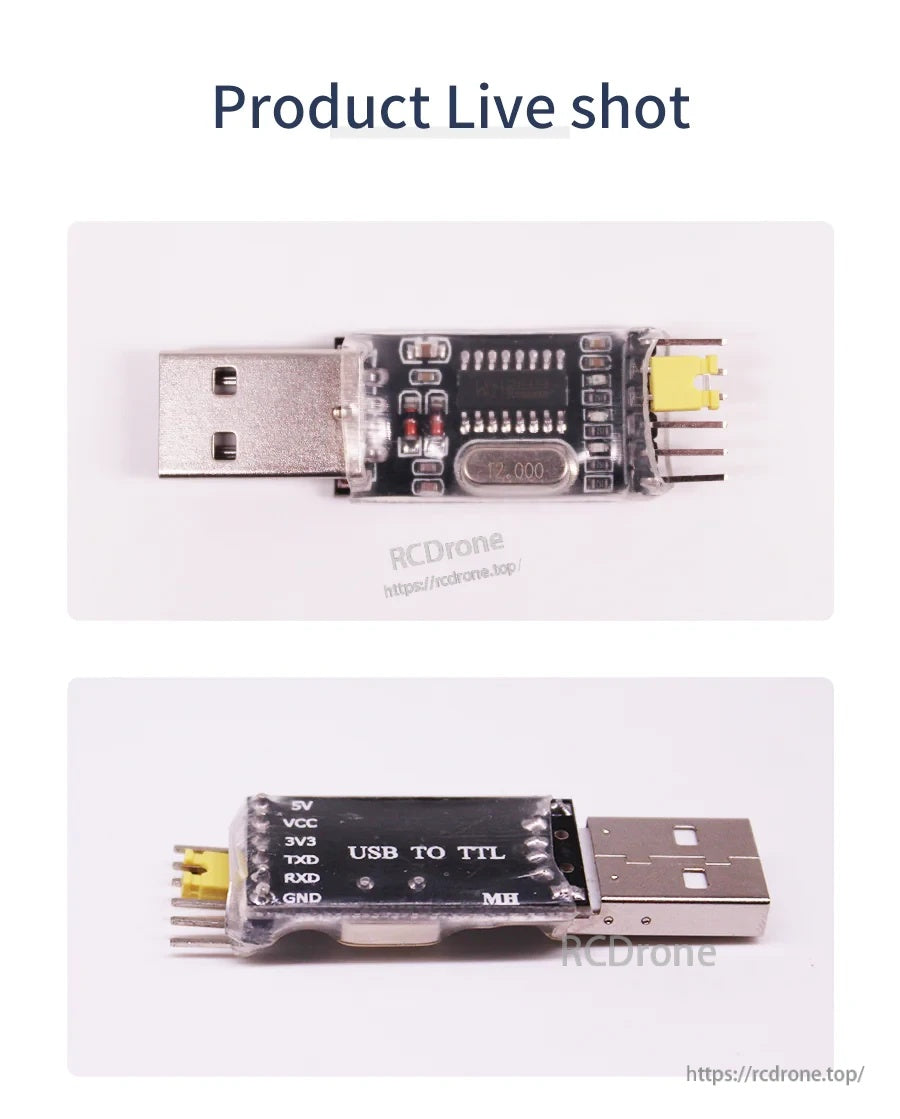

Le viste della scheda reale mostrano il connettore USB, l'area del jumper per la selezione della tensione e il connettore a 6 pin etichettato per un collegamento rapido.
