Modulo fotocamera WiFi Yahboom ESP32-S3 Lite Versione 2MP Scheda AI Vision, AP+STA, UART/IIC, Type-C

Panoramica

Modulo Camera WiFi ESP32 Lite Version è una soluzione di visione AI basata su ESP32-S3 per lo sviluppo di progetti fai-da-te e competizioni di design elettronico. Integra WiFi/BT (BT 5.0), una camera CMOS da 2MP a bordo, supporto per antenna, pulsanti personalizzati e interfacce seriali + IIC. Il modulo può funzionare come scheda di sistema minima per la trasmissione video wireless su LAN (tramite il proprio hotspot) o connettersi a una rete router, e può essere installato su un'auto intelligente o un robot con un PTZ 2-DOF opzionale per la trasmissione video in tempo reale e il riconoscimento visivo AI.

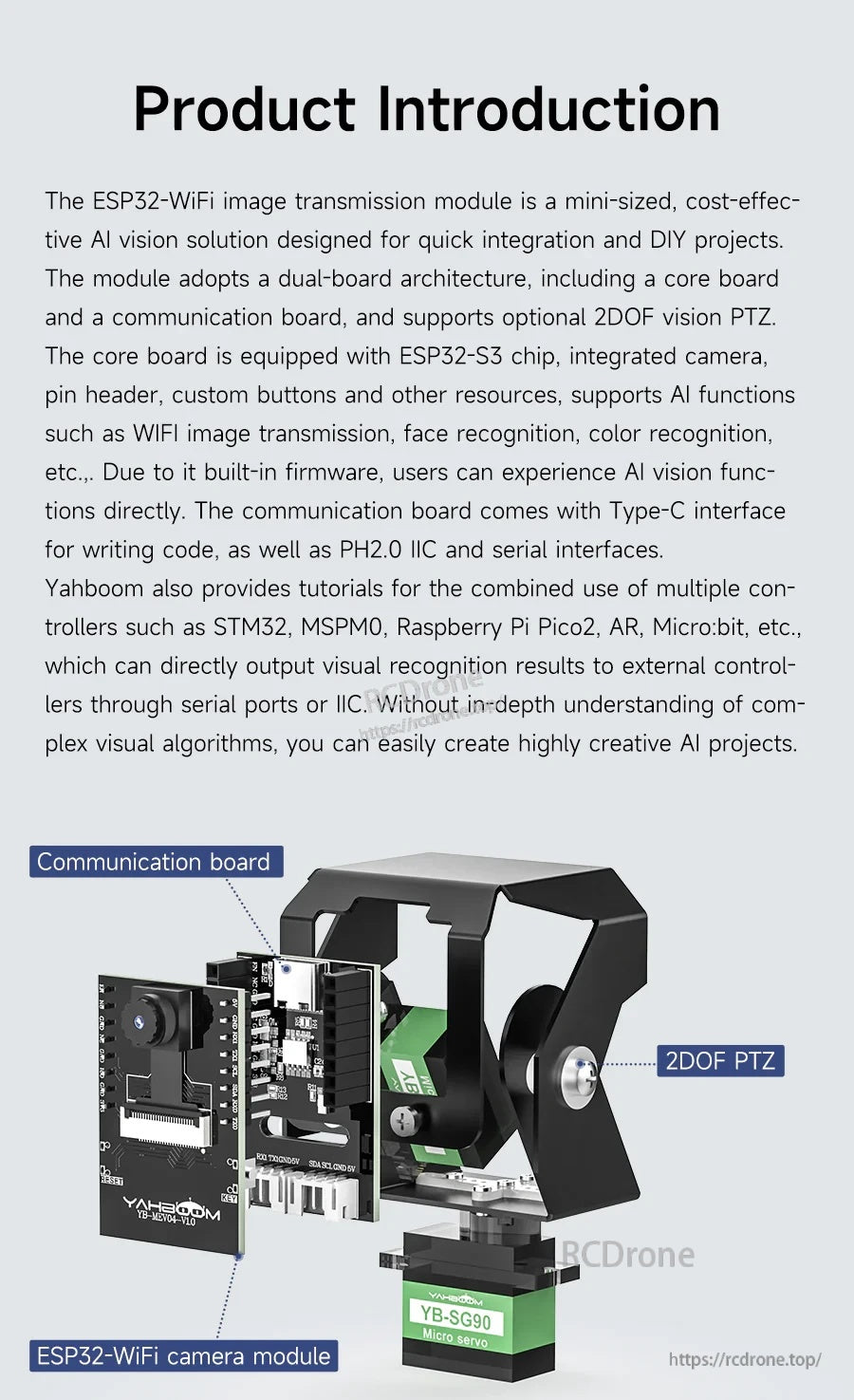

È supportata un'architettura a doppia scheda (scheda principale + scheda di comunicazione opzionale). La scheda di comunicazione fornisce un'interfaccia Type-C per la scrittura del codice e interfacce IIC e seriali PH2.0.

Per domande sui prodotti o supporto all'integrazione, contattare https://rcdrone.top/ o inviare un'email a [email protected].

Caratteristiche principali

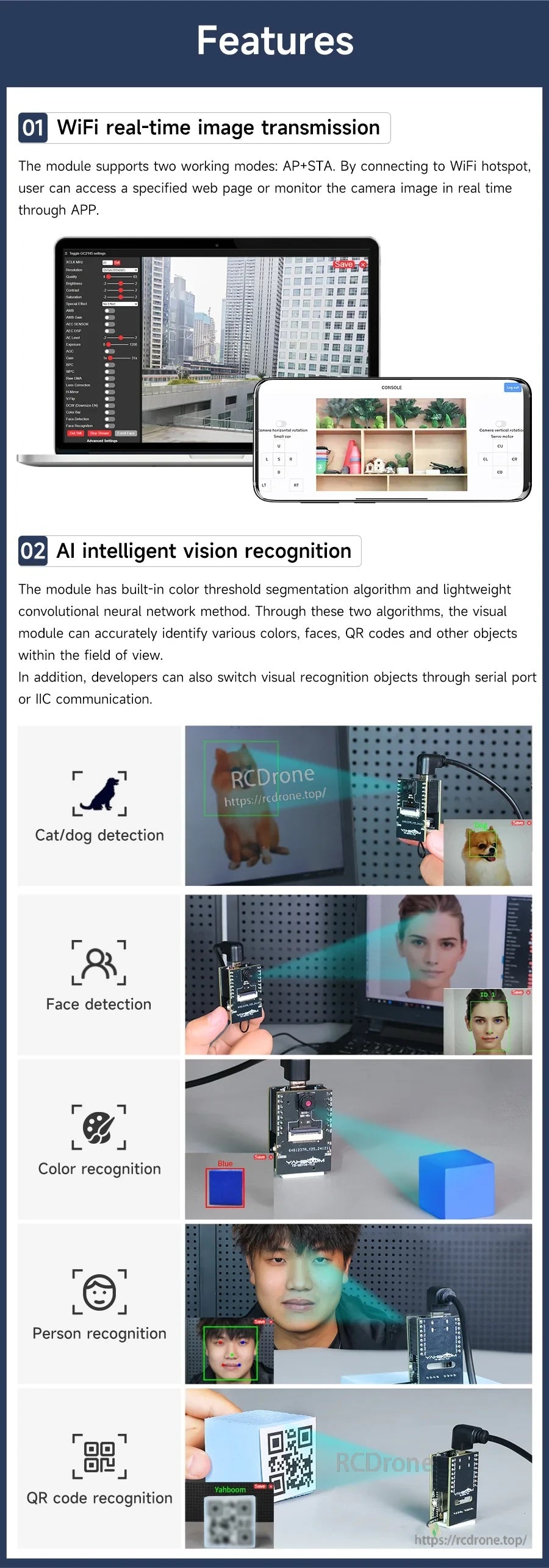

• Trasmissione video wireless; supporta il monitoraggio tramite webcam e la visualizzazione tramite APP.

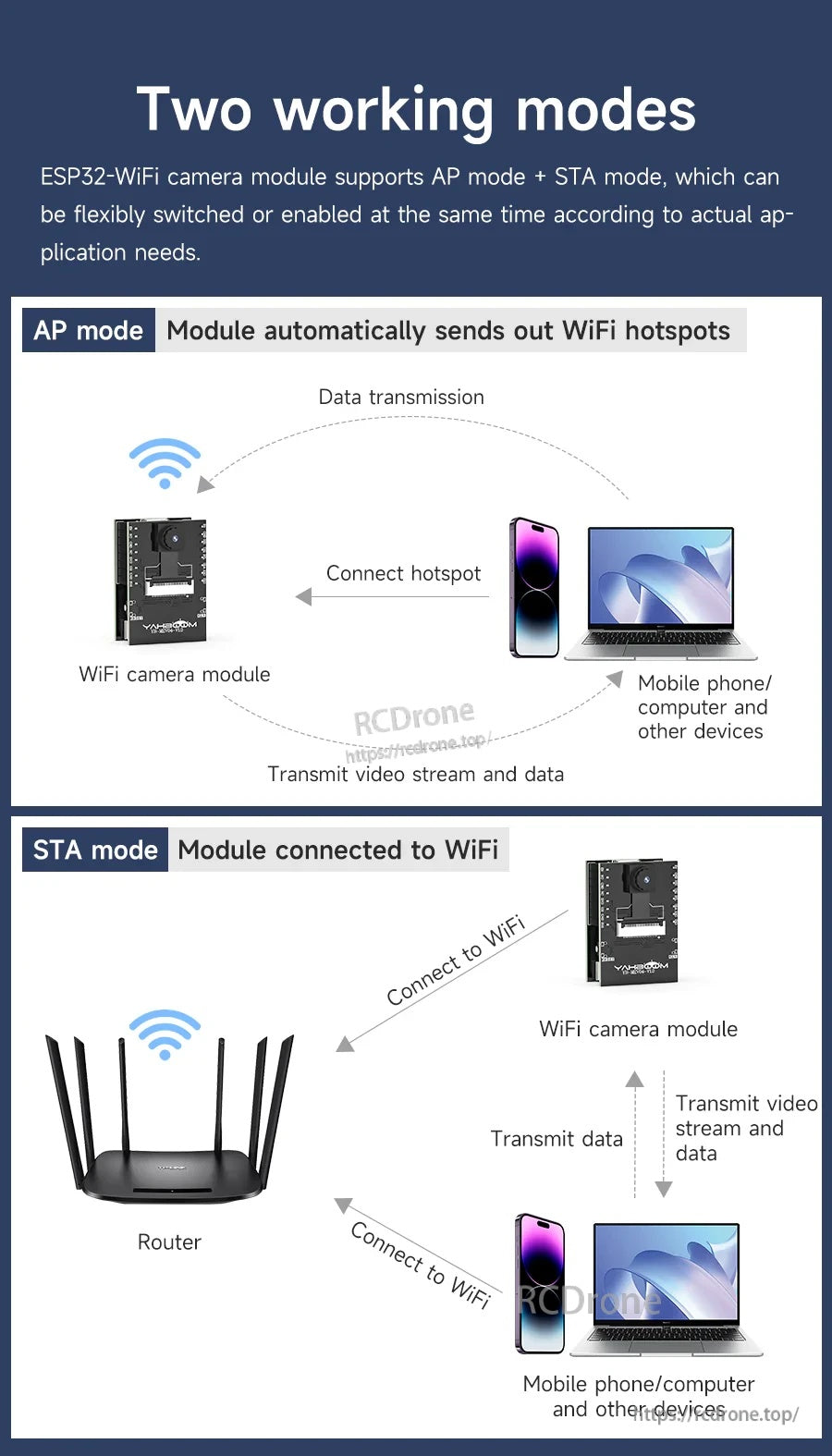

• Due modalità di lavoro: Modalità AP (il modulo invia automaticamente hotspot WiFi) e Modalità STA (modulo connesso al router WiFi). AP+STA può essere commutato e può essere abilitato contemporaneamente in base alle esigenze dell'applicazione.

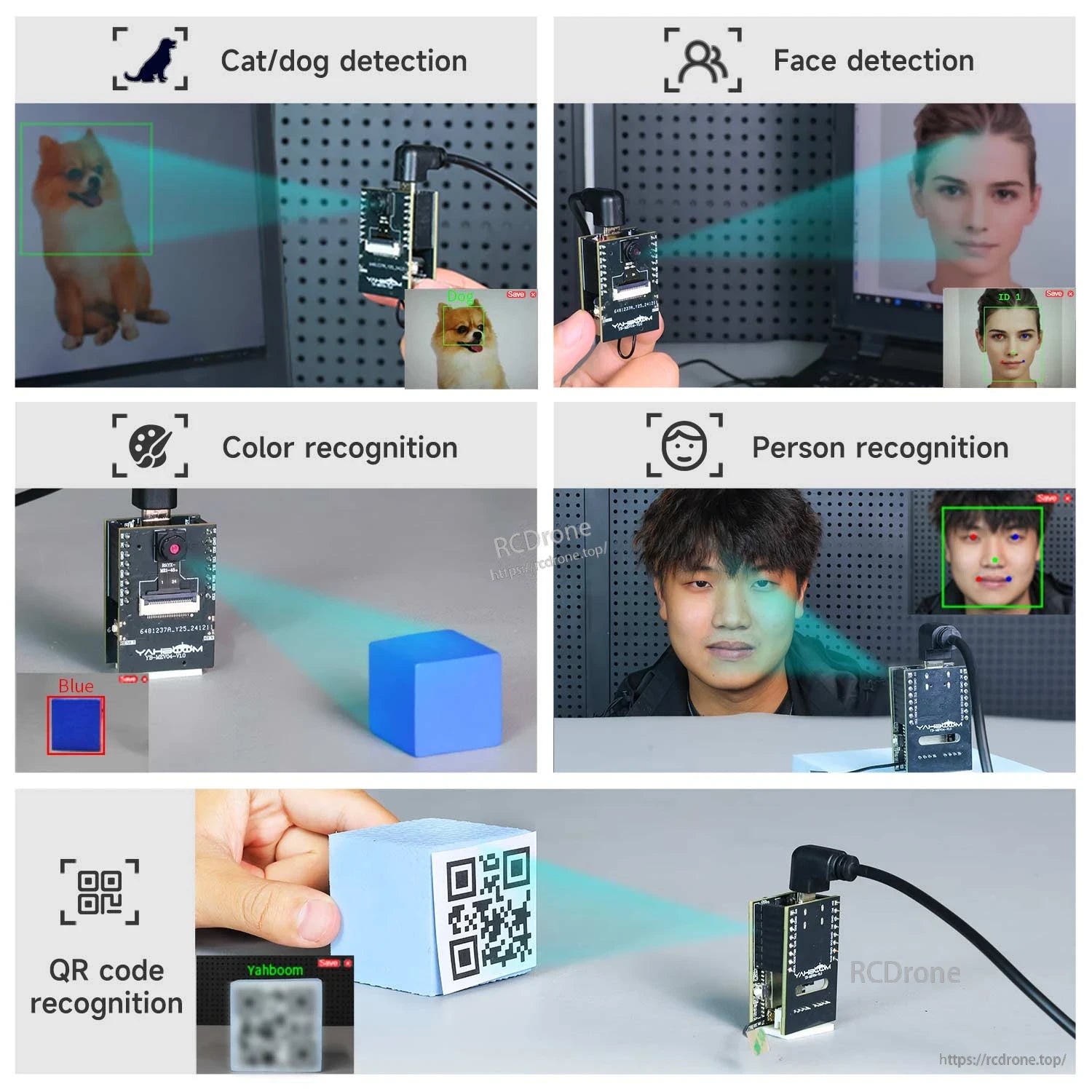

• Riconoscimento visivo intelligente AI (algoritmi integrati): rilevamento di gatti/cani, rilevamento facciale, riconoscimento dei colori, riconoscimento delle persone, riconoscimento dei codici QR.

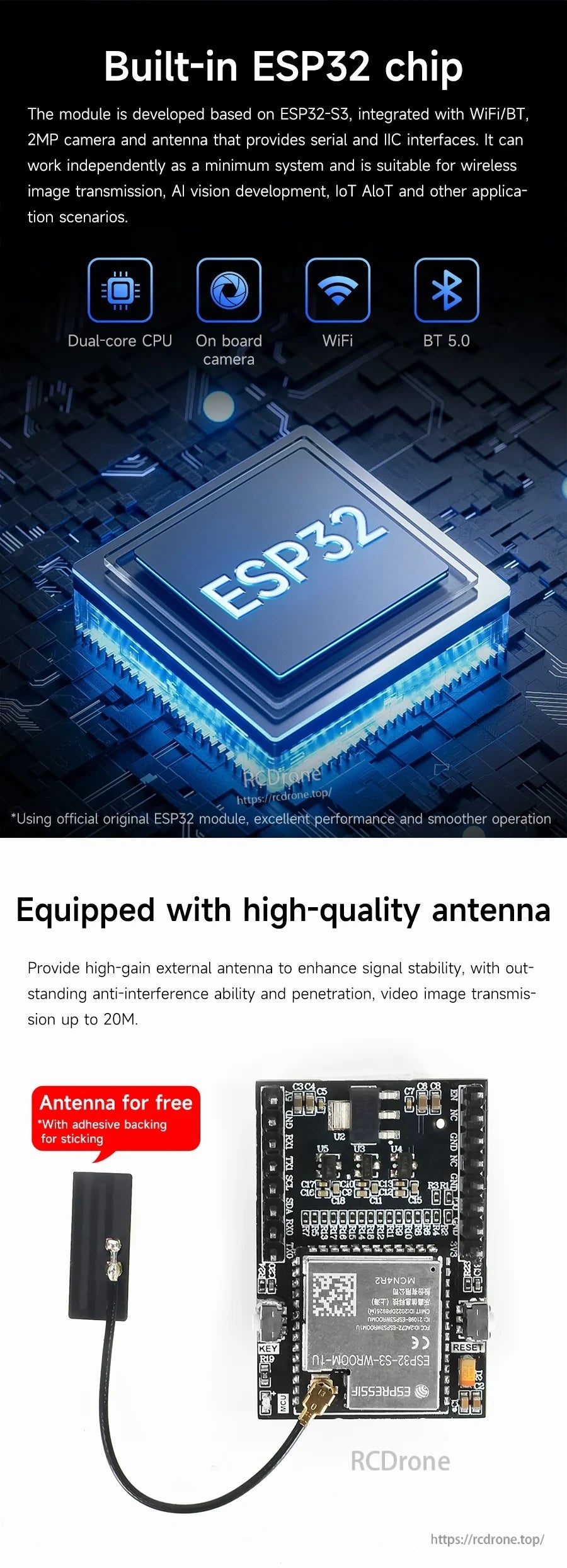

• Chip ESP32-S3 integrato: CPU dual-core a bassa potenza a 32 bit, frequenza principale massima di 240MHz, potenza di calcolo di circa 600MIPS.
• Uscita della camera HD da 2MP; tecnologia del sensore d'immagine CMOS.
• Interfacce: comunicazione seriale e comunicazione IIC (interfaccia IIC/UART nota); gli oggetti di riconoscimento possono essere commutati tramite porta seriale o comunicazione IIC.

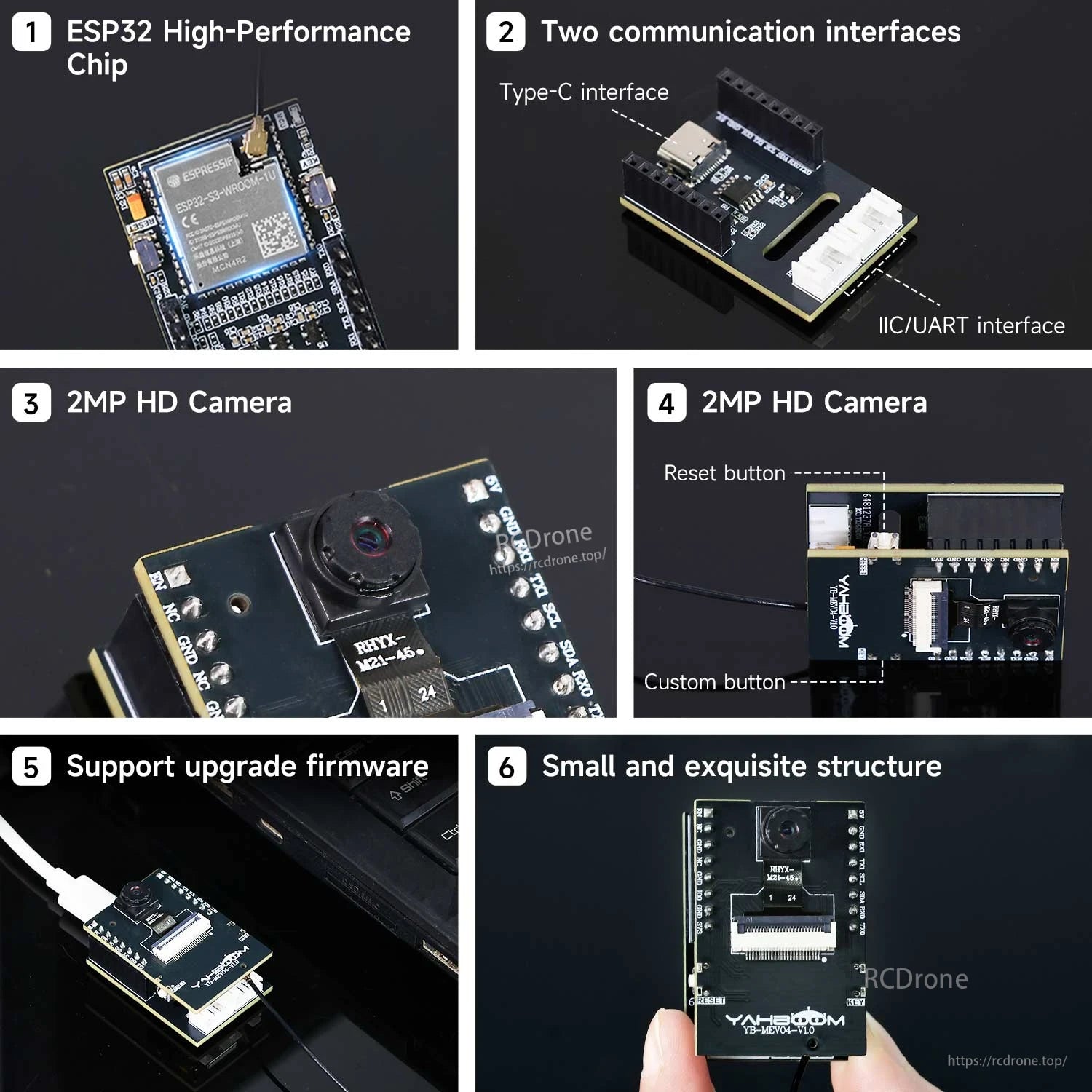

• Pulsanti personalizzati a bordo: pulsante di reset e pulsante di programmazione personalizzabile.
• Supporto per aggiornamento firmware: tramite Type-C (con scheda di comunicazione) o tramite modulo USB-to-TTL (modulo separato).
• Supporto per antenna esterna; trasmissione dell'immagine video fino a 20M (come indicato).
• Compatibile con multi-master (supporta più controlli master esterni); tutorial per più MCU (STM32, micro:bit, AR, Raspberry Pi Pico, MSPM0, ecc.).
• Supporto allo sviluppo: fornisce codici, tutorial dettagliati e schemi; tutorial sull'ambiente di sviluppo ESP-IDF e codice sorgente per casi di riconoscimento AI.

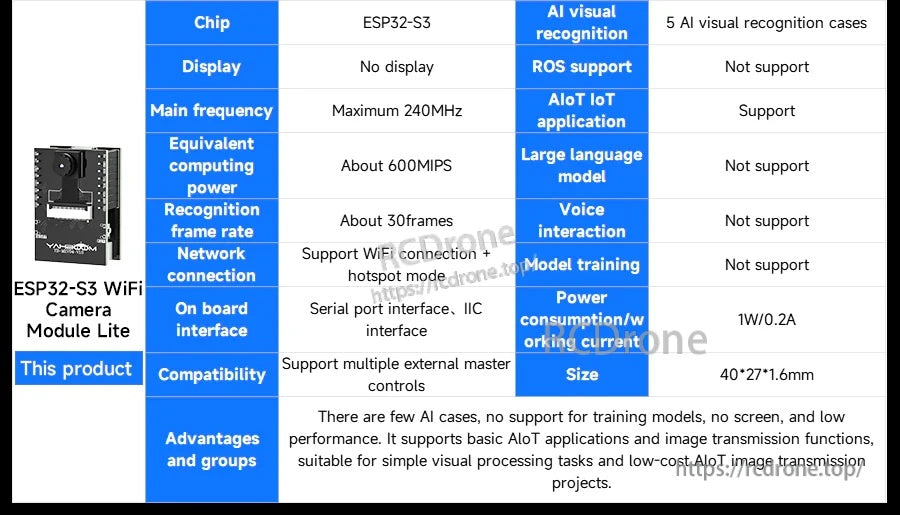

Specifiche

Modalità di rete

• Modalità AP: Il telefono/computer si connette all'hotspot WiFi integrato per visualizzare il flusso video in tempo reale tramite l'APP mobile o la pagina web.
• Modalità STA: Si connette alla rete WiFi dell'utente tramite configurazione della porta seriale per visualizzare il flusso video in tempo reale tramite l'APP mobile o la pagina web.

Controllo APP

APP di controllo remoto: supporta i sistemi iOS/Android. Gli utenti iOS possono cercare "Yahboom Cam" nell'App Store (come indicato).

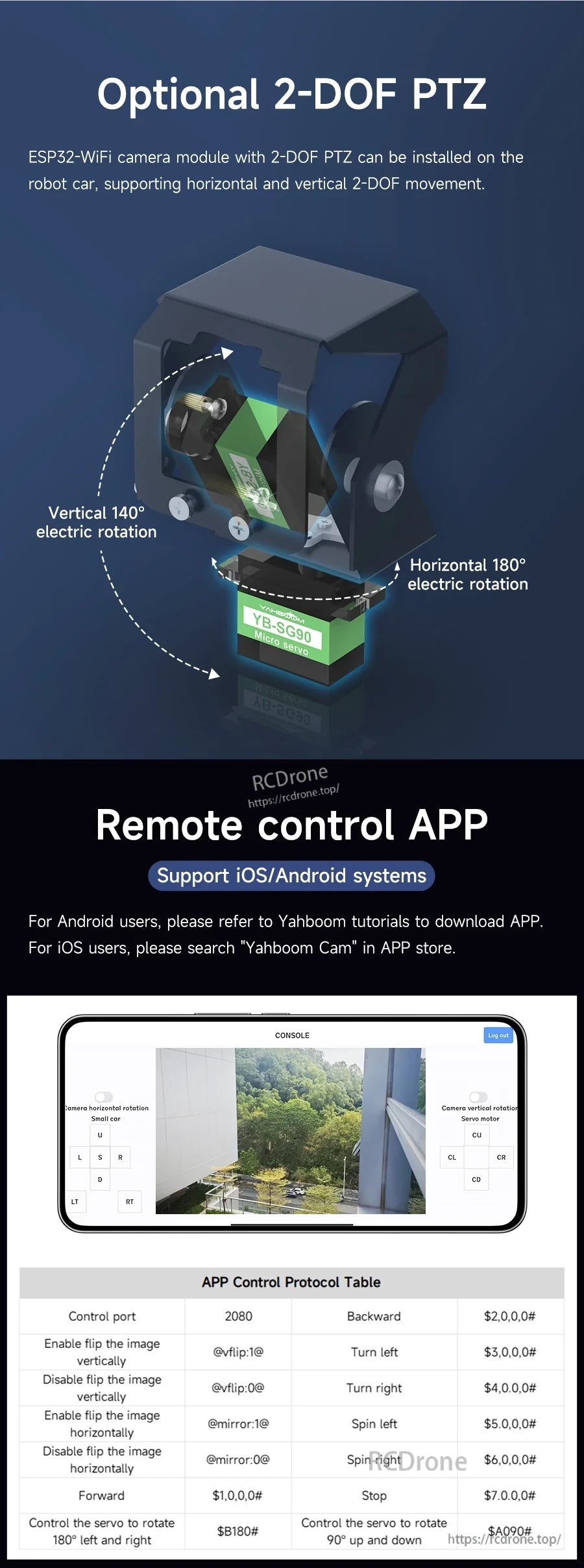

Tabella del Protocollo di Controllo APP

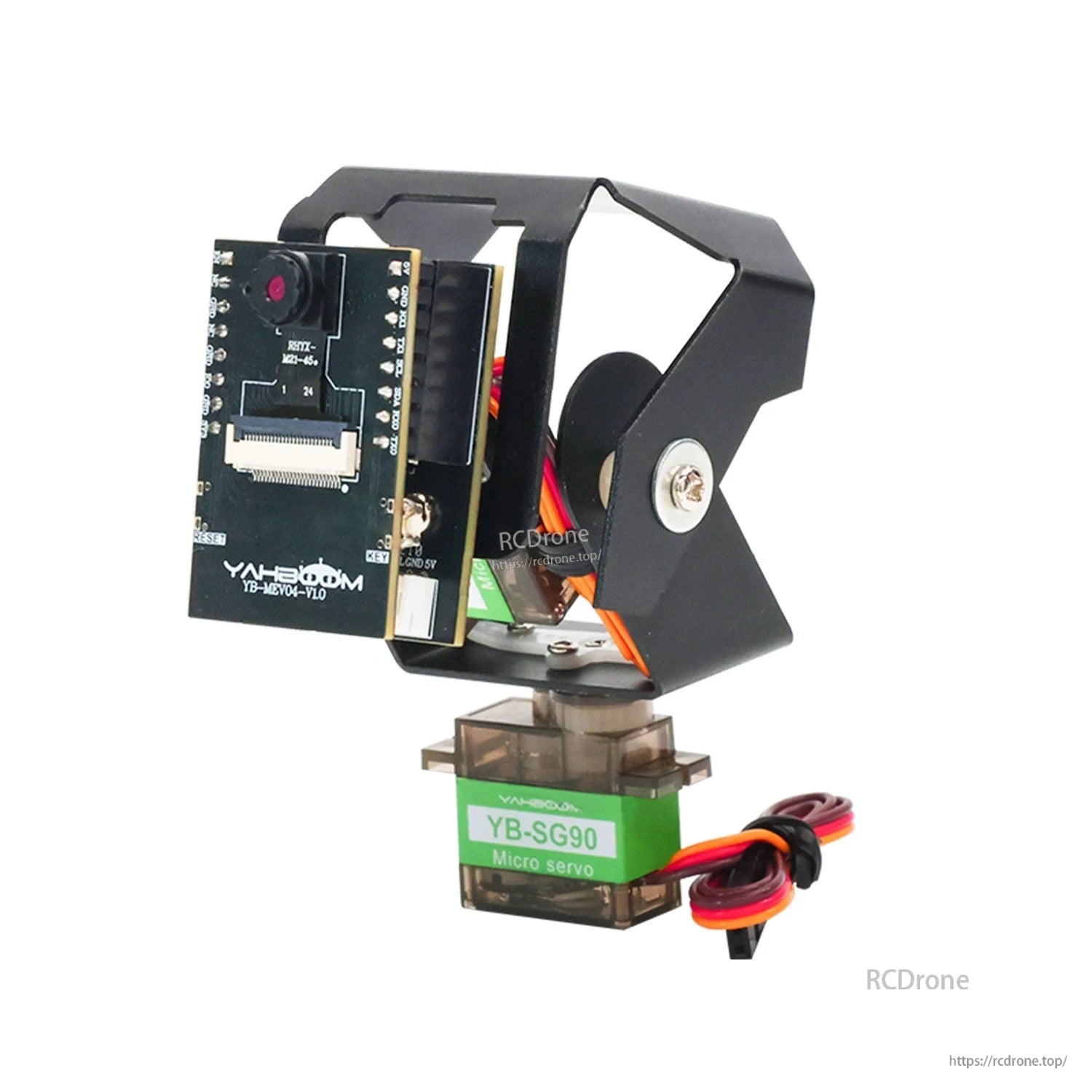

PTZ 2-DOF opzionale

• Supporta il movimento orizzontale e verticale a 2-DOF per l'installazione su auto robot.
• Rotazione elettrica verticale di 140°; Rotazione elettrica orizzontale di 180°.

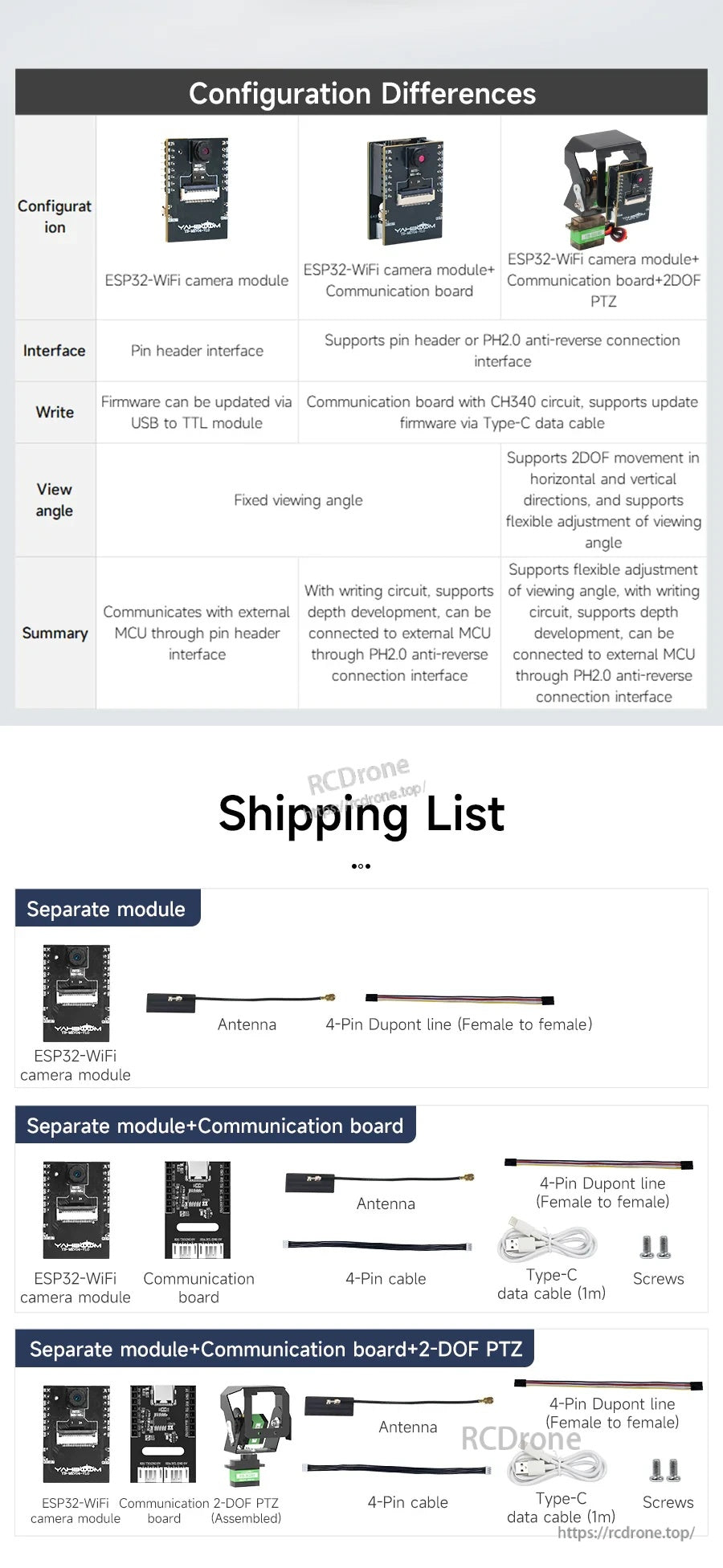

Differenze di configurazione

Cosa è incluso

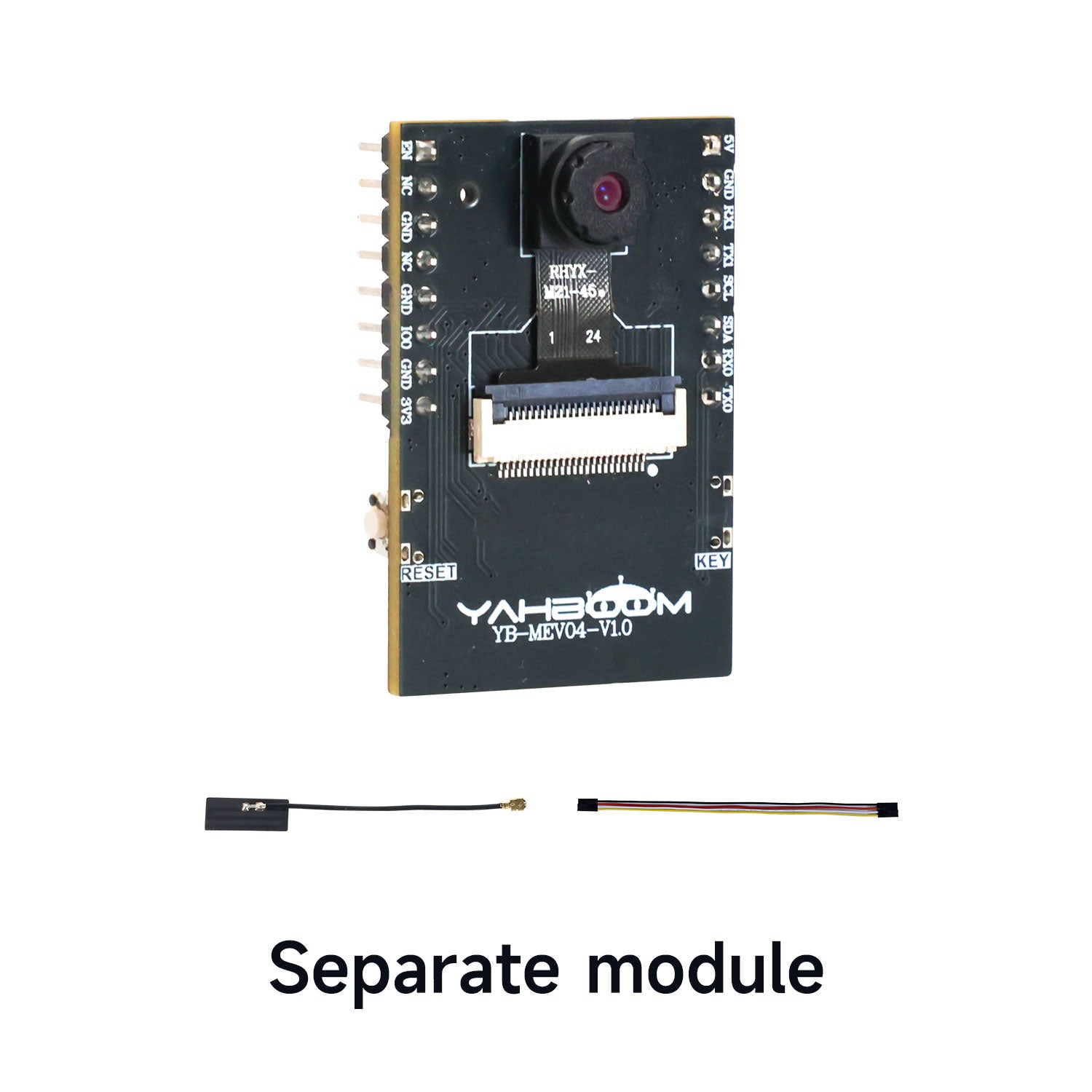

Modulo separato

• Modulo fotocamera ESP32-WiFi
• Antenna
• Linea Dupont a 4 pin (Femminile a femminile)

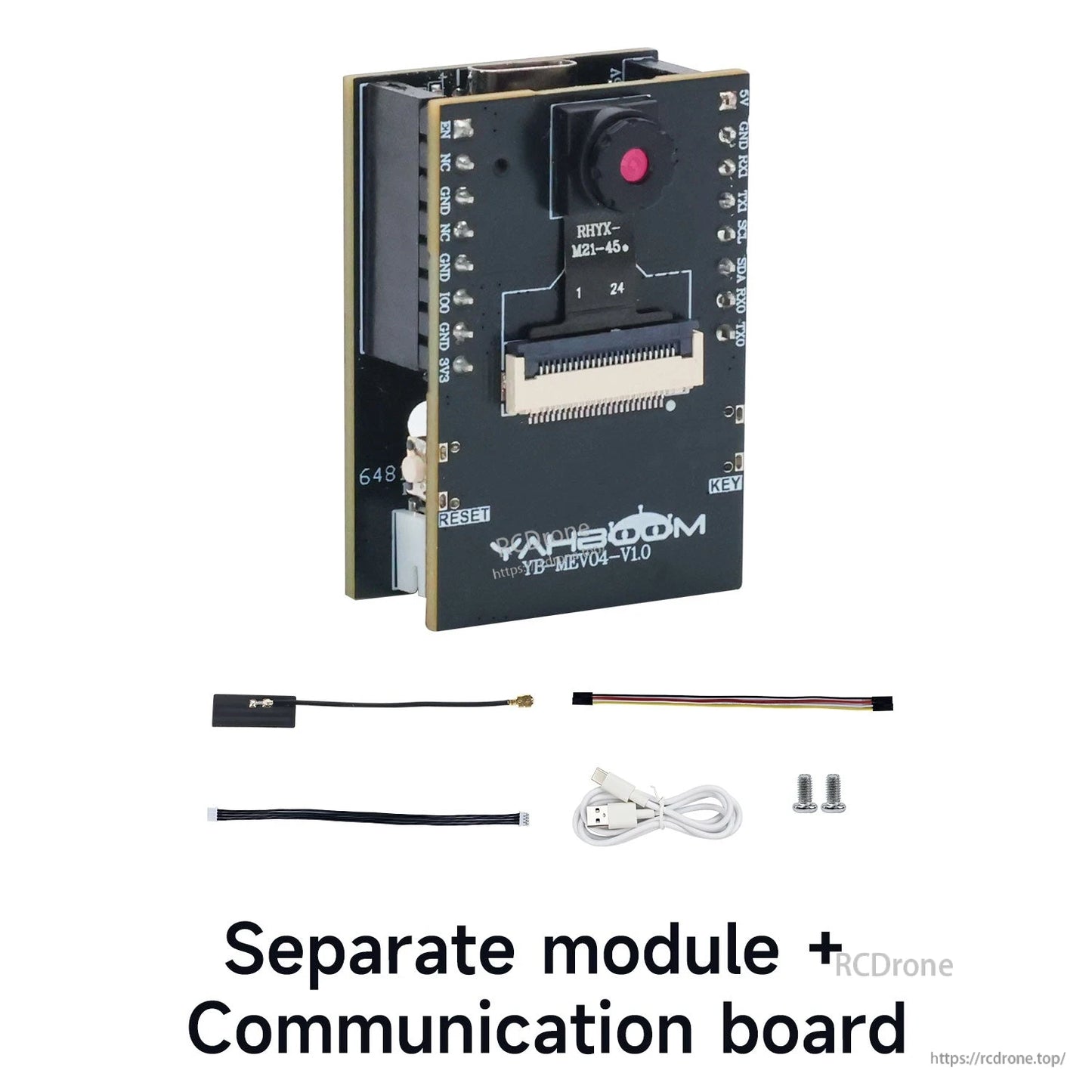

Modulo separato + Scheda di comunicazione

• Modulo fotocamera ESP32-WiFi
• Scheda di comunicazione
• Antenna
• Linea Dupont a 4 pin (Femminile a femminile)
• Cavo a 4 pin
• Cavo dati Type-C (1m)
• Viti

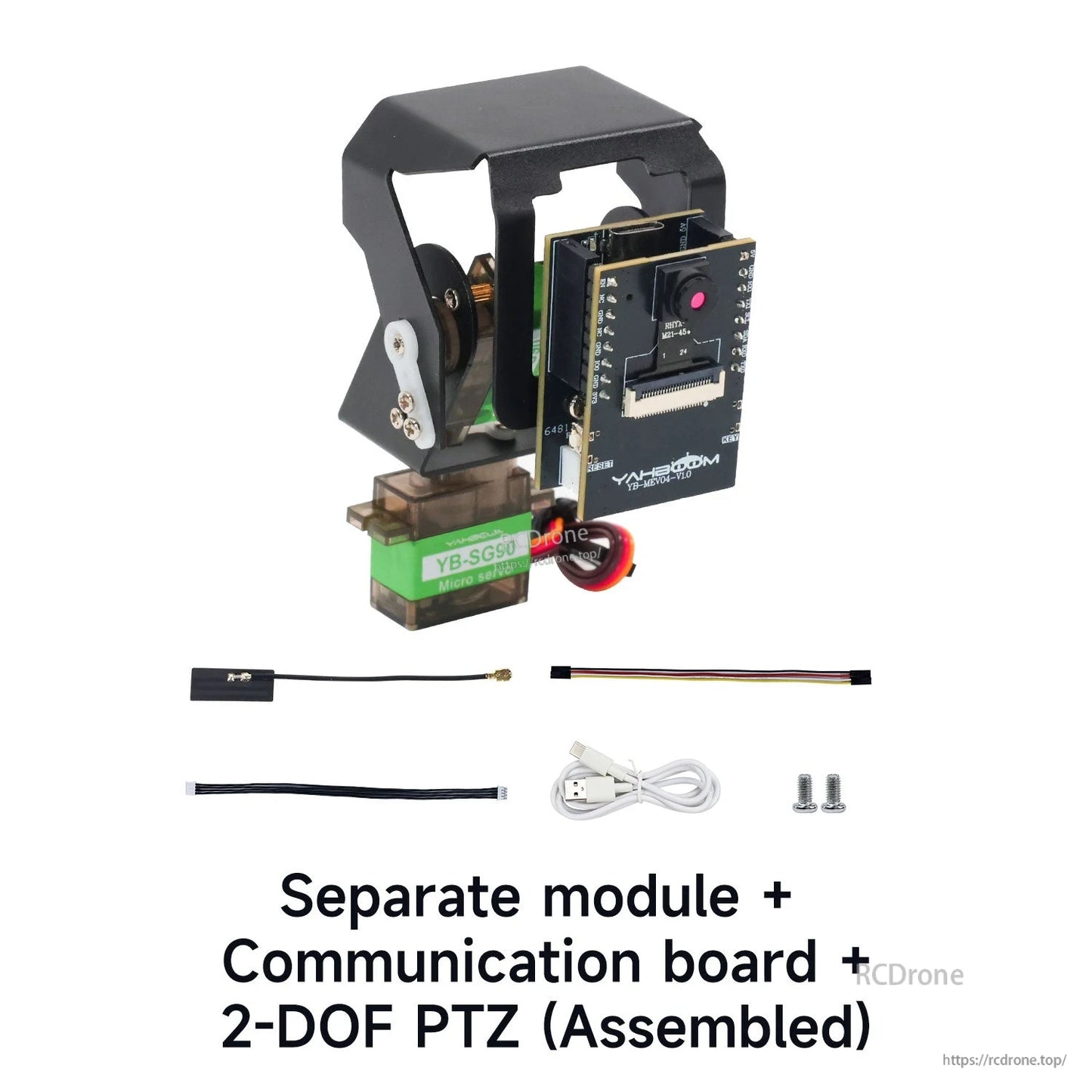

Modulo separato + Scheda di comunicazione + 2-DOF PTZ

• Modulo fotocamera ESP32-WiFi
• Scheda di comunicazione
• 2-DOF PTZ (Assemblato)
• Antenna
• Linea Dupont a 4 pin (Femminile a femminile)
• Cavo a 4 pin
• Cavo dati Type-C (1m)
• Viti

Guide

Link alla Guida: Modulo Camera WiFi ESP32 Lite

Dettagli

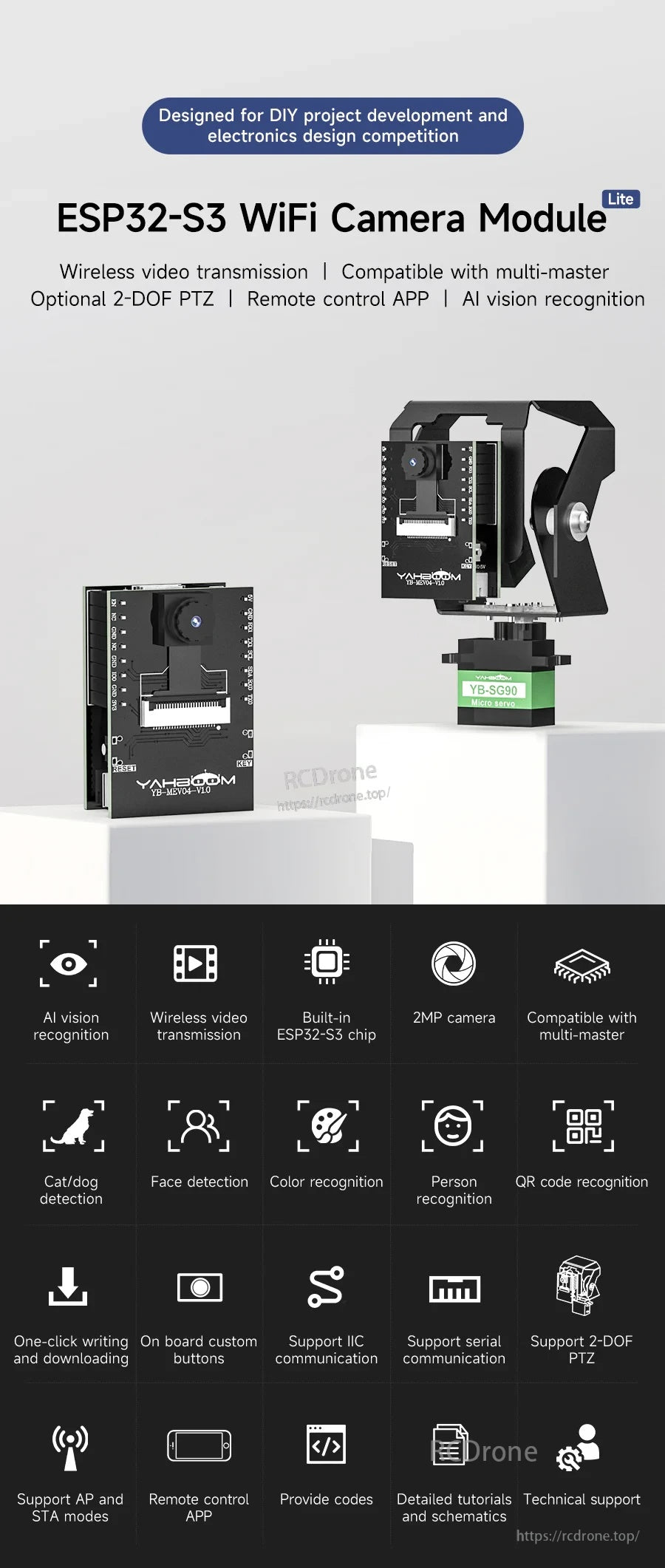

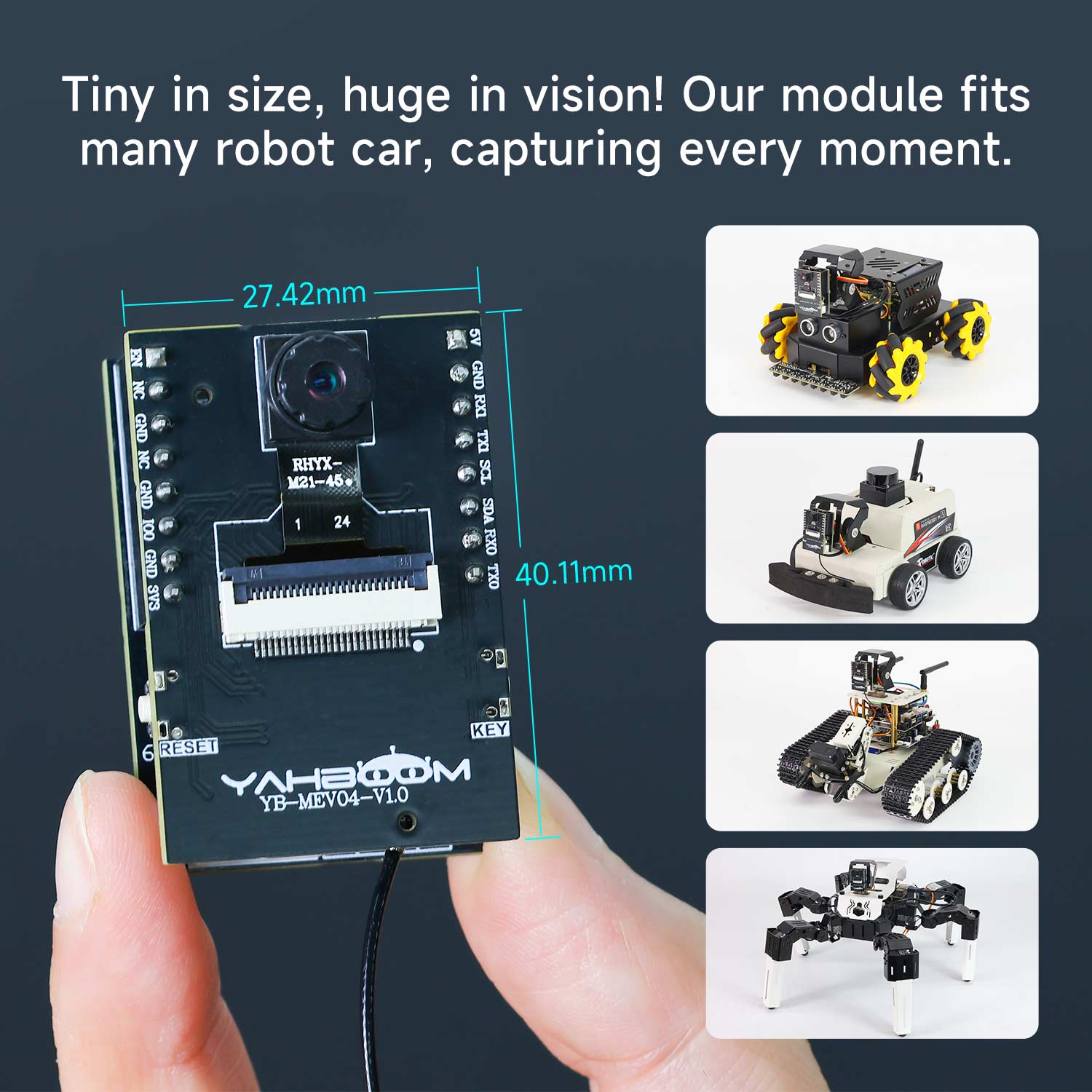

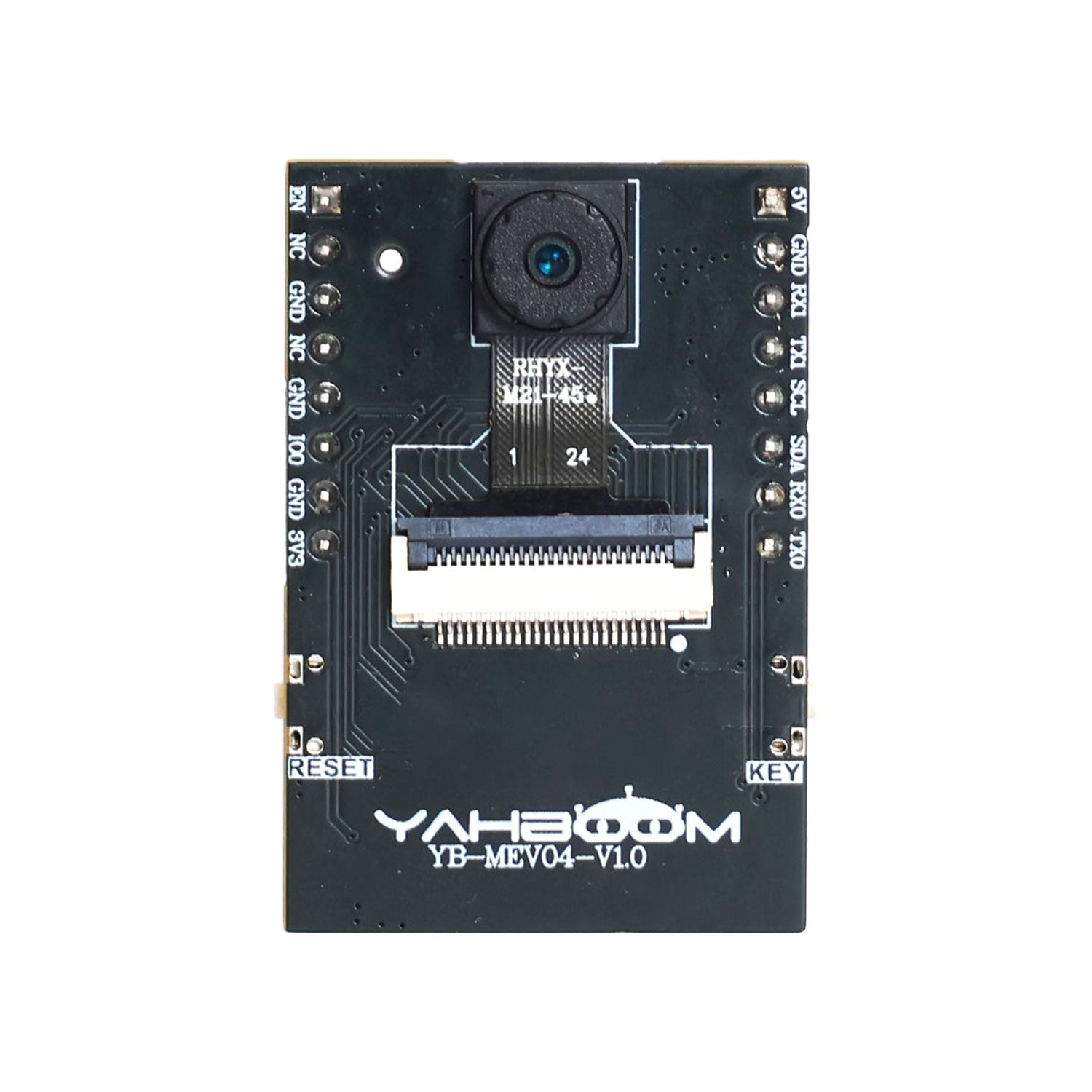

Costruito attorno all'ESP32‑S3, questo modulo camera WiFi/BT combina un sensore da 2MP con funzioni di visione AI per robot fai-da-te, auto intelligenti e progetti embedded.

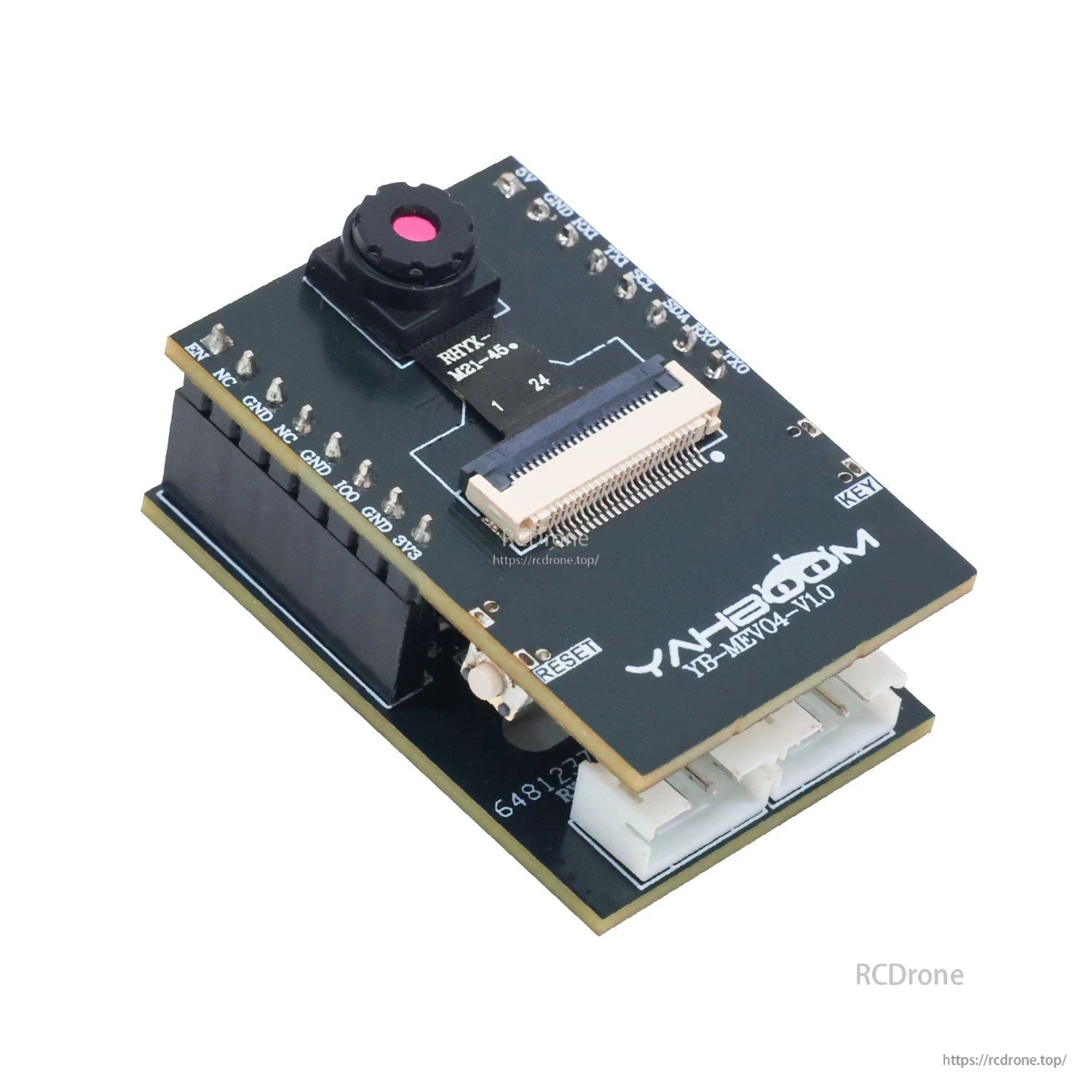

È supportata una configurazione a doppia scheda: una scheda principale per fotocamera compatta più una scheda di comunicazione Type‑C opzionale per una programmazione e un'espansione convenienti.

Scegli il modulo fotocamera autonomo o aggiungi la scheda di comunicazione Type‑C e il kit PTZ a 2 DOF a seconda di come intendi programmarlo e montarlo.

Usalo per lo streaming video in tempo reale tramite WiFi più opzioni di riconoscimento integrate come codici QR, volti, colori e oggetti comuni.

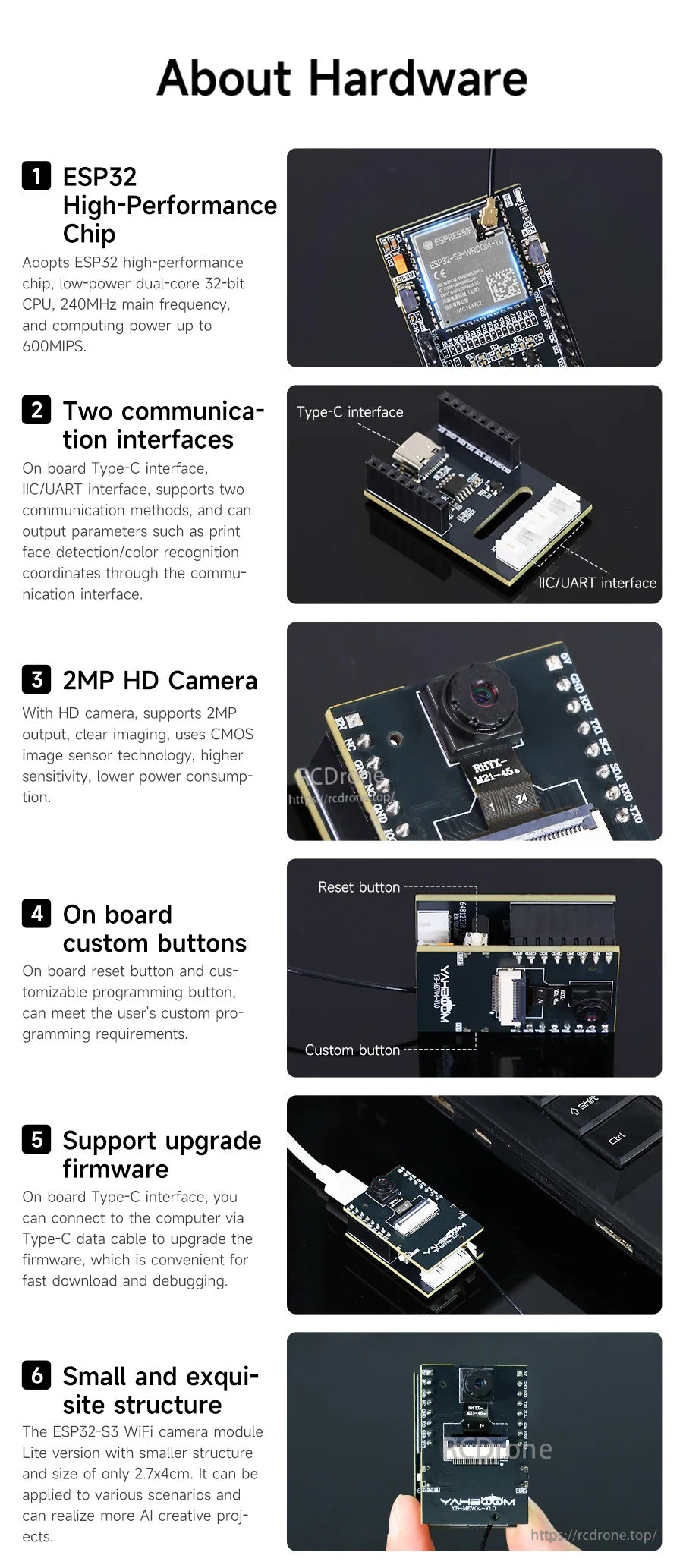

I pulsanti a bordo e le interfacce comuni (UART/IIC) rendono facile integrare il modulo fotocamera in controller personalizzati e piattaforme robotiche.

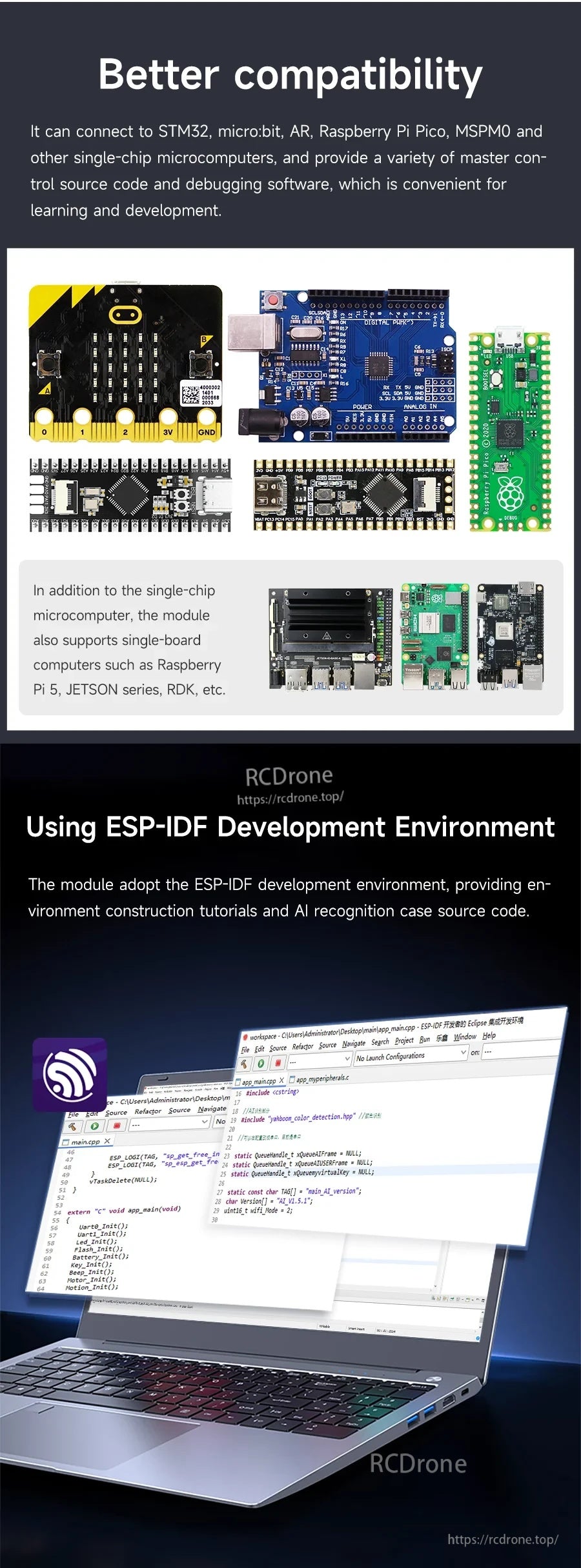

Le risorse di sviluppo sono destinate a controller popolari e all'ambiente ESP‑IDF, supportando la prototipazione rapida da dimostrazioni a applicazioni complete.

Il supporto per antenne esterne aiuta a migliorare la stabilità wireless per la trasmissione video LAN e casi d'uso di monitoraggio remoto.

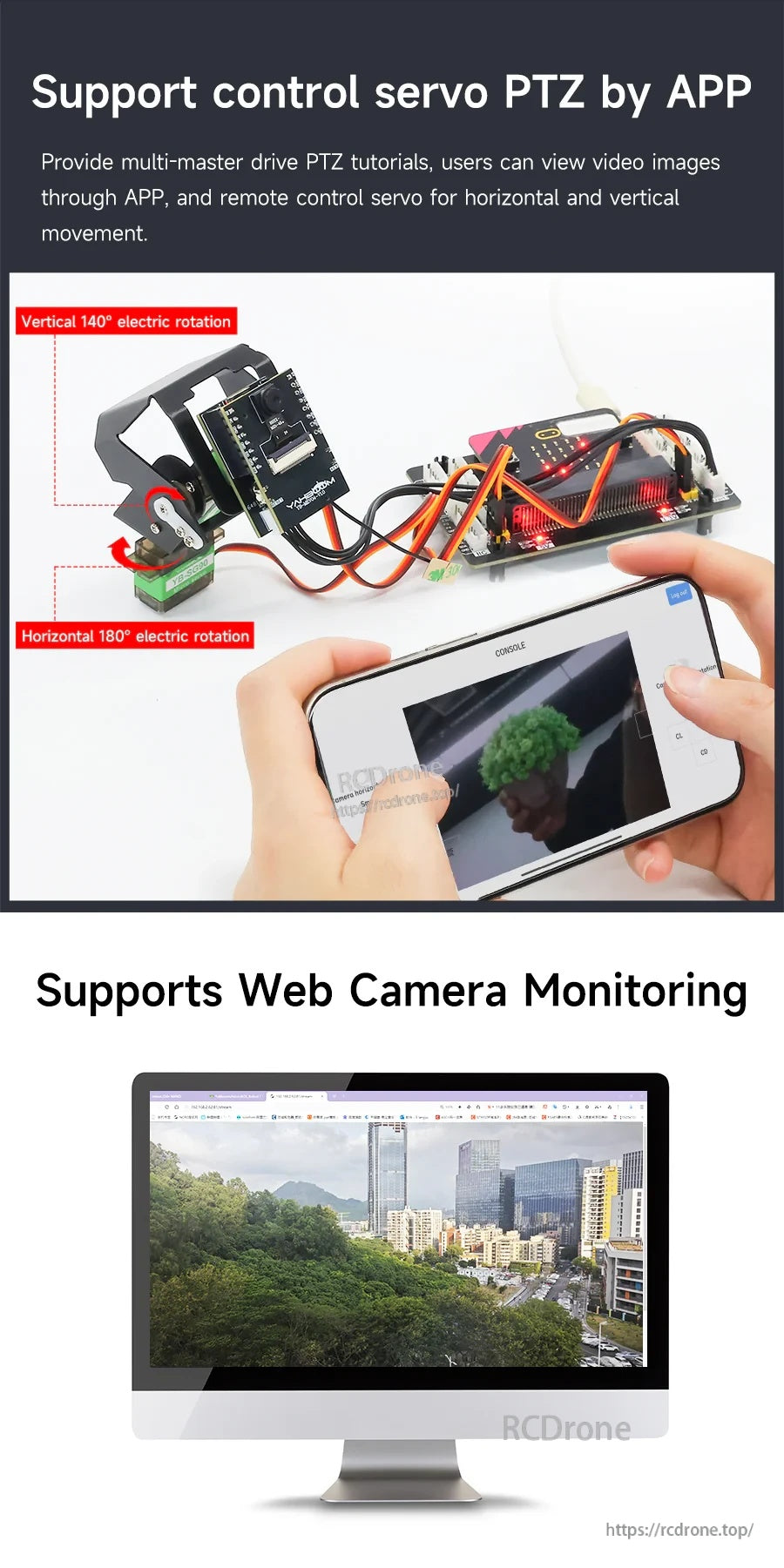

Aggiungi il PTZ a 2 gradi di libertà per inclinare/ruotare la camera e controllare la direzione di visualizzazione tramite un'interfaccia remota basata su app.

Passa tra la visualizzazione dell'app e il monitoraggio del browser per adattarti al tuo flusso di lavoro, da test rapidi a dashboard desktop.

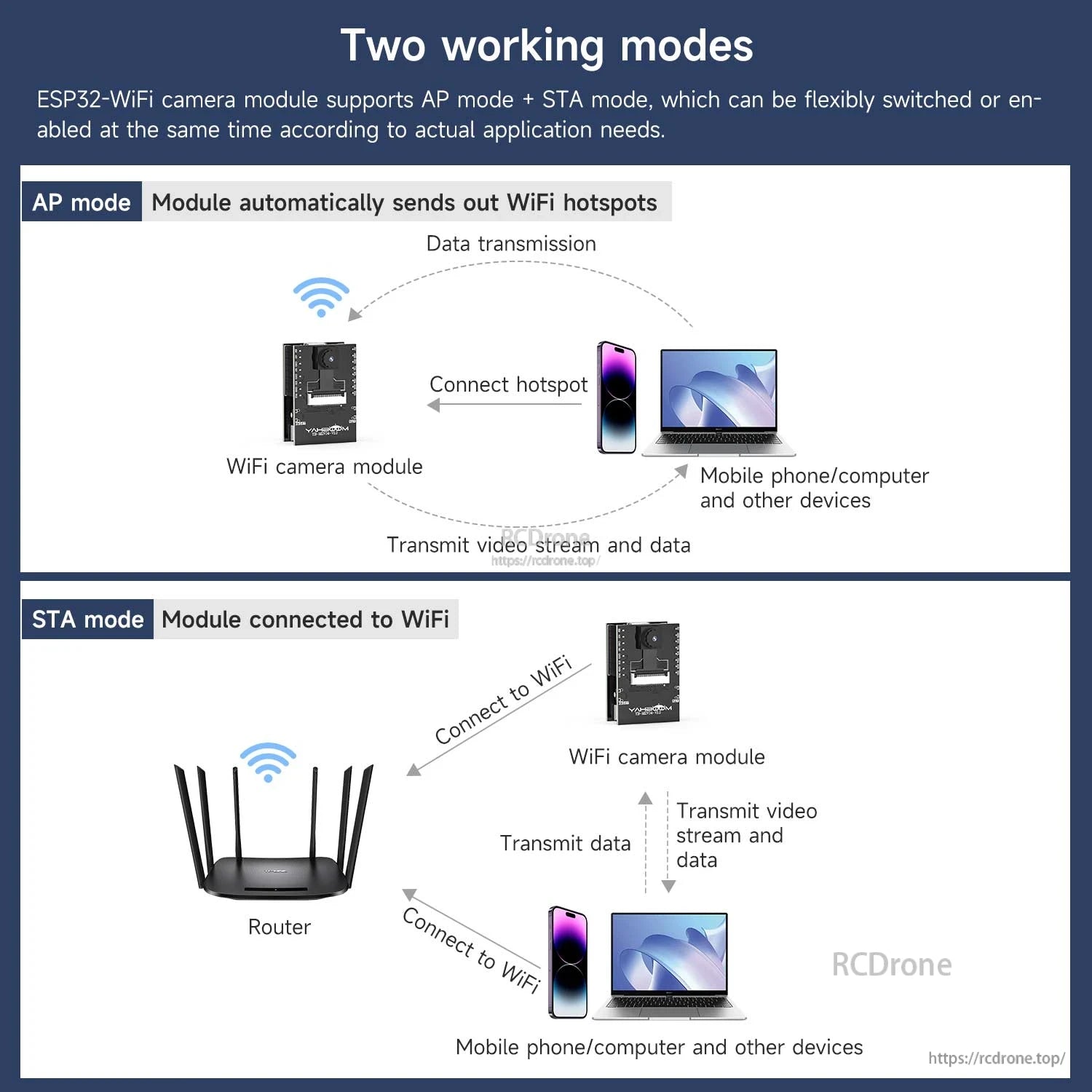

La modalità AP crea una connessione hotspot diretta, mentre la modalità STA si unisce a una rete router esistente per un'implementazione flessibile.

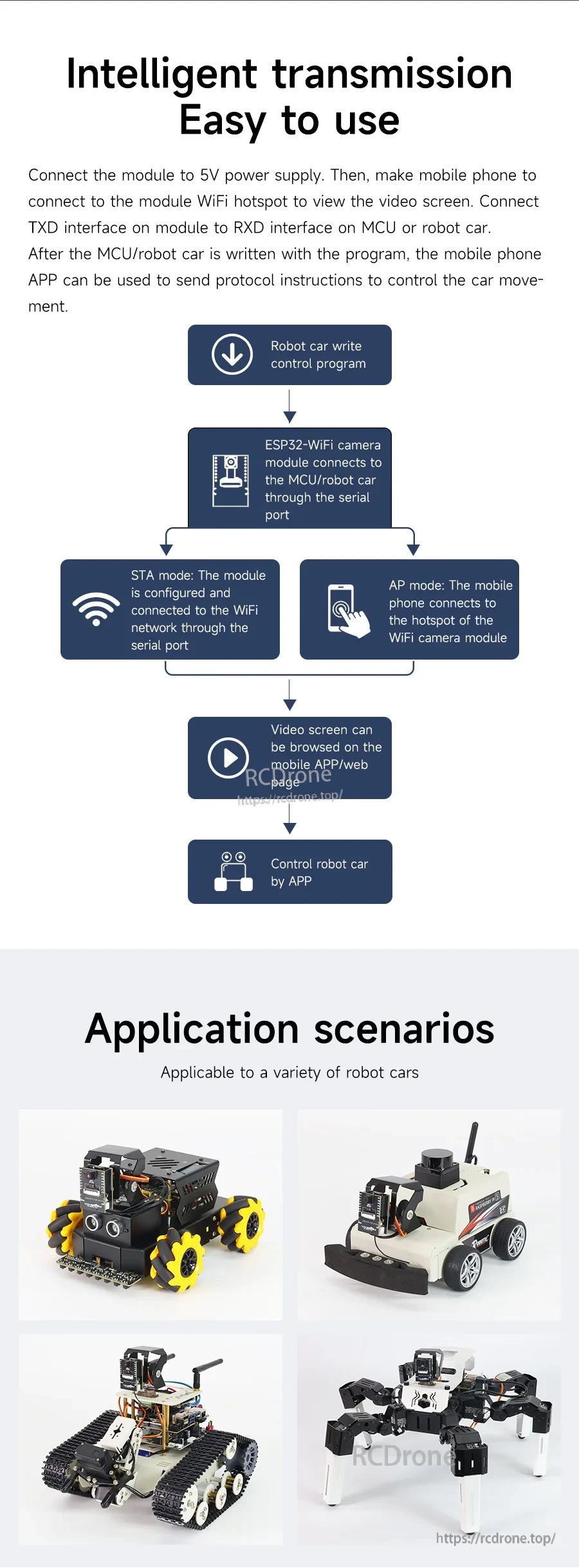

Le configurazioni tipiche collegano il flusso della camera a un telefono o PC per il monitoraggio, mentre un controller separato gestisce il movimento del robot tramite comandi seriali/IIC.

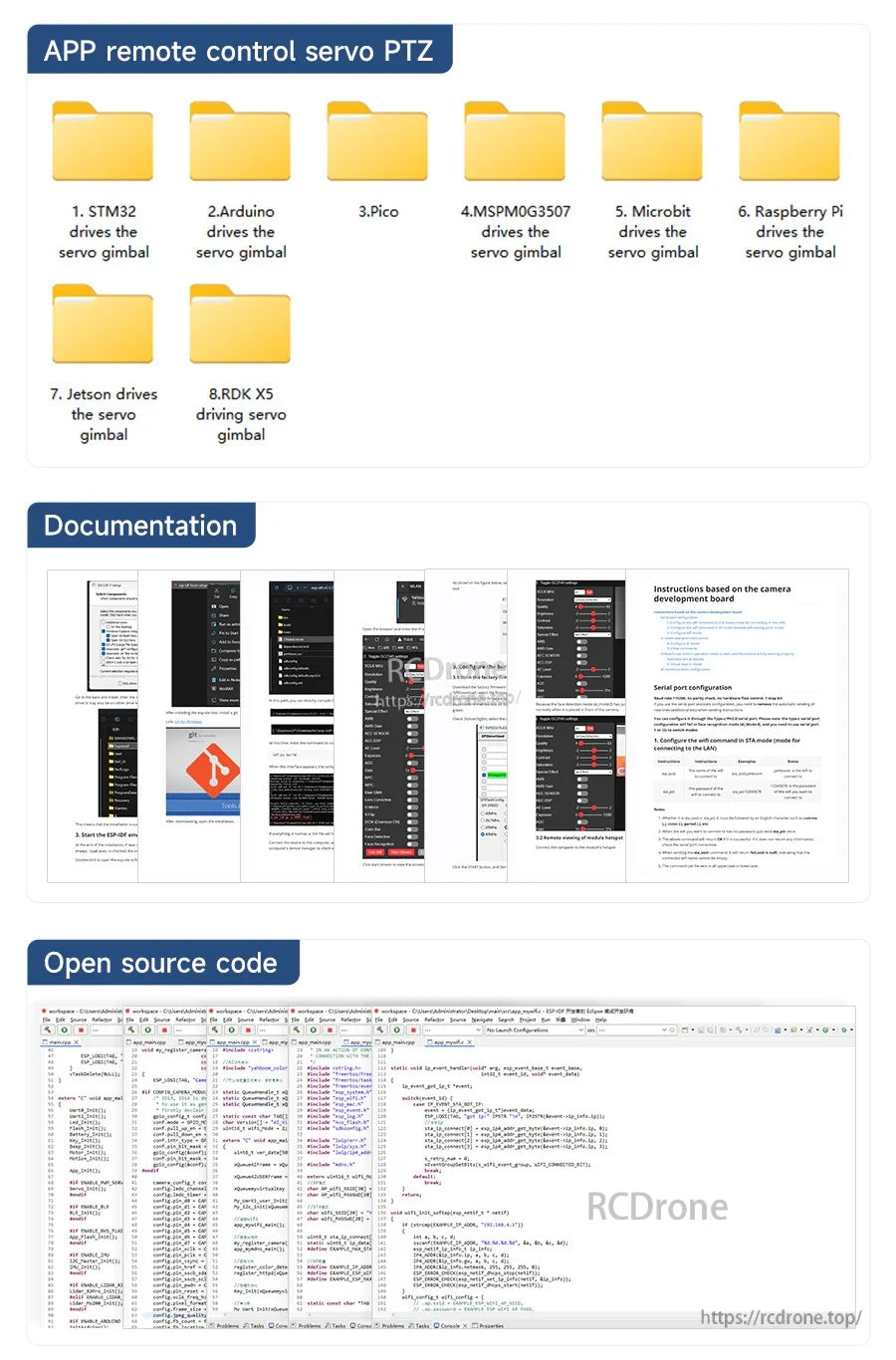

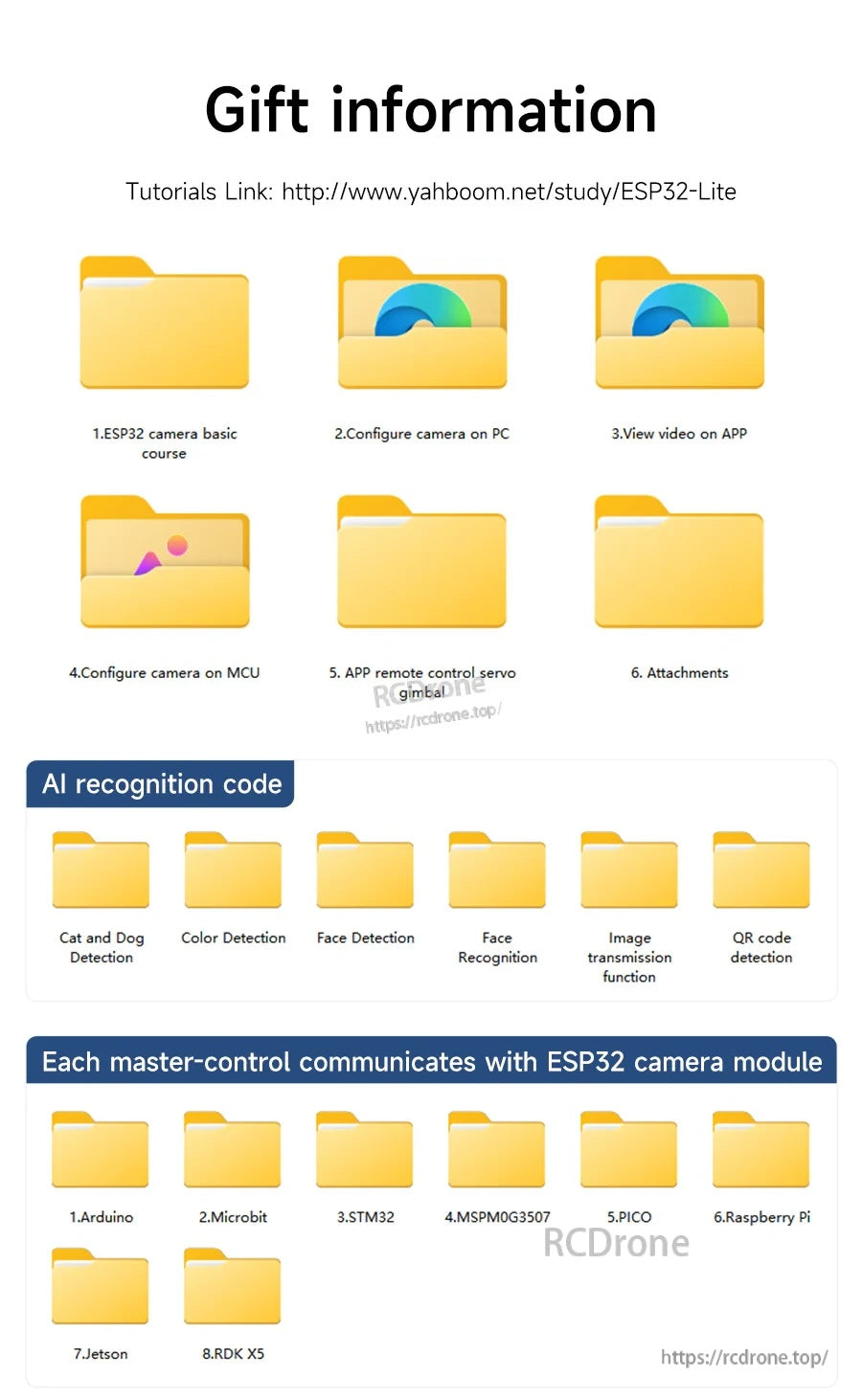

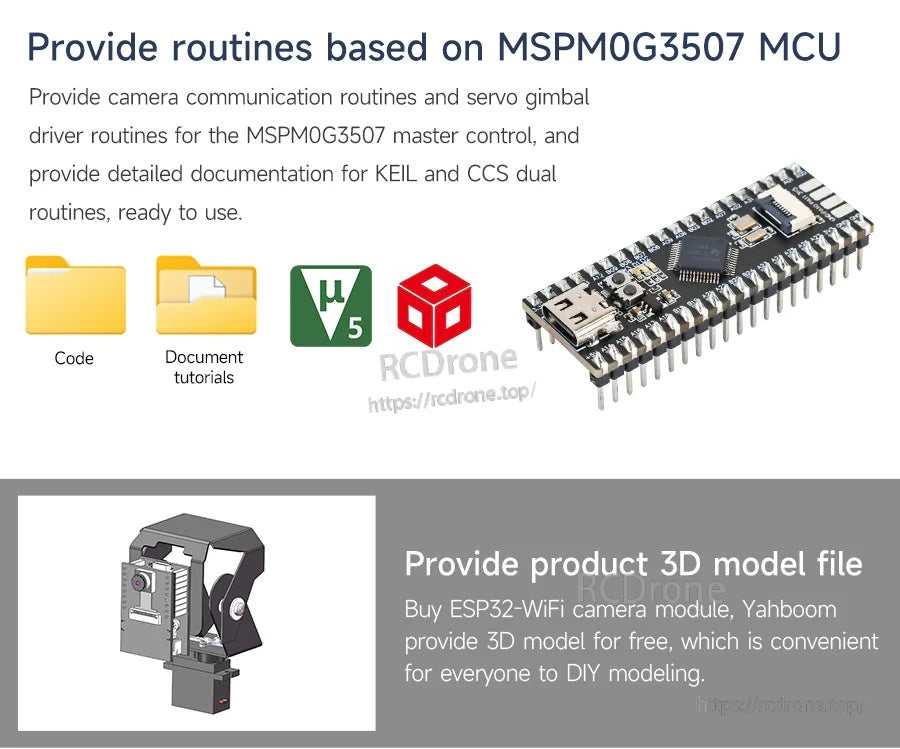

I progetti della camera WiFi Yahboom ESP32 sono supportati con codice scaricabile, tutorial di documentazione e un file modello 3D per costruzioni fai-da-te.

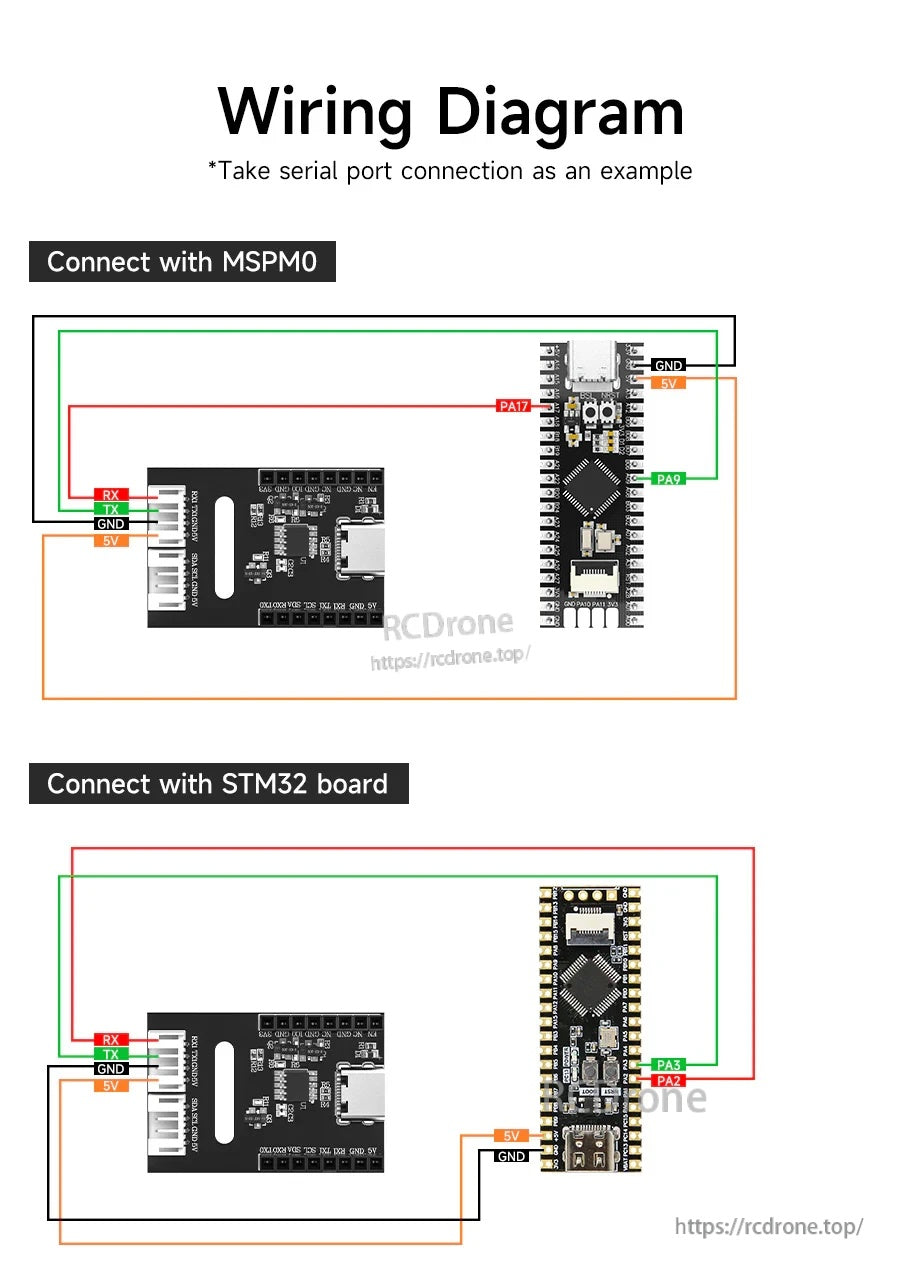

La camera WiFi ESP32-S3 si collega ai controller MSPM0 o STM32 tramite linee seriali 5V, GND e UART TX/RX per comunicazioni di base.

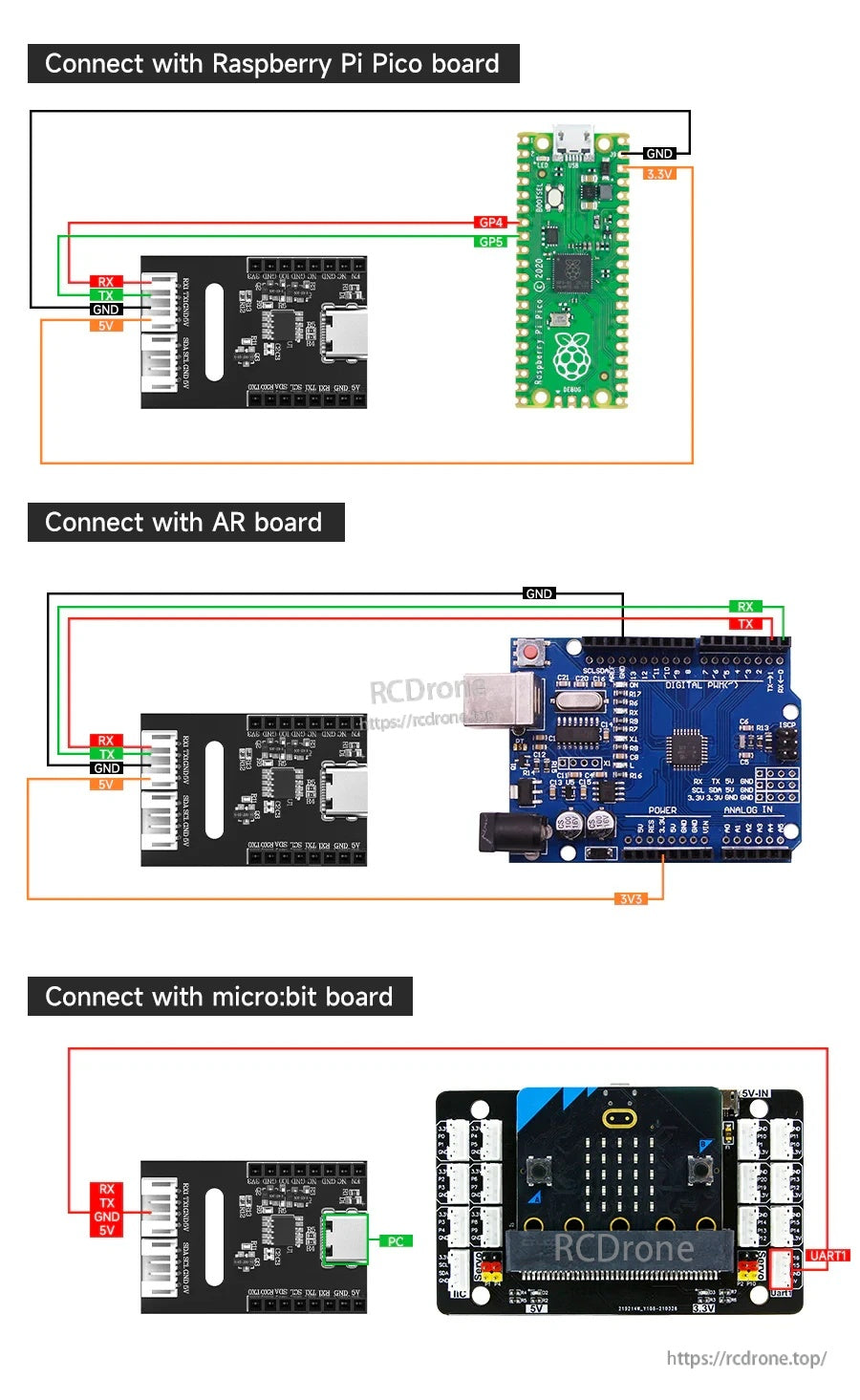

Il modulo della camera WiFi Yahboom ESP32-S3 può essere collegato a Raspberry Pi Pico, Arduino o micro:bit utilizzando connessioni TX/RX, alimentazione e GND.

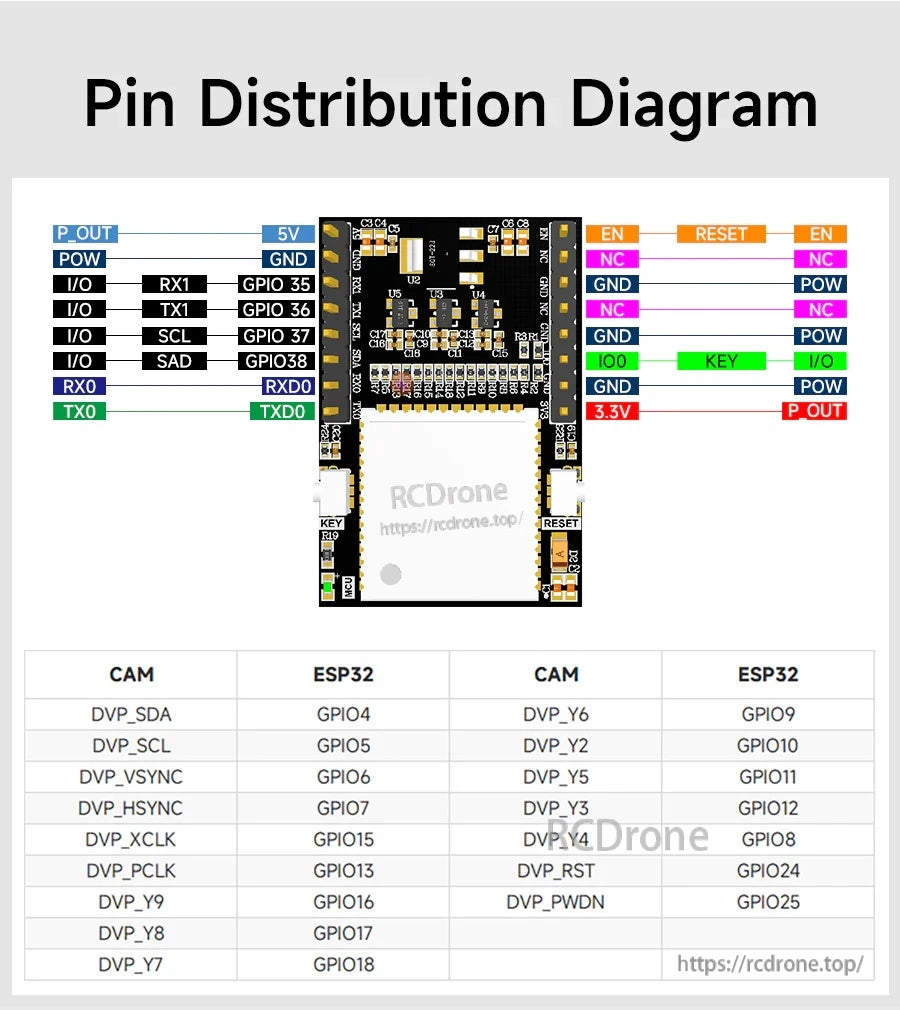

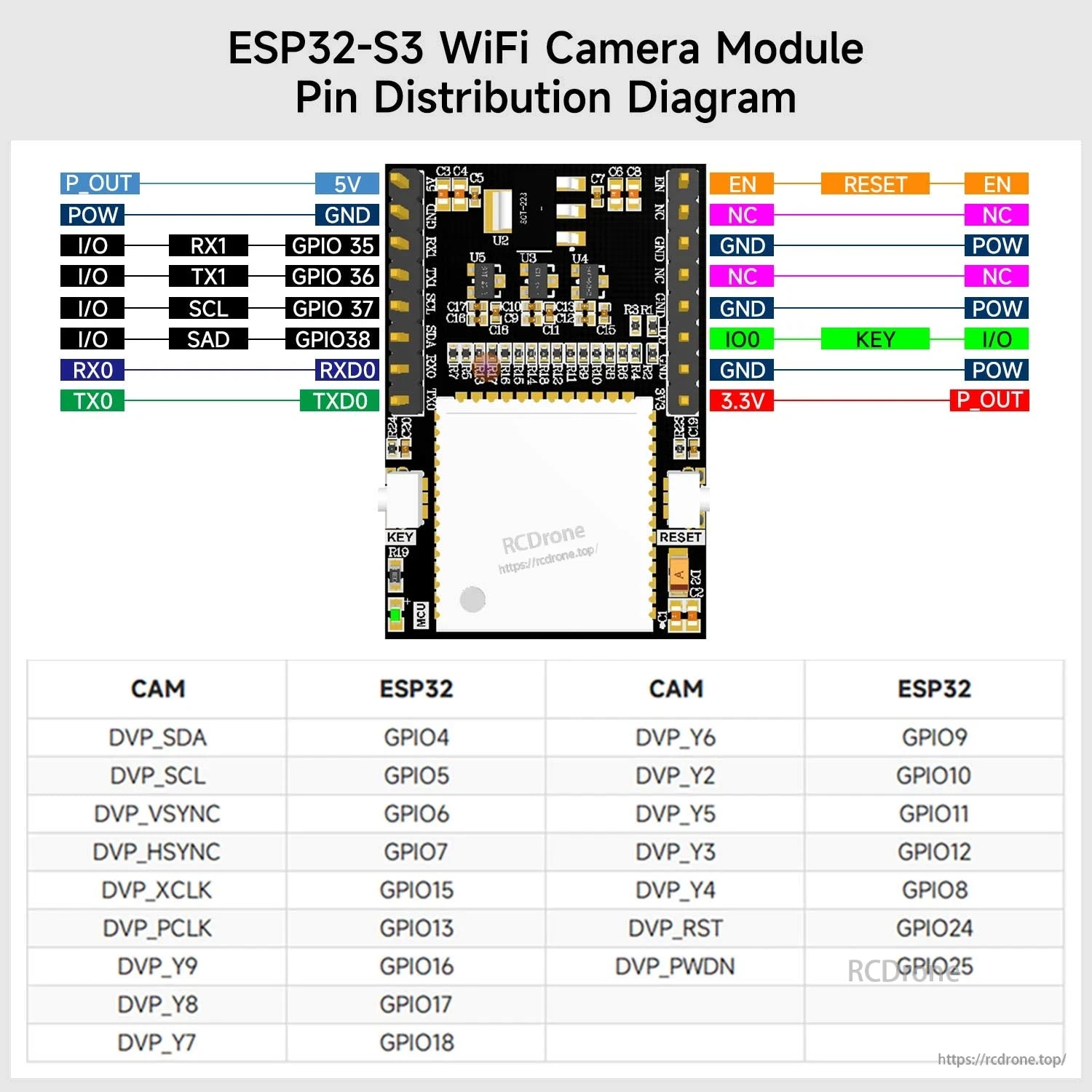

Il modulo della camera WiFi ESP32-S3 include un pinout etichettato per alimentazione 5V/GND, UART TX/RX, reset e connessioni del segnale della camera.

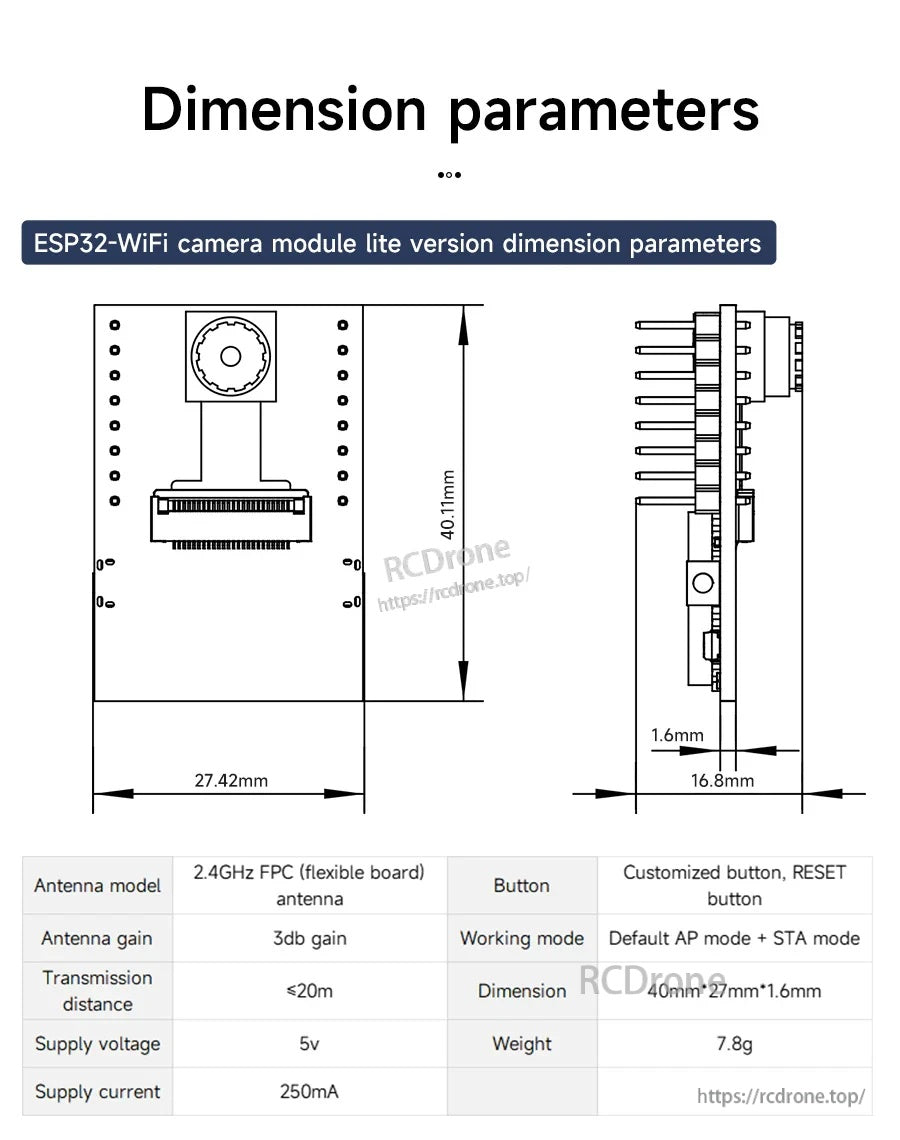

Il modulo della camera WiFi Yahboom ESP32-S3 utilizza un'antenna FPC da 2.4GHz e funziona con alimentazione a 5V, con un pulsante di reset e modalità AP/STA elencate.

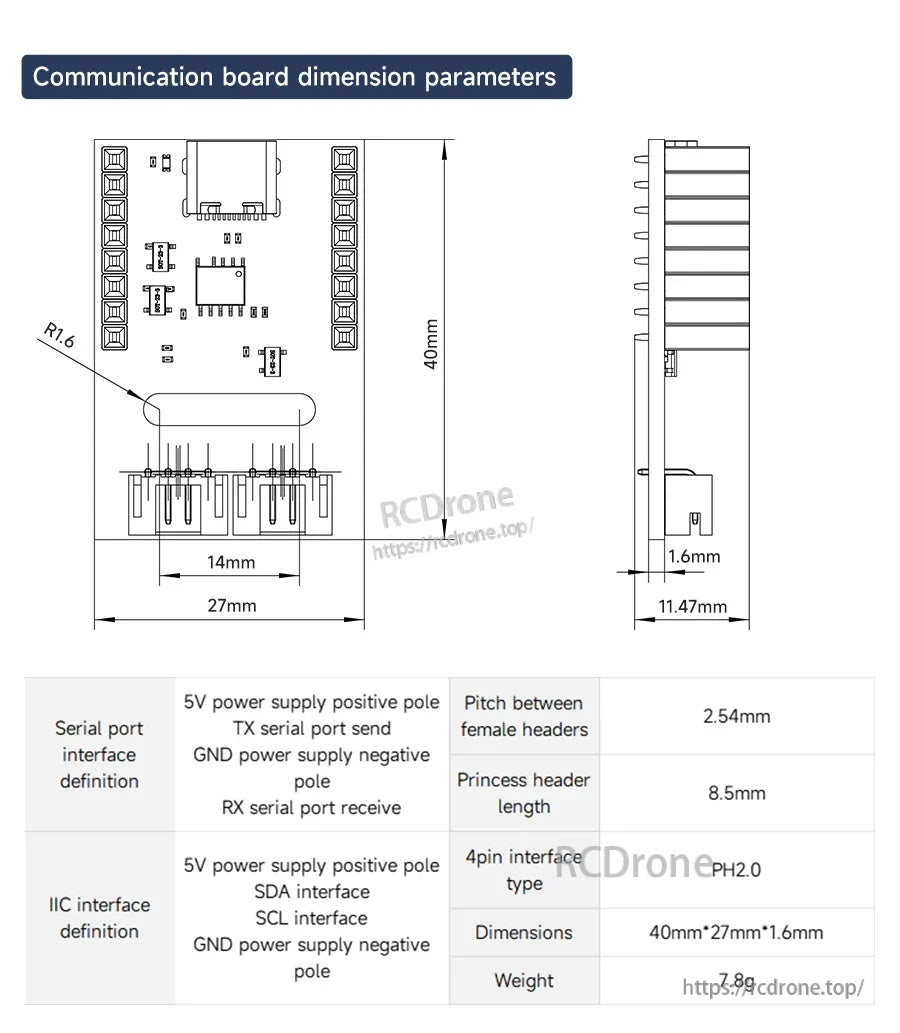

La scheda di comunicazione della camera ESP32-S3 misura 40×27×1.6 mm e utilizza un passo di intestazione di 2.54 mm con connessioni etichettate 5V/TX/RX/GND e 5V/SDA/SCL/GND.

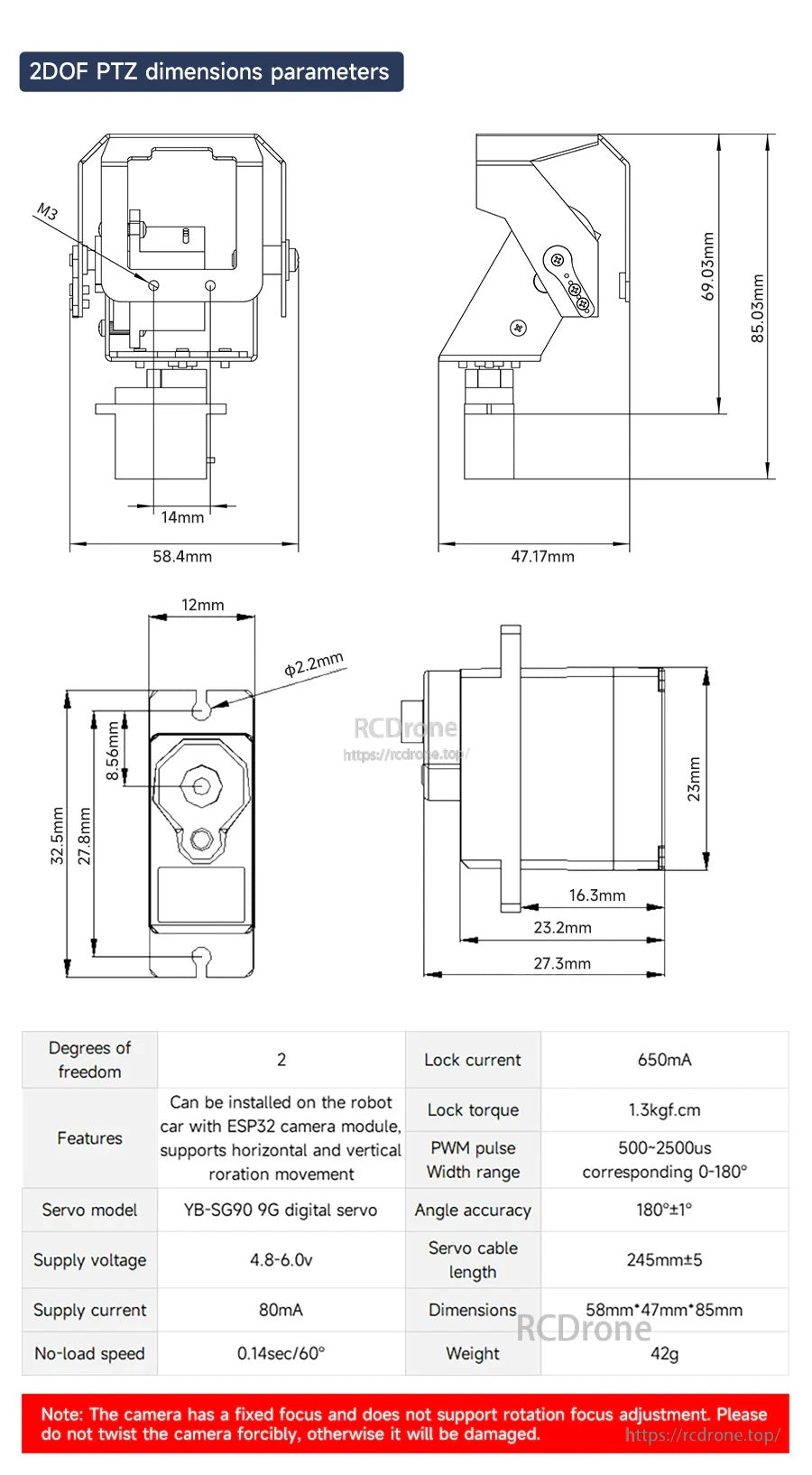

Le dimensioni 2DOF PTZ e i dettagli di tensione/corrente del servo elencati aiutano a pianificare lo spazio di montaggio e l'alimentazione per una costruzione della camera WiFi Yahboom ESP32-S3.
