Modulo fotocamera HD IMX219 8MP MIPI-CSI per Raspberry Pi 5, cavo FPC 22 pin 15cm, FOV 77/120/160°

Panoramica

Questo modulo fotocamera Raspberry Pi 5 è un dispositivo di acquisizione immagini ad alte prestazioni progettato specificamente per Raspberry Pi 5. Utilizza il chip fotosensibile Sony IMX219 (8MP / 800W) e un'interfaccia MIPI-CSI, supportando la cattura HD 1080P e immagini fisse dettagliate a 3280x2464. Sono disponibili tre opzioni di campo visivo dell'obiettivo: 77°, 120° e 160°.

Caratteristiche Principali

• Sensore Sony IMX219, risoluzione 8MP (800W) (3280x2464)
• Fotocamera HD Raspberry Pi 5 MIPI-CSI; sequenza di linee dell'interfaccia CSI adattata per Raspberry Pi 5

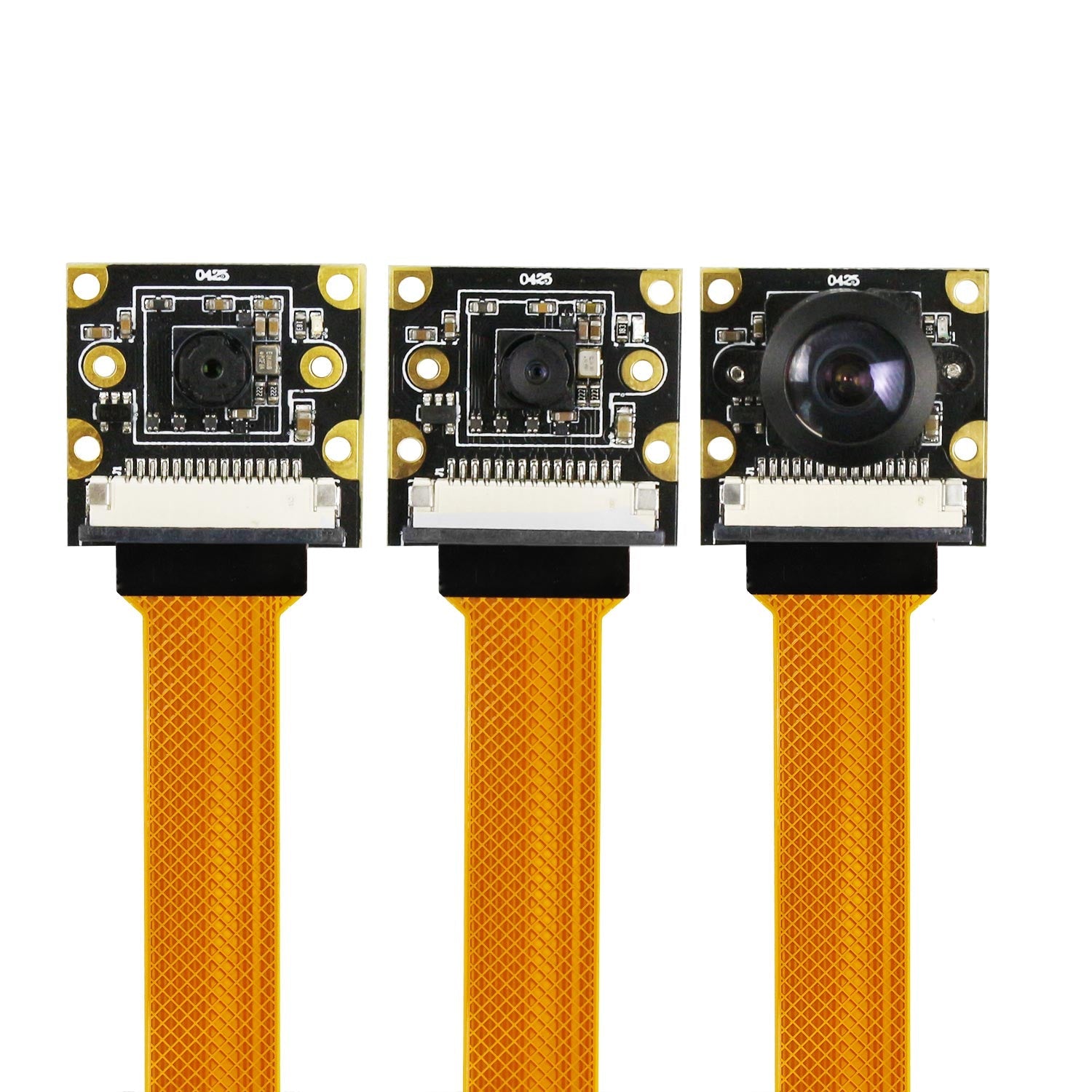

• Opzioni di angolo di visione: 77° / 120° / 160°
• Cavo di connessione FPC a 22 pin incluso: lunghezza 15cm, 0.Spaziatura della sequenza di linee di 5mm
• Staffa in acrilico inclusa (spedita con una pellicola protettiva scura; diventa trasparente dopo la rimozione)
• Adatto per sistemi embedded, visione artificiale, progetti creativi, ricerca accademica ed esperimenti di machine learning

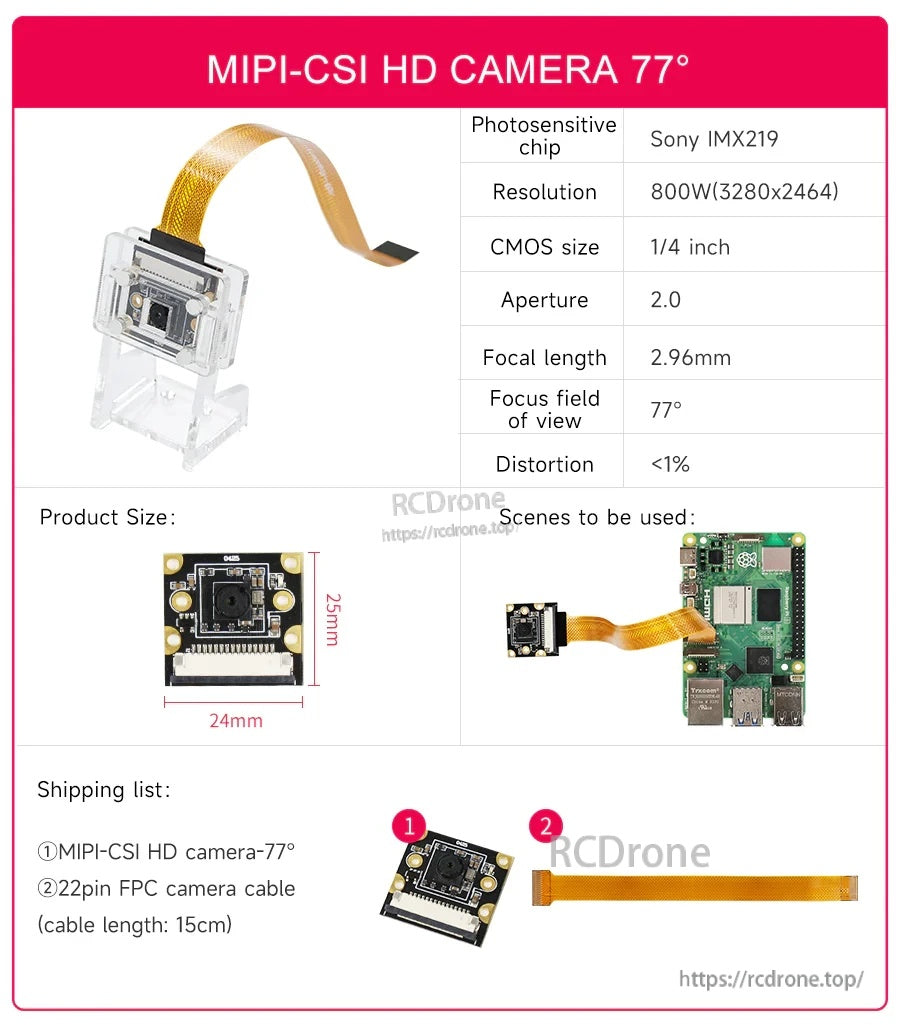

Specifiche

Sensore & Uscita

Opzioni lente

Modulo & Cavo

Interfaccia della fotocamera (Sequenza di linee)

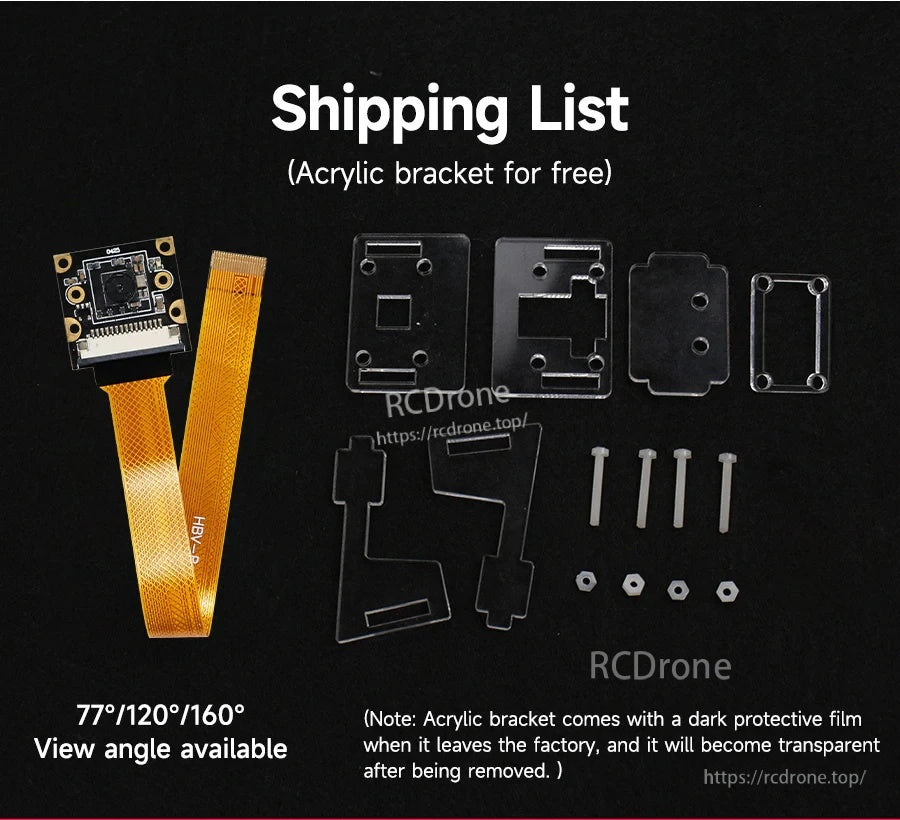

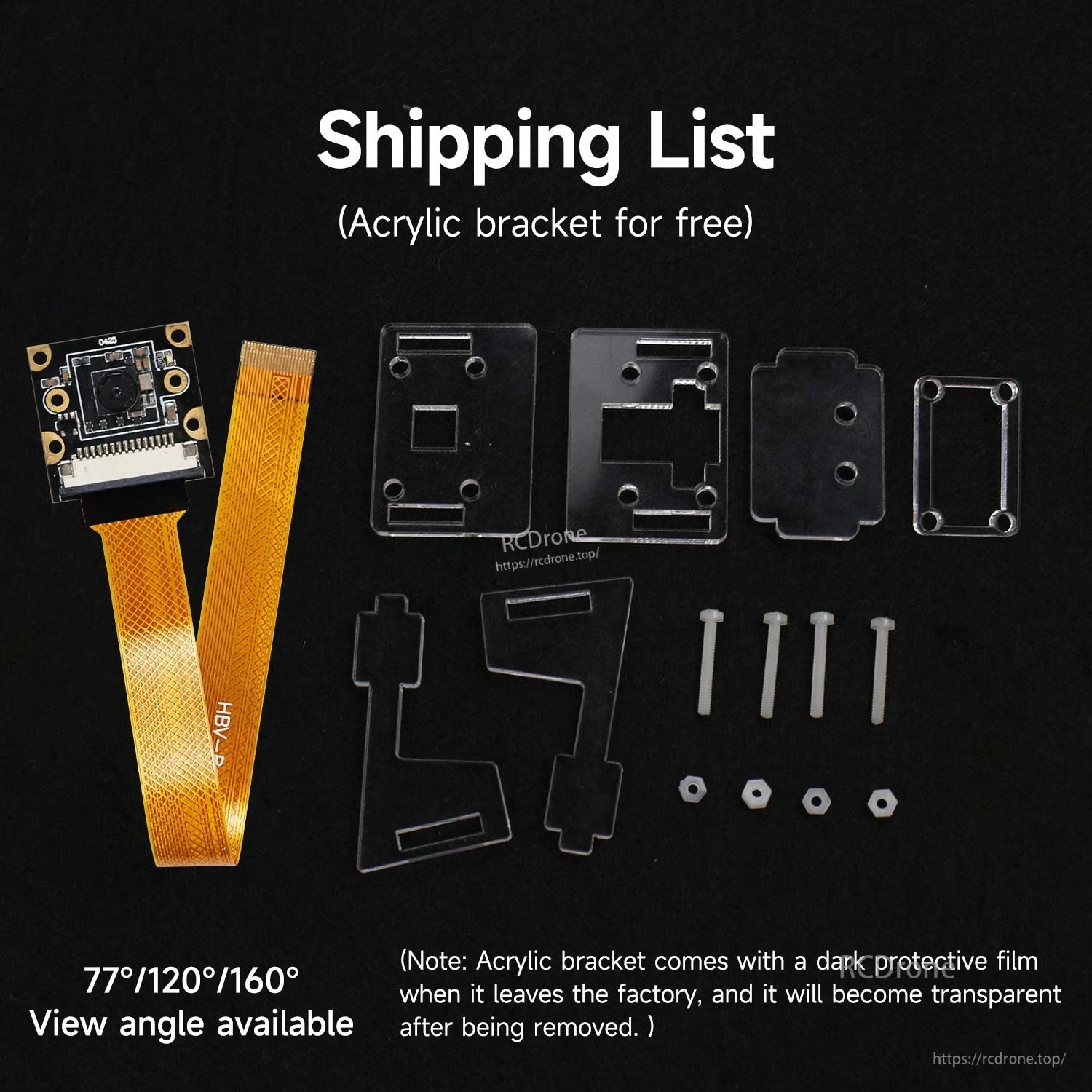

Cosa è incluso

• Modulo fotocamera HD MIPI-CSI (77° / 120° / 160° a seconda della selezione)
• Cavo fotocamera FPC a 22 pin (15cm)
• Set di staffe in acrilico

Applicazioni

• Progetti di visione integrata su Raspberry Pi 5
• Visione artificiale e identificazione delle immagini
• Esperimenti di apprendimento automatico e acquisizione dati
• Progetti di robotica e navigazione autonoma
• Integrazioni di imaging per droni

Manuali

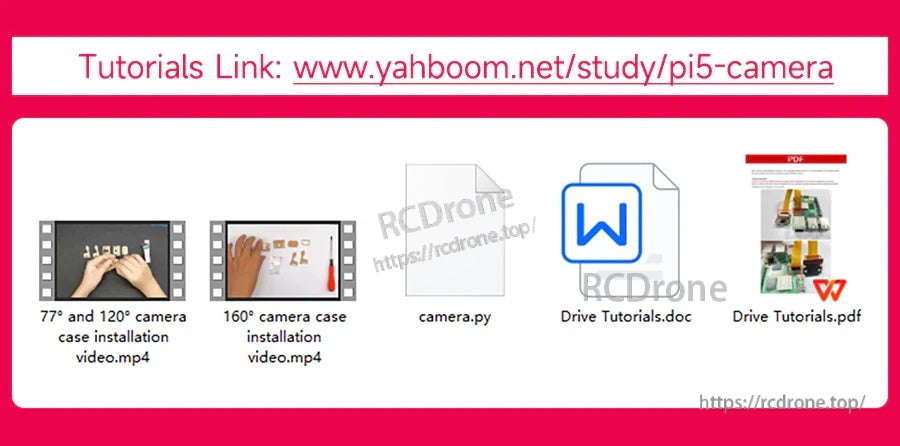

Link al tutorial: Yahboom Raspberry Pi Camera

Elementi del pacchetto tutorial mostrati: installazione della custodia della fotocamera da 77° e 120° video.mp4; installazione della custodia della fotocamera da 160° video.mp4; camera.py; Guida Tutorials.doc; Guida Tutorials.pdf.

Per assistenza nella selezione del corretto campo visivo (77°/120°/160°) o per supporto all'installazione, contattare [email protected] or visitare https://rcdrone.top/.

Dettagli

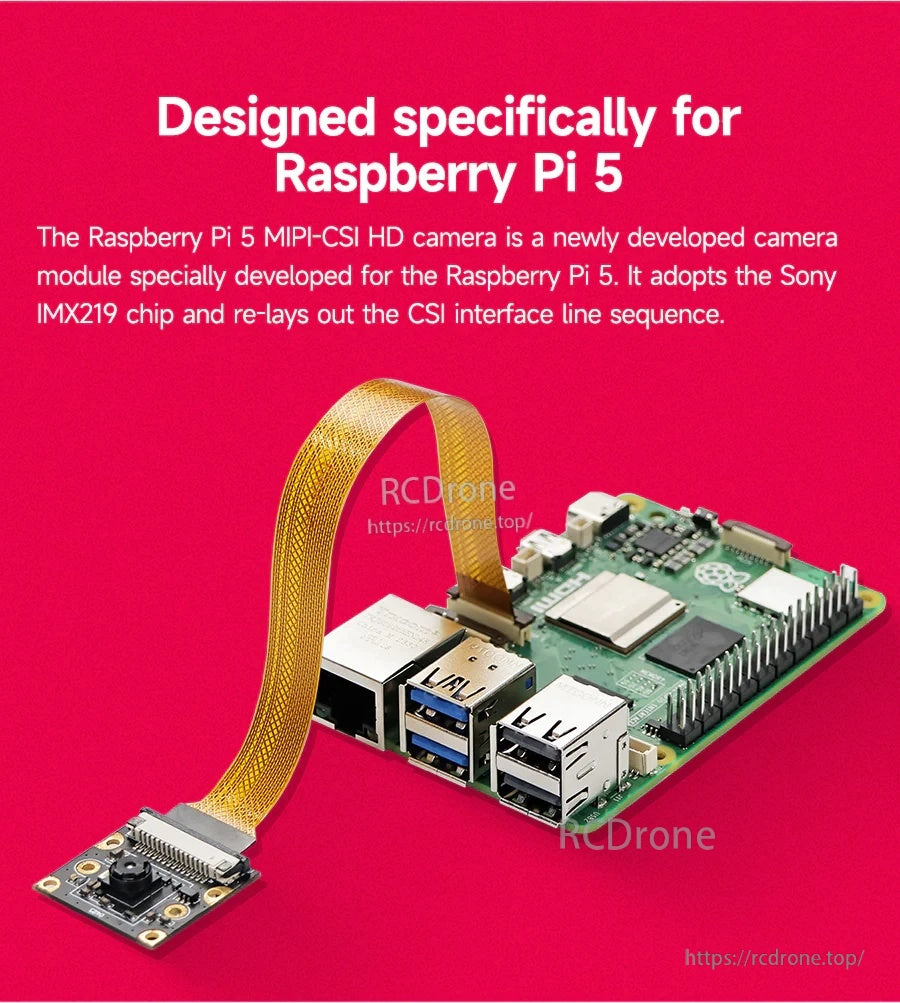

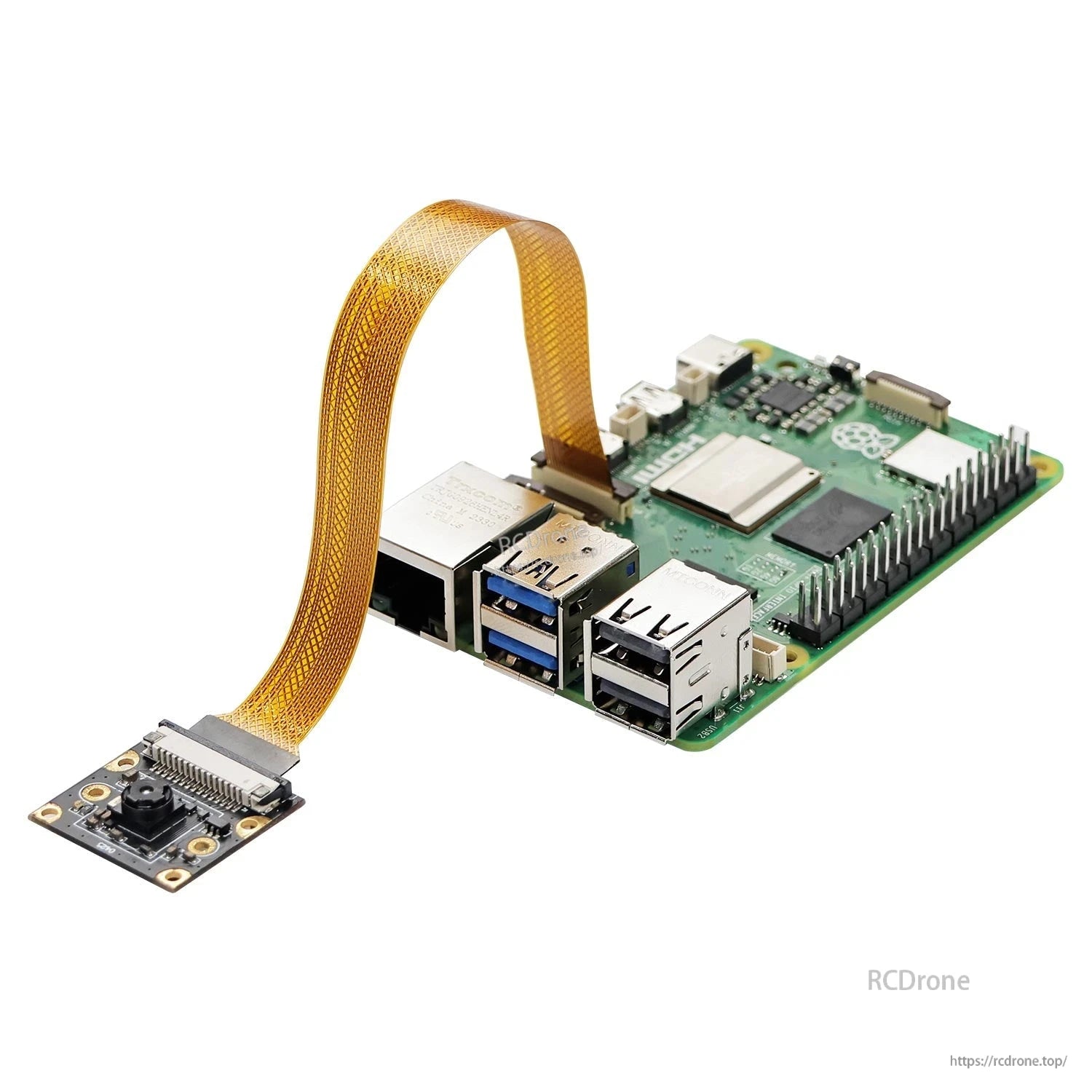

Progettato per connettersi direttamente alla porta della fotocamera Raspberry Pi 5 per progetti di visione e imaging integrati.

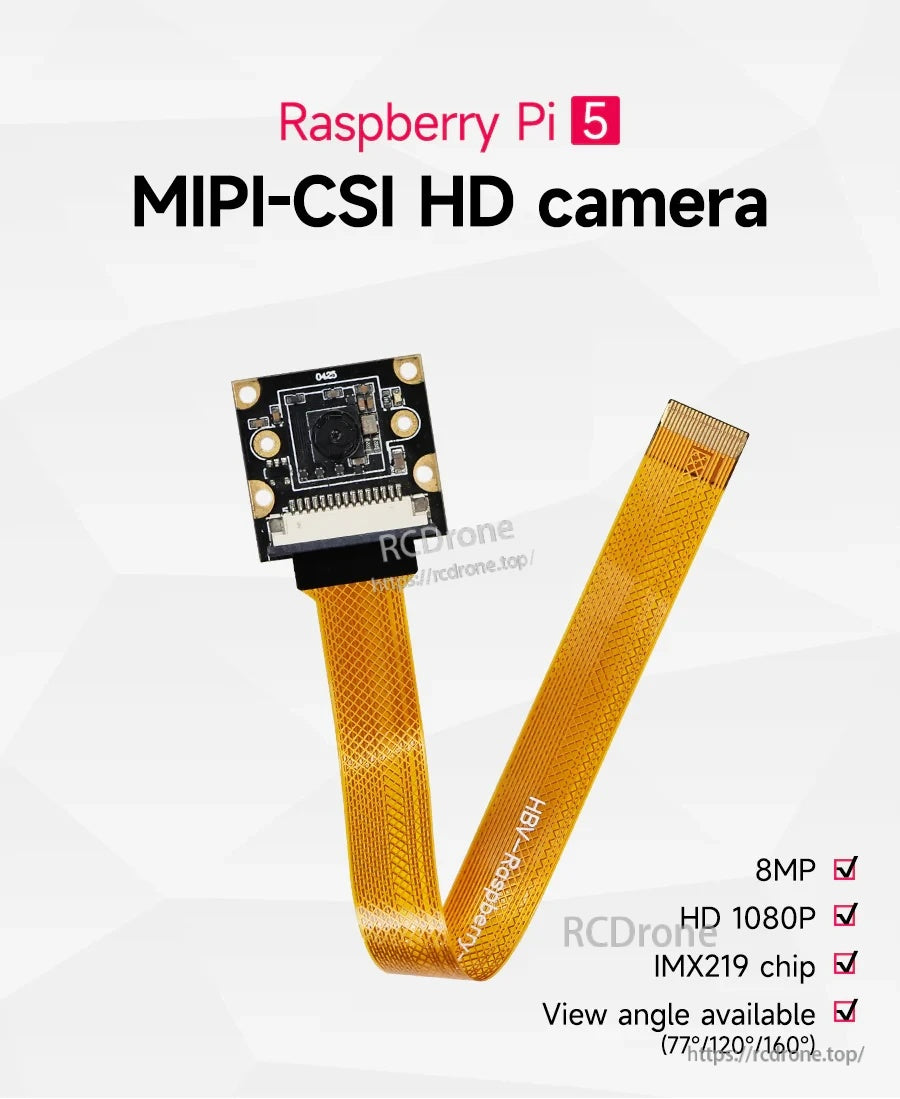

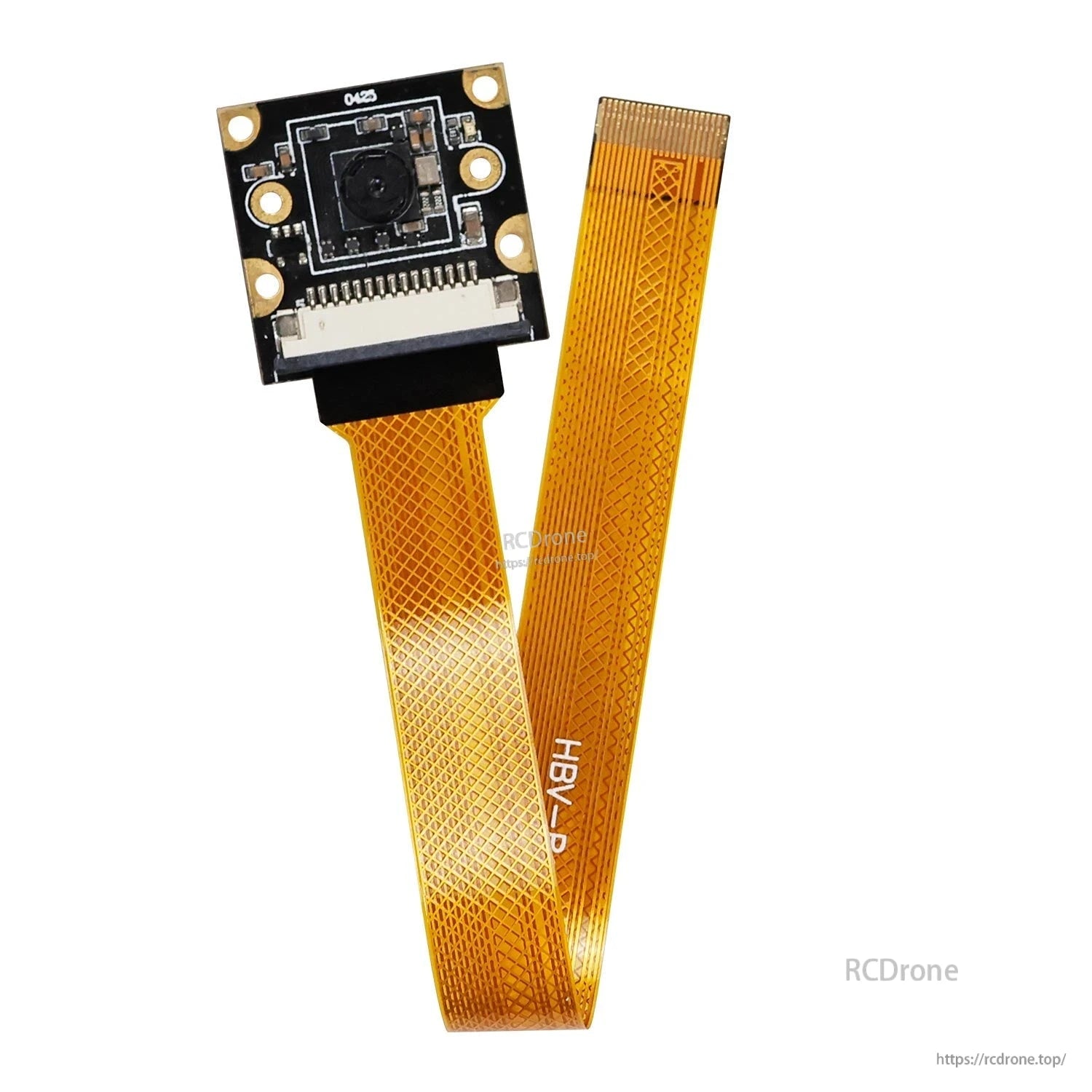

Il sensore Sony IMX219 8MP si abbina a un cavo a nastro MIPI‑CSI a 22 pin per l'integrazione con Raspberry Pi 5.

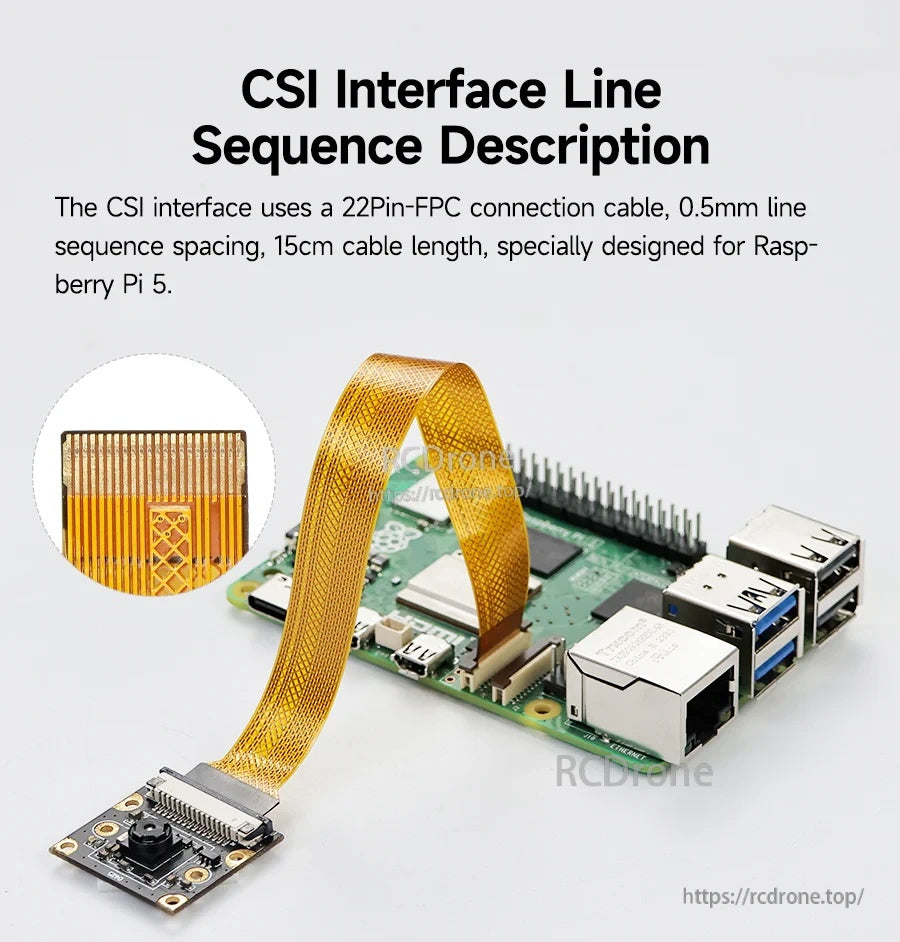

Una sequenza di linee CSI adattata per Raspberry Pi 5 aiuta a garantire che il cavo a nastro corrisponda al layout del connettore Pi 5.

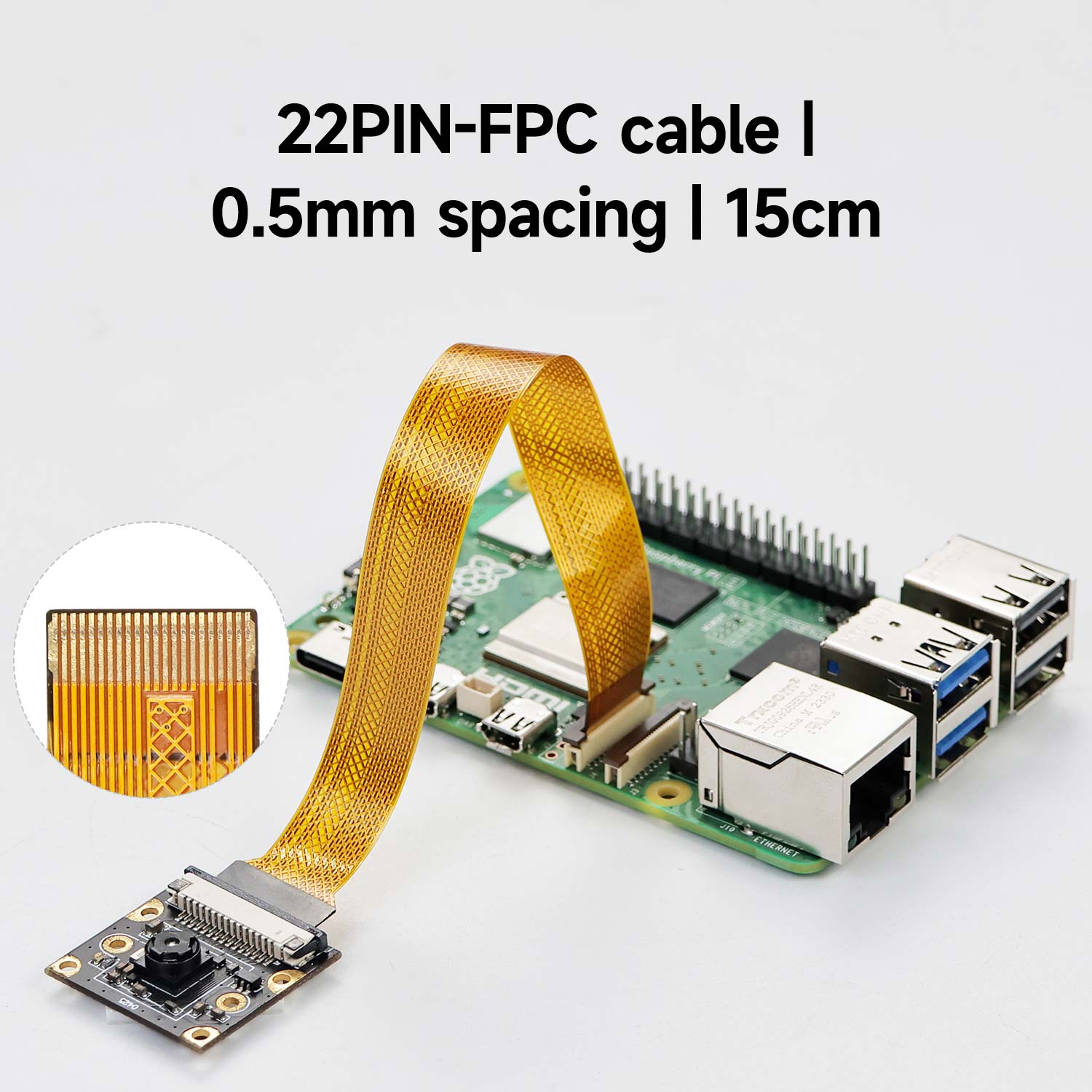

Un cavo FPC a 22 pin (passo 0,5 mm, 15 cm) è incluso per una connessione pulita e a basso profilo.

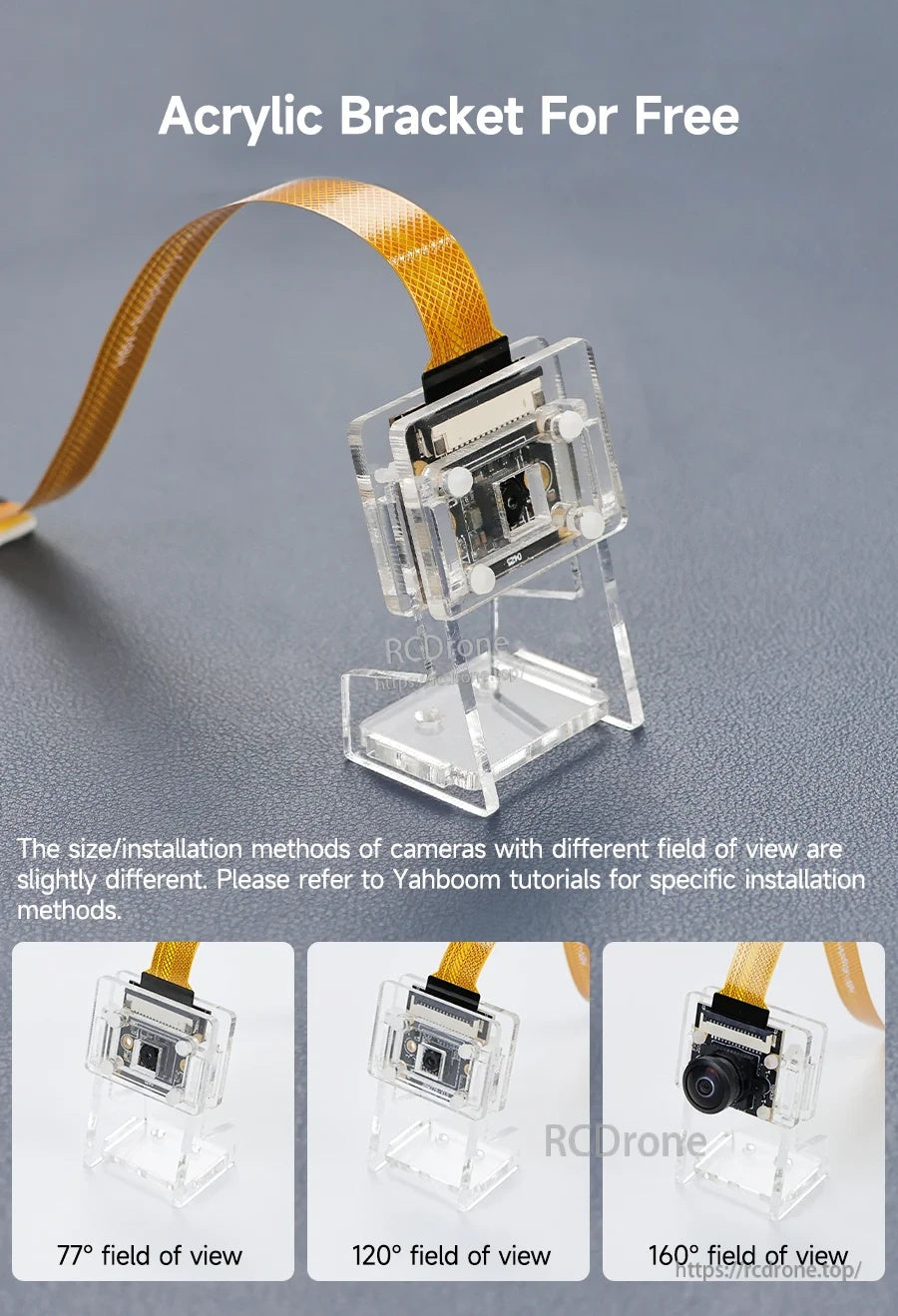

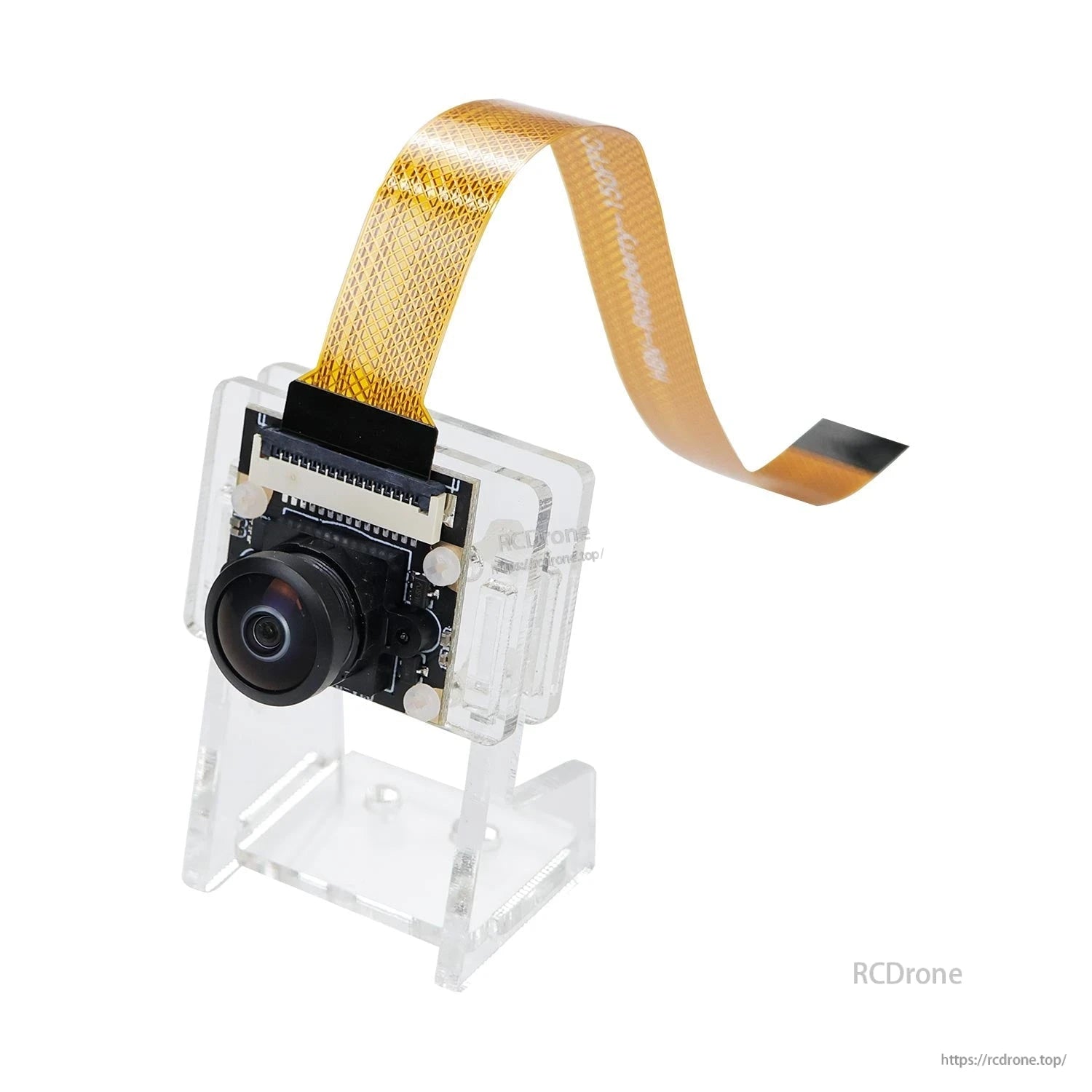

L'hardware di supporto in acrilico è incluso per un montaggio rapido; rimuovere la pellicola protettiva per una finitura chiara.

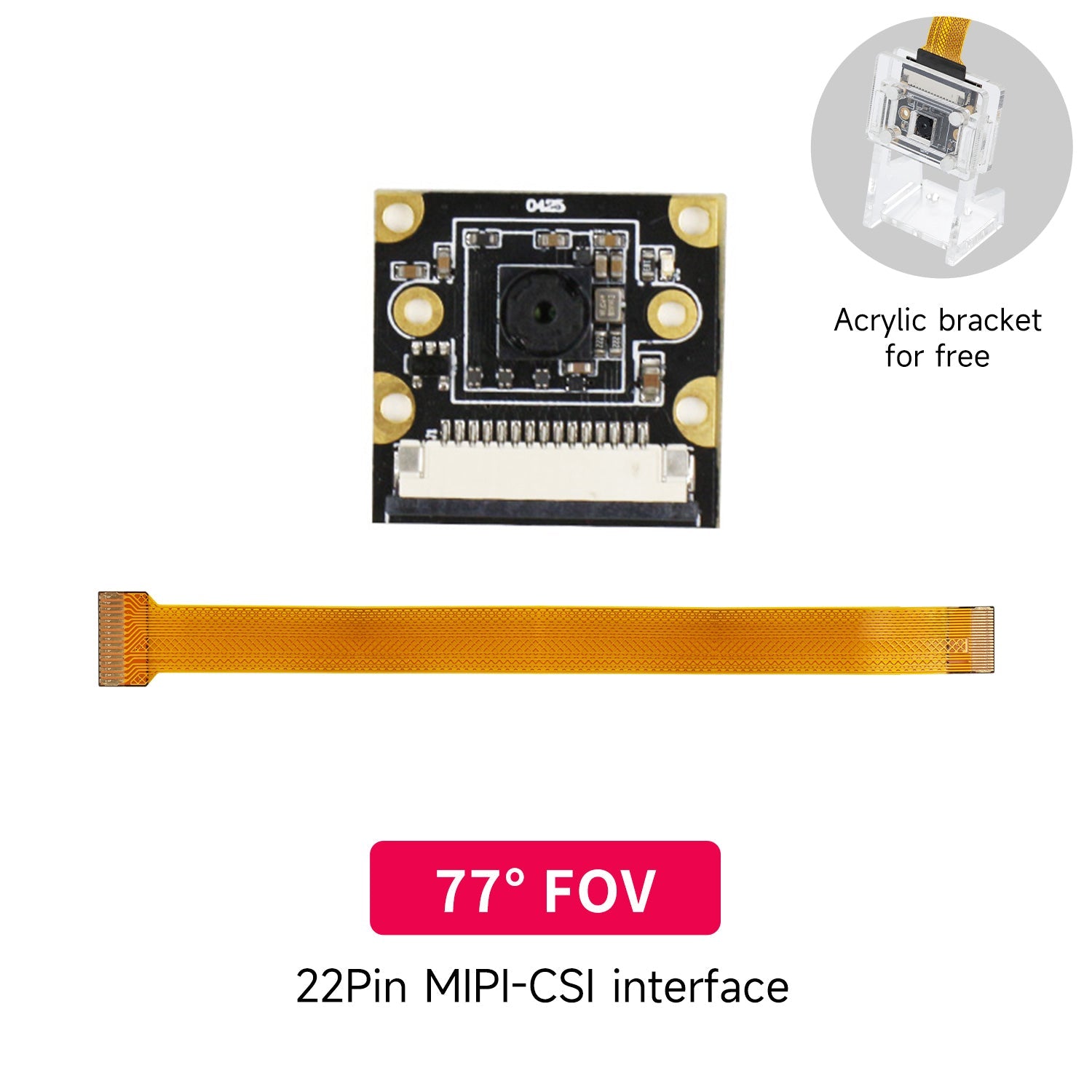

Scegli 77° per una prospettiva più naturale mantenendo foto da 8MP e video a 1080p.

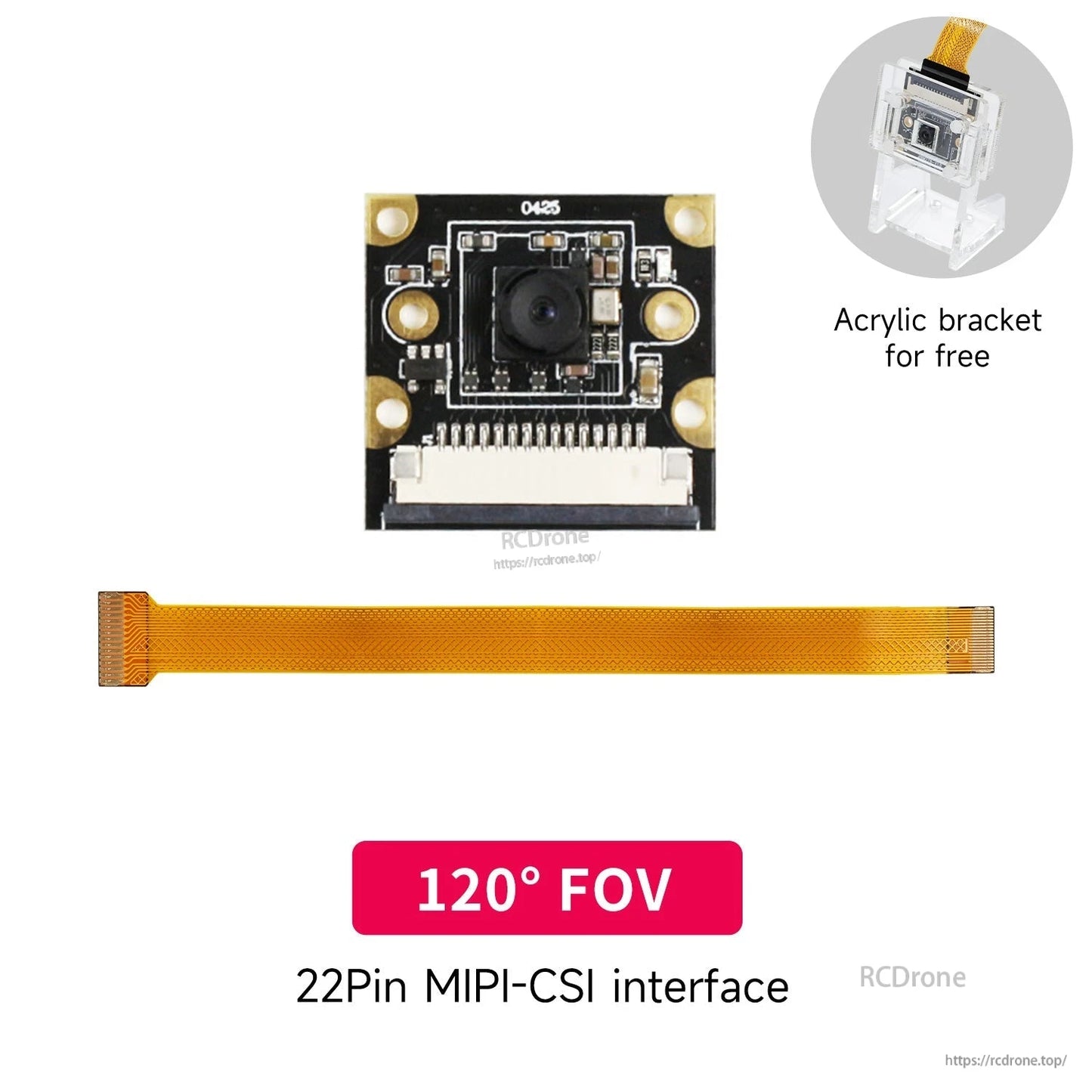

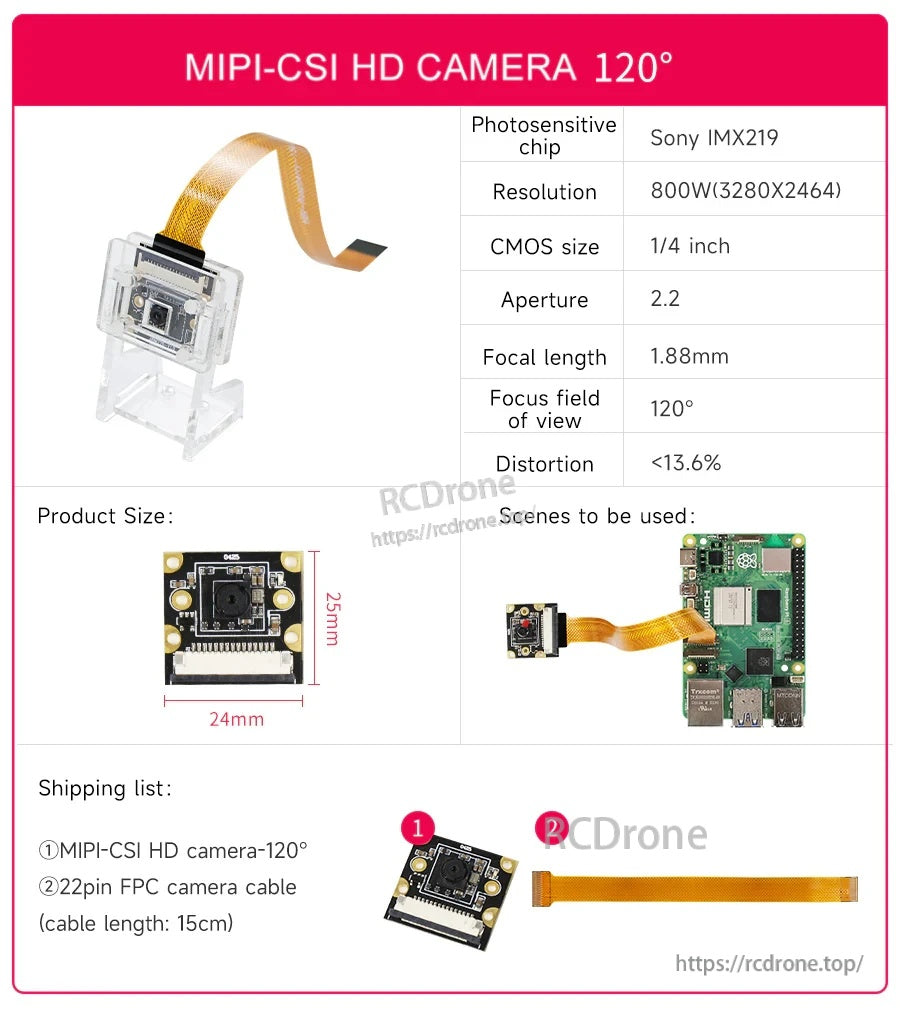

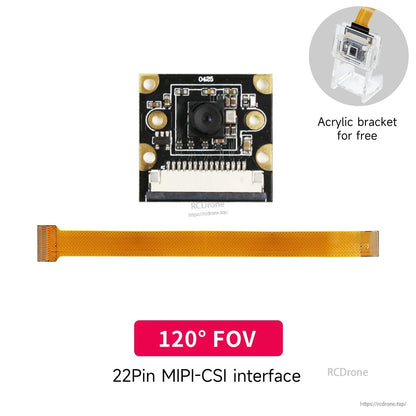

L'opzione a 120° amplia la copertura per stanze, banchi e costruzioni generali di visione grandangolare con Raspberry Pi.

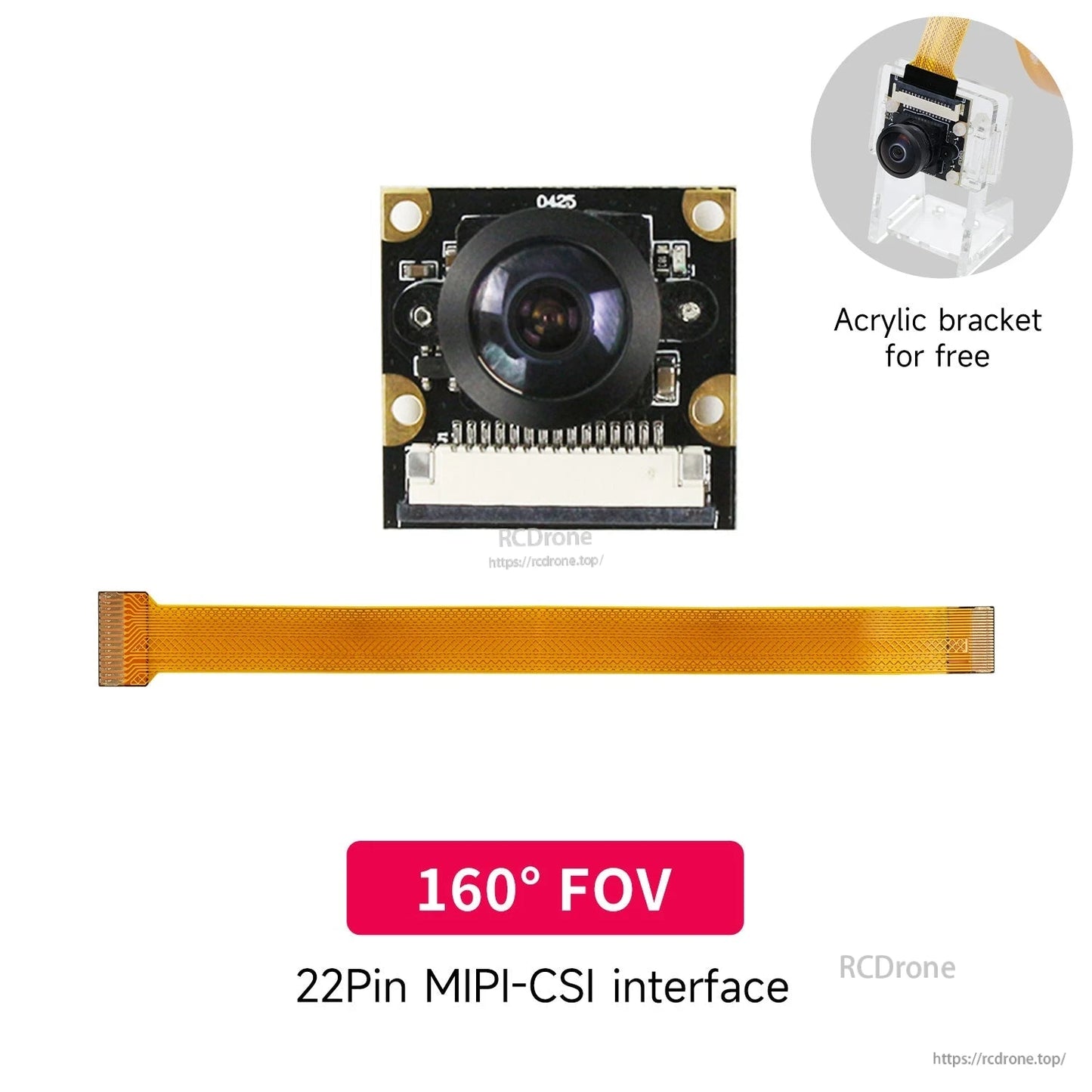

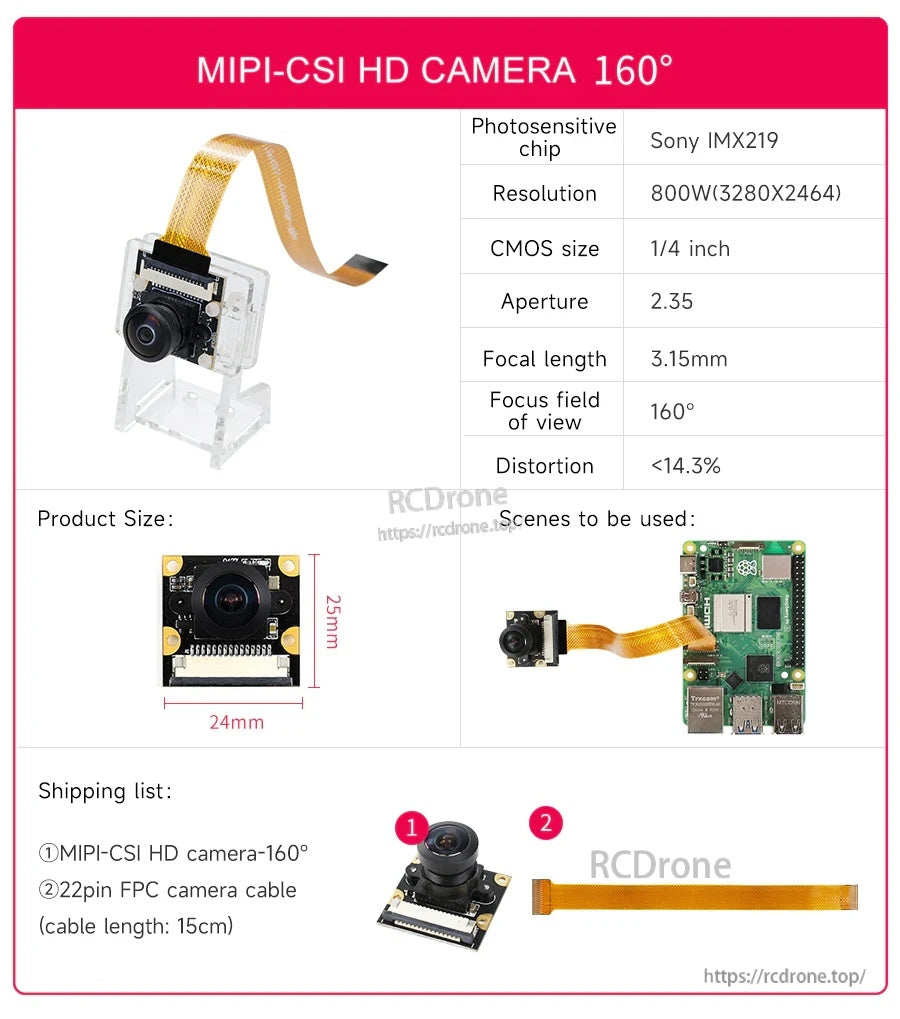

Scegli 160° quando è importante la massima copertura della scena, come nella navigazione robotica e nel monitoraggio di ampie aree.

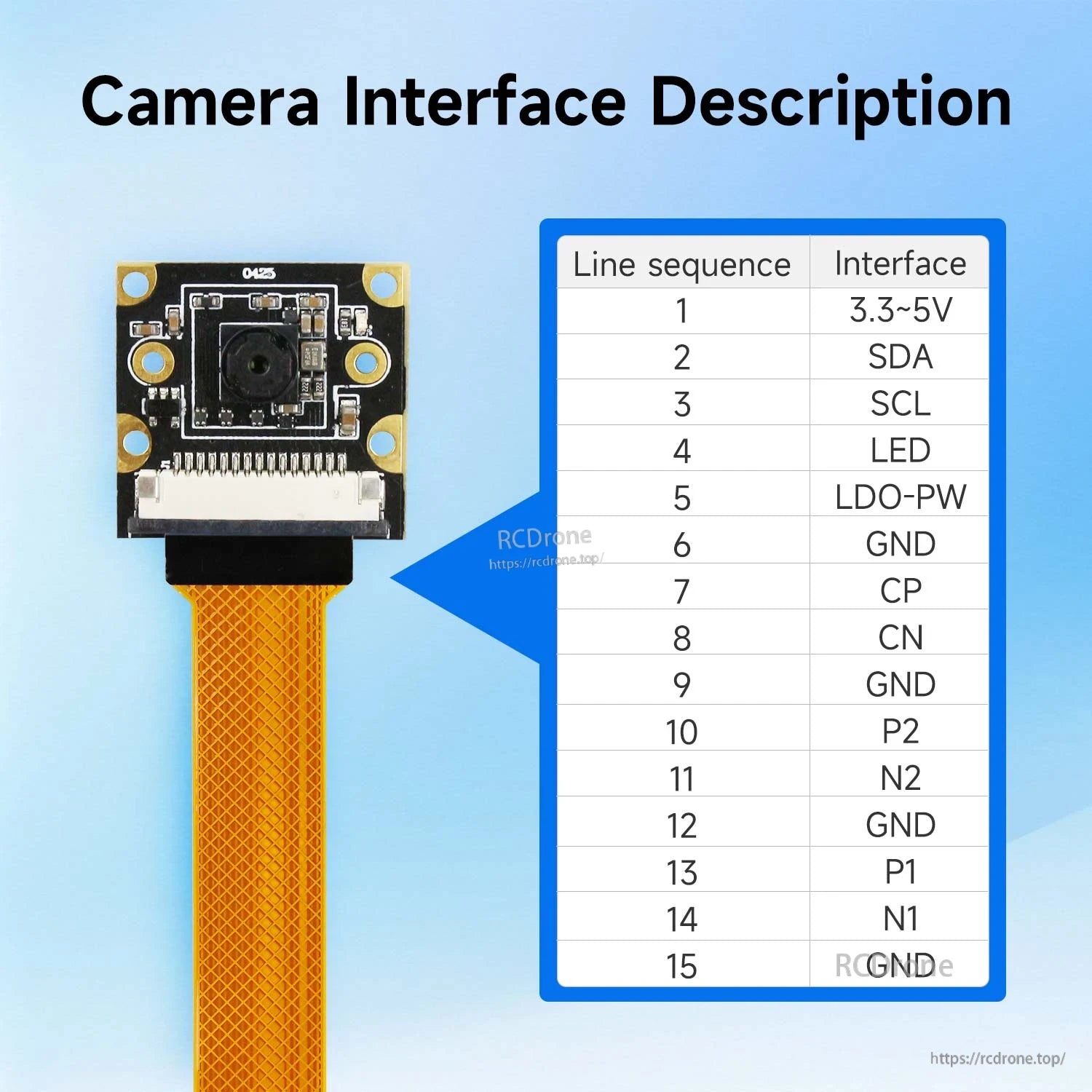

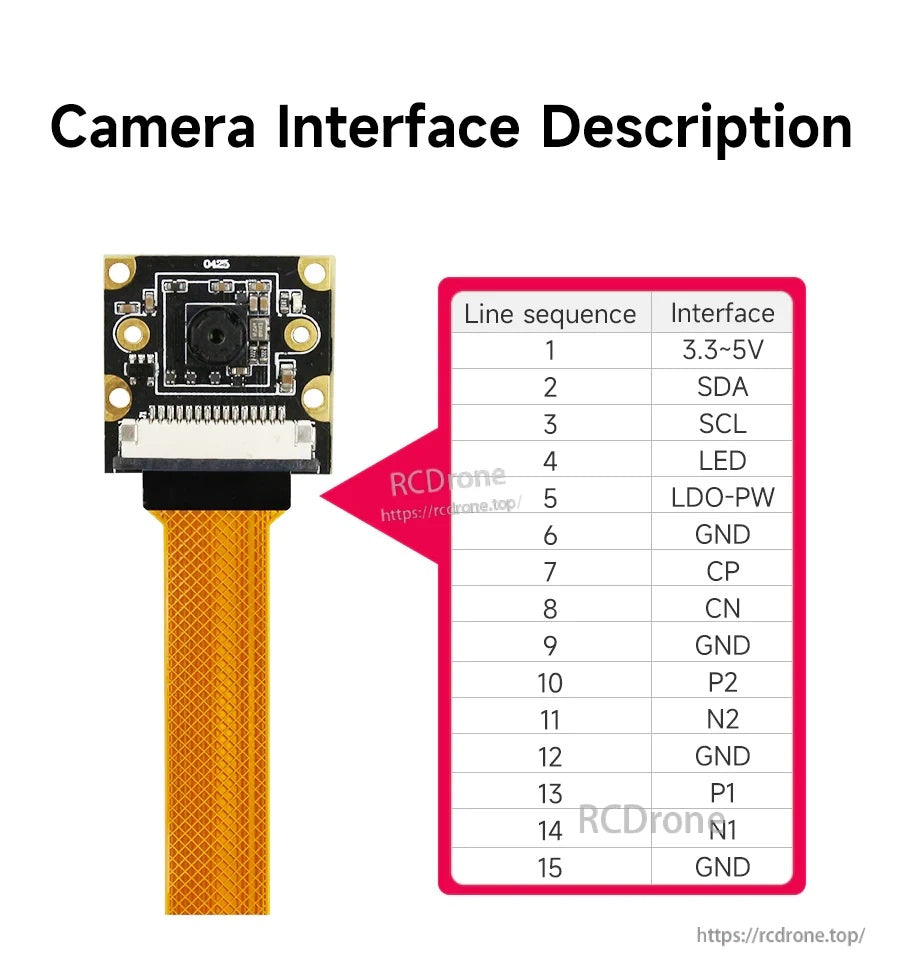

I dettagli del pinout sono forniti per gli sviluppatori che devono confermare la sequenza delle linee CSI durante l'integrazione.

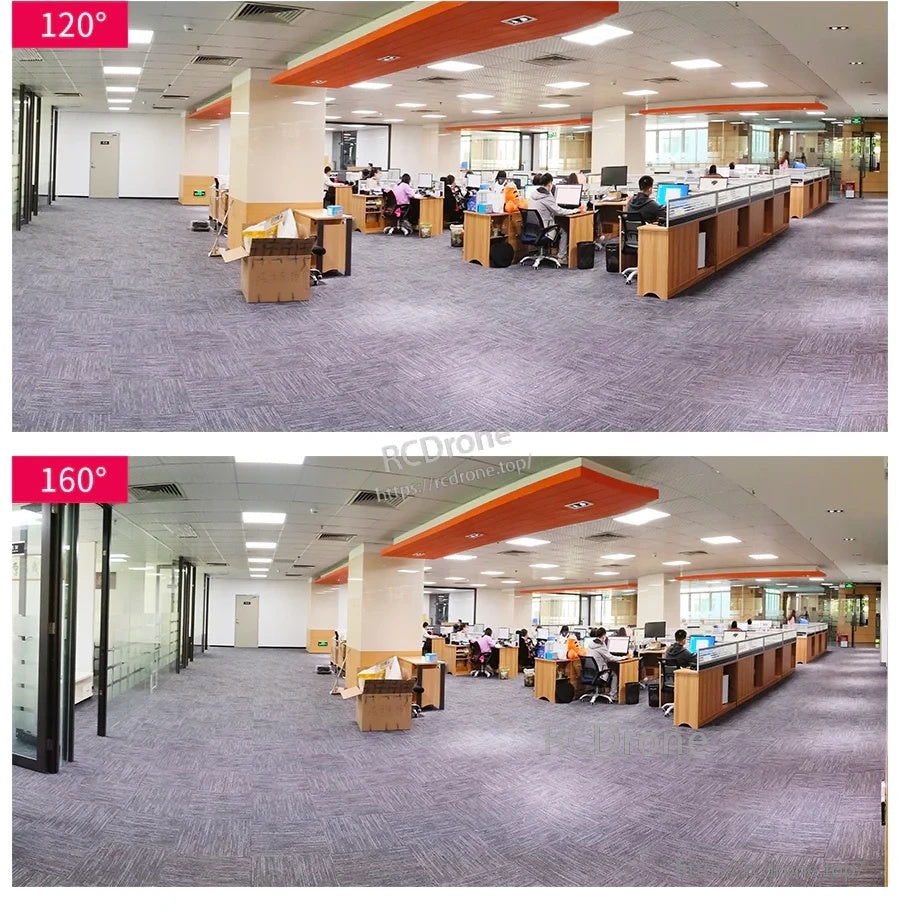

Il campo visivo cambia drasticamente l'inquadratura, quindi selezionare l'angolo giusto in anticipo evita rielaborazioni successive.

Le lenti più ampie catturano più ambiente in una volta, il che può essere utile per la consapevolezza situazionale.

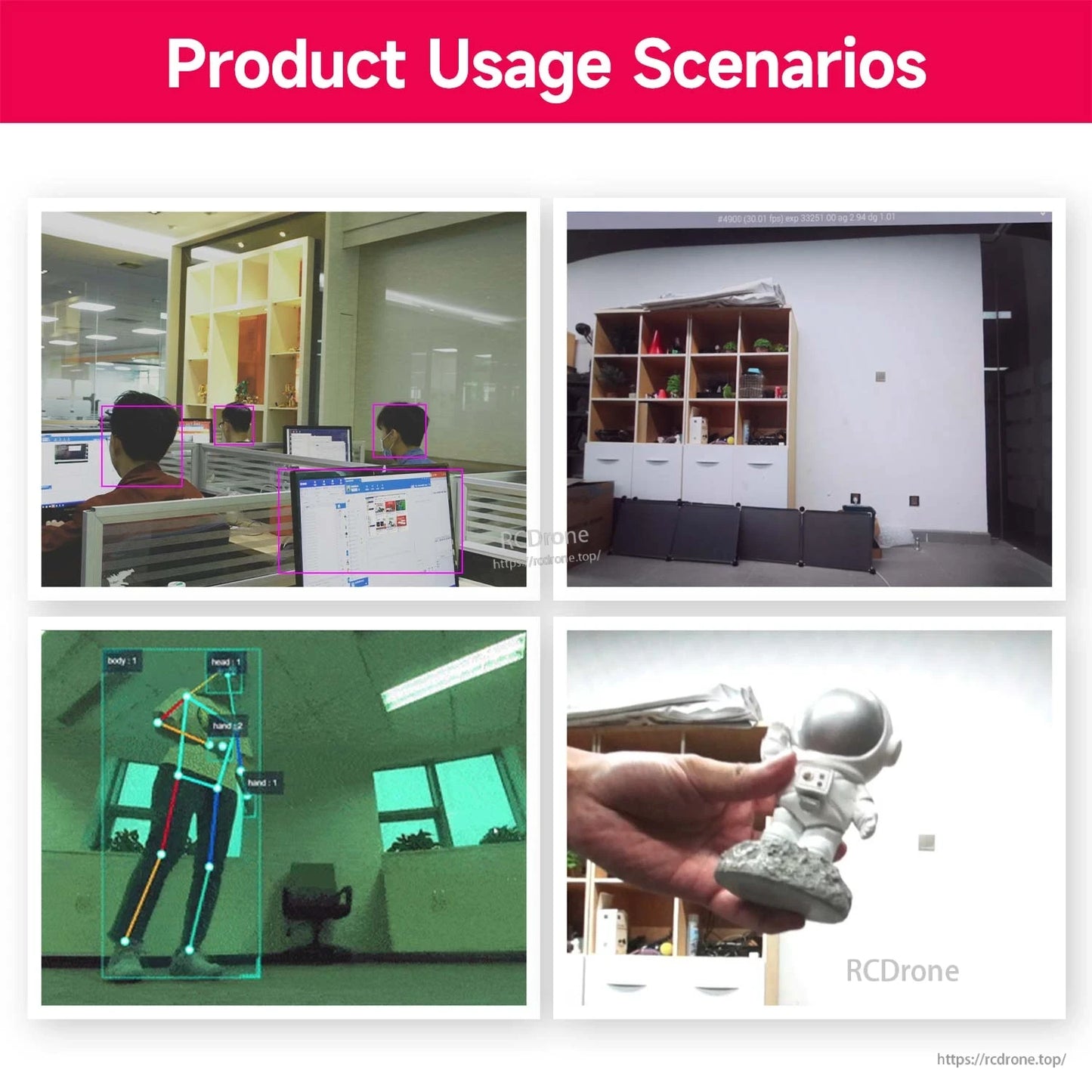

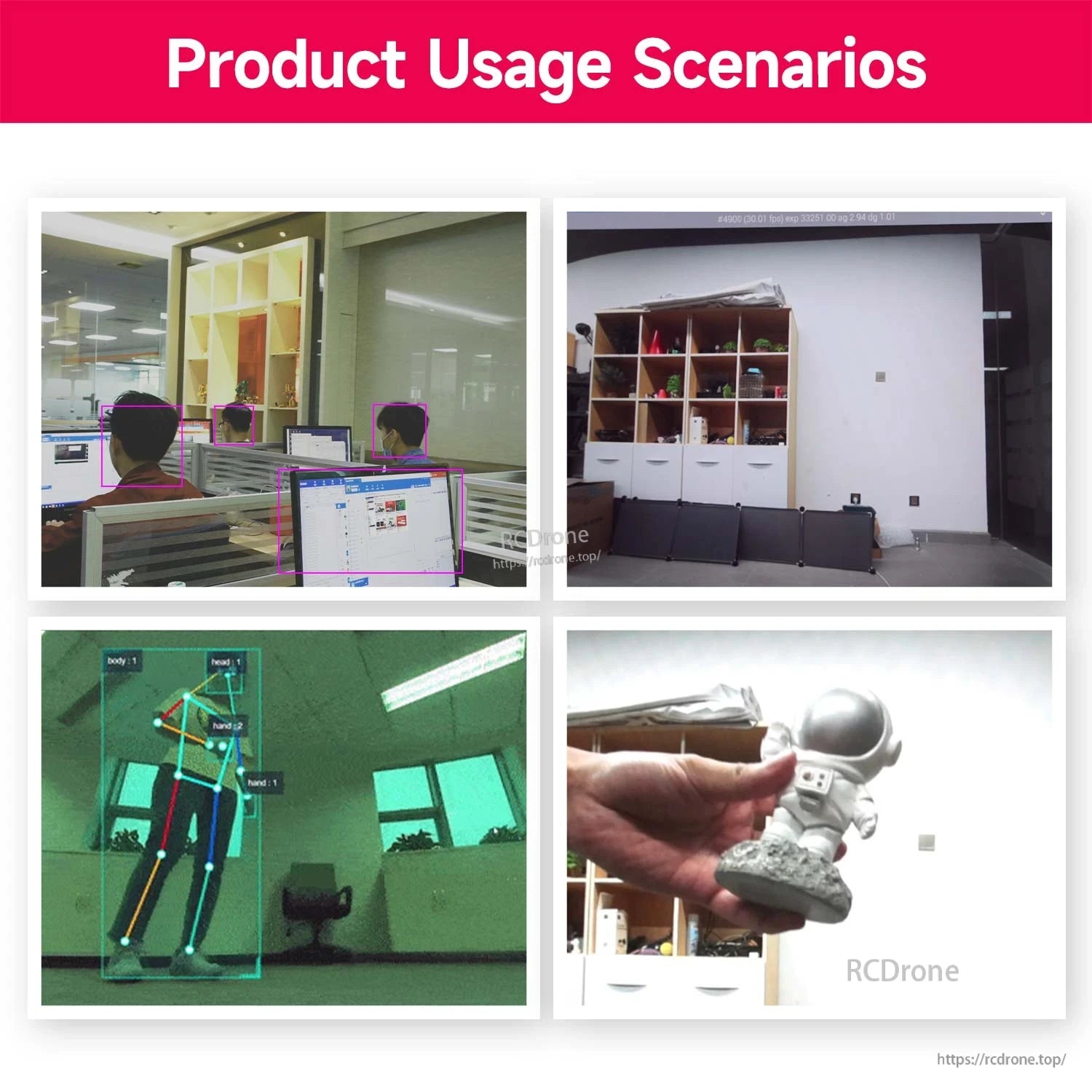

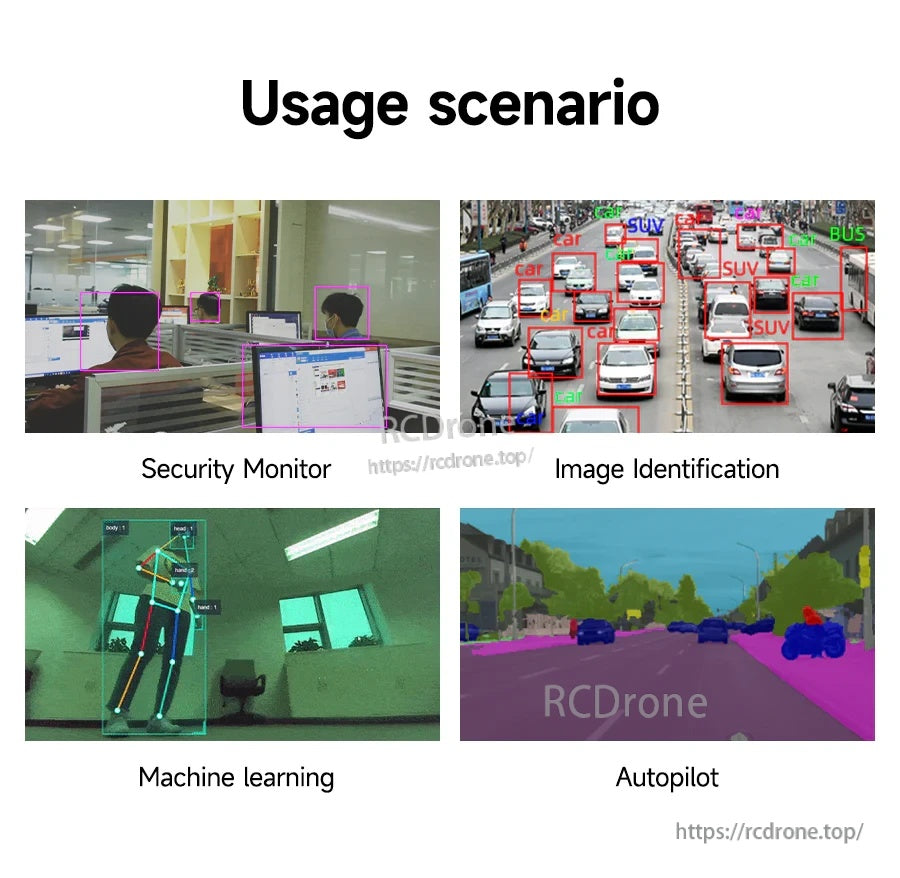

Adatto per il monitoraggio della sicurezza, l'identificazione delle immagini, la raccolta di dati per l'apprendimento automatico e progetti autonomi.

Il kit include il modulo fotocamera, il cavo a nastro da 22 pin e un set di staffe per il montaggio.

Tutorial passo-passo e codice di esempio sono disponibili tramite il link Yahboom fornito.

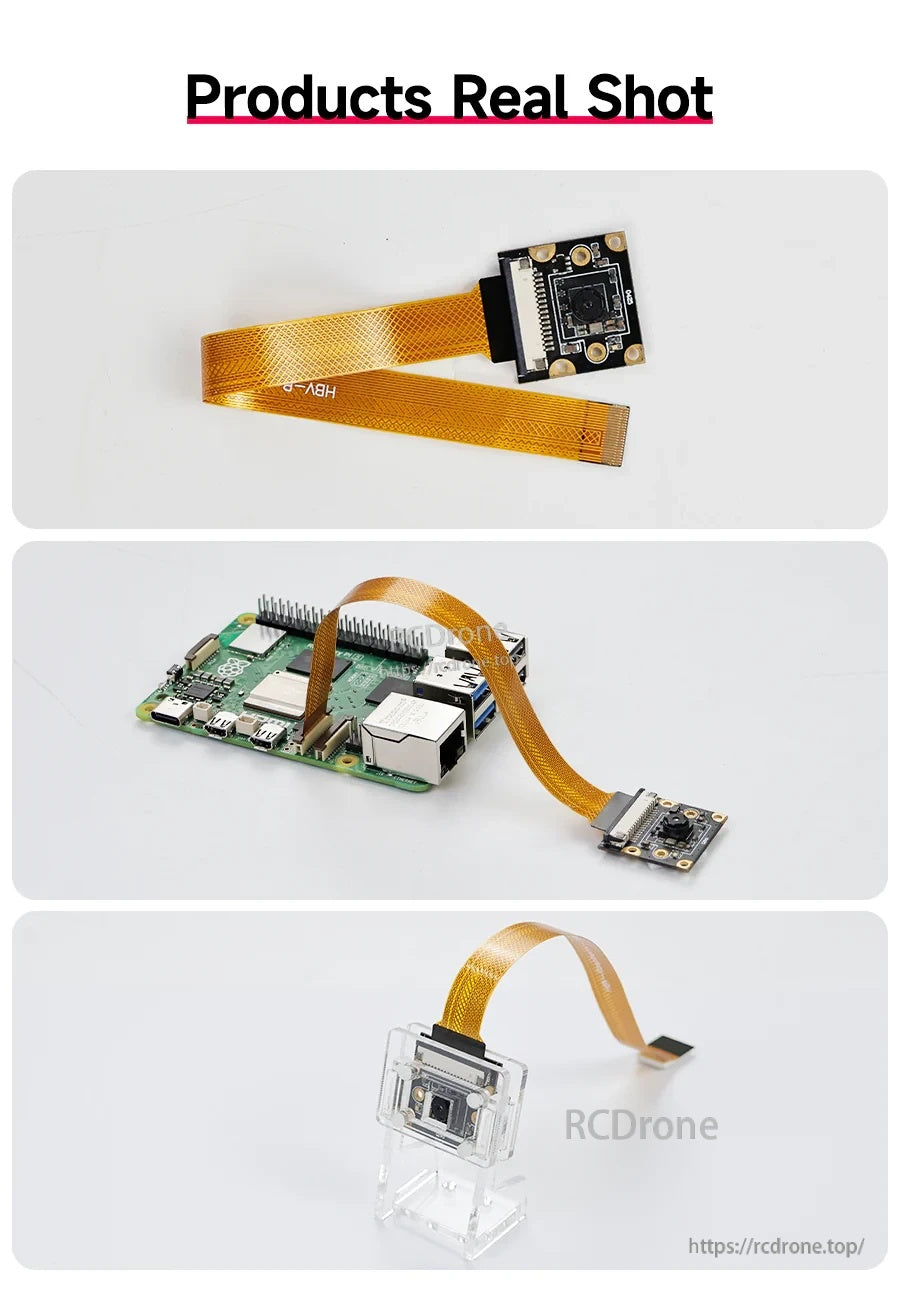

Le viste reali del modulo, dell'instradamento dei cavi e del montaggio della staffa aiutano a confermare l'adattamento prima dell'installazione.
