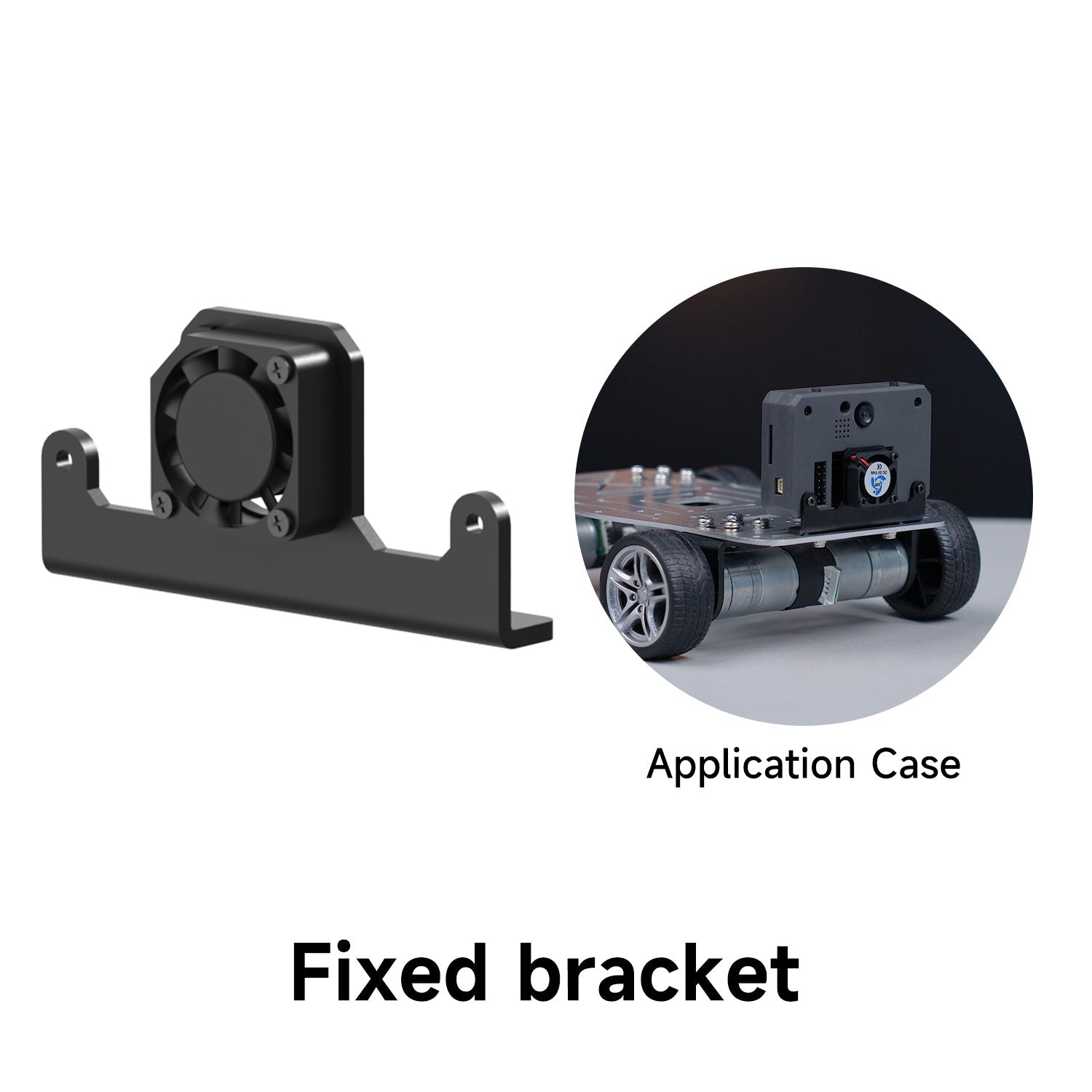

• Fixed bracket application case graphic showing bracket and example robot installation

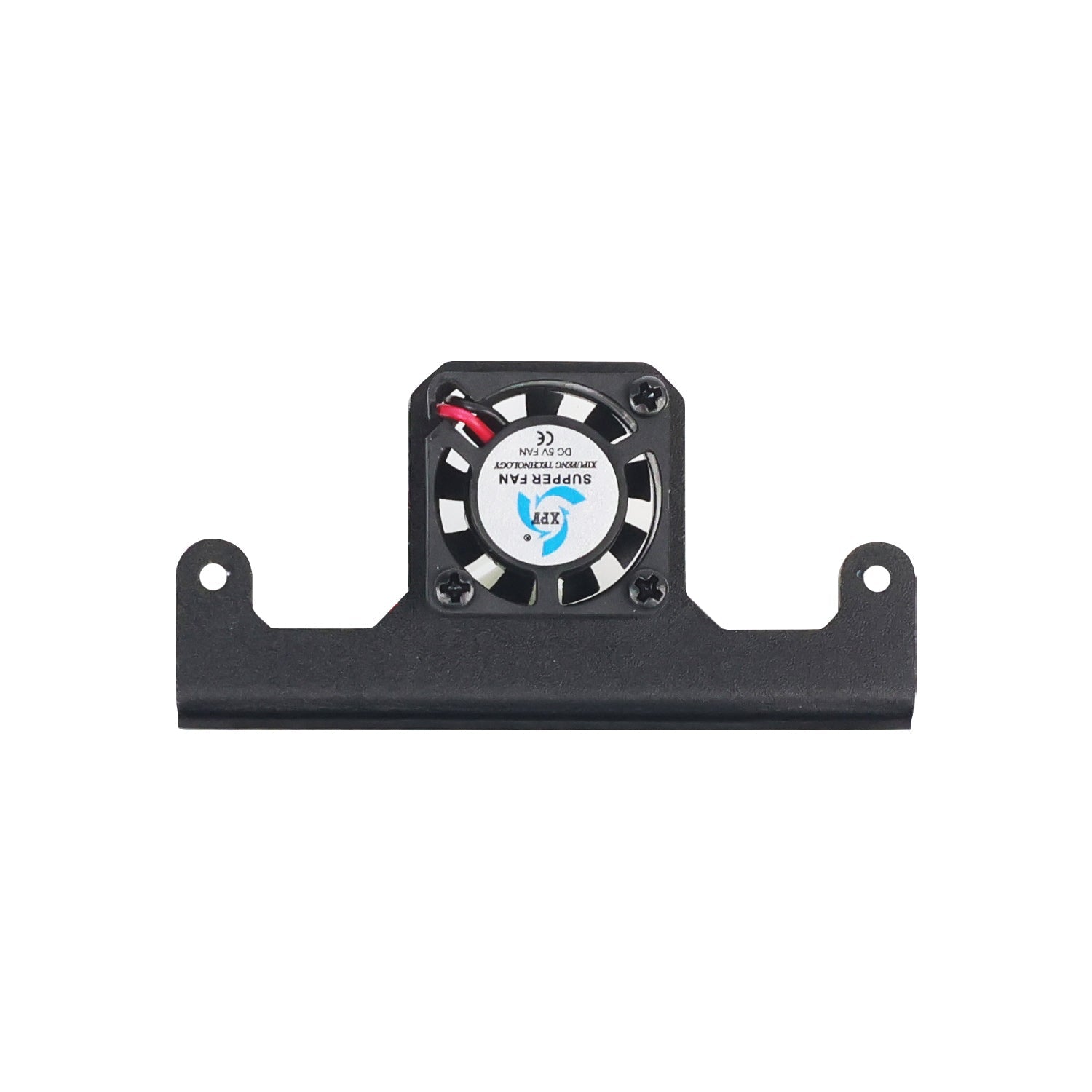

  • Yahboom K230 Vision Module Bracket fixed mount with cooling fan, front view
  • Angle-adjustable bracket assembly with cooling fan and U-shaped mounting frame
  • Yahboom K230 Vision Module Bracket collection showing fixed, angle-adjustable, and heightened mounts
  • Fixed bracket size drawing with dimensions and mounting hole layout
  • Angle adjustable bracket size drawing with dimensions and 150° tilt range note
  • Heightened angle adjustable bracket size drawing with adjustable height and 150° tilt range
  • Heightened angle-adjustable bracket with cooling fan on vertical post, full view
1 8

Yahboom K230 Supporto Modulo Visione – Fisso, Angolo Regolabile 150°, Supporto Regolabile in Altezza

Yahboom K230 Supporto Modulo Visione – Fisso, Angolo Regolabile 150°, Supporto Regolabile in Altezza

Yahboom

$15.79 USD
$15.79 USD
In offerta Esaurito
Imposte incluse. Spese di spedizione calcolate al check-out.
Opzione
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visualizza dettagli completi

Panoramica

Questa collezione di supporti per il modulo di visione Yahboom K230 offre pacchetti di supporto opzionali per le installazioni del modulo di visione K230, aiutando gli utenti a fissare il modulo su piattaforme come auto intelligenti, sistemi PTZ e robot. Le opzioni includono un supporto fisso, un supporto regolabile in angolo (regolazione dell'inclinazione) e un supporto regolabile in angolo elevato per scenari di visione alta.

Caratteristiche principali

  • Collezione di supporti opzionali appositamente per il modulo di visione K230

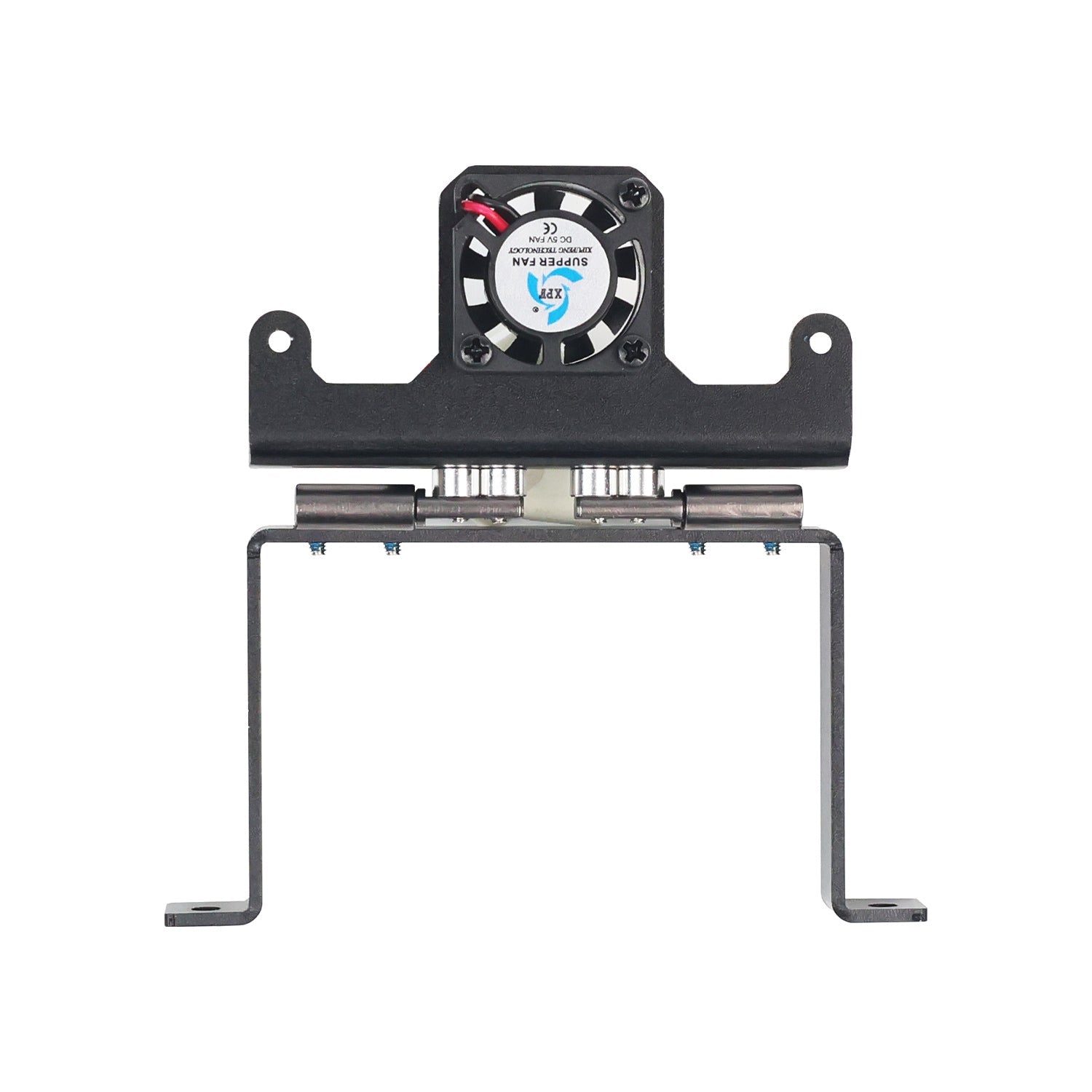

  • Il supporto regolabile in angolo supporta la regolazione dell'inclinazione

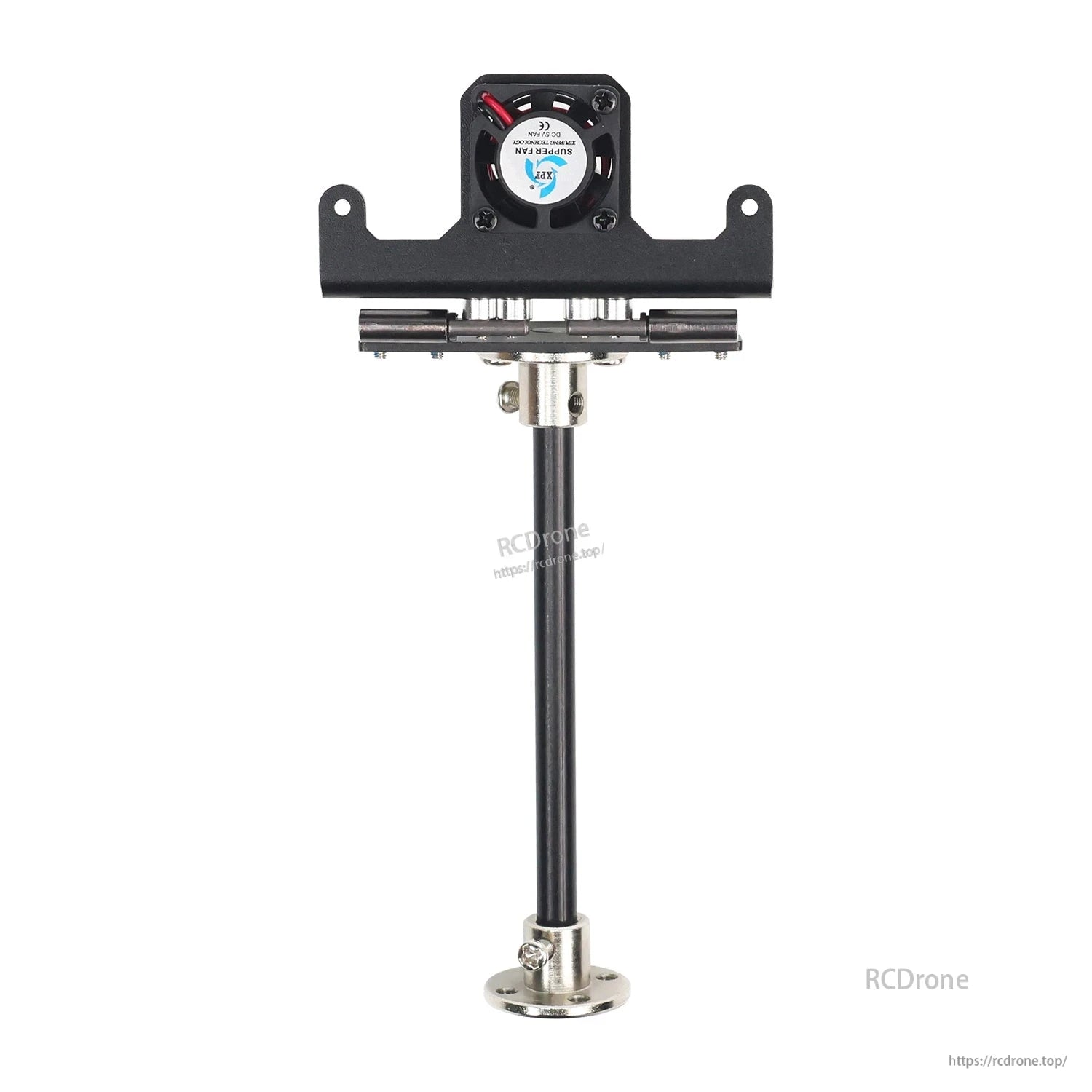

  • Il supporto regolabile in angolo elevato supporta la regolazione dell'inclinazione e l'altezza del modulo regolabile (1,2 cm~9,5 cm)
  • Angolo regolabile di 150° (15° in alto e 135° in basso) sulle opzioni di supporto regolabile
  • Il supporto sopra include una ventola di raffreddamento

Specifiche

Unità: mm

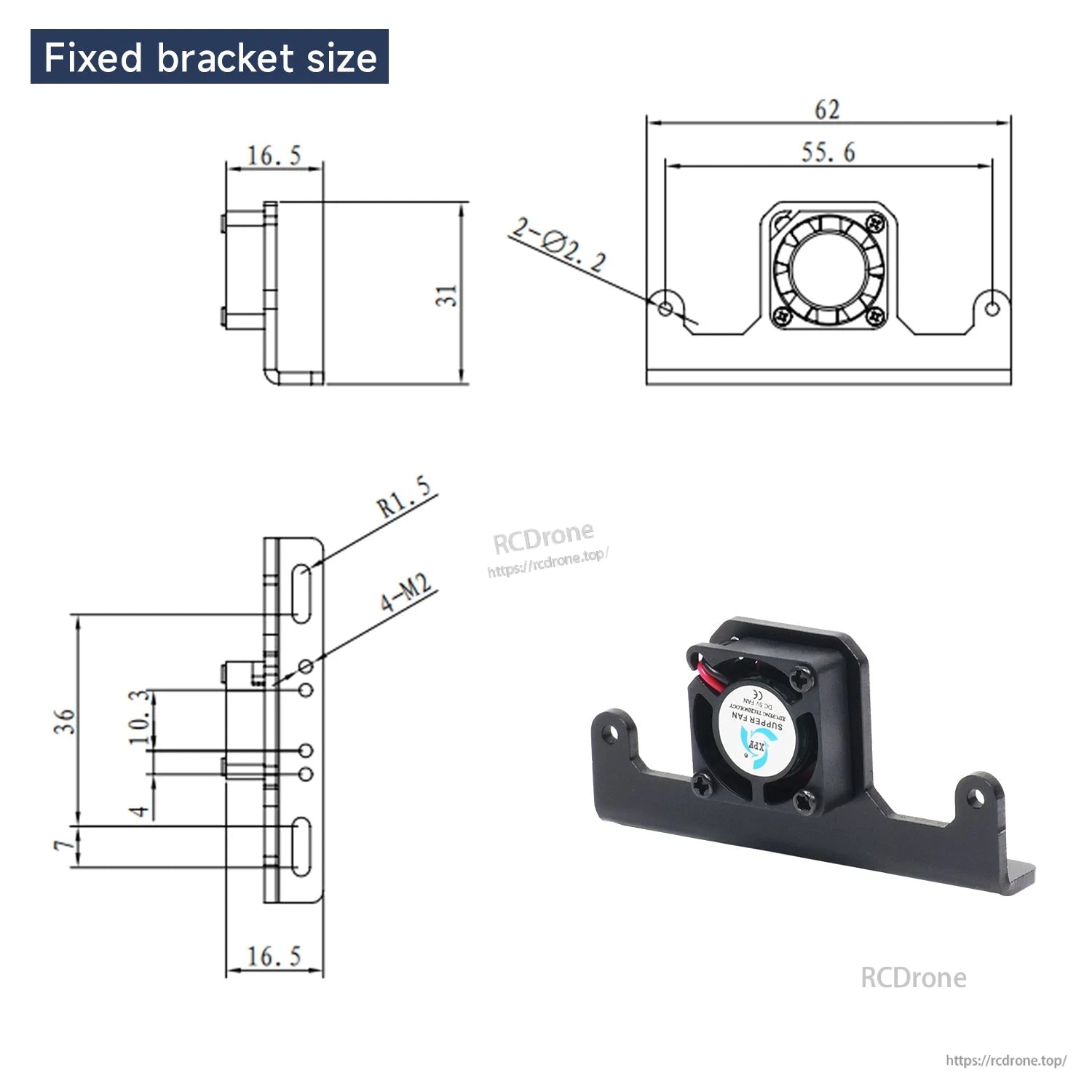

Dimensioni del supporto fisso 62 (larghezza totale); 55.6 (larghezza interna); 31; 36; 16.5; 10.3; 7; 4;
2-Ø2.2; R1.5; 4-M2
Dimensione del supporto angolare regolabile 62 (larghezza totale); 55.6 (larghezza interna); 81; 79; 31; 22.24; 72; 32; 16.5; 10.3; 7; 4; 8;
2-Ø2.2; 2-Ø3; R1.5; 4-M2;
Angolo regolabile di 150° (15° in alto e 135° in basso)
Dimensione del supporto angolare elevato regolabile 62 (larghezza totale); 55.6 (larghezza interna); 147.4; 110; 31; 42.85; Ø22; Ø16; 32; 16.5; 10.3; 7; 4; 8;
2-Ø2.2; 2-Ø3; R1.5; 4-M2;
Angolo regolabile di 150° (15° in alto e 135° in basso); Altezza regolabile (1.2~9.5cm)

Cosa è incluso

  • Pacchetto supporto fisso: Supporto fisso + viti di montaggio
  • Pacchetto supporto regolabile in angolo: Supporto regolabile in angolo + viti di montaggio + chiave + sacchetto di piccole parti hardware
  • Pacchetto supporto regolabile in angolo elevato: Supporto regolabile in angolo elevato + viti di montaggio + chiave + sacchetto di piccole parti hardware
  • Ventola di raffreddamento (inclusa con i supporti sopra menzionati)

Per supporto nella selezione (Fisso / Regolabile in Angolo / Regolabile in Angolo Elevato) o domande sull'installazione, contattare [email protected] or visitare https://rcdrone.top/.

Applicazioni

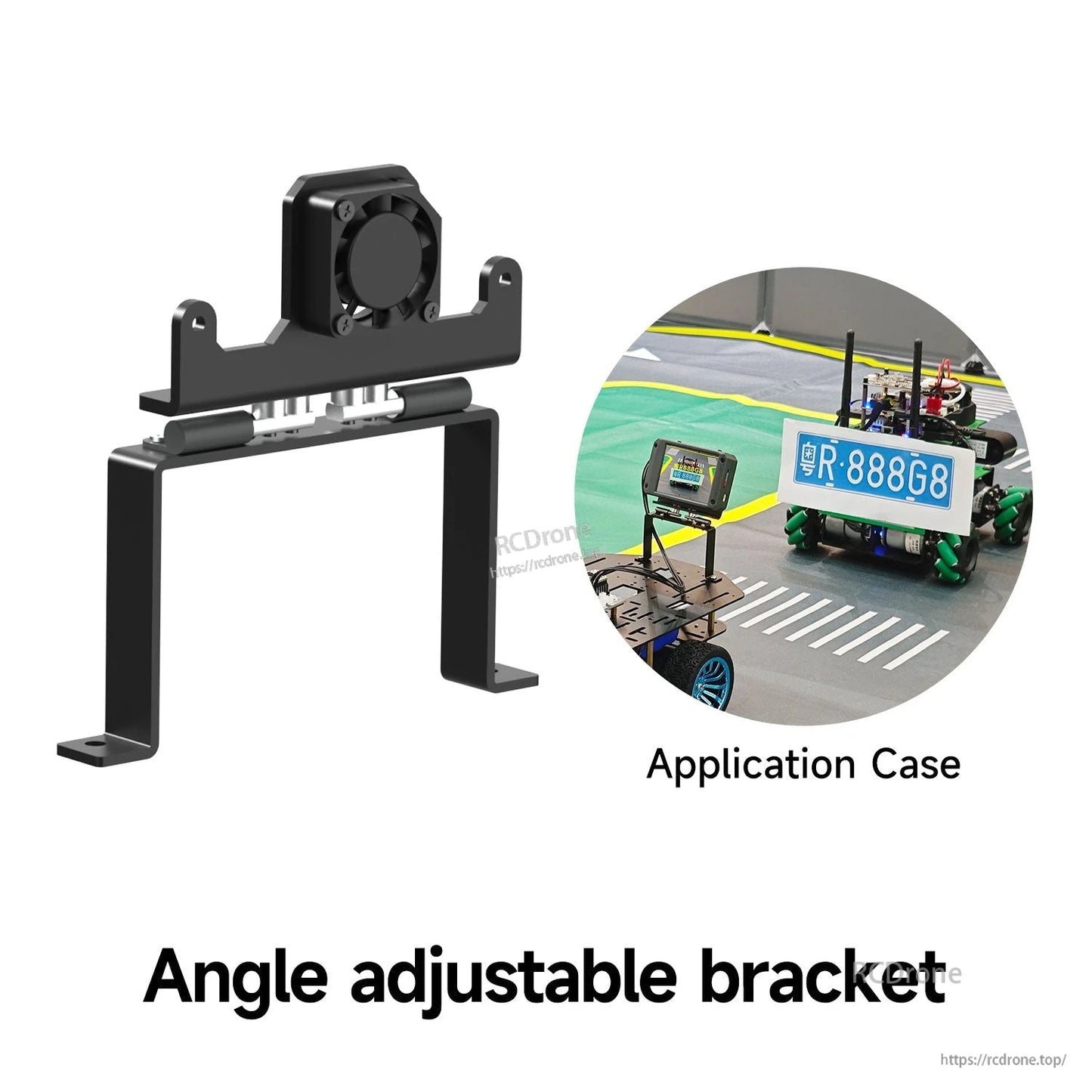

  • Modulo visivo K230 per auto intelligente / auto robot montaggio
  • Piattaforme PTZ e robotiche che richiedono visualizzazione fissa o angolo di inclinazione regolabile

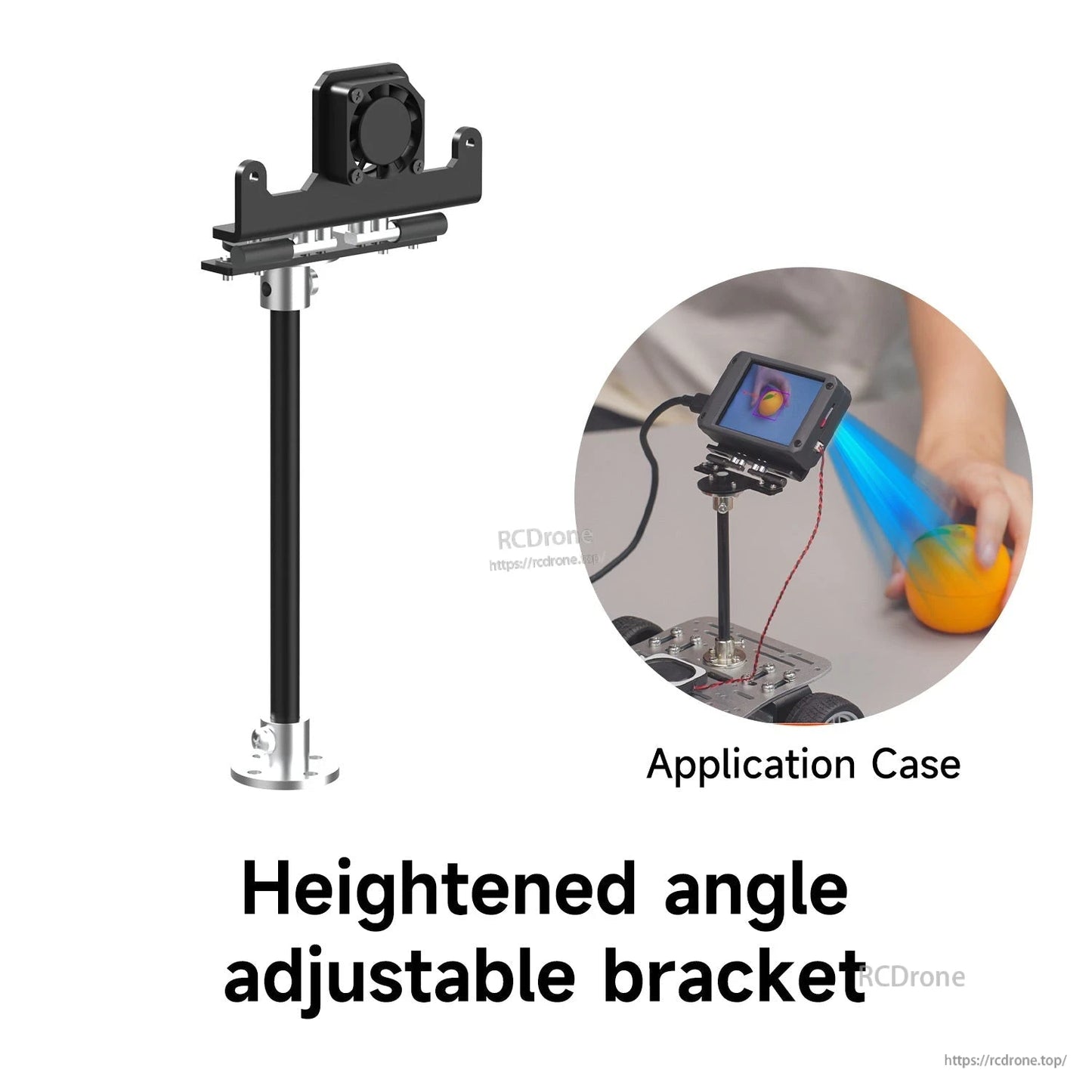

  • Scene ad angolo di visione elevato utilizzando il supporto regolabile in altezza

Nota: Il modulo visivo K230 non è incluso.

Dettagli

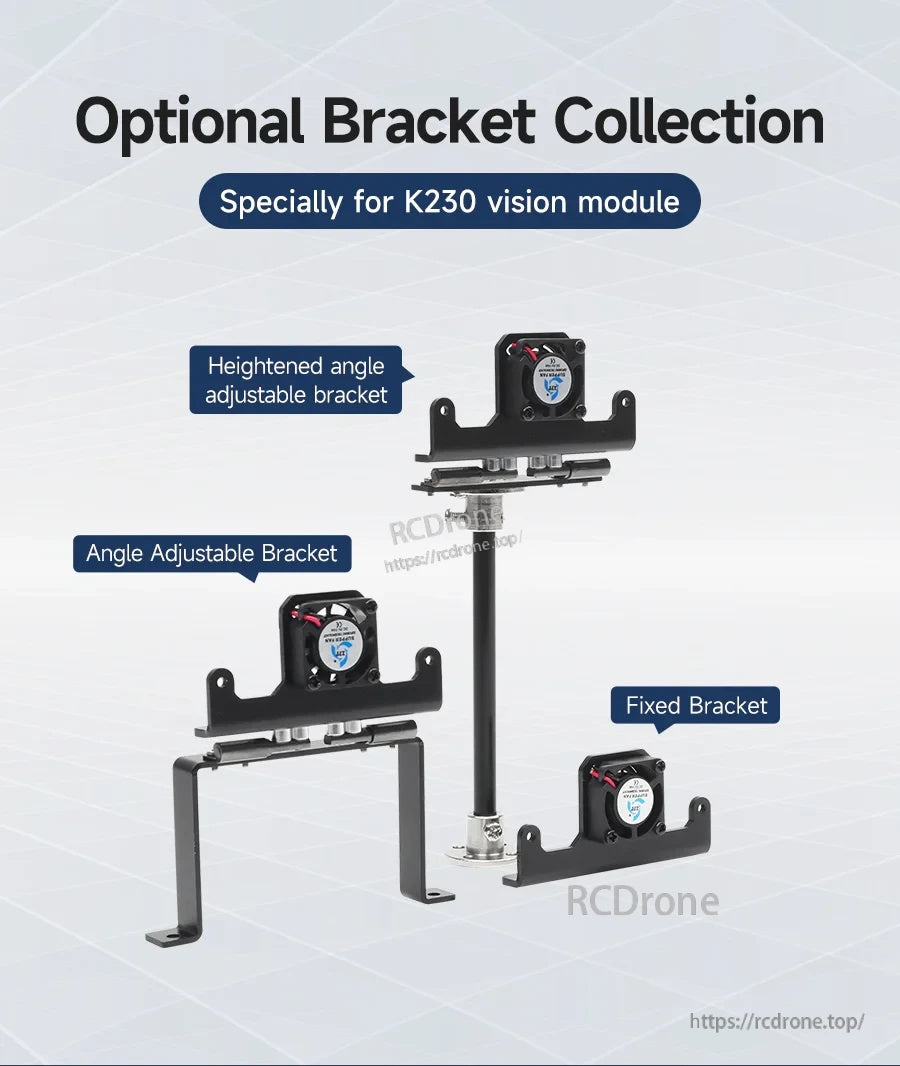

Yahboom K230 Vision Module Bracket options: fixed, angle-adjustable, and heightened adjustable stand

Scegli un montaggio fisso, un supporto regolabile in inclinazione o un supporto regolabile in altezza per installazioni ad angolo di visione elevato.

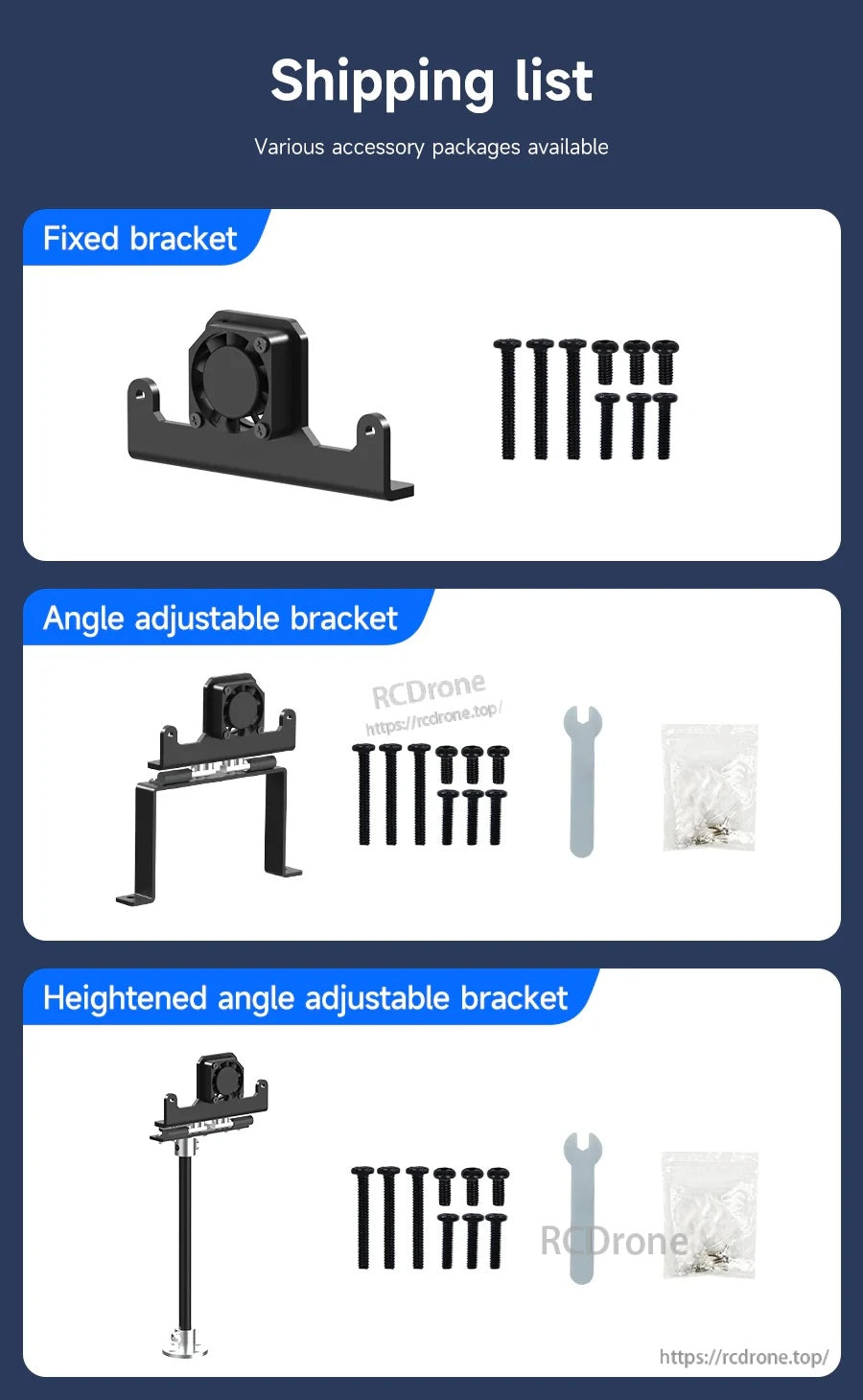

Package contents for K230 bracket kits: fixed, angle-adjustable, and heightened angle-adjustable with tools

Ogni opzione include il materiale di montaggio; i kit regolabili includono anche una chiave e una borsa di piccoli pezzi.

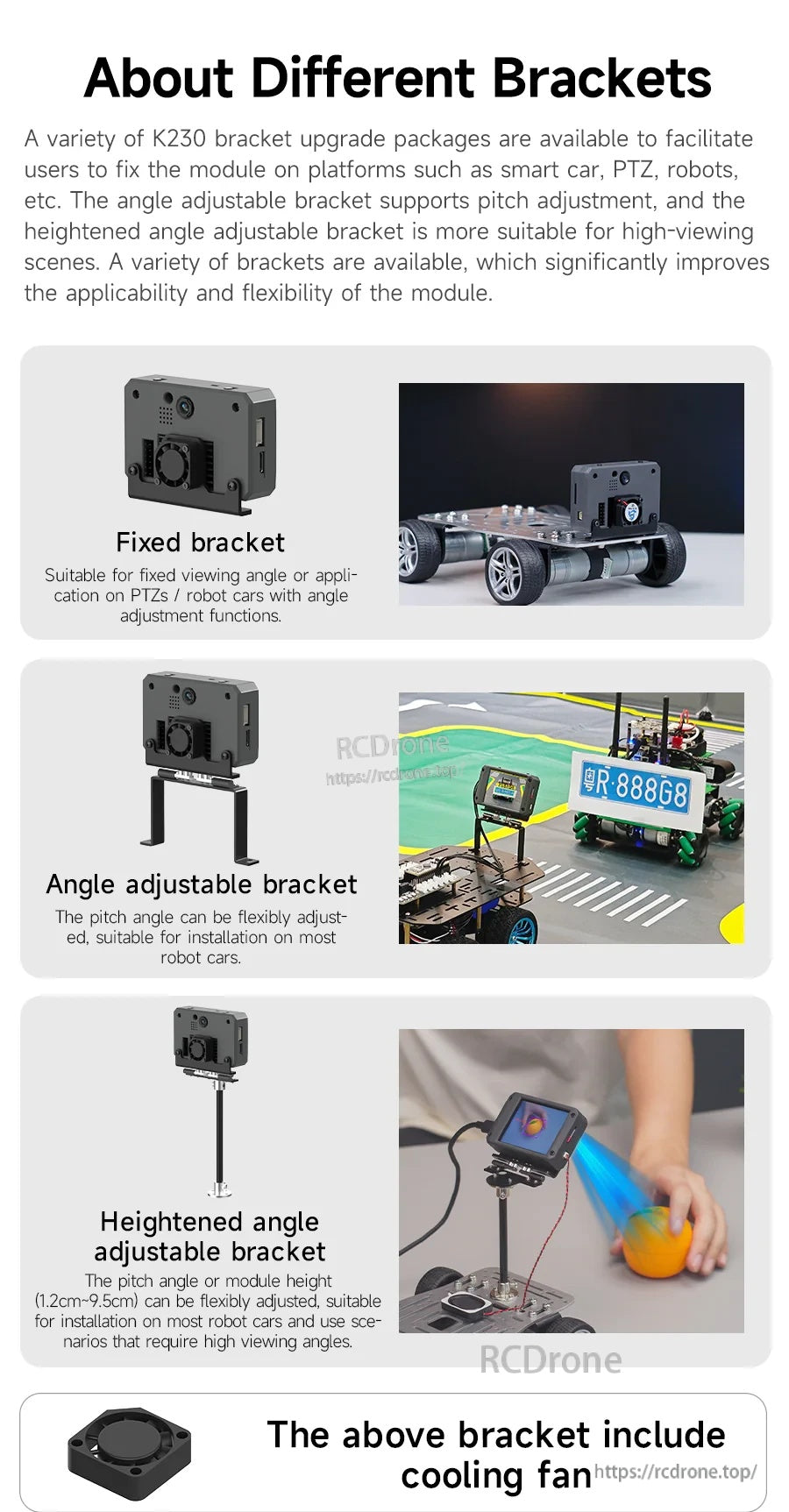

Comparison of fixed, angle-adjustable, and heightened brackets with example robot car and PTZ uses

Scegli lo stile del supporto che corrisponde alla tua piattaforma: robot e auto intelligenti, montaggi PTZ o punti di vista elevati.

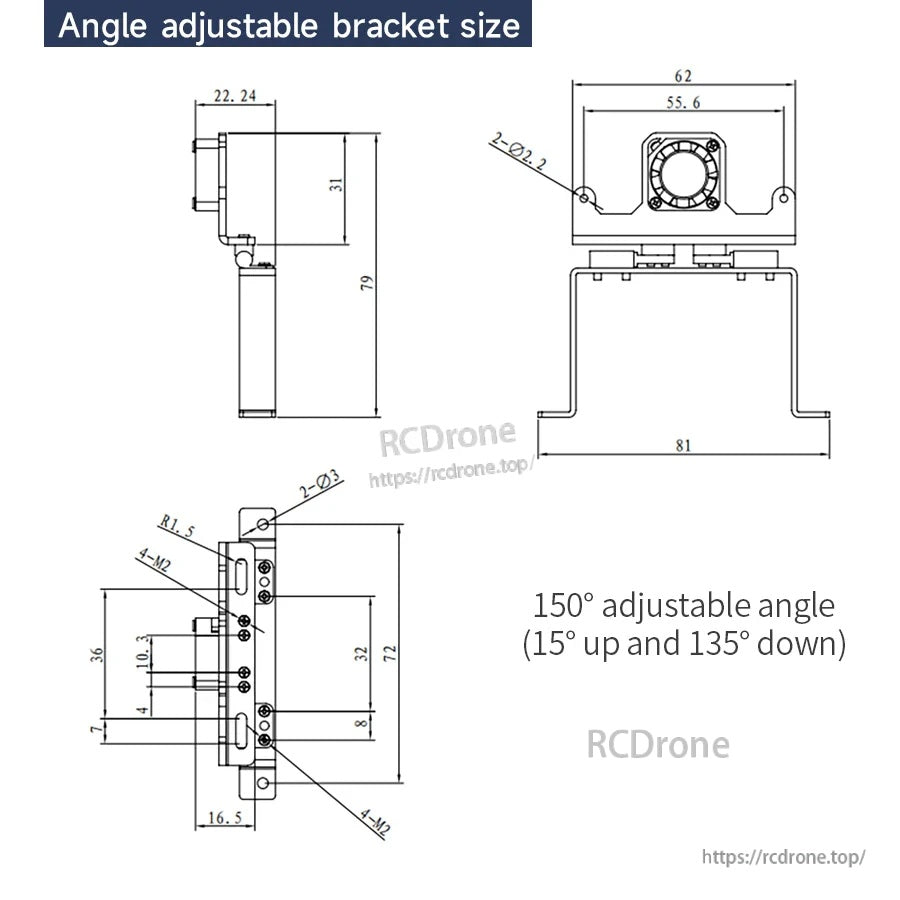

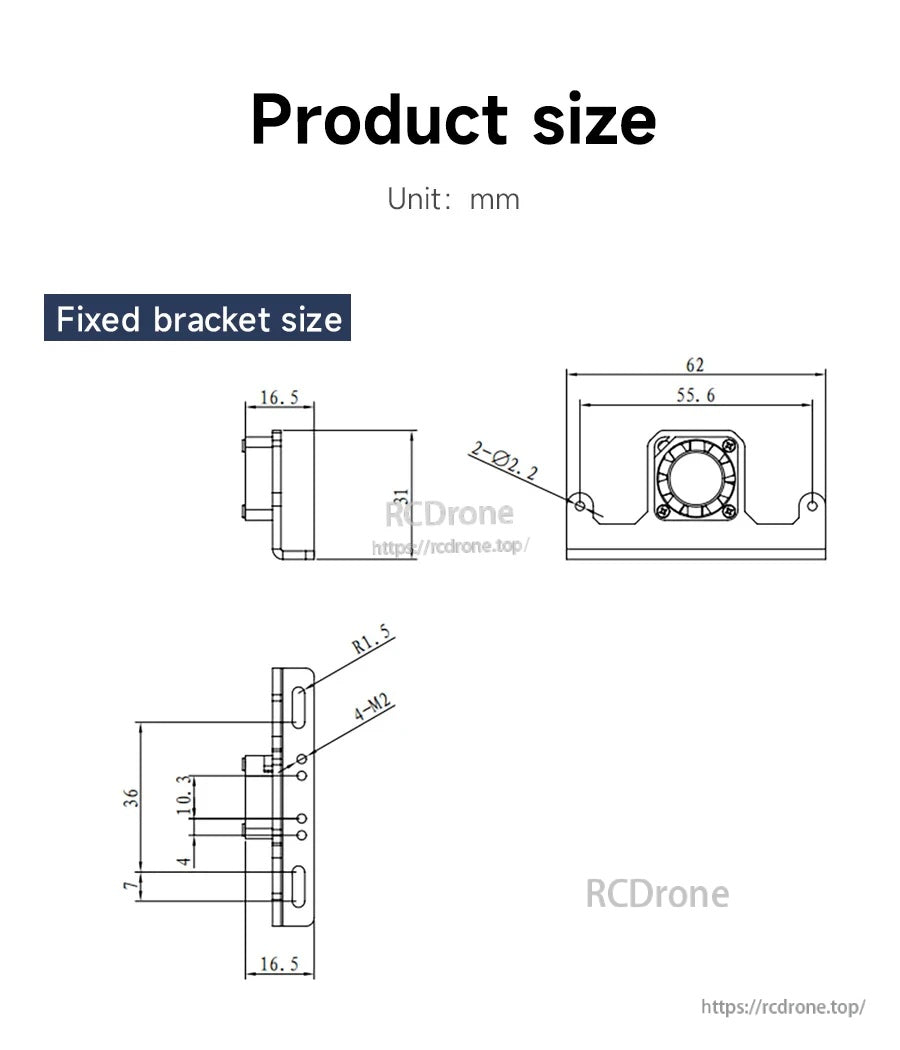

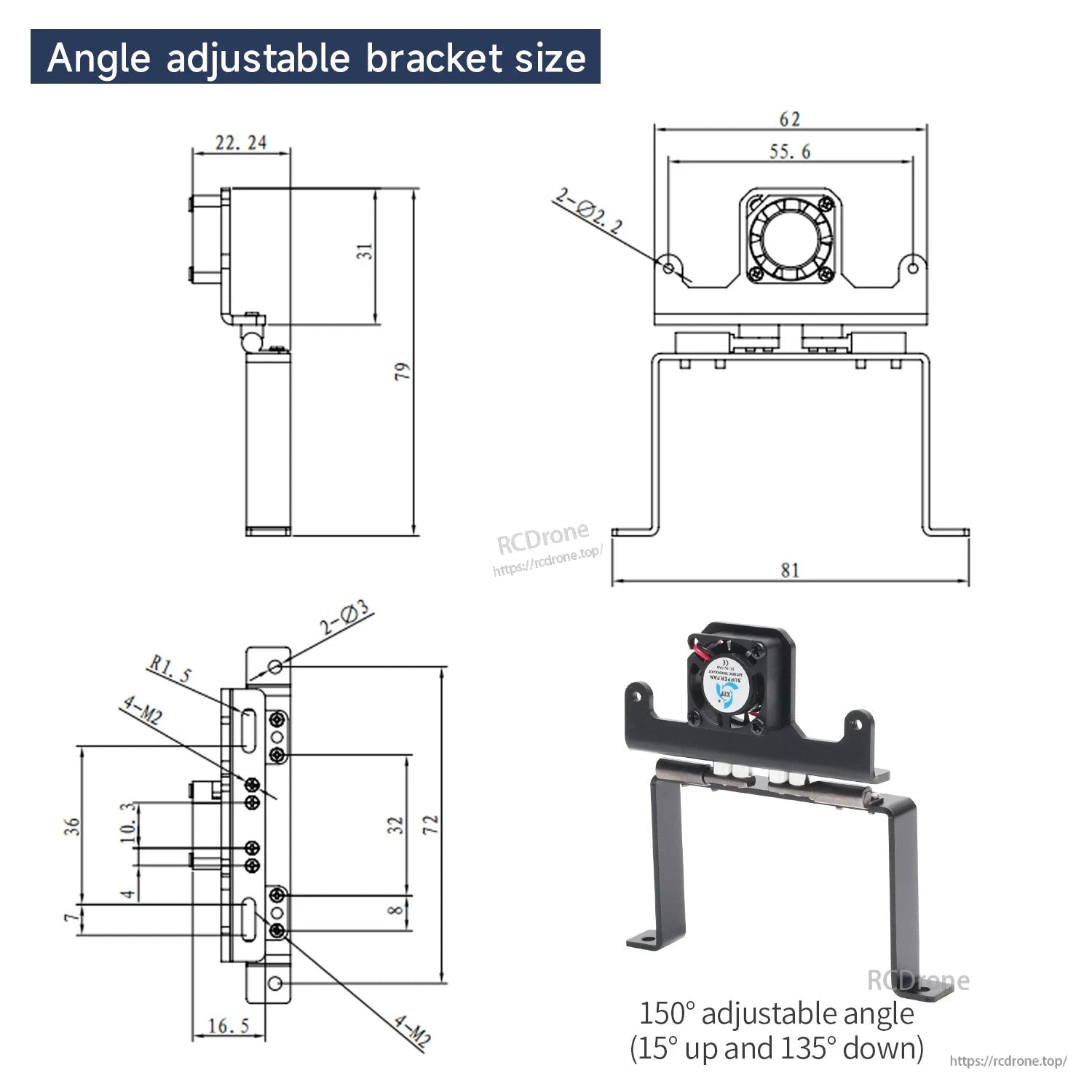

Banner linking to purchase the K230 vision module (module not included with bracket kits)Fixed bracket dimension drawing in mm for mounting the K230 vision module, width 62 mmAngle-adjustable bracket size drawing in mm with 150° pitch adjustment range (15° up, 135° down)

Il supporto regolabile in angolo supporta fino a 150° di movimento in inclinazione per regolare la visuale della camera.

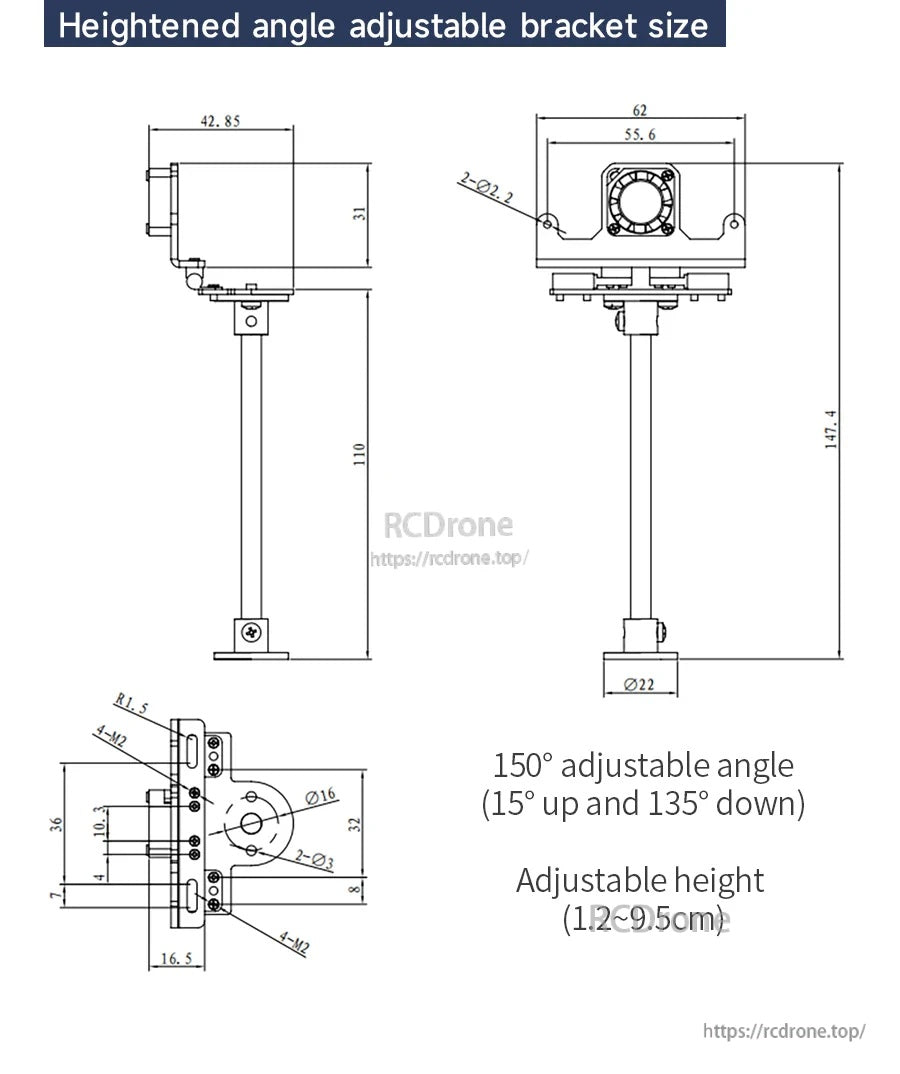

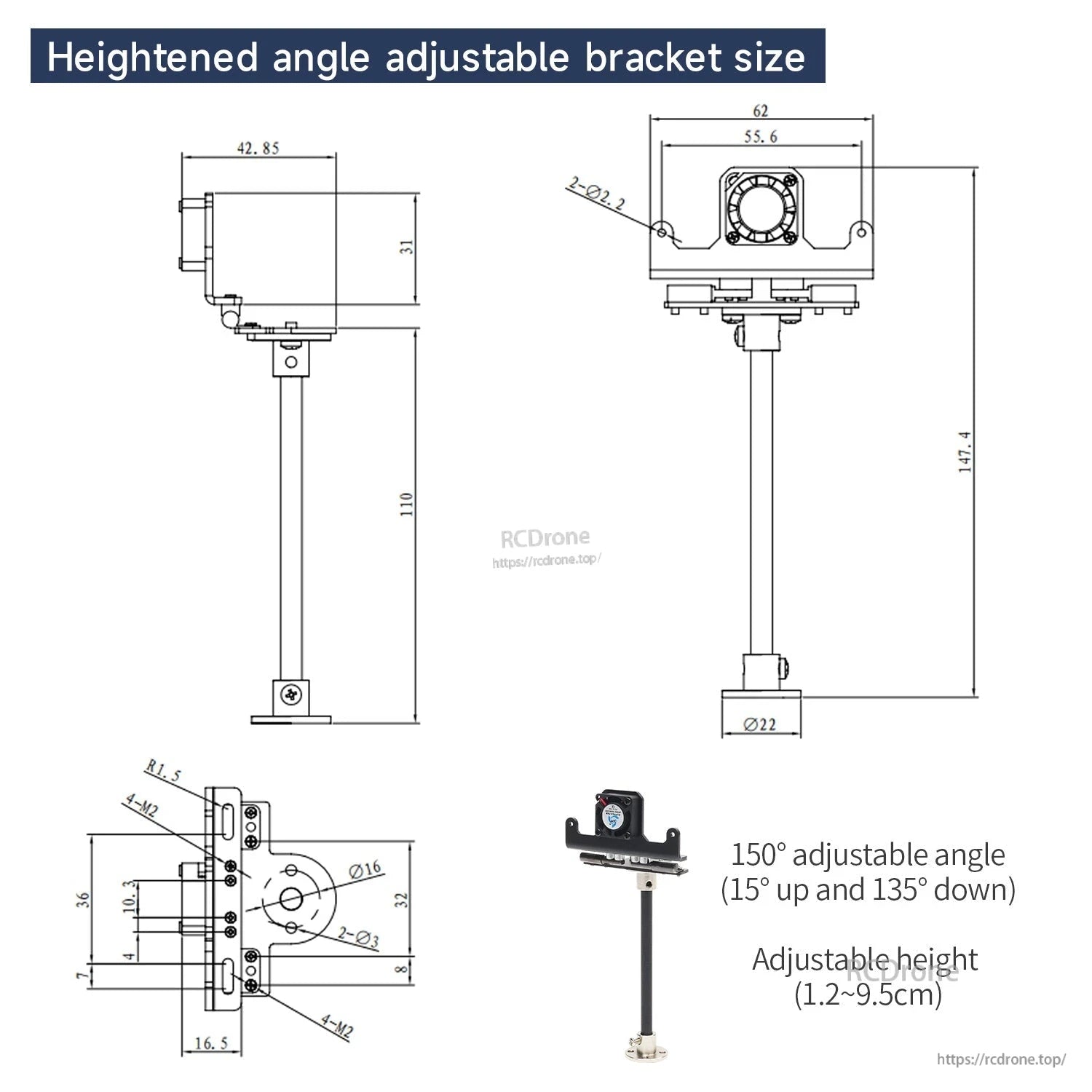

Heightened angle-adjustable bracket size drawing in mm with 150° pitch and 1.2–9.5 cm height range

La versione elevata aggiunge altezza del modulo regolabile (1.2–9.5 cm) insieme all'aggiustamento dell'angolo.

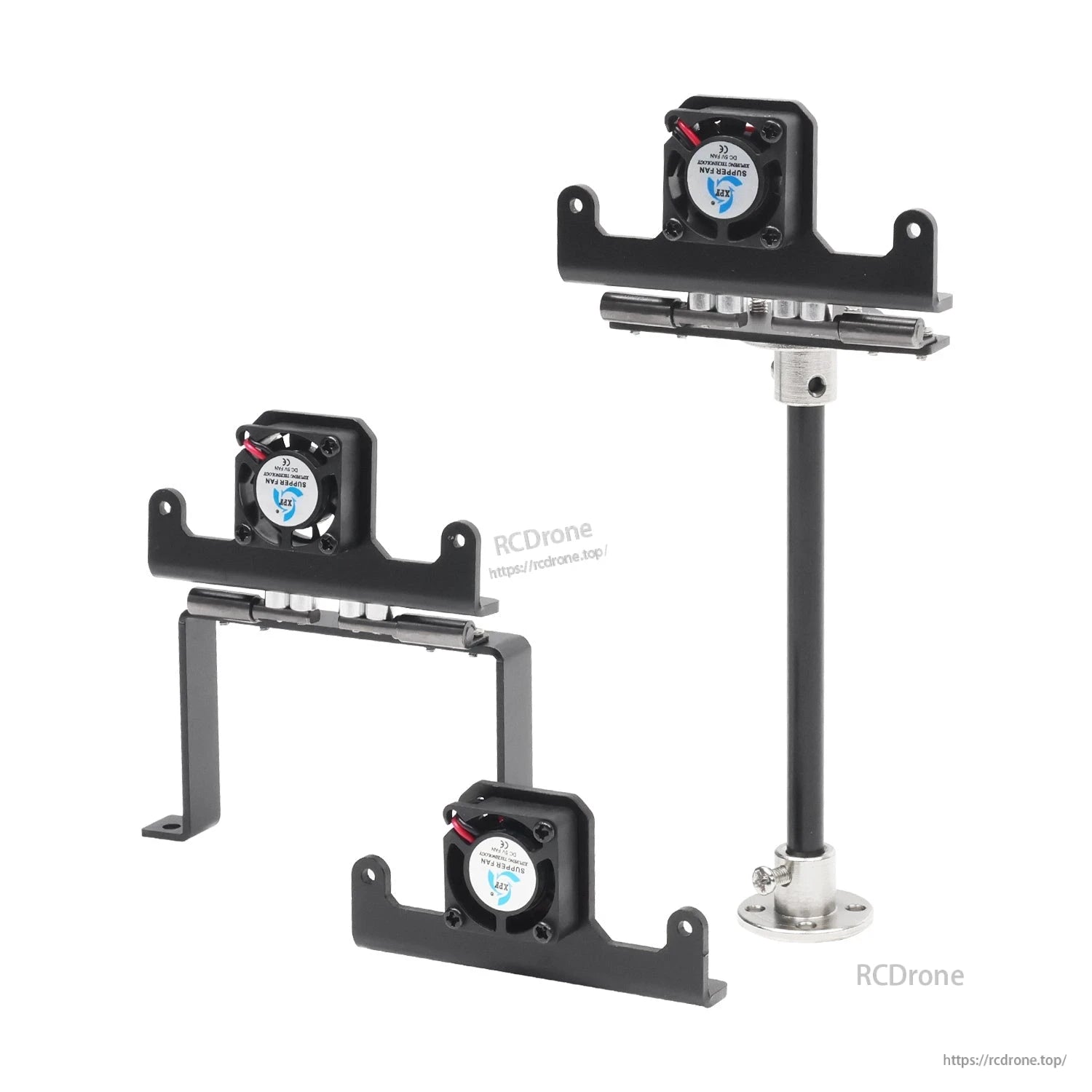

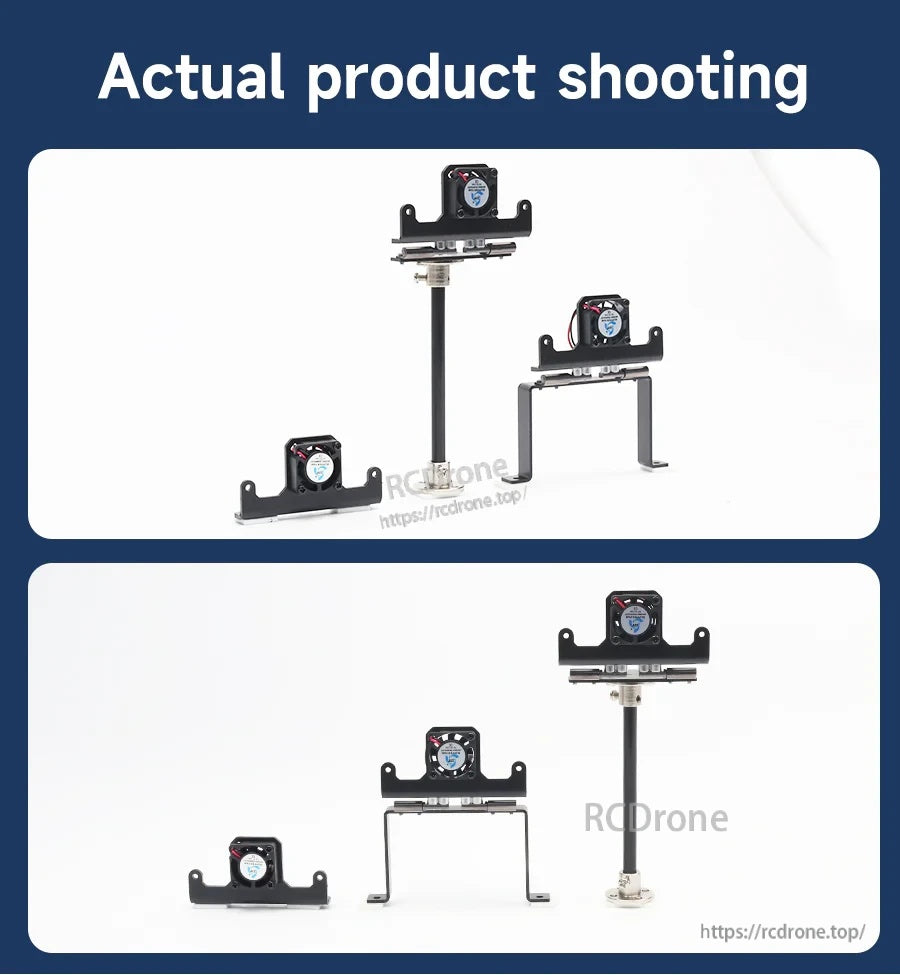

Yahboom K230 Vision Module Bracket real product photos of fixed, adjustable, and heightened mounts

Uno sguardo reale ai tre montaggi per aiutarti a scegliere lo stile di montaggio giusto.
