Panoramica

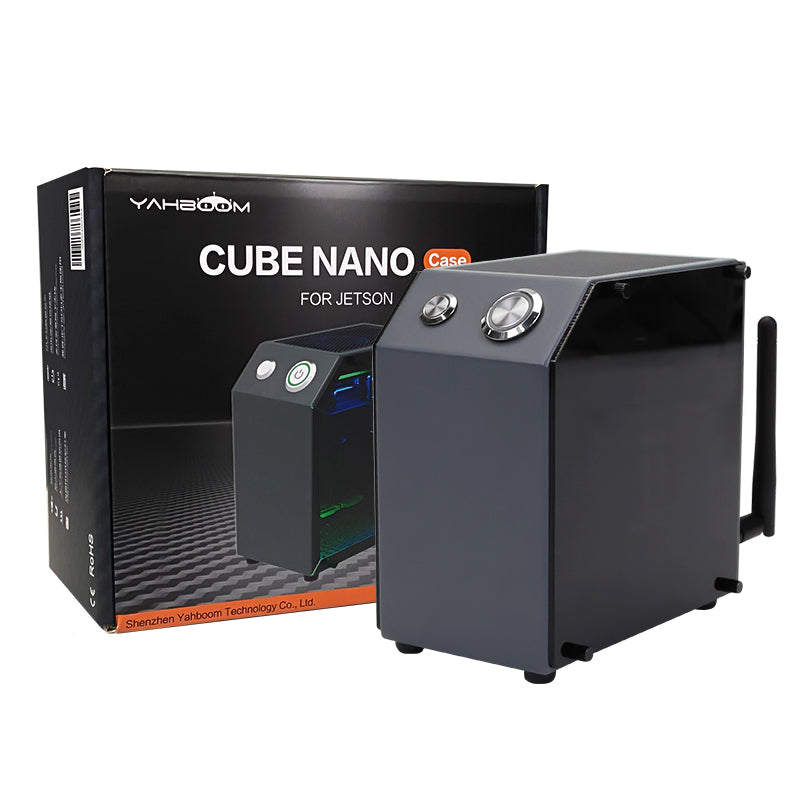

La custodia protettiva Yahboom Jetson MINI CUBE NANO è progettata per le schede di sviluppo NVIDIA Jetson, fornendo un montaggio stabile, protezione fisica e gestione del flusso d'aria in un compatto involucro in stile mini-PC. Utilizza una struttura in lamiera metallica a freddo a forma di C con un pannello laterale in acrilico e integra una ventola di raffreddamento, una barra luminosa RGB colorata, un display OLED, oltre ai pulsanti di accensione e reset.

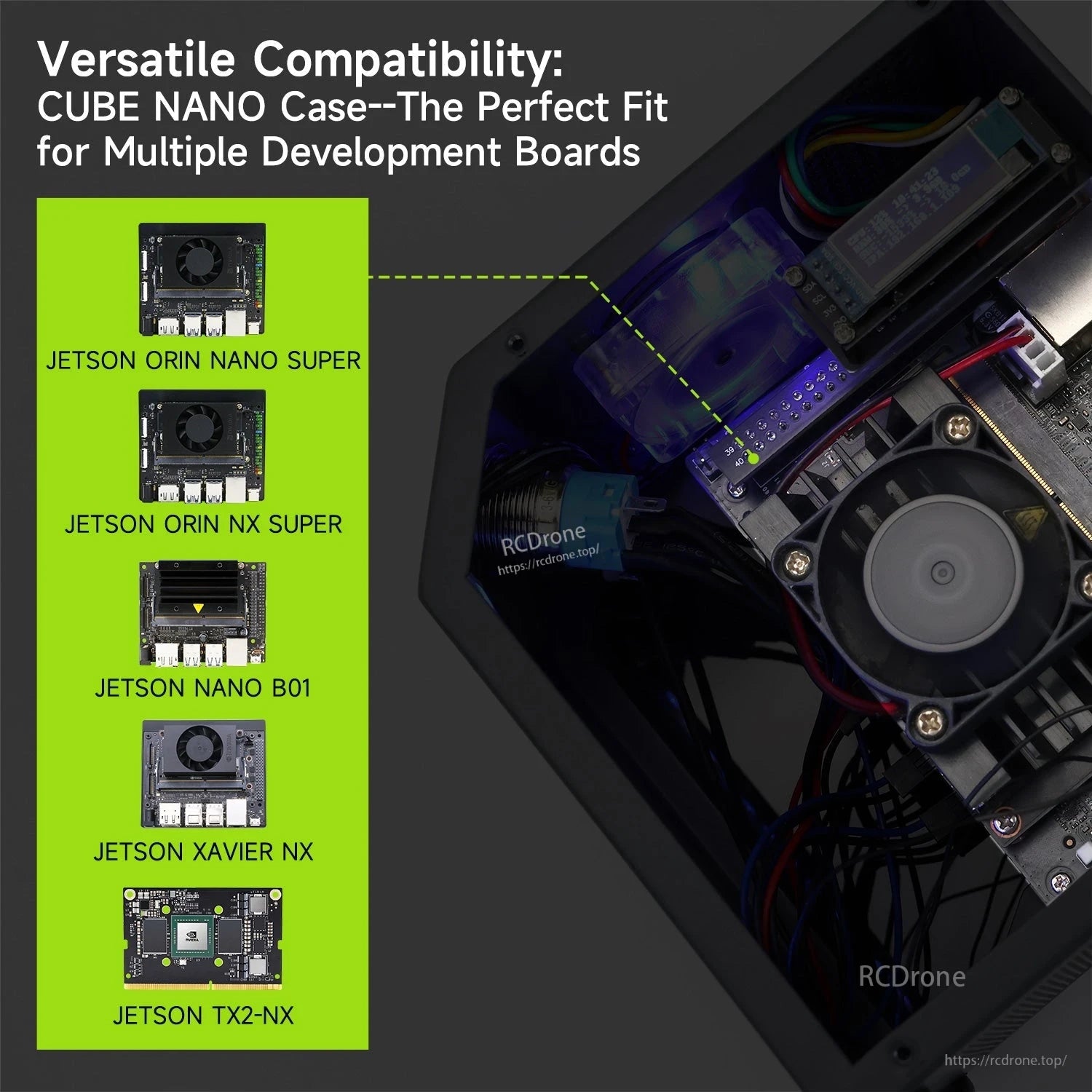

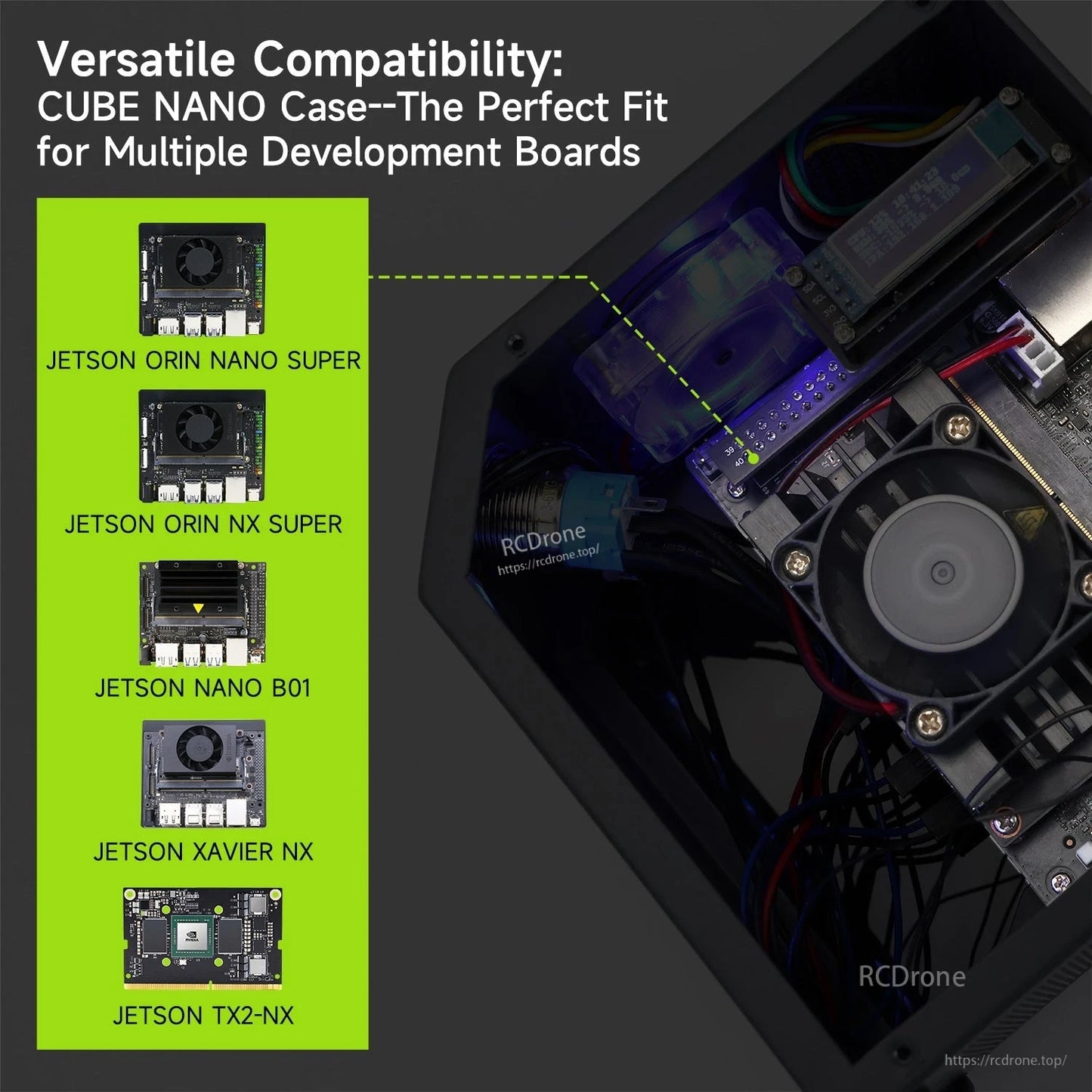

Schede compatibili: JETSON ORIN NANO SUPER, JETSON ORIN NX SUPER, JETSON NANO B01, JETSON XAVIER NX, JETSON TX2-NX.
Per supporto prodotto da questo negozio, contattare https://rcdrone.top/ o inviare un'email a [email protected].
Caratteristiche principali
- Involucro protettivo: Aiuta a ridurre i danni da collisioni esterne, polvere e altre sostanze.
- Design del materiale: Corpo principale in lamiera metallica a freddo a forma di C; pannello laterale in acrilico trasparente nero; pannello posteriore in lega di alluminio con interfaccia riservata.

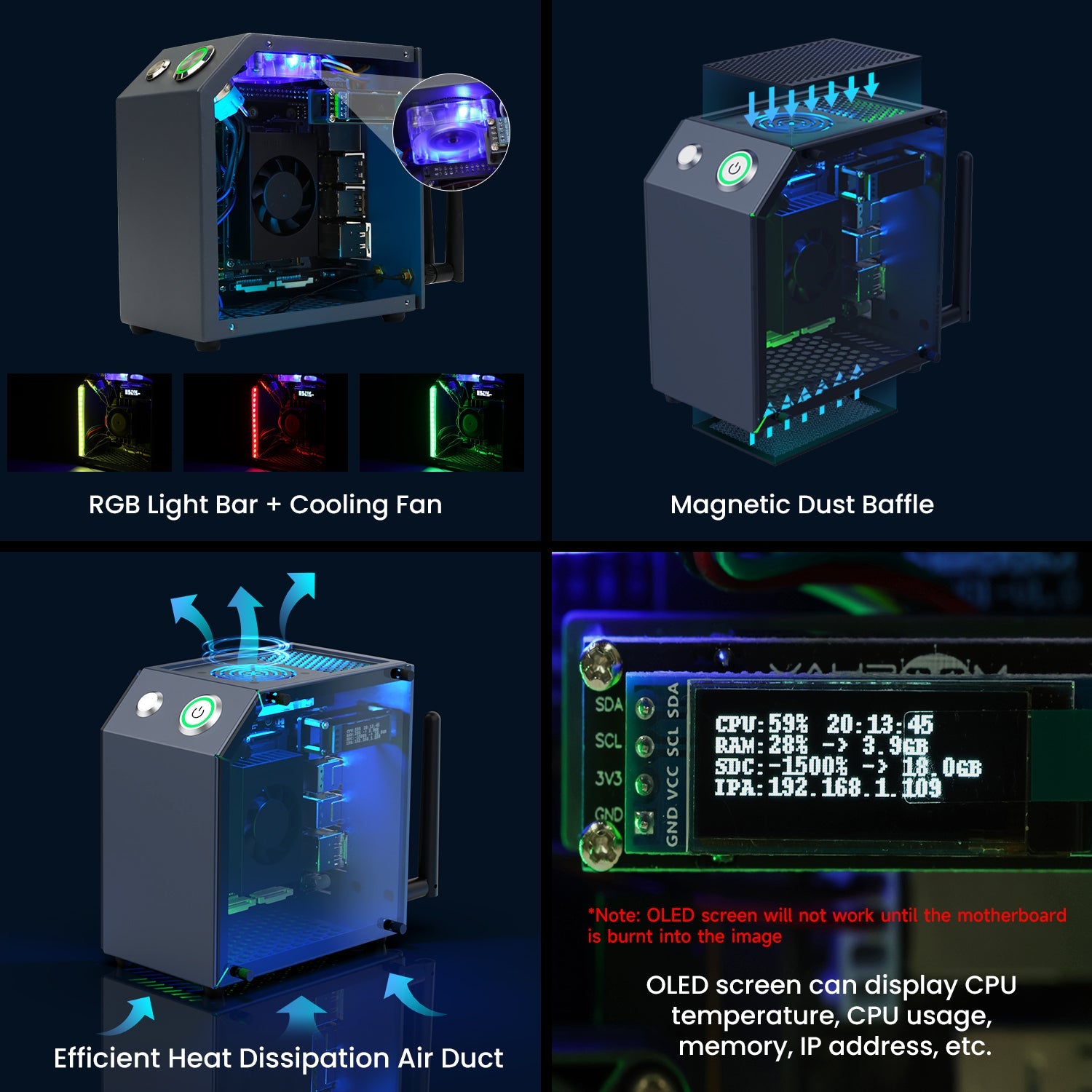

- Paratia magnetica antipolvere: Le paratie magnetiche superiori e inferiori isolano la polvere e sono facili da smontare e pulire.

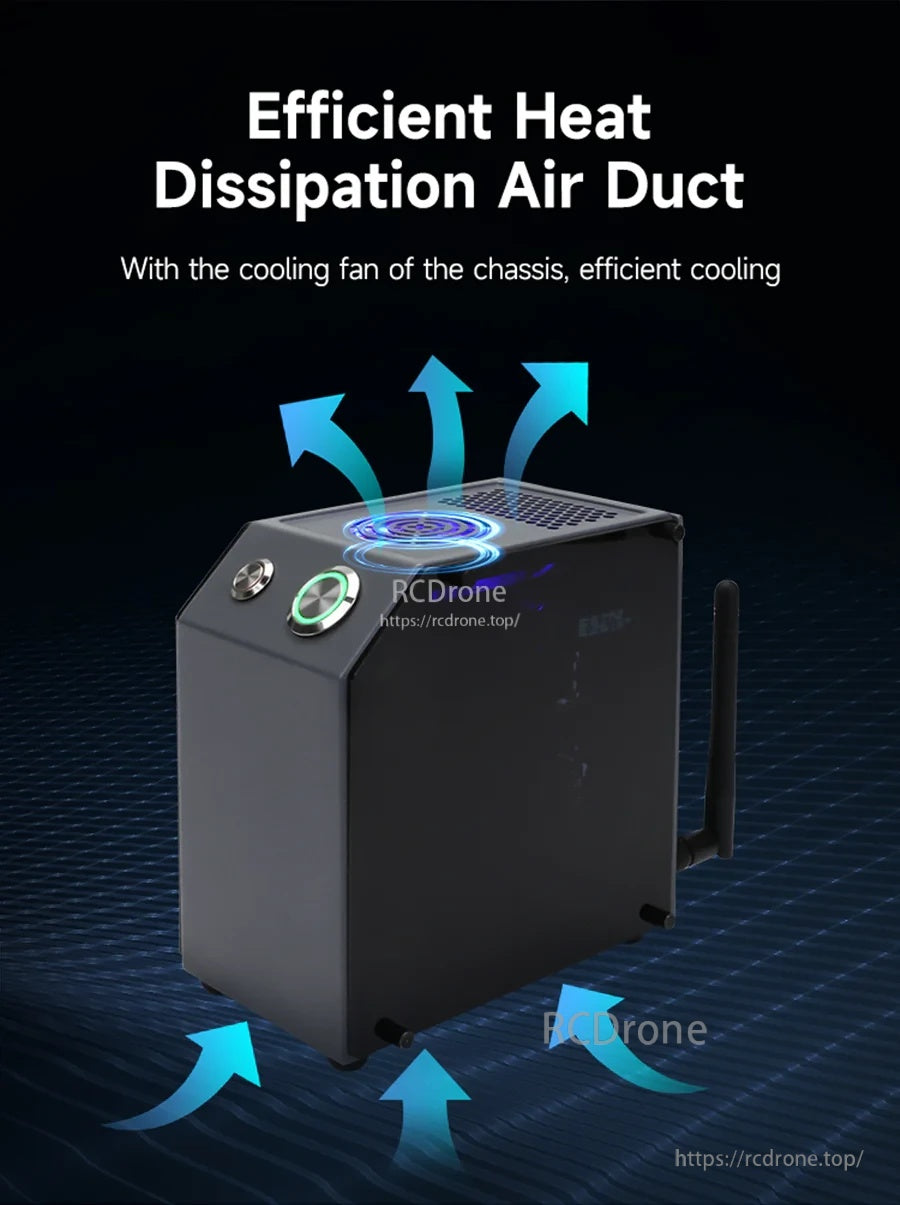

- Design del condotto d'aria di raffreddamento: Condotti d'aria di raffreddamento a doppio passaggio superiori e inferiori; ventola di raffreddamento del telaio per un raffreddamento efficiente.
- Display OLED in tempo reale: Lo schermo OLED può visualizzare la temperatura della CPU, l'uso della CPU, la memoria, l'indirizzo IP, ecc.
- Accesso I/O posteriore: Aperture allineate alla scheda Jetson per collegare/scollegare senza rimuovere il case.
- Supporto per antenna di rete: Fori per antenna riservati per fissare un'antenna per scheda di rete M.2; possono essere utilizzate anche schede di rete USB.
Nota OLED: Il codice corrispondente fornito da Yahboom deve essere eseguito nel sistema Jetson affinché l'OLED funzioni normalmente.

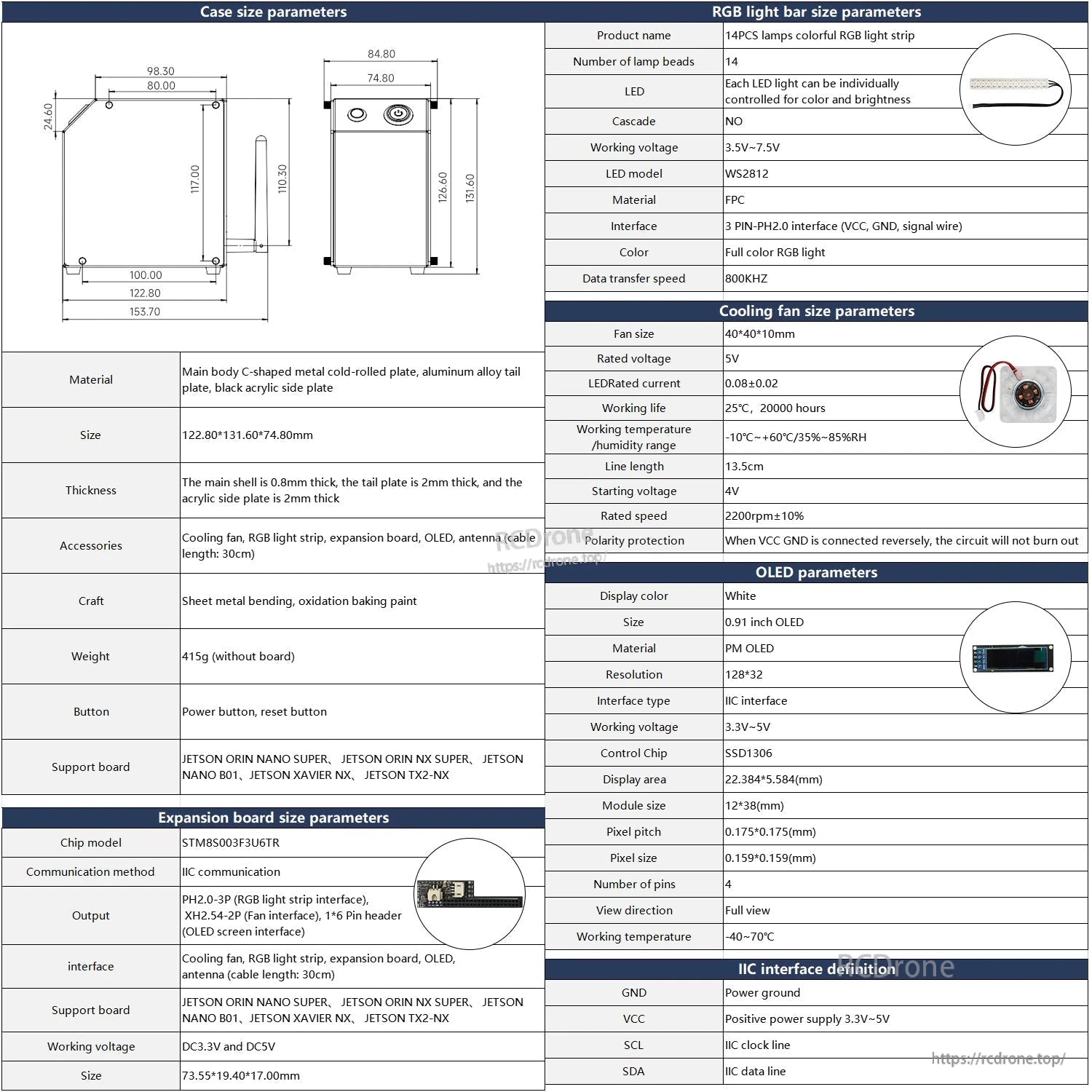

Specifiche
| Prodotto | Custodia Yahboom Jetson MINI CUBE NANO (custodia protettiva per schede Jetson) |
| Schede Jetson compatibili | Jetson Orin Nano Super; Jetson Orin NX Super; Jetson Nano B01; Jetson Xavier NX; Jetson TX2-NX |
| Materiali principali | Piastra metallica fredda a forma di C; piastra laterale in acrilico; piastra posteriore in lega di alluminio |
| Pulsanti / aperture | Pulsante di reset; Pulsante di accensione (con luce) |

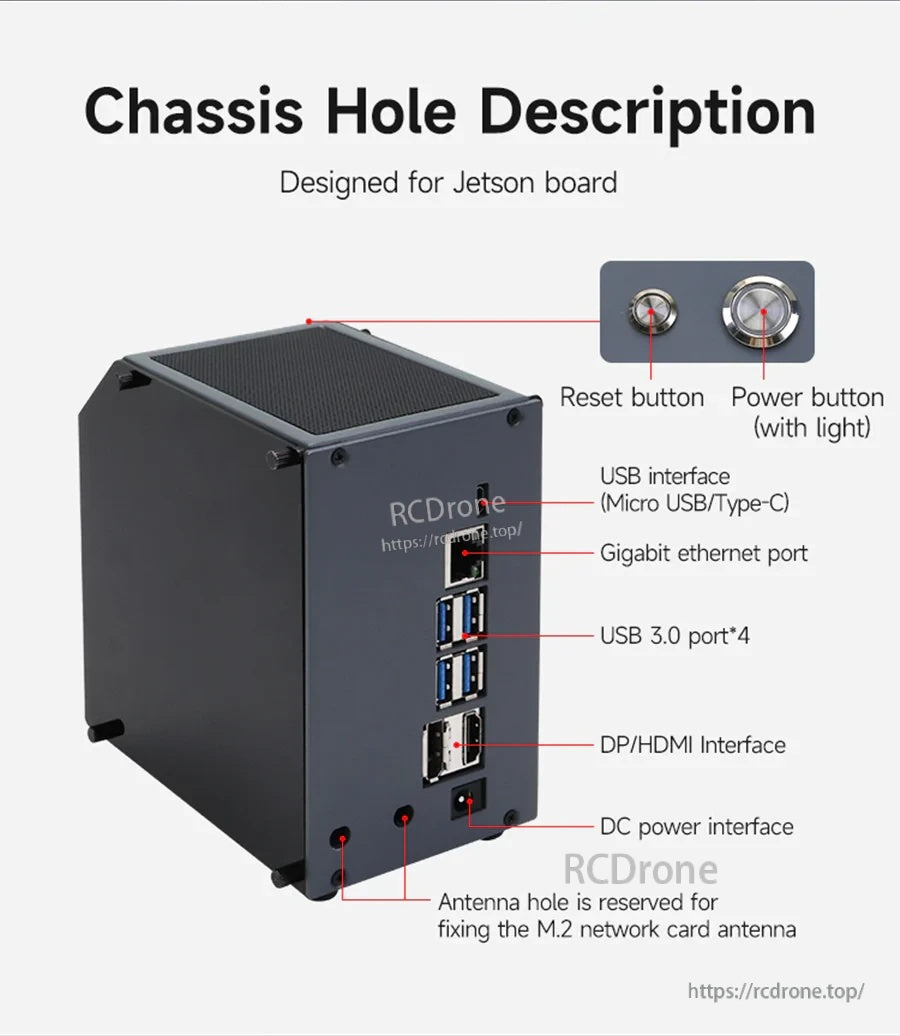

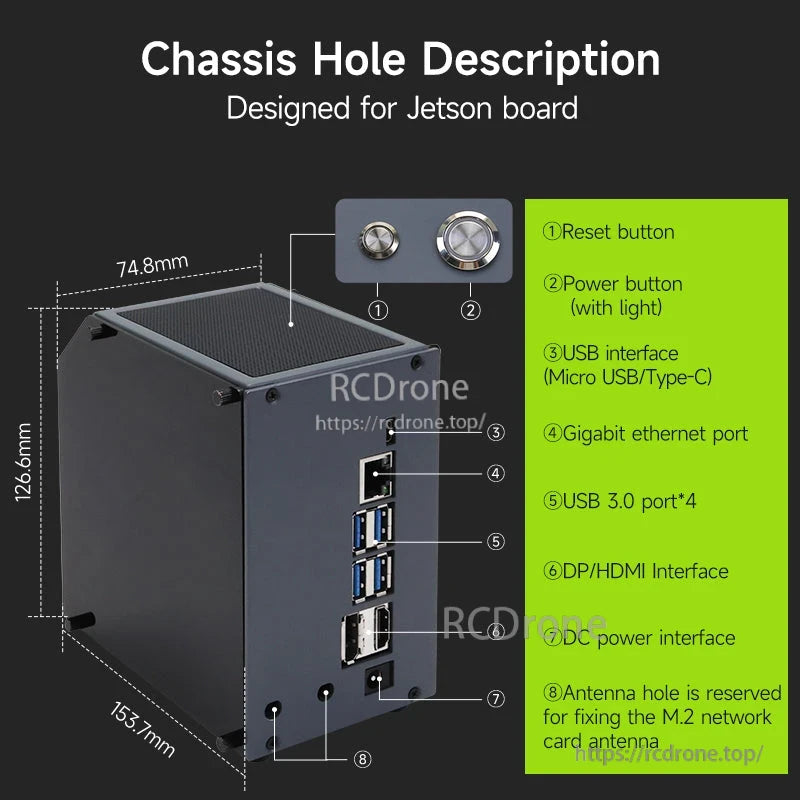

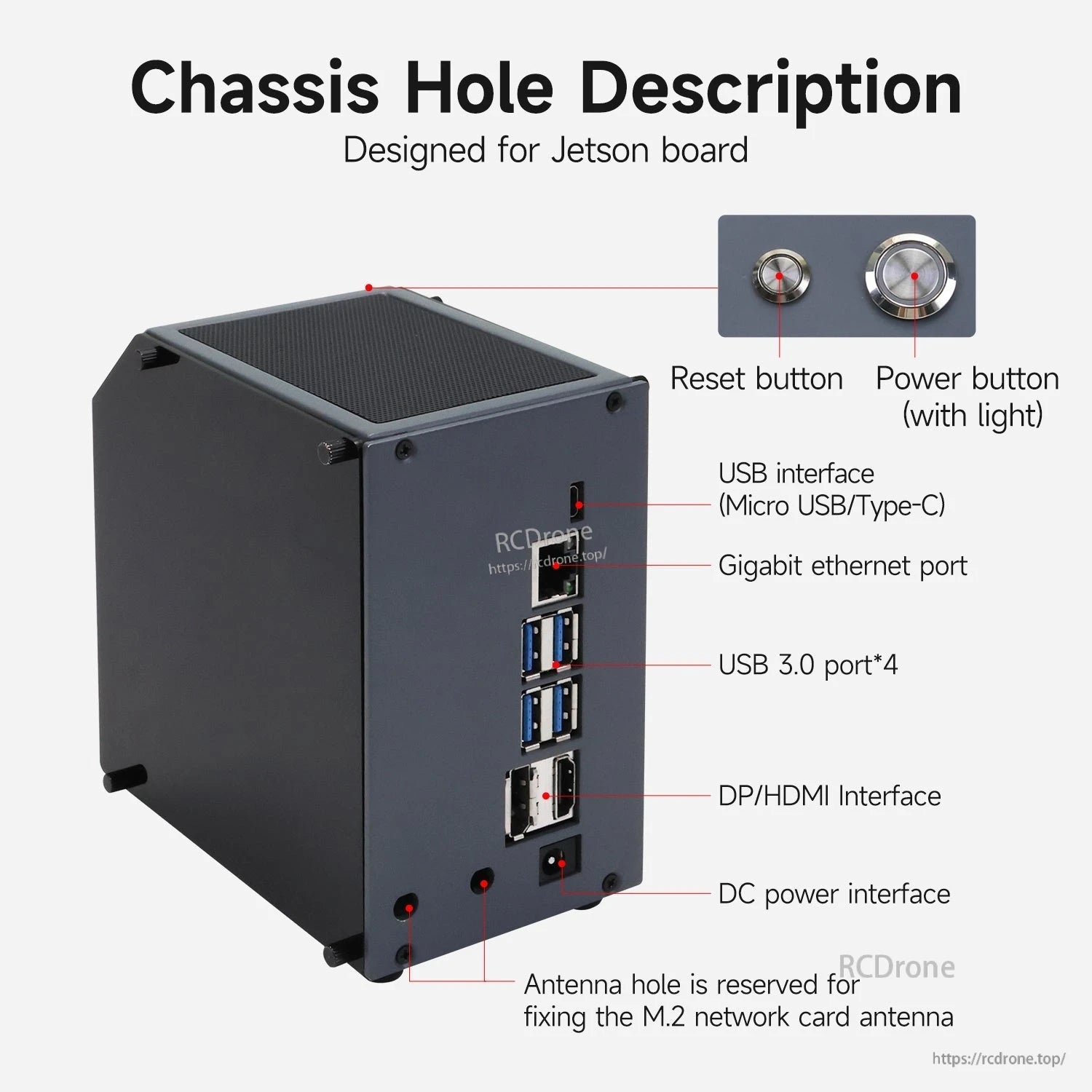

| Ritagli posteriori (descrizione dell'apertura della custodia) | Interfaccia USB (Micro USB/Type-C); porta ethernet Gigabit; porta USB 3.0 x4; interfaccia DP/HDMI; interfaccia di alimentazione DC; foro per antenna riservato per il fissaggio del M.2 antenna per scheda di rete |
| Protezione dalla polvere | Paratie magnetiche superiori e inferiori; rete di aspirazione magnetica a prova di polvere (superiore e inferiore) |
Interfacce della scheda di espansione multifunzione integrate
| I/O della scheda madre | 40PIN GPIO (interfaccia I/O della scheda madre) |
| Interfaccia della ventola di raffreddamento | XH2.54-2P |
| Interfaccia OLED | 1 x connettori a 6 pin (retro) (interfaccia OLED) |
| Interfaccia della barra luminosa RGB | PH2.0-3P (interfaccia della barra luminosa RGB) |

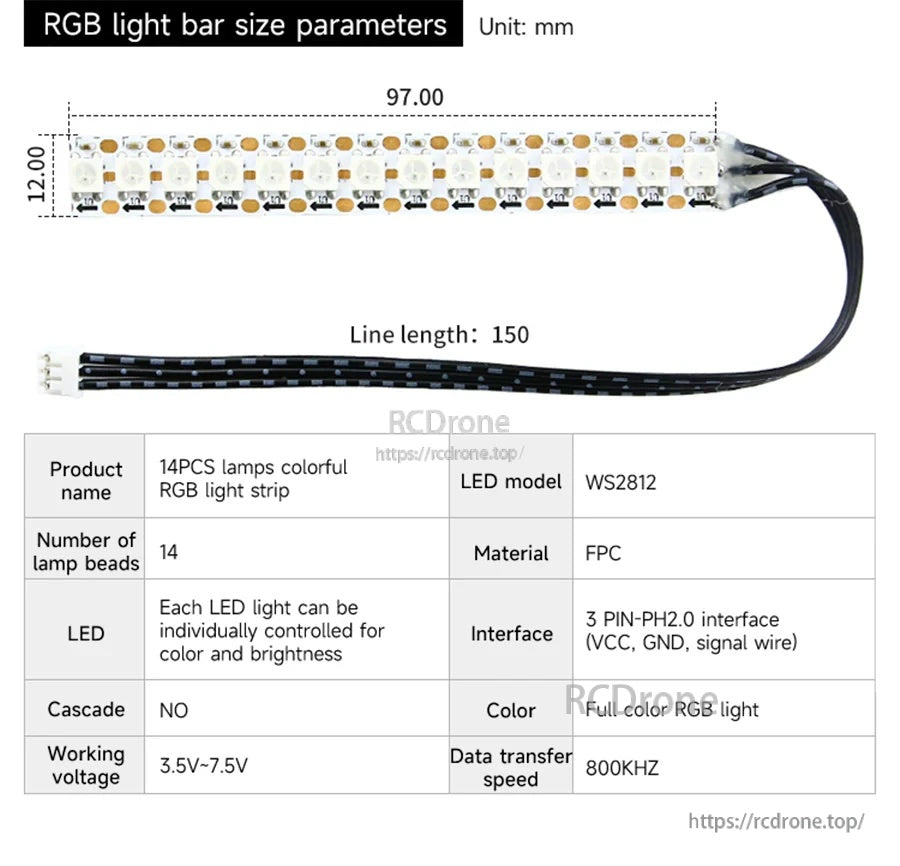

Parametri della barra luminosa RGB (WS2812)
| Nome del prodotto | Striscia luminosa RGB colorata da 14PCS |
| Modello LED | WS2812 |
| Numero di perle luminose | 14 |
| Materiale | FPC |
| Controllo LED | Ogni luce LED può essere controllata individualmente per colore e luminosità |
| Interfaccia | Interfaccia 3 PIN-PH2.0 (VCC, GND, filo di segnale) |
| Cascade | NO |
| Colore | Luce RGB a colori completi |
| Voltaggio di lavoro | 3.5V~7.5V |
| Velocità di trasferimento dati | 800KHZ |
| Parametri di dimensione (unità: mm) | 97.00 x 12.00 |
| Lunghezza della linea | 150 (unità: mm) |

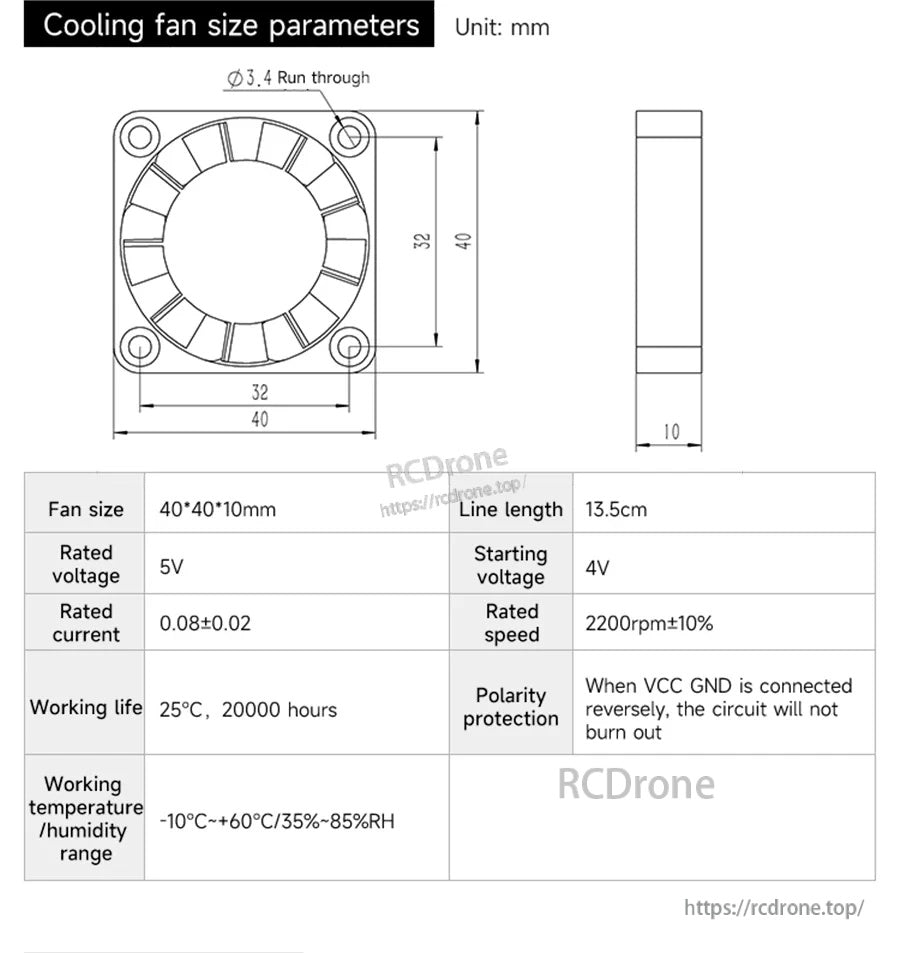

Parametri della ventola di raffreddamento
| Dimensione della ventola | 40*40*10mm |
| Tensione nominale | 5V |
| Tensione di avvio | 4V |
| Corrente nominale | 0.08±0.02 |
| Velocità nominale | 2200rpm±10% |
| Lunghezza della linea | 13.5cm |
| Vita lavorativa | 25°C, 20000 ore |
| Intervallo di temperatura/umidità di lavoro | -10°C~+60°C / 35%~85%RH |
| Protezione da polarità | Quando VCC GND è collegato in modo inverso, il circuito non si brucerà |
Applicazioni
- Protezione della scheda di sviluppo Jetson per sviluppo e test desktop
- Impostazioni di prototipazione Edge AI e robotica che richiedono un montaggio stabile e un flusso d'aria di raffreddamento
- Ambienti di laboratorio e aula dove sono necessarie protezione dalla polvere e accesso I/O conveniente
Manuali
- Link al tutorial: http://www.yahboom.net/study/CUBE_NANO
- Argomenti del tutorial mostrati: Display OLED; Azionare la ventola e la luce RGB; Avvio; Codice; Protocollo di comunicazione

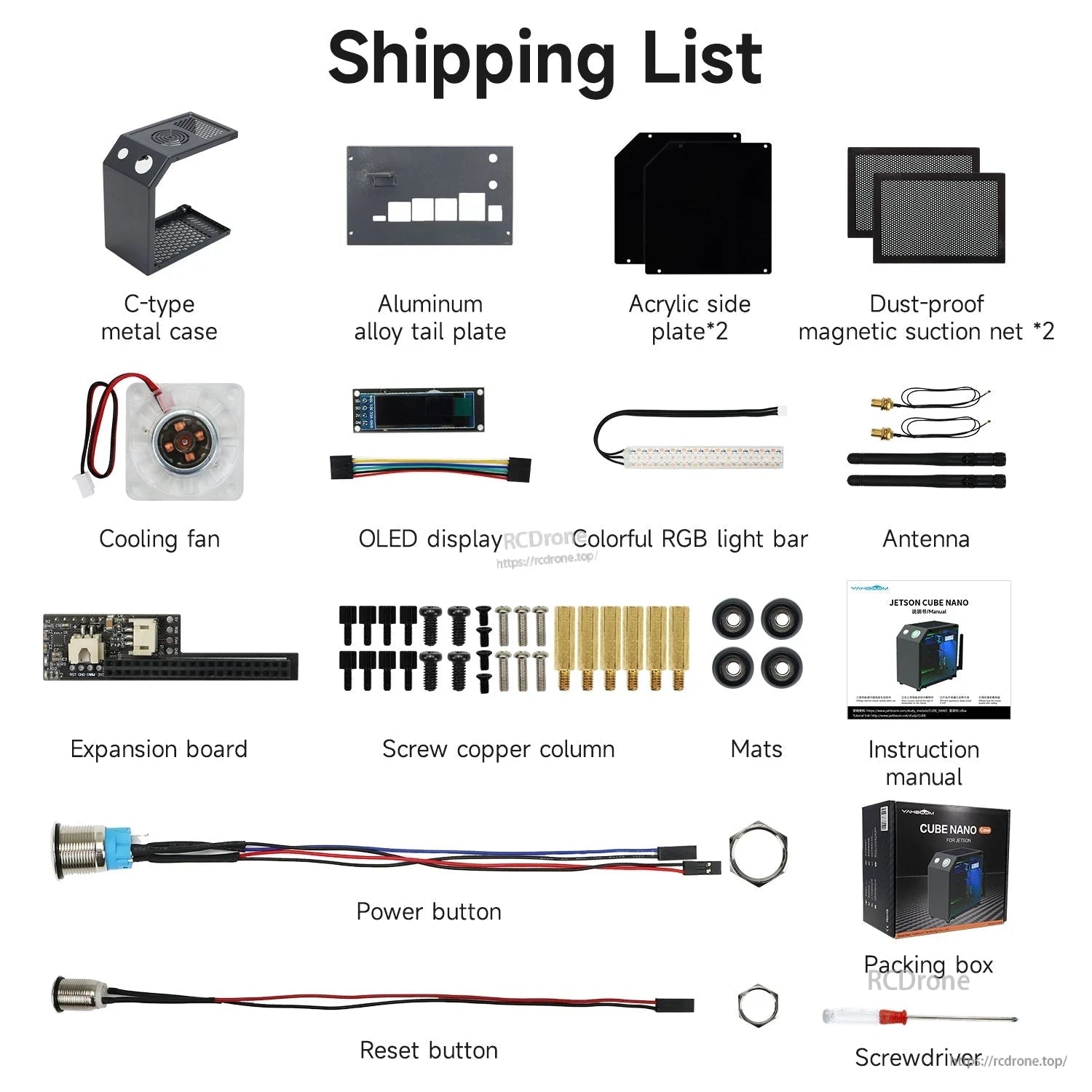

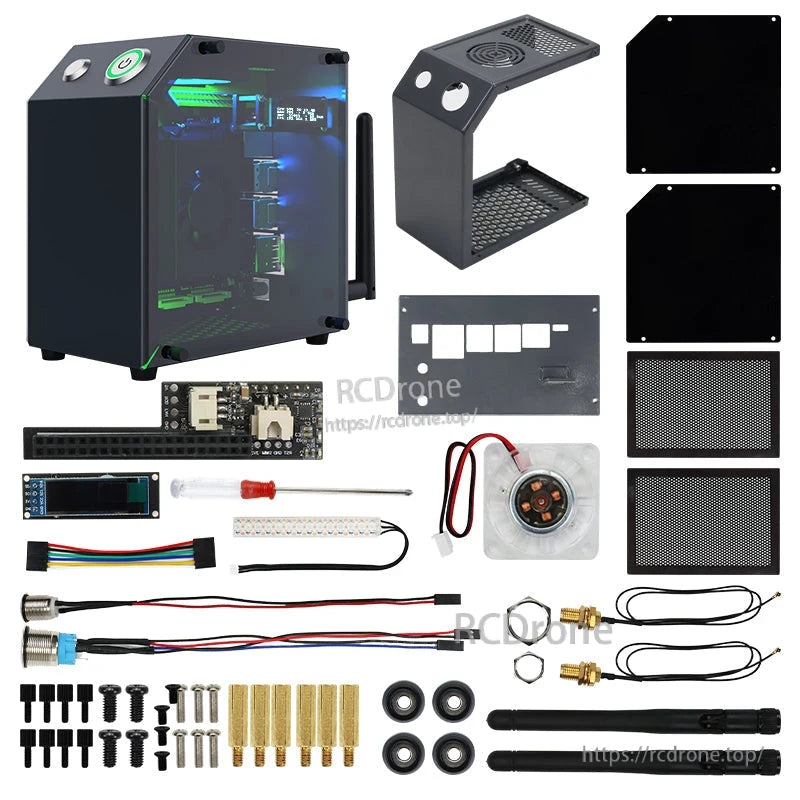

Nota sugli accessori di rete: L'elenco di spedizione include l'antenna; la scheda di rete non è inclusa.La scheda di rete USB è preparata da te stesso.
Dettagli

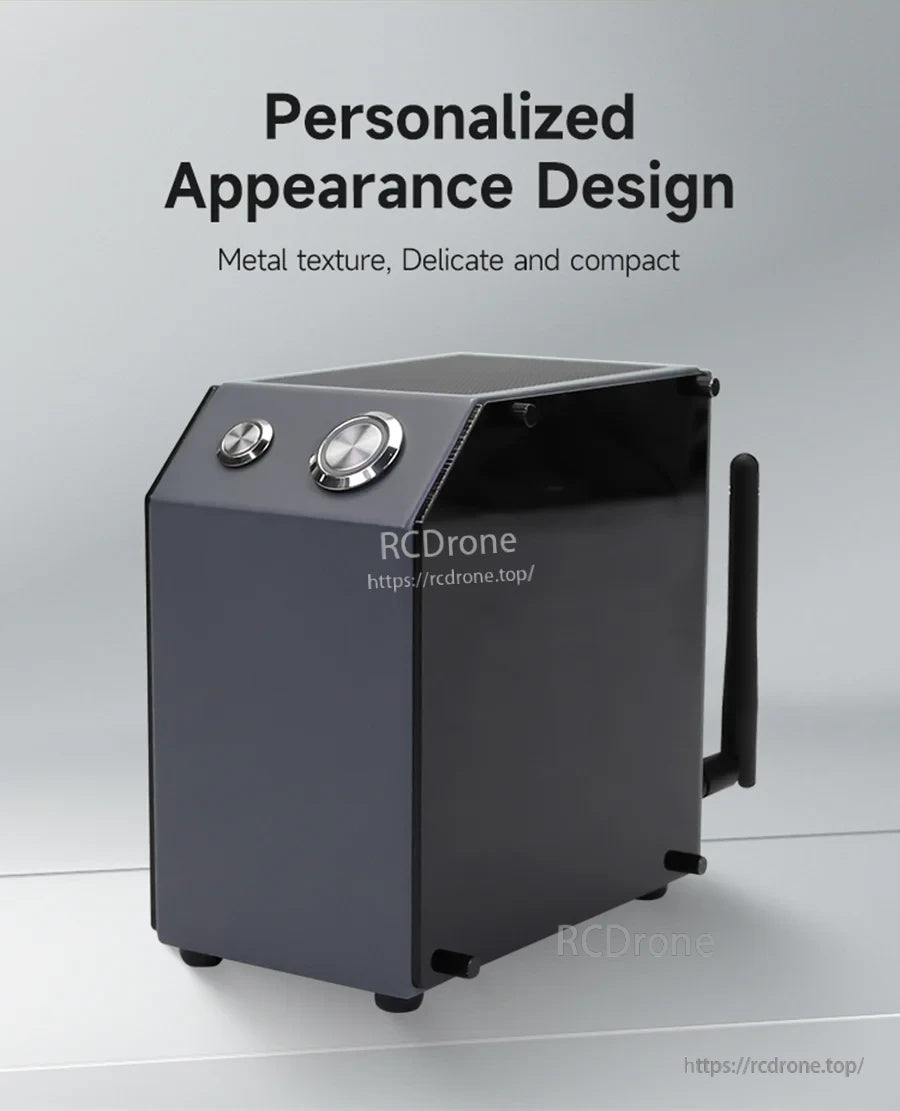

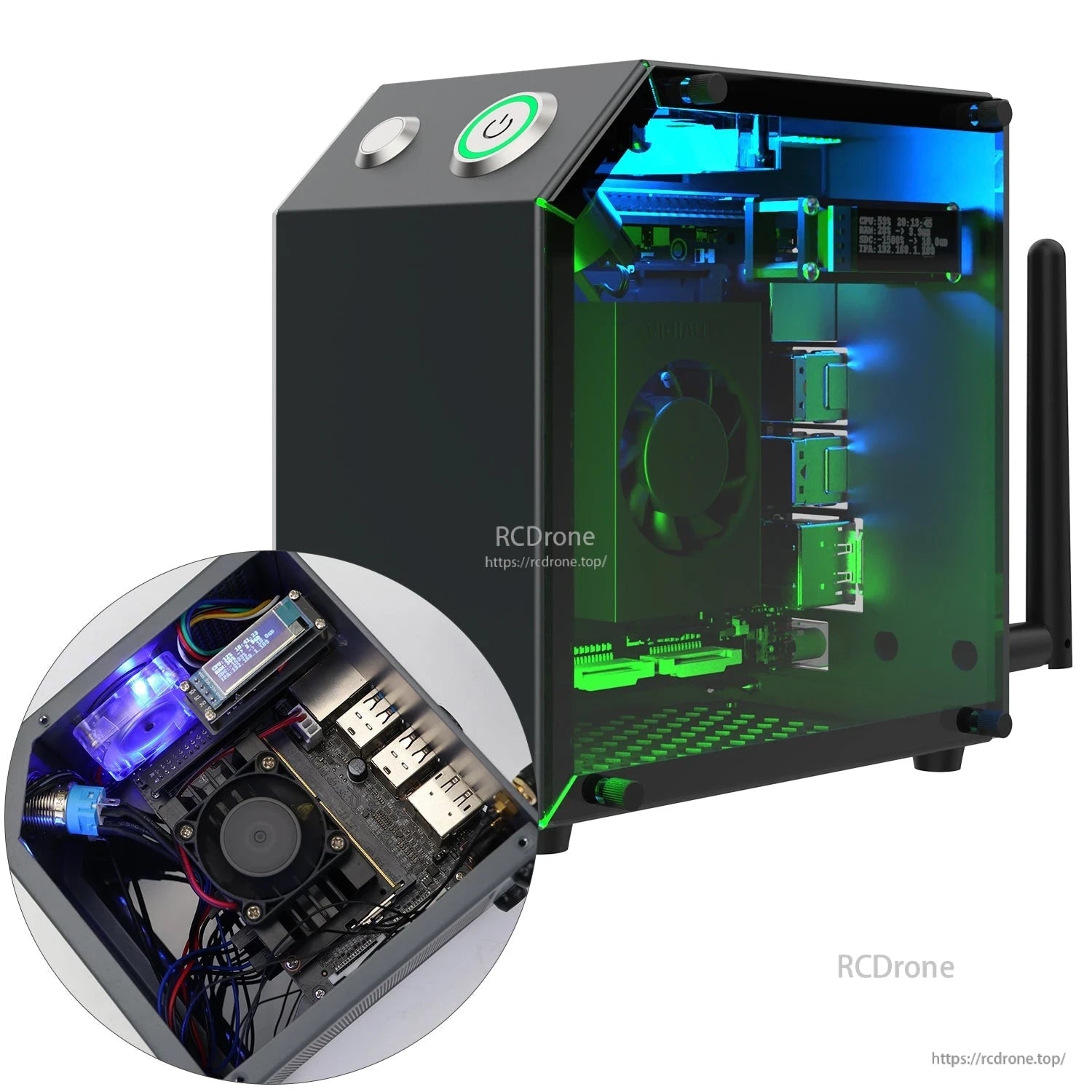

Un involucro compatto in stile mini-PC che aggiunge protezione fisica mantenendo i controlli accessibili sul pannello frontale.

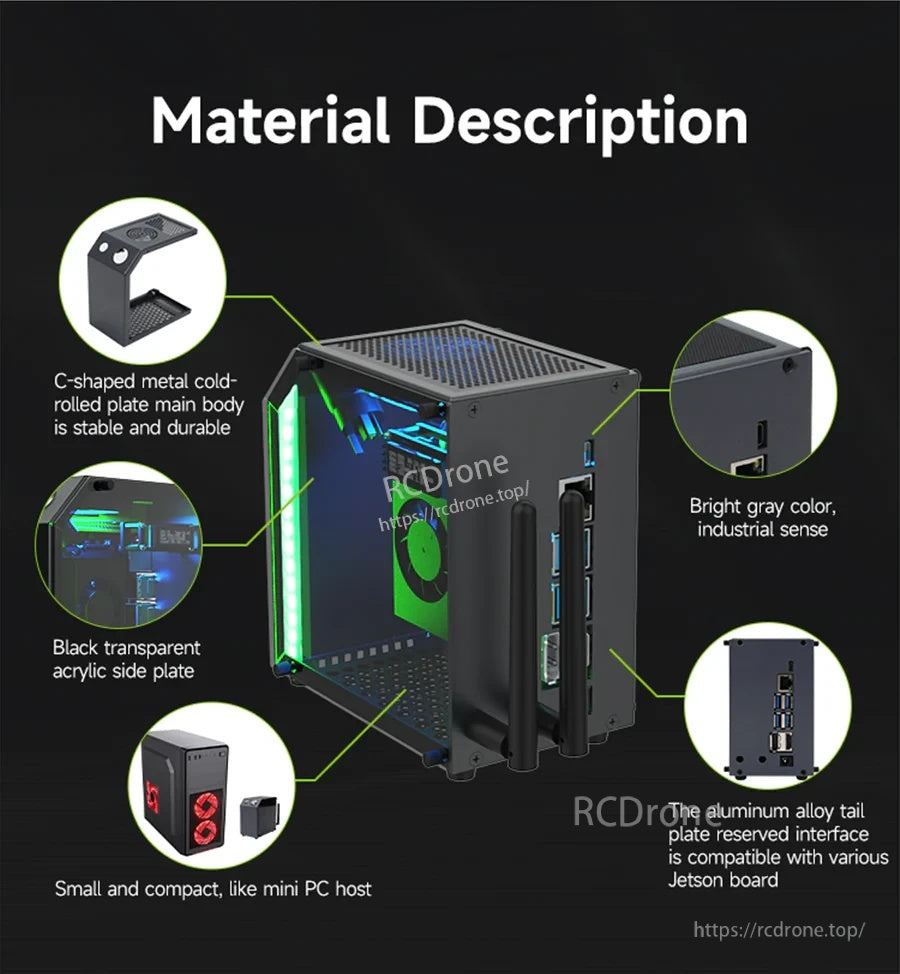

Struttura in metallo laminato a freddo con un pannello laterale in acrilico trasparente e una piastra posteriore in lega di alluminio per un uso quotidiano durevole.

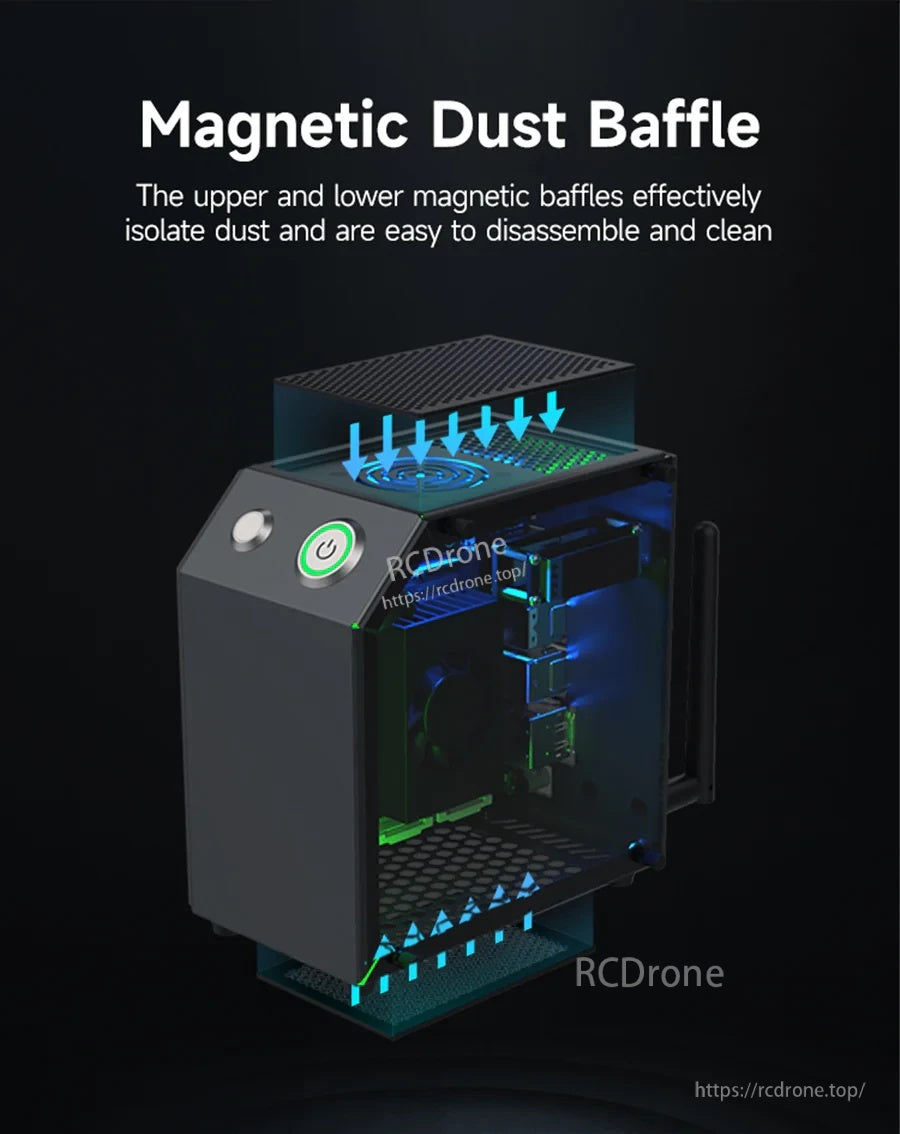

Le paratie magnetiche superiori e inferiori aiutano a ridurre l'accumulo di polvere e rendono più facile la pulizia di routine.
Il condotto dell'aria integrato supporta un'aspirazione e un'uscita più fluide per un raffreddamento più costante durante i carichi di lavoro di sviluppo.
Le aperture posteriori si allineano con le comuni I/O Jetson per cambi rapidi dei cavi, oltre a un foro per antenna riservato per configurazioni wireless.

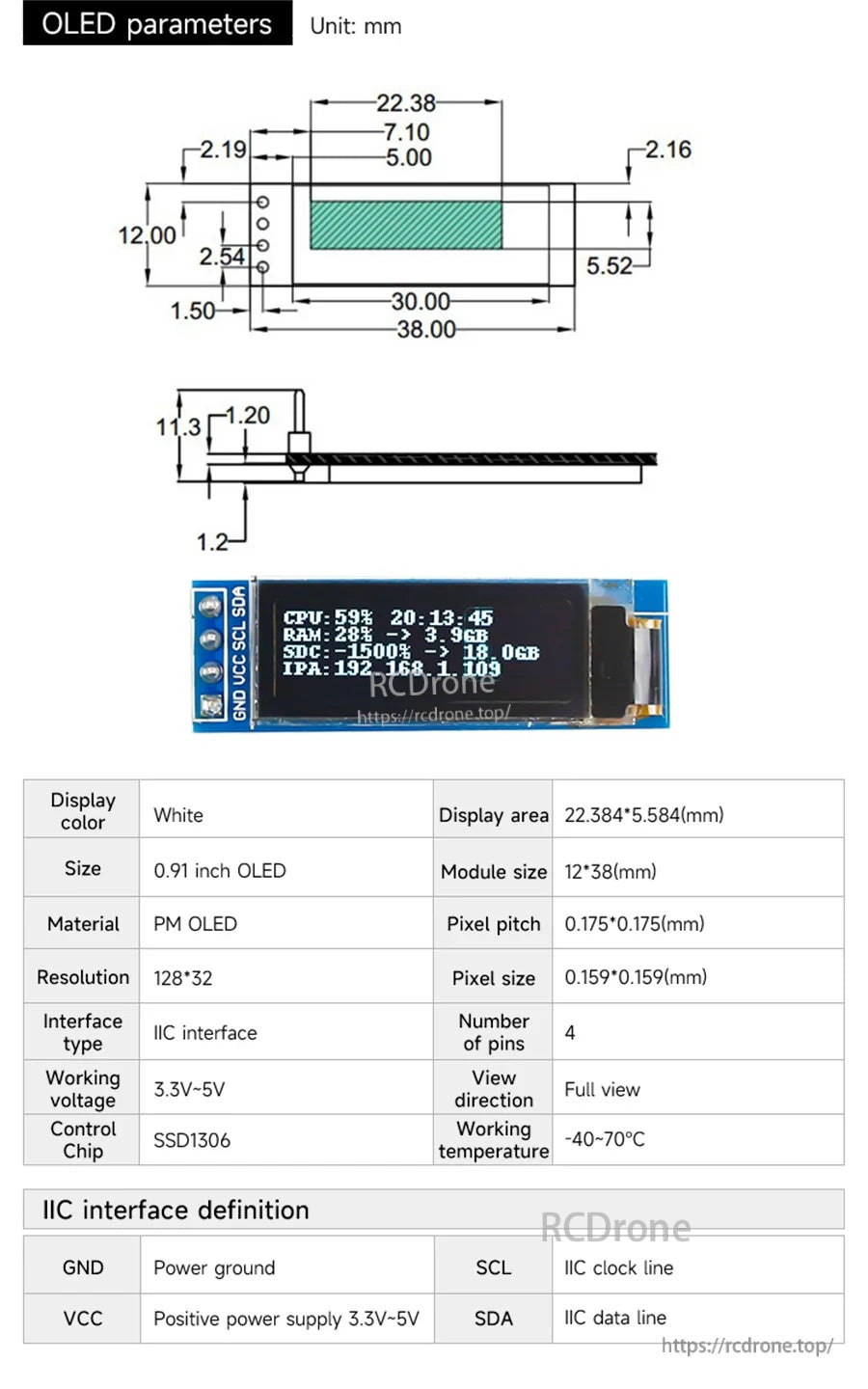

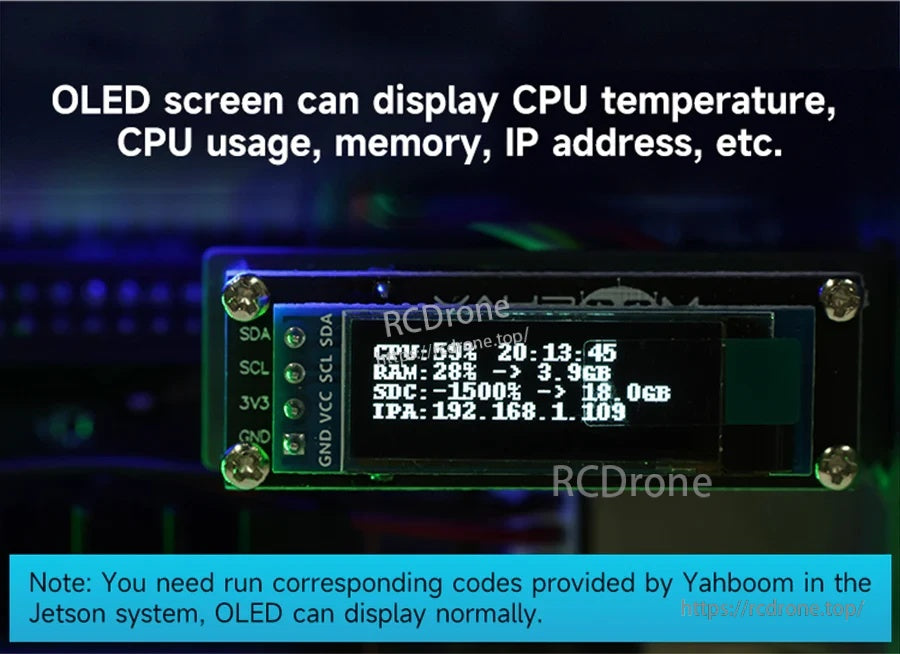

Il OLED integrato può visualizzare lo stato in tempo reale come temperatura, utilizzo della CPU, memoria e indirizzo IP dopo aver eseguito il codice richiesto.

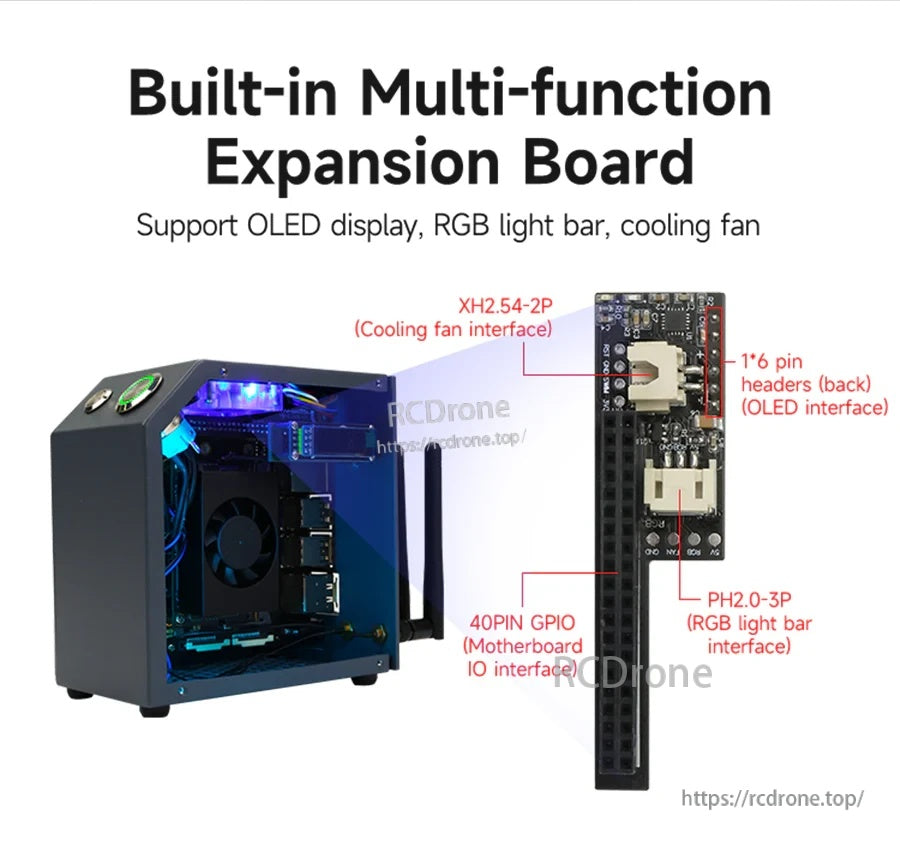

Una scheda di espansione integrata riunisce le connessioni GPIO, OLED, barra luminosa RGB e ventola per un cablaggio interno più pulito.

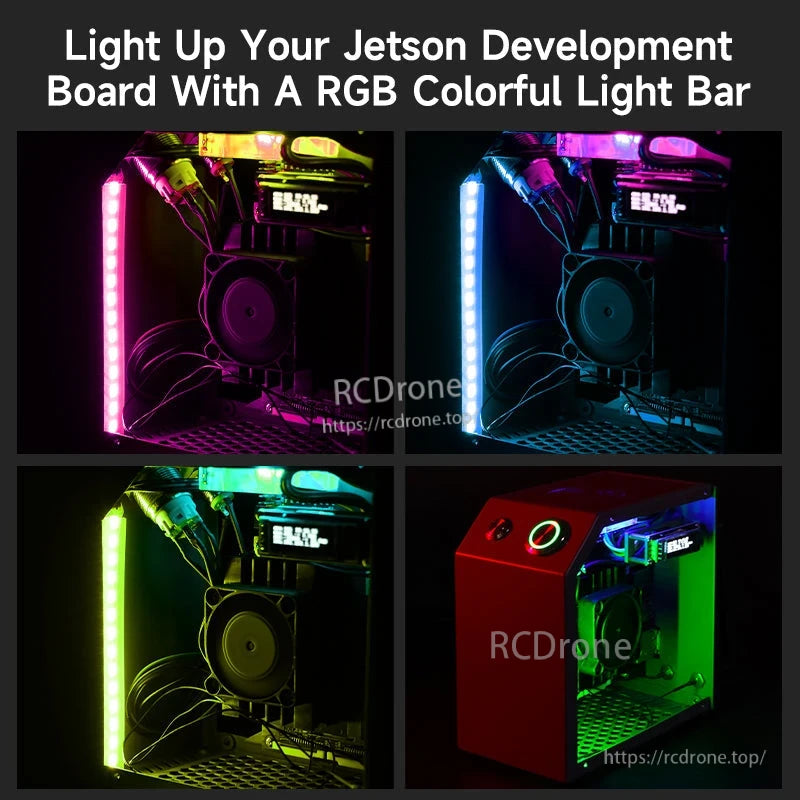

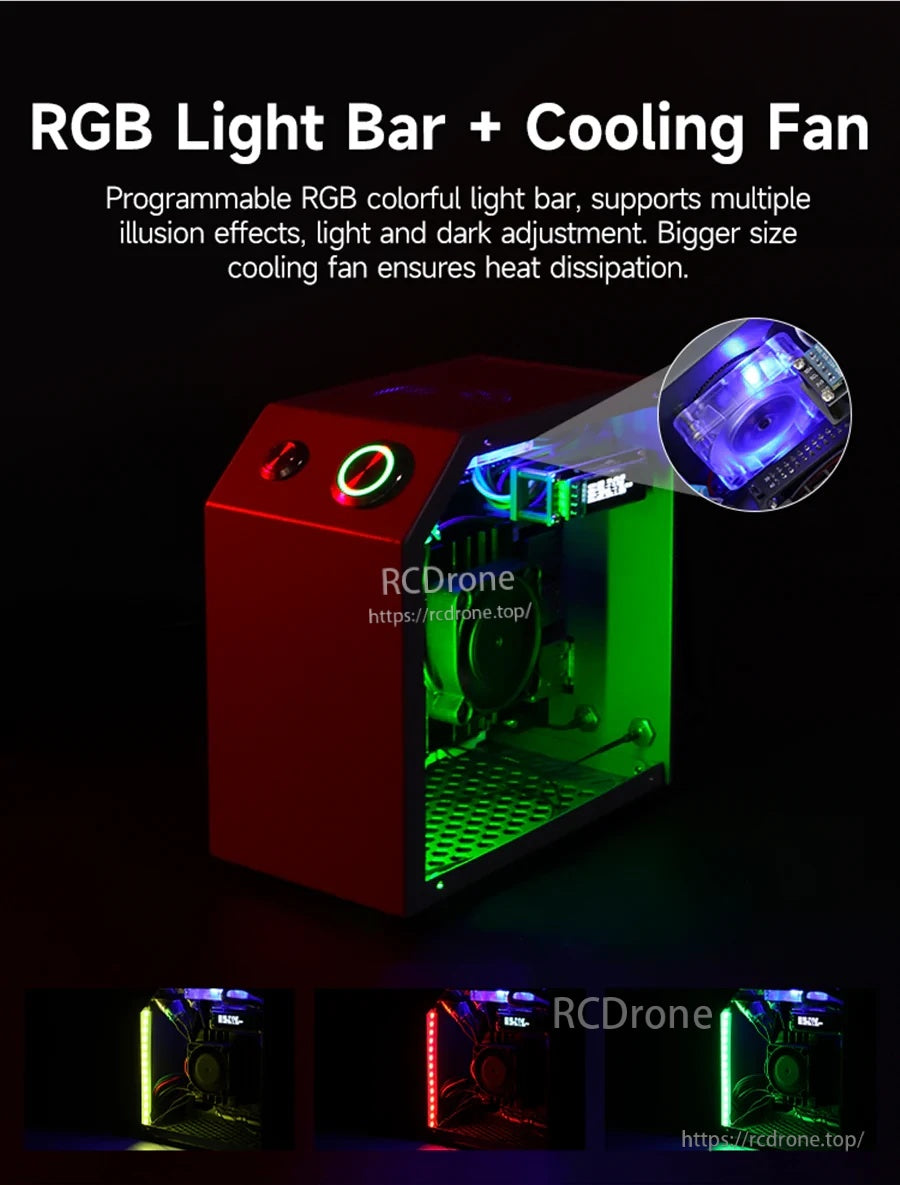

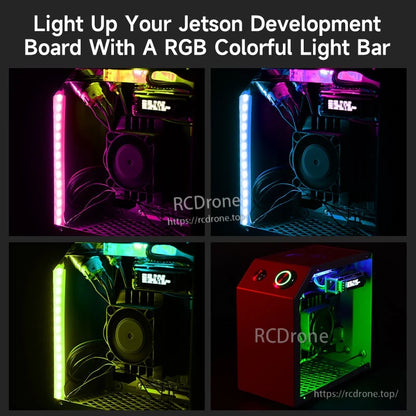

Illuminazione RGB programmabile e una ventola interna combinano un raffreddamento funzionale con un'estetica costruttiva distintiva.

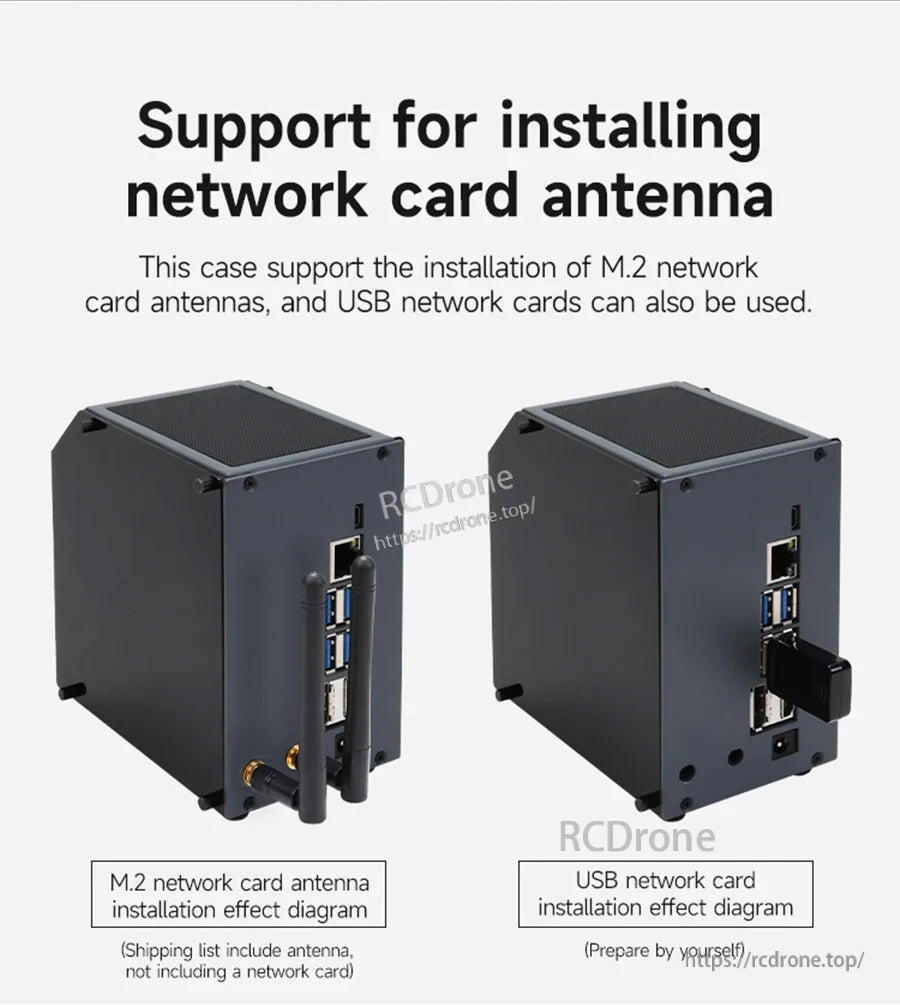

Supporta l'installazione di un'antenna per scheda di rete M.2 tramite il foro di montaggio riservato, o utilizzando un adattatore di rete USB.

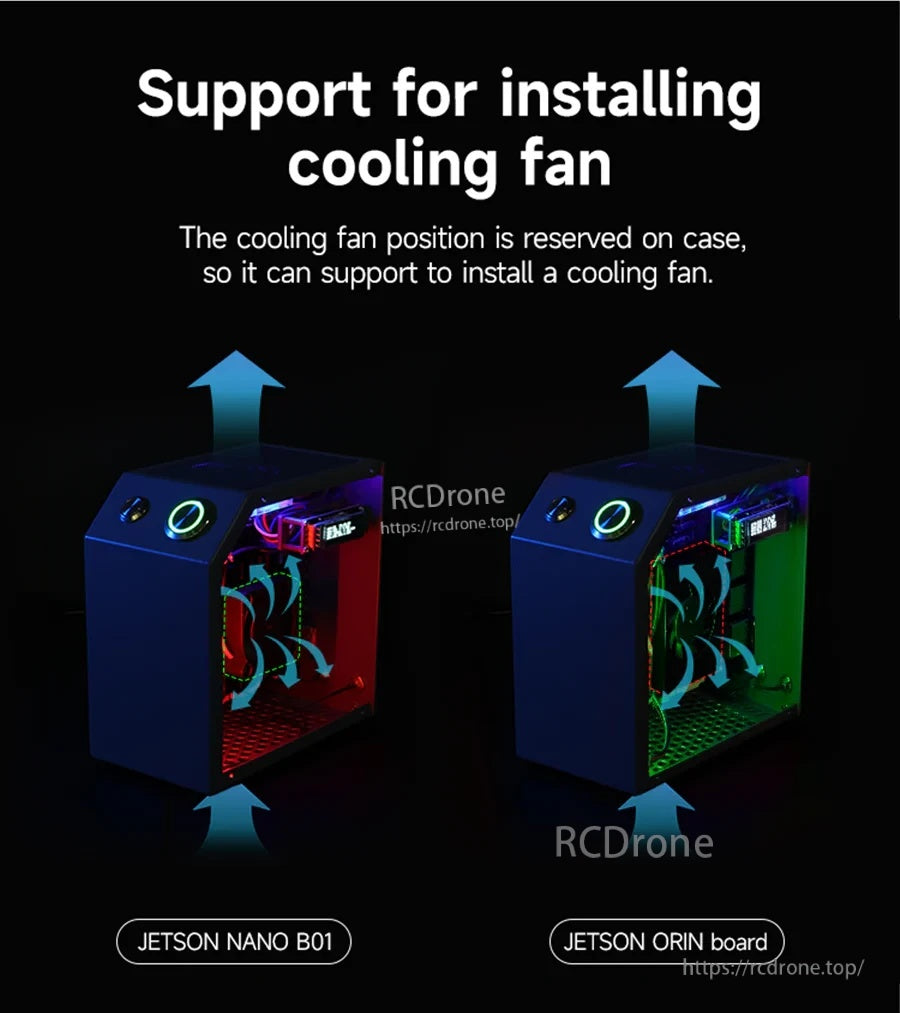

Una posizione per ventola riservata aiuta a mantenere il flusso d'aria che tu stia costruendo attorno a un Jetson Nano B01 o a una scheda della serie Orin.

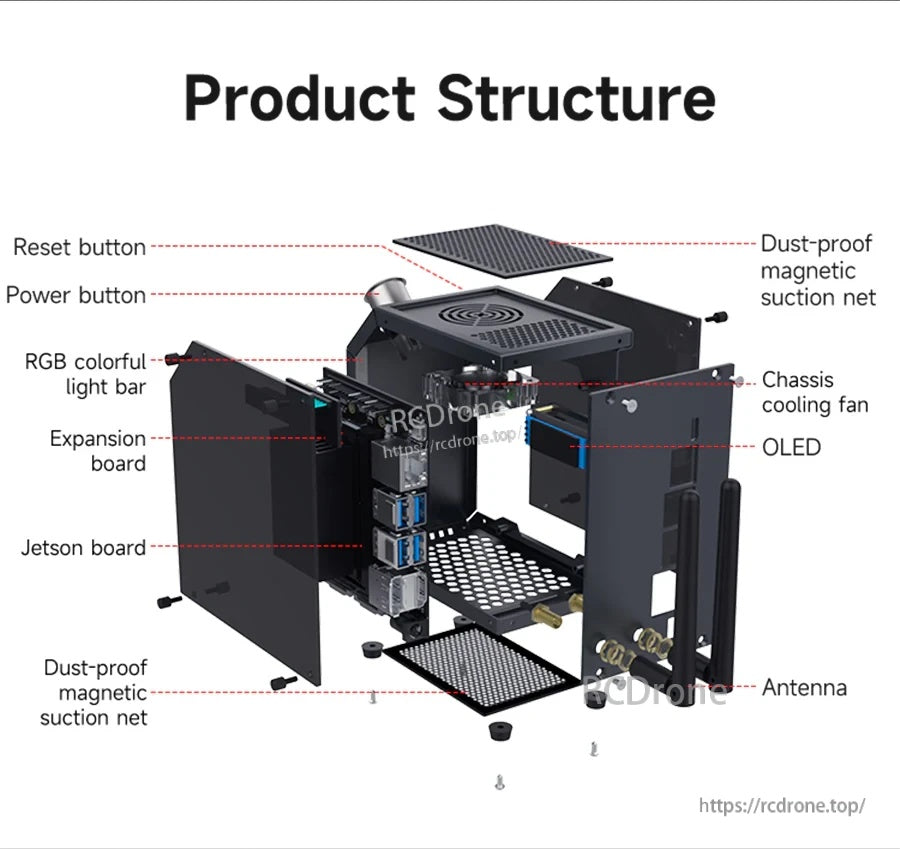

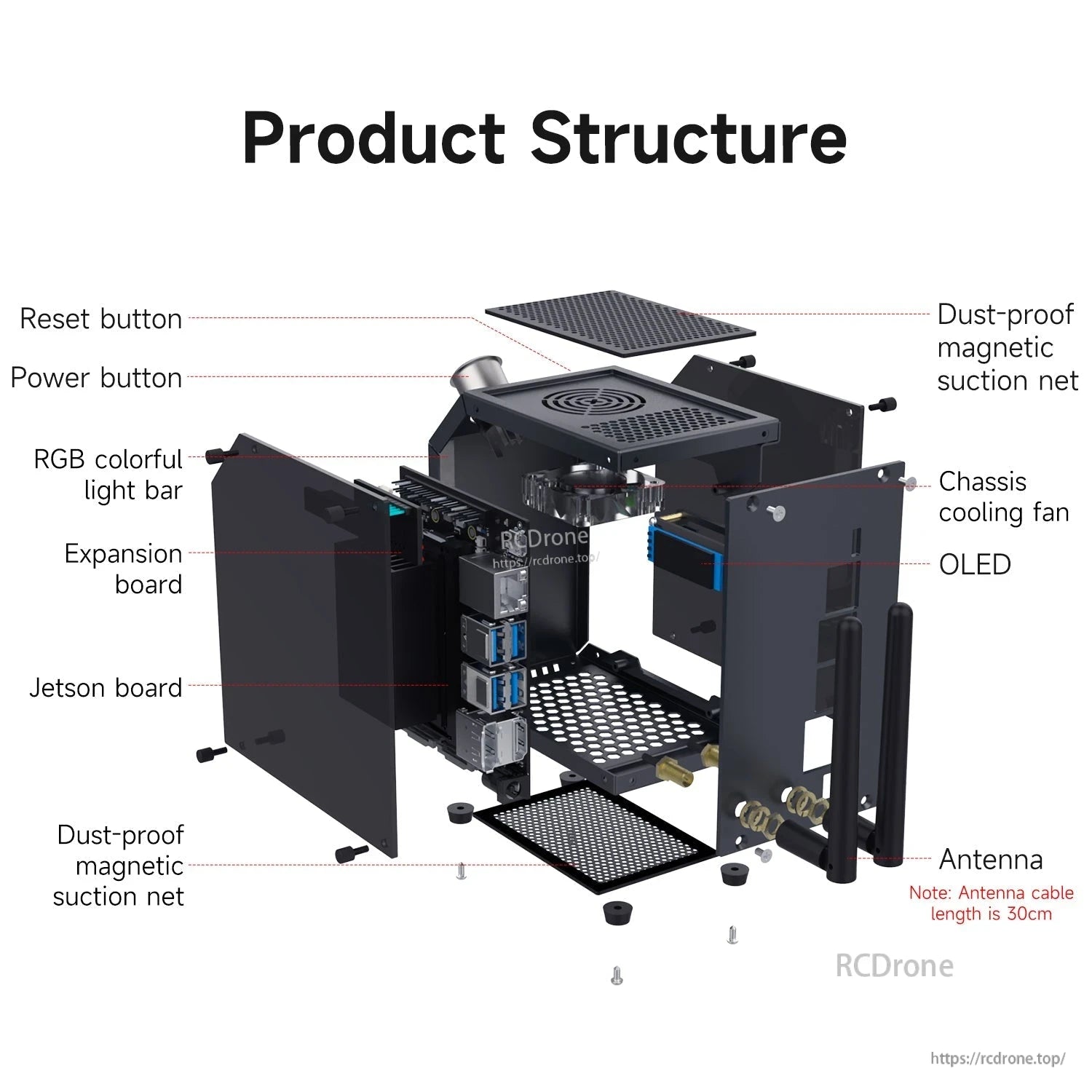

La struttura modulare facilita l'accesso agli interni, inclusi filtri magnetici antipolvere, OLED, ventola e barra luminosa.

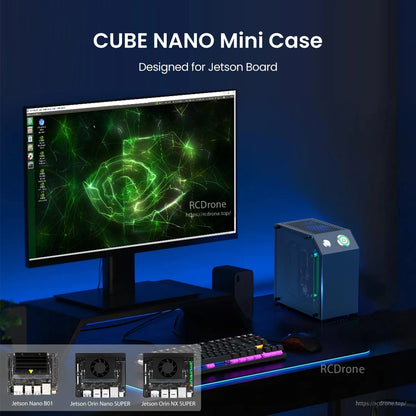

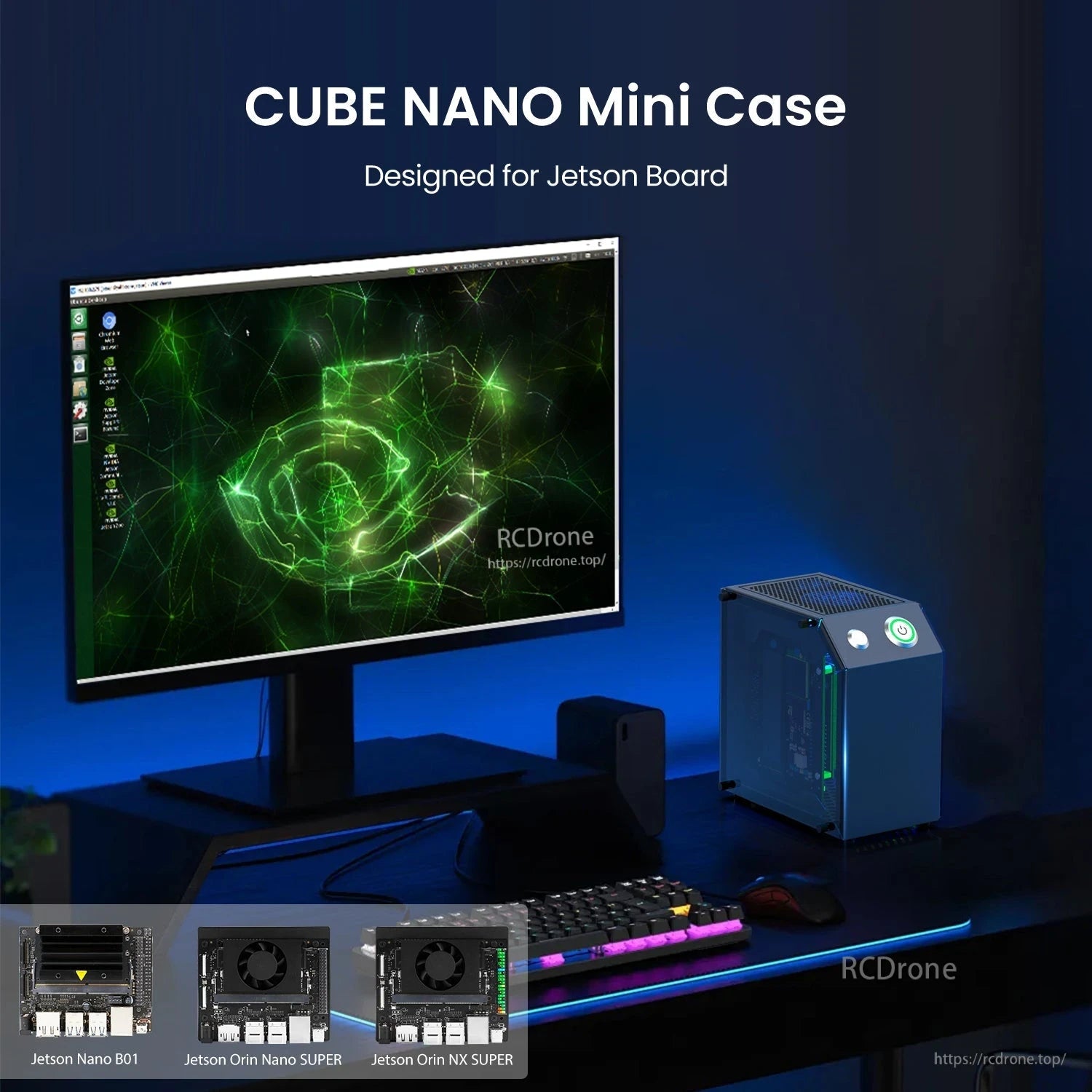

Progettato per adattarsi ordinatamente su una scrivania e connettersi a periferiche quotidiane per sviluppo, test e dimostrazioni.

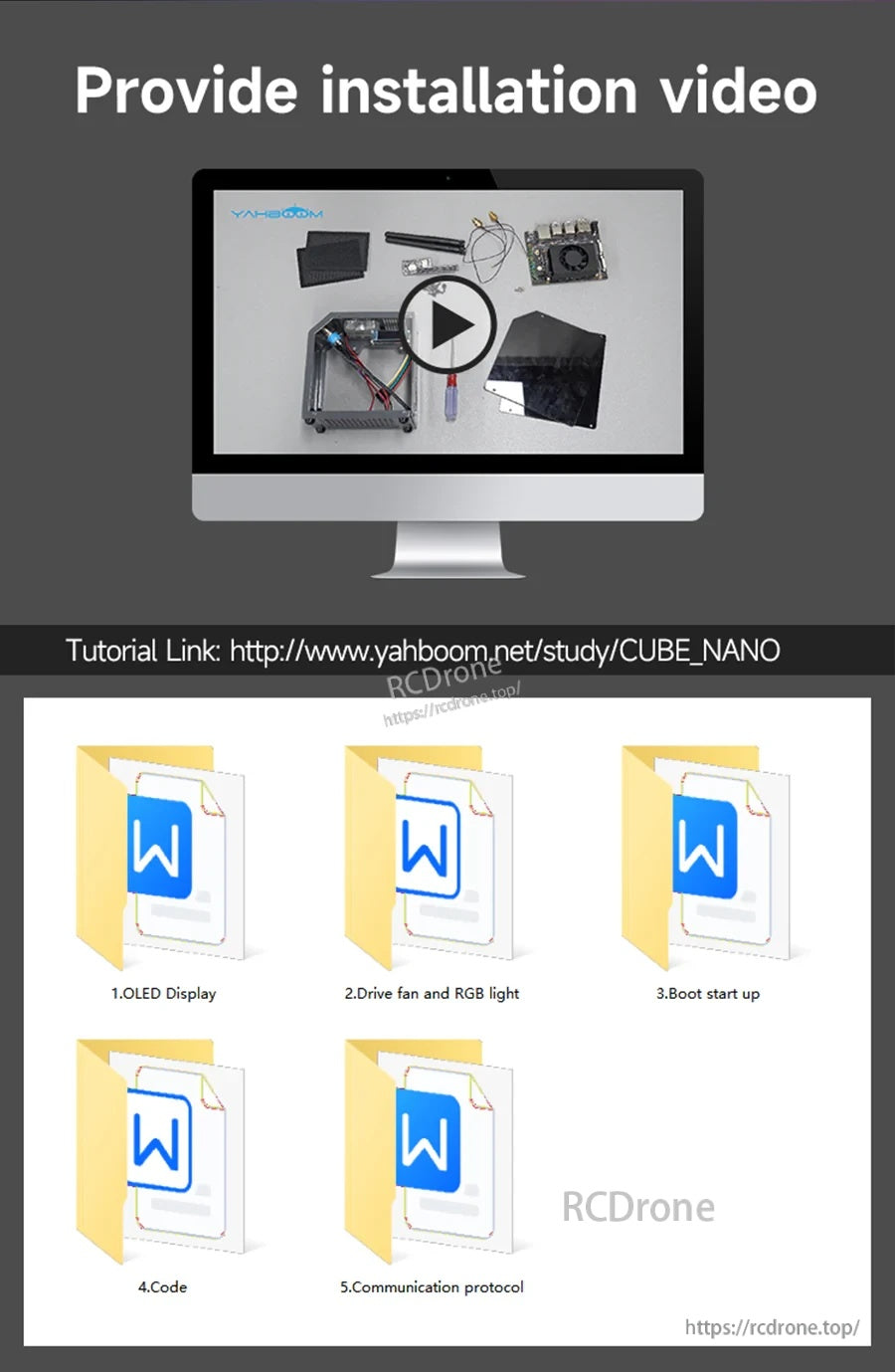

Un video di installazione e file di supporto aiutano ad accelerare la configurazione per le funzionalità OLED, ventola e RGB.

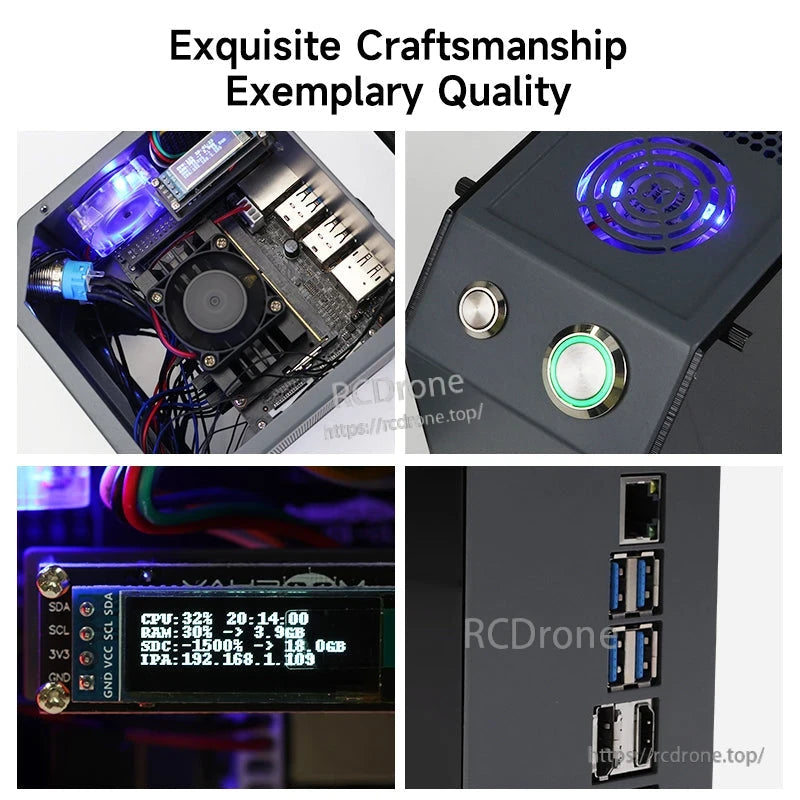

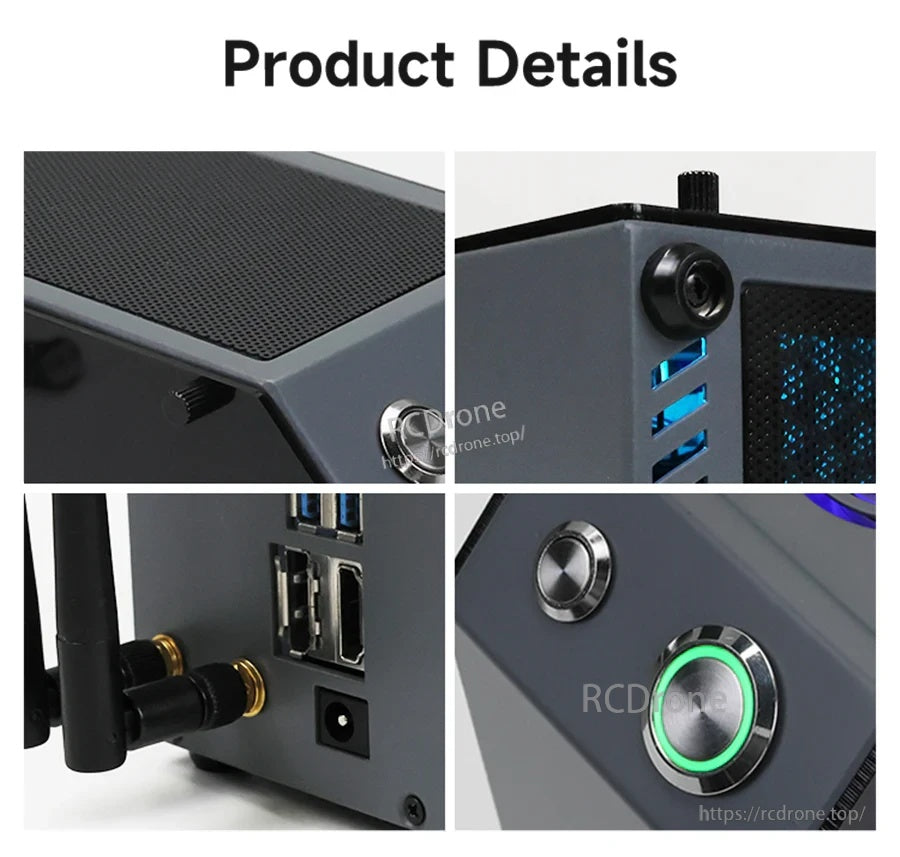

Piccoli dettagli come la rete di ventilazione superiore, le porte posteriori accessibili e un pulsante di accensione illuminato migliorano l'usabilità quotidiana.
