Yahboom PS2 2.4G Kit Controller Wireless per Robot/Auto Intelligente con Ricevitore, Scheda Adattatore & 2x AAA

Panoramica

Il controller Yahboom PS2 è un kit di controller remoto wireless 2.4G che include un ricevitore per controllare robot, auto intelligenti, bracci robotici e altri progetti fai-da-te. Dopo l'accensione, il controller e il ricevitore possono accoppiarsi automaticamente. Il ricevitore comunica con il controller principale tramite SPI per un controllo sensibile e reattivo, e viene fornito un cavo DuPont per un cablaggio rapido a schede di sviluppo e controller per auto intelligenti.

Per assistenza nella selezione o integrazione, contattare il supporto a https://rcdrone.top/ o inviare un'email a [email protected].

Caratteristiche principali

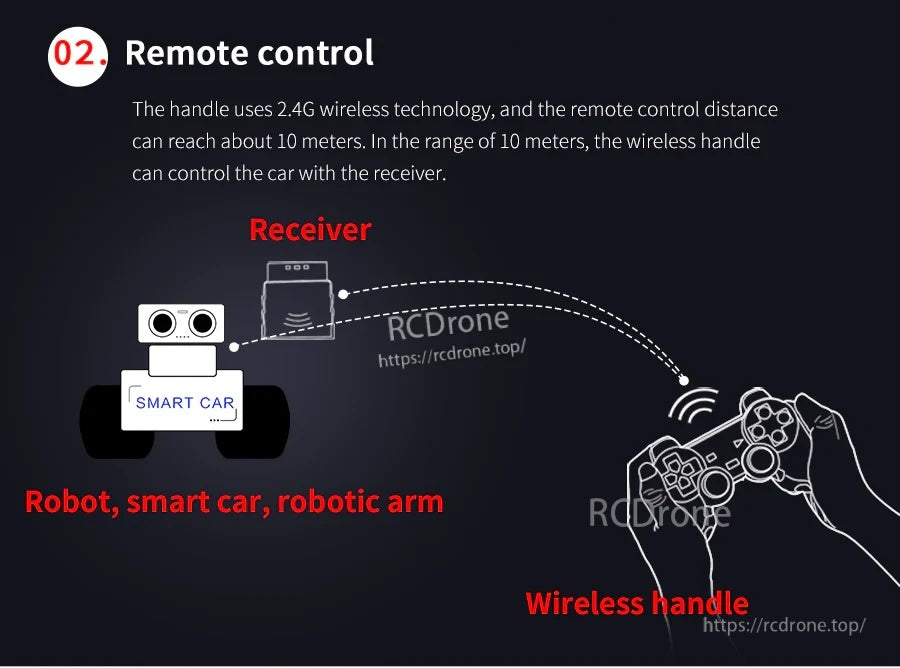

• Controllo wireless 2.4G: la distanza di controllo remoto può raggiungere circa 10 metri.

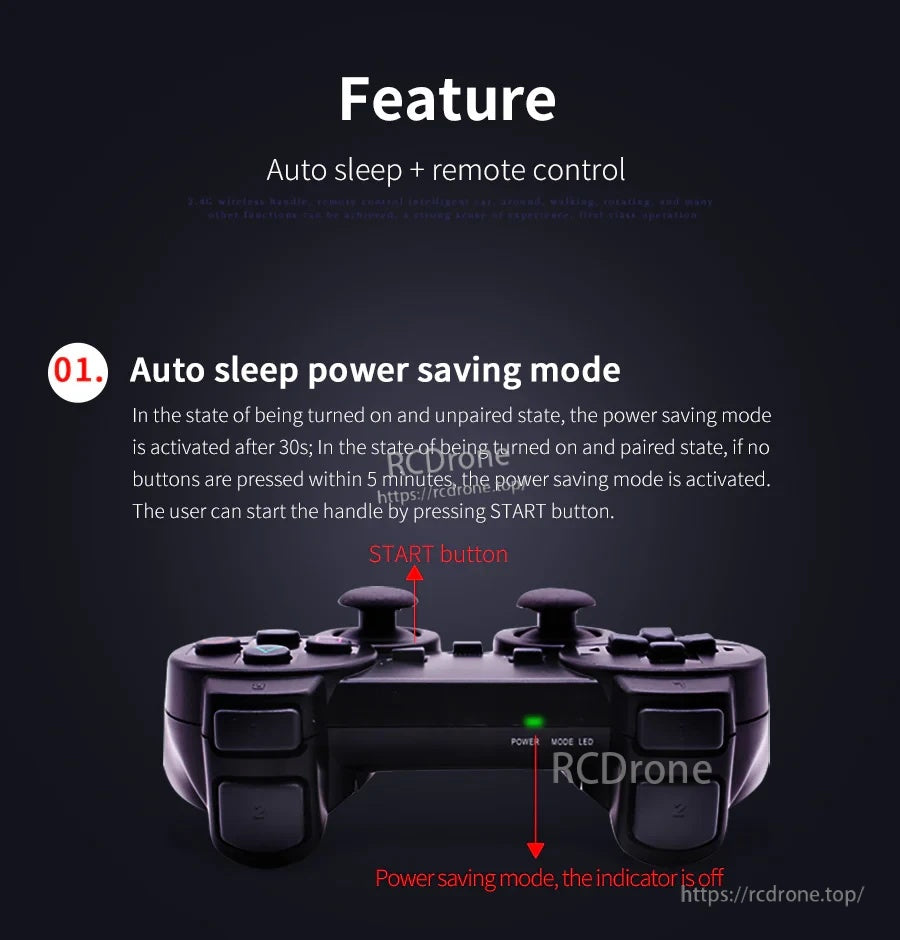

• Modalità di risparmio energetico in auto sleep:
  • Acceso e non accoppiato: la modalità di risparmio energetico si attiva dopo 30 secondi.
  • Acceso e accoppiato: se non vengono premuti pulsanti entro 5 minuti, la modalità di risparmio energetico si attiva.
  • Premere il pulsante INIZIA per avviare/svegliare il manico; in modalità risparmio energetico l'indicatore è spento.
• Scheda adattatore ricevitore: progettata per rendere le connessioni più convenienti per gli utenti fai-da-te; include stabilizzazione della tensione e protezione da connessioni inverse.

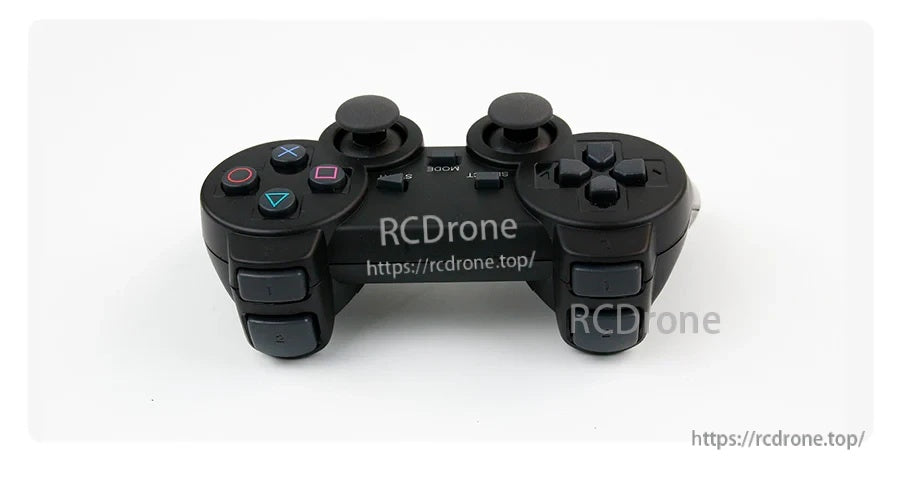

• Controlli in stile gamepad: più pulsanti e doppi joystick per un'operazione simile a un gioco.

Specifiche

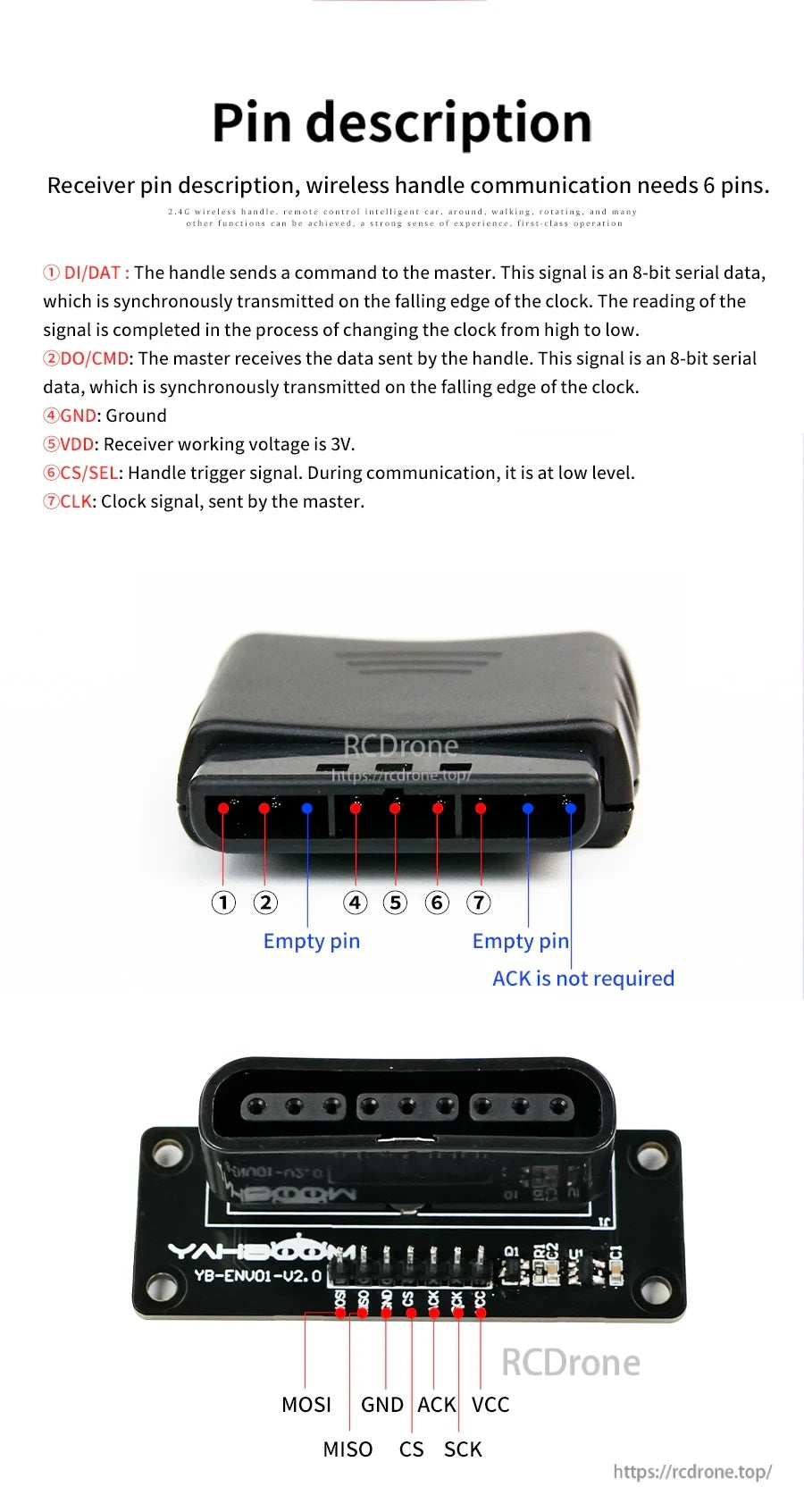

Descrizione del pin del ricevitore

Descrizione del pin del ricevitore (la comunicazione del manico wireless richiede 6 pin):

• DI/DAT: il manico invia un comando al master; dati seriali a 8 bit trasmessi sul fronte calante dell'orologio.
• DO/CMD: il master riceve i dati inviati dal manico; dati seriali a 8 bit trasmessi sul fronte calante dell'orologio.
• GND: terra.
• VDD: la tensione di lavoro del ricevitore è 3V.
• CS/SEL: segnale di attivazione del manico; durante la comunicazione, è a livello basso.
• CLK: segnale di clock, inviato dal master.

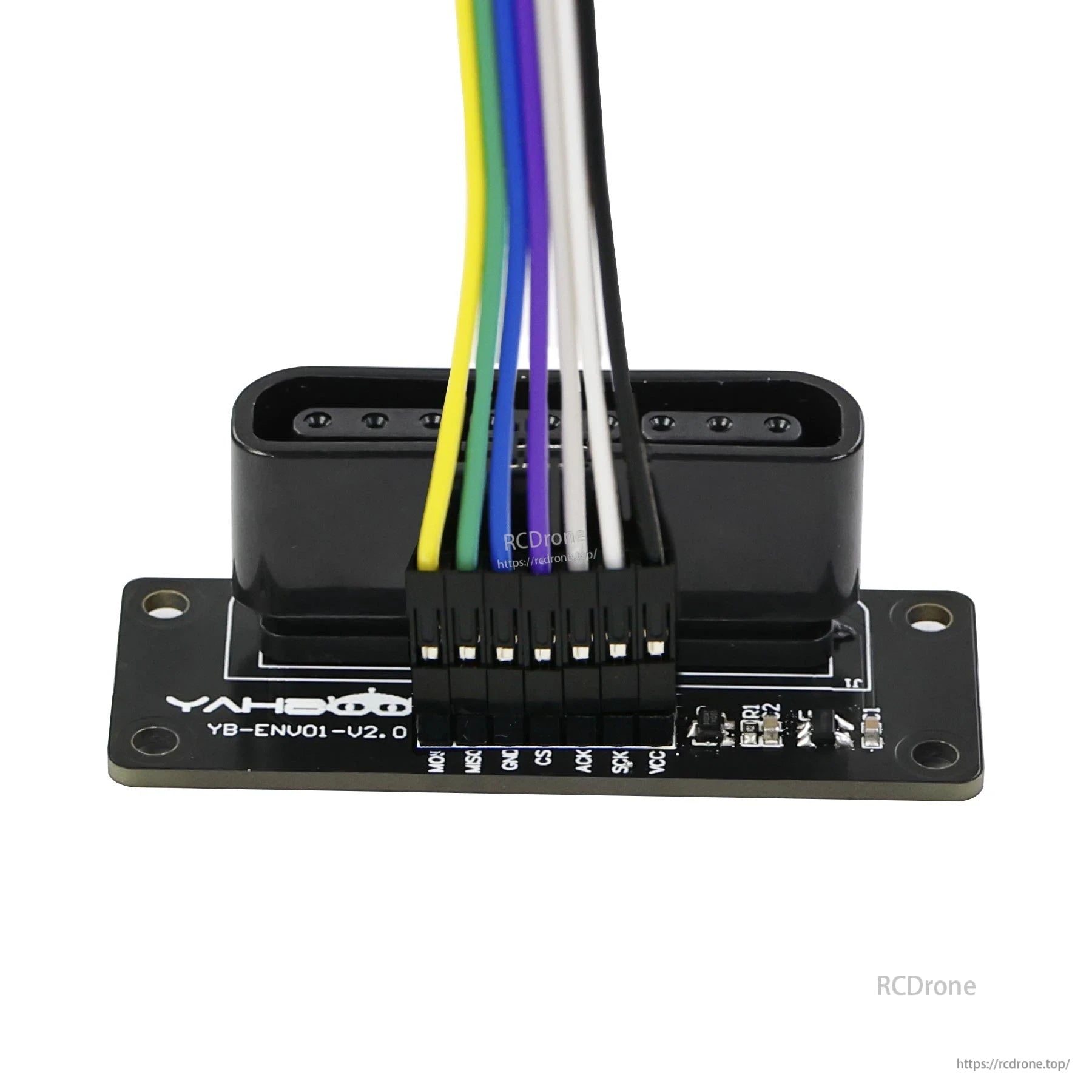

Etichette dell'intestazione SPI della scheda adattatore: MOSI, MISO, GND, CS, ACK, VCC, SCK. Note mostrate per la presa del ricevitore: pin vuoto; ACK non è richiesto.

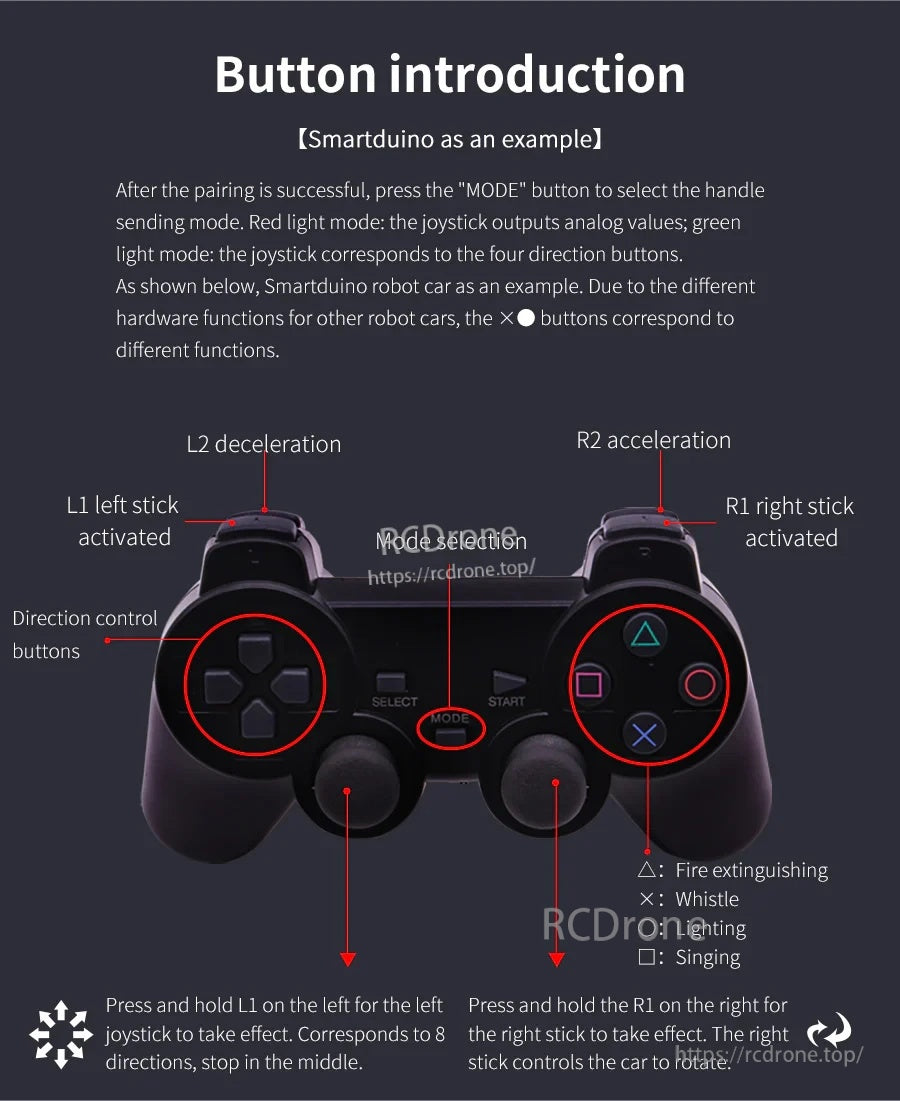

Bottoni / Note modalità

• Dopo che l'accoppiamento è avvenuto con successo, premi il pulsante MODALITÀ per selezionare la modalità di invio del manico.
• Modalità luce rossa: il joystick emette valori analogici.
• Modalità luce verde: il joystick corrisponde ai quattro pulsanti direzionali.
• L2: decelerazione; R2: accelerazione.
• Premi e tieni premuto L1 (sinistra) / R1 (destra) affinché il joystick sinistro / destro abbia effetto.
• Joystick sinistro: corrisponde a 8 direzioni, fermati al centro; joystick destro: controlla la rotazione dell'auto.
• Esempio di mappatura delle funzioni mostrato per un'auto robot campione: △ spegnimento incendio, × fischietto, ○ illuminazione, □ canto (le funzioni possono variare a seconda dell'hardware dell'auto robot).

Applicazioni

• Robot
• Auto intelligenti
• Bracci robotici
• Progetti Maker / Fai da te

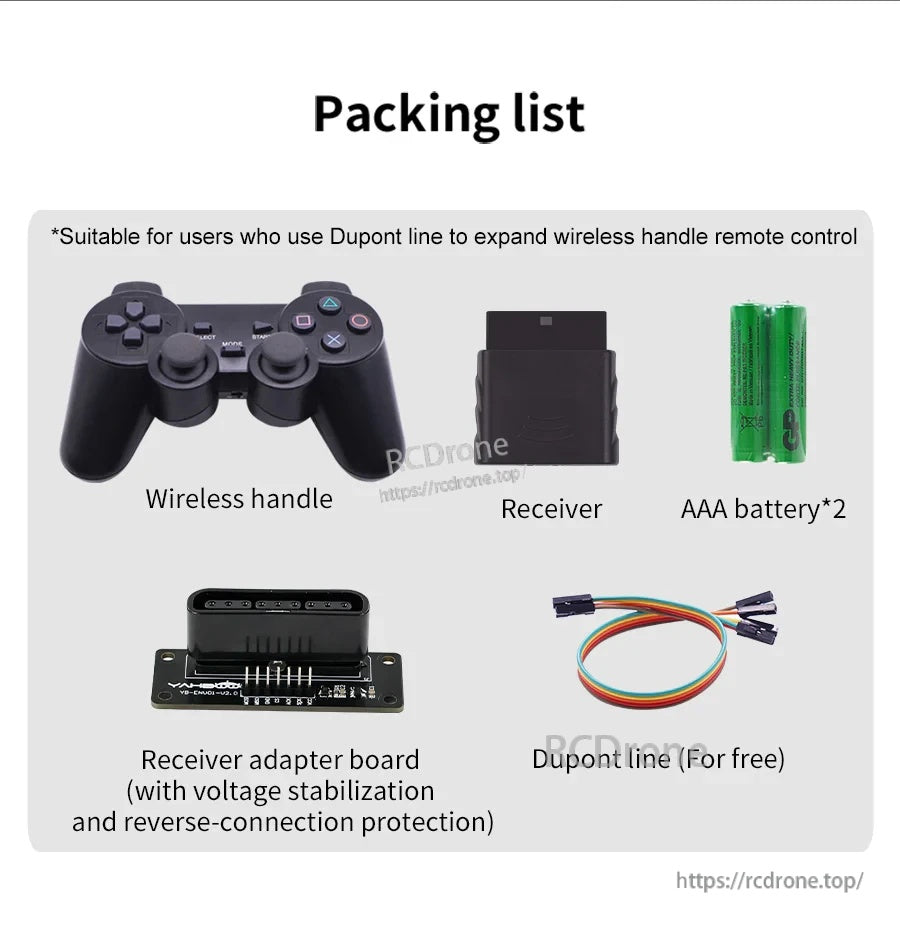

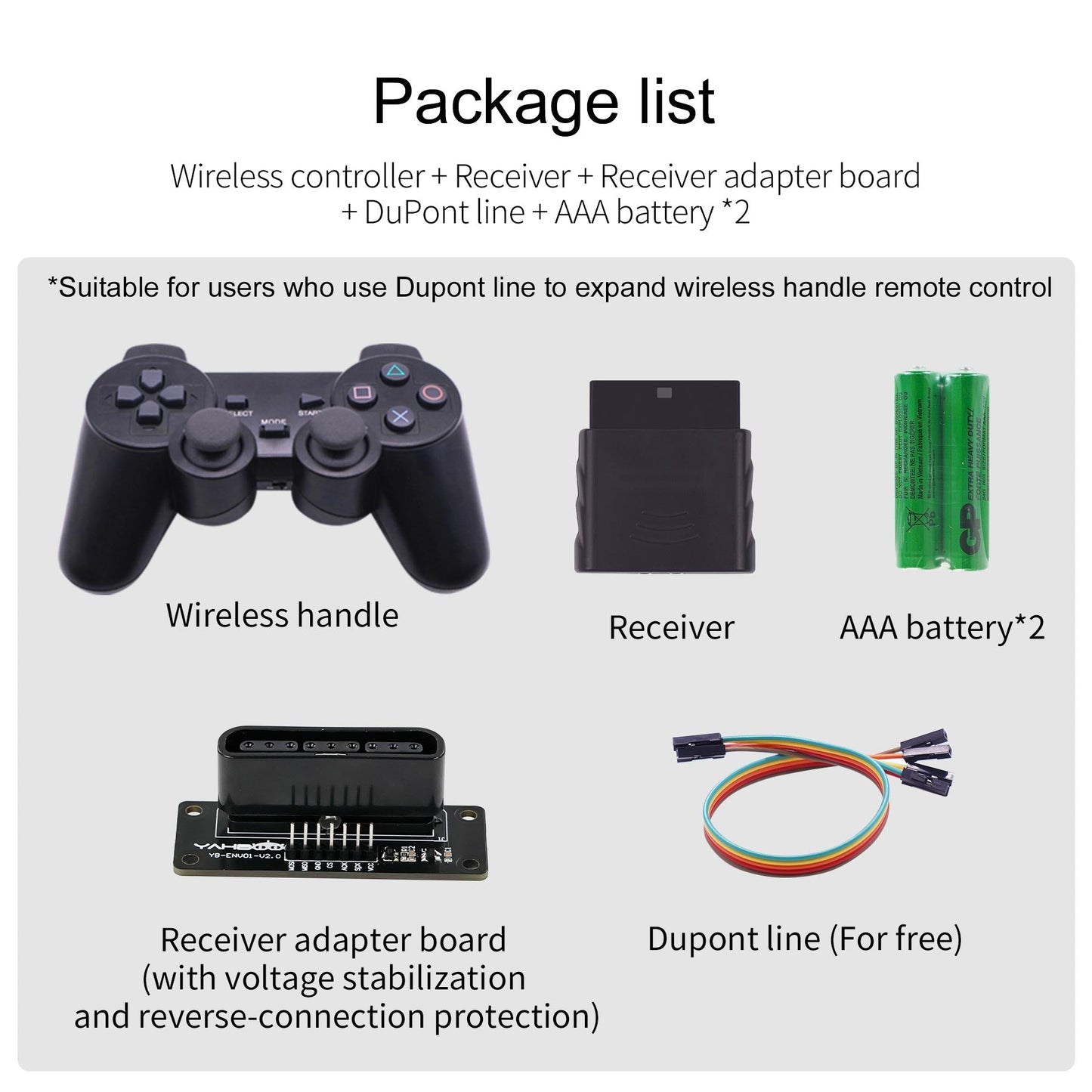

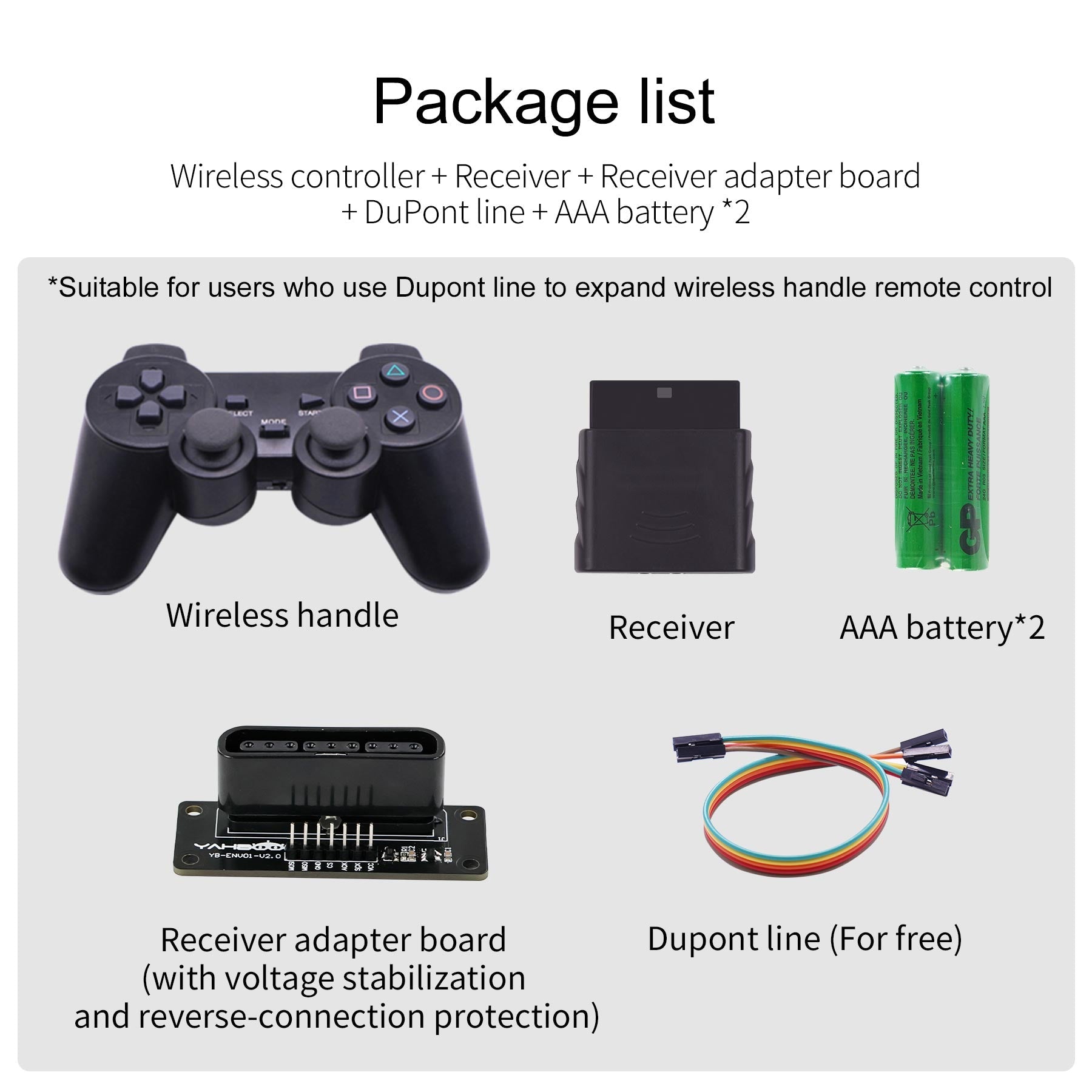

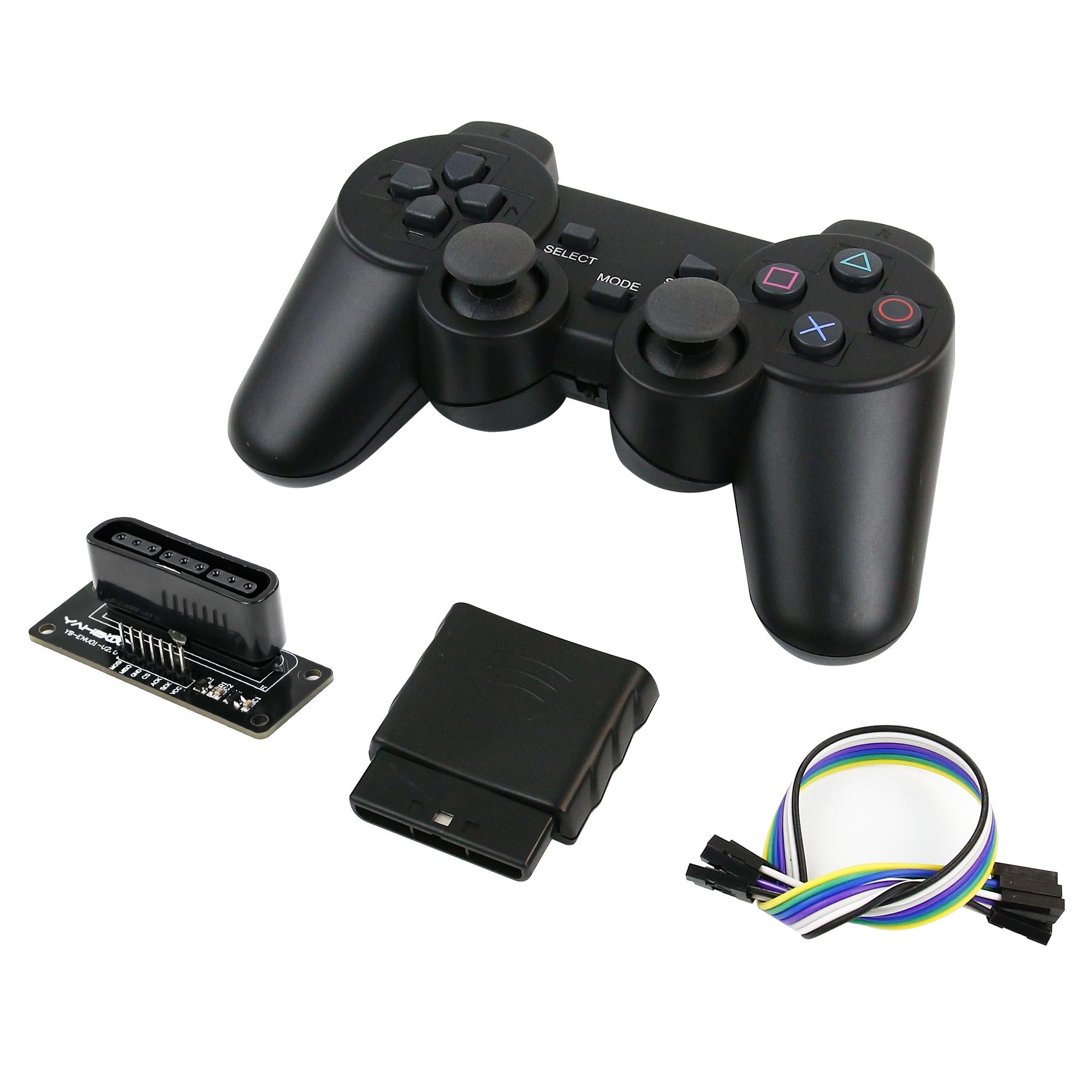

Cosa è incluso

• Maniglia wireless
• Ricevitore
• Piastra adattatore del ricevitore (con stabilizzazione della tensione e protezione contro le connessioni inverse)
• Linea DuPont (gratuita)
• Batteria AAA * 2

Manuali

Tutorial maniglia Yahboom PS2

Nota di connessione

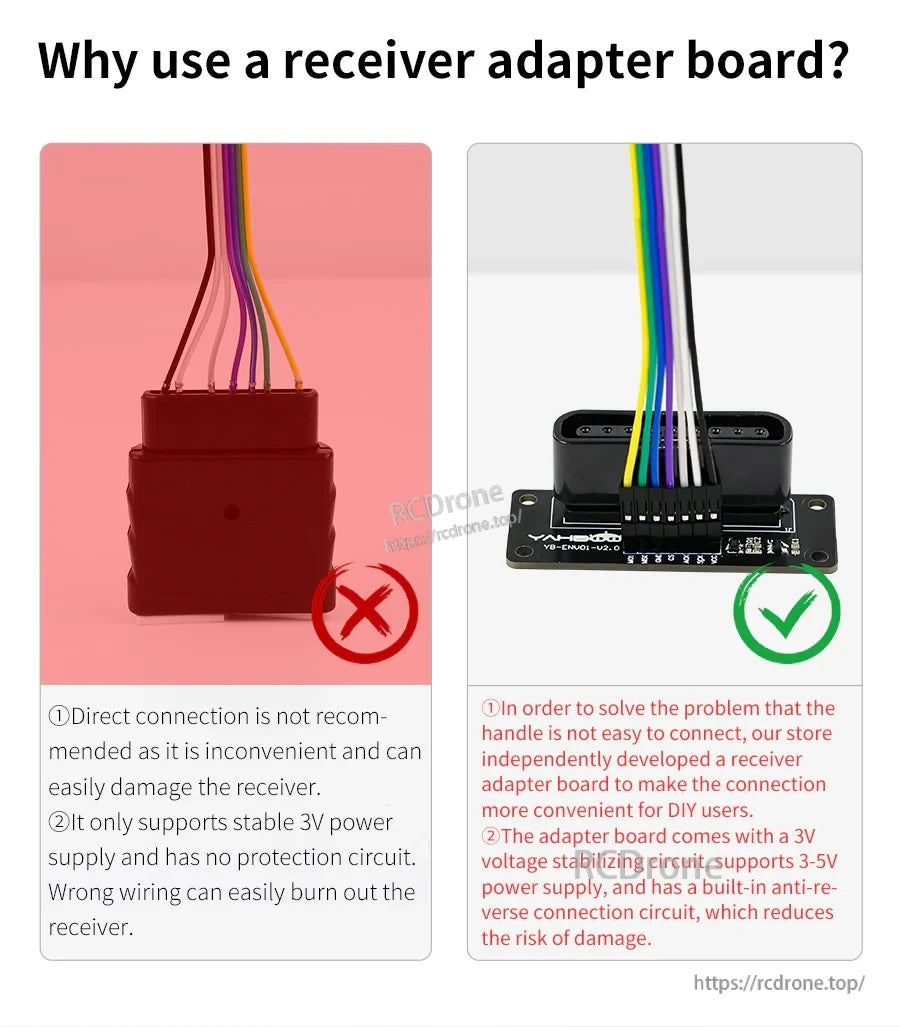

• La connessione diretta al ricevitore non è raccomandata: può essere scomoda e potrebbe danneggiare il ricevitore.
• Il ricevitore supporta solo un'alimentazione stabile di 3V e non ha circuito di protezione; un cablaggio errato può bruciare il ricevitore.

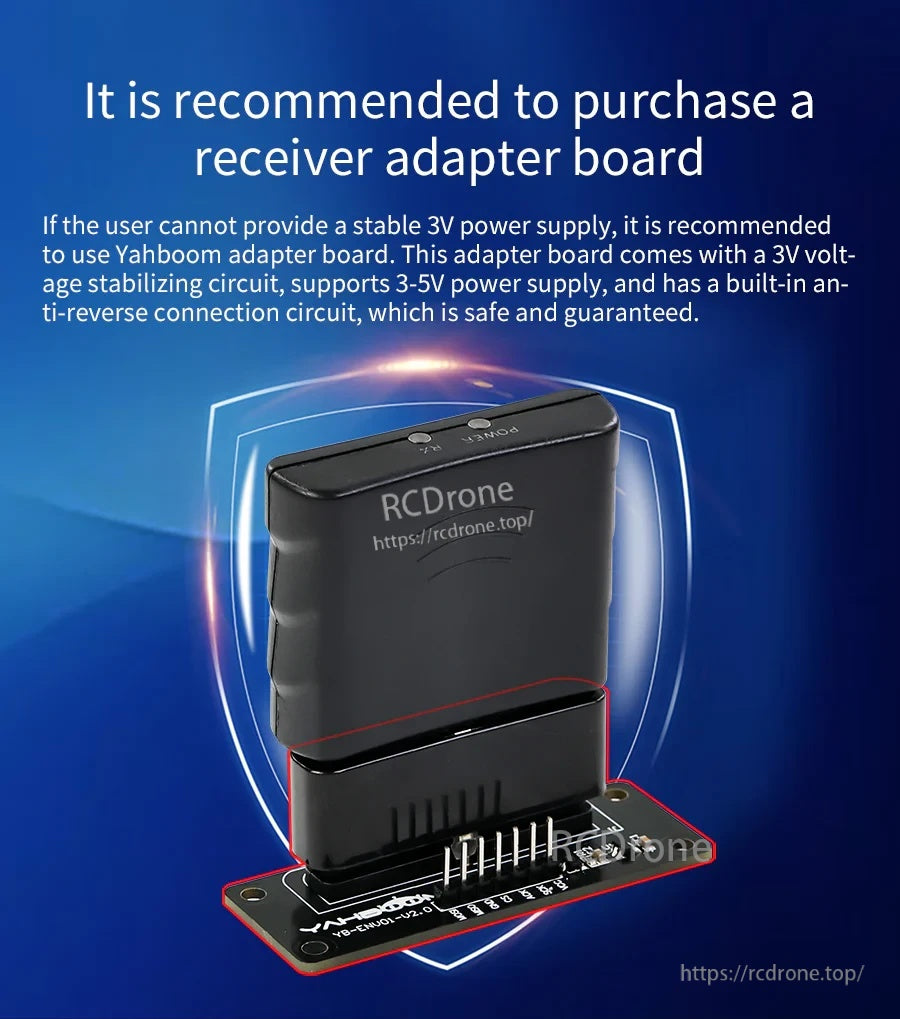

• Se non è possibile fornire un'alimentazione stabile di 3V, si consiglia di utilizzare una piastra adattatore del ricevitore (supporta 3–5V con stabilizzazione e protezione contro le connessioni inverse).

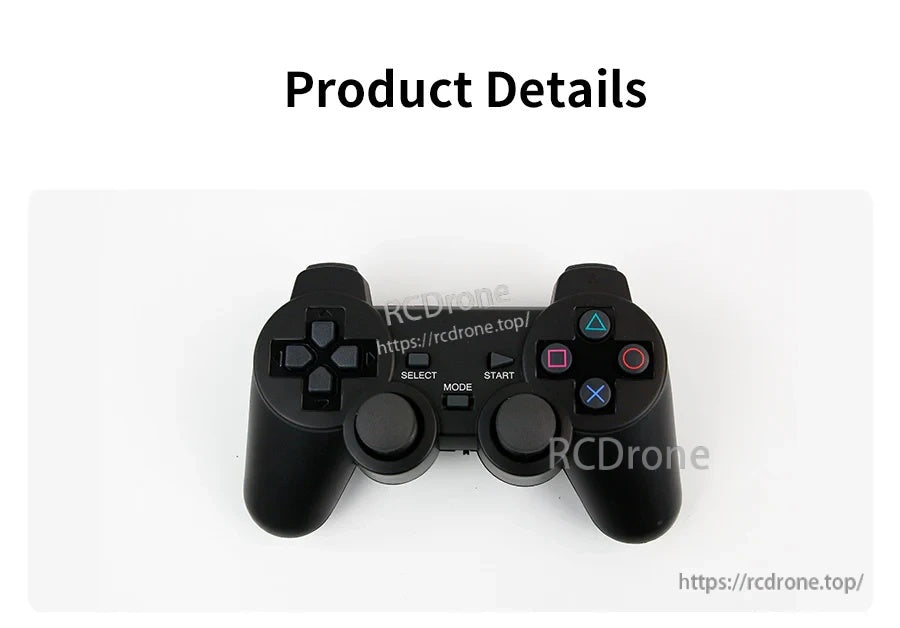

Dettagli

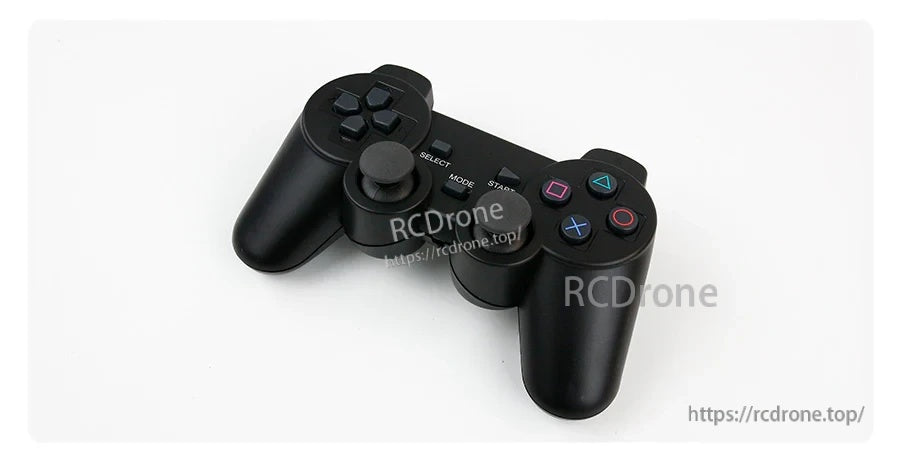

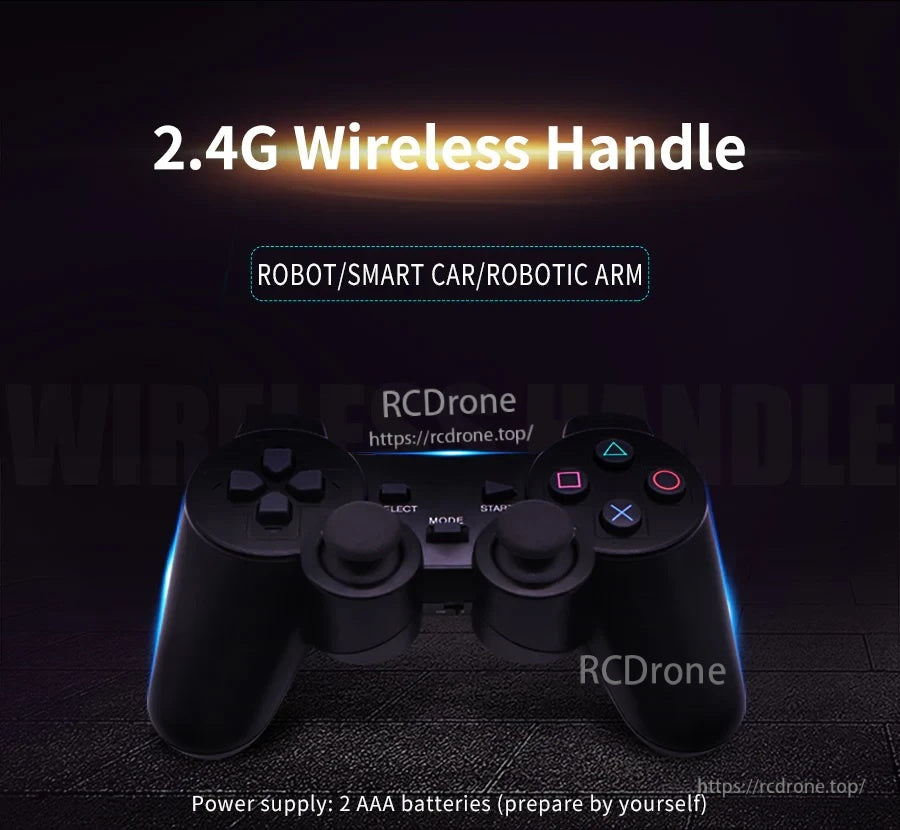

Controller wireless 2.4G in stile gamepad per robot fai-da-te, auto intelligenti e bracci robotici; alimentato da 2× batterie AAA.

La modalità di sospensione automatica aiuta a prolungare la vita della batteria; premi START per riattivare il manico quando l'indicatore è spento.

Salta i problemi di cablaggio: accoppia il manico con il ricevitore e controlla i progetti da una distanza di circa 10 metri.

Salta il tempo di familiarizzazione con i doppi joystick, il D-pad e i pulsanti funzione disposti per un controllo di guida simile a un gioco.

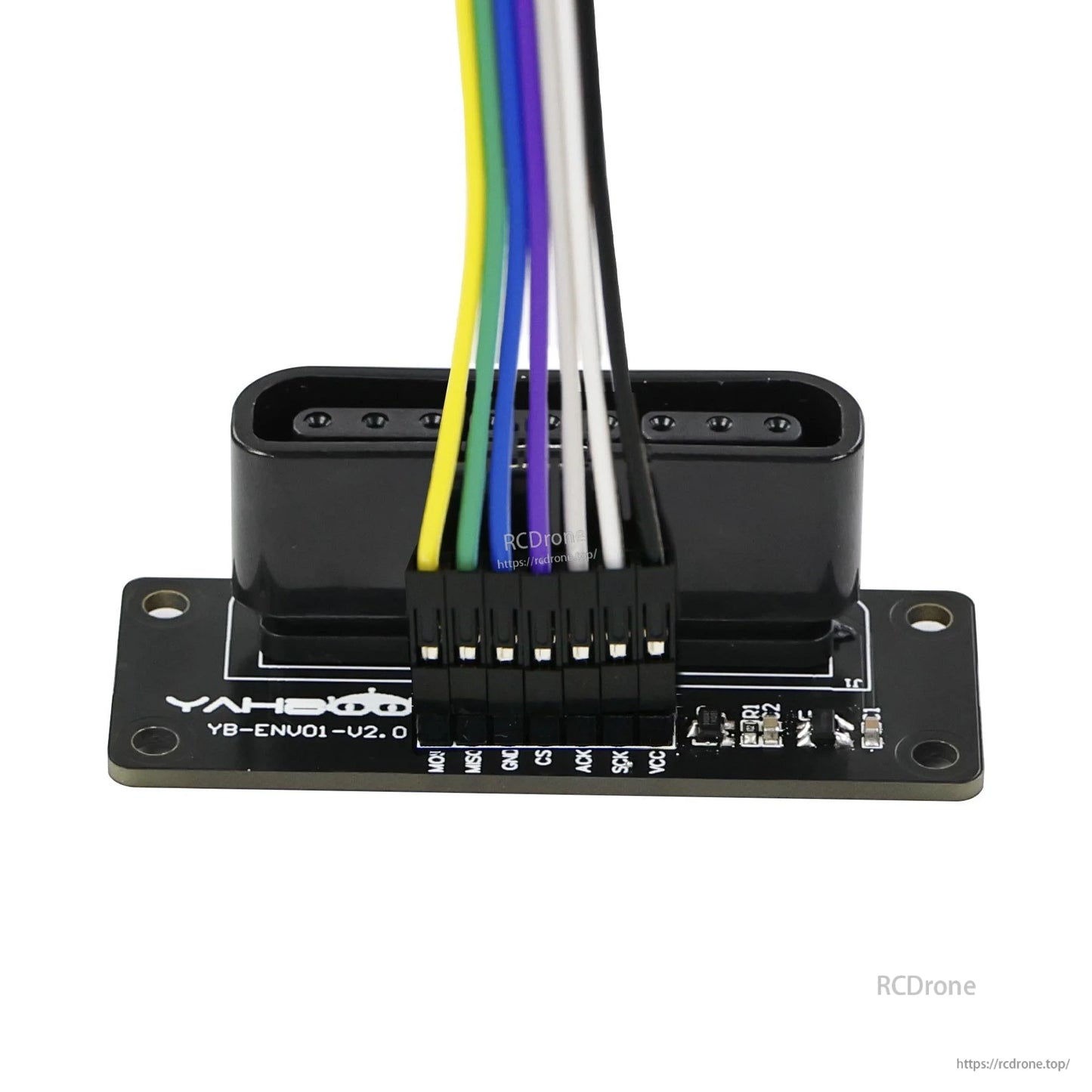

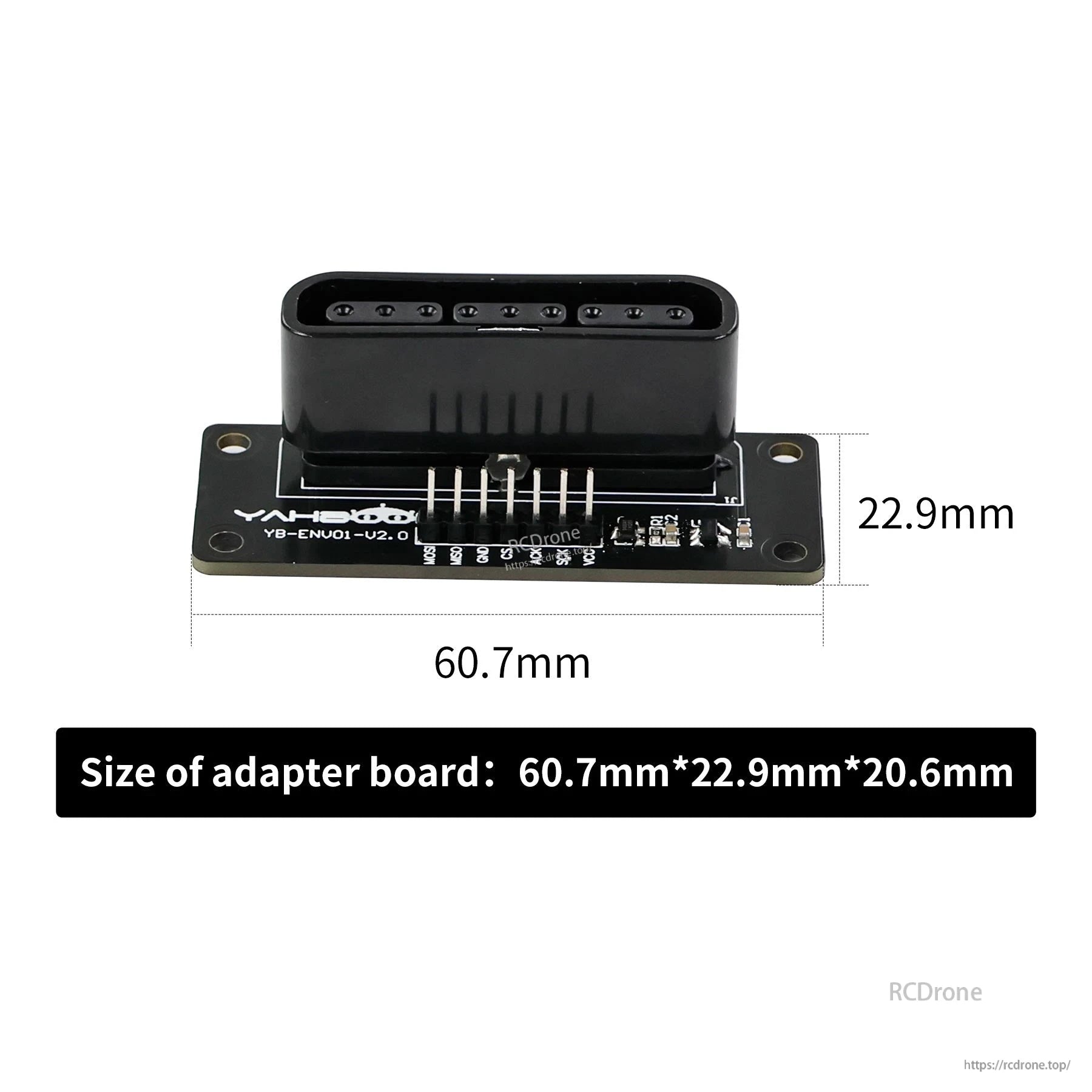

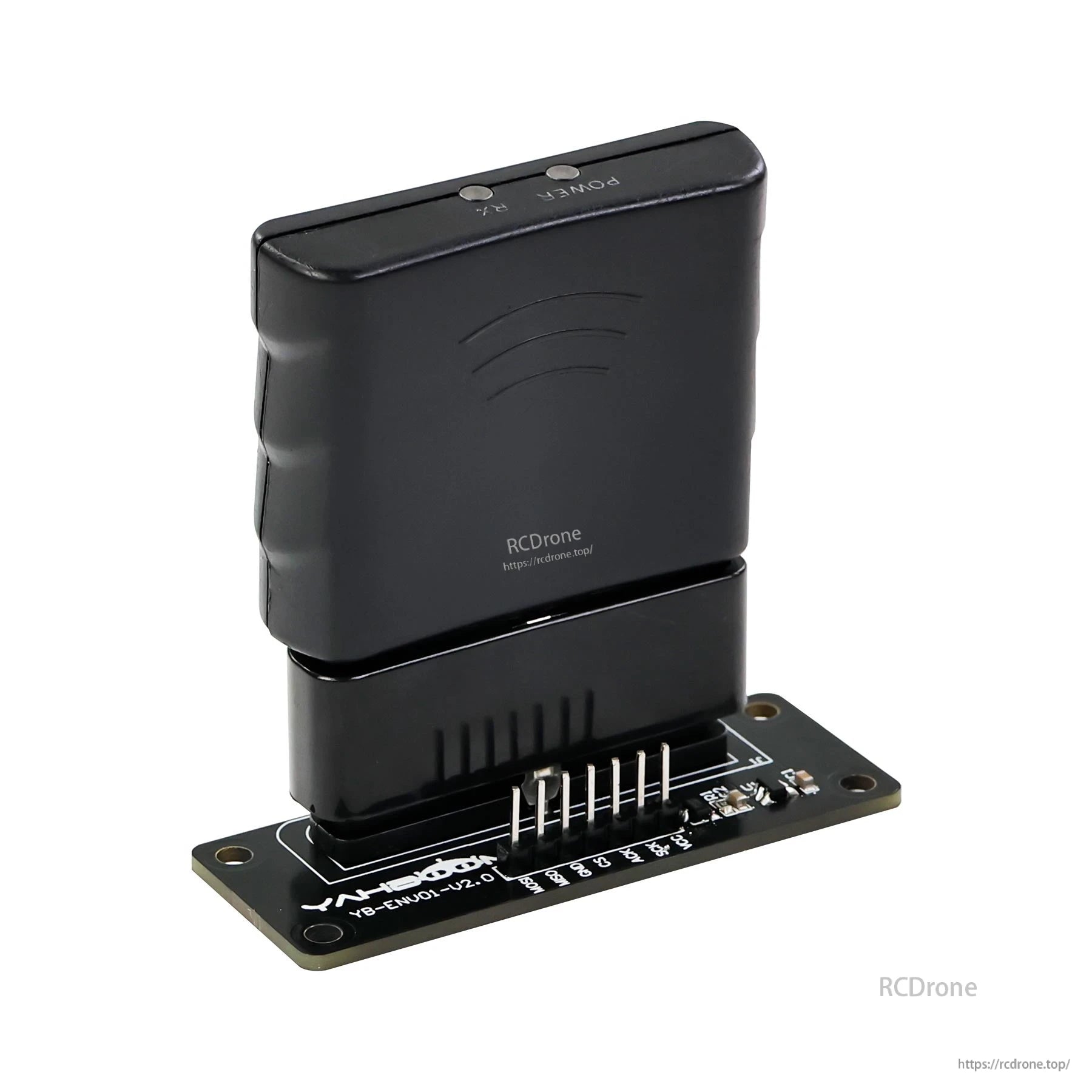

La scheda adattatore del ricevitore semplifica la connessione e aggiunge protezione e stabilizzazione della tensione per le costruzioni fai-da-te.

La stabilizzazione integrata supporta un ingresso di 3–5V sulla scheda adattatore mentre il ricevitore opera a 3V.

Un telecomando pratico per molti progetti di maker, dai telai di auto intelligenti al controllo di bracci robotici.

Le etichette dei pin SPI rendono più facile collegare il ricevitore a schede di sviluppo comuni e controller per auto intelligenti.

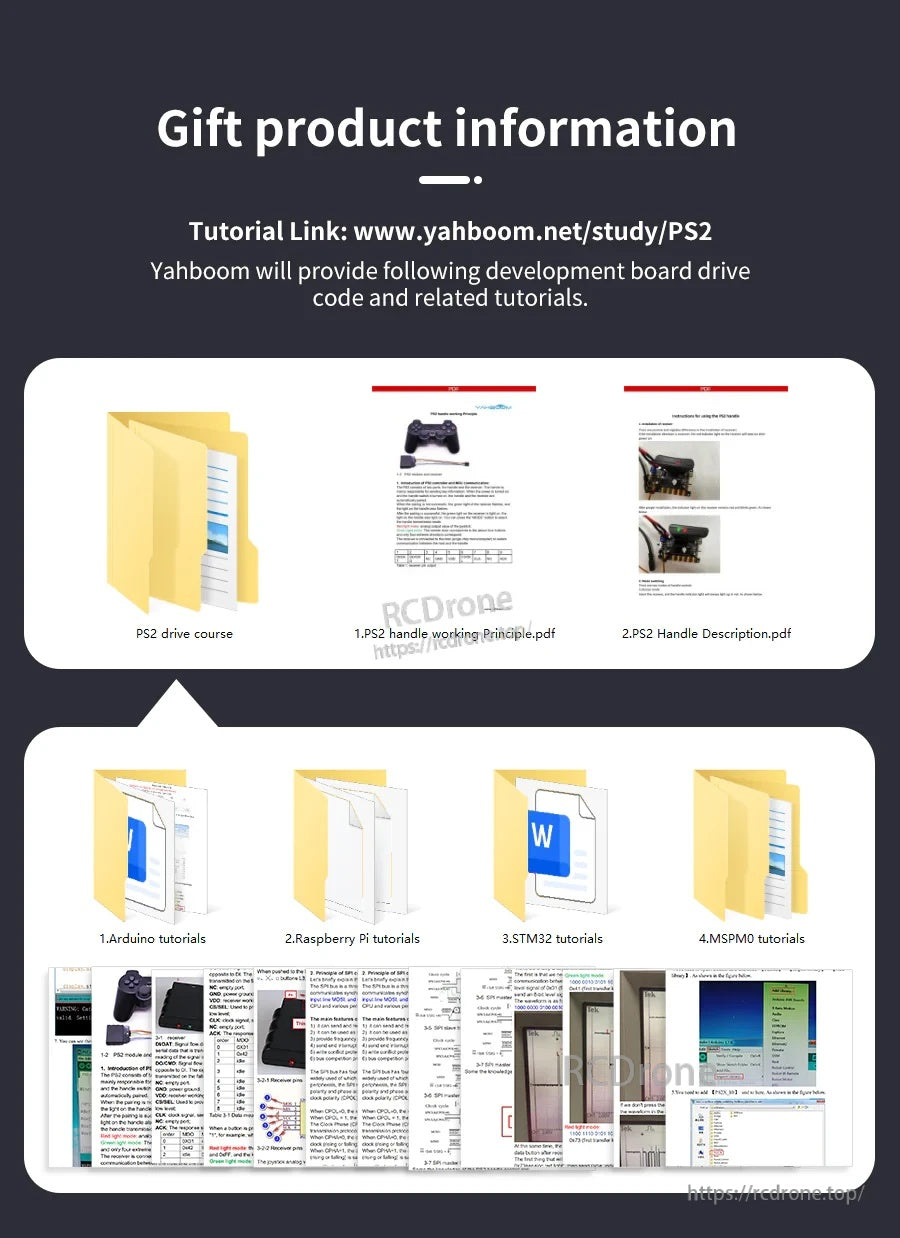

I tutorial online e i file di riferimento supportano una configurazione e una risoluzione dei problemi più rapida durante l'integrazione.

Salta la scrittura del codice da zero con le routine di test fornite e la documentazione per le piattaforme supportate.

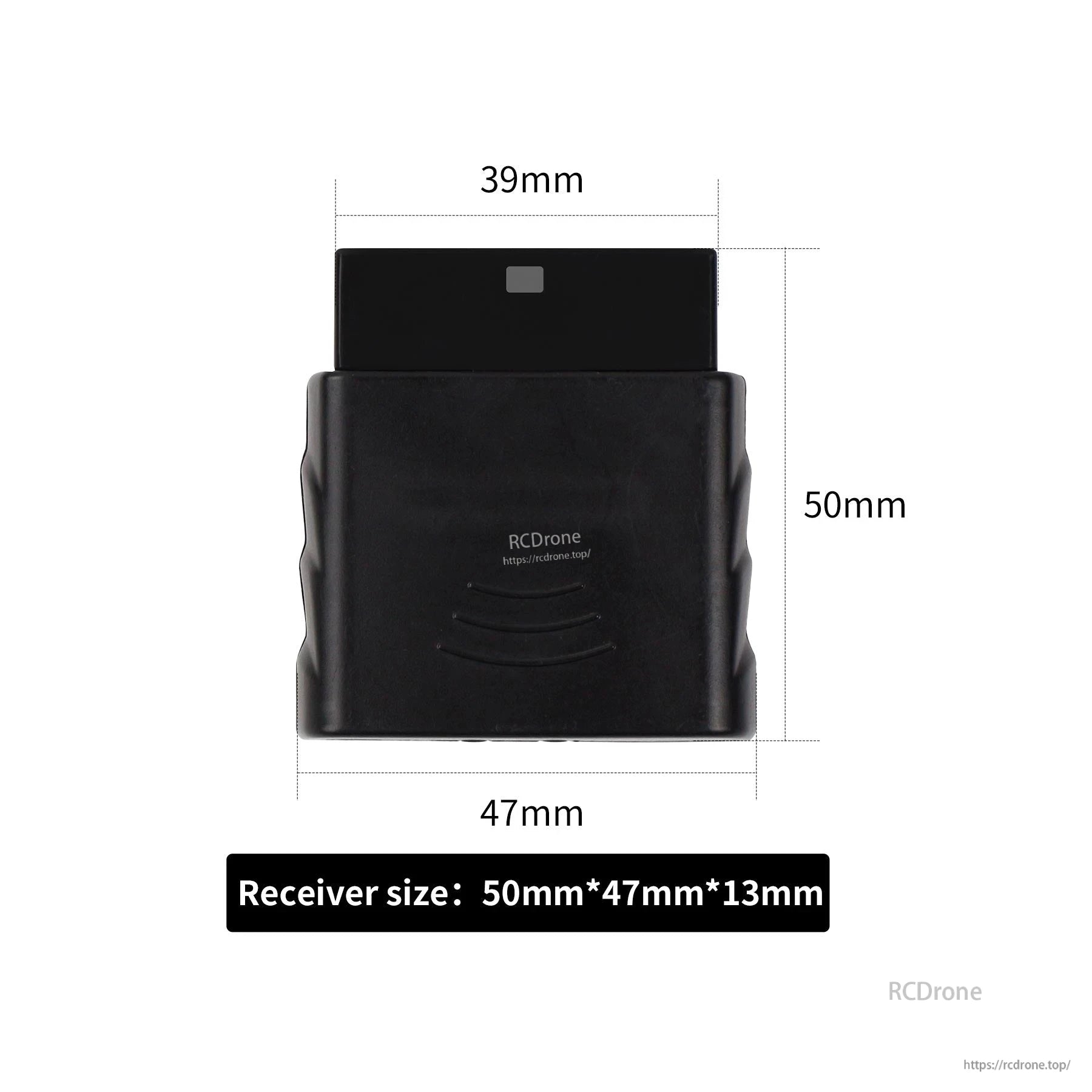

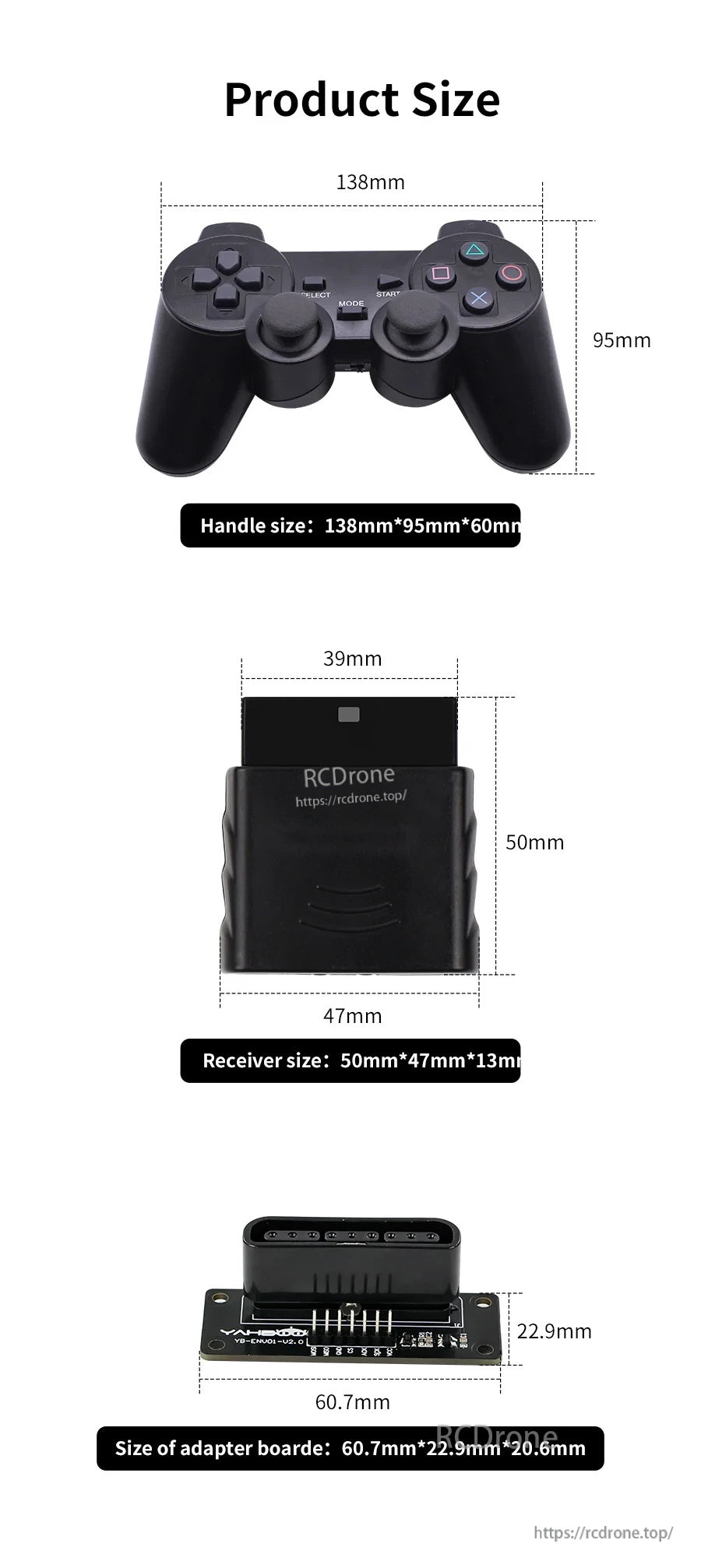

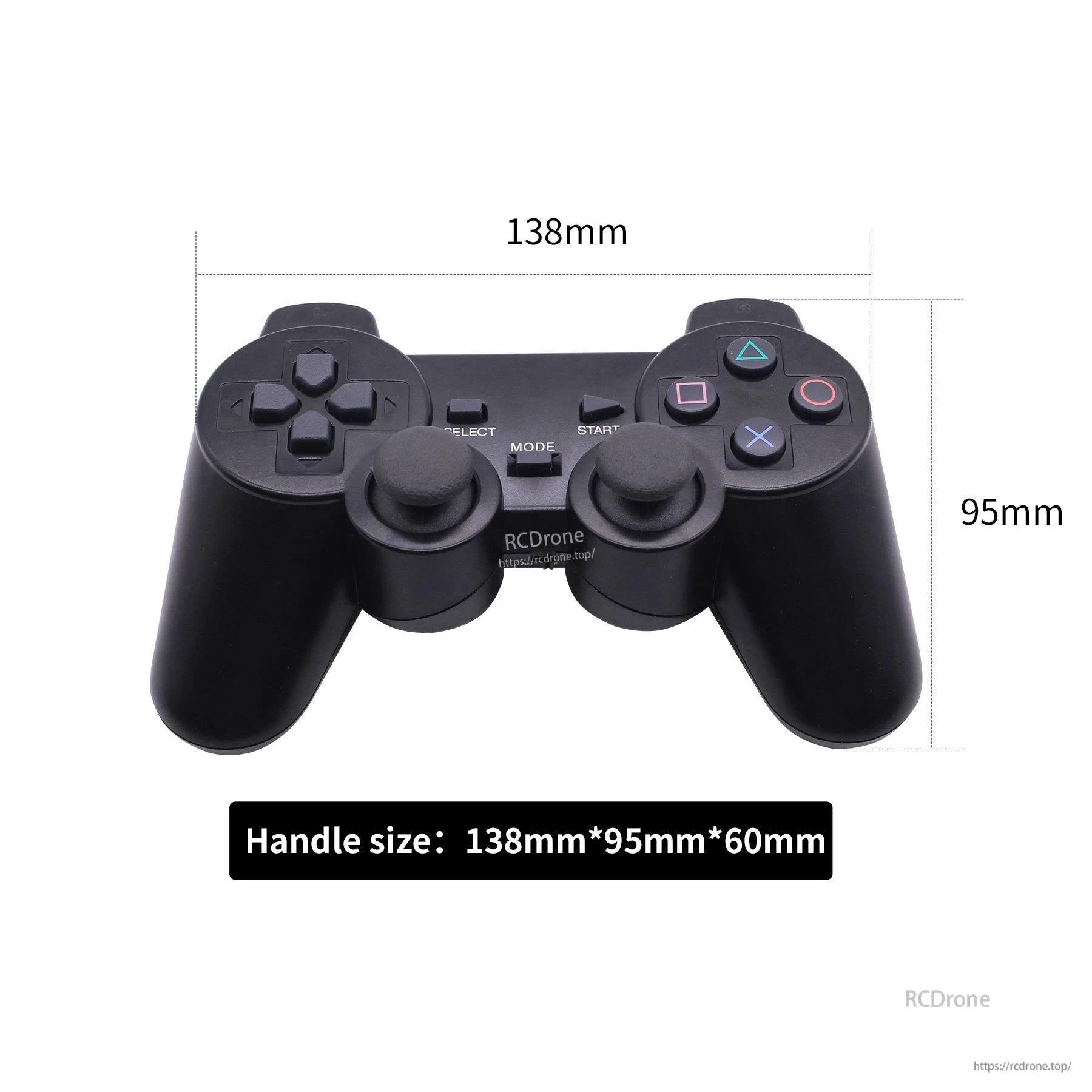

Le dimensioni sono fornite per aiutare a confermare l'adattamento nel tuo telaio, involucro o vano del controller prima di ordinare.

Tutto il necessario per iniziare a cablare è incluso: manico, ricevitore, scheda adattatore, linea DuPont e 2× batterie AAA.
