Modulo fotocamera RDK X3 HD (Sony IMX219) 8MP 1080P 77° FOV, CSI 24-pin 0,5mm FPC
Modulo fotocamera RDK X3 HD (Sony IMX219) 8MP 1080P 77° FOV, CSI 24-pin 0,5mm FPC
Yahboom
Impossibile caricare la disponibilità di ritiro
Panoramica
Il modulo della camera RDK X3 HD è un modulo camera CSI sviluppato per la scheda D-Robotics RDK X3. Utilizza il sensore d'immagine Sony IMX219 e fornisce un campo visivo di 77°. Il modulo si collega alla scheda di controllo principale tramite un'interfaccia CSI utilizzando un connettore 24P-FPC (pitch 0,5 mm) per una trasmissione dati ad alta velocità e affidabile.
Caratteristiche principali
- Progettato su misura per RDK X3: Utilizza la soluzione chip Sony IMX219 e riorganizza la sequenza delle linee dell'interfaccia CSI.
- Interfaccia CSI: connettore 24P-FPC, pitch 0,5 mm; progettato appositamente per RDK X3.
- Nota di compatibilità: L'interfaccia CSI è non compatibile con le schede Raspberry Pi e Jetson.
- Ottica: campo visivo di 77°, lunghezza focale di 2,96 mm, apertura F2.0.
- Supporto in acrilico opzionale disponibile per il montaggio (potrebbe essere presente una pellicola protettiva che può essere rimossa prima dell'uso).
Specifiche
| Sensore d'immagine (chip fotosensibile) | Sony IMX219 |
| Risoluzione | 800W (3280 x 2464) |
| Formato video (etichetta) | 1080P |
| Conteggio pixel (etichetta) | 8MP |
| Angolo di visione | 77° |
| Focale | 2.96mm |
| Diaframma | 2.0 |
| Dimensione CMOS | 1/4 pollice |
| Distorsione | <1% |
| Interfaccia | CSI |
| Connettore | 24P-FPC, passo 0.5mm |
| Dimensione modulo | 25 x 24 mm |
| Spessore modulo (disegno) | 6.25mm |
| Fori di montaggio (disegno) | 6 x Ø2 (passante) |
| Dimensioni di riferimento del disegno meccanico | 6.50mm, 13mm, 18mm, 21mm, 24mm, 25mm (unità: mm) |
| Lunghezza del cavo FPC a 24 pin | 150mm |
| Larghezza del cavo FPC a 24 pin (disegno) | 12.5mm |
Cosa è incluso
- Modulo della camera HD RDK X3
- Cavo FPC a 24 pin
Alcune opzioni di pacchetto possono includere un set di supporti in acrilico con fissaggi.
Applicazioni

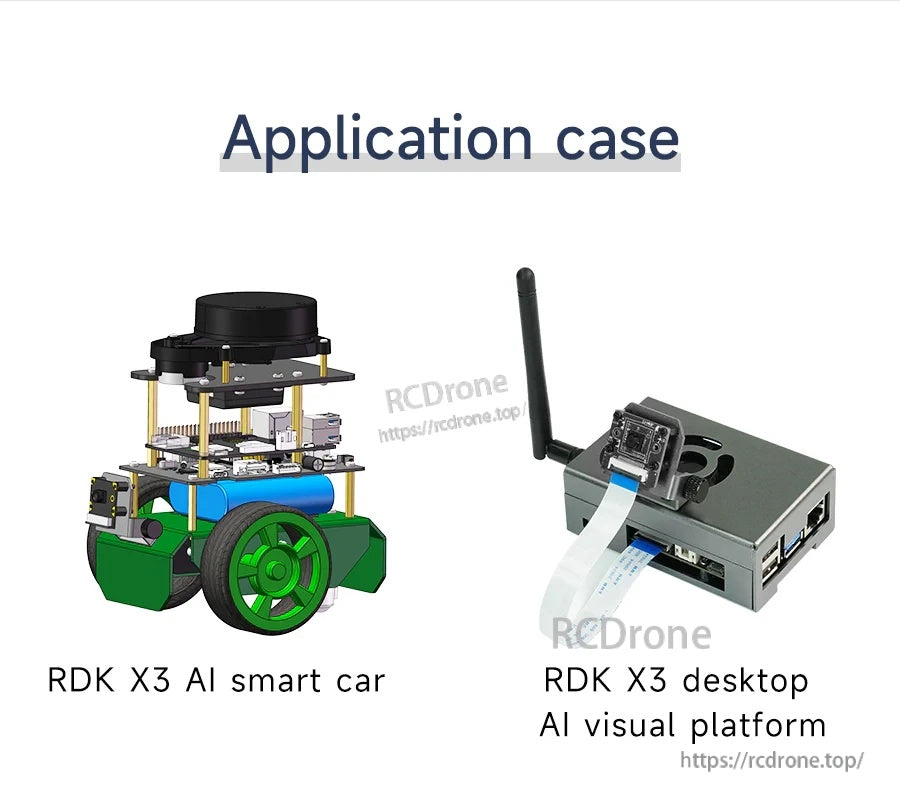

- Progetti di visione AI e calcolo edge basati su RDK X3
- Percezione robotica intelligente

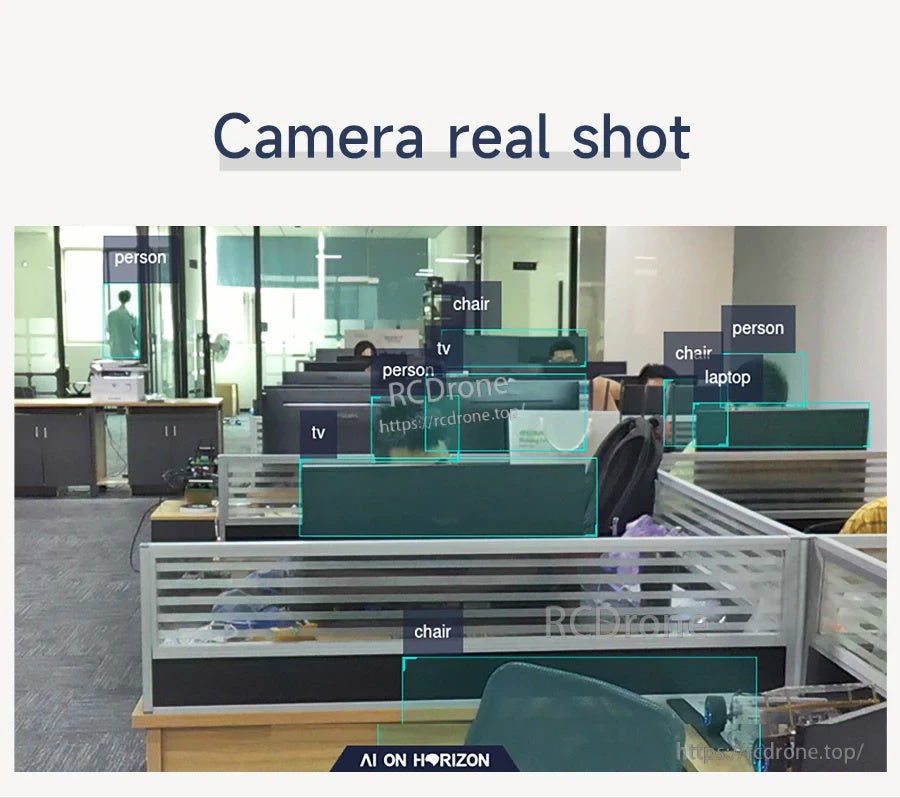

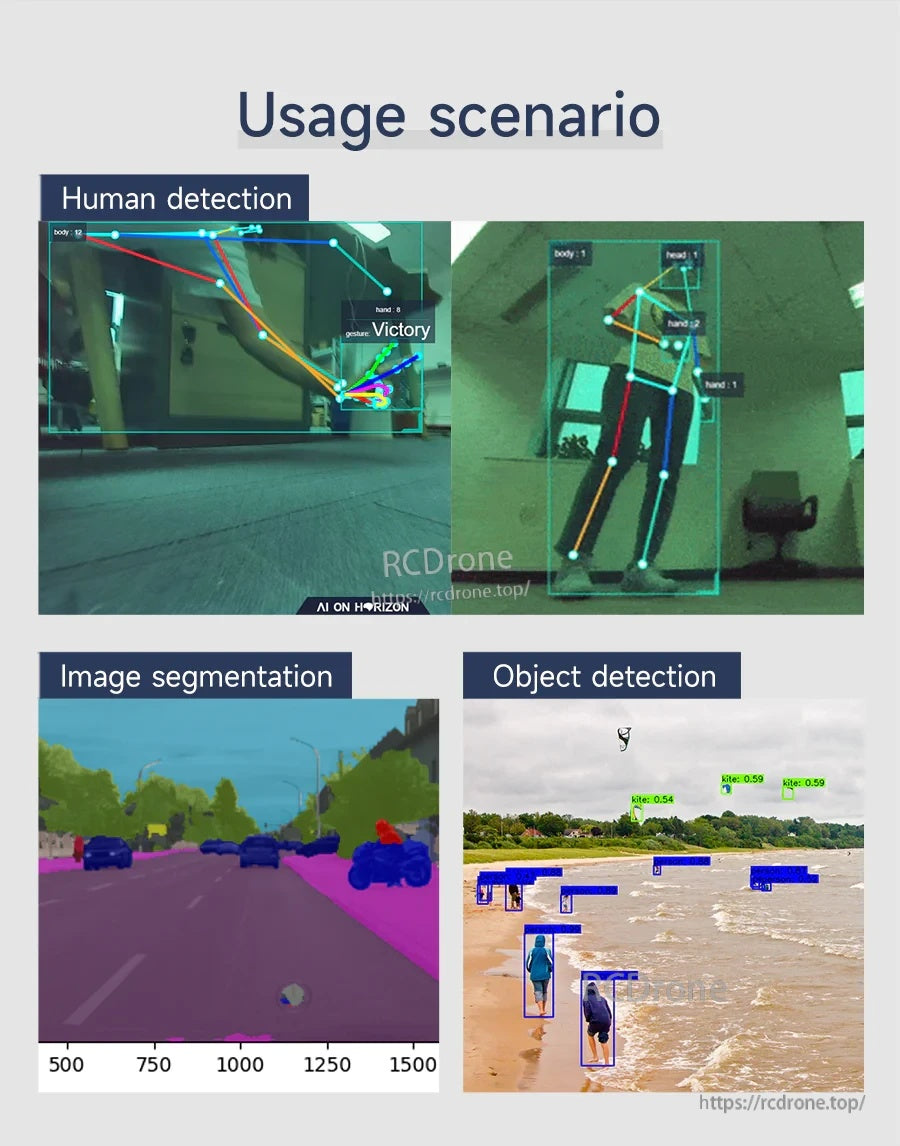

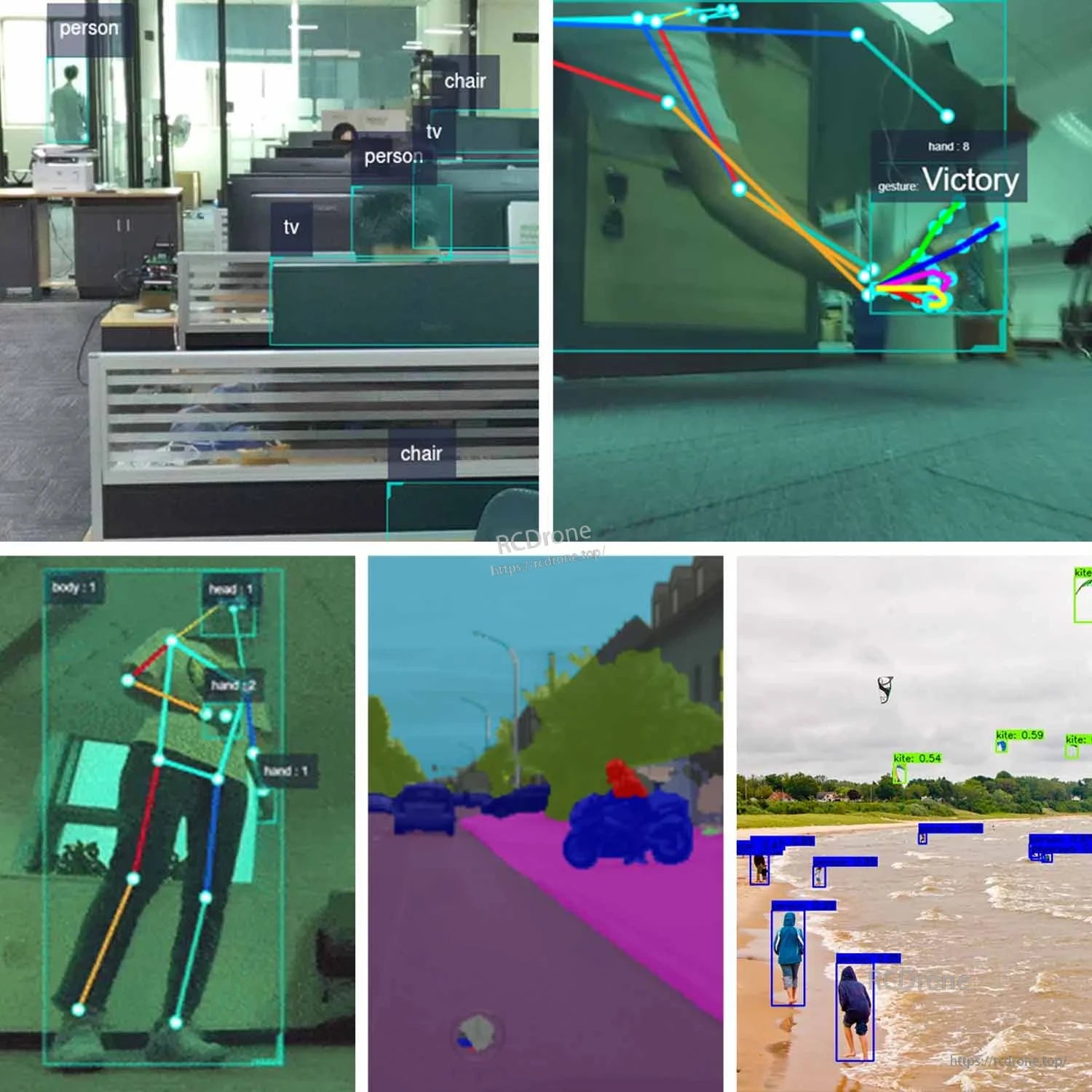

- Compiti di visione computerizzata come rilevamento umano, segmentazione delle immagini e rilevamento degli oggetti
Per domande di integrazione o compatibilità, contattare https://rcdrone.top/ o inviare un'email a [email protected].
Dettagli
Costruita attorno al sensore Sony IMX219, la RDK X3 HD Camera offre una cattura di 8MP con un'etichetta video 1080P tramite una connessione CSI.

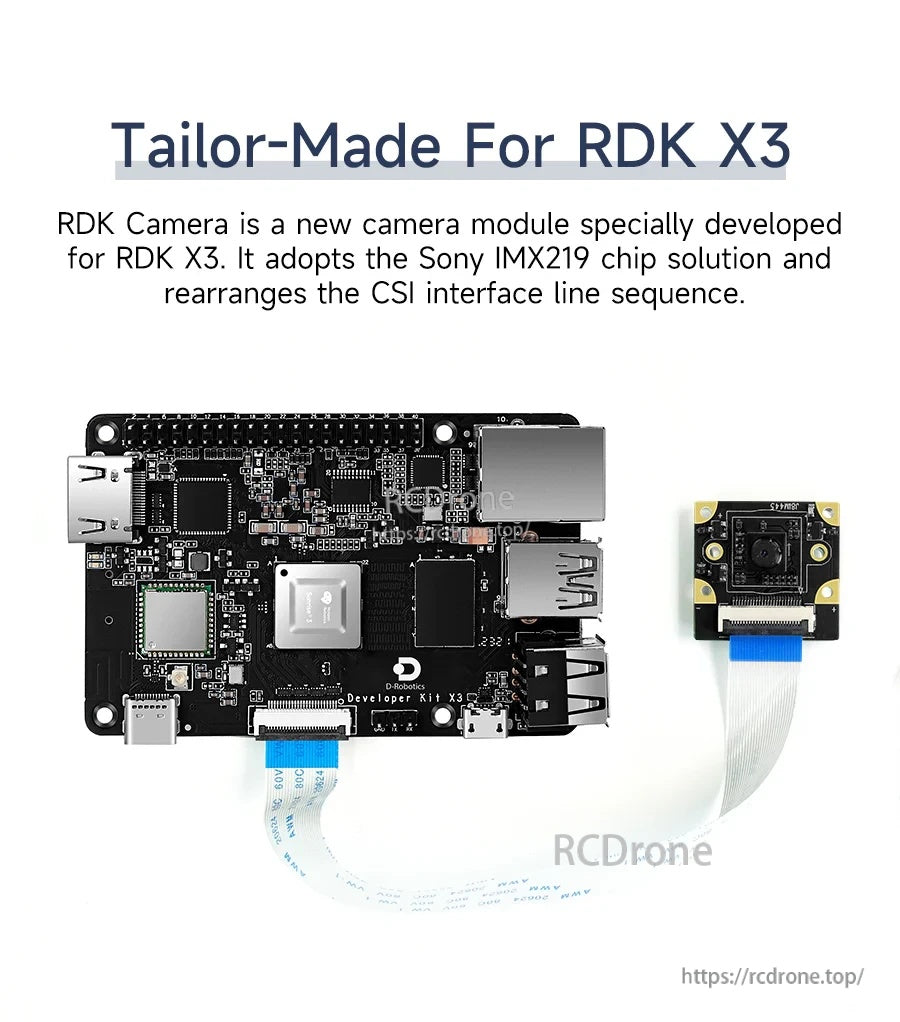

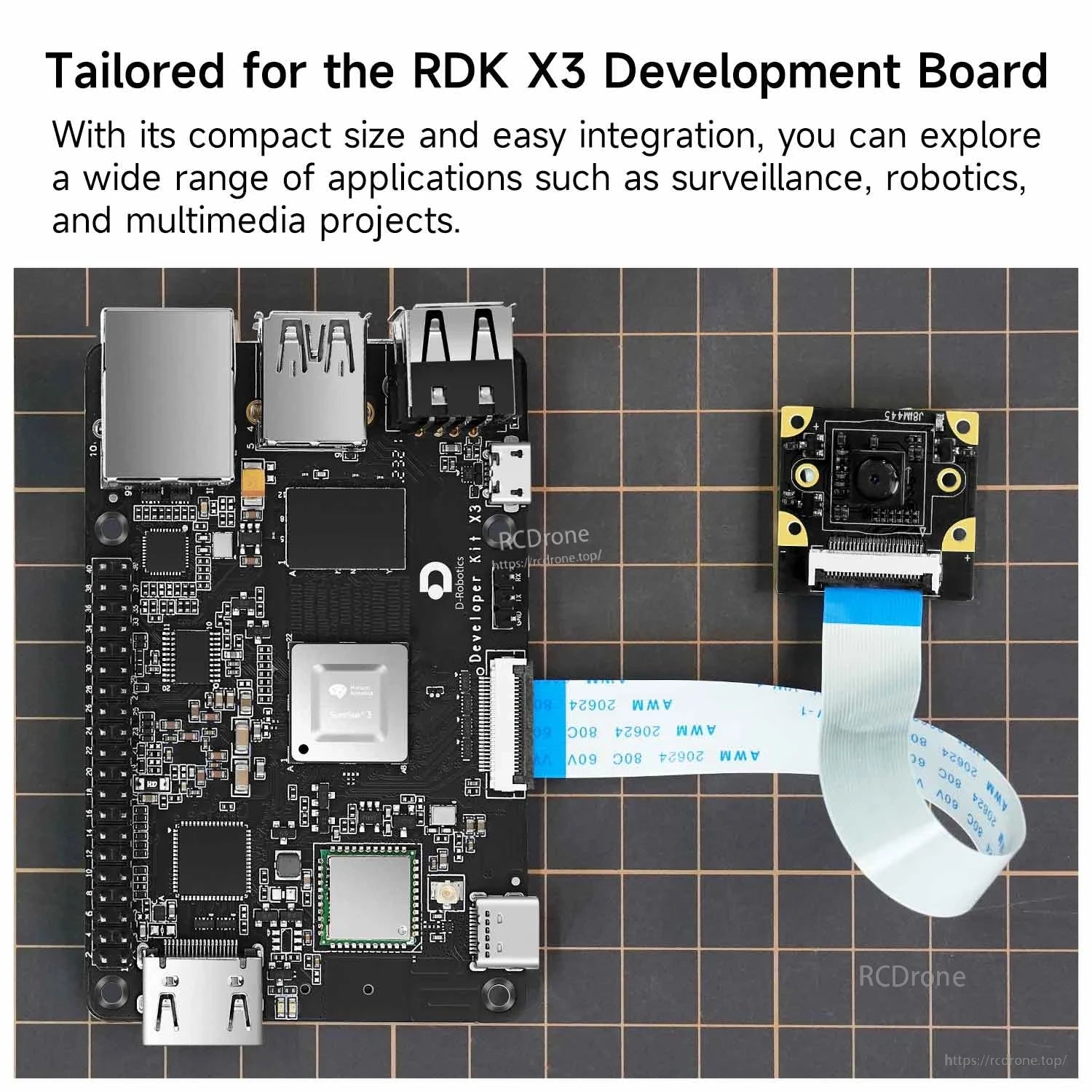

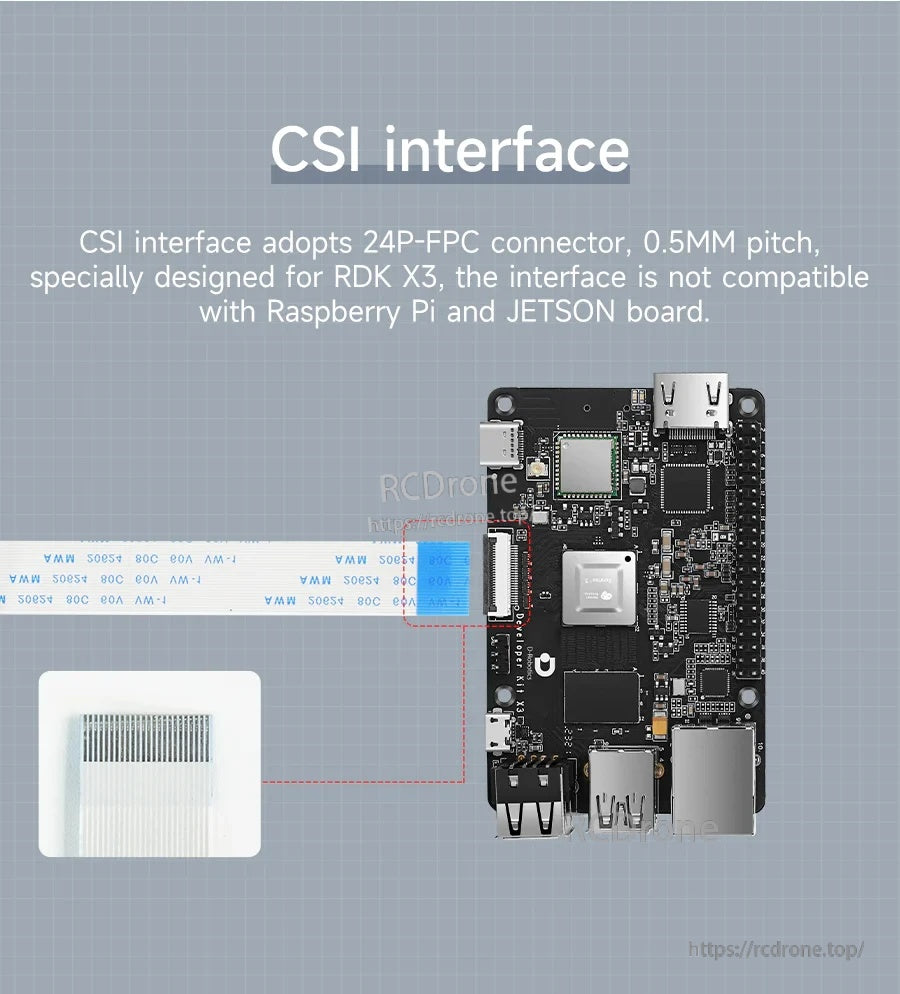

Un pinout CSI dedicato è utilizzato per la scheda RDK X3, quindi l'interfaccia non è destinata alle porte CSI di Raspberry Pi o Jetson.
Il connettore FPC a 24 pin, con passo di 0,5 mm, è progettato per la trasmissione dati CSI ad alta velocità sulla RDK X3.

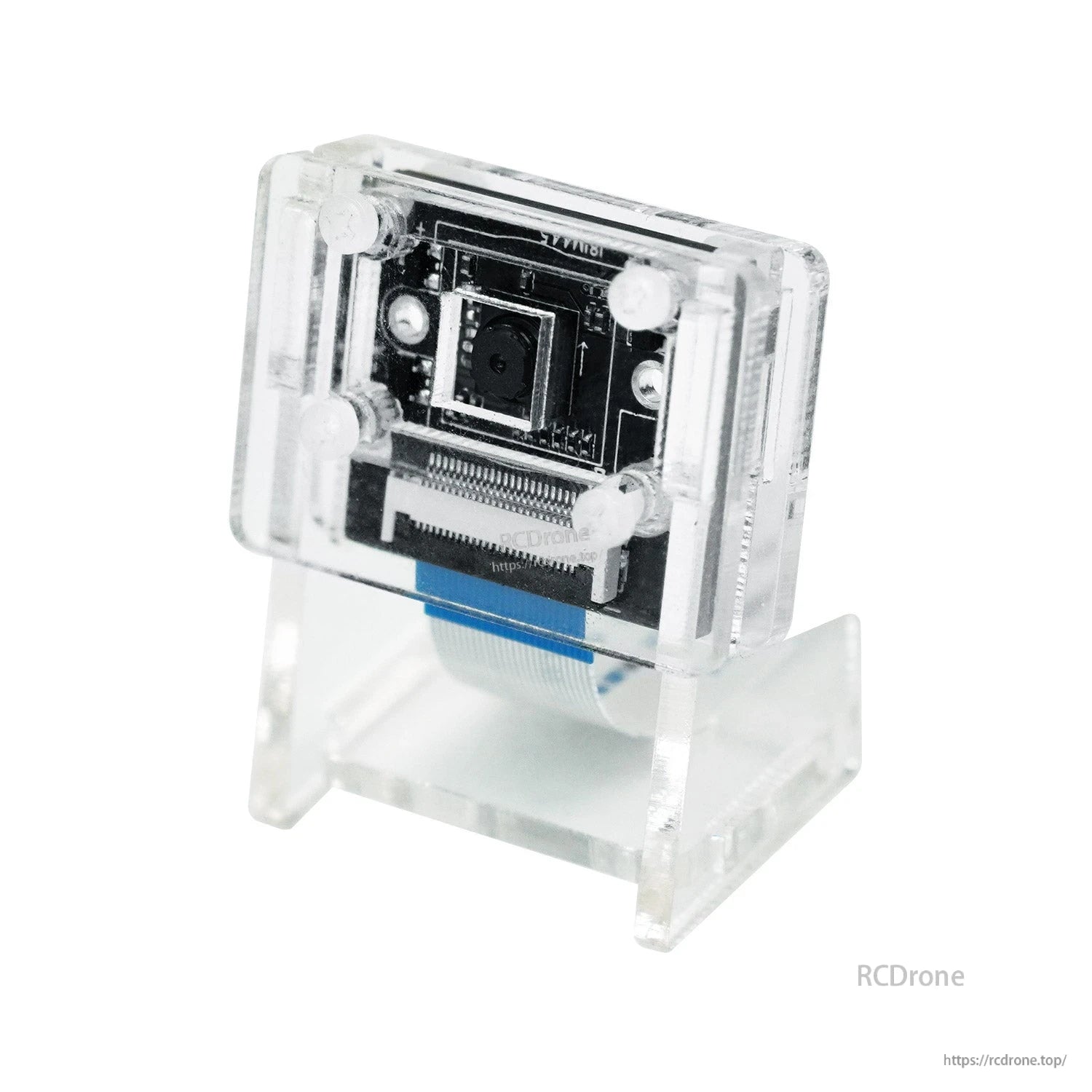

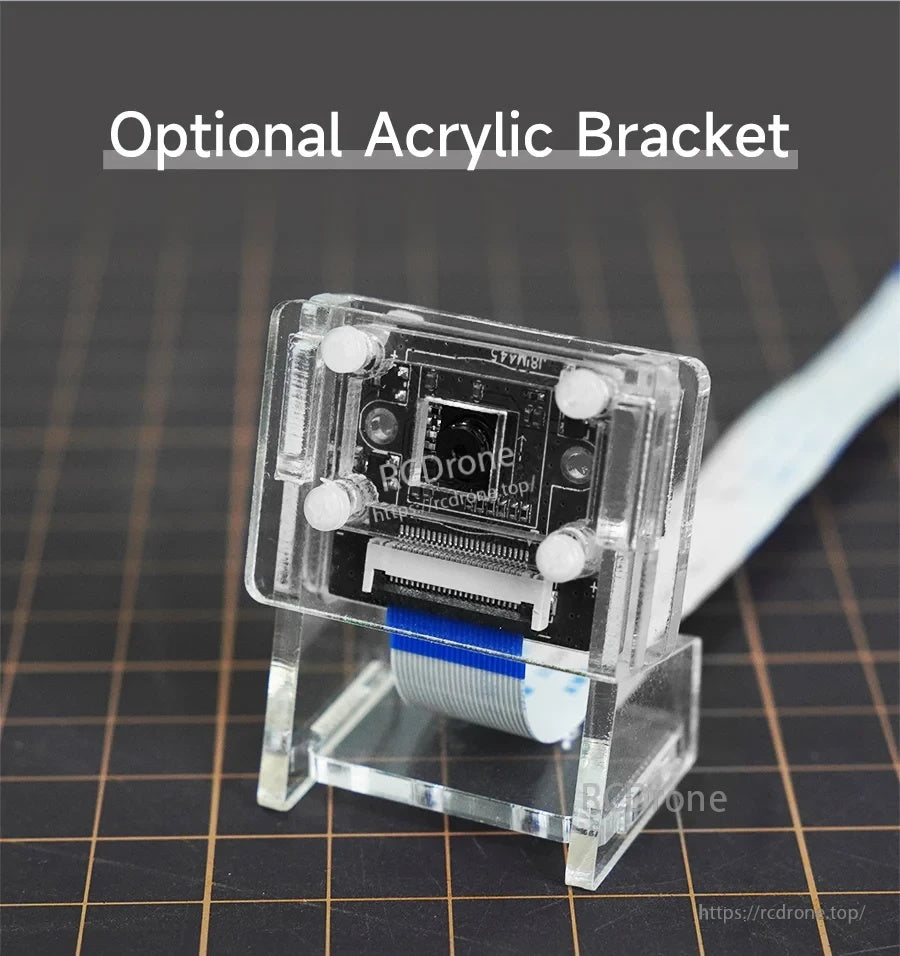

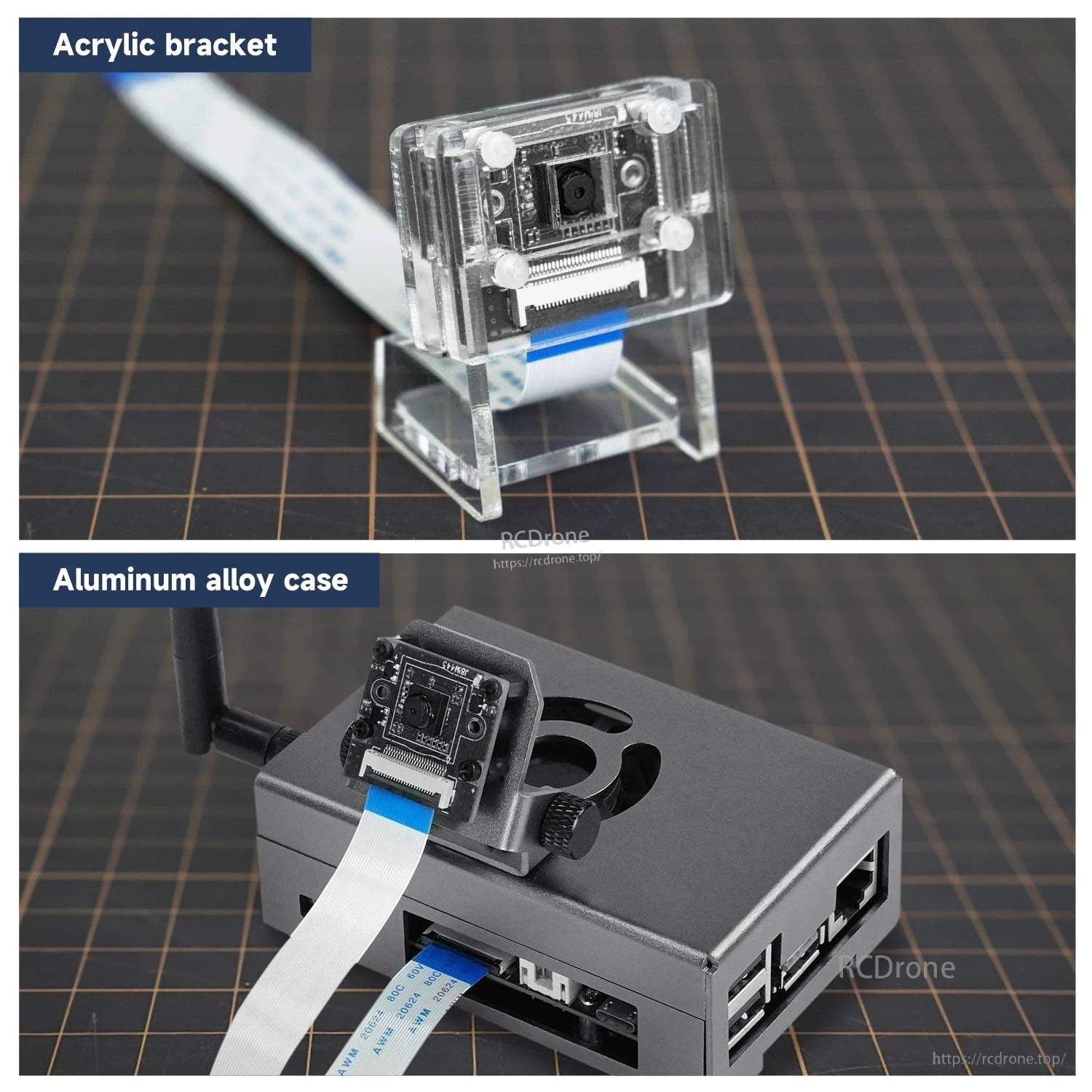

Un set di supporti in acrilico opzionale è disponibile per un montaggio più semplice; rimuovere qualsiasi pellicola protettiva prima dell'uso.

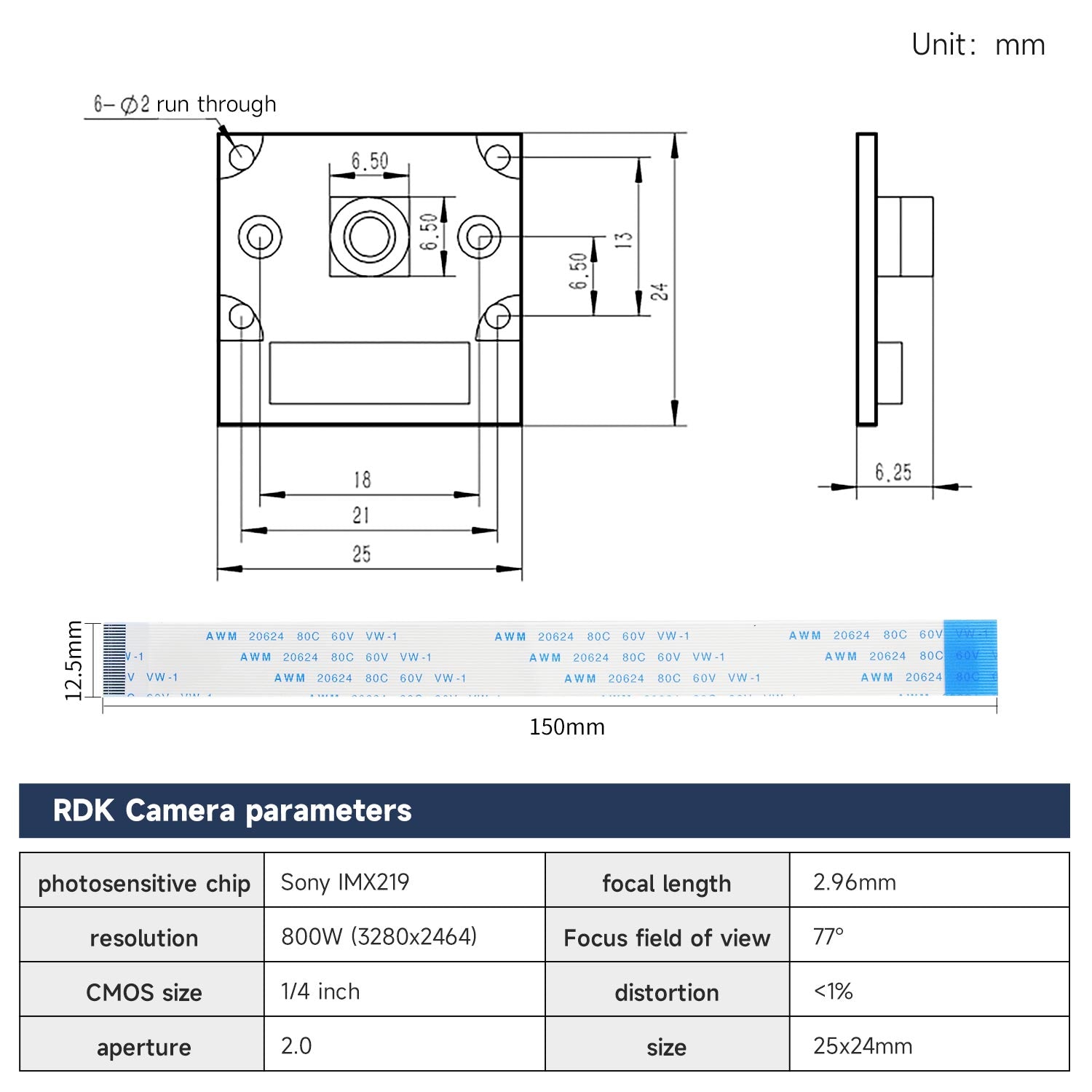

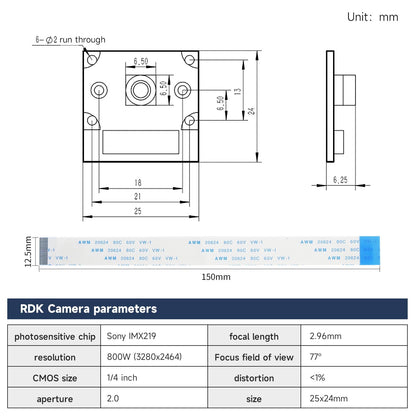

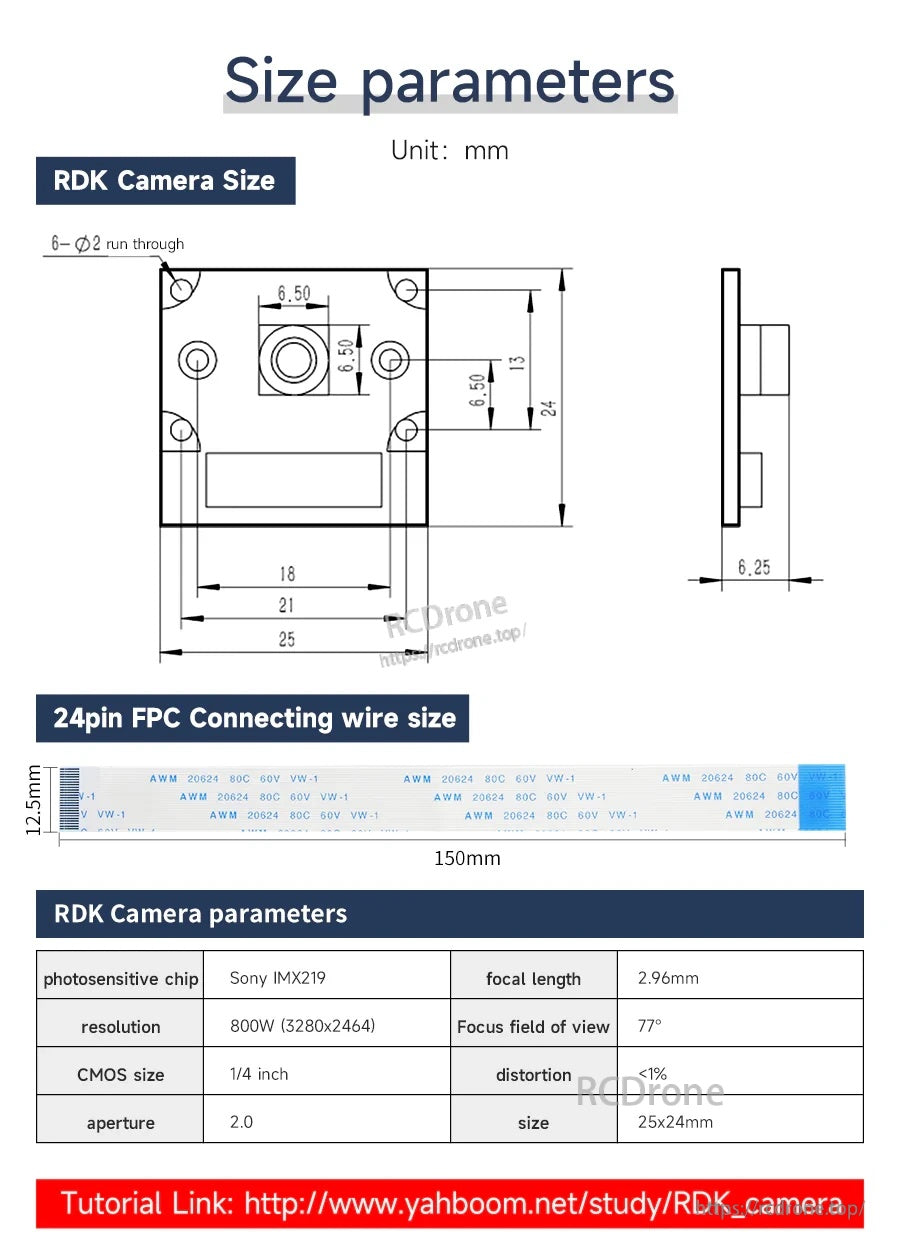

Le disegni di riferimento includono il footprint del modulo di 25×24 mm, uno spessore di 6,25 mm, fori di montaggio e una lunghezza del cavo FPC di 150 mm.

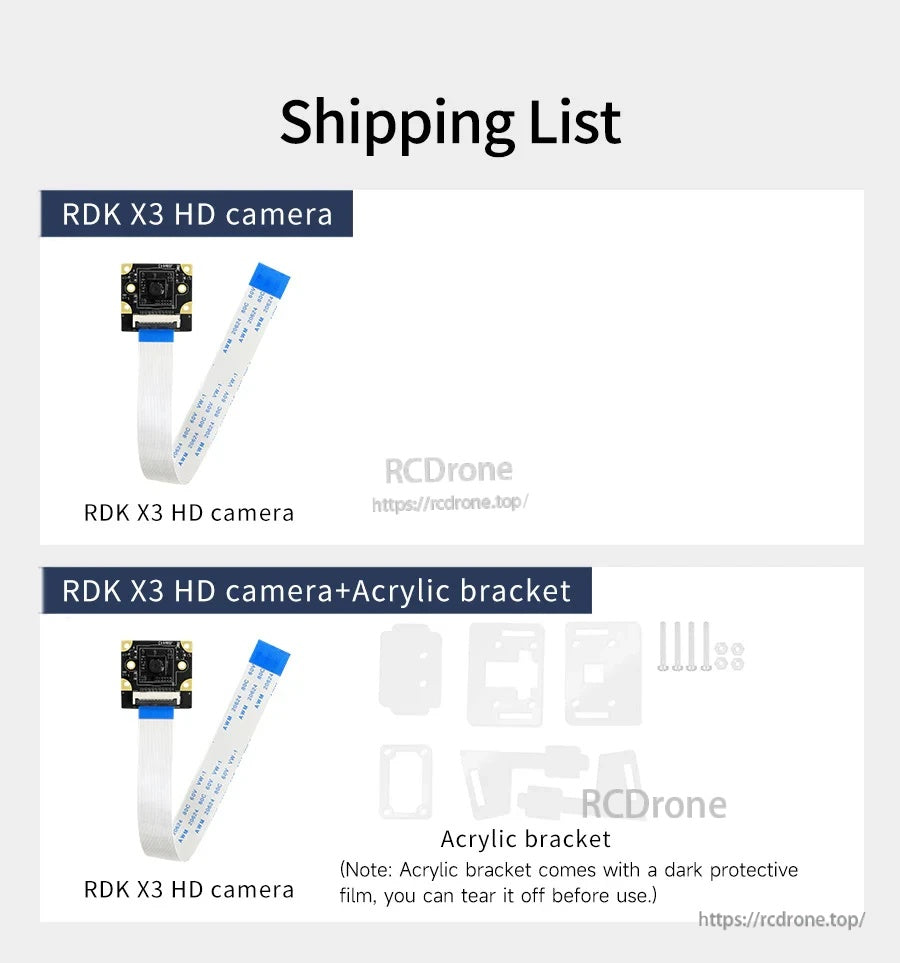

Le opzioni di imballaggio includono il modulo della camera con cavo a nastro e un set di supporti in acrilico opzionale con fissaggi.

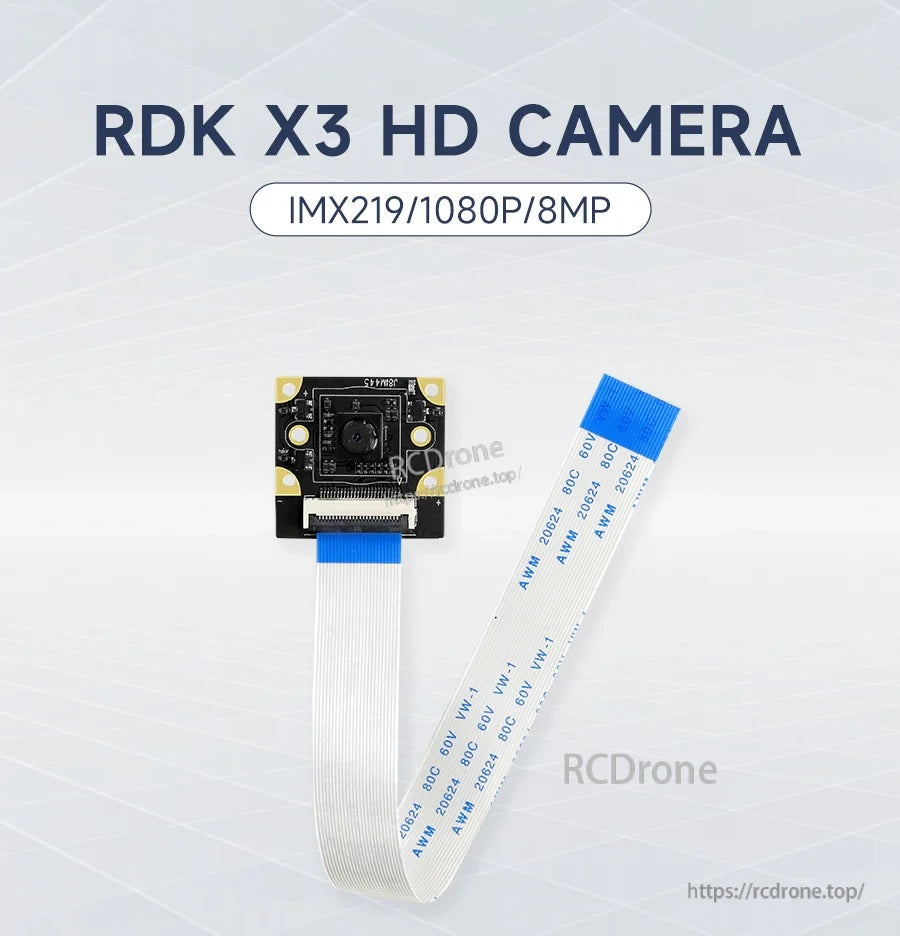

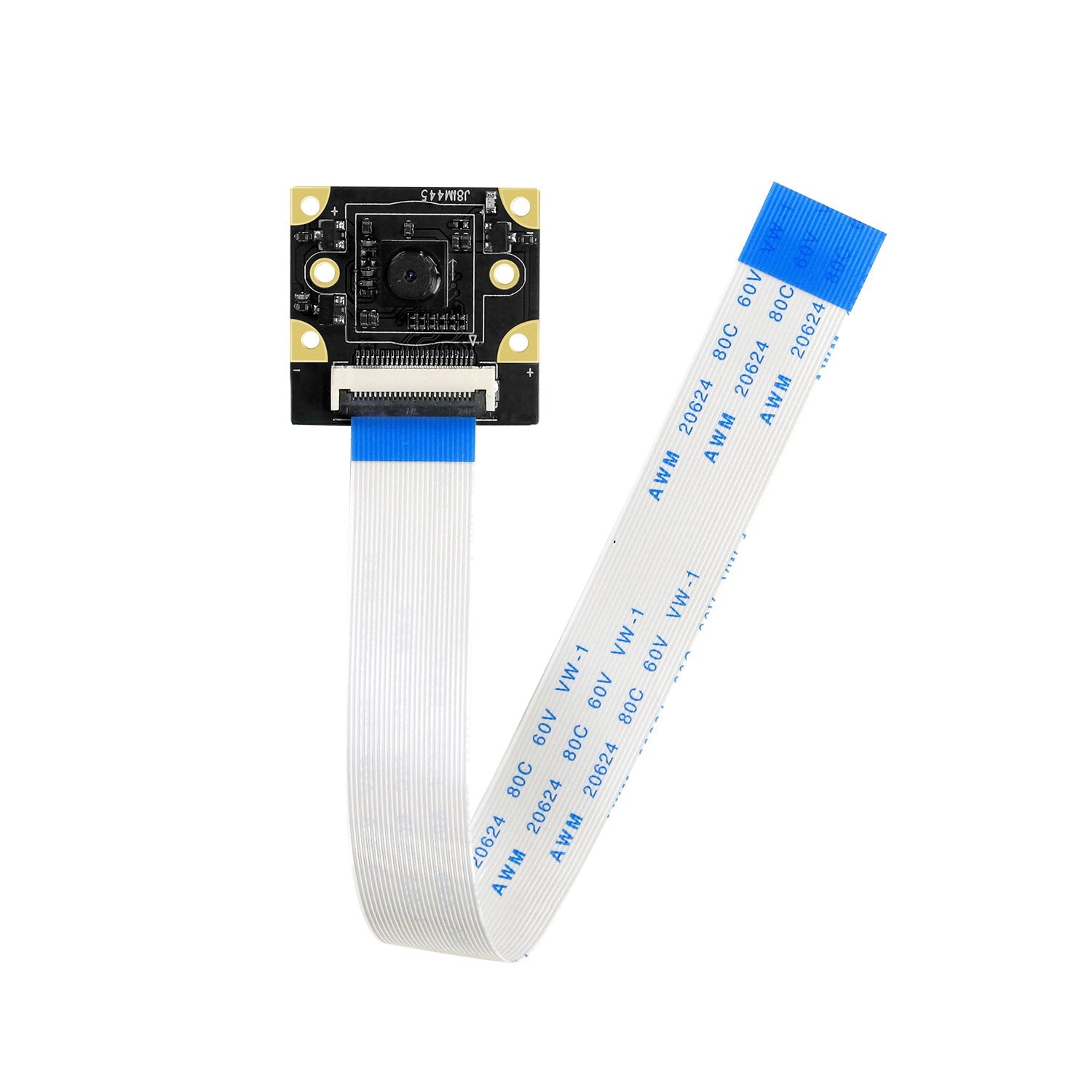

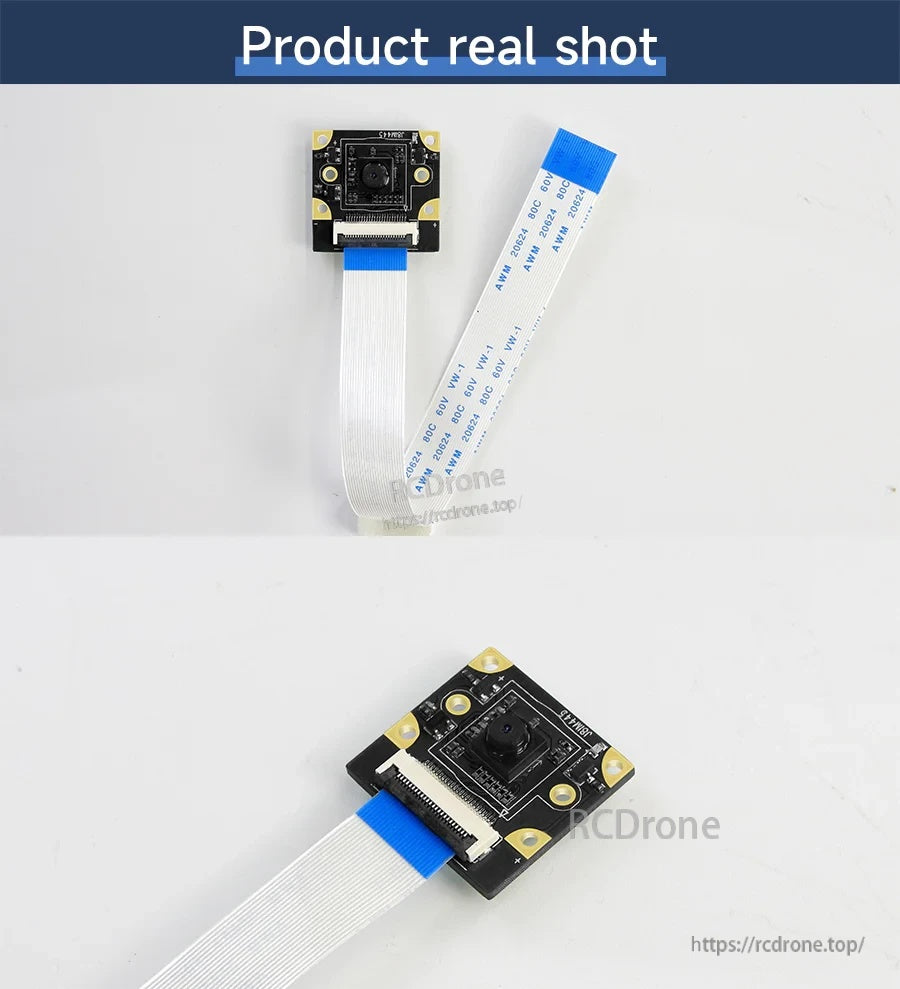

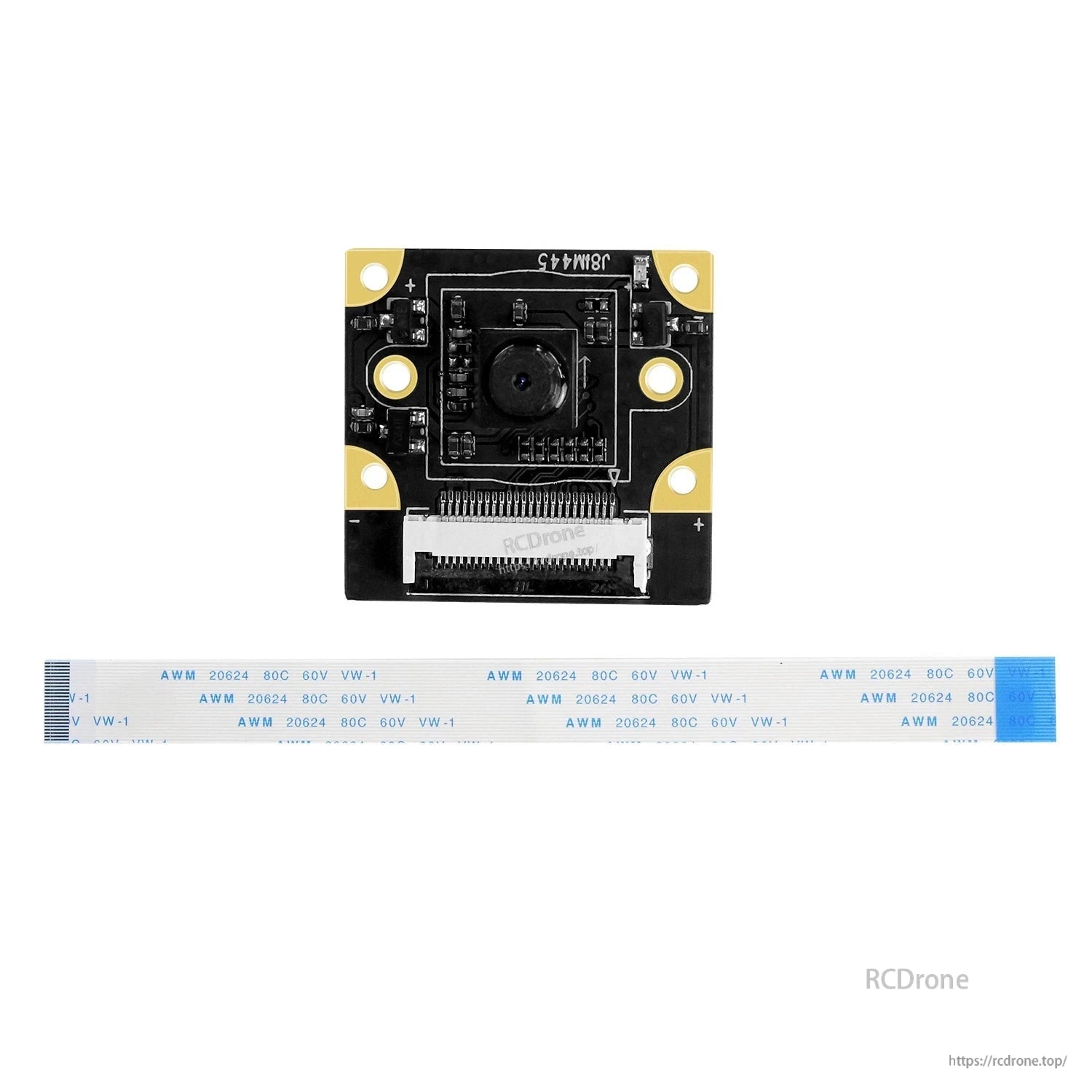

Le viste ravvicinate evidenziano la scheda della camera compatta e il cavo a nastro CSI a 24 pin incluso per la RDK X3.
