Yahboom YB-SG90 9g Micro Servo Digitale Motoriduttore 4,8-6,0V PWM 0-180° per Robot e Auto RC

Yahboom

$9.56 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Versione Servo in plastica blu Servo HQ in plastica nera Servo in metallo nero

Quantità 1PZ 2PCS 4PCS

Quantità

Visualizza dettagli completi

Panoramica

Il servomotore Yahboom SG90 è un servomotore micro da 9g progettato per il controllo della larghezza dell'impulso PWM in progetti di movimento compatti. Utilizza un'interfaccia a 3 pin (VCC, GND, IO), supporta un intervallo di rotazione da 0 a 180° ed è destinato a progetti fai-da-te elettronici, auto intelligenti, robot e bracci robotici.

Per assistenza con il cablaggio o la selezione, contattare [email protected] or visitare https://rcdrone.top/.

Caratteristiche principali

Collezione servo 9g: risposta rapida / alta efficienza / lunga vita
Interfaccia di controllo a tre fili: VCC, GND, IO
Controllo della larghezza dell'impulso PWM; intervallo di larghezza dell'impulso 500–2500 us corrispondente a 0–180° (parametri dipendenti dal modello elencati di seguito)
Angolo di rotazione ampio di 180°
Descrizione del controllo del servo digitale MCU: microprocessore interno amplifica il segnale da 50 impulsi/s a 300 impulsi/s per migliorare la risposta; riduce il dead band per meno jitter e maggiore precisione/potenza di mantenimento
Descrizione della protezione dell'alimentazione (disponibilità dipende dalla versione): se il servo rimane bloccato per più di 5 secondi, l'alimentazione viene interrotta per proteggere il motore e prolungare la vita utile (notato come disponibile per il servo in metallo nero 9G e il servo di alta qualità in plastica nera)
Si consiglia di utilizzare con un controller per servo (accessorio)

Specifiche

Parametro	9G Servo Digitale in Plastica (Classico)	9G Servo Digitale in Plastica (Alta qualità) (YB-SG90)	9G Servo Digitale in Metallo
Tensione di lavoro	4.8–6.0V DC	4.8–6.0V DC	4.8–6.0V DC
Corrente a vuoto	90 mA (4.8V)	80 mA (4.8V)	150 mA (4.8V)
Velocità a vuoto	0.13 sec/60° (4.8V)	0.14 sec/60° (4.8V)	0.13 sec/60° (4.8V)
Momento torcentale del rotore bloccato	1.3 kgf.cm (4.8V)	1.3 kgf.cm (4.8V)	1.3 kgf.cm (4.8V)
Corrente del rotore bloccato	750 mA (4.8V)	650 mA (4.8V)	700 mA (4.8V)
Intervallo di larghezza dell'impulso	500–2500 us corrispondente a 0–180°	500–2500 us corrispondente a 0–180°	500–2500 us corrispondente a 0–180°
Precisione angolare	180° ± 3°	180° ± 1°	180° ± 1°
Larghezza della banda morta	8 us	3 us	3 us
Tipo di braccio oscillante	20T / Φ4.9 mm	40T / Φ4.9 mm	40T / Φ4.85 mm
Lunghezza della linea del servo	250 mm ± 5 mm	245 mm ± 5 mm	245 mm ± 5 mm
Materiale degli ingranaggi	Ingranaggio in plastica	Ingranaggio in plastica	Ingranaggio in metallo
Materiale dell'albero di uscita	Albero in plastica	Albero in plastica	Albero in metallo
Materiale della scocca	ABS	ABS	ABS
Modalità di controllo	Controllo della larghezza dell'impulso PWM	Controllo della larghezza dell'impulso PWM	Controllo della larghezza dell'impulso PWM
Durata di vita	200.000 cicli (Min)	1.000.000 cicli (Min)	500.000 cicli (Min)
Peso	9 ± 0,5 g	10 ± 0,5 g	13,5 ± 0.5 g
Caratteristica	Accessibile, conveniente	Silenzioso, alta precisione, lunga durata	Ingranaggio in metallo, alta precisione, alta resistenza e lunga durata

Dimensione del prodotto (dimensioni mostrate)

Questi tre servomotori hanno la stessa dimensione.
Valori mostrati: 32.50, 27.80, 8.56, 12.00, Φ2.20, 23.0, 16.30, 23.20, 27.30 (unità non specificata).

Riferimento del segnale di controllo PWM

Larghezza dell'impulso del segnale di ingresso (ciclo: 20 ms)
0.5 ms → 0°
1.0 ms → 45°
1.5 ms → 90°
2.0 ms → 135°
2.5 ms → 180°

Applicazioni

Esperimento creativo elettronico / fai-da-te elettronico
Auto intelligente, auto RC
Robot, braccio robotico

Guide / Documenti

Link al tutorial Yahboom: https://www.yahboom.net/study/SG90-Servo. I materiali forniti sono descritti come comprendenti codice di guida per schede di sviluppo e tutorial correlati (Arduino, micro:bit, MSPM0, Raspberry Pi Pico, Raspberry Pi, STM32), e routine descritte come basate sul microcontrollore MSPM0G3507 con documentazione per routine KEIL e CCS.

Elenco di imballaggio

I dettagli dell'elenco di imballaggio non sono specificati nel testo fornito.

Dettagli

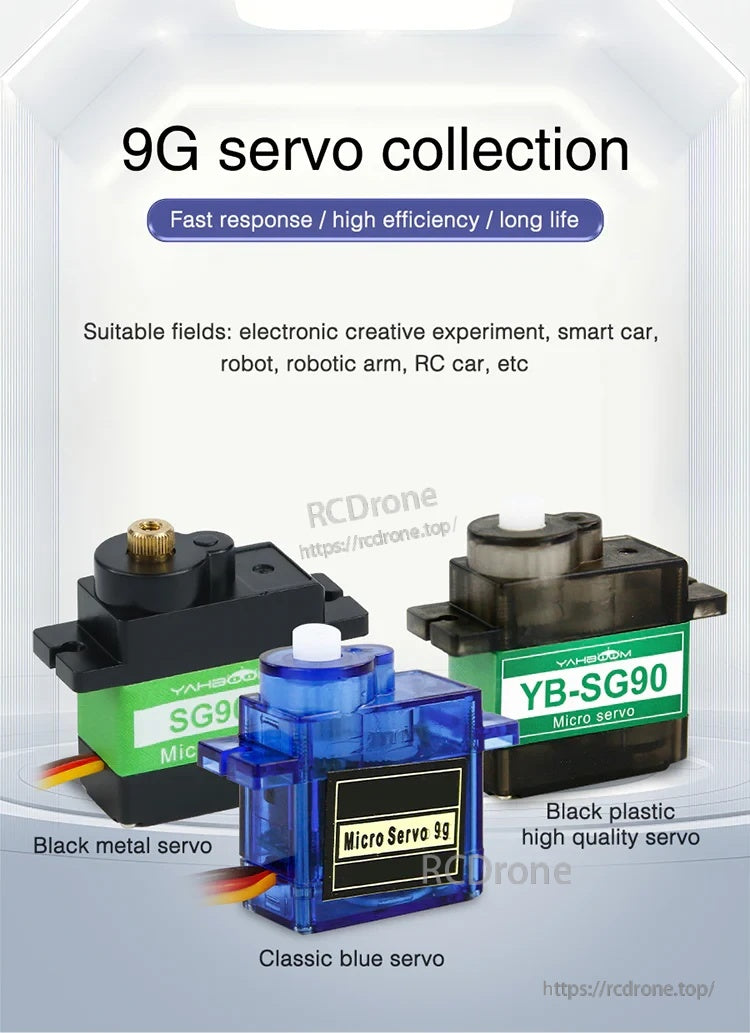

Yahboom YB-SG90 9g Digital Micro Servo collection with classic blue, black high-quality, and metal versions

Tre opzioni di micro servo da 9g coprono tutto, dalle costruzioni economiche a configurazioni di ingranaggi più precise o più forti.

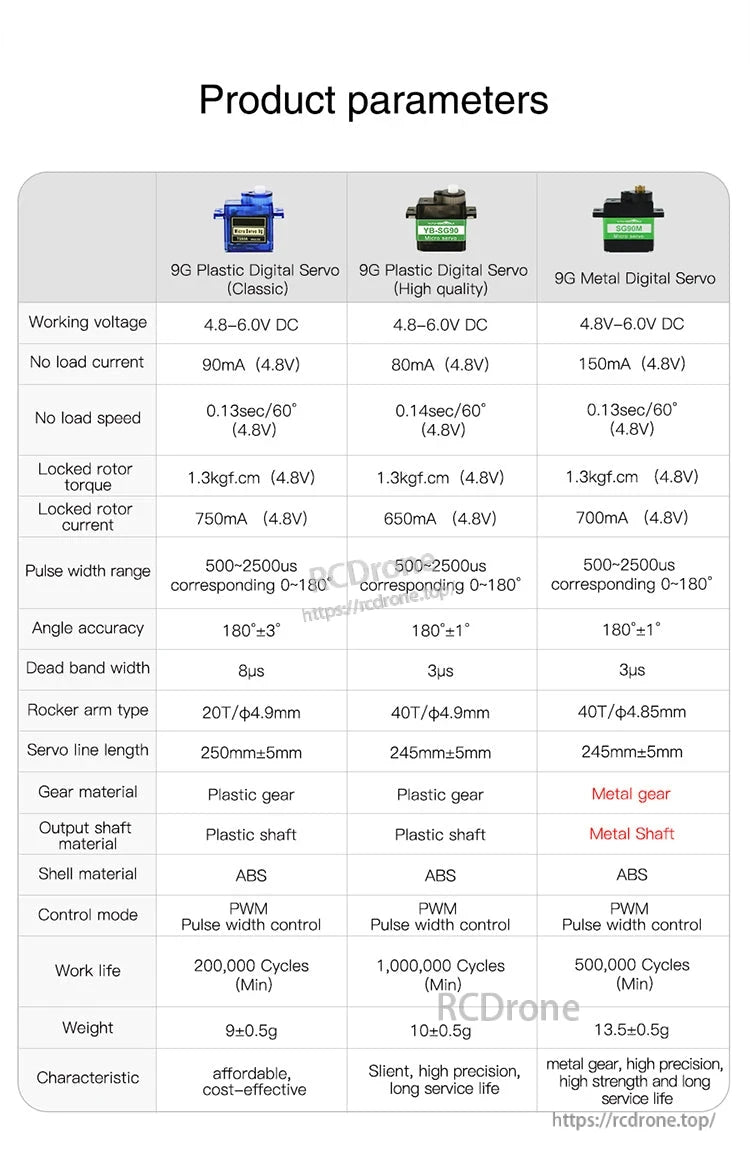

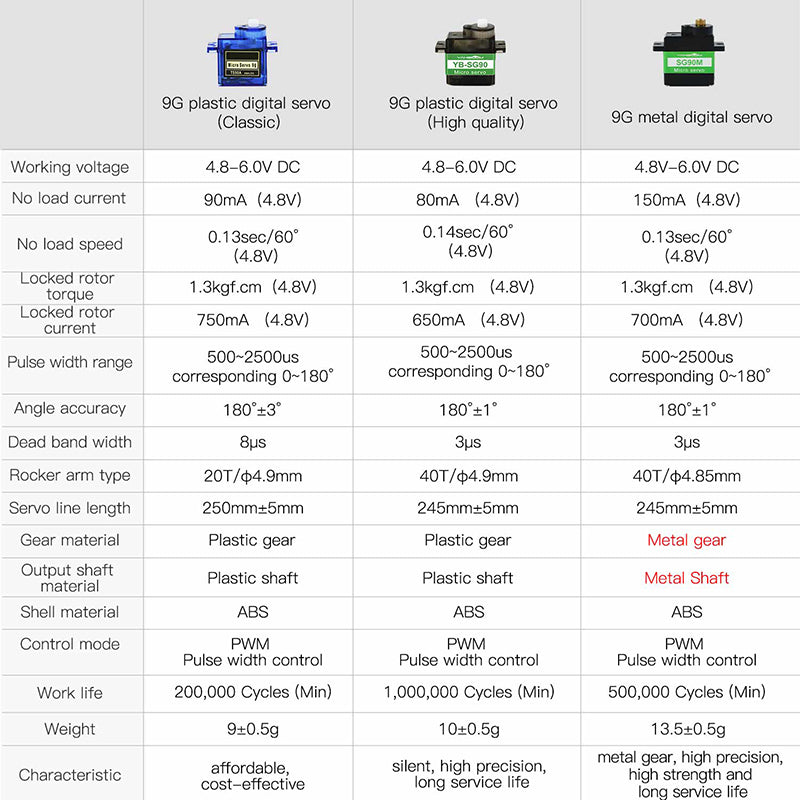

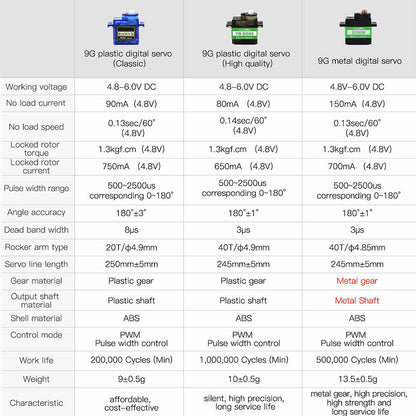

YB-SG90 and 9g servo product parameters table: voltage, speed, torque, current, dead band, gear materials

Confronta tensione di lavoro, velocità, coppia e materiali degli ingranaggi tra le varianti di servo digitale da 9g per scegliere quello giusto.

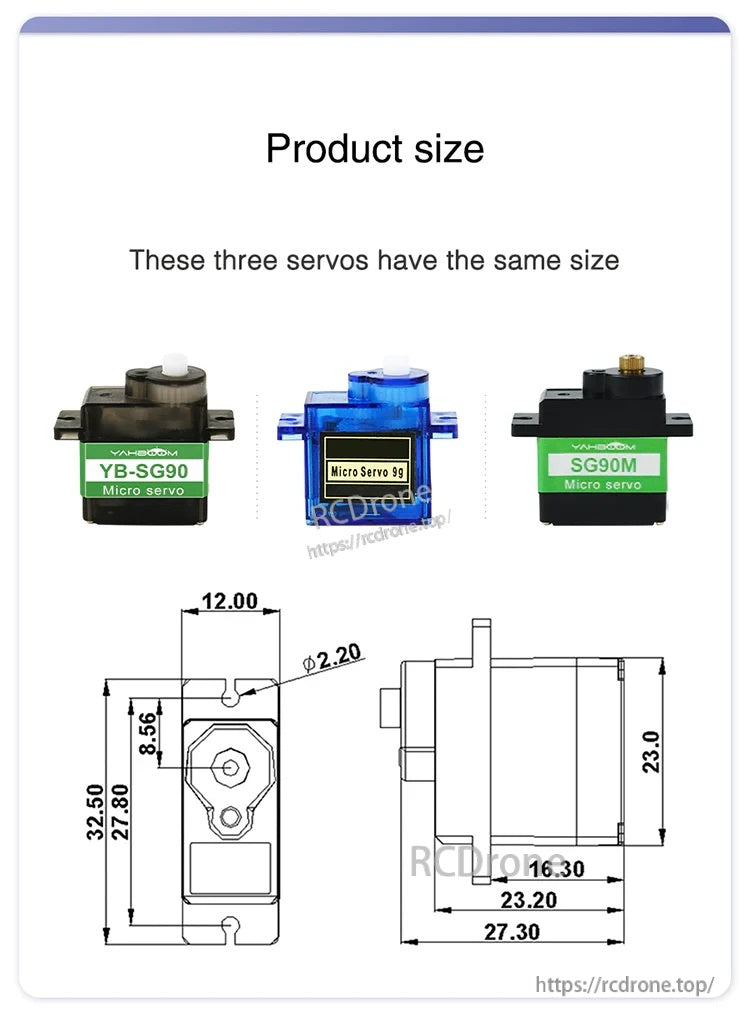

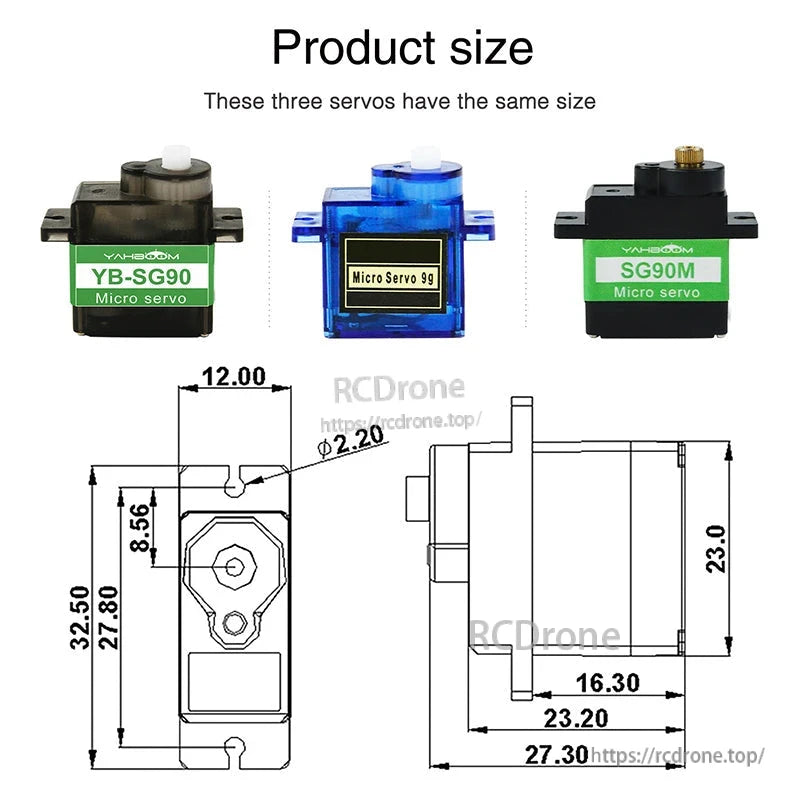

9g micro servo dimensions drawing with overall size measurements and mounting hole spacing

Le dimensioni standard di tipo SG90 aiutano a confermare l'adattamento per supporti, bracci robotici e piccoli supporti per sterzo.

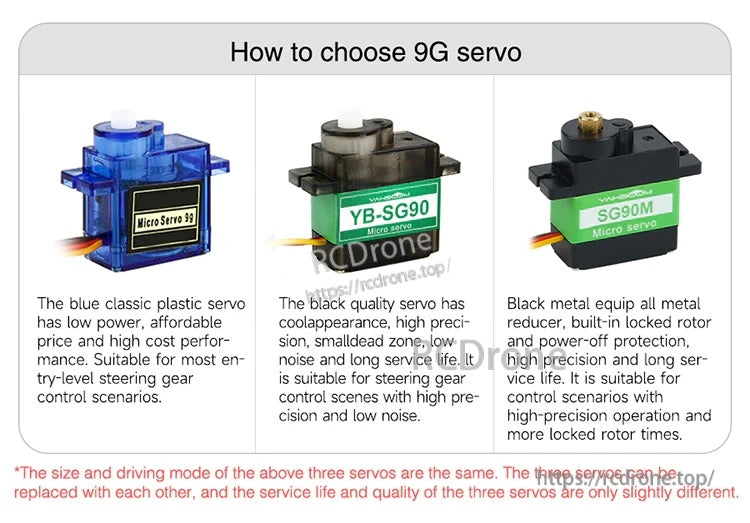

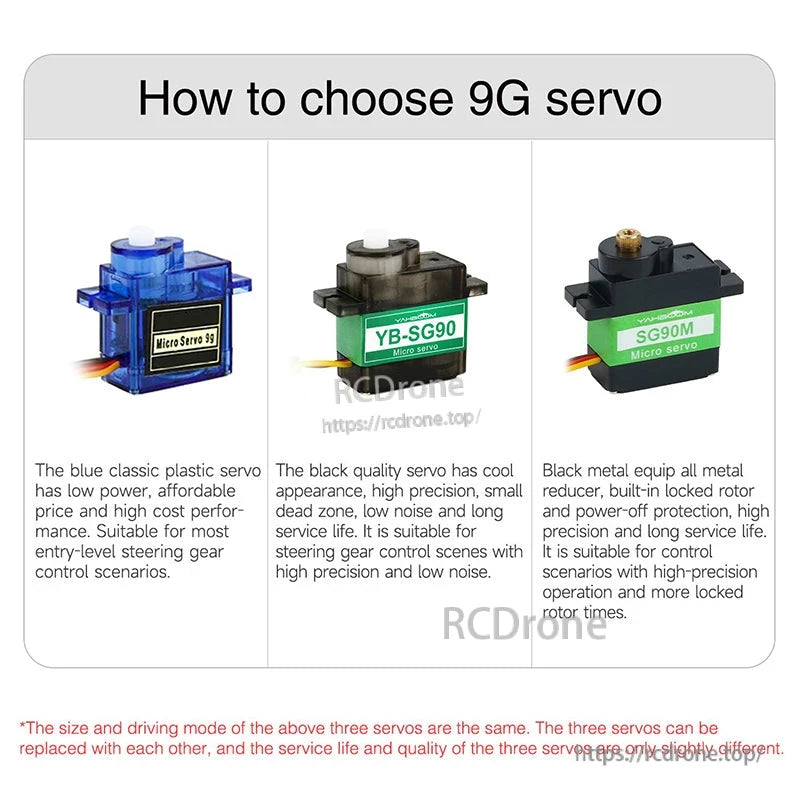

Guide to choosing a 9g servo: classic plastic, black high-quality plastic, and black metal gear versions

Scegli plastica classica per il costo, plastica di alta qualità per una migliore precisione e minore rumore, o ingranaggi in metallo per carichi più pesanti.

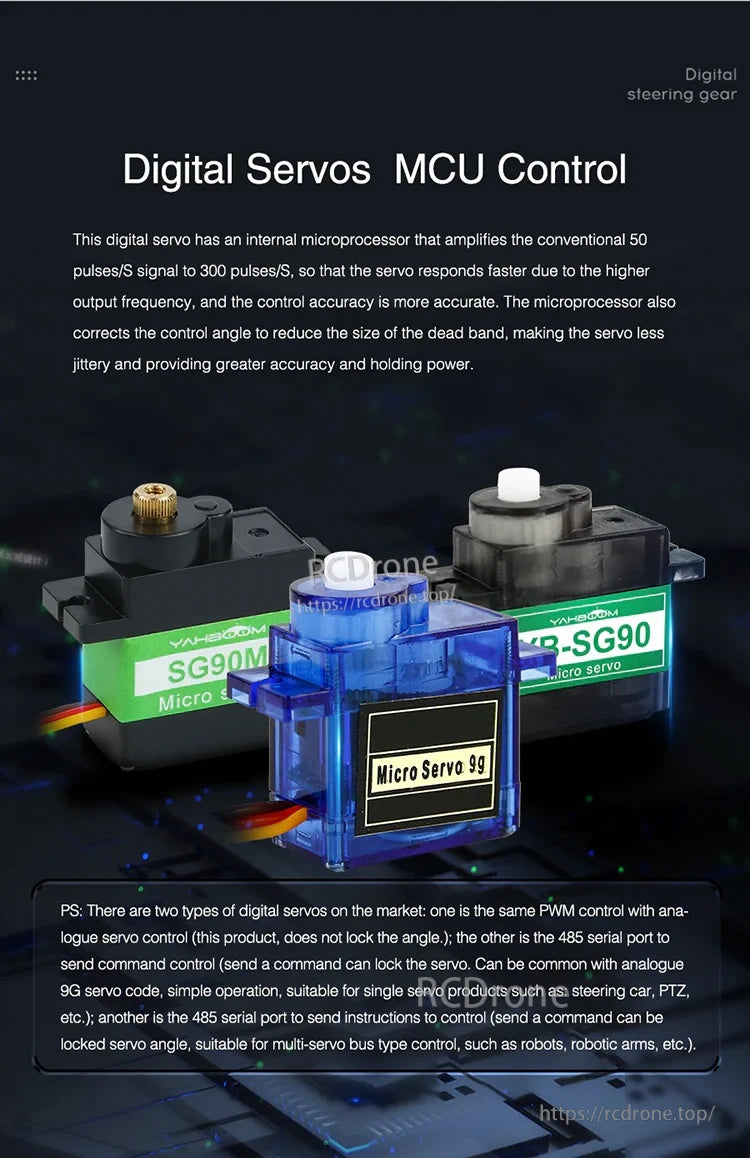

Digital servo MCU control overview highlighting faster response, reduced dead band, and improved holding power

Il controllo digitale MCU migliora la reattività e riduce il jitter per un movimento più fluido e una tenuta più stabile.

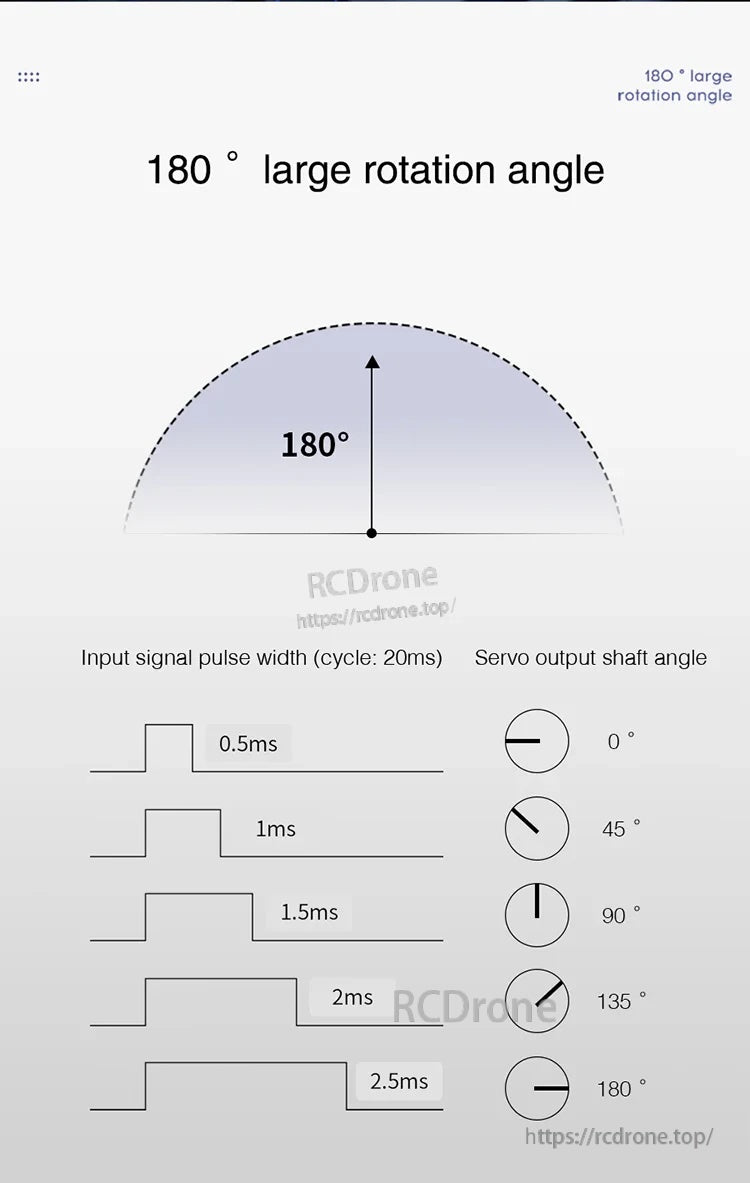

PWM pulse-width chart for 0–180° servo angle control with 0.5–2.5 ms pulse examples

La larghezza dell'impulso PWM si mappa direttamente all'angolo di uscita per un controllo della posizione semplice da 0 a 180°.

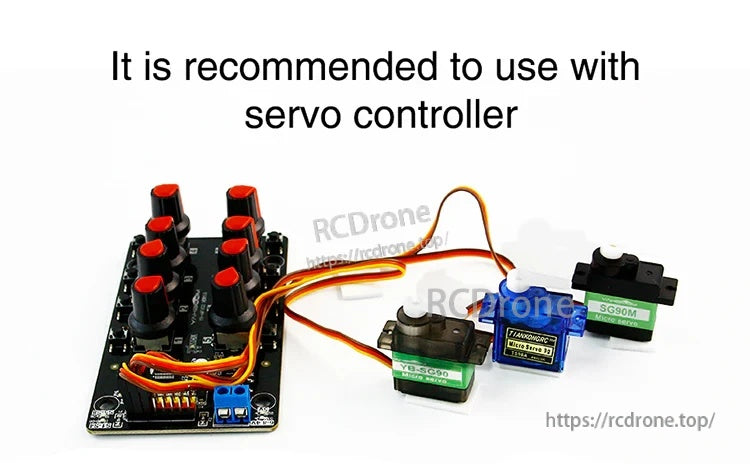

Servo controller connected to multiple 9g servos with 3-wire leads for PWM control testing and setup

Abbinare un controller servo rende più facile testare angoli, punti finali e direzione prima di installarlo in un progetto.

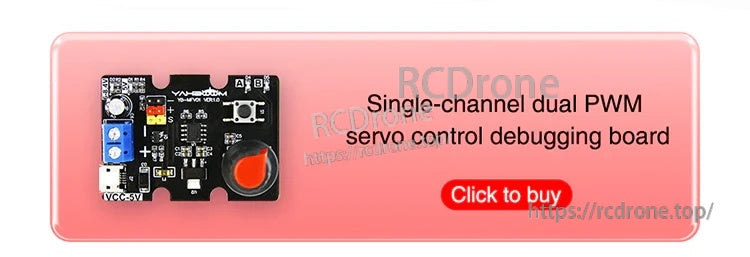

Single-channel dual-PWM servo control debugging board with dial and terminal blocks

8-channel dual-PWM servo control debugging board with multiple knobs for servo outputs

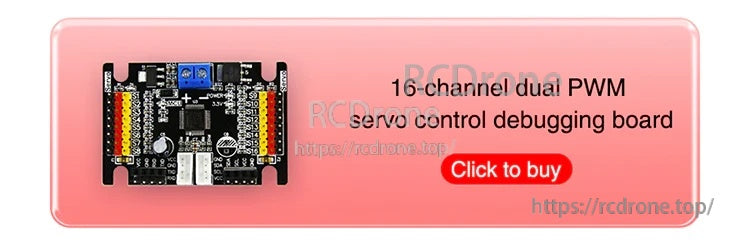

16-channel dual-PWM servo control debugging board with pin headers and power terminals

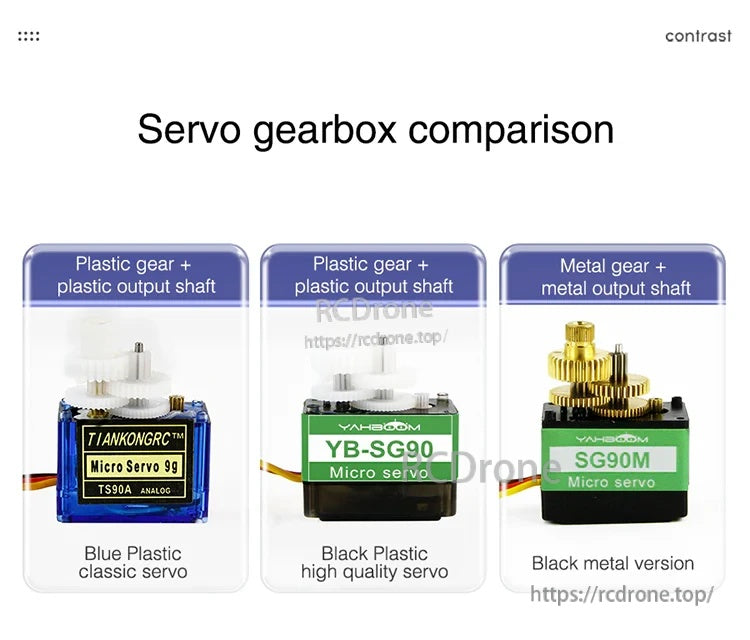

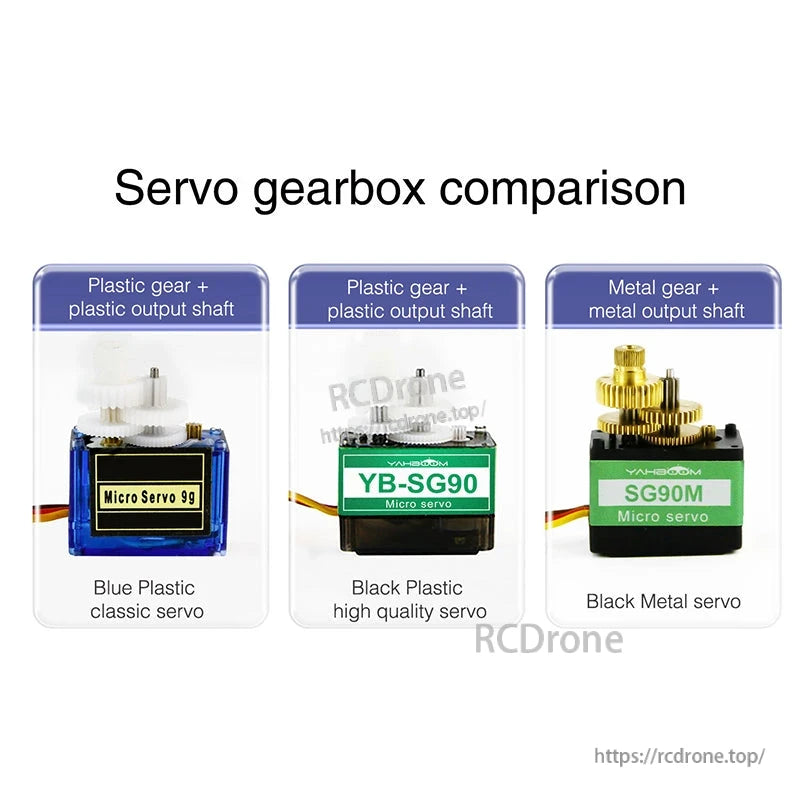

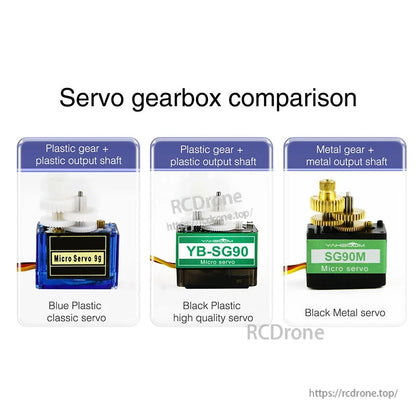

Servo gearbox comparison: plastic gear/plastic shaft vs metal gear/metal shaft on 9g servos

Il materiale degli ingranaggi influisce sulla durata e sulla capacità di carico: plastica per carichi leggeri, metallo per applicazioni ad alta tensione.

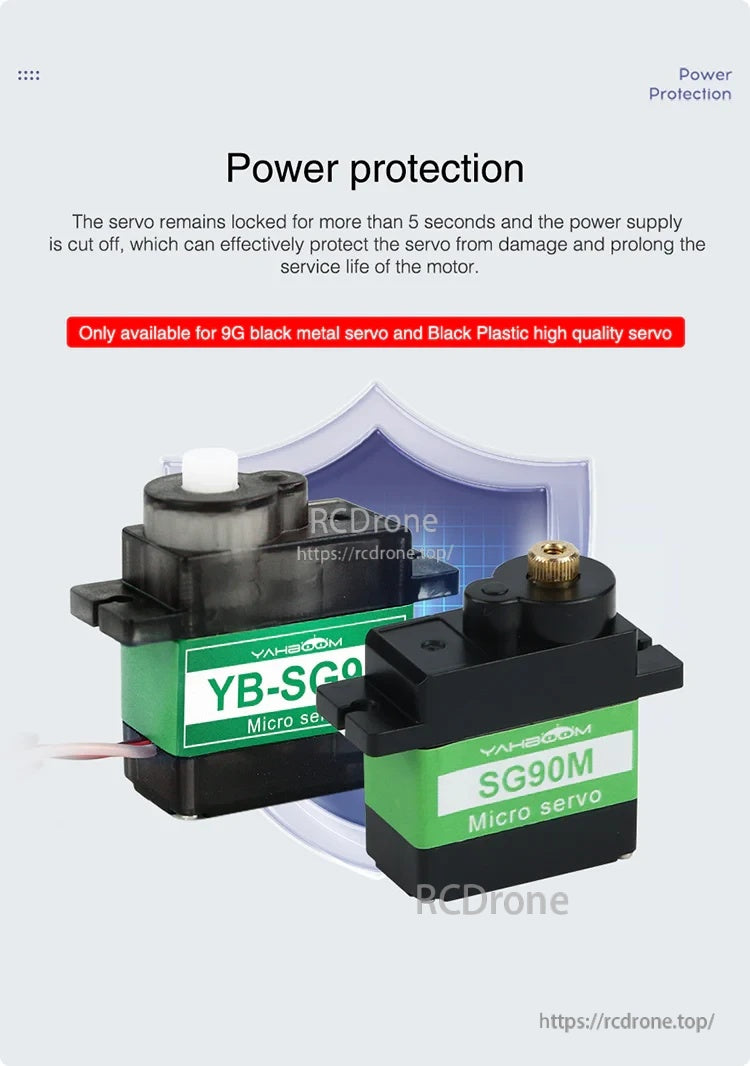

Power protection feature note for select 9g servos, cutting power after prolonged lock to protect the motor

Alcune versioni aggiungono protezione da blocco del rotore per aiutare a prevenire danni durante i blocchi e prolungare la vita utile.

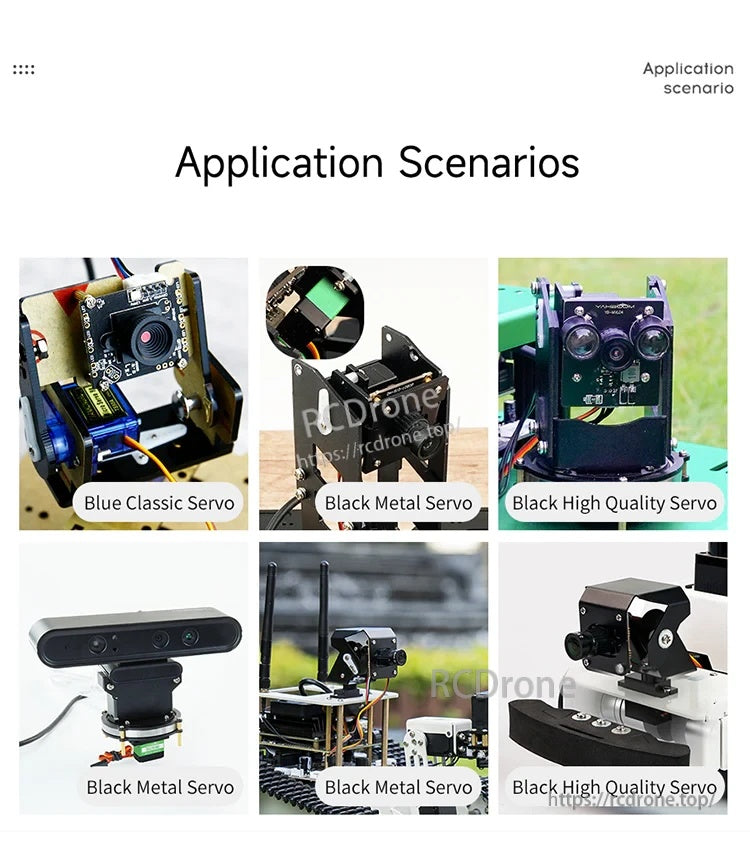

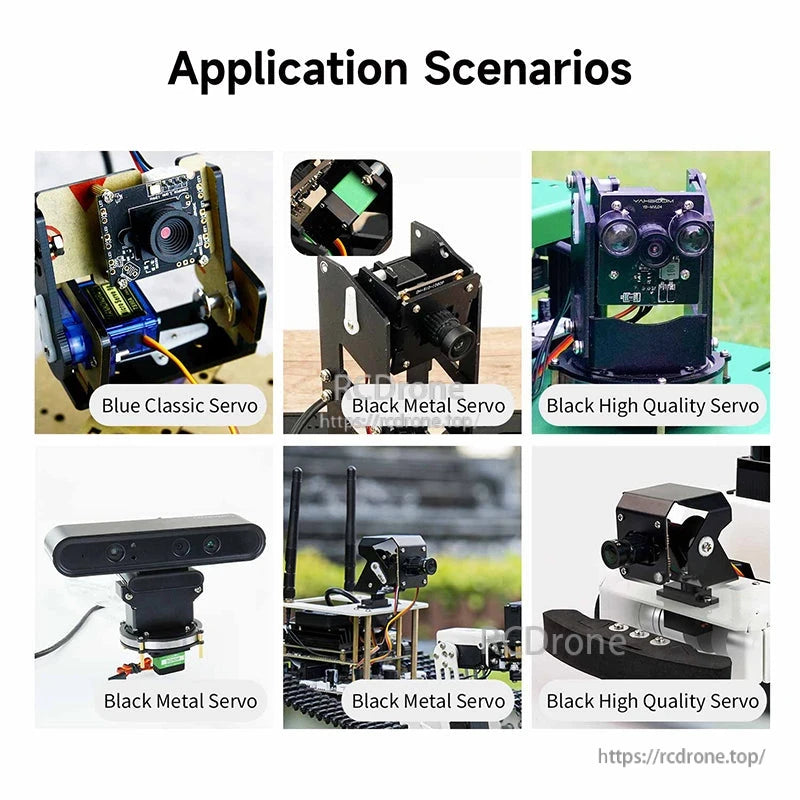

Application scenarios collage showing 9g servos used in robotics, gimbals, and small motion mechanisms

Un servo compatto da 9g è una scelta comune per la robotica fai-da-te, auto intelligenti e piccoli meccanismi attuatori.

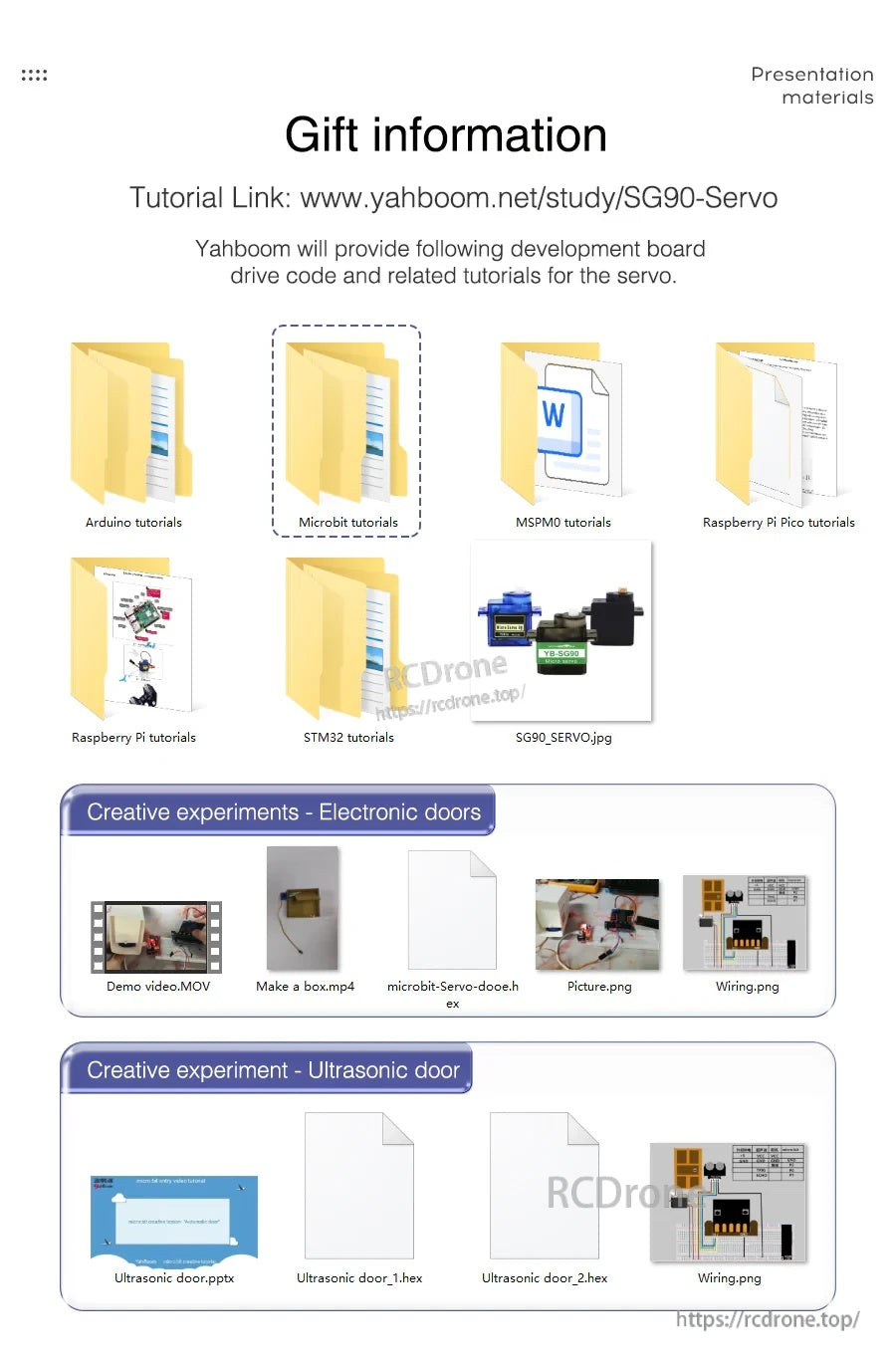

Tutorial and resource information for SG90 servo projects, including Arduino, STM32, and Raspberry Pi folders

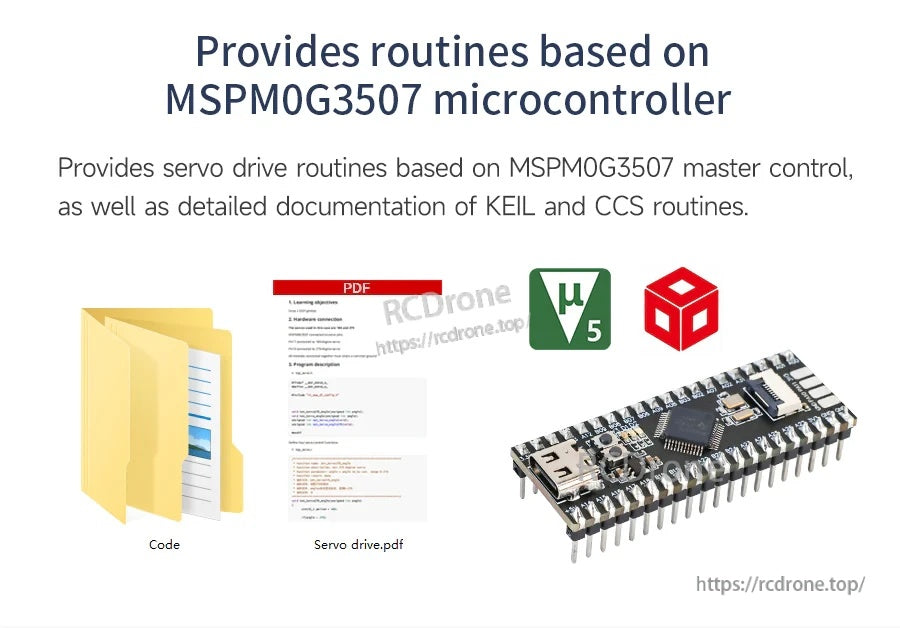

MSPM0G3507 microcontroller servo drive routines and documentation icons for KEIL and CCS

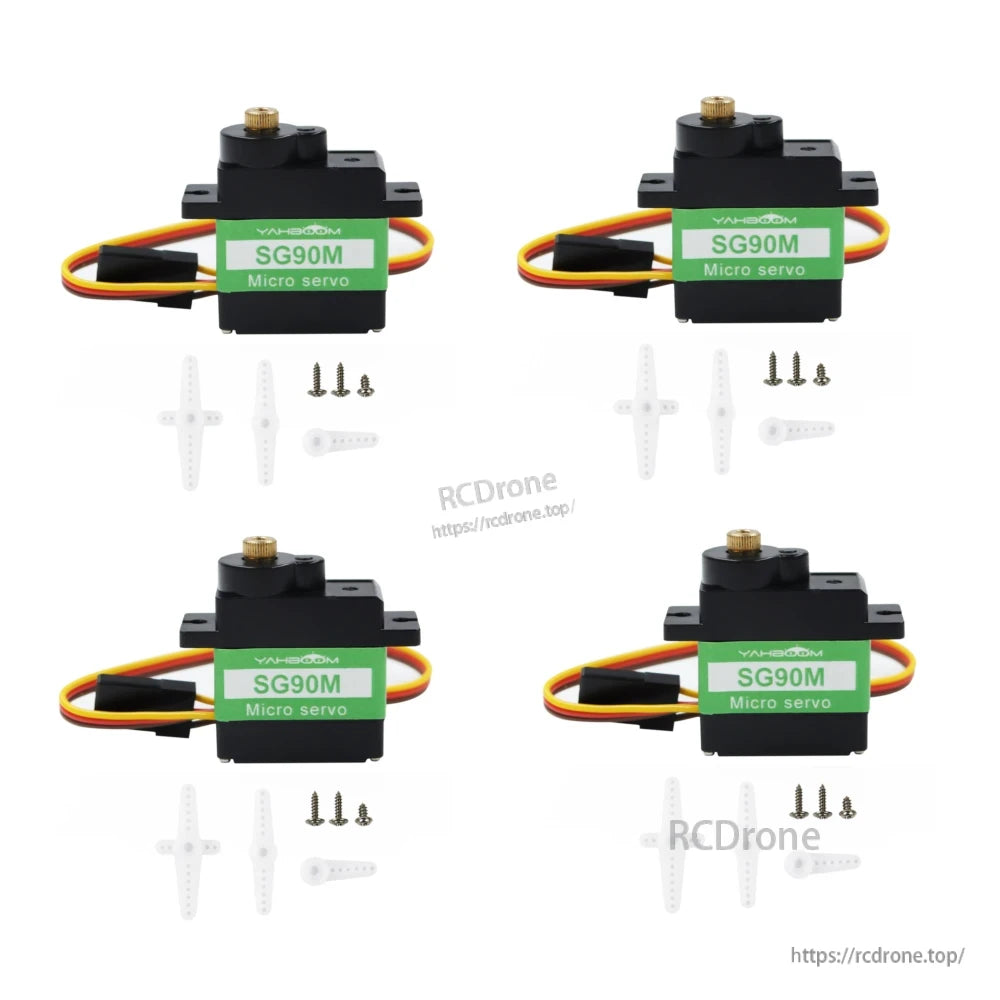

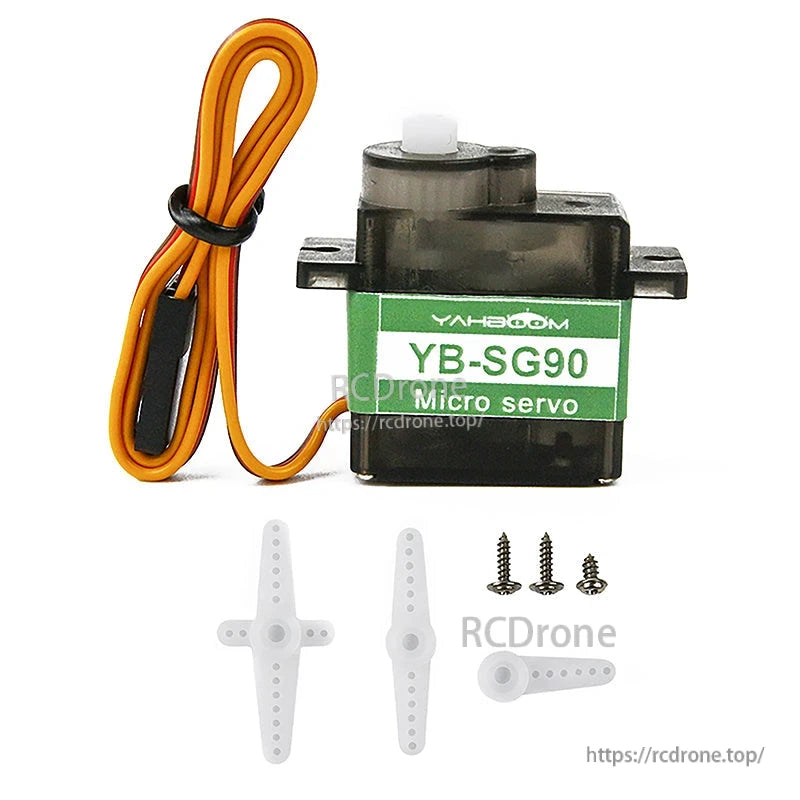

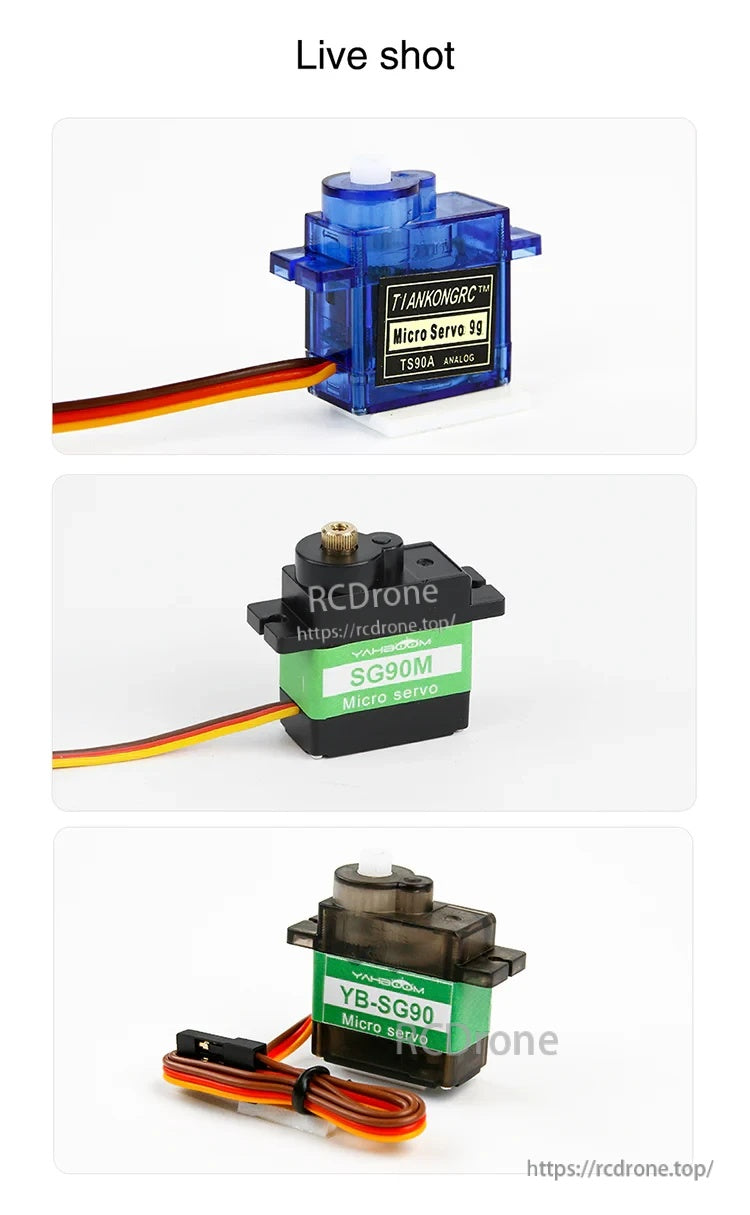

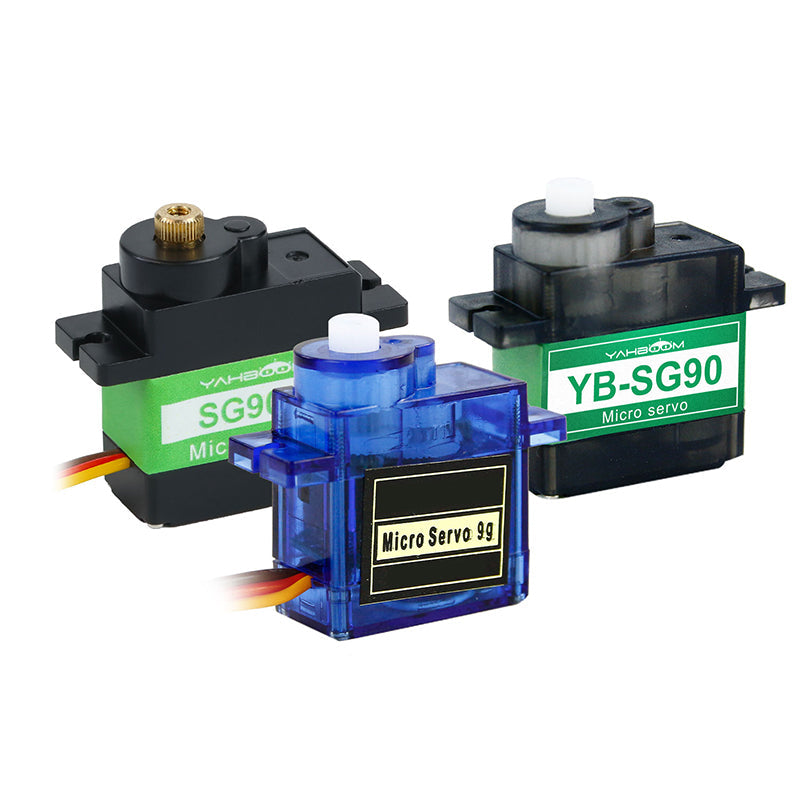

Yahboom YB-SG90 9g Digital Micro Servo live photos showing blue classic, black metal, and black YB-SG90 units

Le viste reali del prodotto evidenziano il cavo a 3 fili e il fattore di forma standard del micro servo da 9g in tutte le versioni.

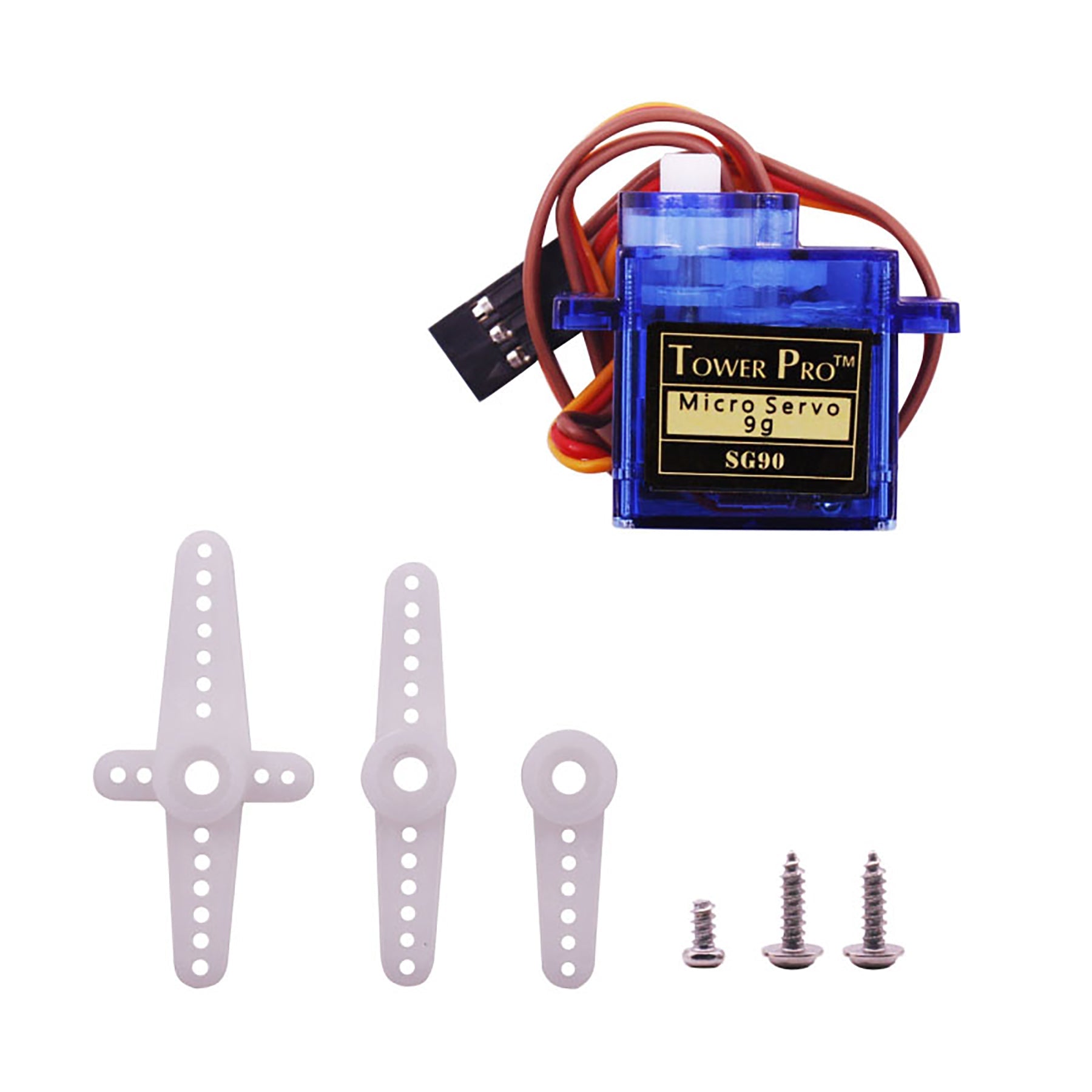

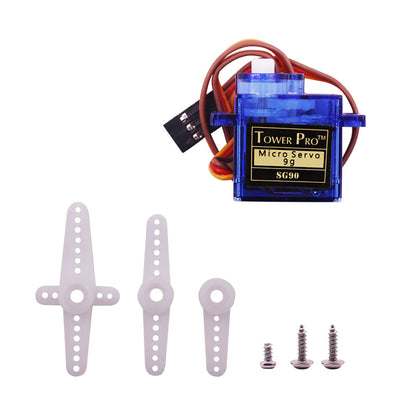

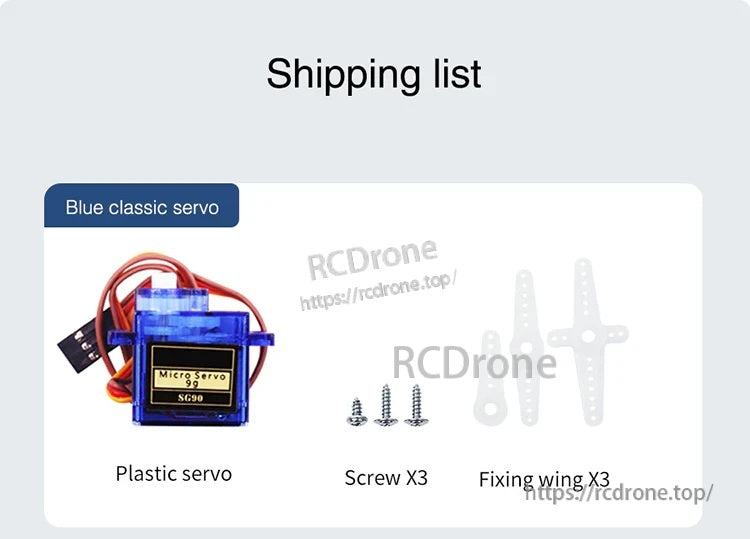

Packing list for blue classic 9g servo: servo unit, three screws, and three servo horns (fixing wings)

Ogni kit include il servo più le viti di montaggio e un set di corna per installazioni comuni di collegamento e supporto.

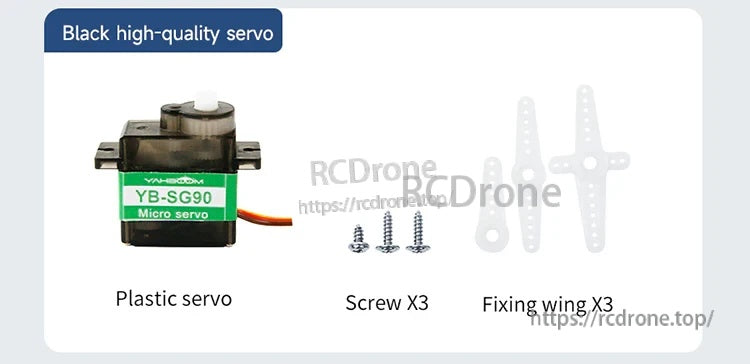

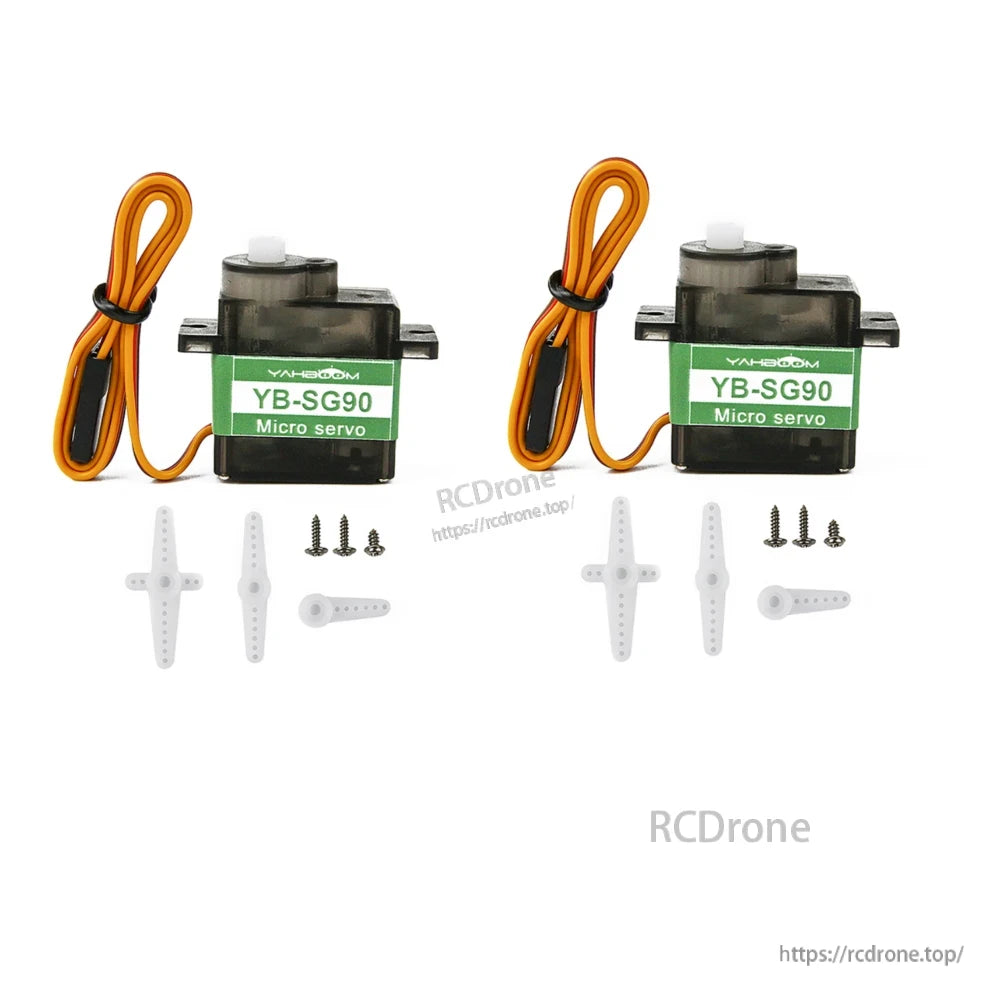

Packing list for black high-quality YB-SG90 servo: servo unit, three screws, and three servo horns (fixing wings)

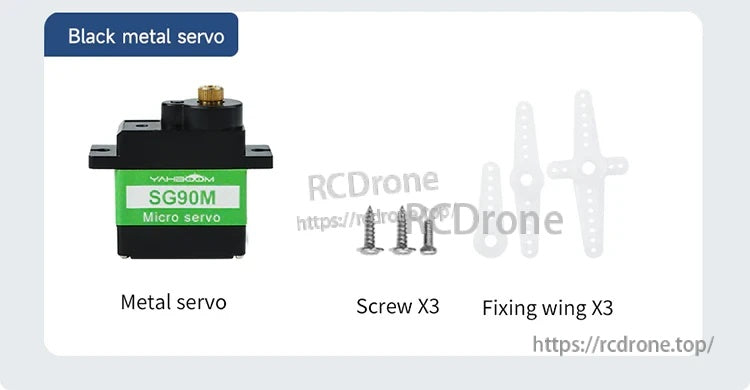

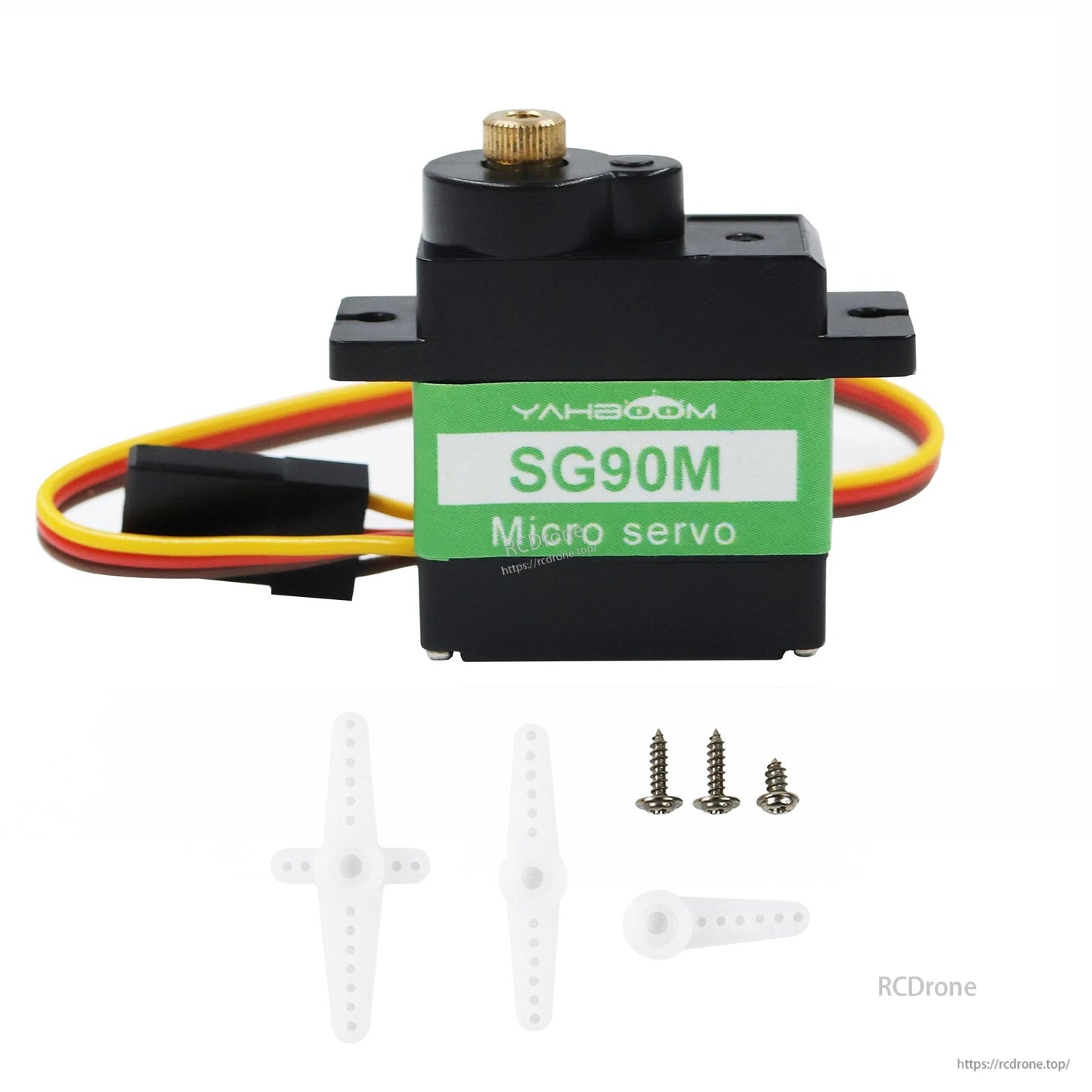

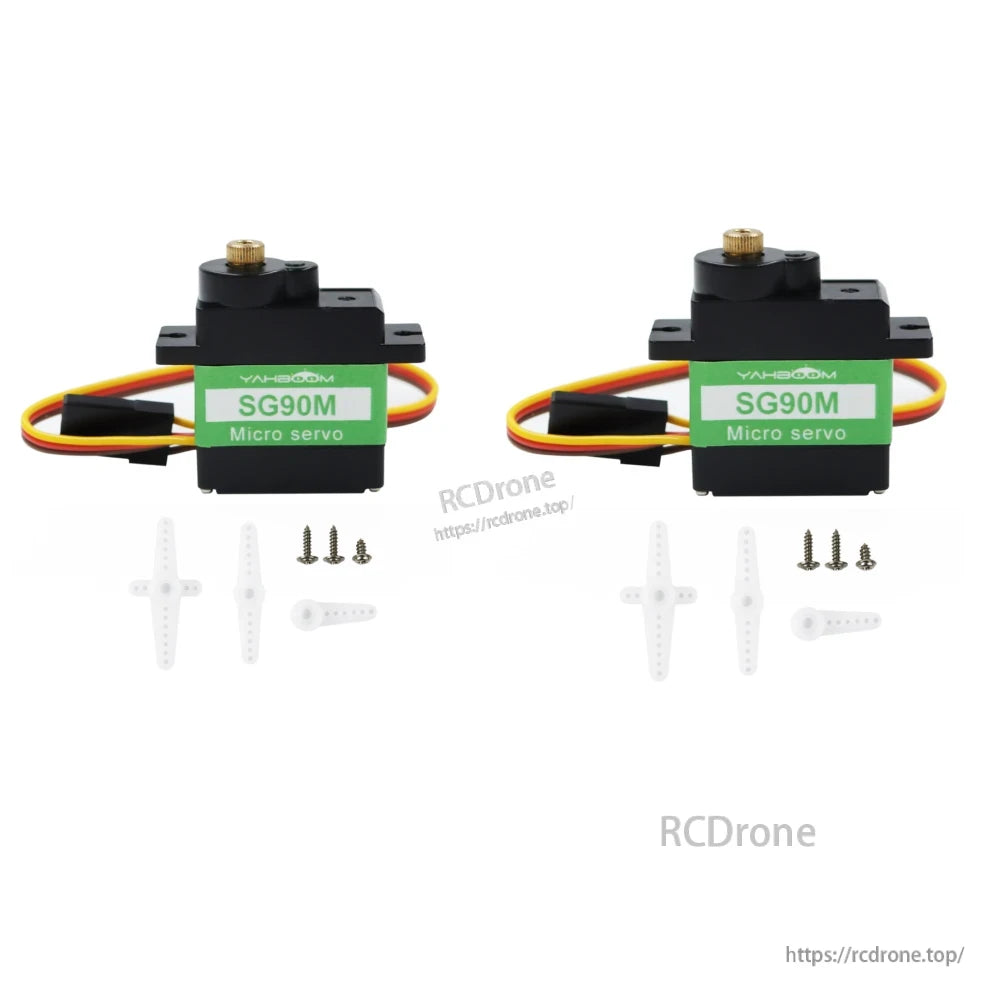

Yahboom SG90M metal micro servo with mounting screws and three white servo horns (fixing wings)

Il micro servo Yahboom SG90M viene fornito con tre viti di montaggio e tre corna per servo per un'installazione e configurazioni di collegamento semplici.
