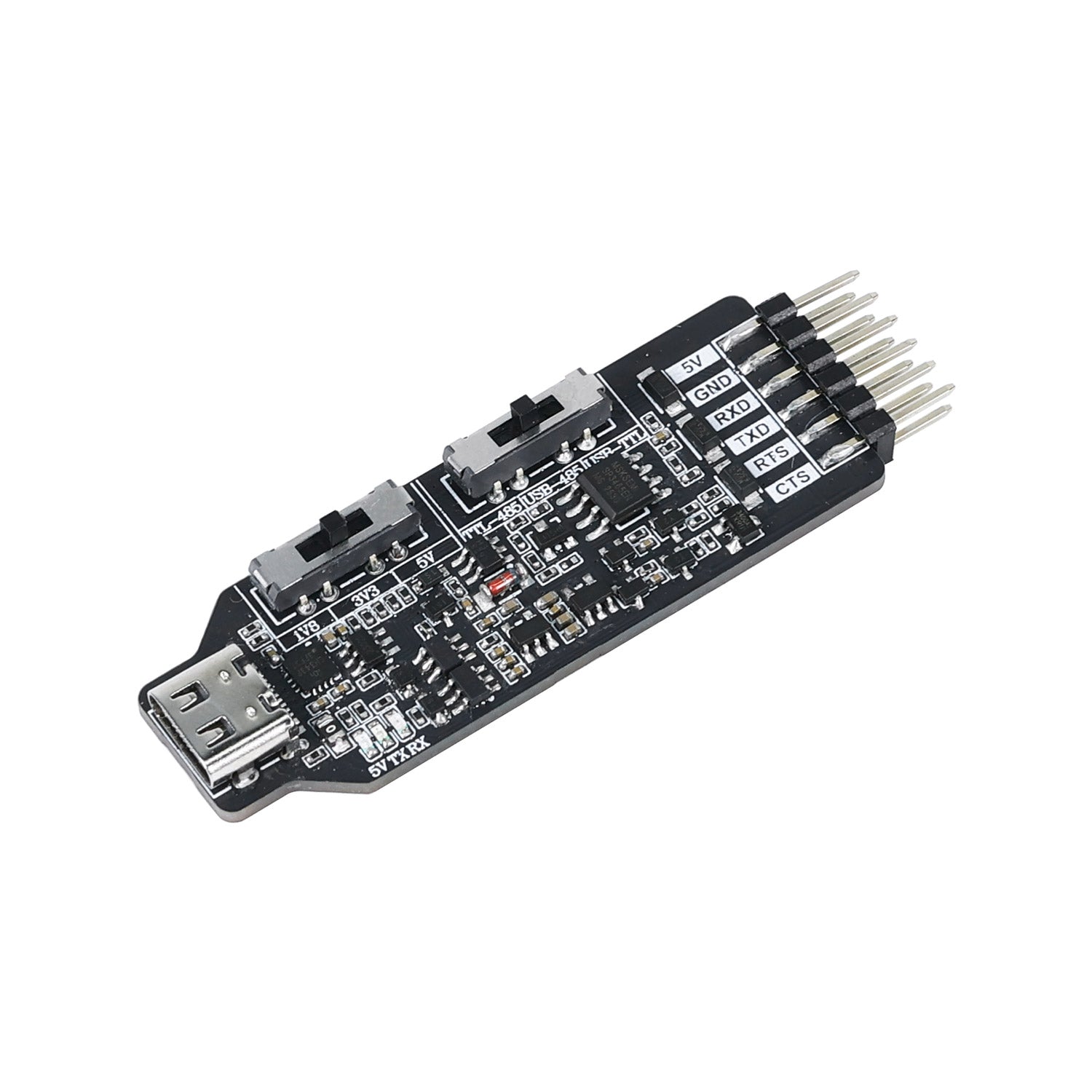

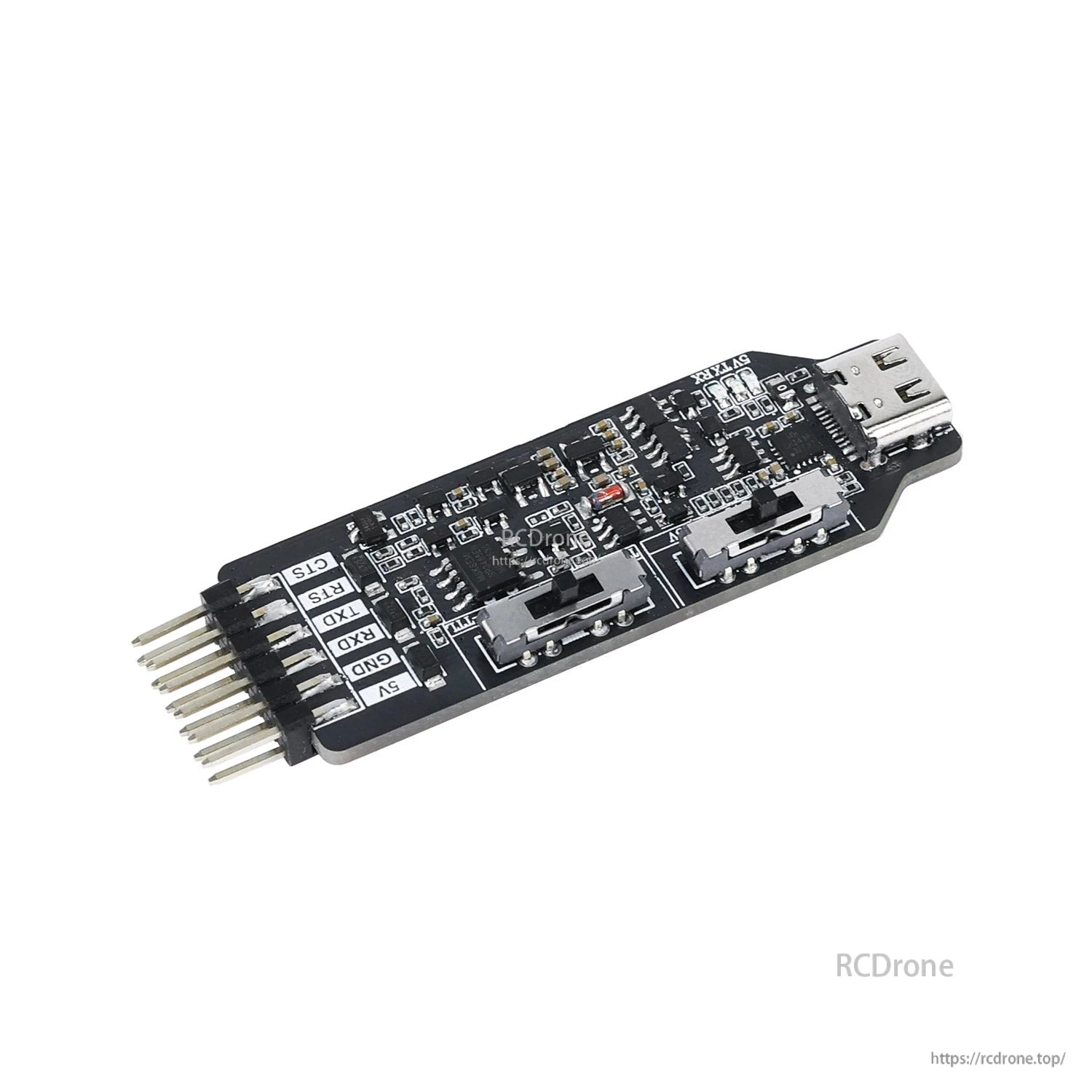

Modulo seriale multifunzione Yahboom USB USB-TTL/RS485 1.8/3.3/5V per STM32 ESP32 RPi Jetson RDK

Panoramica

Il modulo seriale multifunzionale Yahboom USB è un modulo di comunicazione seriale che combina tre modalità di conversione su un'unica scheda compatta: USB a TTL, USB a RS485 e TTL a RS485. Supporta livelli TTL selezionabili di 1.8V/3.3V/5V, commutazione automatica della direzione del trasmettitore RS485 e comunicazione ad alta velocità per lo sviluppo embedded e il debug industriale con piattaforme come STM32, ESP32, Raspberry Pi, Jetson e RDK.

Caratteristiche principali

• 3 modalità operative tramite interruttore a bordo: USB-TTL / USB-RS485 / TTL-RS485
• Interruttore di selezione della tensione TTL: 1V8 / 3V3 / 5V
• Controllo del flusso TTL professionale: RTS (Richiesta di Invio) / CTS (Pronto per Inviare)
• Commutazione automatica del trasmettitore/recettore hardware RS485: controllo automatico della direzione TX/RX senza intervento software
• Luci indicatrici: indicatore di alimentazione a bordo e luci indicatrici del trasmettitore/recettore TX/RX (tre indicatori LED)
• Interfaccia USB Type-C: supporta l'inserimento reversibile
• Protezione & affidabilità: protezione TVS a bordo (soppressore di tensione transitoria), protezione da connessione inversa dell'ingresso, protezione ESD dei pin RS485-A/B, fusibile ripristinabile, diodo di protezione antistatica
• Nota sul livello CTS/RTS: quando la selezione della tensione TTL è impostata su 1.8V/3.3V, il livello CTS/RTS è 3.3V; quando impostato a 5V, il livello CTS/RTS è 5V

Specifiche

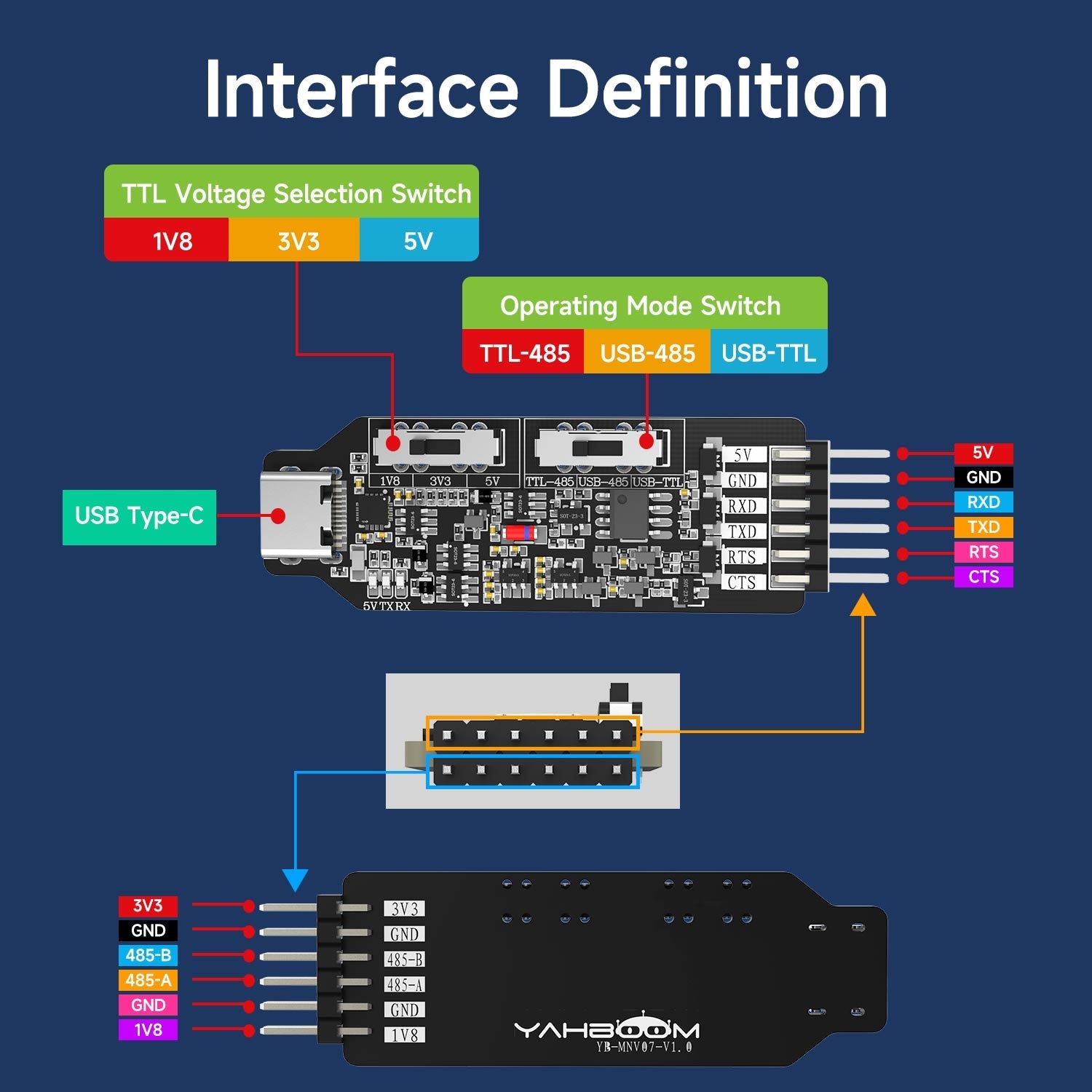

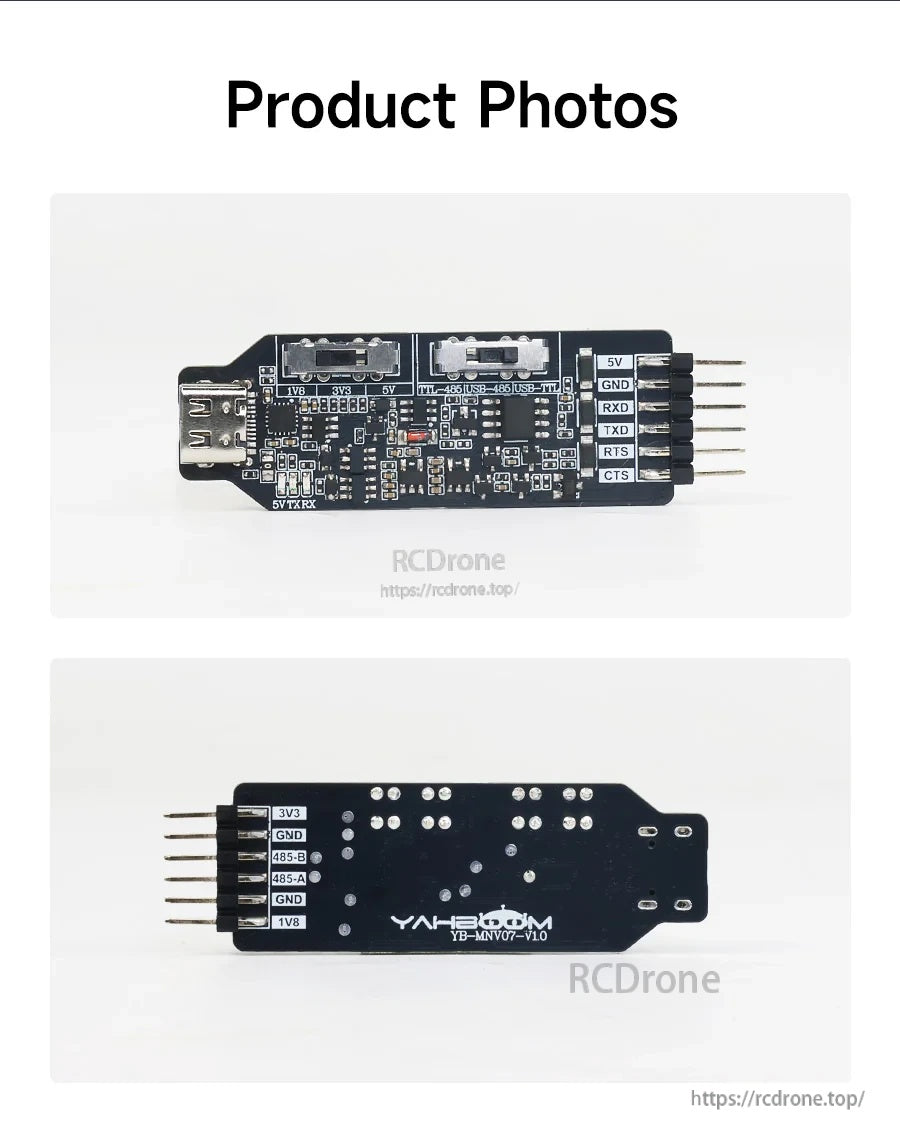

Interfacce / Pinout

• Intestazione TTL: 5V, GND, RXD, TXD, RTS, CTS

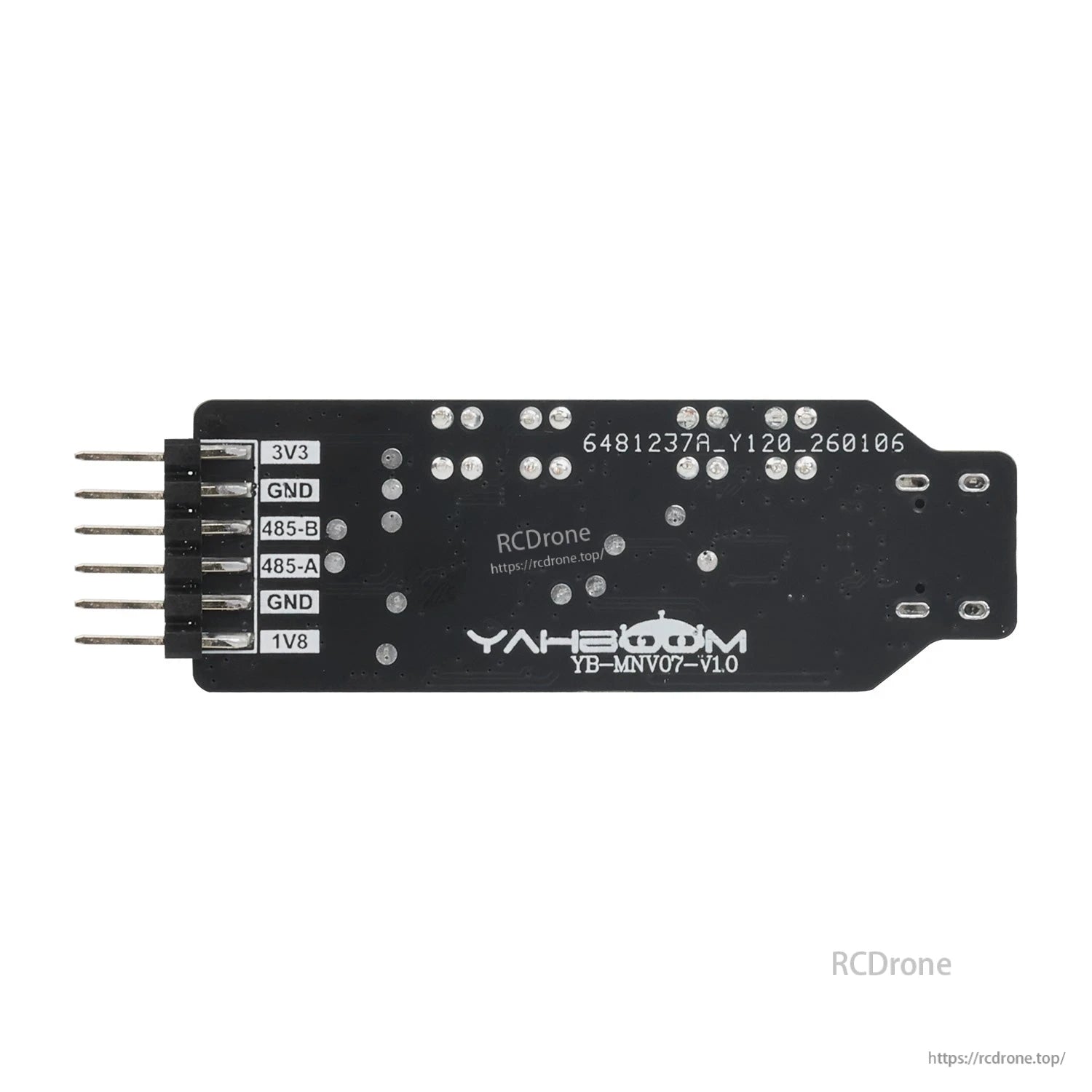

• Intestazione lato RS485: 3V3, GND, 485-B, 485-A, GND, 1V8
• Posizioni dell'interruttore della modalità operativa: TTL-485 / USB-485 / USB-TTL

Applicazioni

• Programmazione/download del microcontrollore e stampa di debug UART (USB a TTL)
• Comunicazione del controller PC/Linux con sensori industriali/PLC (USB a RS485)
• Conversione TTL UART a RS485 per reti MCU-to-RS485 (TTL a RS485)

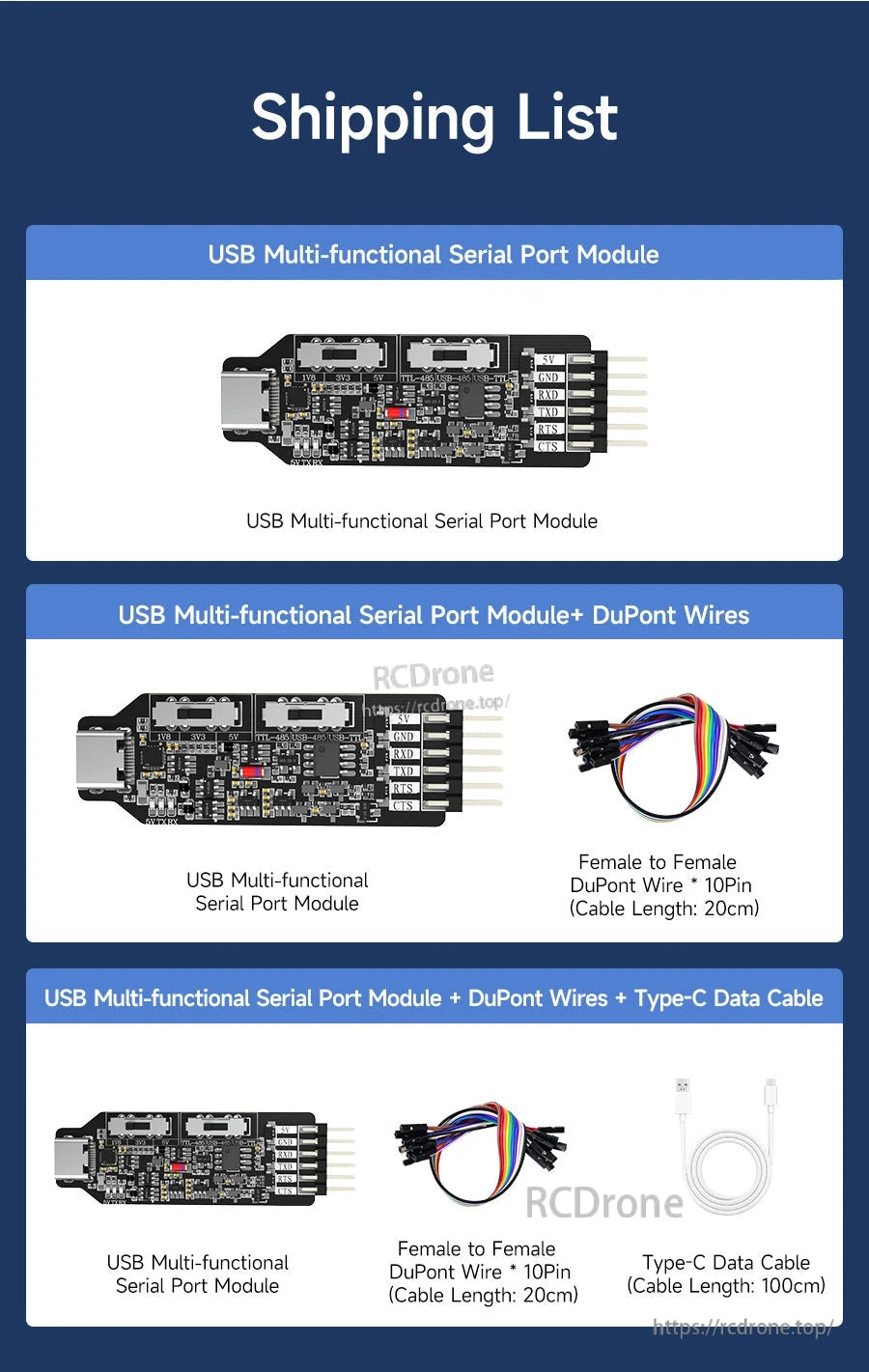

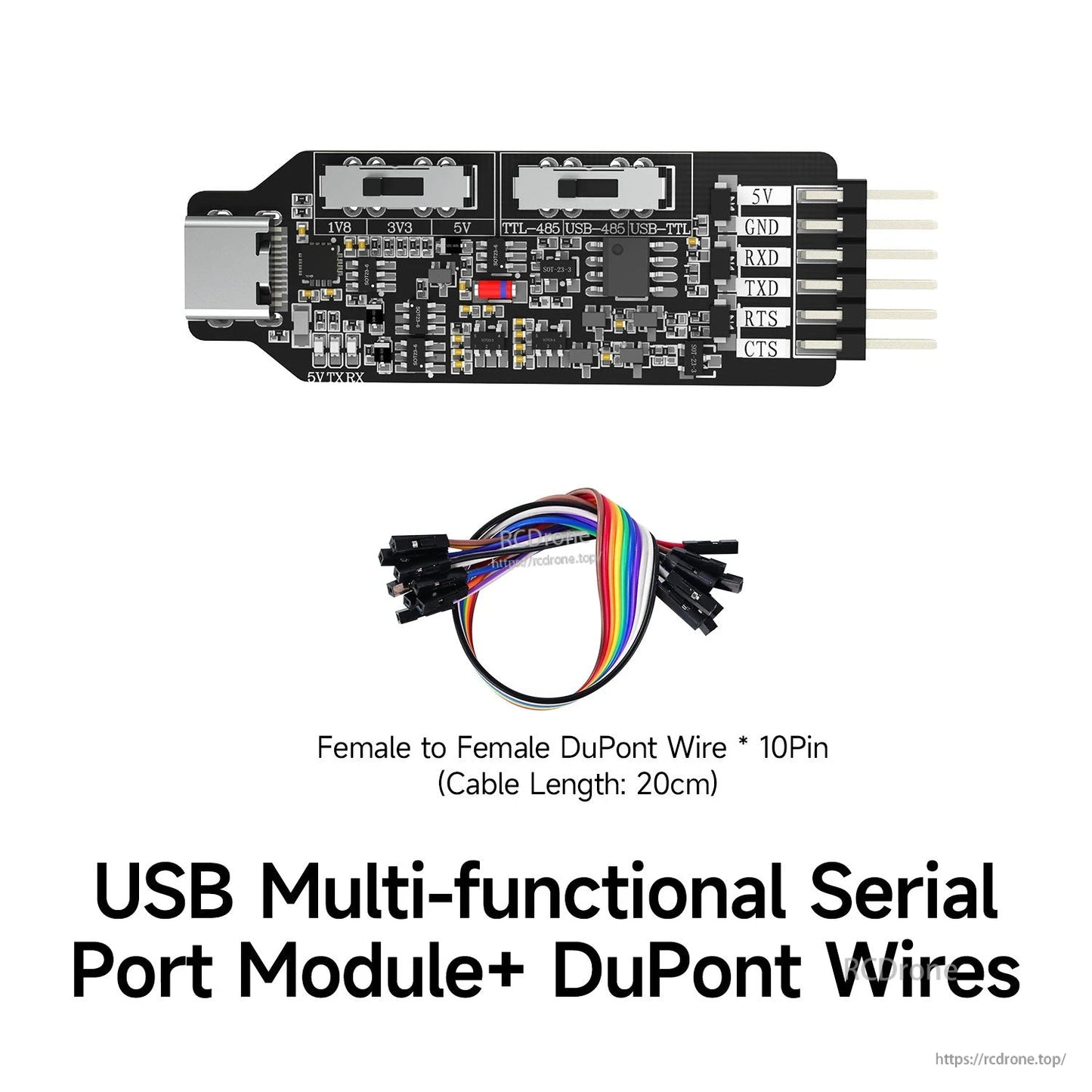

Cosa è incluso

• Modulo Serial Port Multi-funzionale USB
• Fili DuPont

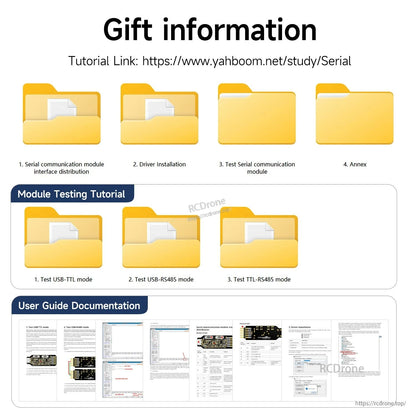

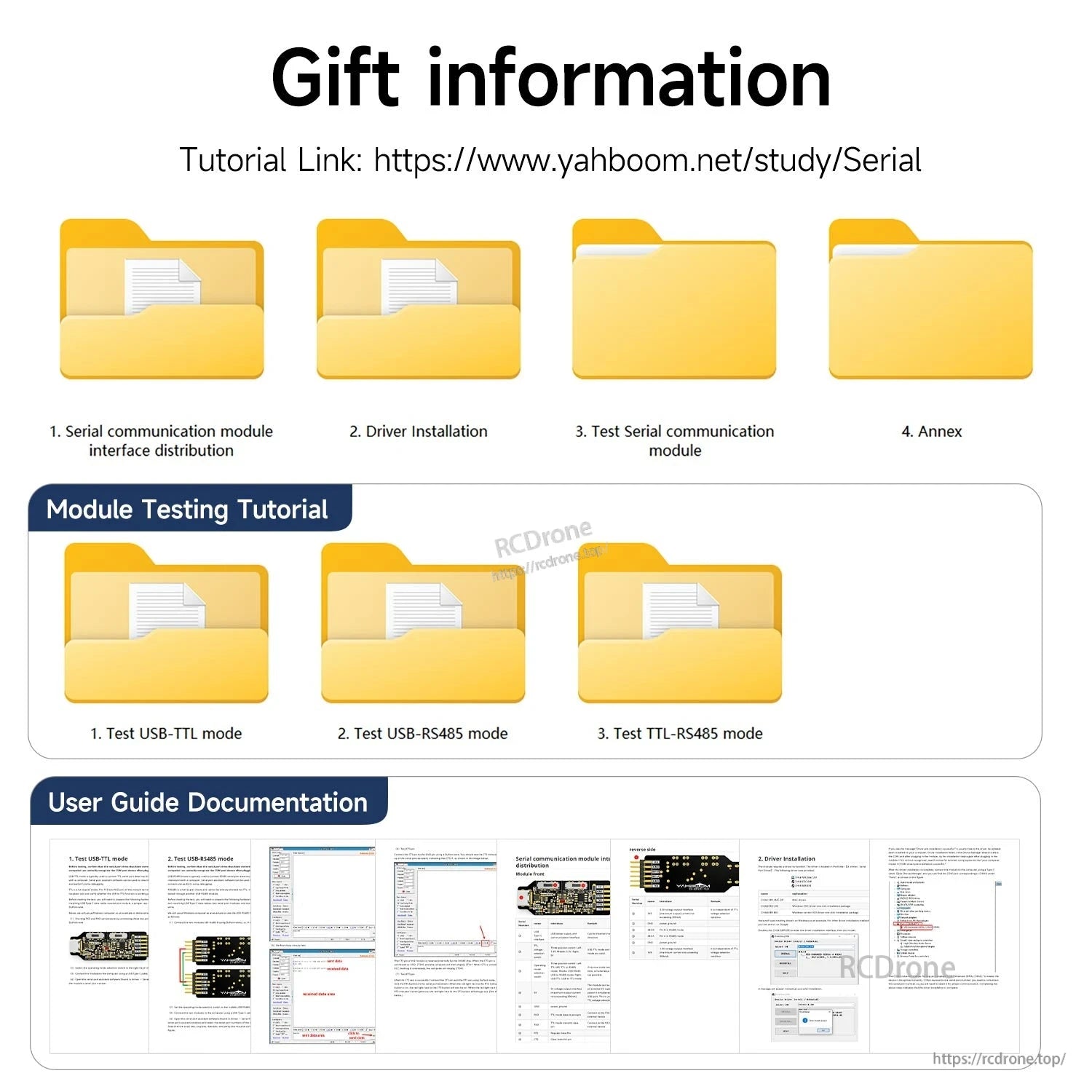

Manuali & Tutorial

Le risorse del tutorial e le indicazioni per l'installazione del driver sono fornite per questo modulo. Per pre-vendite o supporto tecnico, contattare [email protected] o visitare https://rcdrone.top/.

Dettagli

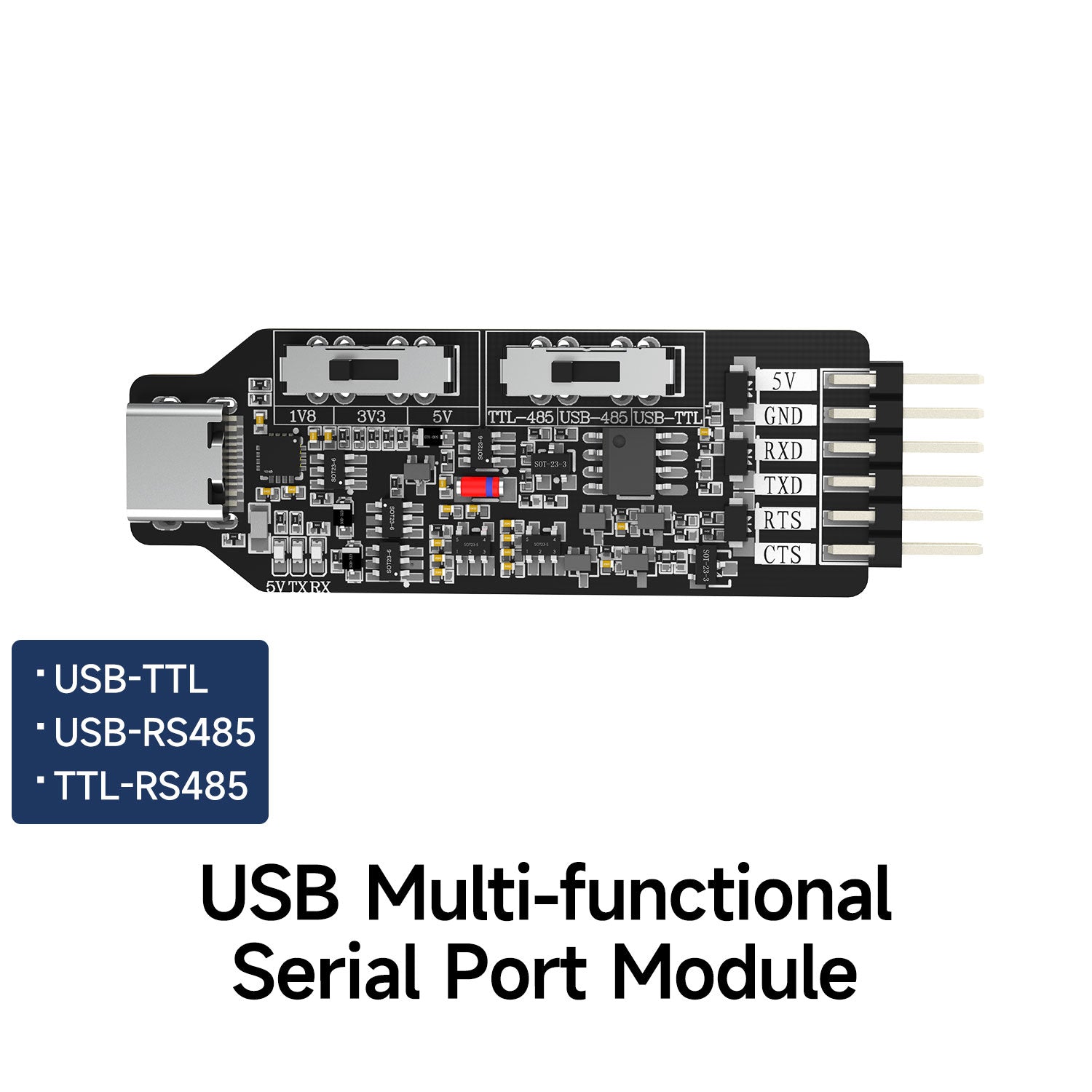

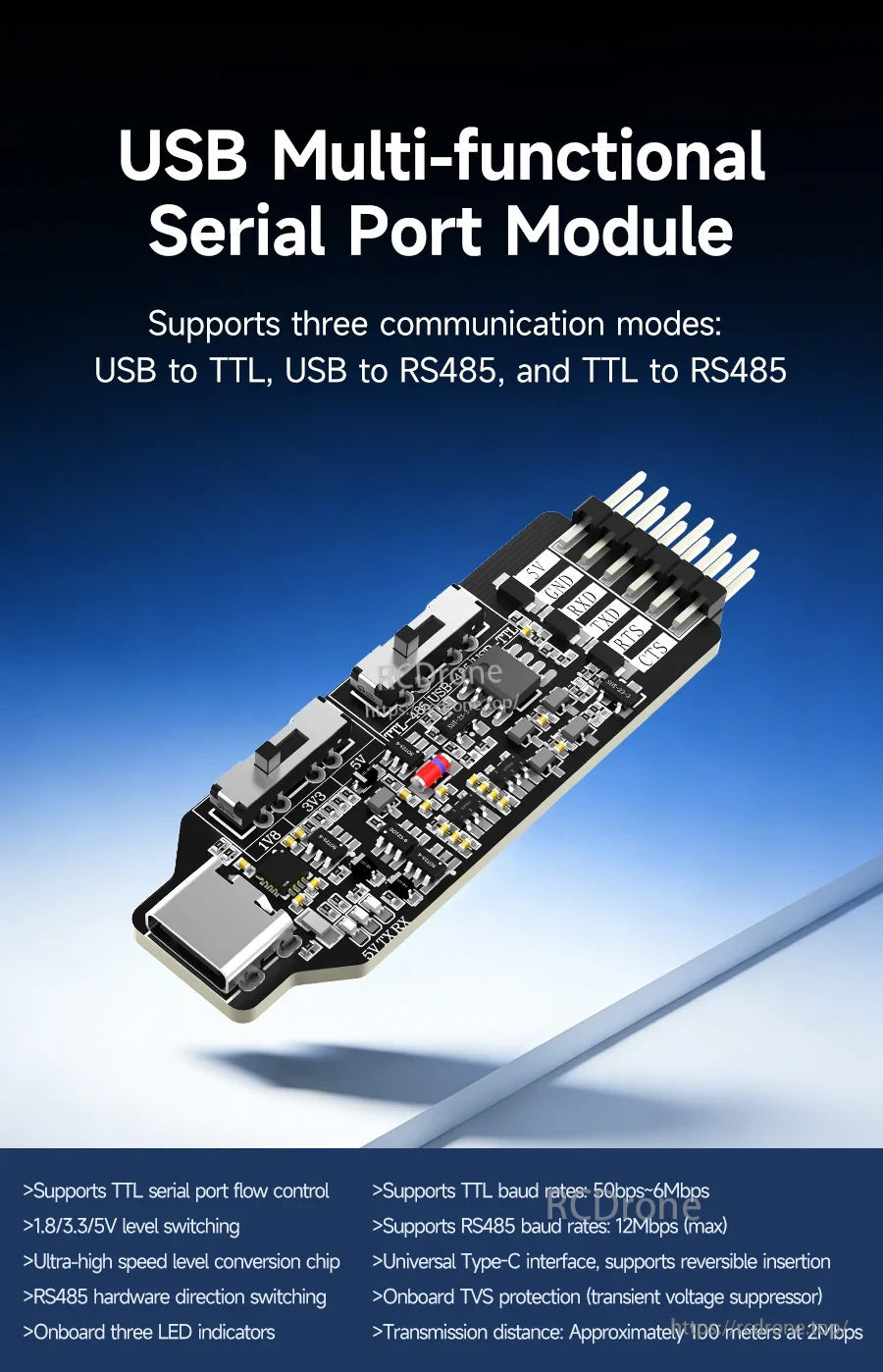

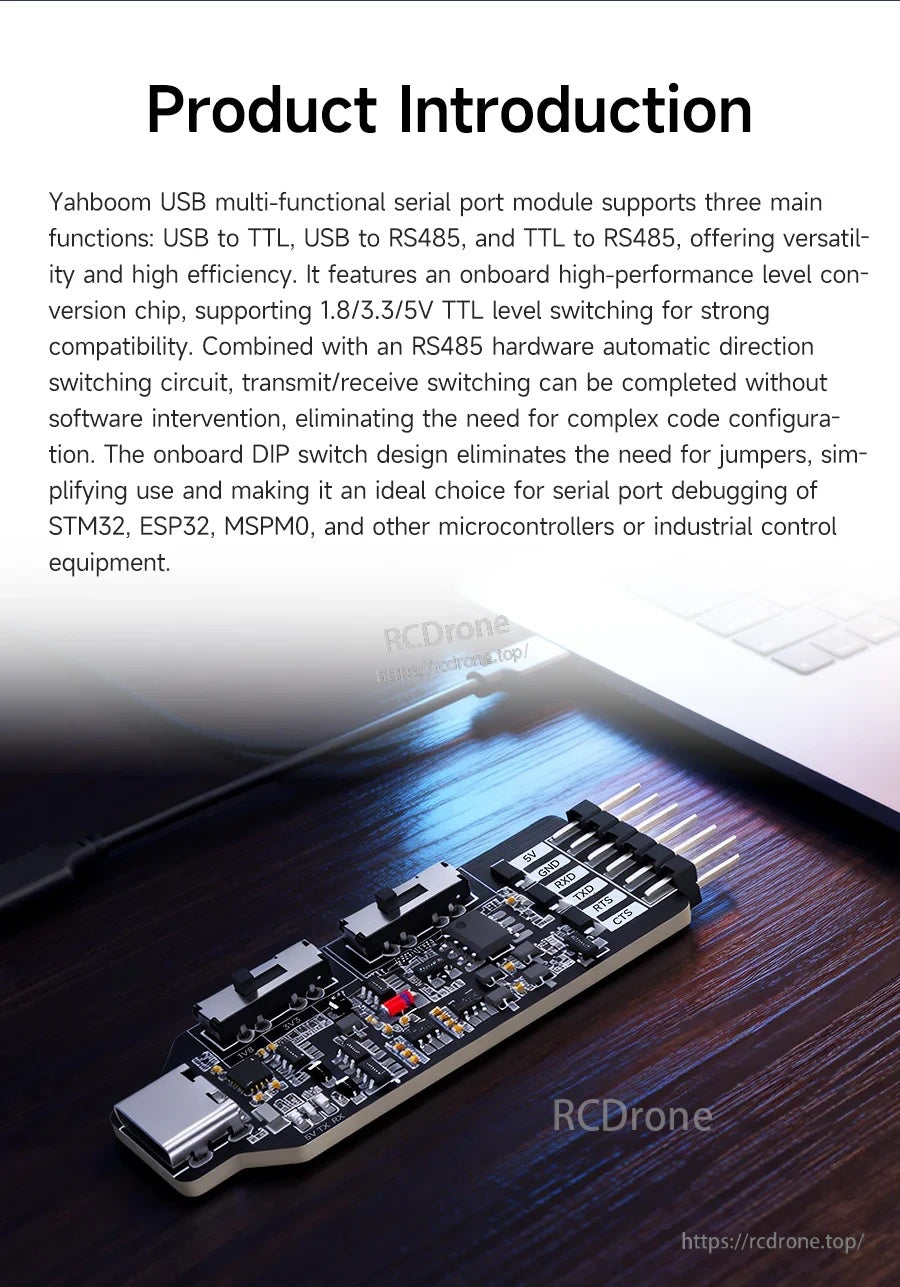

Una scheda compatta combina USB-to-TTL, USB-to-RS485 e conversione TTL-to-RS485 per lavoro seriale embedded e industriale.

Cambia tra le modalità di conversione per coprire la programmazione dei microcontrollori, l'output del log UART e la comunicazione con i dispositivi RS485.

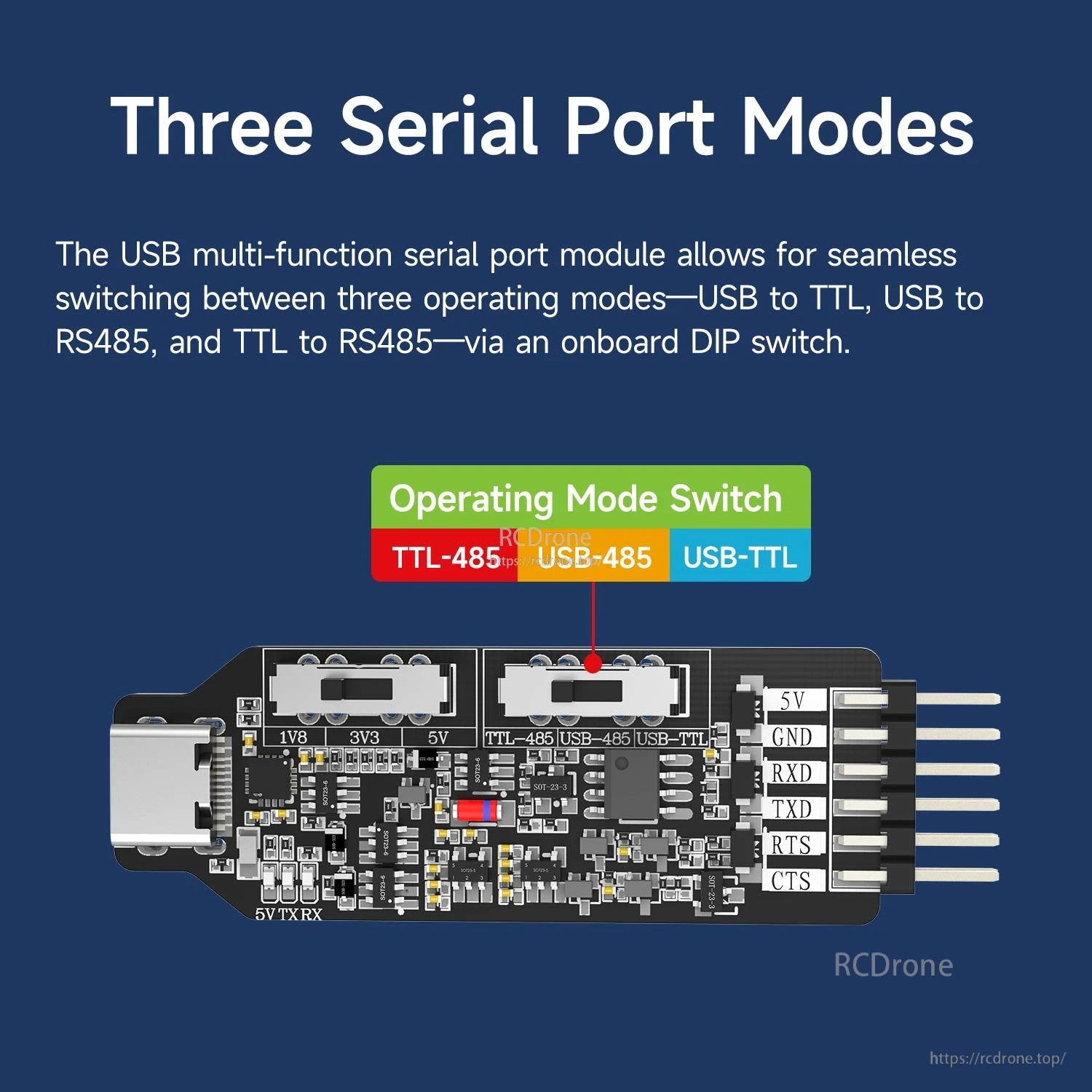

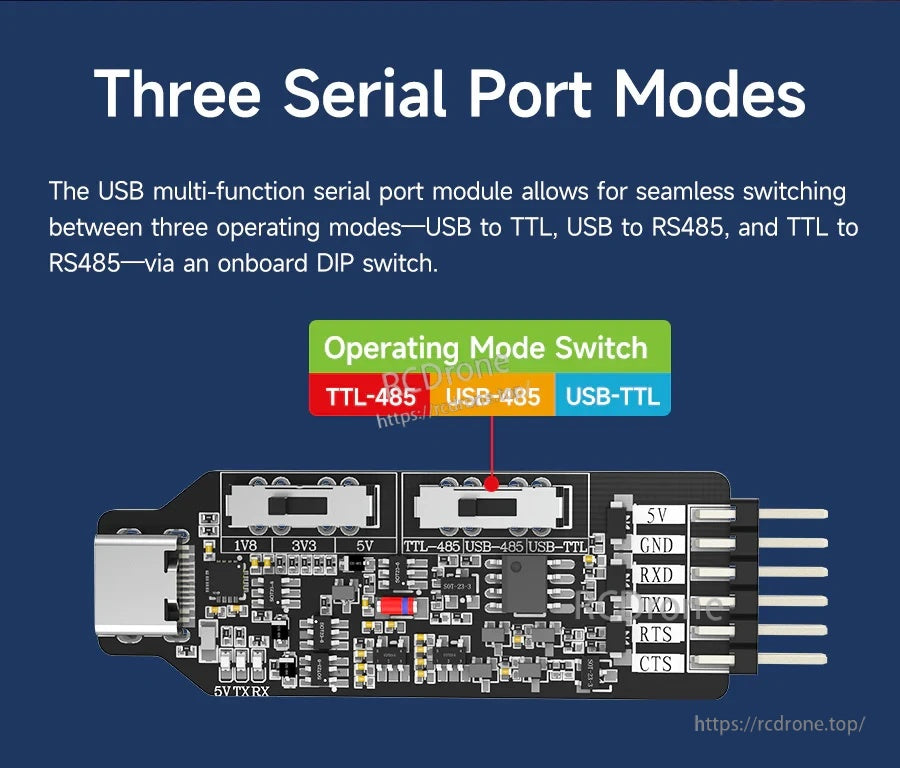

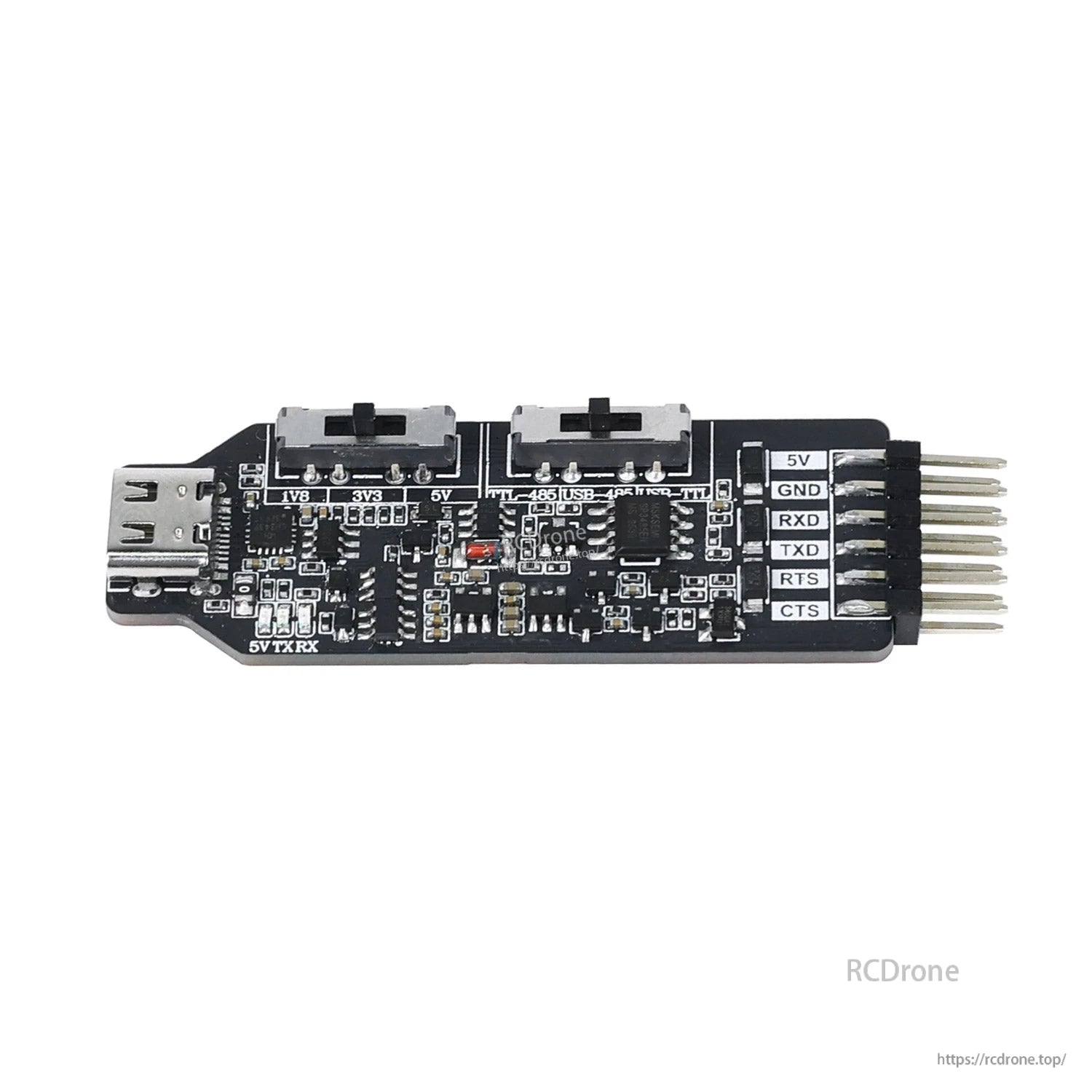

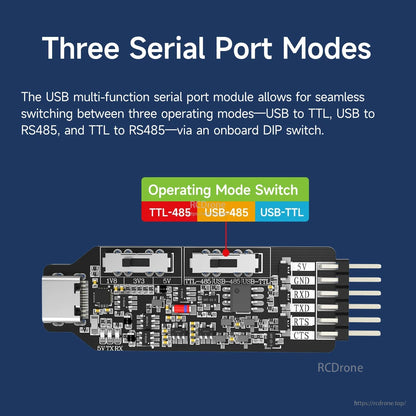

Un semplice interruttore a bordo seleziona USB‑TTL, USB‑RS485 o TTL‑RS485 senza dover ricollegare l'intero setup.

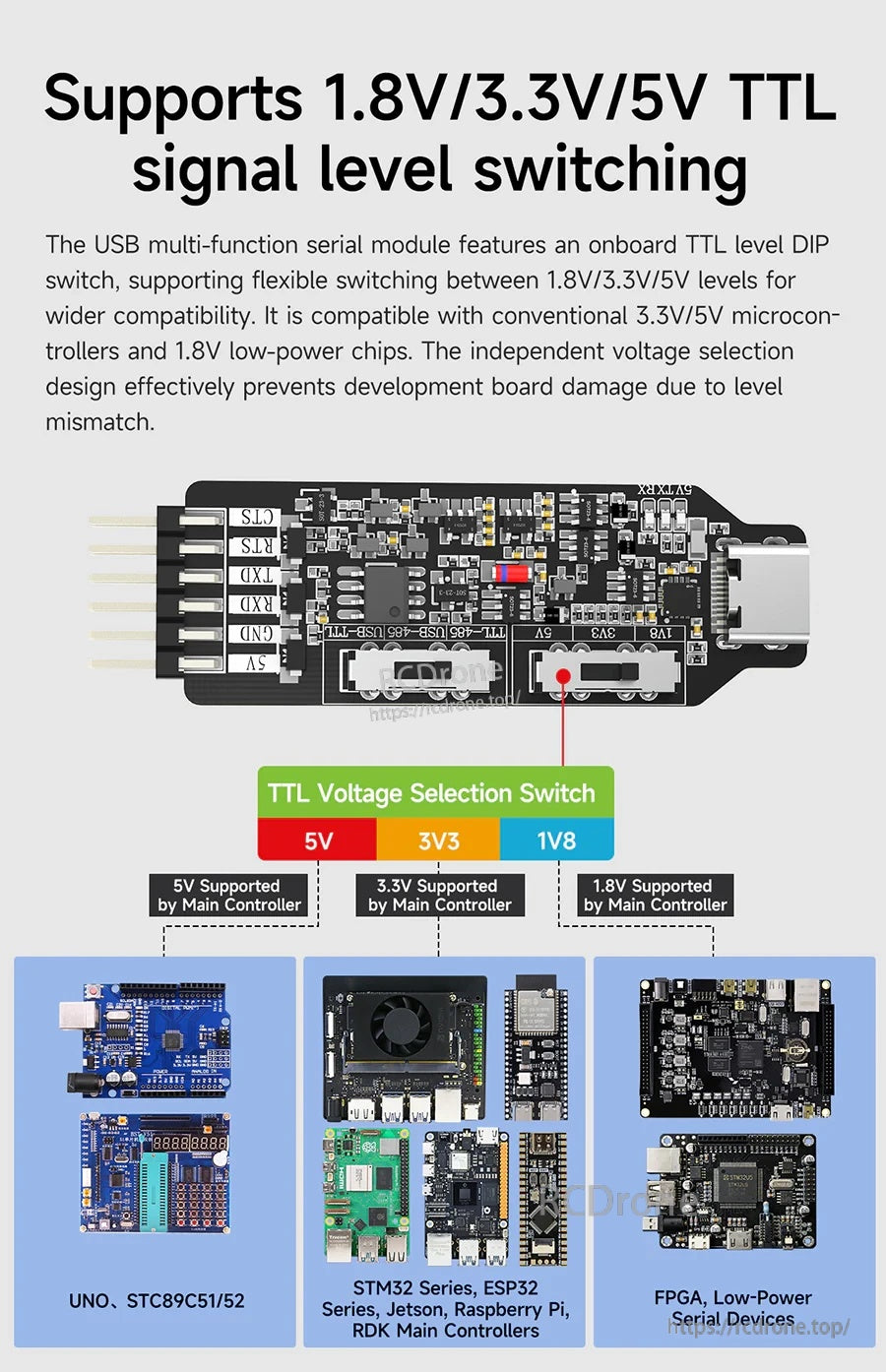

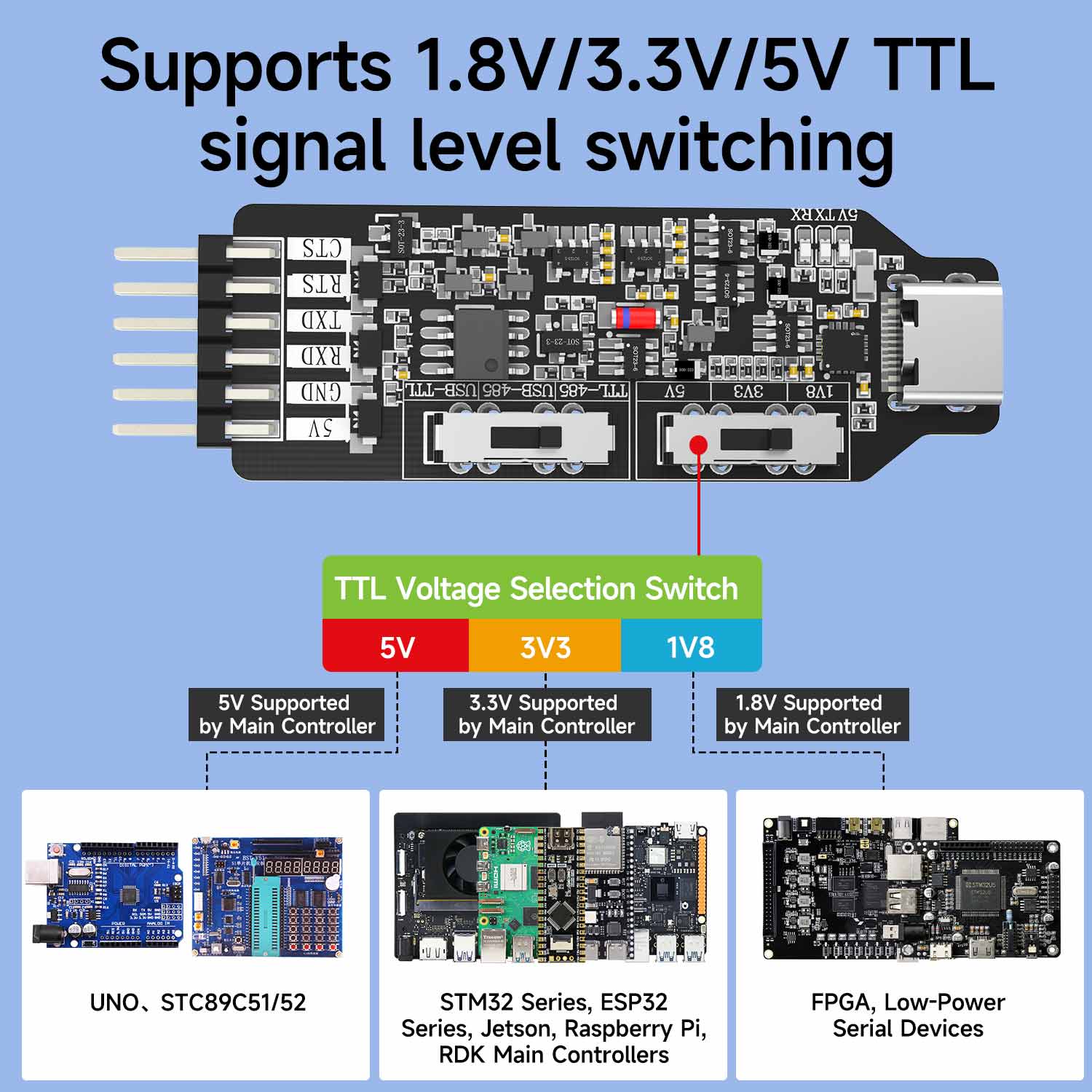

I livelli TTL selezionabili 1.8V/3.3V/5V aiutano a corrispondere a schede comuni come STM32, ESP32 e Raspberry Pi.

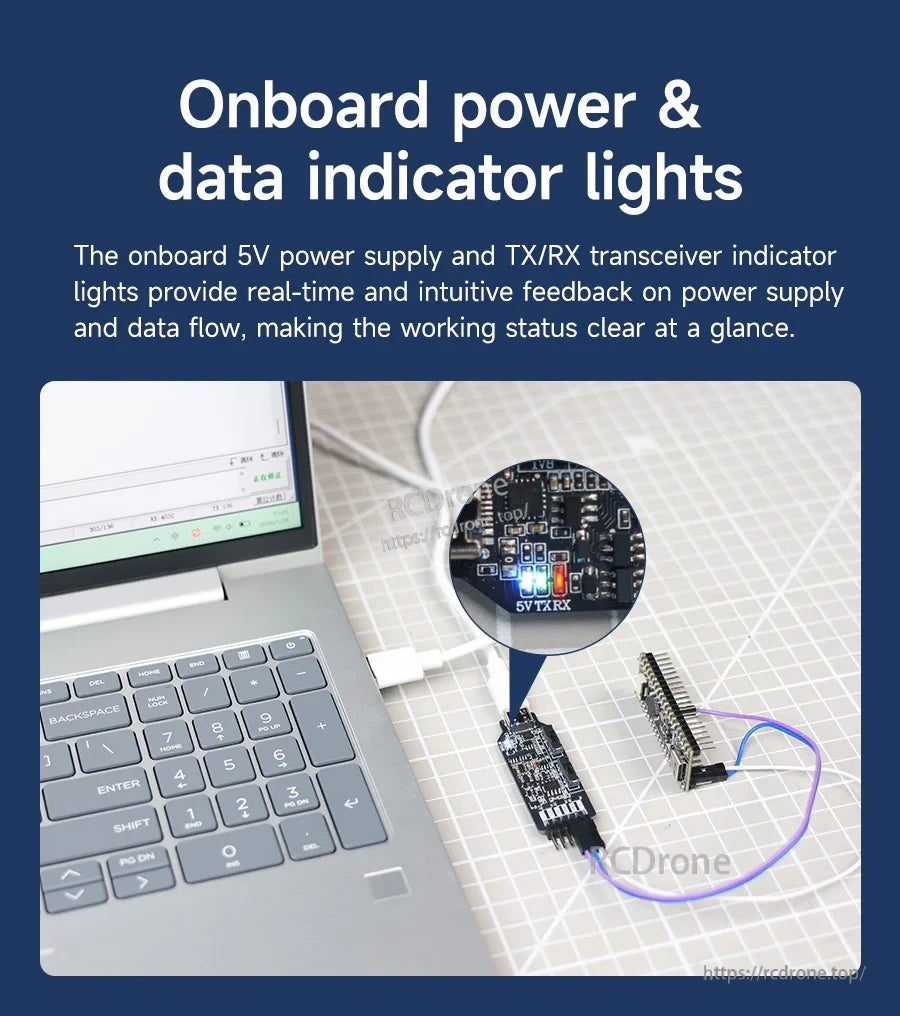

Le LED a bordo forniscono un feedback rapido per l'alimentazione e l'attività di trasmissione/ricezione seriale durante il debug.

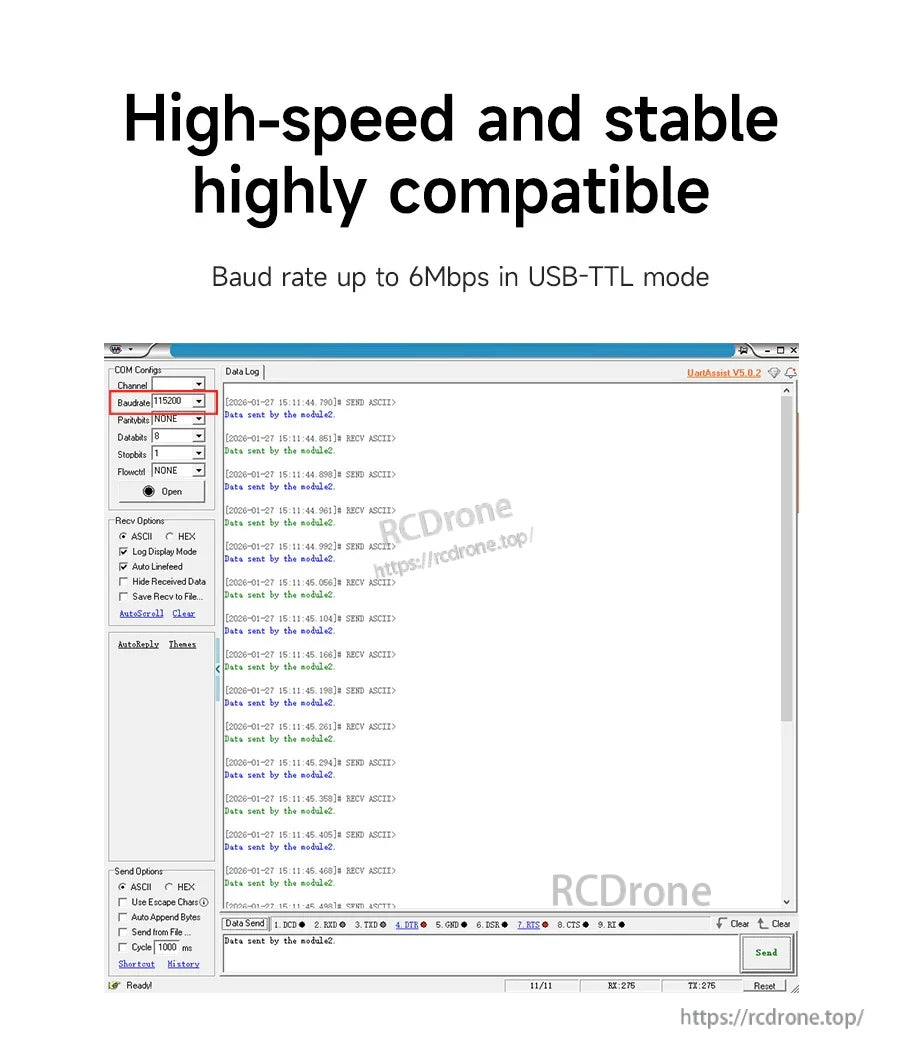

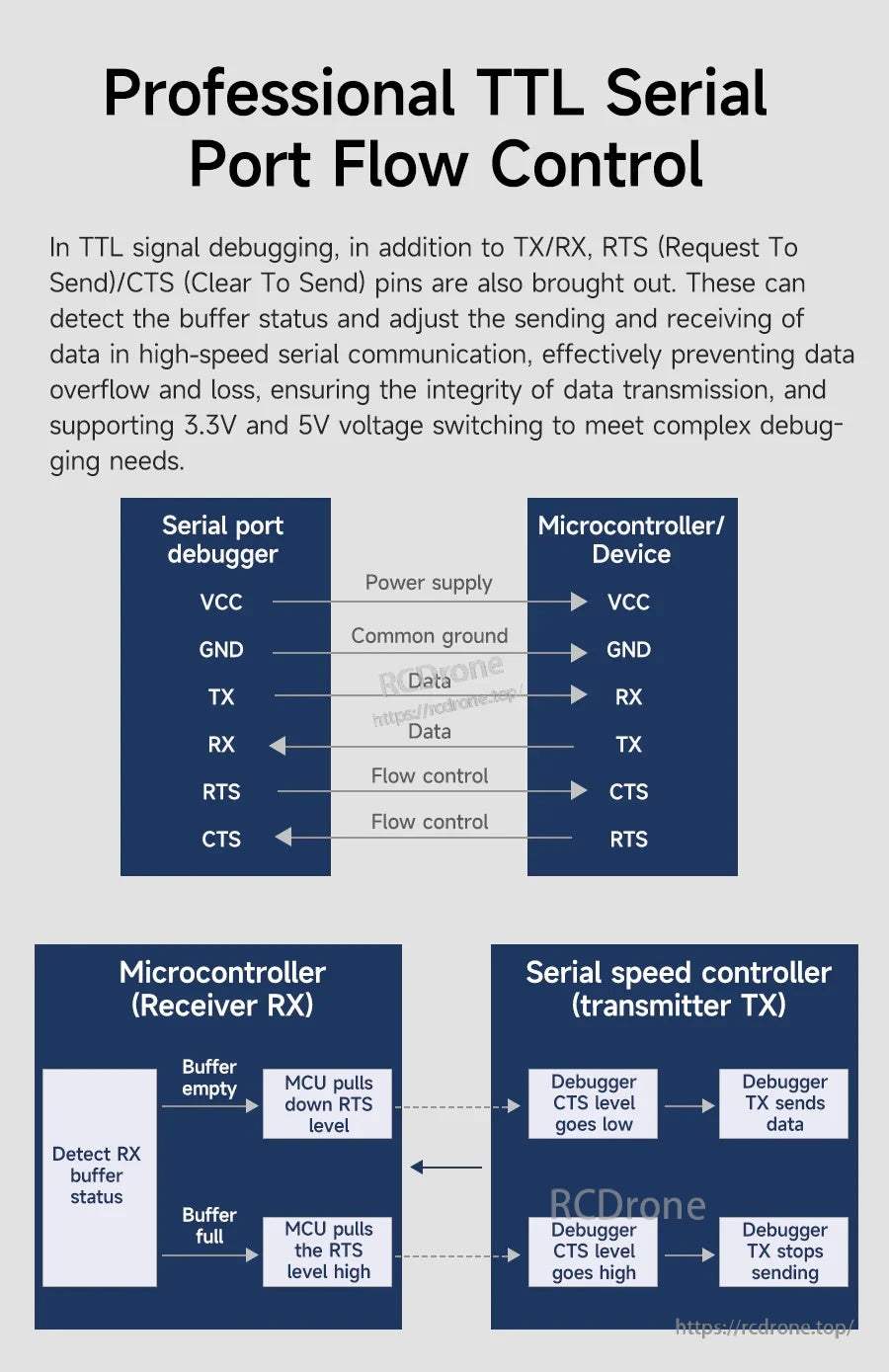

Utilizzare il controllo di flusso hardware RTS/CTS quando è richiesta una trasmissione UART ad alta velocità affidabile.

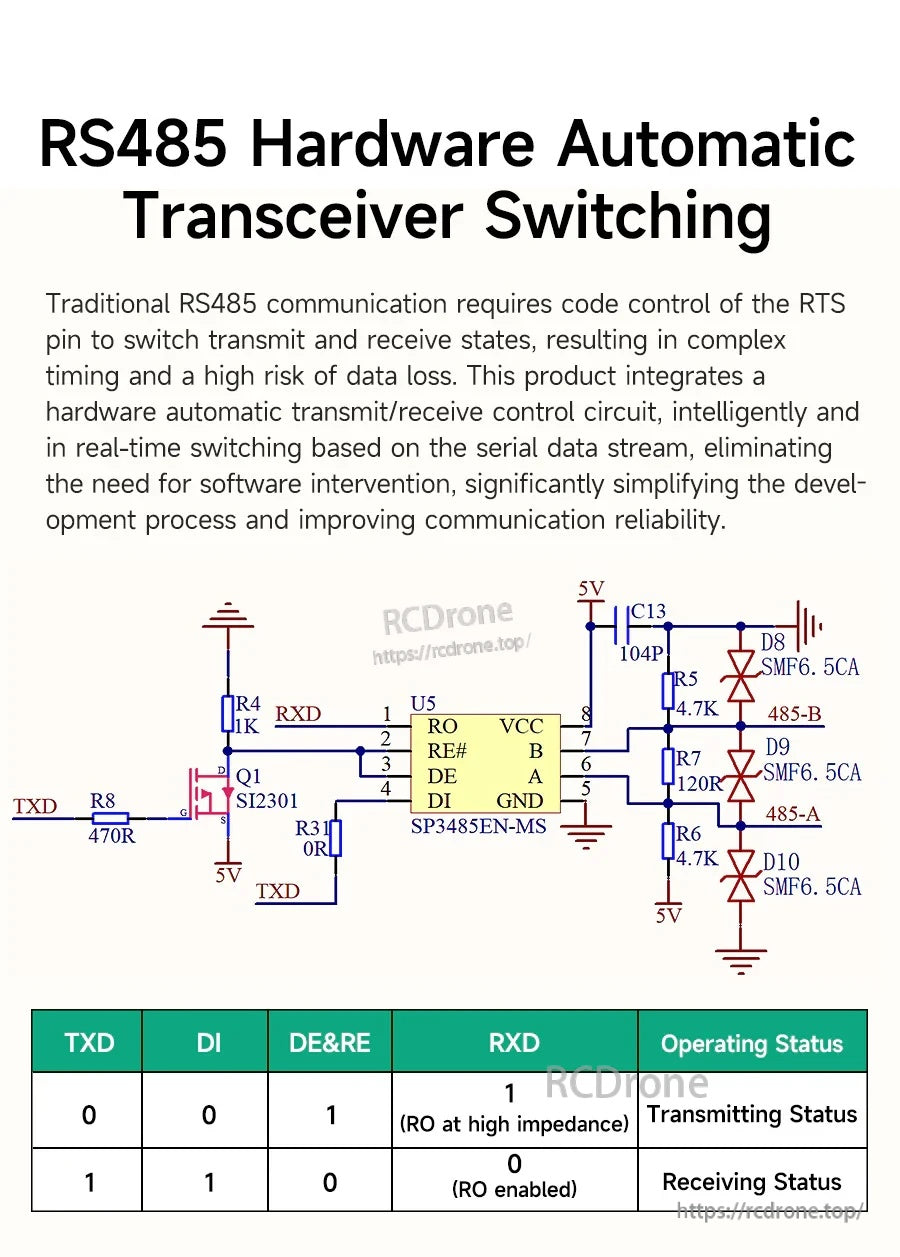

Il controllo automatico della direzione RS485 riduce i problemi di temporizzazione passando tra trasmissione e ricezione in hardware.

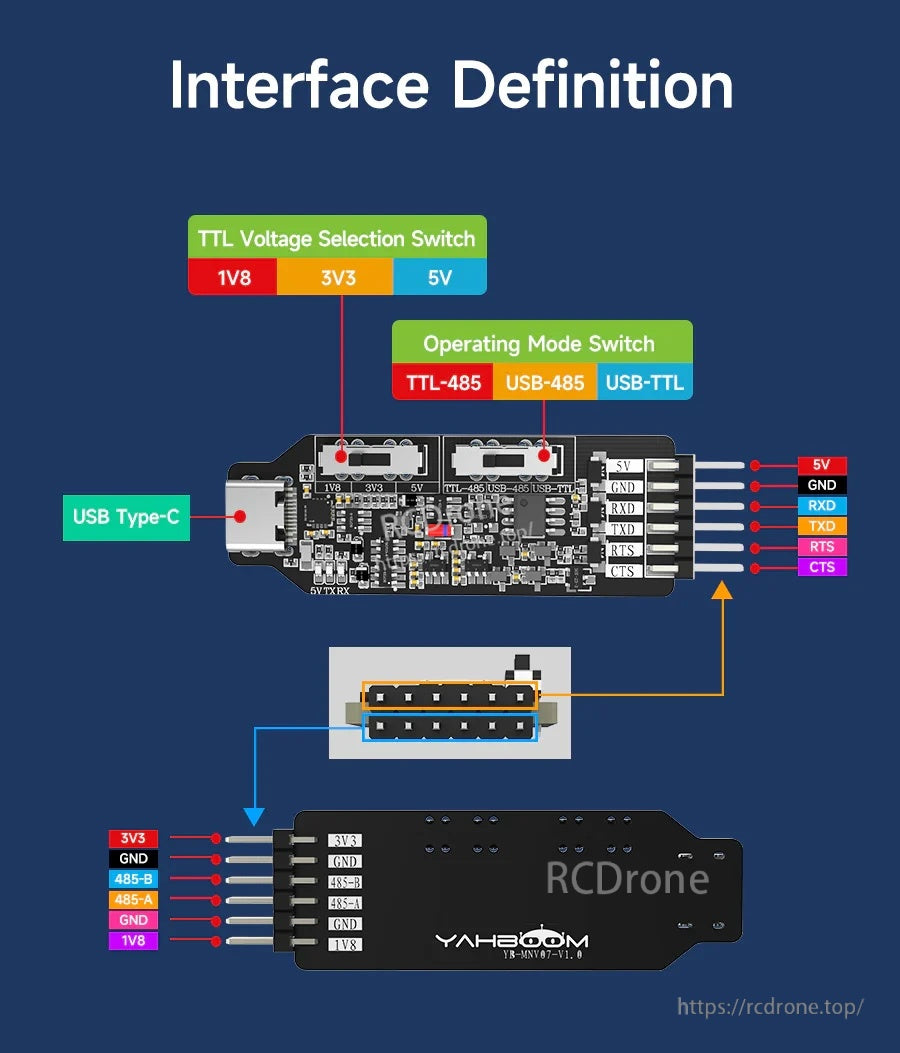

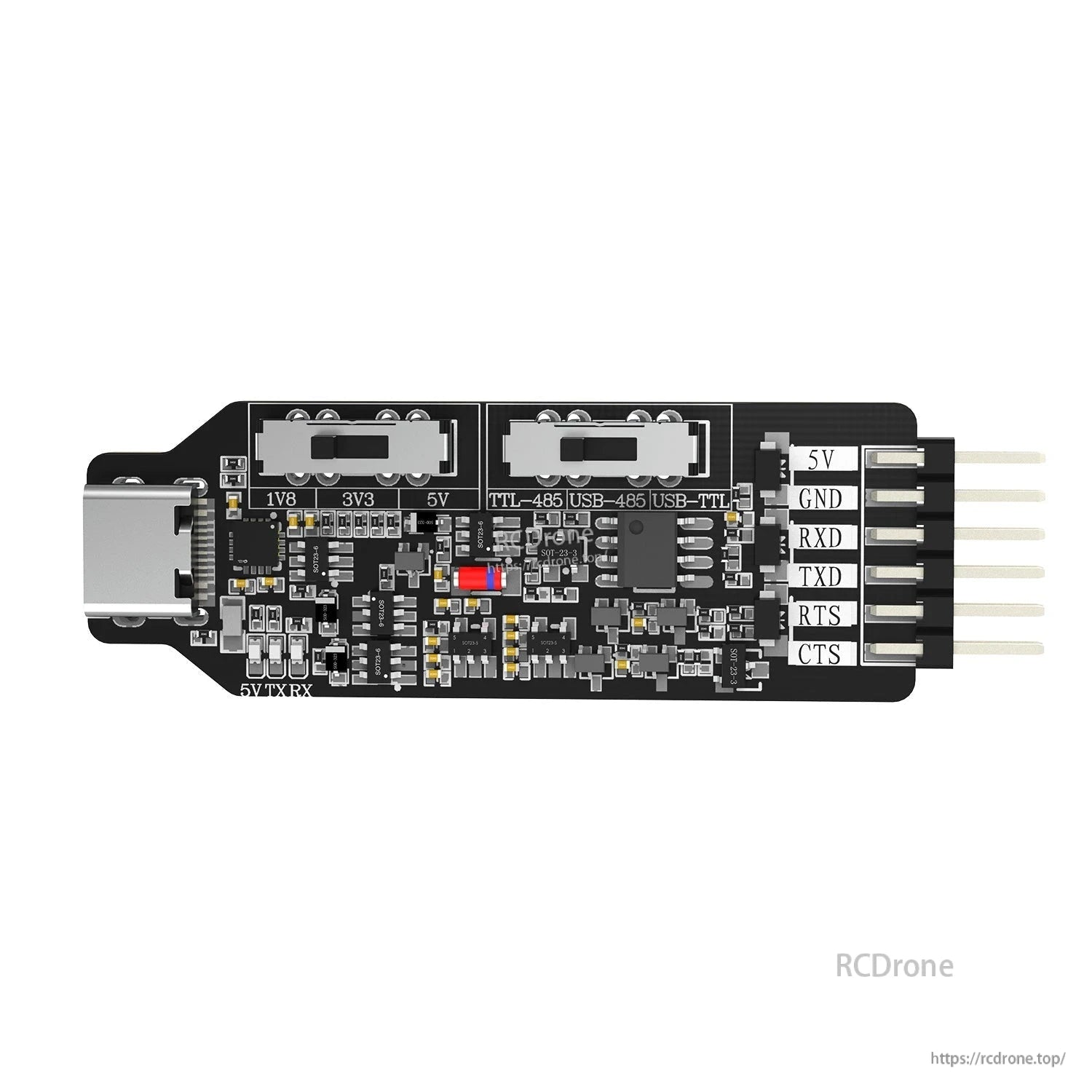

Le etichette dei pin chiare rendono facile cablare TTL (RXD/TXD/RTS/CTS) e RS485 (A/B) al tuo dispositivo target.

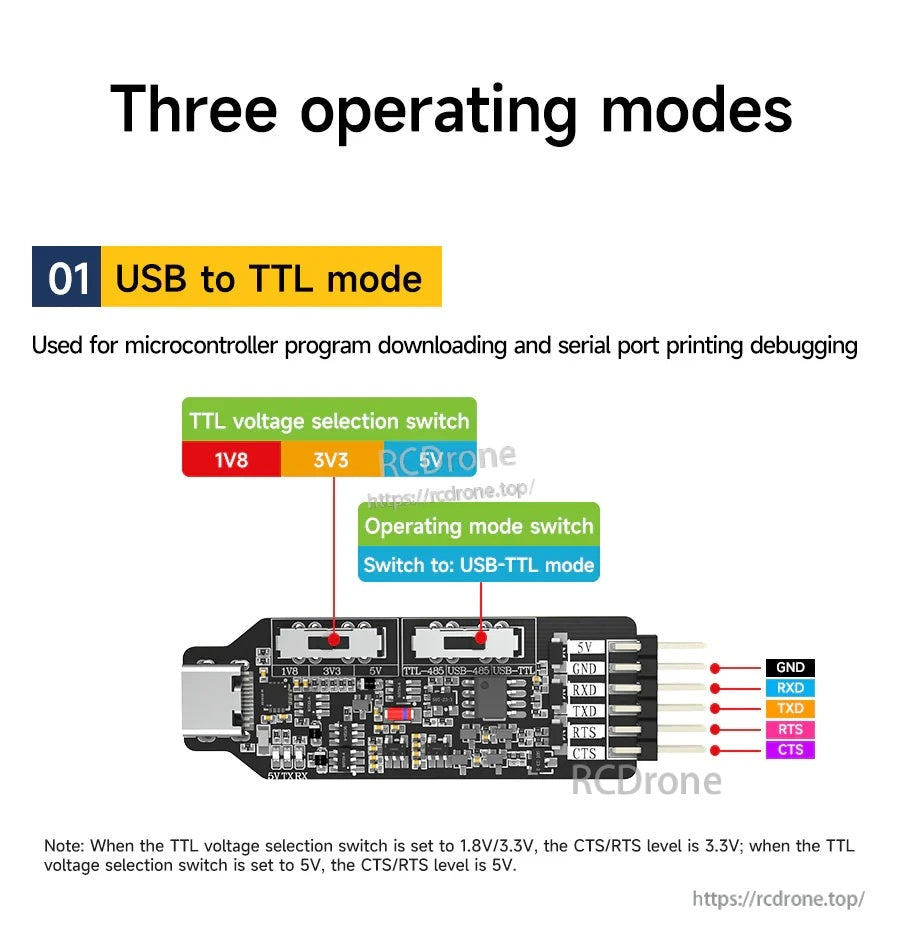

La modalità USB‑TTL supporta la programmazione MCU, l'accesso alla console seriale e la stampa di debug tramite UART.

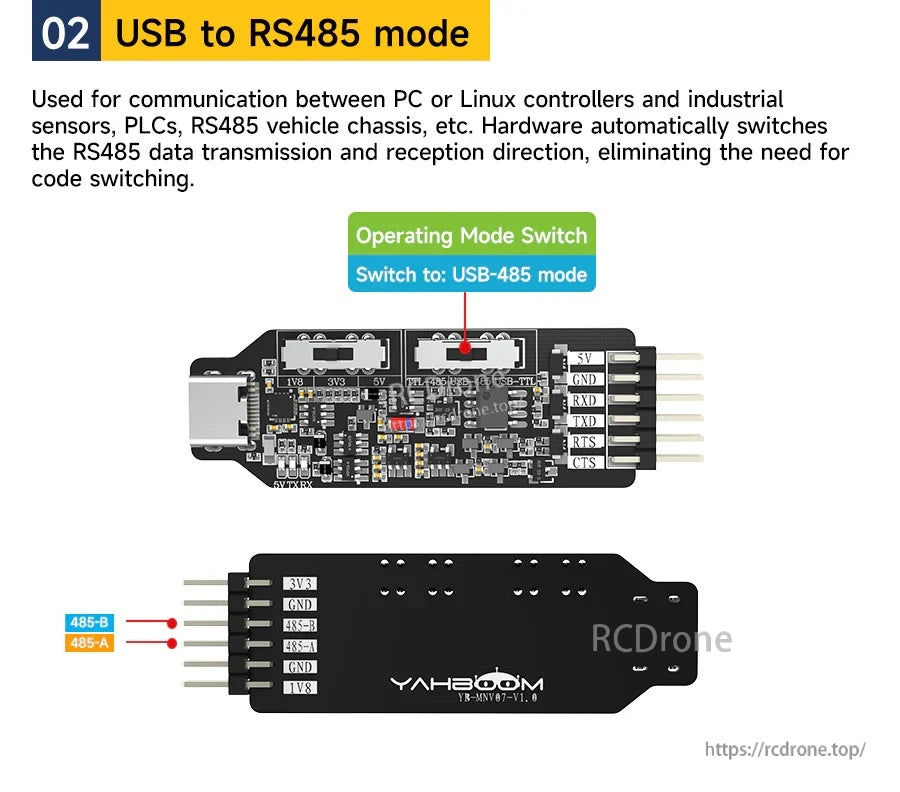

La modalità USB‑RS485 collega un computer a sensori RS485, PLC e altri dispositivi bus a lunga distanza.

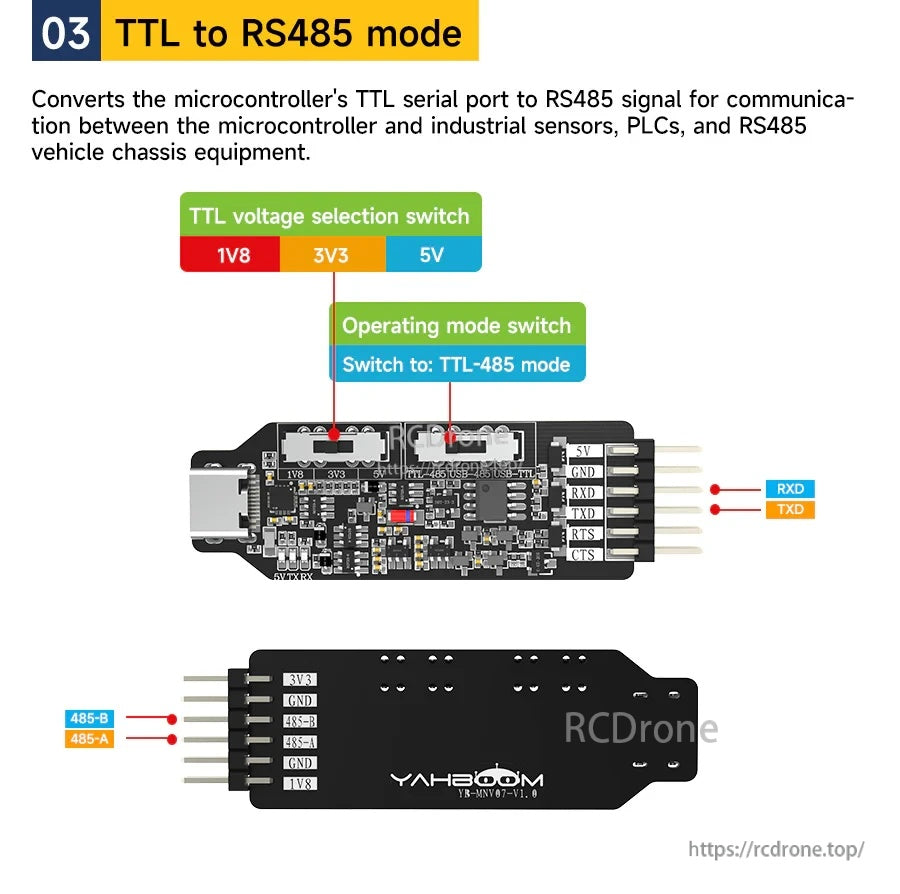

La modalità TTL‑RS485 converte l'UART di un controller in RS485 per un cablaggio robusto multi-drop in campo.

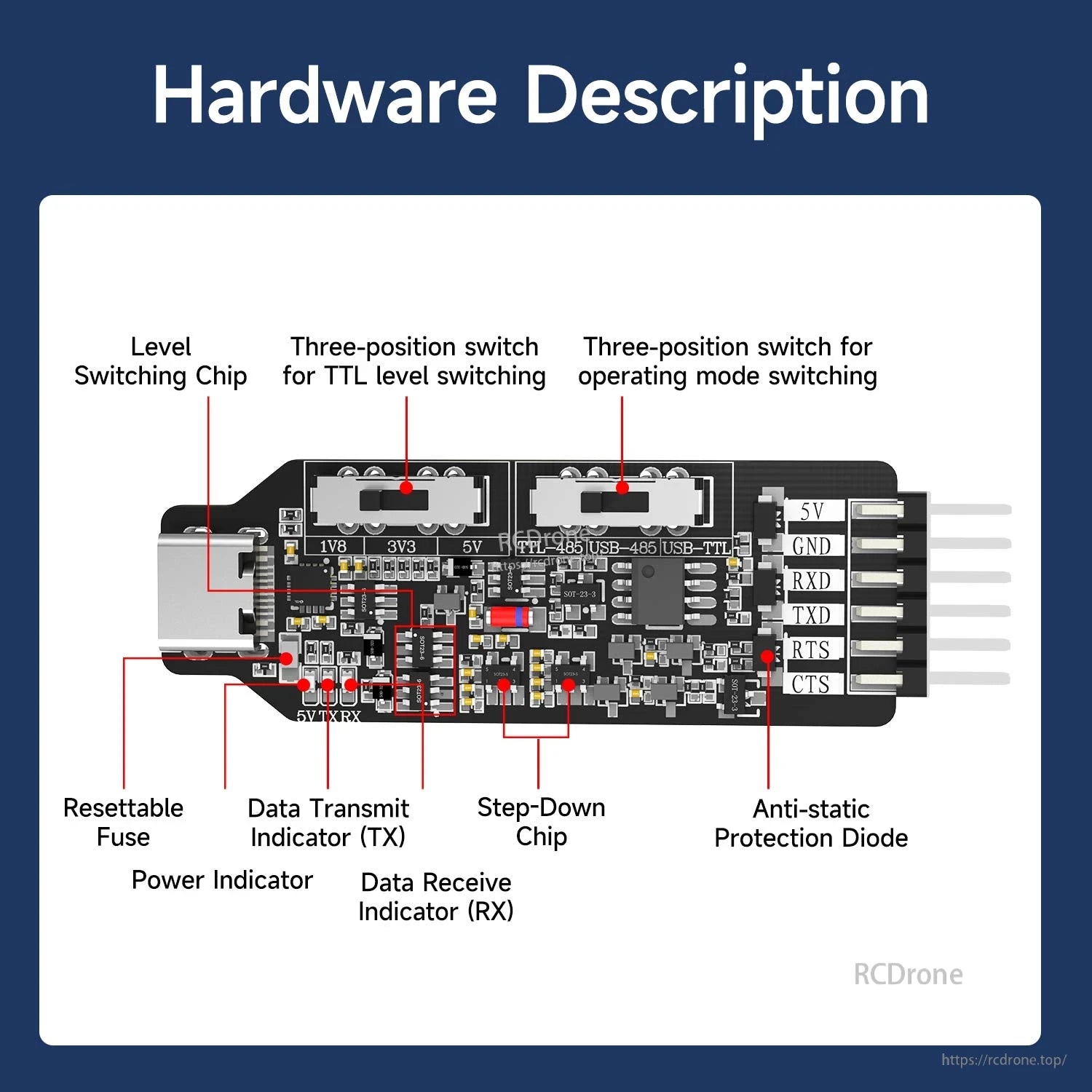

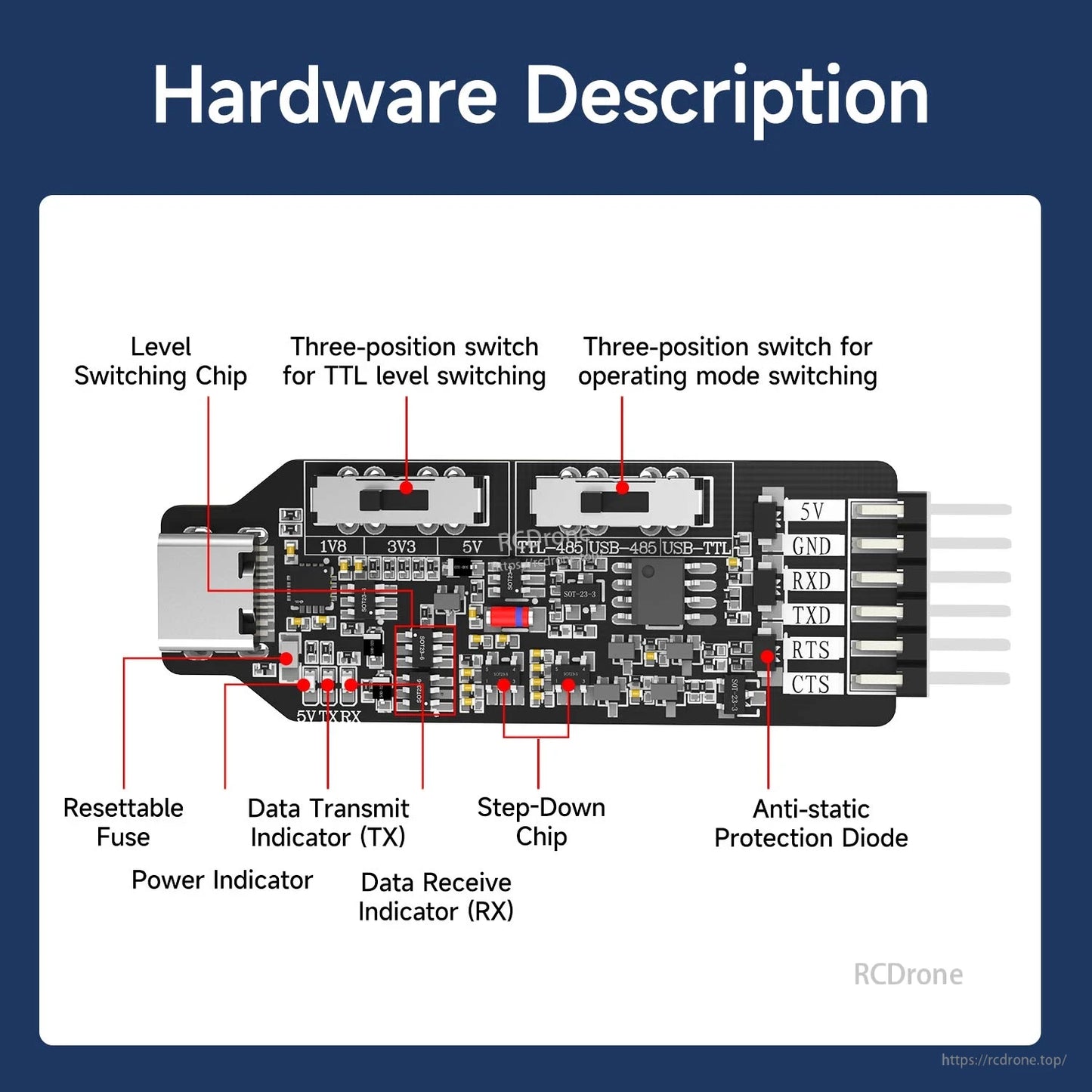

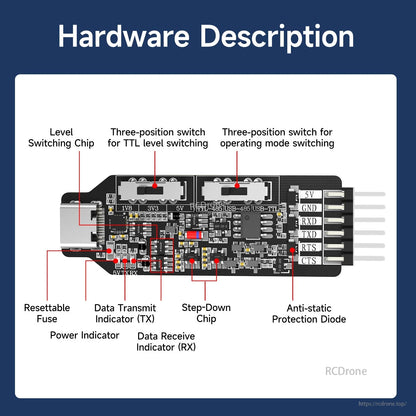

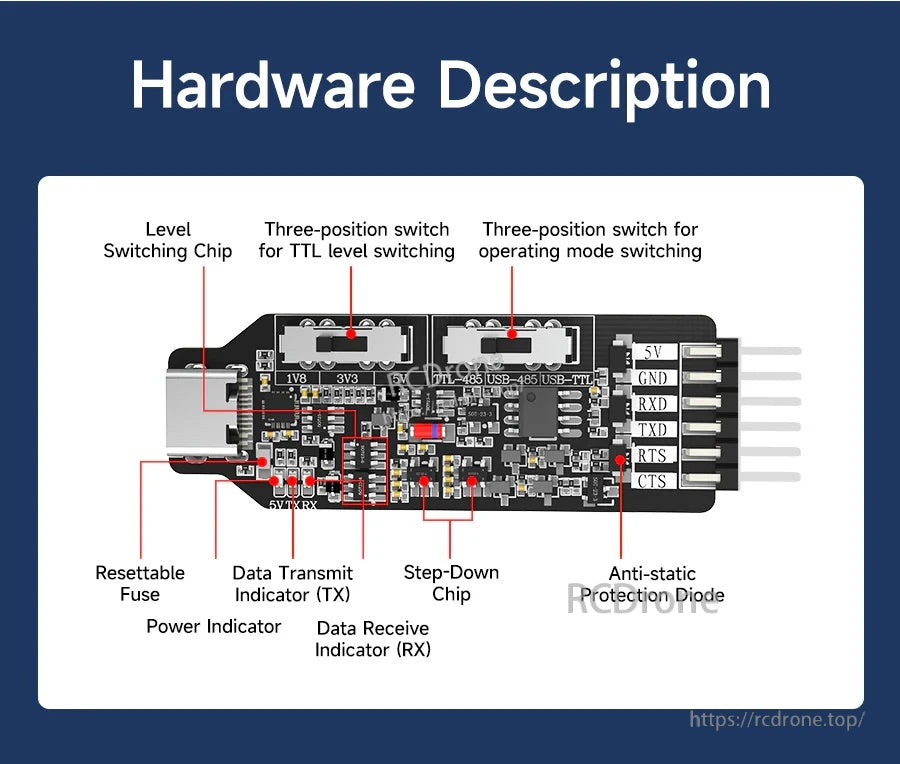

Parti di protezione come misure TVS/ESD e un fusibile ripristinabile aiutano a migliorare l'affidabilità nell'uso in laboratorio e in campo.

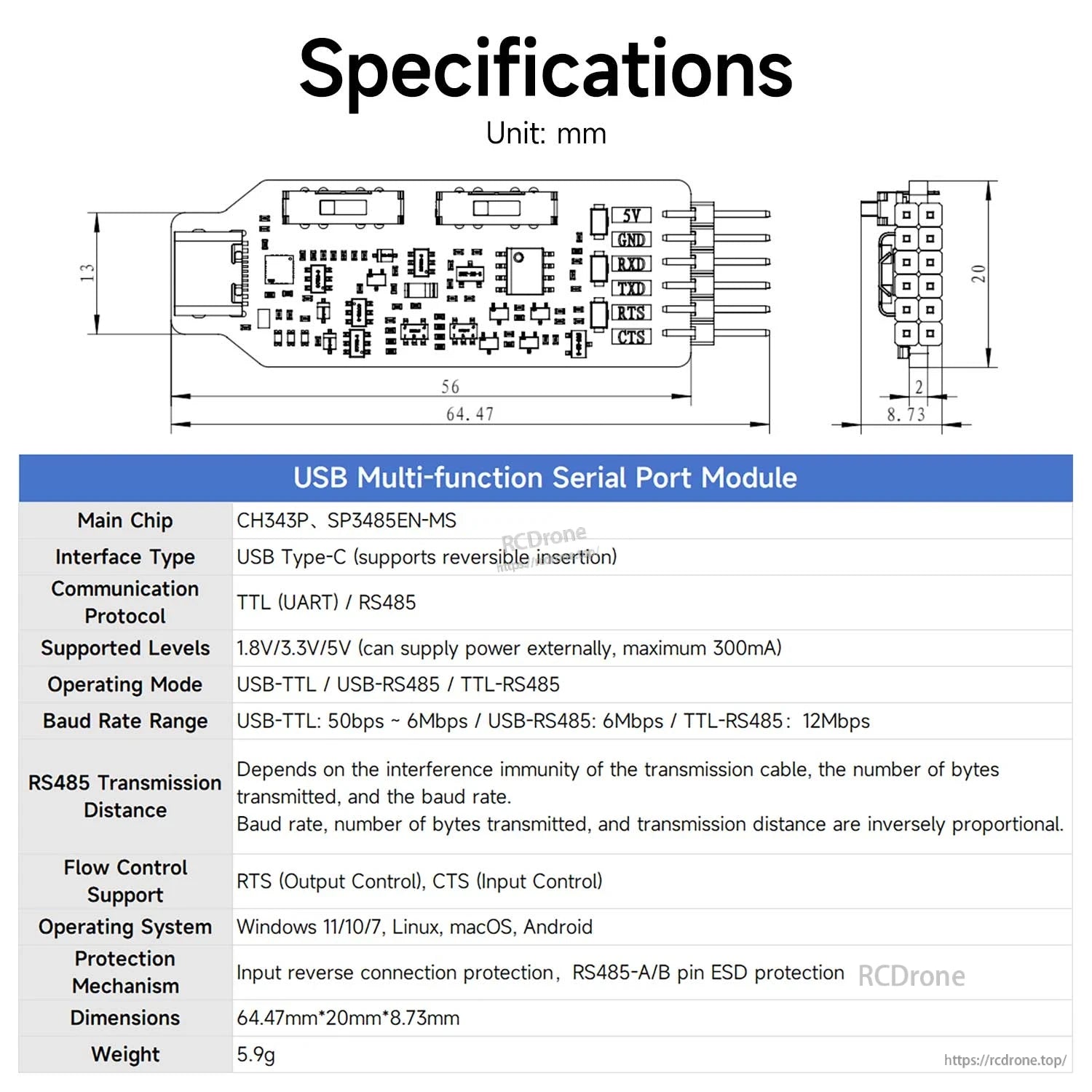

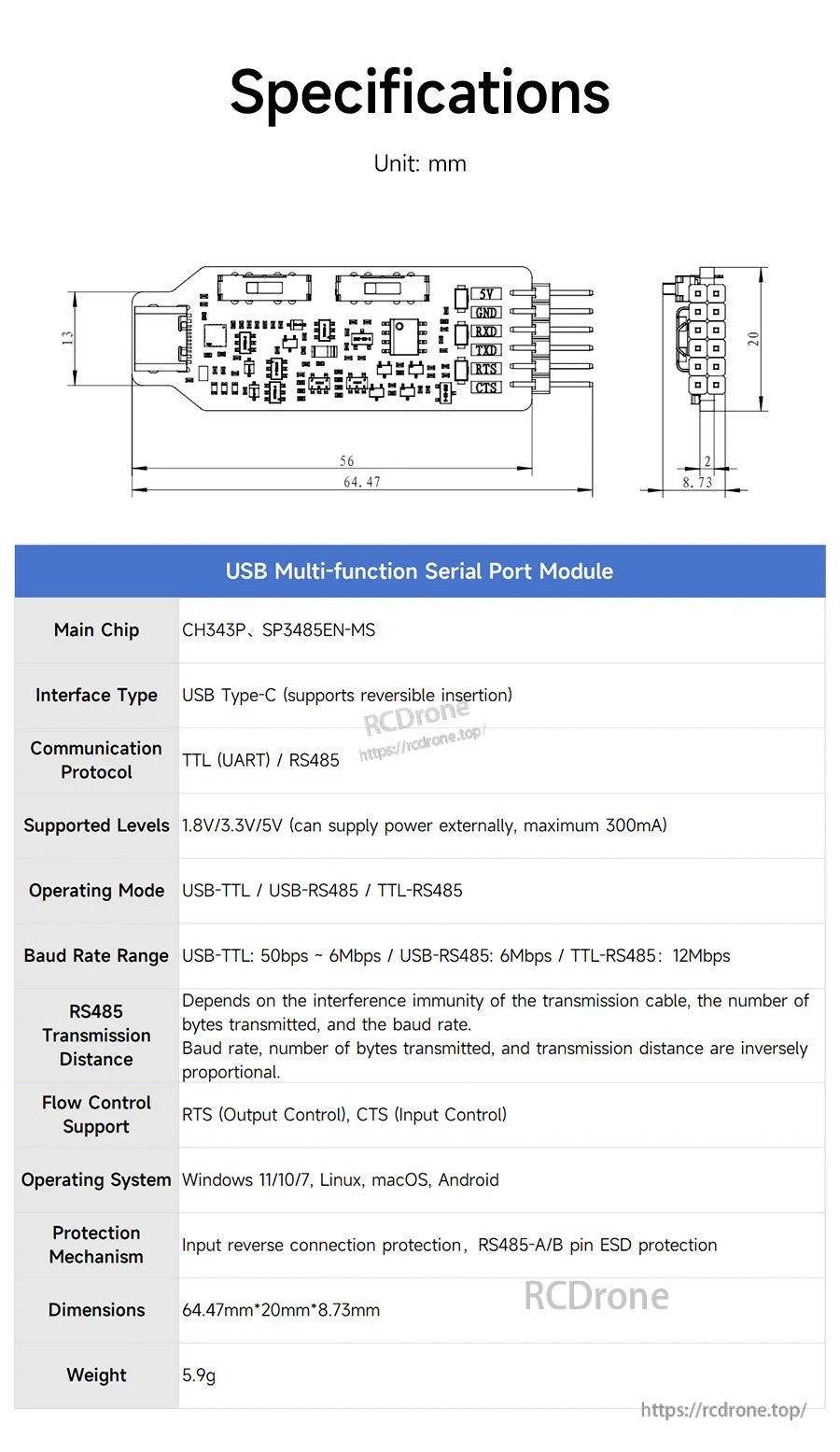

Le dimensioni di riferimento e le specifiche elettriche chiave aiutano a confermare l'adattamento e la compatibilità prima dell'installazione.

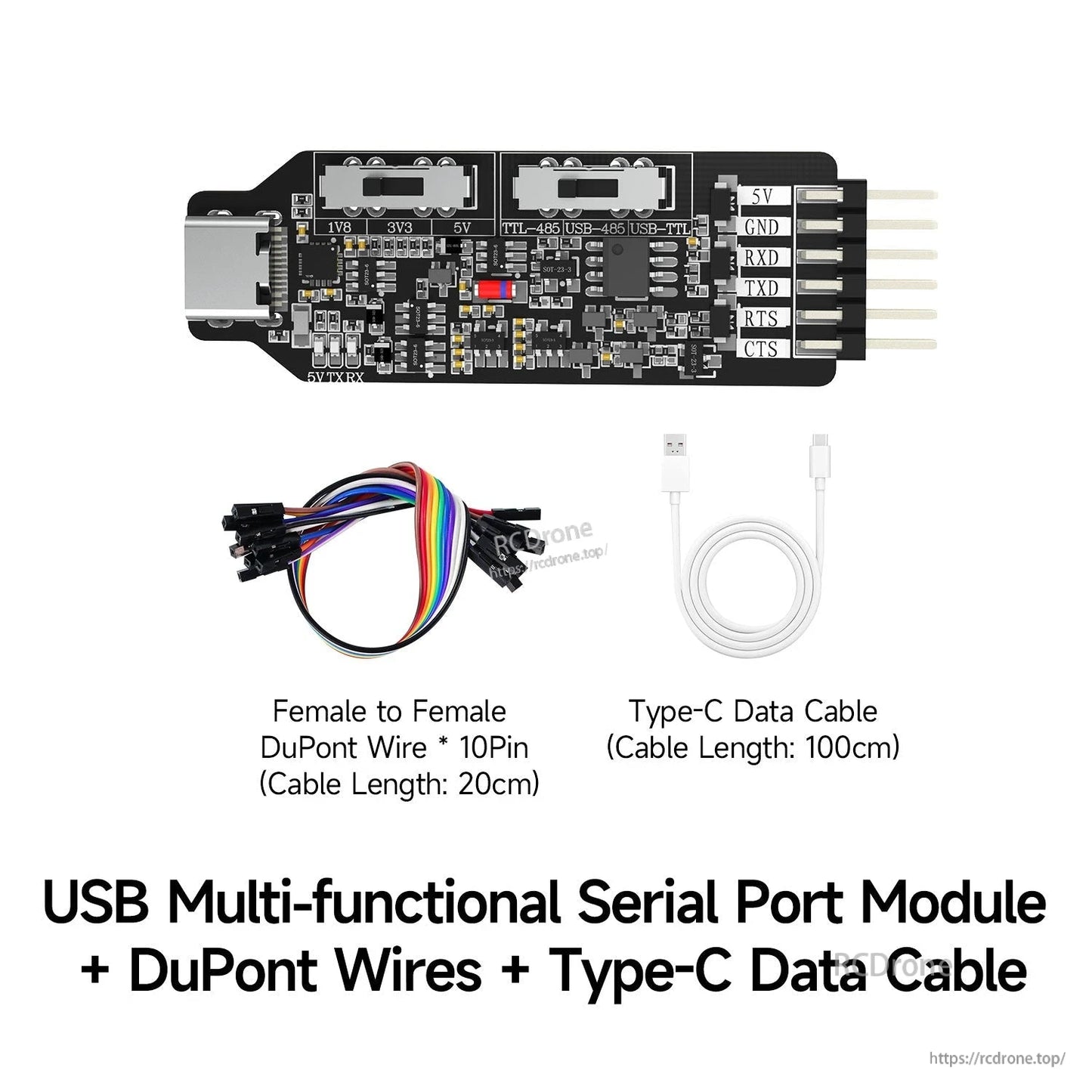

Scegli il kit che corrisponde alla tua configurazione, dal modulo da solo al cablaggio e a un cavo dati USB‑C.
