ZeroErr ePower-Board con Resistenza di Frenatura 50 W 5 Ω e Terminali 48 VDC

ZeroErr

$287.00 USD

Vendita Esaurito

Tasse incluse. Spedizione calcolato al momento del pagamento.

Versione Nero

Quantità

Visualizza i dettagli completi

Panoramica

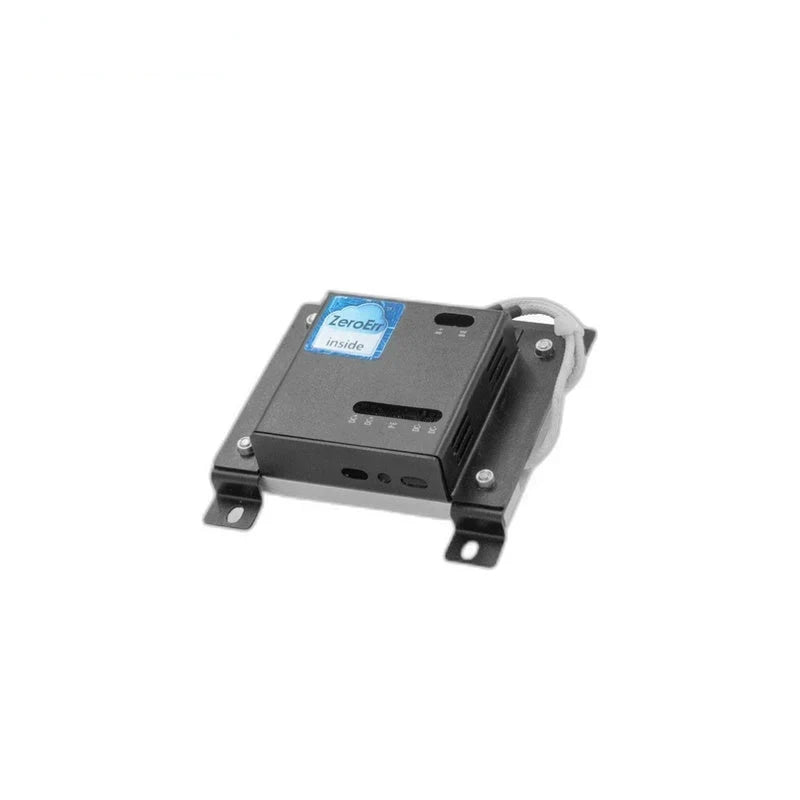

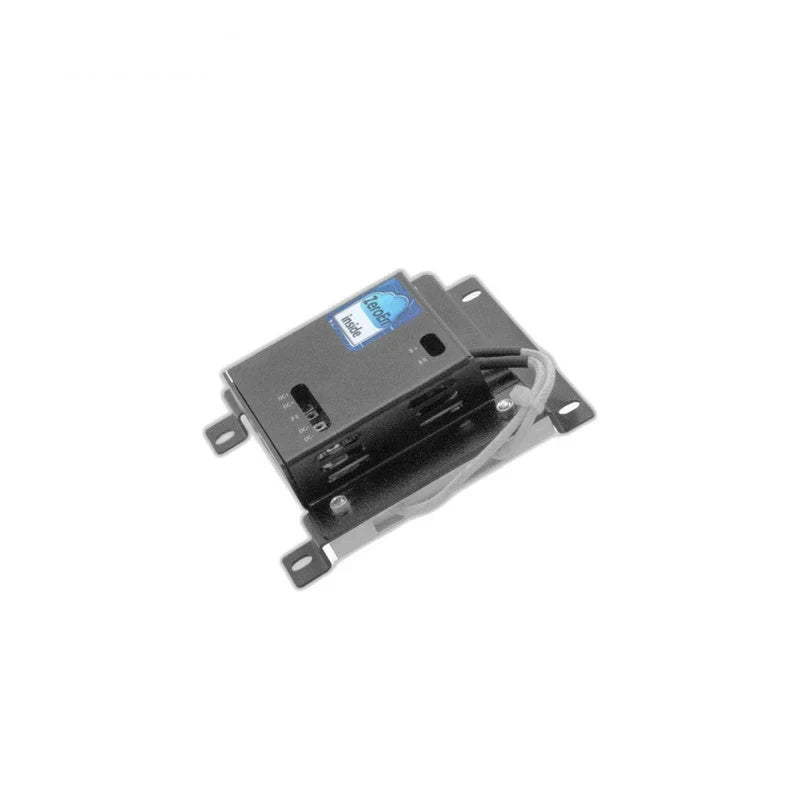

La ZeroErr ePower-Board è una scheda di alimentazione nera con connessioni a terminale 48 VDC, soglie di tensione per frenata rigenerativa e una valutazione del resistore per freni specificata nel disegno di 50 W, 5 Ω. Questa valutazione non specifica il contenuto della confezione.

Caratteristiche

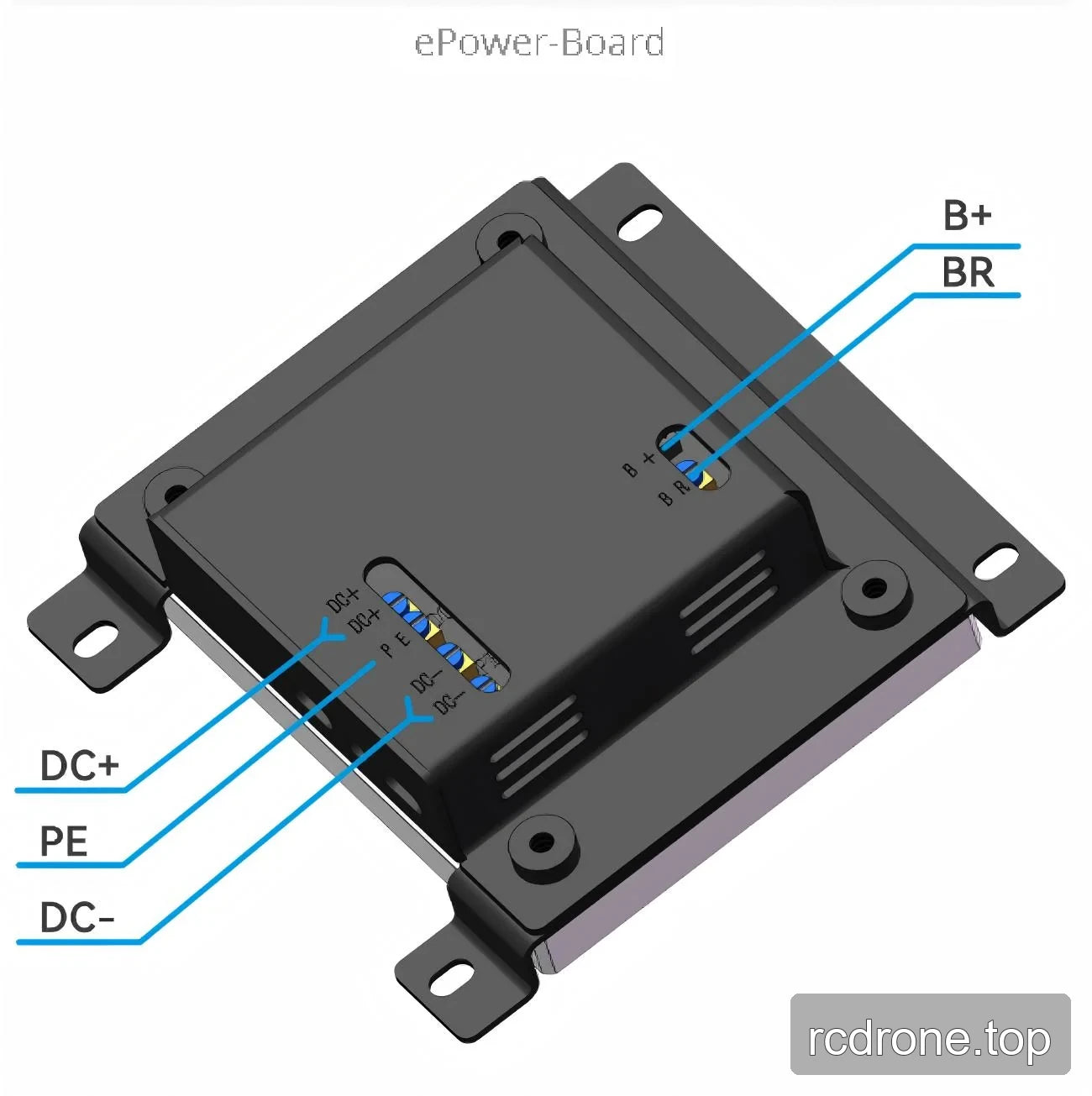

Cinque terminali etichettati: DC+, PE, DC-, BR e B+.
DC+ e DC- si collegano ai poli positivo e negativo di un'alimentazione 48 VDC; PE si collega alla messa a terra della custodia EGND.
BR e B+ si collegano al resistore per freni.
Connessione a terminale crimpato di tipo telaio con un diametro del foro di cablaggio di Ø1.9 mm.

Specifiche

Parametro	Valore
Modello	eLine Power 5 Cavo

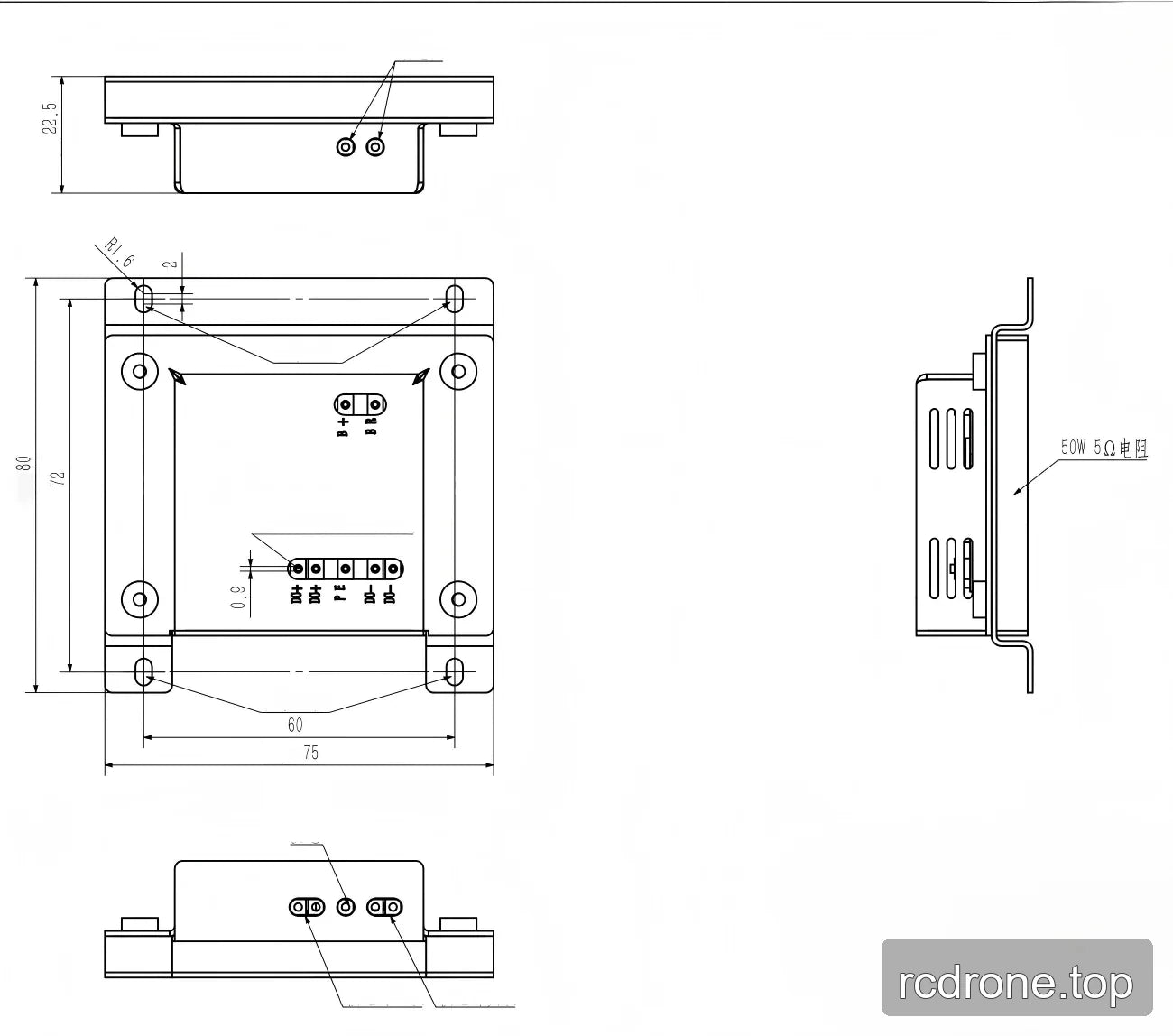

Dimensioni	75 × 80 × 22.5 mm
Peso	66.5 g
Voltaggio di ingresso	<50 VDC
Voltaggio di frenata rigenerativa all'avvio	51 VDC
Voltaggio di frenata rigenerativa all'arresto	50 VDC
Potenza del resistore di frenata (valutazione specificata)	50 W
Resistenza del resistore di frenata (valutazione specificata)	5 Ω
Temperatura di funzionamento	−20 a 60 °C
Temperatura di stoccaggio	−30 a 60 °C
Classe di protezione contro l'ingresso	IP30
Umidità di utilizzo/stoccaggio	20% a 80% (senza condensazione)

Collegamenti dei terminali

Punto	Segno del terminale	Funzione del terminale	Specifiche del terminale
1	DC+	Collegare al polo positivo dell'alimentazione 48 VDC	Terminale a tipo telaio, crimpato, diametro del foro di cablaggio Ø1.9 mm
2	PE	Collegare all'alloggiamento EGND	Tipo telaio, terminale crimpato, diametro del foro di cablaggio Ø1.9 mm
3	DC-	Collegare al polo negativo dell'alimentazione 48 VDC	Tipo telaio, terminale crimpato, diametro del foro di cablaggio Ø1.9 mm
4	BR	Collegare al resistore di frenata	Tipo telaio, terminale crimpato, diametro del foro di cablaggio Ø1.9 mm
5	B+	Collegare al resistore di frenata	Tipo telaio, terminale crimpato, diametro del foro di cablaggio Ø1.9 mm
