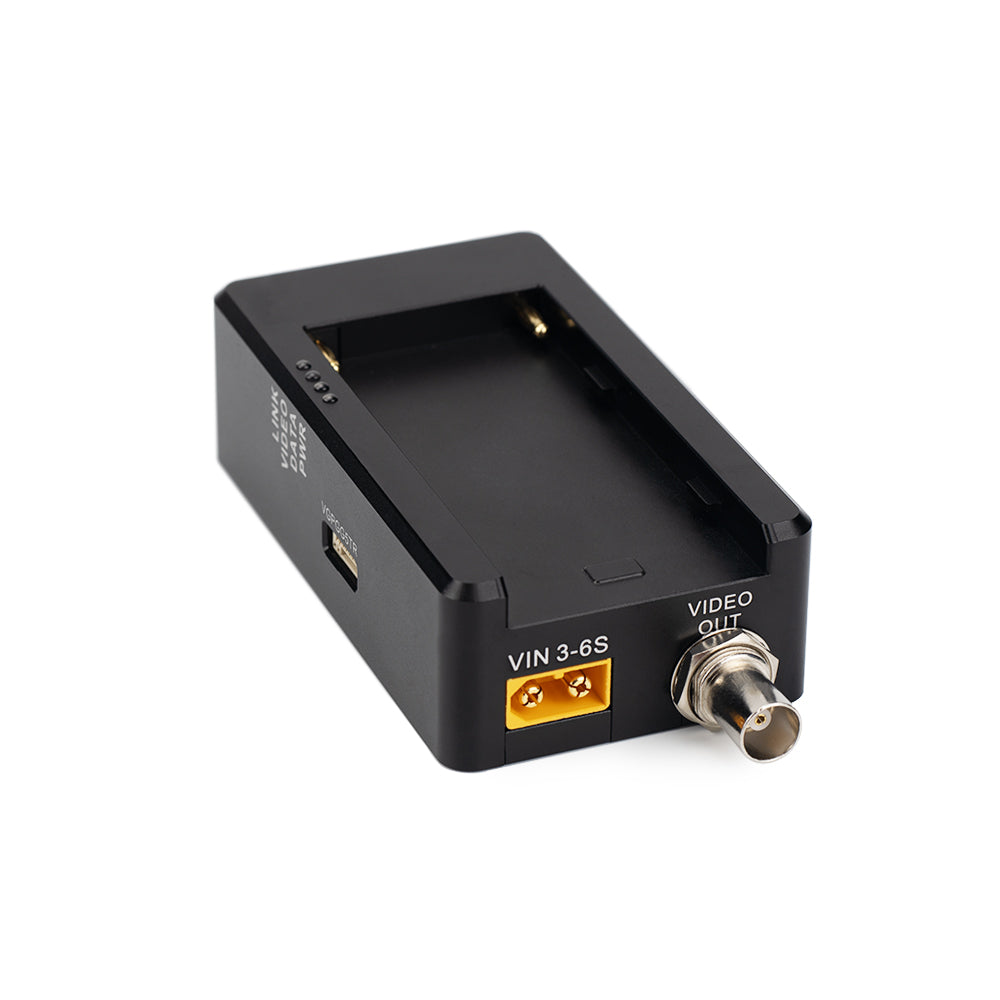

FPV光ファイバー画像 & データモジュール（SKY/GBD） — シングルモード 0～20 km、TTL/S.BUS、GH1.25

概要

その 光ファイバー画像デジタルモジュール （OPTICALLINKシリーズ）は、ドローンやロボット向けに、長距離かつ干渉に強い有線リンクを構築します。 シングルモードファイバー そして FCコネクタ、それは運ぶ 双方向画像 &制御データ （NTSC/PAL/SECAM; TTL/S.BUS） 以上 0～20キロ 無線の混雑がなく、屋内、地下、電磁干渉の強い場所でも信頼性の高い通信が可能です。軽量で 空 モジュールは車両に搭載され、 GBD（グラウンドエンド） モジュールには 7.4V 6600mAh リチウムイオン パワーパック。典型的なシナリオとしては、屋内検査ドローン、配管内移動ロボット、水中ロボット、遠隔固定現場監視などが挙げられます。

主な特徴

• 0～20 kmシングルモード光ファイバーリンク 高安定性、長距離通信用

• 強力な耐干渉性 & 盗聴防止 光メディアの特性

• 双方向データ; サポート TTL/S.BUS 制御と NTSC/PAL/SECAM ビデオ形式

• コンパクトなアルミニウムハウジング （空中SKYと地上GBD）堅牢な展開を実現

• GH1.25データインターフェース、 FCファイバーインターフェース、波長 1310 nm (9/125 µm) + 1550 nm

• オプションの超軽量 ファイバー「ディスク」スプール 1 km/3 km/5 kmのケーブル長さの場合

技術的パラメータ

SKY（空中）モジュール

GBD（グラウンドエンド）モジュール

オプションのファイバーディスク（ケーブルスプール）ウェイト*

*ケーブルの長さのオプションは重量の参考として表示されています。使用可能な長さはリストによって異なる場合があります。

モデル/オプション（表示）

• OPTICALLINK GBD-40KM（ブラック）

• OPTICALLINK SKY-40KM (ブラック) — CNCなし

• OPTICALLINK GBD-80KM（ブラック）

• OPTICALLINK SKY-80KM (ブラック) — CNCなし

注：「40 km/80 km」の表記はモデル名です。 シングルモードの動作距離は0～20 km完全なリンクを形成するには、SKY (空中) と GBD (地上端) を選択し、タスクに適したファイバーの長さを選択します。

代表的な用途

• 屋内・地下点検ドローン RF信号がブロックされる場所

• パイプライン/パイプクローリングロボット 安定した長距離データバックホールが必要

• 水中ロボット EMIフリーの長距離テザー通信を必要とする

• 遠隔産業監視 高EMI環境（e.g.、変電所）

注文前に知っておくべきこと

• 内容はオプションによって異なる場合があります （SKYモジュール、GBDモジュール、ファイバーケーブルは別々に記載されている場合があります）。 含まれるアイテムを確認する 購入前に必要なケーブルの長さを確認してください。

• 確保する 電源とインターフェース フライトコントローラ/ロボット（GH1.25; TTL/S.BUS）。

• 航空機での使用については、 積載容量 SKY モジュールと選択したケーブルスプールの重量に応じて異なります。

詳細

光ファイバーモジュールは、最大 20 km の高速で安定したデータ伝送を可能にし、干渉や盗聴の影響を受けず、地形の障害を克服し、ビッグデータ通信を効率的にサポートします。

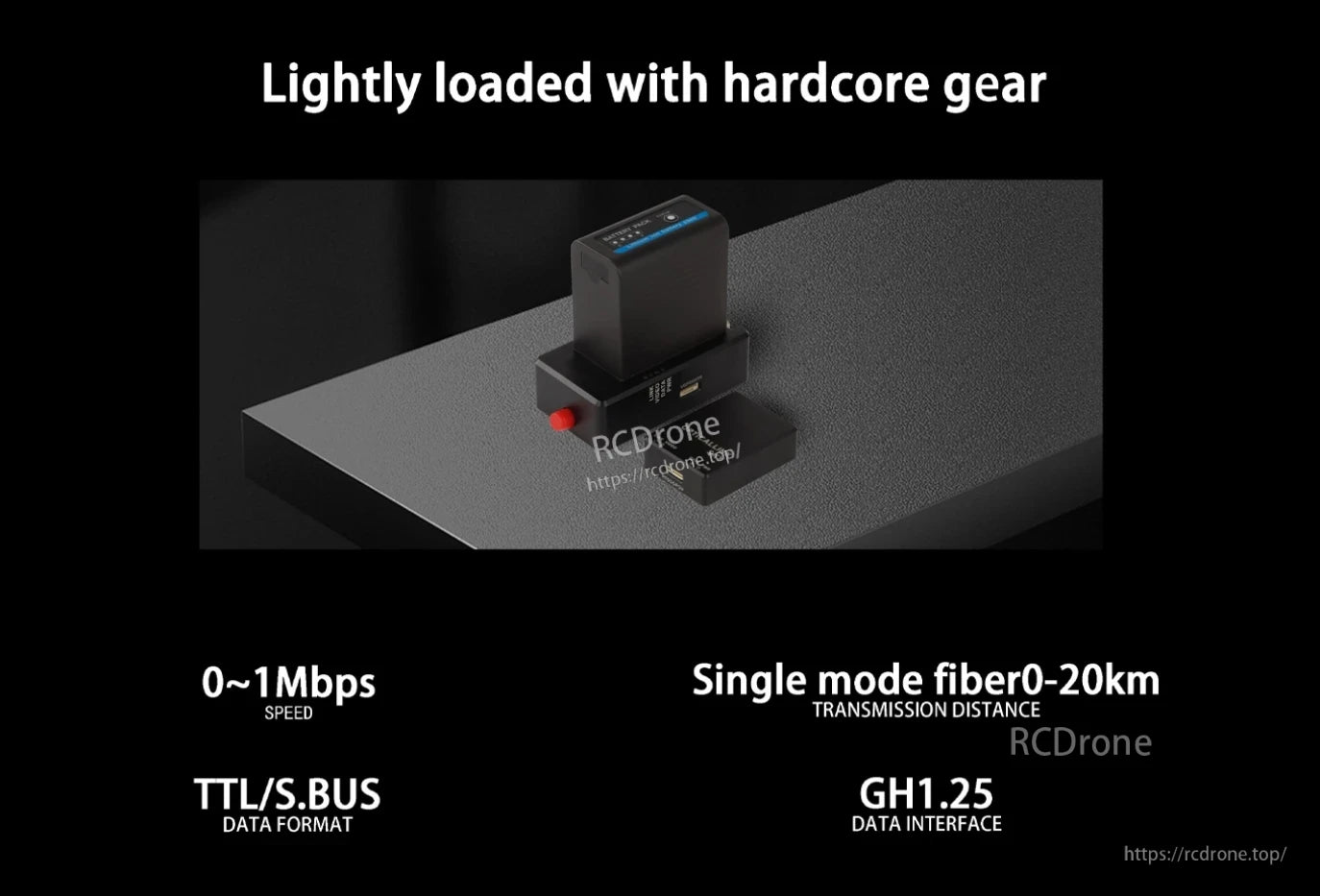

ハードコアな装備を軽く搭載。速度: 0~1Mbps。伝送: シングルモード光ファイバー 0-20km。データフォーマット: TTL/S.BUSインターフェース: GH1.25。

超軽量の空中SKY光ファイバーディスクモジュール。重量：340g（1km）、800g（3km）、1250g（5km）。

光ファイバー通信は、妨害電波防止、低損失、軽量設計により高速で安定したデータ伝送を可能にし、パイプラインのメンテナンス効率と安全性を高めます。(34 語)

屋内検査ドローンは、複雑な地下環境でも安定したデータ伝送を実現するために光ファイバー通信を採用しています。（18語）

水中ロボットニュースレターでは、水中ロボットにおける高速で安定したデータ伝送を実現する光ファイバーに焦点を当て、厳しい水中環境でのパフォーマンスと信頼性の向上に取り組んでいます。

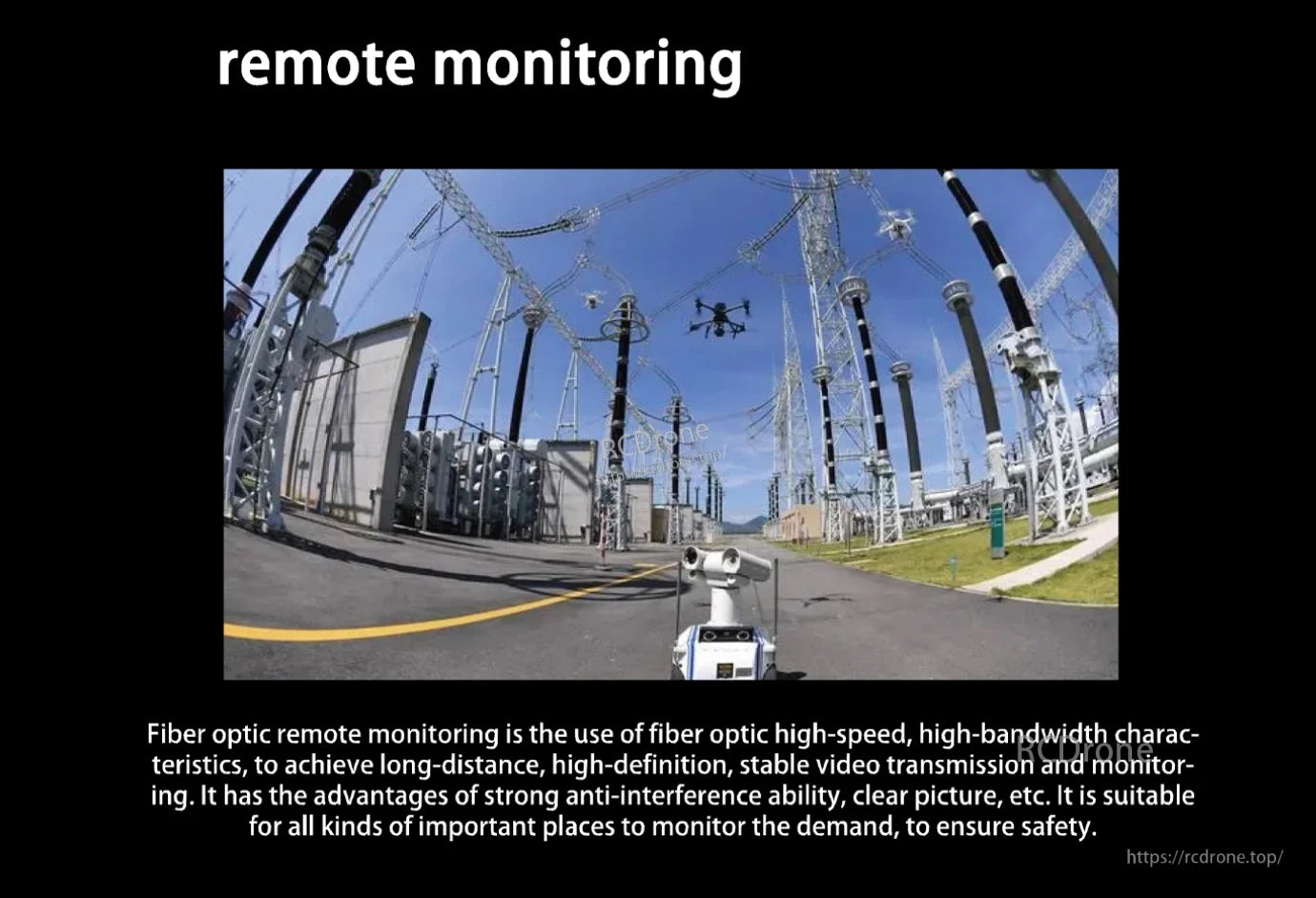

光ファイバー技術により、長距離でも安定した高精細ビデオ伝送が可能になり、強力な耐干渉性も備えているため、安全性が重要となる現場で鮮明な画像を確保できます。(39 語)

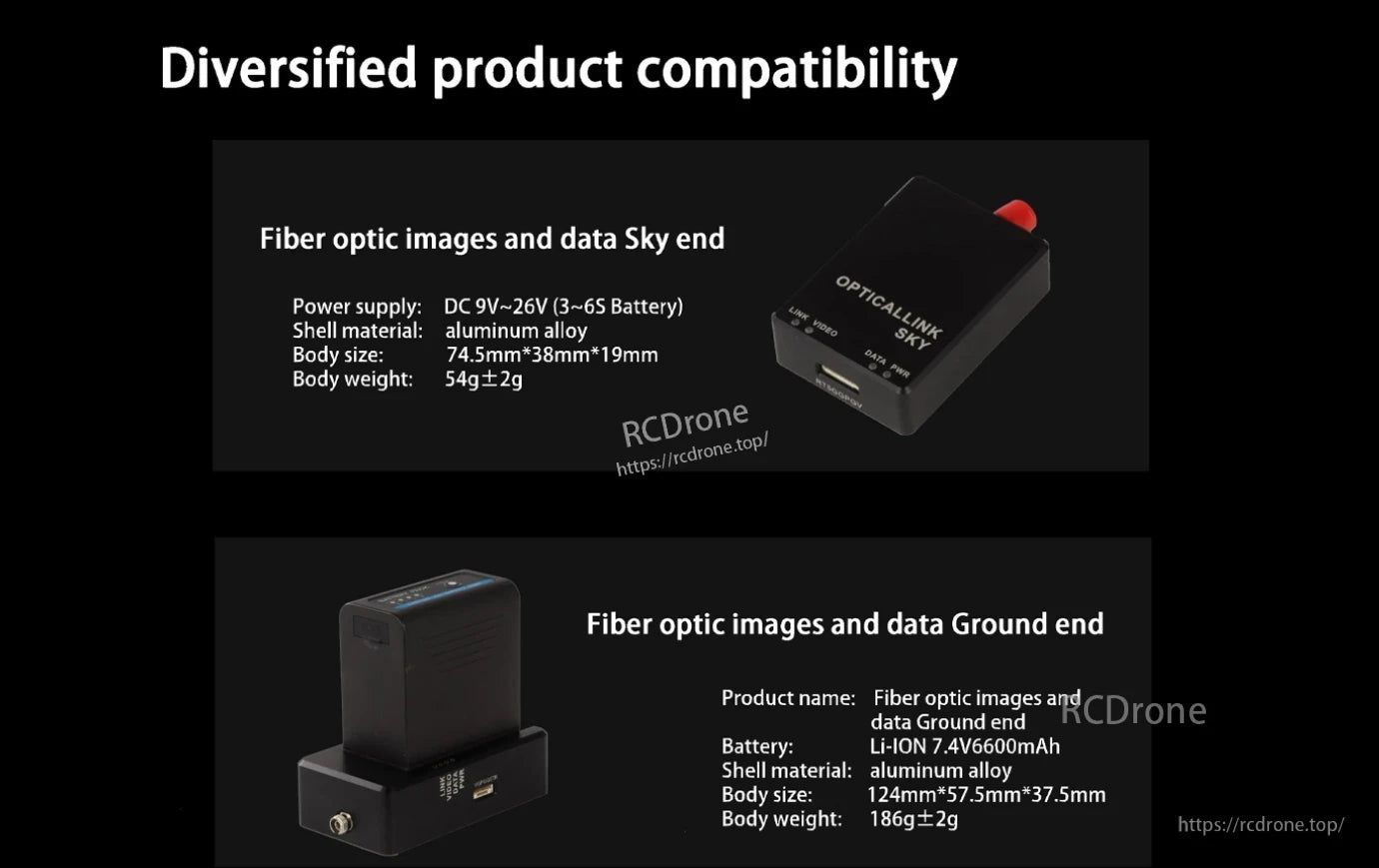

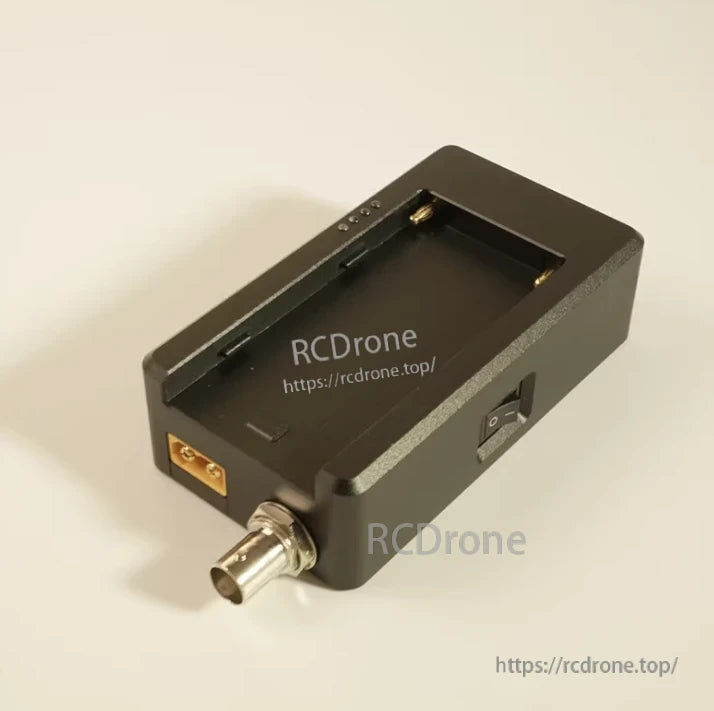

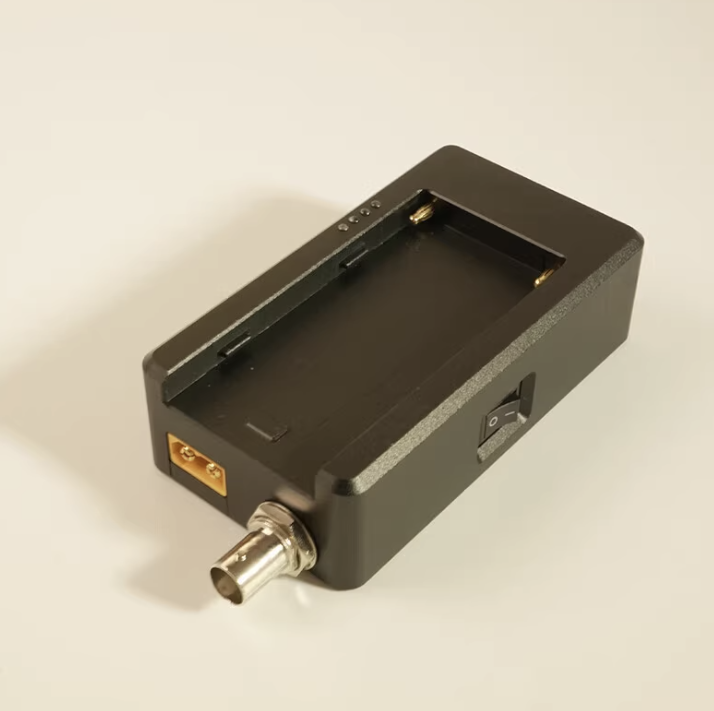

天空側および地上側光ファイバーモジュール。天空側：DC 9V～26V、アルミニウム合金、74.5×38×19mm、54g。地上側：リチウムイオン電池 7.4V 6600mAh、アルミニウム合金、124×57.5×37.5mm、186g。

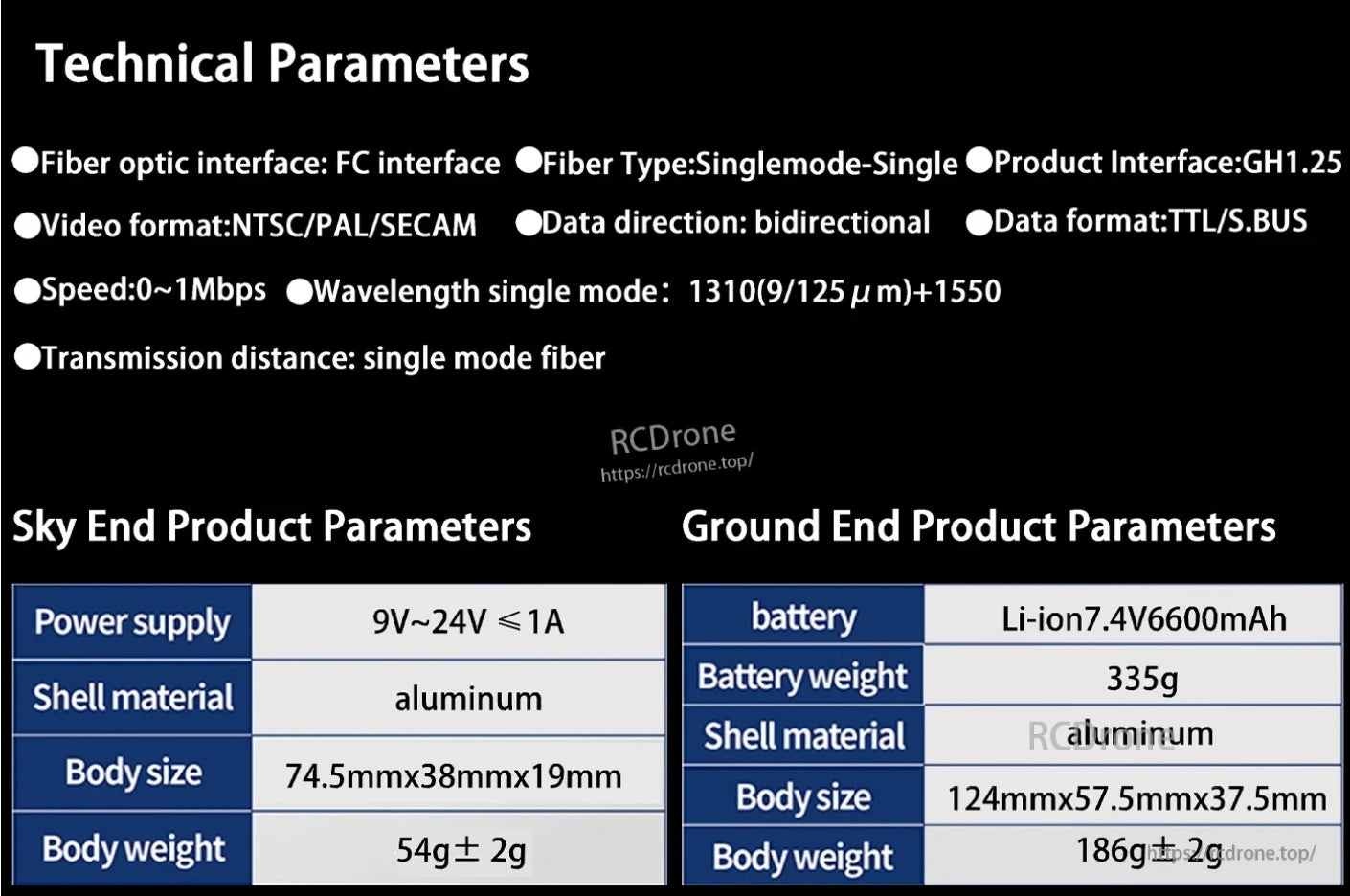

FCインターフェース、シングルモードファイバー、双方向TTL/S.BUS、0〜1Mbps、1310/1550nm。天体側：9-24V、アルミニウム、74.5×38×19mm、54g。地上側：リチウムイオン、アルミニウム、124×57.5×37.5mm、186g。

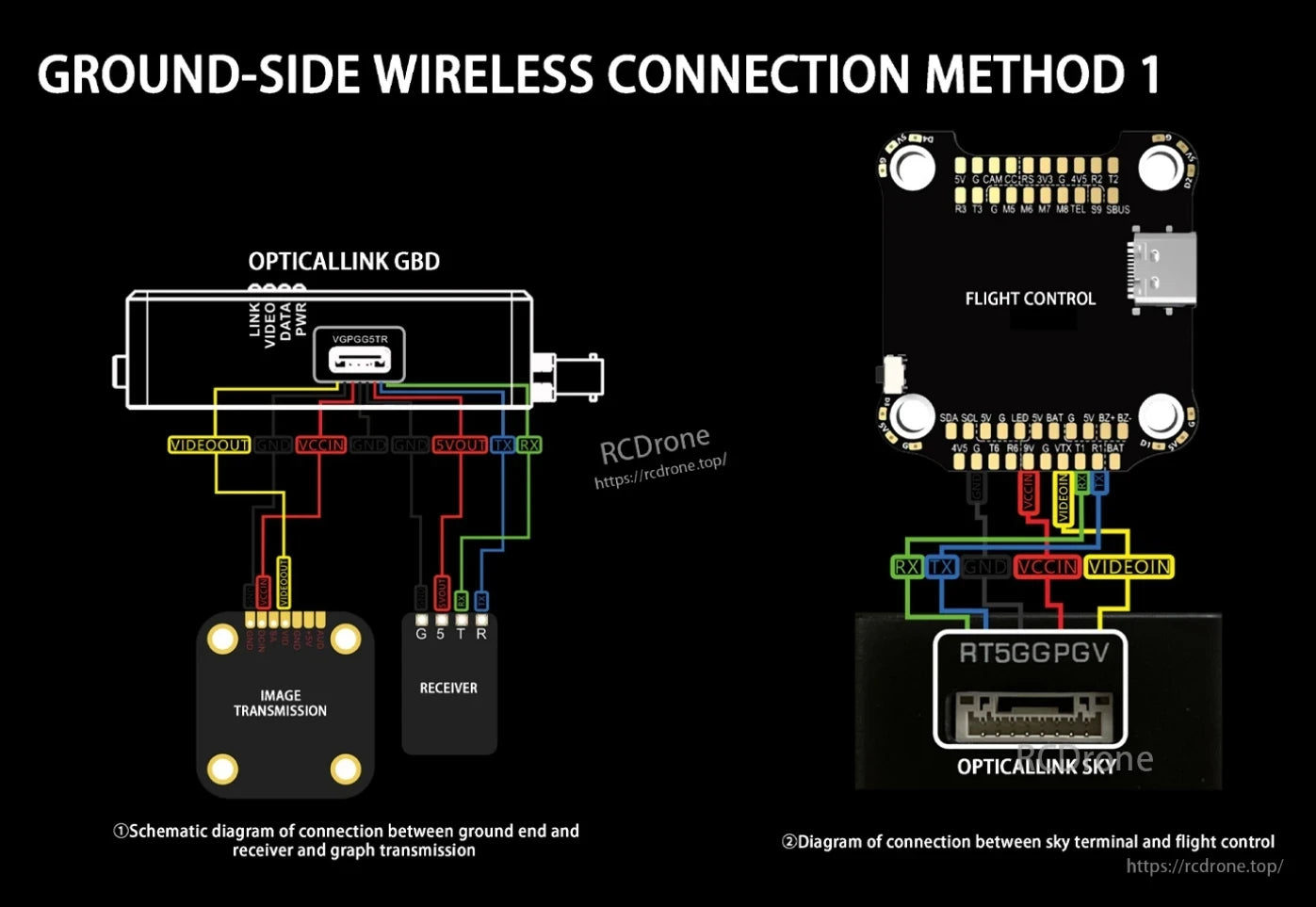

OpticalLink GBD 用のワイヤレス地上側接続。地上端、受信機、ビデオ伝送、飛行制御、およびスカイ ターミナルを、ラベル付きの電源、ビデオ、およびデータ配線で接続します。

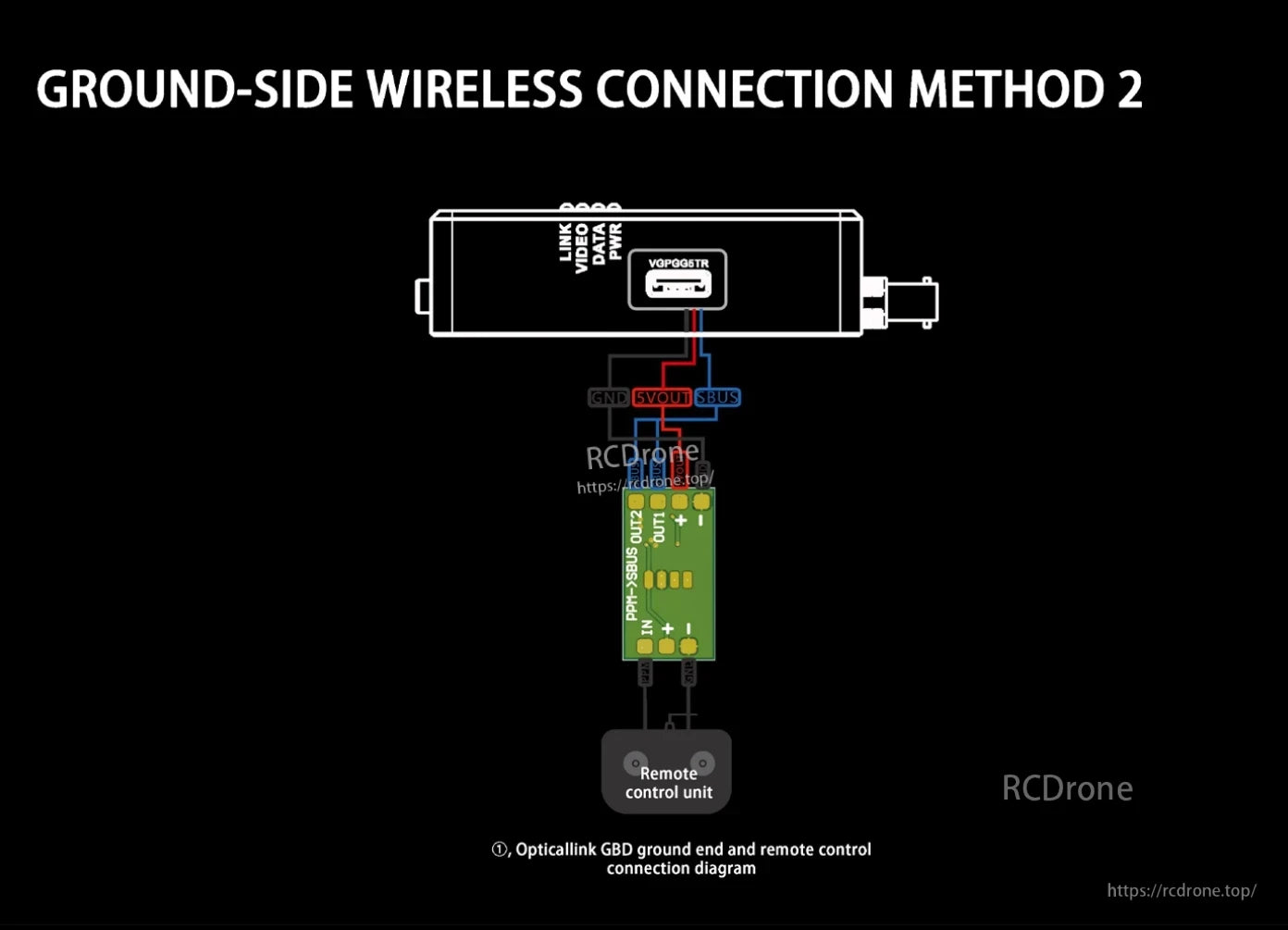

地上側無線接続方法2：光リンクGBD地上端とリモコンユニットの配線図。
