概要:

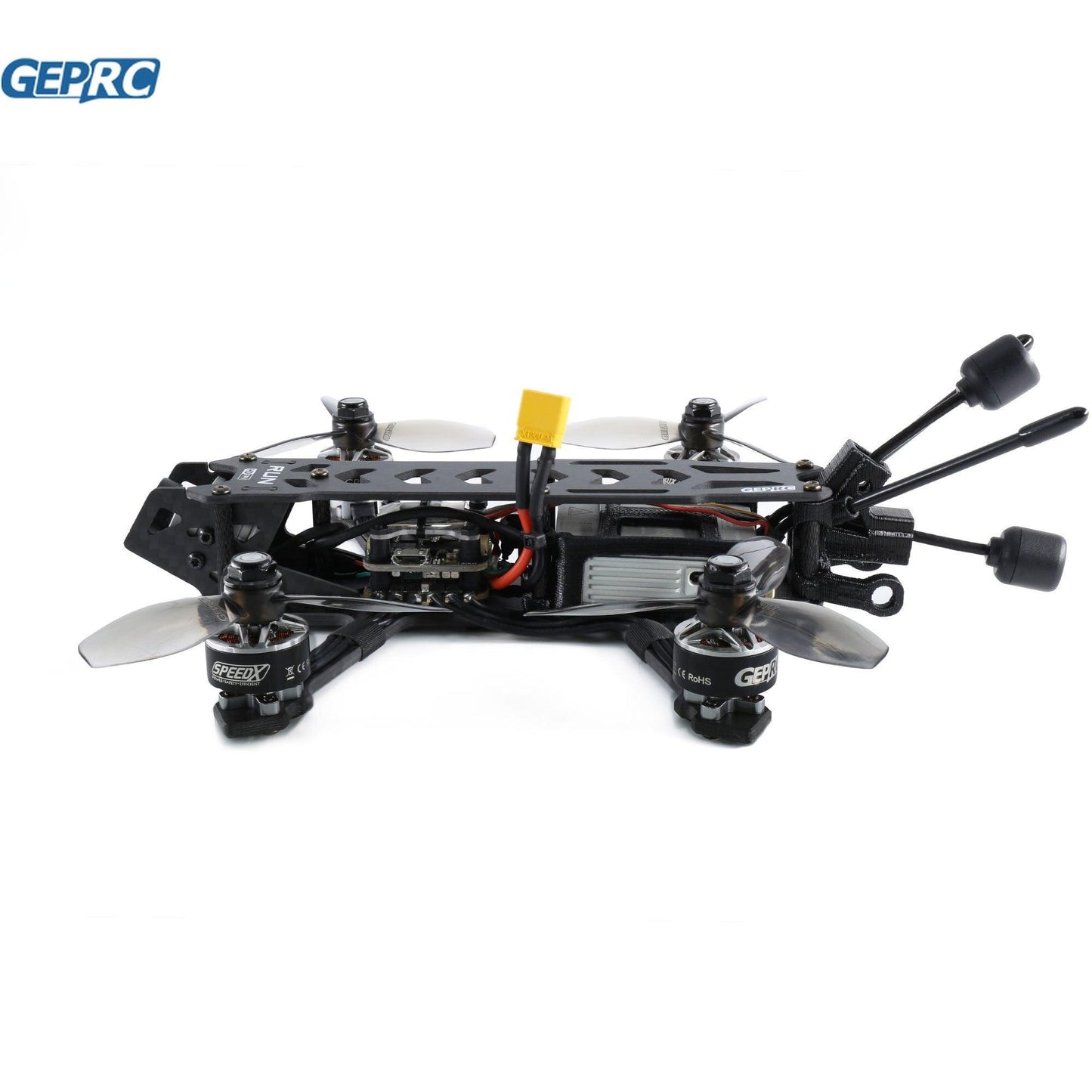

RUN HD3 は最新の DJI デジタル エア ユニット高解像度 FPV システムを搭載し、3 インチ ミニ クワッドで高解像度 FPV を実現します。「RUN HD3」は主にフリースタイル フライに使用され、驚くべき感度の反応を提供し、簡単に操作できます。ポータブル

「RUN HD3」は STABLE PRO F7 35A フライング タワーを使用し、デュアル ジャイロスコープ ICM20689 が同時に動作し (現在、ほとんどのジャイロスコープは単一のジョブで動作します)、感触は滑らかで滑らかです。安定した飛行により、振動によるビデオのゼリー効果がなくなり、パイロットはスムーズに映像を撮影できます。

再設計されたフレームにより安定性が確保され、飛行中にプロペラが視界に表示されなくなり、ビデオを完全に編集することができます。十分なパワーの 1507 3600KV モーターと組み合わせて、あらゆる動作を行うのに非常に便利です。

「RUN HD3」は専門家によって再設計され、GEPRC チームによって組み立てられ調整されました。

機能:

• ビューにプロペラがありません。

• DJI FPV HD に最適

• フル 3K カーボンファイバー

• 720p 120fps FPV

• システム:STABLE PRO F7 35A

• ブラック ボックス: 32Mb オンボード フラッシュ メモリ。

• フル ソフト マウント FC システム: ジャイロにクリーンな動作環境を提供します。

• 精巧な組み立てプロセス: 潜在的な取り付けの問題を排除します。

• 重量:200g(電池含まず)

仕様:

フレーム:

• フル 3K カーボンファイバー

• 取り付け穴: 30.5*30.5mm/20*20mm

• 側板：1.5mm

• 天板：2mm

• 底板：3mm

• 側板：2mm

• ホイールベース : 155mm

• モーター: GR1507 3600KV

• 推奨バッテリー:4S 850mAh (付属しません)

FPV システム : DJI FPV 航空ユニット

• 動作周波数: 5.725 ～ 5.850 GHz

• 送信電力 (EIRP): FCC/SRRC: <30 dBm; CE:<14dBm

• 最小。レイテンシ (エンドツーエンド)

• 低遅延モード (720p/120fps): <28 ミリ秒

• 高画質モード (720p/60fps): <40 ms

• 最大。伝送距離: FCC/SRRC: <4 km; CE: <0.7 km

• ビデオ形式: MP4 (ビデオ形式: H.264、オーディオ形式: ACC-LC)

• I/O インターフェイス: USB-C、MMCX、3-in-1 ポート、microSD カード スロット

• 動作温度範囲: 0° ～ 40°C (32° ～ 104°F)

• 入力電力: 7.4 ～ 17.6 V、約 4 ～ 9 W

• センサー：1/3.2型CMOS、有効画素数：4M

• レンズ: 2.1 mm、f/2.1

• シャッター: ローリングシャッター

• ISO: 100-25600

• 視野角: 150°(D); 122°(高さ); 93°(V)

• 寸法：22.1×21.1×20。1mm

電子システム(STABLE PRO F7 35A):

安定した PRO F7 フライト コントローラーの仕様:

• モデル:STABLE PRO F7 35A

• MCU: STM32F722RET6

• IMU: 2x ICM20689(SPI)

• BlackBox: 32Mb オンボード フラッシュ

• OSD: AT7456E チップを搭載した BetaFlight OSD

• バロ:いいえ

• BEC 出力:5V@3A

• 内蔵 LC フィルタ

• 入力電圧: 2-6S Lipo

• ファームウェアターゲット: EXF722DUAL

• サイズ: 26x26mm 基板、20mm 取り付け穴 (M2)

安定した PRO F7 ESC BL32 2-6S 4in1 仕様:

• MCU:STM32F051

• 入力:2-6 秒リポ

• 定数:35 アンペア

• バースト:45 アンペア

• 寸法: 31*31mm (電源パッドを含む)

• 取り付け穴:20*20mm、M2

• Dshot1200、プロショット、ワンショット、マルチショットをサポート

• 電流メーター: あり

• ターゲット: GEPRC-BL32-4IN1

BLHELISUITE ダウンロード:
HTTP://WWW.MEDIAFIRE.COM/FILE/HKLN8FCAIF5S9L8/BLHELISUITE32_32616A.ZIP/FILE

フライト コントローラー ファームウェア (EXF722DUAL):
https://github.com/betaflight/betaflight/releases

次を含めます:

• RUN HD3 クアッドコプター 1 台

----------------

GEPRC RUN HD3 レビュー

GEPRC RUN HD3 DJI エア ユニット: 総合レビュー

GEPRC RUN HD3 DJI エア ユニットは、フリースタイル ドローン飛行用に設計された高性能 HD FPV カメラ システムです。高度な機能、耐久性のある構造、シームレスな DJI Air Unit 統合により、優れた FPV 体験を提供します。このレビュー記事では、GEPRC RUN HD3 DJI 航空ユニットの構成、利点、選択基準、操作マニュアル、よくある質問について説明します。

構成:

GEPRC RUN HD3 DJI Air Unit は、没入型で高品質の FPV 体験を提供するために連携するいくつかの主要コンポーネントで構成されています。これらには以下が含まれます:

1.フレーム: RUN HD3 のフレームはフル 3K カーボンファイバーで作られており、強度と重量のバランスが取れています。 155mm のホイールベースとさまざまな取り付け穴オプション (30.5*30.5mm/20*20mm) が特徴で、他のコンポーネントを簡単に取り付けることができます。

2. FPV システム: DJI FPV エア ユニットは、HD カメラ システムの中心です。 5.725 ～ 5.850 GHz の周波数範囲で動作し、低遅延や高品質のビデオ伝送などの優れた機能を提供します。さまざまな飛行設定に合わせて、低遅延モード (720p/120fps) と高品質モード (720p/60fps) の両方をサポートします。

3.電子システム: 電子システムは、STABLE PRO F7 フライト コントローラーと STABLE PRO F7 ESC BL32 4in1 で構成されます。フライト コントローラーには STM32F722RET6 MCU と 2x ICM20689 IMU が搭載されており、安定性と正確な制御を実現します。 ESC は 2 ～ 6S LiPo 入力をサポートし、Dshot1200、Proshot、Oneshot、および Multishot プロトコルを提供します。

利点:

1.DJI 航空ユニットの統合: GEPRC RUN HD3 は、DJI FPV 航空ユニットとシームレスに統合できるように特別に設計されています。これにより、すっきりとした設置が可能になり、プロペラがカメラの視界を妨げる問題がなくなり、鮮明で途切れのない映像が得られます。

2.高品質 HD FPV: DJI Air Unit は 720p 120fps FPV ビデオを提供し、臨場感あふれるスムーズな飛行体験を実現します。低遅延モードでは遅延が最小限に抑えられ、高品質モードではビデオの鮮明さが向上します。

3.耐久性と軽量フレーム: RUN HD3 のフル 3K カーボンファイバー フレームは、耐久性と重量のバランスを実現しています。これにより、衝突や衝撃に対する回復力を維持しながら、機敏な飛行パフォーマンスが可能になります。

4.高度なフライト コントローラーと ESC: STABLE PRO F7 フライト コントローラーと STABLE PRO F7 ESC BL32 4in1 は、ドローンの信頼性が高く正確な制御を提供します。フライト コントローラーのオンボード フラッシュ メモリとソフト マウント設計は、クリーンな動作環境に貢献し、振動を軽減し、正確なジャイロ測定値を保証します。

5.精巧な組み立てプロセス: RUN HD3 は、潜在的な取り付けの問題を排除するために複雑な組み立てプロセスを経ています。これにより、すべてのコンポーネントが適切に配置および接続され、手間のかからない飛行体験が得られます。

選択方法:

GEPRC RUN HD3 DJI 航空ユニットを選択するときは、次の要素を考慮してください。 :

1.使用目的: ドローンをフリースタイル飛行、映画撮影、またはその他の特定の目的に使用する予定があるかどうかを決定します。 RUN HD3 は、フリースタイル飛行と HD 映像のキャプチャ向けに設計されているため、これらの分野で優れています。

2.バッテリーの互換性: 推奨仕様に適合するバッテリーを選択してください。 RUN HD3 は 4S 850mAh バッテリーと互換性がありますが、パッケージには含まれていません。バッテリーがフライト設定に適しており、

希望の飛行時間に十分な電力を供給していることを確認してください。

3.飛行体験: RUN HD3 は、FPV ドローンの飛行に慣れている経験豊富なパイロットにより適しています。その高度な機能と DJI 航空ユニットとの統合を完全に活用するには、ある程度の専門知識が必要です。

操作マニュアル:

GEPRC RUN HD3 DJI 航空ユニットには、詳細な手順を記載した操作マニュアルが付属しています。組み立て、構成、操作に役立ちます。正しい取り付けと最適なパフォーマンスを確保するには、マニュアルをよく読んで従うことが重要です。マニュアルには、フレームの取り付け、フライトコントローラー、ESC、DJI 航空ユニットの取り付け、必要なケーブルの接続に関する段階的な手順が記載されています。また、ファームウェアの構成、キャリブレーション、トラブルシューティングのガイドラインについても説明します。

FAQ (よくある質問):

Q1: GEPRC RUN HD3 で異なるプロペラを使用できますか?

A1: はい、さまざまなプロペラを試して、さまざまな飛行特性を実現できます。ただし、最適なパフォーマンスを維持するには、プロペラがフレームおよびモーターの仕様と互換性があることを確認してください。

Q2: GEPRC RUN HD3 に GoPro またはその他のアクション カメラを取り付けることはできますか?

A2: RUN HD3 は、DJI FPV Air Unit と連動するように特別に設計されており、追加のアクション カメラ用の指定されたマウントはありません。 GoPro または同様のカメラを使用して映像を録画したい場合は、代替フレーム オプションや変更を検討する必要がある場合があります。

Q3: DJI Air Unit の最大伝送距離はどれくらいですか?

A3: DJI Air Unit の最大伝送距離は約 4 km (FCC/SRRC) または 0.7 km (CE) です。ただし、実際の通信範囲は、信号干渉や地域の規制などの要因によって異なる場合があります。

Q4: GEPRC RUN HD3 は初心者に適していますか?

A4: RUN HD3 は、経験豊富なパイロットや FPV ドローンの飛行に慣れている人に適しています。その高度な機能と DJI Air Unit との統合を効果的に操作するには、ある程度の専門知識が必要です。

結論:

GEPRC RUN HD3 DJI Air Unit は、機能が豊富で高性能な HD です。フリースタイルドローン飛行用に設計されたFPVカメラシステム。 DJI Air Unit の統合、耐久性のあるカーボンファイバー フレーム、高度な電子コンポーネントにより、素晴らしい FPV 体験を提供します。このレビュー記事で取り上げられている利点、選択基準、操作マニュアル、よくある質問は、GEPRC RUN HD3 DJI Air Unit の包括的な概要を提供します。経験豊富な FPV パイロットであっても、高解像度の航空映画撮影の世界に足を踏み入れたいと考えている愛好家であっても、RUN HD3 は FPV のニーズを満たす魅力的な選択肢です。
