KISS ULTRA v3 フライトコントローラー STM32H743 USB-C 8モーター DSHOT2400

概要

KISS ULTRA v3は、フライトコントローラー で、STM32H743プロセッサと30.5 x 30.5 mmのマウントパターンを基に構築されています。IIM-42652 SPIジャイロ、BMP390バロメーター、USB-C接続、統合グラフィカルOSD、電流センサー、DSHOT2400/1wireを使用した最大8つのモーターのサポートを組み合わせています。

ボードは、KISSシステムとの後方互換性を持つ8ピンESCコネクタを使用し、M5-M8モーター用の追加はんだパッドを含んでいます。FETTECシステムとは互換性がありません。LiPoとUSB用に別々の電源経路が提供され、5 Vおよび12 V BEC出力があります。

主な特徴

• 480 MHzで動作するSTM32H743プロセッサ、2 MB FLASHおよび1.28 MB RAM
• SPIを介して接続されたIIM-42652ジャイロおよび統合BMP390バロメーター
• 30.5 x 30.5 mm マウントパターンの KISS H 形状
• 8 ピン KISS 互換 ESC コネクタと電流センサーピン
• モーター M5-M8 用の追加はんだパッド
• データラインの過電流保護と USB の ESD 保護
• LiPo と USB 電源パスが分離された USB-C 接続
• BLHELI パススルー、IRC ゴースト、TBS CSRFv3、および DSHOT ルーターサポート
• 最大 8 つのモーター出力 DSHOT2400/1wire
• UBX プロトコルを使用した GPS サポートと気圧計データによる帰還支援の改善
• DJI MSP、DJI WTF、DJI O3、Walksnail、および HD0 ビデオシステムのサポート
• DAC を使用したアナログカメラ制御
• バッテリー容量の監視とアラート
• ソフトウェアシリアルポートはなし; 7 つのシリアルポートが公開されており、SA および RC テレメトリ用の専用シリアルポートが含まれています
• 50 fps のリフレッシュレートを持つ統合グラフィカル OSD とシリアルポートの要件なし
• 黒レベル、白レベル、および透明度の OSD 調整
• OSD を通じた完全な KISS 設定および ESC 設定
• Crossfire ツール、AM32 セットアップツール、および RC、GPS、ビデオ、モーター用のハードウェアテストツール
• インストールなしで利用可能な Web GUI とネイティブ Apple Silicon サポート
• スマート構成ストレージと最適化されたハードウェアインターフェースおよび適応フィルターコード

仕様

用途

フライトコントローラーは、構成可能なシリアル接続、ESCテレメトリー、電流センサー、GPS機能、アナログビデオ制御、OSD構成、およびリストされたHDビデオシステムのサポートを必要とするKISS互換のマルチローター構築を目的としています。

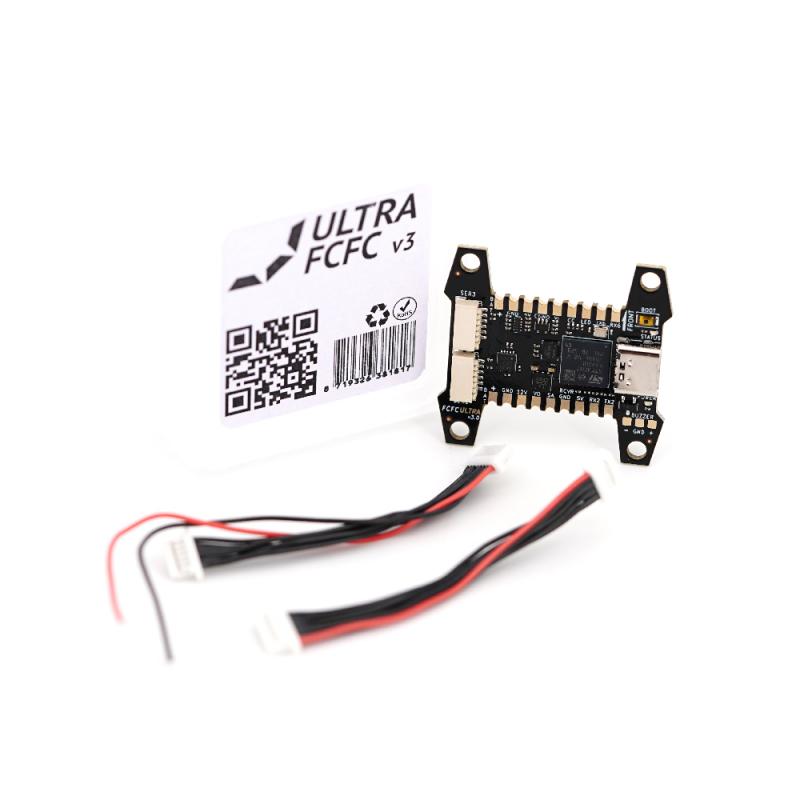

含まれているもの

• KISS FCFC Ultra v3 フライトコントローラー
• 8-8 ケーブル
• レガシー接続用の8-6ケーブル

製品サポートについては、RCDrone カスタマーサービス.

略語

• KISS: Keep It Super Simple
• FCFC: Fedor Commander Flight Controller

詳細

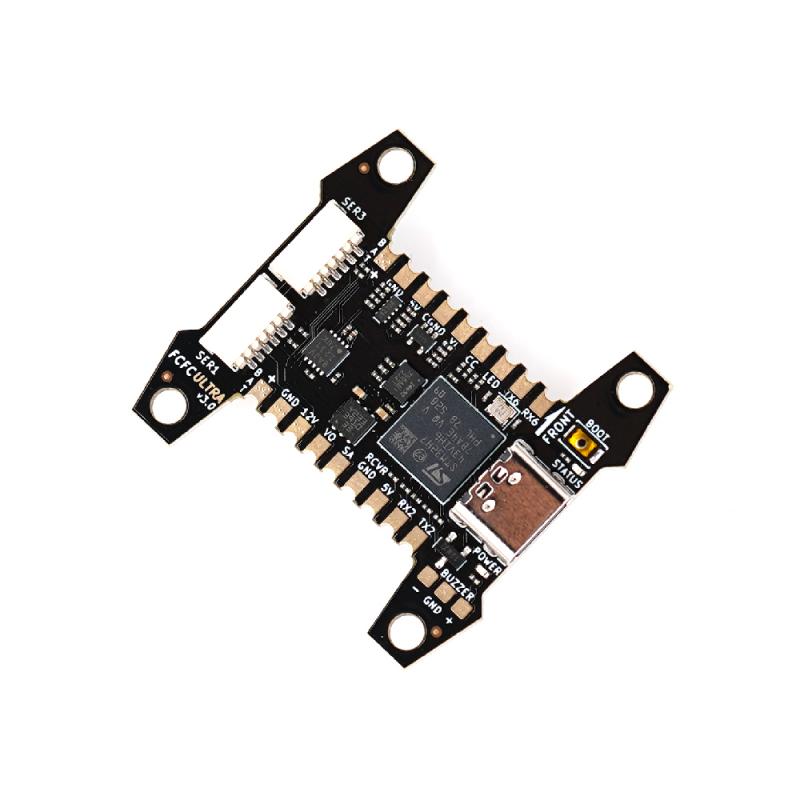

コネクタとパッドのラベルは、ボードの電源、シリアル、ビデオ、テレメトリ、およびモーターインターフェースをインストール用にマッピングします。

専用パッドは、ESC、電流センサー、テレメトリ、およびM1-M8モーター接続の配線を特定します。
