Kpower DHV840 コアレスサーボモーター、7.4Vで40kg·cmのストールトルク、R/Cモデルおよびロボット用

Kpower

$139.00 USD

販売完売

税金が含まれています。配送チェックアウト時に計算されます。

バージョン DHV840

量

詳細を表示

概要

このKpower DHV840は、R/Cカー、航空機、ロボット機構、およびその他の位置制御タスク用のDHVシリーズコアレスサーボモーターです。スチールギアとCNC加工された7075アルミニウムハウジング、スプライン出力シャフト、取り付けタブを組み合わせています。指定された可動範囲は120° ± 2°で、7.4 Vでのスタートルトルクは40.0 ± 0.20 kg·cmです。3本のワイヤーリードが電気接続を提供します。

特徴

スチールギアを備えたコアレスモーター。
CNC加工された7075アルミニウムハウジング。

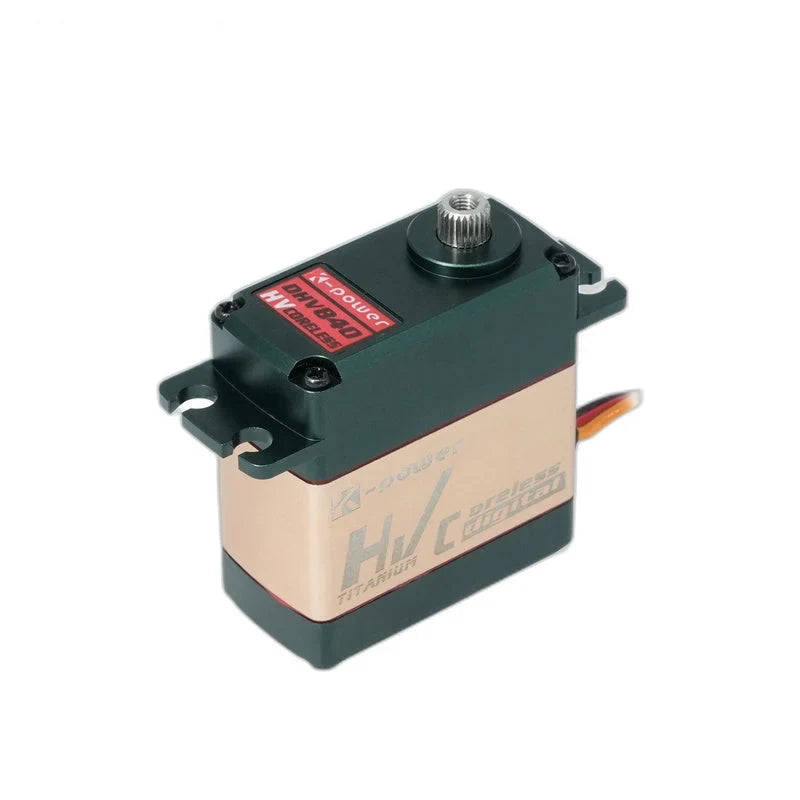

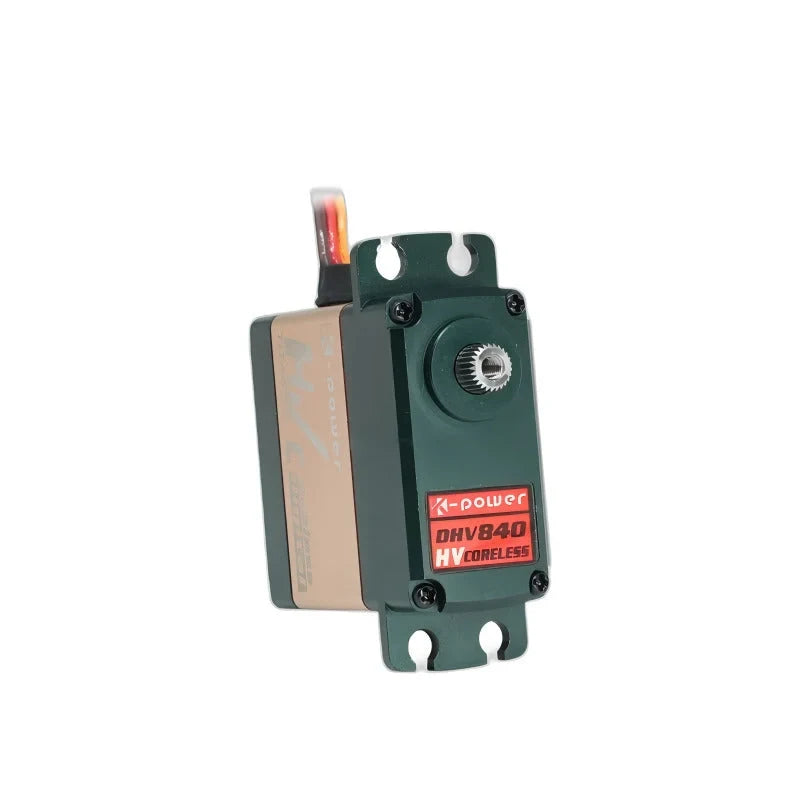

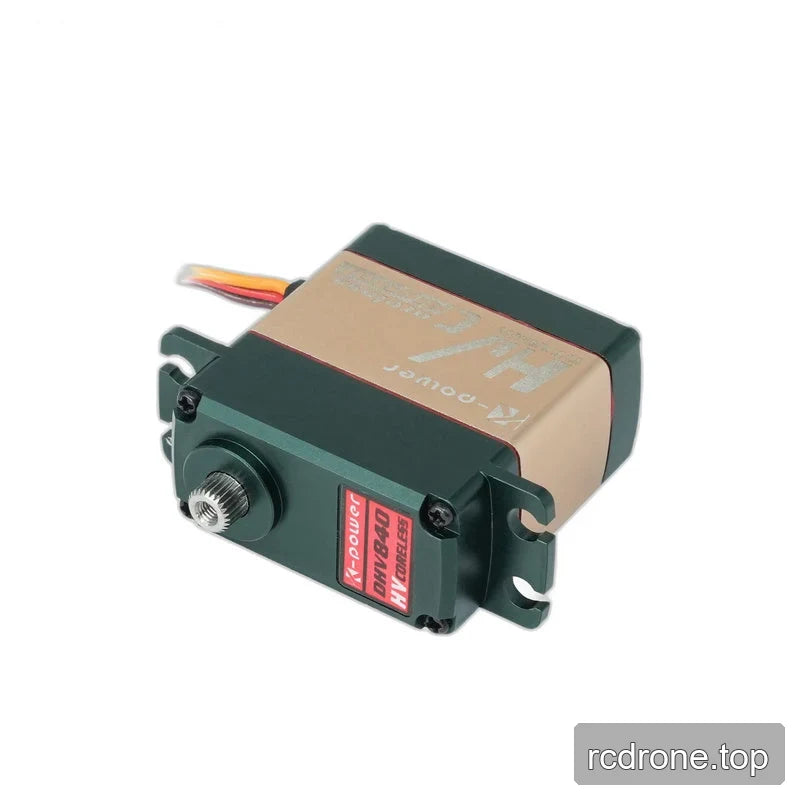

取り付けリンクコンポーネントを固定するための中央にねじ穴のあるスプライン出力シャフト。

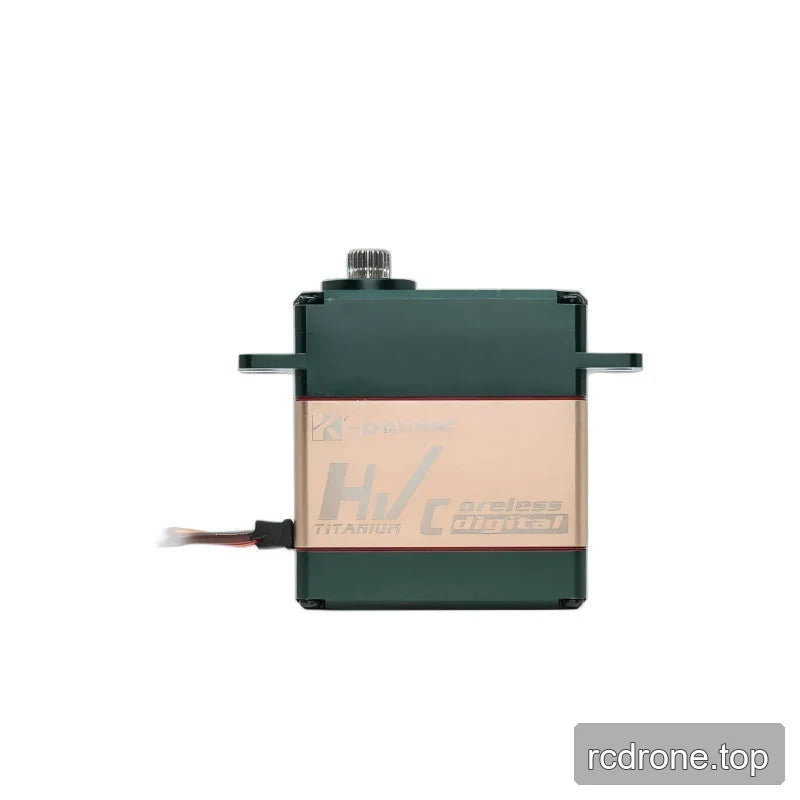

ハウジングの両端に取り付けタブ。

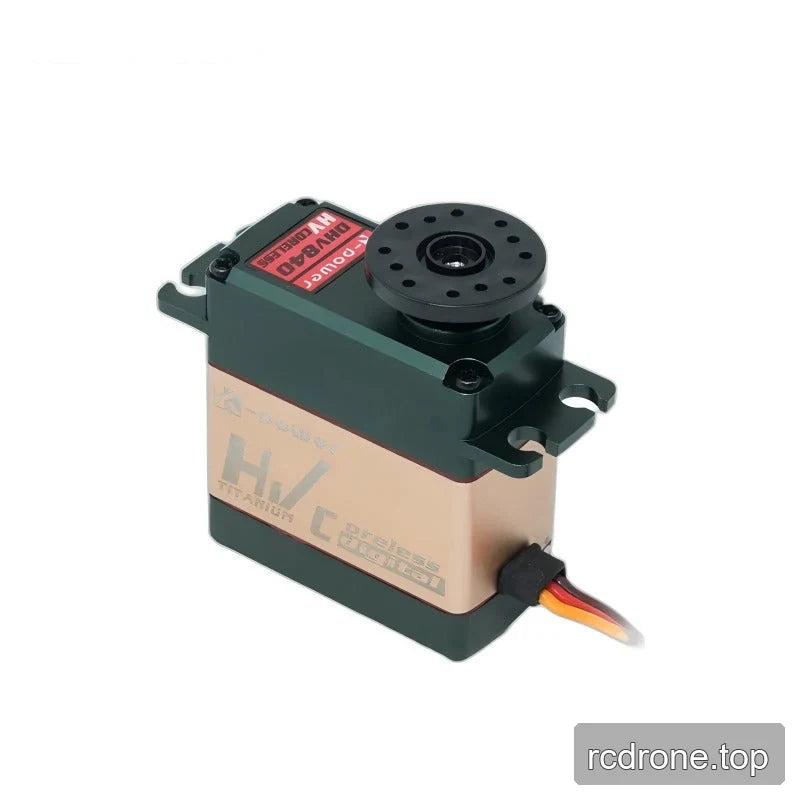

22 AWG PVC配線の3本ワイヤーリード。
900–2100 μs信号範囲、2 μsデッドバンド、50–333 Hzリフレッシュ周波数。

仕様

パラメータ	値
ブランド	Kpower
モデル	DHV840
シリーズ	DHVシリーズ
ギア素材	スチール
信号範囲	900–2100 μs
ケース素材と構造	CNC加工された7075アルミニウム
モータータイプ	コアレス
動作温度	−10 °Cから+50 °C
デッドバンド	2 μs
トラベル角度	120° ± 2°
リフレッシュ周波数	50–333 Hz
寸法	40 × 20 × 43 mm
重量	73 g ± 1 g
ワイヤーゲージと絶縁	22 AWG PVC
出力シャフト	スプライン、中央にねじ穴あり
マウント	ハウジングの両端にタブあり
電気リード	三線式

テスト電圧による性能

パラメータ	6Vで0 V	7.4 V
無負荷回転速度	0.21 ± 0.01 s/60°	0.18 ± 0.01 s/60°
スタールトルク	34.0 ± 0.20 kg·cm	40.0 ± 0.20 kg·cm
無負荷電流	500 ± 30 mA	800 ± 30 mA
スタール電流	3500 ± 40 mA	4200 ± 50 mA

用途

R/Cカーの操舵: スプライン出力シャフトを介して操舵リンクを駆動し、適切なシャーシブラケットに取り付けるためのマウントタブを備えています。
R/C航空機の制御: 指定された120° ± 2° サーボの移動を使用して制御面のリンクを作動させます。
ロボットメカニズム: コアレスモーターとスチールギアトレインを使用して関節リンクを配置します。電圧特有のトルクと速度の数値はアクチュエーターの選択をサポートします。
スマートホームメカニズム: 指定された移動範囲内で小型の位置制御リンクを移動させます。
医療機器メカニズム: タブマウントハウジングとスプライン出力シャフトを使用してデバイスリンクの機械的配置を提供します。
