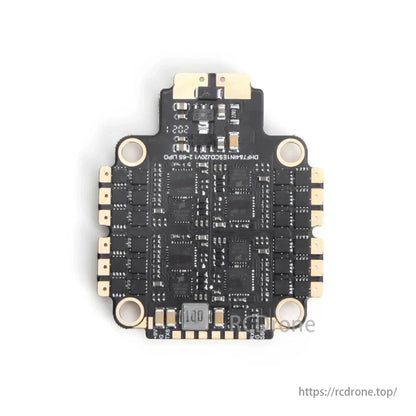

MAD BLHELI-32 40A 6S 4IN1+ F7 OSDドローンESC（デュアルカメラ、DJIサポート）

概要

の 狂った BLヘリ-32 40A 6S 4IN1 ESC + F7 OSDフライトコントローラー 高性能FPVドローン向けに設計された強力なオールインワンソリューションです。このコンパクトなボードには、 F7フライトコントローラー と 高度な40A 4-in-1 ESCシームレスなフライト体験を提供します OSD、BEC、電流検知、 ディージェイアイ サポート、ブラックボックスレコーダー. 設計対象 2-6S リポ このユニットは、セットアップに最適化されています 2306、2207.5、および2207モーター と 4インチと5インチのプロペラ安定した効率的な電力供給を保証します。

主な特徴

• 統合型 F7 フライト コントローラーと 40A 4-in-1 ESC – FPV ドローン向けのコンパクトで強力なソリューション。
• 2-6S LiPoバッテリーをサポート – さまざまなドローン設定に対応する柔軟な電圧入力。
• BLHeli-32 ファームウェア – スムーズなスロットル応答を実現する高度な ESC ファームウェア。
• OSDとブラックボックス – パフォーマンス分析のためのリアルタイムの飛行データ表示とログ記録。
• DJI対応 – DJI FPV システムへの直接接続。
• デュアルカメラサポート – 飛行中に 2 台のカメラを切り替えます。
• 9V SBEC出力 – 外部アクセサリへの安定した電源供給。
• DShot1200 サポート – 優れた応答性を実現する超高速デジタル ESC プロトコル。

仕様

接続図

• モーターポート – サポート ブラシレスモーター4個 簡単なプラグアンドプレイセットアップ。
• SBUS、UART、DJI のサポート – 無線受信機および DJI FPV システムとのシームレスな統合。
• デュアルカメラ入力 – 切り替える 2台のカメラ 飛行中。
• VTX (ビデオトランスミッター) のサポート – FPV ビデオ伝送用の直接配線。
• マイクロUSBソケット – 簡単なファームウェア更新と Betaflight チューニング。

推奨モーターとプロペラ

• モーター: 2306、2207。2207年5月
• プロペラ: 4インチ、5インチ

これ 高性能フライトコントローラーとESCコンボ に最適です FPVレーサーとフリースタイルドローン、提供 強力な処理能力、スムーズな飛行制御、効率的な電力管理 コンパクトなユニットにまとめられています。

MAD COMPONENTS BL-32 40A 6S 4IN1 ESC F7+OSD+BEC+CURRENT+DJI+BLACK BOX (デュアルカメラ)。2-6S Lipo をサポートし、重量は 20g です。STM32F722RET6 CPU、ICM-MPU6000 センサー、MicroUSB ソケット、40A 連続電流、45A バースト、9V 3A SBEC を備えています。デフォルトで DShot1200 をサポートします。

図は、モーター接続、USB 入力、VTX、カメラ、受信機などのさまざまなコンポーネントを備えたフライト コントローラーのセットアップを示しています。配線には、システム統合用の SBUS、GND、5V、TX6、RX6、RSSI、および BOOT ピンが含まれます。
