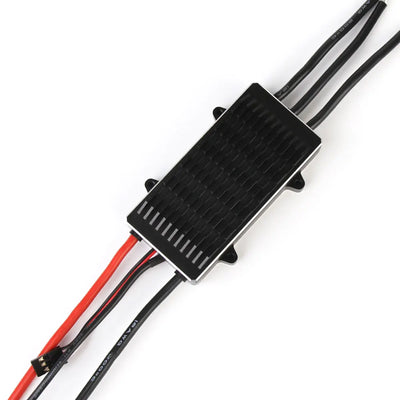

Mad Foc 60a 8-14SドローンESC

概要

の 狂った AMPXFOC60A ESC は フィールド指向制御 (FOC) 電子スピードコントローラーは、 産業用UAVアプリケーション. サポートしています 8-14S LiPoバッテリー、それは適しています 離陸重量が最大7kgのシングルローター。 と FOC正弦波駆動電磁干渉を低減しながら、よりスムーズで静かで効率的なモーター性能を実現します。

このESCは さまざまなモーターとプロペラの組み合わせに合わせてカスタマイズ、必要 特定のファームウェア設定購入時にモーターとプロペラの詳細が提供されていない場合は、 デフォルトのファームウェア がプリインストールされます。ファームウェアのアップグレードガイドは、 製品説明セクション。

主な特徴

• 8-14S LiPoバッテリーをサポート – 高出力ドローン向けの広い入力範囲。
• FOC正弦波駆動 – 効率的、低騒音、高精度のモーター制御。
• 高速スロットルレスポンス – 10 ミリ秒以内の急加速と減速。
• 最適化された放熱 – 両面放熱により熱抵抗が低減します。
• 統合ハードウェアセルフチェック – 回路の欠陥を検出し、故障を防止します。
• 包括的な保護 – 含まれるもの 短絡、過電流、過電圧、温度保護。
• CAN通信インターフェース – リアルタイムの ESC 監視とファームウェア更新を可能にします。
• IPX7防水等級 – 過酷な環境でも耐久性を確保します。

保護メカニズム

• 短絡保護 – 電気的な故障による内部損傷を防ぎます。
• 過電流保護 – ESC が安全な電力制限内で動作することを保証します。
• 過電圧および低電圧保護 – 不適切なバッテリー電圧による損傷を防ぎます。
• 温度保護 – 内部温度が安全限度を超えた場合、出力が低下します。
• PWM信号損失保護 – スロットル信号が失われた場合に電源を切断します。

ESCパラメータ

パラメータ	仕様
モデル	AMPX FOC 60A ESC
対応バッテリー	8-14S LiPo（推奨：14S）
最大入力電圧	60.9V
定格出力電流	20A
ピーク出力電流	60A（10秒）
最大回転数	13000RPM（10極ペア）
PWM入力レベル	3.3V / 5V対応
PWMパルス幅	1100-1920us (アイドリングからフル回転まで)
PWM周波数	50-450Hz
コミュニケーション	できる
ファームウェアのアップグレード	はい（FOC ESCファームウェアチュートリアルが利用可能）
重量（ワイヤーを除く）	70グラム
IP 定格	IPX7（防水）
動作温度	-20°C～50°C

ESC接続

• PWM+ (1100-1920us) – アイドリング回転数からフル回転数まで。
• PWM- (1920-2400us) – フル回転。
• 停止信号 – 0 回転数。

アイドリングとフルRPMはソフトウェアで調整できます。

ESCディメンション

• 長さ： 92mm
• 幅： 35.4mm
• 身長： 21.37ミリメートル

ESC 互換性

電気機械	電圧	推奨プロペラ
5012 イペ KV160	48V	20"
5012 アイペ KV320	24V	22"
5015 アイペ KV150	48V	22"
MC06 EEE/IPE KV140	48V	22"
MC10 EEE/IPE KV300	24V	22"-24"
M7C10 IPE KV120	48V	26"
M8C08 EEE/IPE KV100	48V	28"-30"

重要な注意事項

1. FOC ESC には、さまざまなモーターとプロペラの組み合わせに適したファームウェアが必要です。 購入時にモーターとプロペラの詳細をお知らせください。
2. 詳細が提供されていない場合は、 デフォルトのファームウェア プリインストールされます。
3. ファームウェアアップグレードのチュートリアルは、 製品説明セクション。

FOC ESC ソフトウェア

1. マニュアルを見る

2. FOC ESC ソフトウェア
3. FOC ESC通信プロトコル

これ 高性能ESC のために設計されています プロフェッショナルUAVアプリケーション、提供 高効率、正確な制御、強化された安全性 その FOCドライブシステムと包括的な保護機能。
