仕様
カスタマイズ: はい
ホイールベース: ネジ
用途: 乗り物とリモコンおもちゃ
アップグレードパーツ/アクセサリー: その他
工具供給品: 組立カテゴリ
技術パラメータ: 値 2
サイズ: Matek Systems PDB-XT60
リモート コントロール周辺機器/デバイス: その他
推奨年齢: 12+y
RC パーツと付属品: アンテナ
数量: 1 個
原産地: 中国本土
モデル番号: VMGR15134
材質: 複合材料
四輪駆動属性: その他
車両タイプ: 飛行機
ブランド名: U-Angel-1988

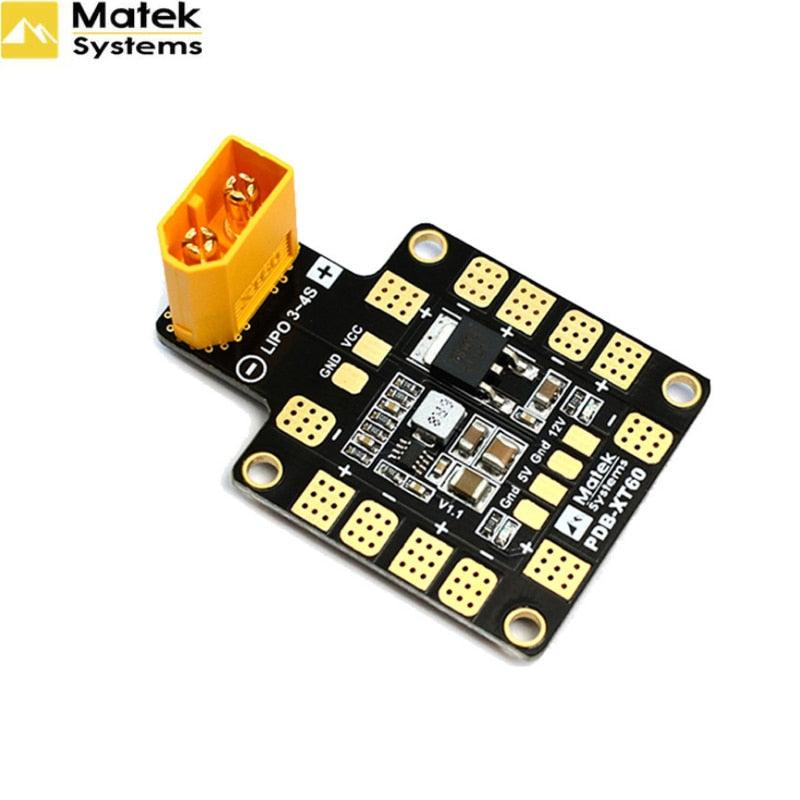

PDB-XT60 は、36*50mm および 4 層の PCB で可能な限り最高のパフォーマンスと信頼性を提供するように設計されています。 LiPo パックから 6 つの ESC に電力を分配するだけでなく、カメラ、サーボ、RC 受信機、フライト コントローラー、ビデオ トランスミッター、LED などに電力を供給するための同期および安定化 DC 5V 出力とリニア安定化 DC 12V を提供します。
LiPo パックを便利に接続するための XT60 ソケット。
説明:
概要:
-入力電圧範囲 (3S-4S LiPo 動作): 9 ~ 18V DC
-安定化5V および 12V 出力
-LED 電源インジケーター (5V および 12V 出力)
-6 つの ESC 出力 & 1 組の VCC/GND パッド
ESC 出力:
-連続電流: 25A*4または 15A*6
-ピーク電流 (10 秒/分): 30A*4 または 20A*6
BEC 5V 出力:
-RC レシーバー、フライト コントローラー、OSD、およびサーボ用に設計
-DC/DC 同期降圧レギュレータ。
-電圧: 5.0 +/- 0.1VDC
-連続電流: 2 アンペア (最大 2.5A 10 秒/分)
-出力リップル: 40mV (VIN=16V、VOut=5V@2A load)
-短絡耐性 (5 秒/分)
BEC 12V 出力:
-リニア レギュレーターを備えたビデオ TX または FPV カメラ用に設計されています。
-バッテリーは 4S LiPo (13 ~ 18V DC) である必要があります
-電圧: 12.0 +/- 0.3VDC
-連続電流: 500mA (最大 0.8A 5 秒/分)
-ショート- 回路耐性 (2 秒/分)
BEC 12V @ 3S LiPo
-出力電圧 = 3S LiPo 電圧 -1V
物理的:
-寸法: 36 x 50 x 4mm(XT60なし)
・取付寸法:30.5×30.5mm、Φ3mm
・重量:7.5g(XT60なし)、11g(XT60あり)
特長:
2オンス銅、4層&1.6mm PCB。
内蔵XT60ソケット
合計6ペアのESCはんだタブはHまたはXタイプのフレームに適合 5Vおよび12V出力LEDインジケータおよび短絡耐性

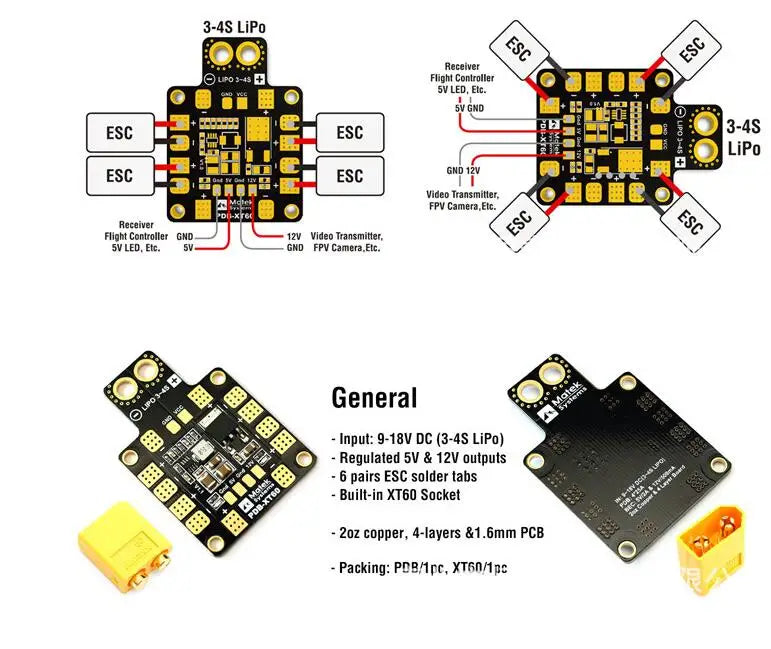

3-4S LiPo 4 レシーバー Jneea Flighl Conlrollet SV LED SV Ghd ESC ESC GND 12v ビデオ トランジットレット; FPW カメラ Eic: 受信機 82 Fliaht コントローラー ビデオ Iransmitler; SV および 12V 出力 6 ペア ESC はんだ付けラボ 内蔵 XT6O ソケット 20z 銅、4 層 &1.6mm PCB 梱包:
