MATEKSYS mR24-30-TX TXモジュールキット、mLRS MAVLink 2.4GHz LoRa SX1281 TCXO、30 dBm（1000 mW）
MATEKSYS mR24-30-TX TXモジュールキット、mLRS MAVLink 2.4GHz LoRa SX1281 TCXO、30 dBm（1000 mW）
MATEKSYS
受取状況を読み込めませんでした
概要

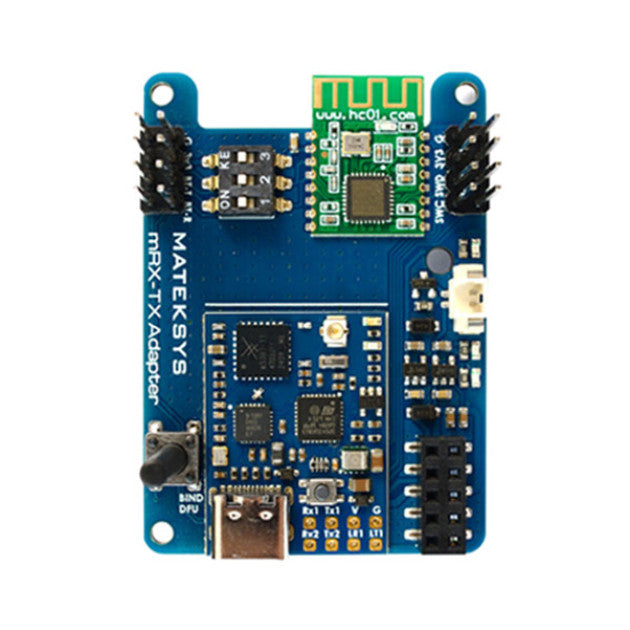

MATEKSYS mR24-30-TXは、mLRS MAVLinkロングレンジシステム構築用の2.4GHz LoRa TXモジュールキットです。このキットには、mR24-30-TX送信モジュールとBluetoothおよびファン制御サポートを備えたmRx-Txアダプターが含まれています。
主な特徴
- MCU: STM32G431KB (mLRSファームウェア)
- LoRaラジオ: SX1281 with TCXO
- PA/LNA: SKY65383-11
- 最大30 dBm (1000 mW)の選択可能なRF出力レベル
- HC-04 Bluetoothモジュール内蔵のmRx-Txアダプター
- 内蔵5Vファンコントローラー (出力電力が>= 500 mWのときに動作)
- mLRSおよびBluetooth用のステータスLED
- DFUモードおよびバインド用の1つのボタン
仕様
| アイテム | パラメーター | 値 |
|---|---|---|
| mR24-30-TX | MCU | STM32G431KB |
| mR24-30-TX | ファームウェア | mLRSファームウェア |
| mR24-30-TX | LoRa | SX1281 with TCXO |
| mR24-30-TX | PA/LNA | SKY65383-11 |
| mR24-30-TX | RF周波数 | 2。4GHz ISM |
| mR24-30-TX | RF出力 | 13 dBm (最小) / 20 dBm / 24 dBm / 27 dBm / 30 dBm (1000 mW) |
| mR24-30-TX | アンテナコネクタ | IPEX MHF-1 to SMA/RP-SMA |
| mRx-Txアダプタ | Bluetooth | 内蔵HC-04 Bluetoothモジュール |
| mRx-Txアダプタ | ファンコントローラ | 内蔵5Vファンコントローラ、出力電力が>= 500 mWの時に動作 |
| mRx-Txアダプタ | TX2 | RC IN (CRSF) |
| mRx-Txアダプタ | ボタン | DFUモードとバインド用の1つのボタン |
| mRx-Txアダプタ | LED | mLRSステータス用の赤/緑; Bluetoothステータス用の青 |
| mRx-Txアダプター | 電源 | 5-13V DC @ JR_PIN3 (VIN) |
製品サポートについては、support@rcdrone.top orに連絡するか、https://rcdrone.top/を訪れてください。

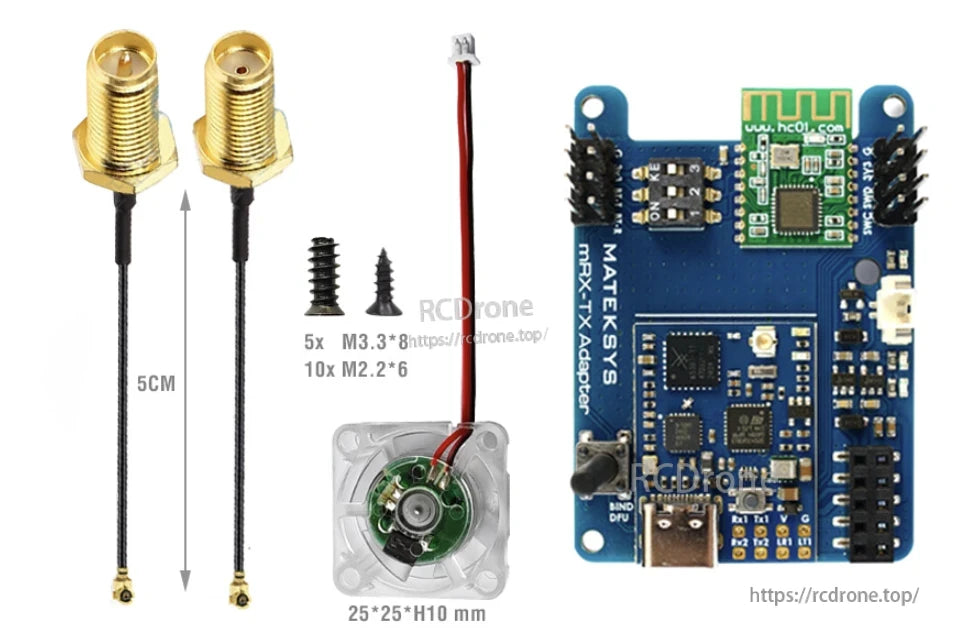

含まれるもの
- 1x mR24-30-TX
- 1x IPEX MHF1からSMAアダプターケーブル、5 cm
- 1x IPEX MHF1からRP-SMAアダプターケーブル、5 cm
- 1x 5Vファン（25*25*10 mm）とネジ
- SMAアンテナは含まれていません

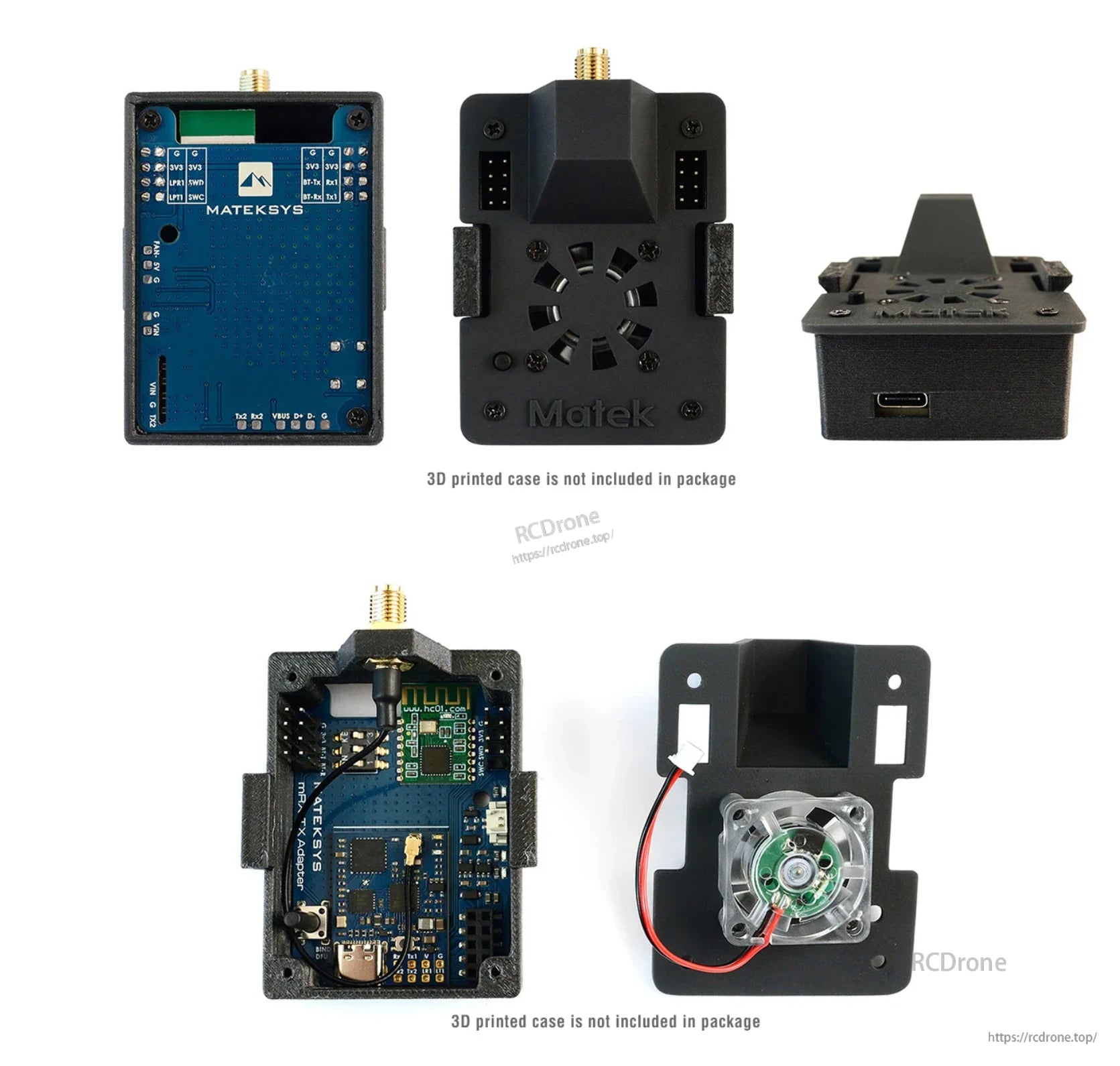

- 3Dプリントケースは含まれていません
LEDステータス
- [赤点滅 2 Hz]: 送信機に接続されていません
- [緑点滅 1 Hz]: 送信機に接続されています
- [赤と緑交互]: バインディングモードが有効
バインディング
- 電源を入れた後、受信機のバインドボタンを約4秒間押してください。バインドモードのとき、緑と赤のLEDが約2.5 Hzで交互に点滅します。
- https://github.com/olliw42/mLRS-docu/blob/master/docs/BINDING.md
ファームウェア
- mLRSファームウェア: https://github.com/olliw42/mLRS/tree/main/firmware/pre-release-stm32
- ターゲット: tx-matek-mr24-30-g431kb-default
