RadioMaster MT12 ジャイロコントロールモジュール 2軸ハンドジェスチャーコントロール MT12拡張スロット用（EdgeTXミキシング対応）

概要

RadioMaster MT12 ジャイロコントロールモジュールは、手のジェスチャーを使用して2つのチャンネルを制御する二軸ジャイロです。MT12 拡張スロットに統合され、EdgeTX の高度なミキシングとプログラマビリティを通じて手の動きを制御ストリームに供給します。これにより、パン/チルトジンバル制御、RCモデルタレット制御、後輪操舵などの用途に適しています。

製品の選択や設定のサポートについては、support@rcdrone.top or に連絡するか、https://rcdrone.top/.

主な特徴

• 2つのチャンネルを制御するための二軸ジャイロジェスチャー入力
• MT12 拡張スロットへの取り付け用に設計されています
• EdgeTX ミキシングおよびモデルプログラマビリティと連携

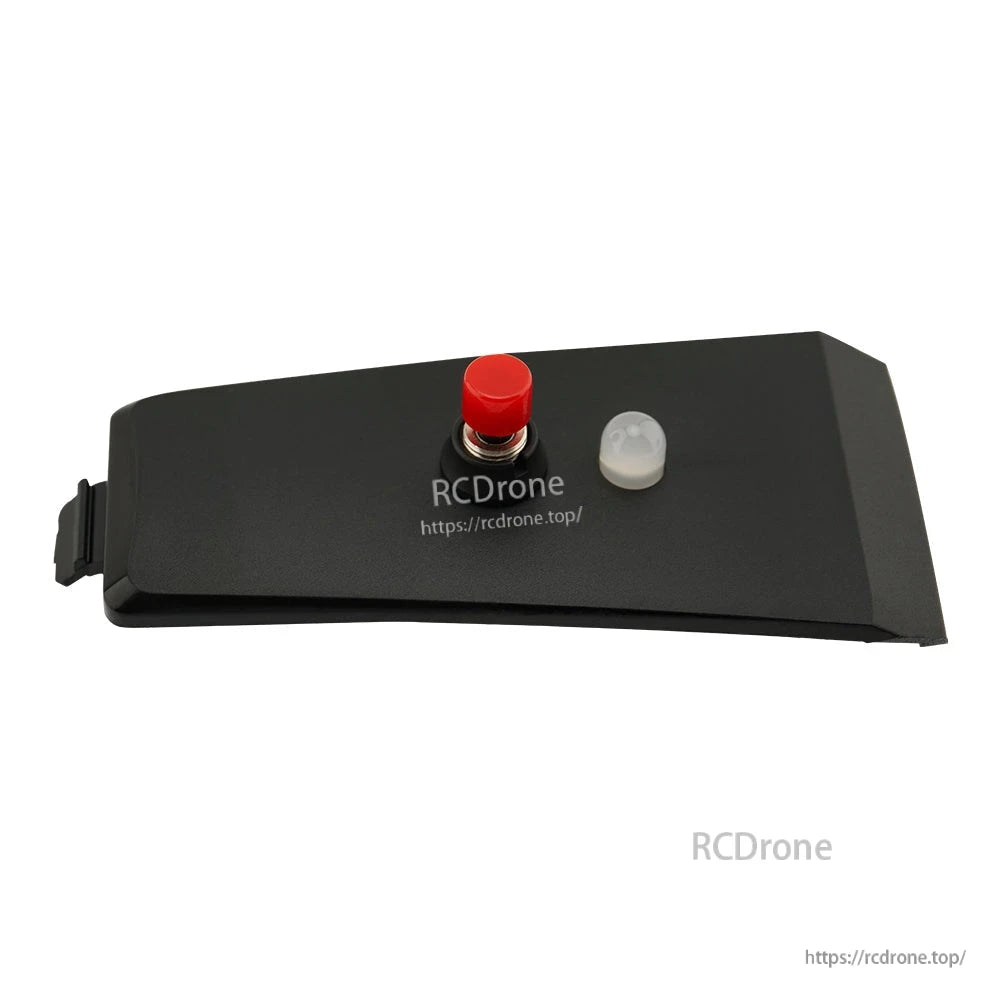

• ボタンによるモジュール内センサーのニュートラルキャリブレーション（ステータス LED インジケーション）

仕様

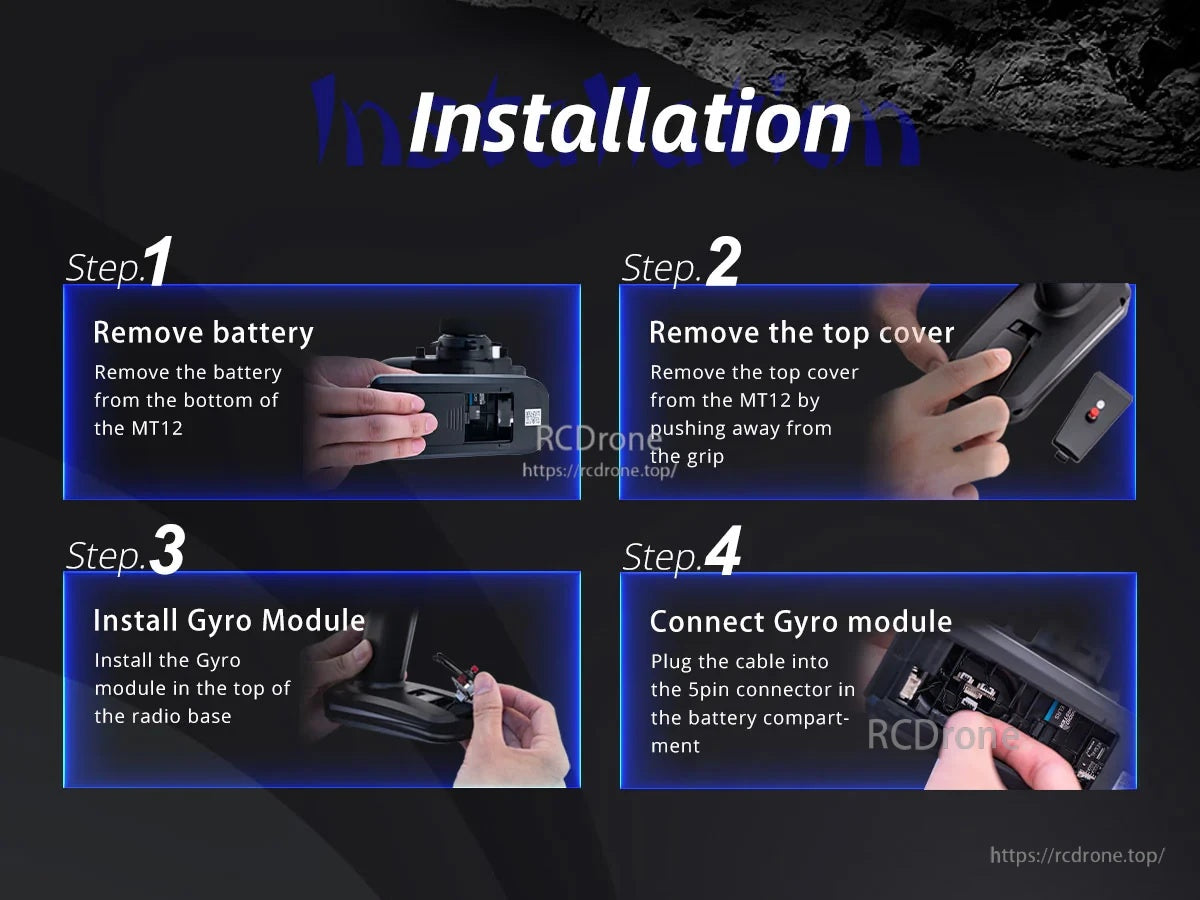

インストール

1. MT12の底からバッテリーを取り外します。
2. グリップから押し離してMT12の上カバーを取り外します。
3. ラジオベースの上部にジャイロモジュールを取り付けます。
4. バッテリーコンパートメントの5ピンコネクタにケーブルを接続します。

使用方法

MT12ラジオ設定

1. ハードウェアメニュー: SYS を押し、PAGE を使用してHARDWARE. に移動します。S3 とS4 をPots の下で軸X と軸Y. に設定します。
2. MT12のキャリブレーション: SYSを押し、 PAGEを使用して HARDWARE, に移動し、[キャリブレーション]. に入ります。SET AXIS MIDPOINT, で、MT12レベルをテーブルに置き、スクロールホイールを押して中立点をキャリブレーションします。MOVE AXIS/POTS, で、MT12を持ち上げ、45度以上の角度で前後および左右に動かします。
3. 入力メニュー: MDLを押し、 PAGEを使用して INPUT. に移動します。ジャイロ出力を2つの入力チャンネルにバインドします（例: 軸X (S3)をI09に、軸Y (S4)を I10に）。入力のソースを設定するには、入力の編集メニューを開き、 ソース, を選択し、スクロールホイールを押してから、MT12を傾けてソースを検出させます。
4. ミキサーメニュー: MDLを押し、 PAGEを使用して MIXER. に移動します。ジャイロ入力を受信機出力チャンネルにバインドします（例：軸Xをチャンネル3に、軸Yをチャンネル4に）。チャンネルのために、編集メニューを開き、 ソース, を選択し、スクロールホイールを押してからMT12を傾けて入力を検出します。

ジャイロセンサーキャリブレーション（モジュール上）

• センサーのニュートラルポイントをキャリブレーションするために、赤いボタンを2秒間押し続けます。
• キャリブレーション中は、赤いライトが点滅します。
• 安定した緑のライトは正常な動作を示します。

同梱物

• 1 x MT12ジャイロコントロールモジュール
• 1 x 5ピンJSTケーブル（モジュールに取り付け済み）

詳細

手のジェスチャーを使用して2つのチャンネルを制御します—パン/チルトジンバル、RCタレット、または後輪操舵に最適です。

インストールは4つの簡単なステップで行えます：バッテリーと上カバーを取り外し、モジュールを拡張スロットに取り付け、次に5ピンコネクタを接続します。
