BrotherHobby リターナー F405 V2 Betaflight フライトコントローラー 3-6S、STM32F405RET6、ICM42688、Type-C

概要

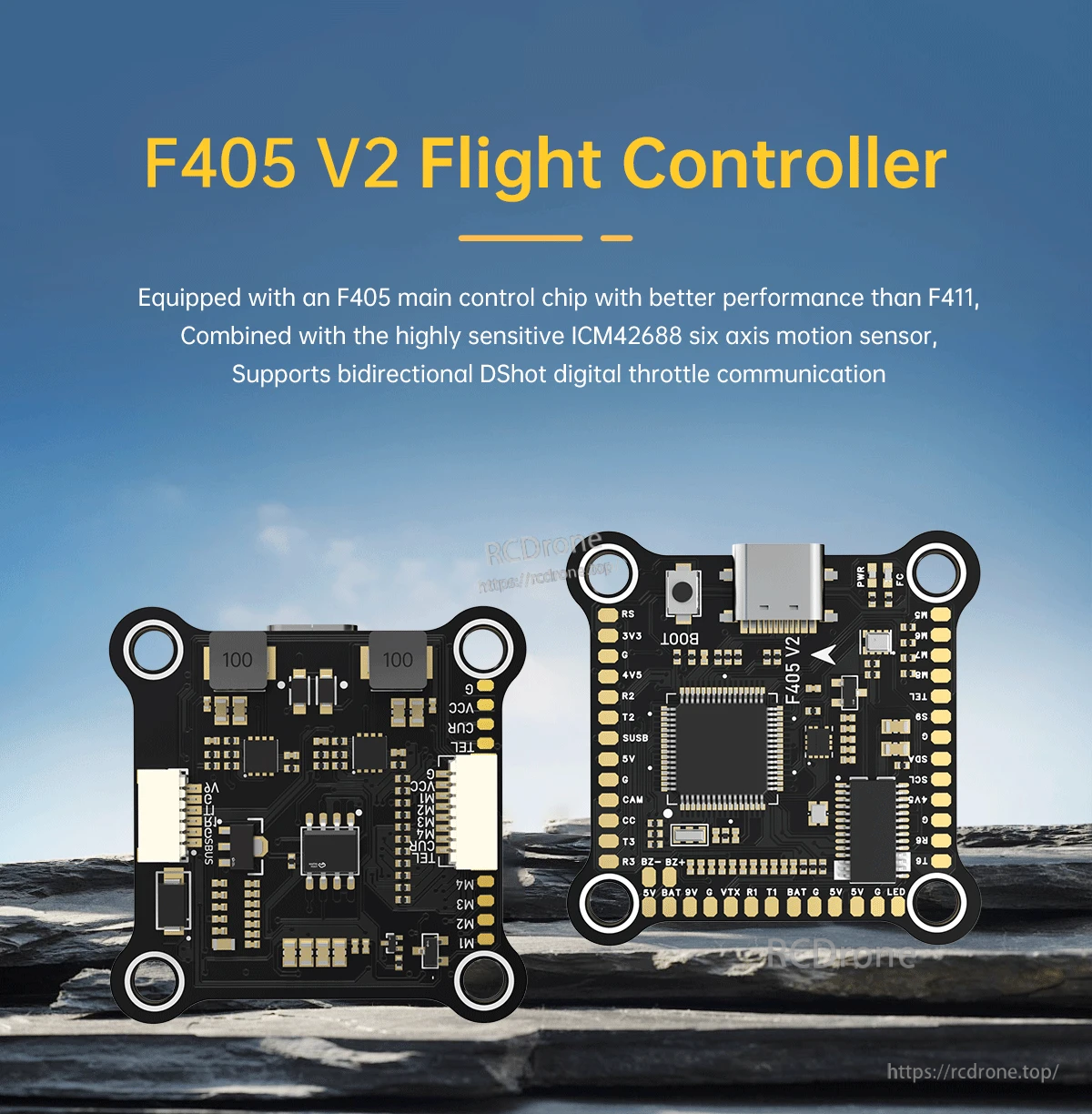

BrotherHobby Returner 3-6S F405 V2 Betaflight フライトコントローラーは、STM32F405 メインコントロールチップと ICM42688 6軸モーションセンサーを基に構築されています。双方向 DShot デジタルスロットル通信をサポートし、5～13 インチのドローンを含むマルチローター構築用に設計されています。

主な特徴

• MCU: STM32F405RET6 (168 MHz)
• IMU: ICM-42688; ジャイロスコープサンプリングレート最大8KHz
• AT7456E OSDおよびSPL06-001バロメーター
• 16Mフラッシュ容量のブラックボックスサポート
• 独立したデュアルBEC出力: 5V/2Aおよび9V/2A (9VはDJIデジタルHDビデオ伝送用; 5Vはアナログカメラ/VTX/LEDストリップ用)
• 8つのモーター出力をサポート (M1–M8)
• USB Type-Cポート
• 6ピンコネクタを介したDJIインターフェース; DJIエアユニットの直接挿入端子ブロックが記載されています
• 外部LEDサポート、ブザーおよびRSSIサポート

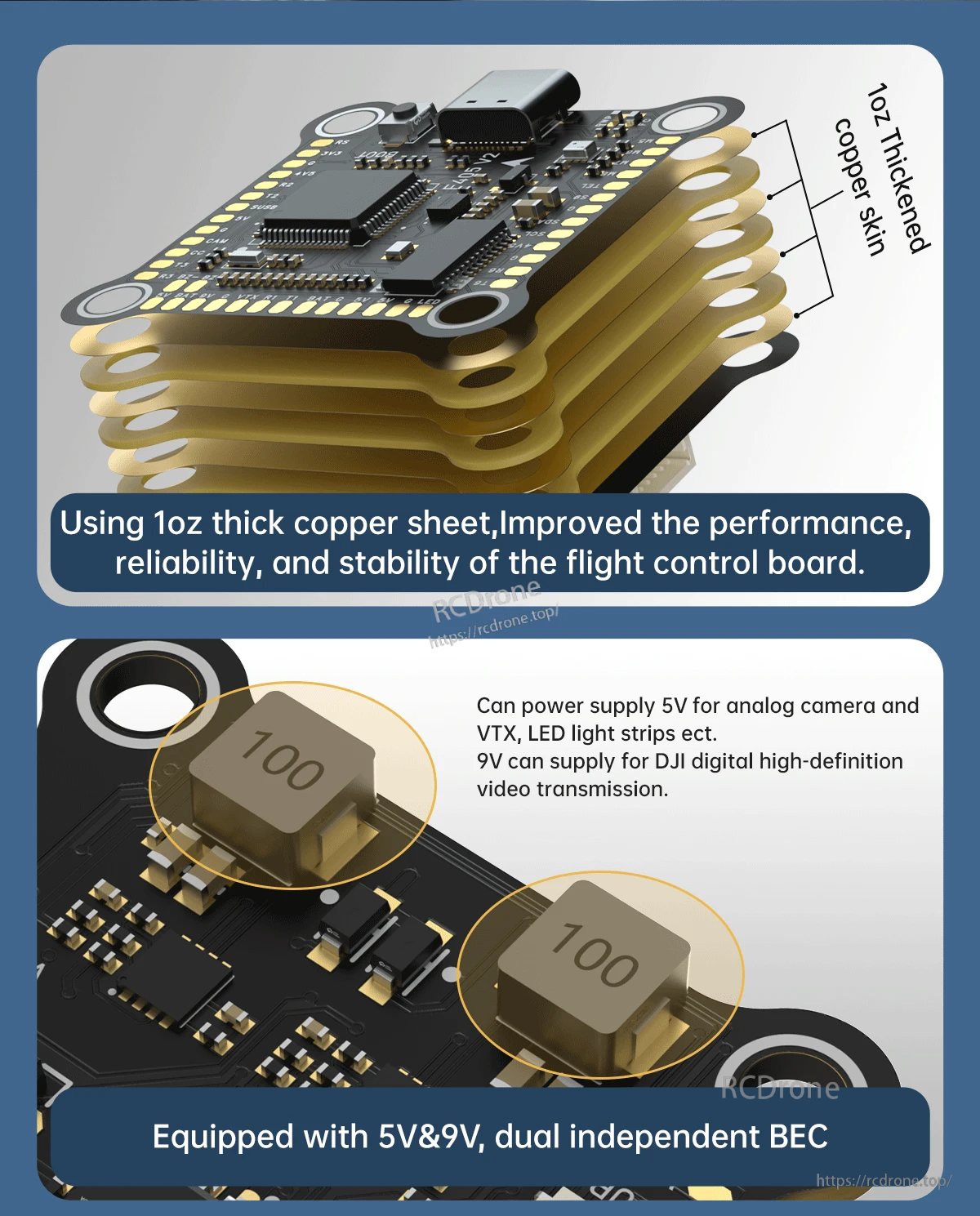

• 1oz厚の銅板を使用したPCB

仕様

同梱物

• F405 V2 フライトコントローラー x1
• M3*8mm シリコンケース x5
• SH 1.0mm 8ピン 15mm フラットケーブル x1
• DJI 6ピン フラットケーブル x1

配線 / インターフェース (参考)

• 表示されている周辺機器: カメラ、ブザー、5.8GHz VTX (映像伝送)、LED、GPS
• 表示されている受信機の種類: DSM受信機、SBUS受信機、IBUS受信機、CRSF受信機
• DJIエアユニット配線参考: 7.4-26.4V、GND、RX、TX、GND、SBUS

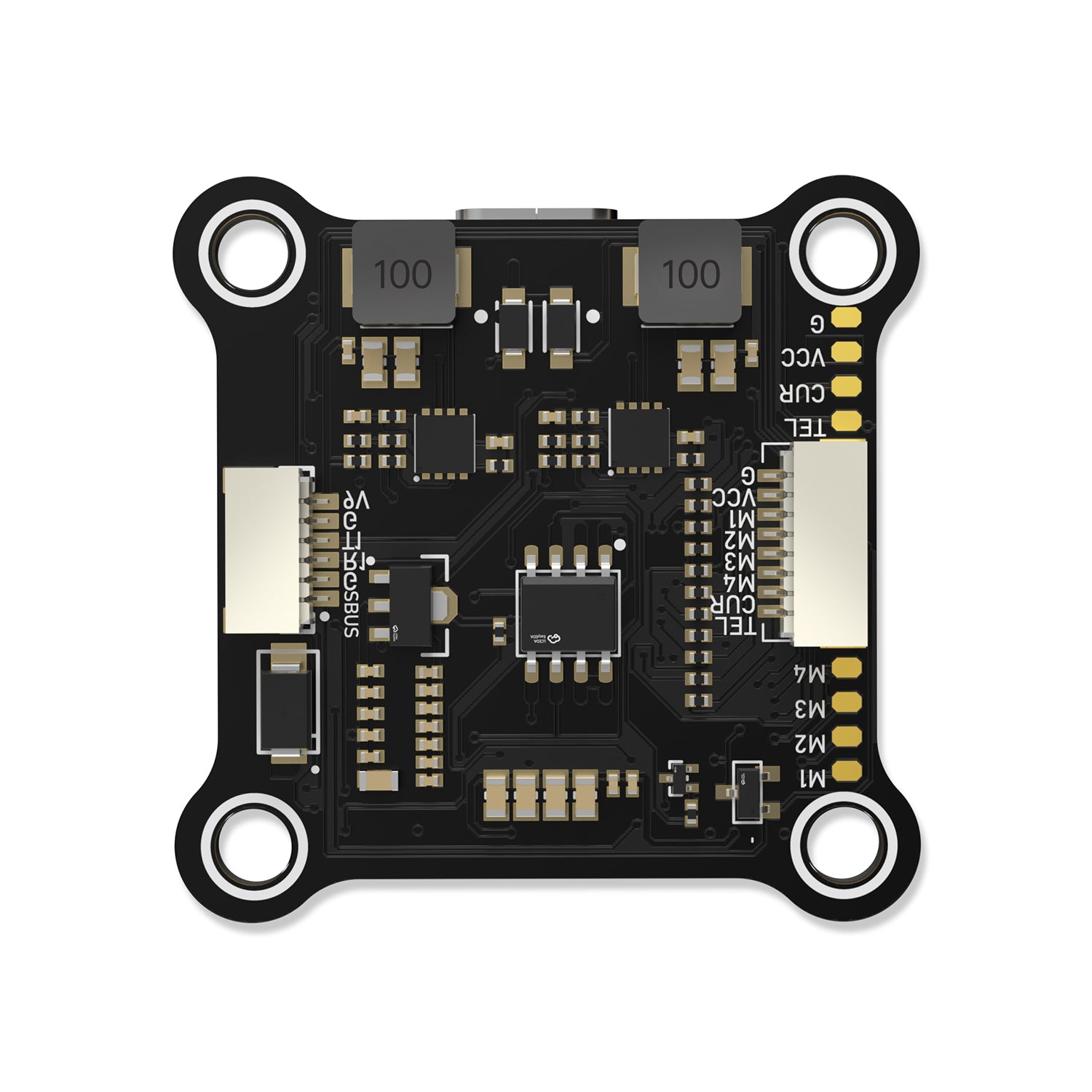

• インターフェース定義テキスト: GND (負極)、VCC (バッテリー電圧検出信号出力)、M1–M4 (ESC No.1–No.に対応するスロットル信号入力)4), CUR（現在検出信号出力）、NC（定義されていないピン）

セットアップと配線のサポートについては、support@rcdrone.top orに連絡するか、https://rcdrone.top/.

詳細

Returner F405 V2 フライトコントローラーは、STM32F405 MCU と ICM42688 6軸ジャイロを使用し、双方向 DShot をサポートしています。

Returner F405 V2 フライトコントローラーは、USB-C ポートと独立した 5V/9V BEC 出力を2つ使用して、VTX、LED、または DJI デジタルビデオなどのアクセサリーに電力を供給します。

Returner F405 V2 フライトコントローラーは、168MHz に評価された STM32F405RET6 プロセッサを使用し、便利なセットアップのための USB-C ポートを備えています。

Returner F405 V2 フライトコントローラーは、最大 8 つのモーター出力をサポートし、直接 DJI Air Unit コネクタと内蔵バロメーターを含んでいます。

Returner F405 V2 フライトコントローラーは、ICM42688 ジャイロ（8 kHz）とフライトログを保存するための 16MB フラッシュメモリを使用し、簡単な接続のための USB-C ポートを備えています。

BrotherHobby Returner F405 V2 フライトコントローラーは、3–6S入力をサポートし、38.5×38.5mmの基板を使用し、30.5×30.5mmのマウントを備え、シリコンゴム製のグロメットとSH 8ピンおよびDJI 6ピンのフラットケーブルが含まれています。

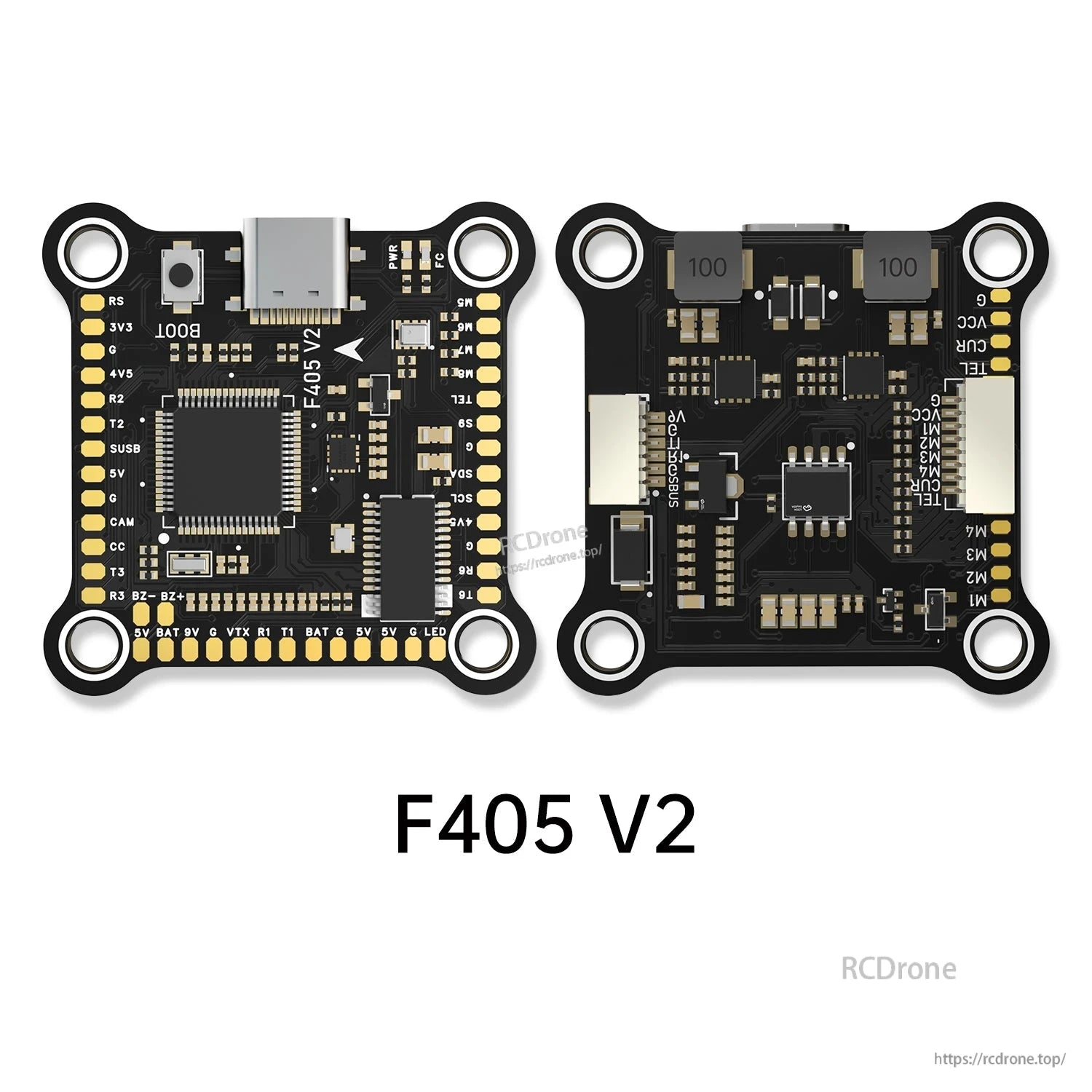

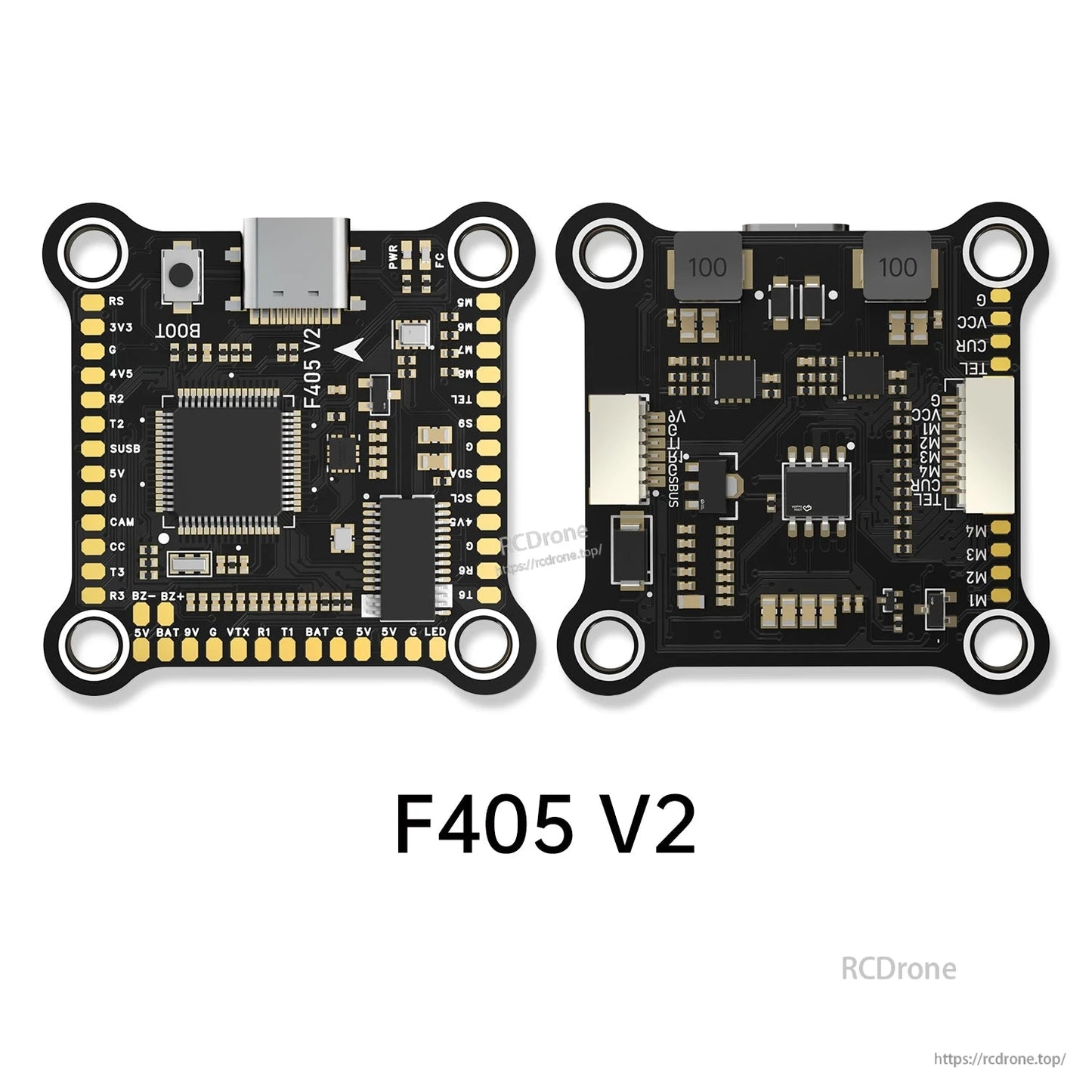

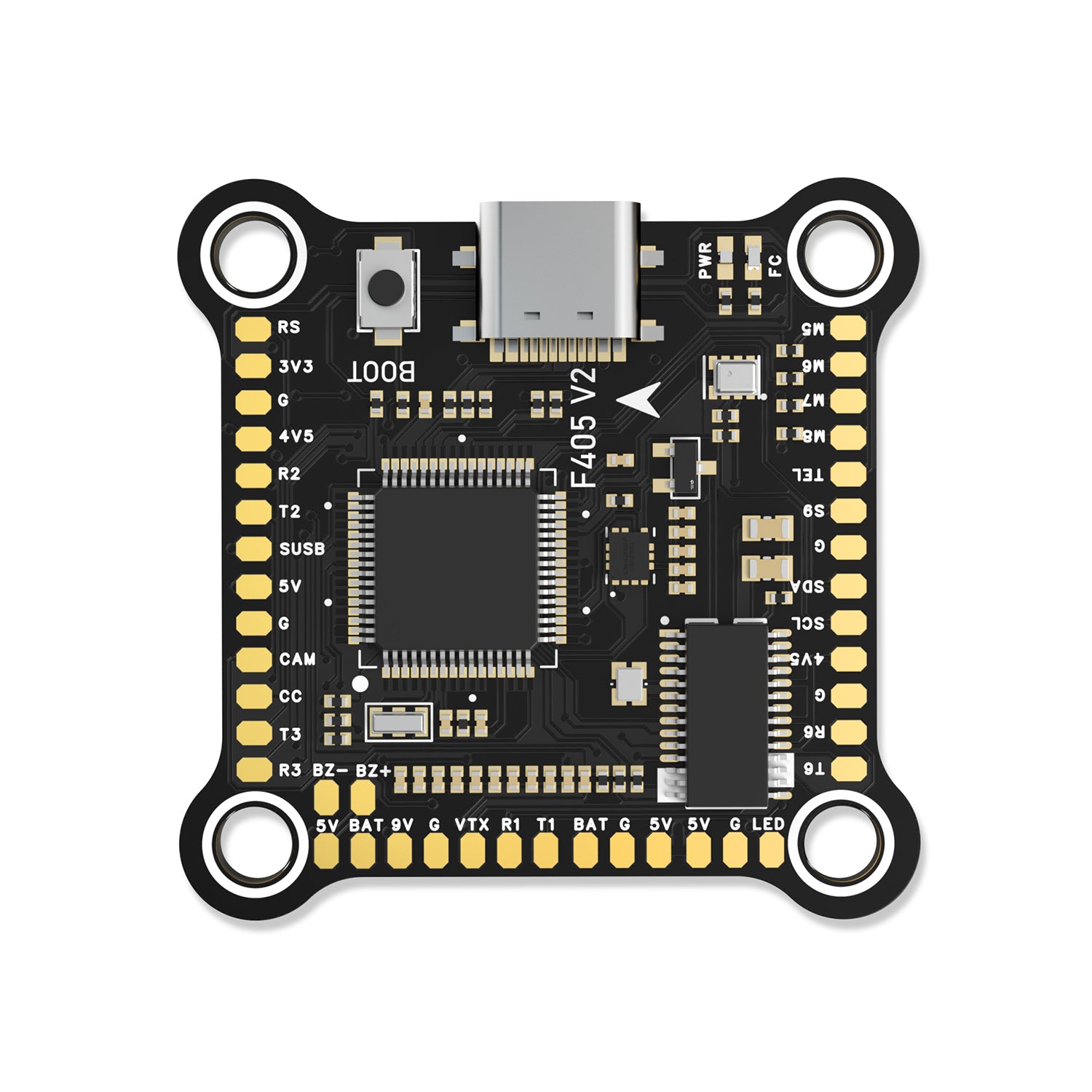

Returner F405 V2は、カメラ、5.8GHz VTX、ブザー、LEDストリップ、一般的な受信機タイプ、およびGPSを接続するための明確にラベル付けされたパッドを提供します。

Returner F405 V2のパッドレイアウトは、7.4–26.4Vの電源、UART RX/TX、グラウンド、およびSBUS信号接続をサポートするAirunit配線をサポートしています。
