BrotherHobby スペシャルエディション V4 32.5-15 665KV CW ブラシレスモーター（8S、12N14P、M5、121g）
BrotherHobby スペシャルエディション V4 32.5-15 665KV CW ブラシレスモーター（8S、12N14P、M5、121g）
BrotherHobby
受取状況を読み込めませんでした
概要
BrotherHobbyスペシャルエディションV4 32.5-15 665KVモーター（CW）は、8Sセットアップ用に設計されたブラシレスモーターで、12N14P構成、M5プロペラアダプタシャフトスレッド、M3 19x19 mmマウントパターンを特徴としています。

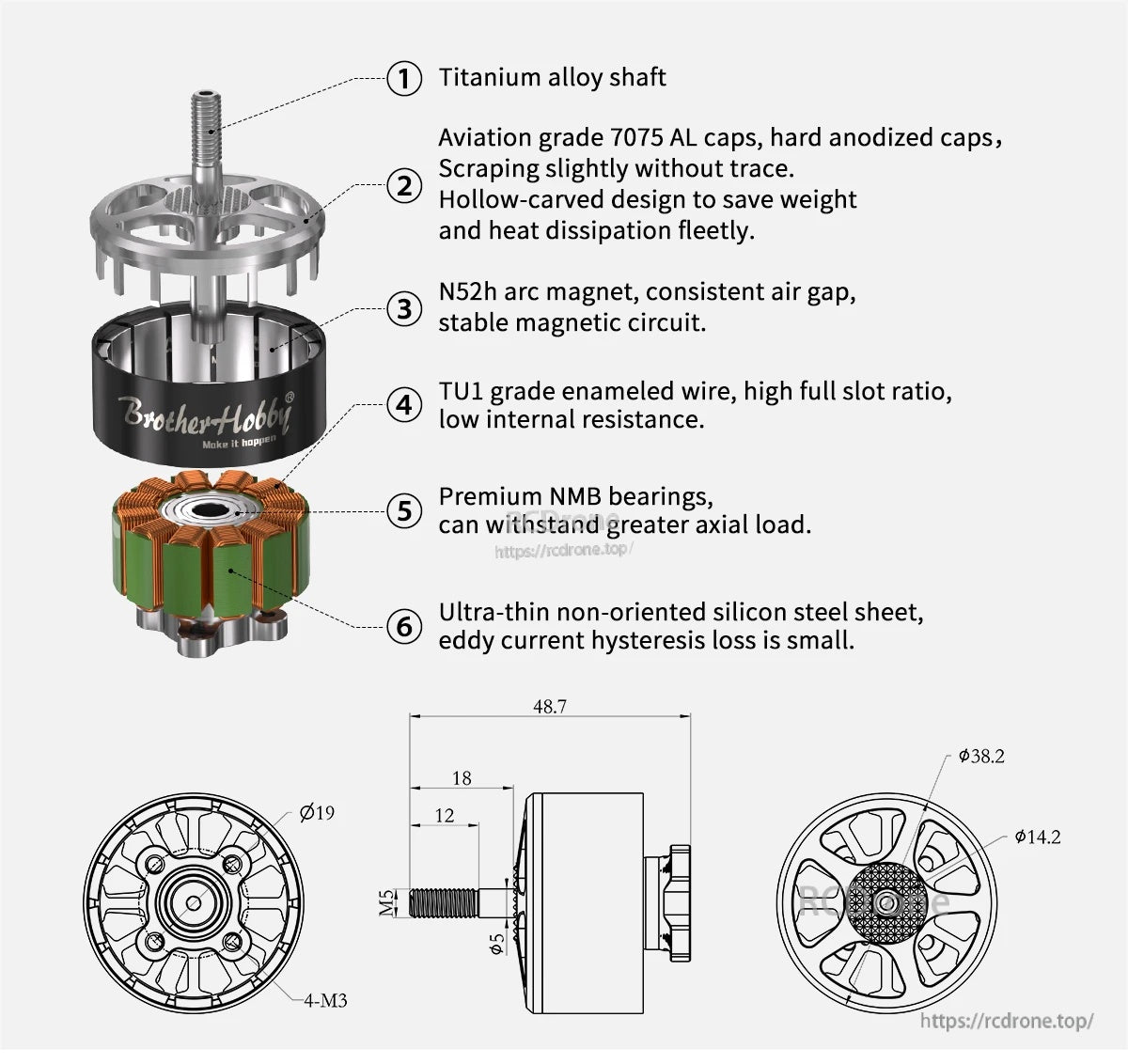

主な特徴
- 航空グレード7075アルミニウムキャップ（ハードアノダイズ処理）；軽量化と熱放散のための中空彫刻デザイン。
- チタン合金中空シャフト。
- N52Hアークマグネットは、一貫したエアギャップと安定した磁気回路を持っています。
- TU1グレードエナメルワイヤーは、高いフルスロット比と低い内部抵抗を持っています。
- プレミアム/日本製NMBベアリング（12x6x4）は、より大きな軸方向荷重に耐えるように設計されています。
- 超薄型非配向シリコン鋼板 / 0.2 mm川崎シリコン鋼ステーター。
ビルド互換性に関する質問（プロペラ/ESCのマッチング、取り付け、配線）については、https://rcdrone.top/ またはsupport@rcdrone.top.
仕様
| モデル | スペシャルエディションV4 32.5-15 |
| KV（シリーズ） | 520KV / 580KV / 665KV |
| リストされたバリアント | 665KV、CW（時計回り） |
| セル数（LiPo） | 8S |
| 構成 | 12N14P |
| ステーター | 0.2 mm カワサキシリコン鋼 |
| ローター / 磁石 | N52H アークマグネット |
| ベースケース | Al 7075 |
| ベルキャップ | Al 7075 |
| シャフト | チタン合金中空シャフト |
| プロペラアダプターシャフトスレッド | M5 |
| ボルトパターン | M3 (19x19 mm) |
| ベアリング | 日本製 NMB 12x6x4 |
| ワイヤー | 16#, 30 cm 長さ |
| 重量 | 121 g (30 cm SR ワイヤー付き) |
| 寸法図 | モーター寸法: 直径 38.2 x 48.7 mm; センター/ボス: 直径 14.2; 取り付け基準: 直径 19; スレッド: M5; 穴: 4-M3; 長さ基準: 18, 12 |
プロペラノート (記載の通り)
プロペラ: HQ 12x7.5x3 / HQ 10x5x3 / GF 11x7x3
性能 / テストレポートデータ (8S参照)
テストノートに記載された内容: 電圧 33.60 V; 温度は100%スロットルで2分間運転後のモーター内部の銅線温度; 周囲温度 26C; ベンチデータは参考用のみ。
665KV (8S) — HQ 10x5x3 グラスファイバー ナイロン, ESC 8S 80A
| ケーブルを含む重量 | 121.60 g |
| 内部抵抗 | 55.50 mΩ |
| 最大出力 | 1989.12 W |
| 最大電流 | 59.20 A |
| アイドル電流@10V | 1.64A/10V |
| 絶縁抵抗 | >= 0.5 MΩ |
| コイルテスト | 合格 |
| 最大推力（記載） | 5231 g |
| 100%時のRPM（記載） | 15378 RPM |
| 100%時の推力効率（記載） | 2.63 |
| 銅線温度（記載） | 75C（周囲26C） |
| 電圧（V） | 電流（A） | RPM | 推力（gf） | 入力電力（W） | 推力効率（G/W） | |
|---|---|---|---|---|---|---|
| 30 | 33.60 | 5.40 | 7033 | 988.00 | 181.44 | 5.45 |
| 40 | 33.60 | 9.00 | 8528 | 1436.00 | 302.40 | 4.75 |
| 50 | 33.60 | 15.10 | 10245 | 2125.00 | 507.36 | 4.19 |
| 60 | 33.60 | 22.30 | 11725 | 2817.00 | 749.28 | 3.76 |
| 70 | 33.60 | 33.00 | 13093 | 3703.00 | 1108.80 | 3.34 |
| 80 | 33.60 | 44.50 | 14582 | 4560.00 | 1495.20 | 3.05 |
| 90 | 33.60 | 54.20 | 15267 | 5062.00 | 1821.12 | 2.78 |
| 100 | 33.60 | 59.20 | 15378 | 5231.00 | 1989.12 | 2.63 |
520KV (8S 参照) — HQ 12x7.5x3 グラスファイバー ナイロン, ESC 8S 60A
| ケーブルを含む重量 | 120.80 g |
| 内部抵抗 | 86.60 mΩ |
| 最大出力 | 1831.20 W |
| 最大電流 | 54.50 A |
| アイドル電流@10V | 1.41A/10V |
| 絶縁抵抗 | >= 0.5 MΩ |
| コイルテスト | 合格 |
| 最大推力（記載） | 5493 g |
| 100%時のRPM（記載） | 10855 RPM |
| 100%時の推力効率（記載） | 3.00 |
| 銅線温度（表示） | 96C（周囲26C） |
| スロットル（％） | 電圧（V） | 電流（A） | RPM | 推力（gf） | 入力電力（W） | 推力効率（G/W） |
|---|---|---|---|---|---|---|
| 30 | 33.60 | 4.70 | 5014 | 1059.00 | 157.92 | 6.71 |
| 40 | 33.60 | 8.80 | 6237 | 1671.00 | 295.68 | 5.65 |
| 50 | 33.60 | 14.30 | 7444 | 2436.00 | 480.48 | 5.07 |
| 60 | 33.60> | 23.60 | 8339 | 3155.00 | 792.96 | 3.98 |
| 70 | 33.60 | 32.90 | 9236 | 3880.00 | 1105.44 | 3.51 |
| 80 | 33.60 | 44.20 | 10225 | 4797.00 | 1485.12 | 3.23 |
| 90 | 33.60 | 51.70 | 10632 | 5263.00 | 1737.12 | 3.03 |
| 100 | 33.60 | 54.50 | 10855 | 5493.00 | 1831.20 | 3.00 |
580KV (8S 参照) — GF 11x7x3 ガラスファイバー ナイロン, ESC 8S 60A
| ケーブルを含む重量 | 121.10 g |
| 内部抵抗 | 71.50 mΩ |
| 最大出力 | 1821.12 W |
| 最大電流 | 54.20 A |
| アイドル電流@10V | 1.36A/10V |
| 絶縁抵抗 | >= 0.5 MΩ |
| コイルテスト | 合格 |
| 最大推力（記載） | 5390 g |
| 100%時のRPM（記載） | 13049 RPM |
| 100%時の推力効率（記載） | 2.96 |
| 銅線温度（記載） | 58C（周囲26C） |
| スロットル（%） | 電圧（V） | 電流（A） | RPM | 推力（gf） | 入力電力（W） | 推力効率（G/W） |
|---|---|---|---|---|---|---|
| 30 | 33.60 | 4.10 | 5689 | 935.00 | 137.76 | 6.79 |
| 40 | 33.60 | 7.40 | 6949 | 1437.00 | 248.64 | 5.78 |
| 50 | 33.60 | 13.90 | 8381 | 2237.00 | 467.04 | 4.79 |
| 60 | 33.60 | 22.60 | 10108 | 3143.00 | 759.36 | 4.14 |
| 70 | 33.60 | 32.10 | 11073 | 3785.00 | 1078.56 | 3.51 |
| 80 | 33.60 | 40.60 | 12017 | 4501.00 | 1364.16 | 3.30 |
| 90 | 33.60 | 48.80 | 12795 | 5214.00 | 1639.68 | 3.18 |
| 100 | 33.60 | 54.20 | 13049 | 5390.00 | 1821.12 | 2.96 |
追加の注意事項（記載の通り）
- 「より大きな引っ張り力、より多くの荷物。高い効率と長い飛行時間。」
- 「単一モーターの推力は最大5.5kgです。」
- 「121gの超軽量設計。」
詳細

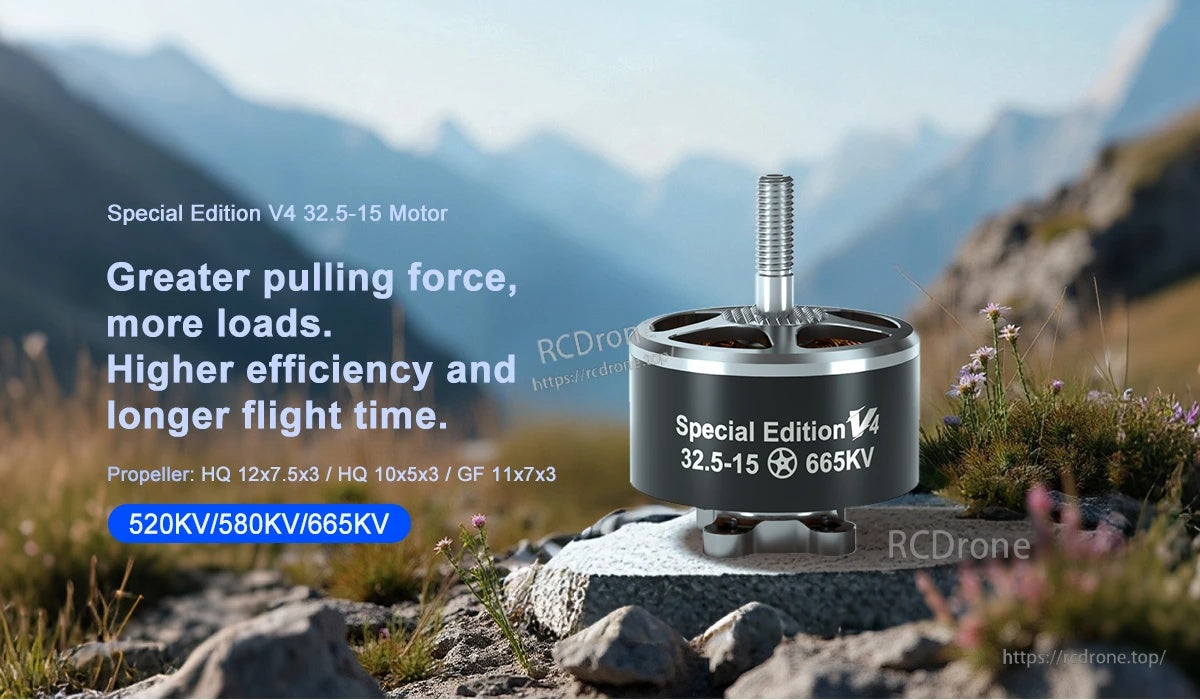

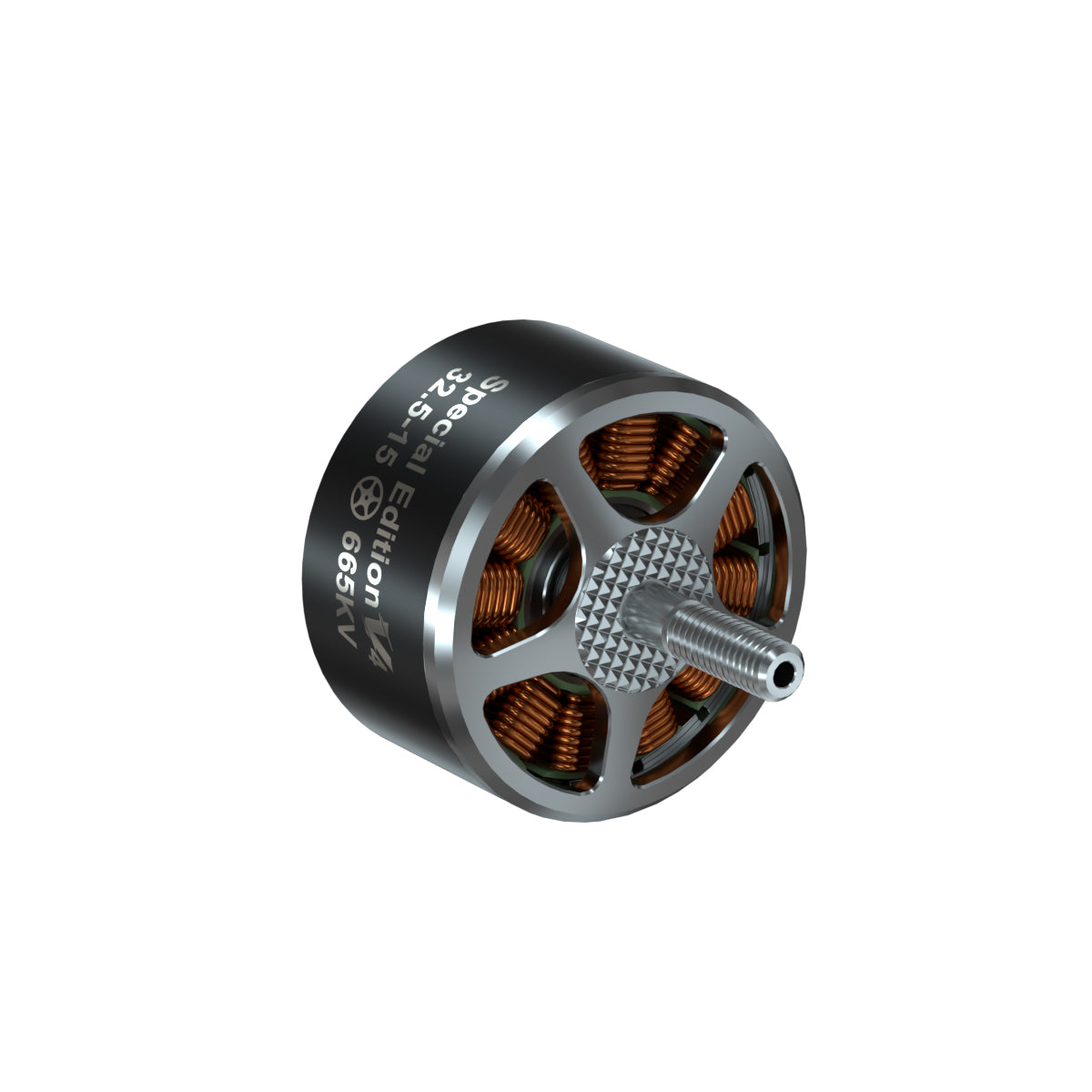

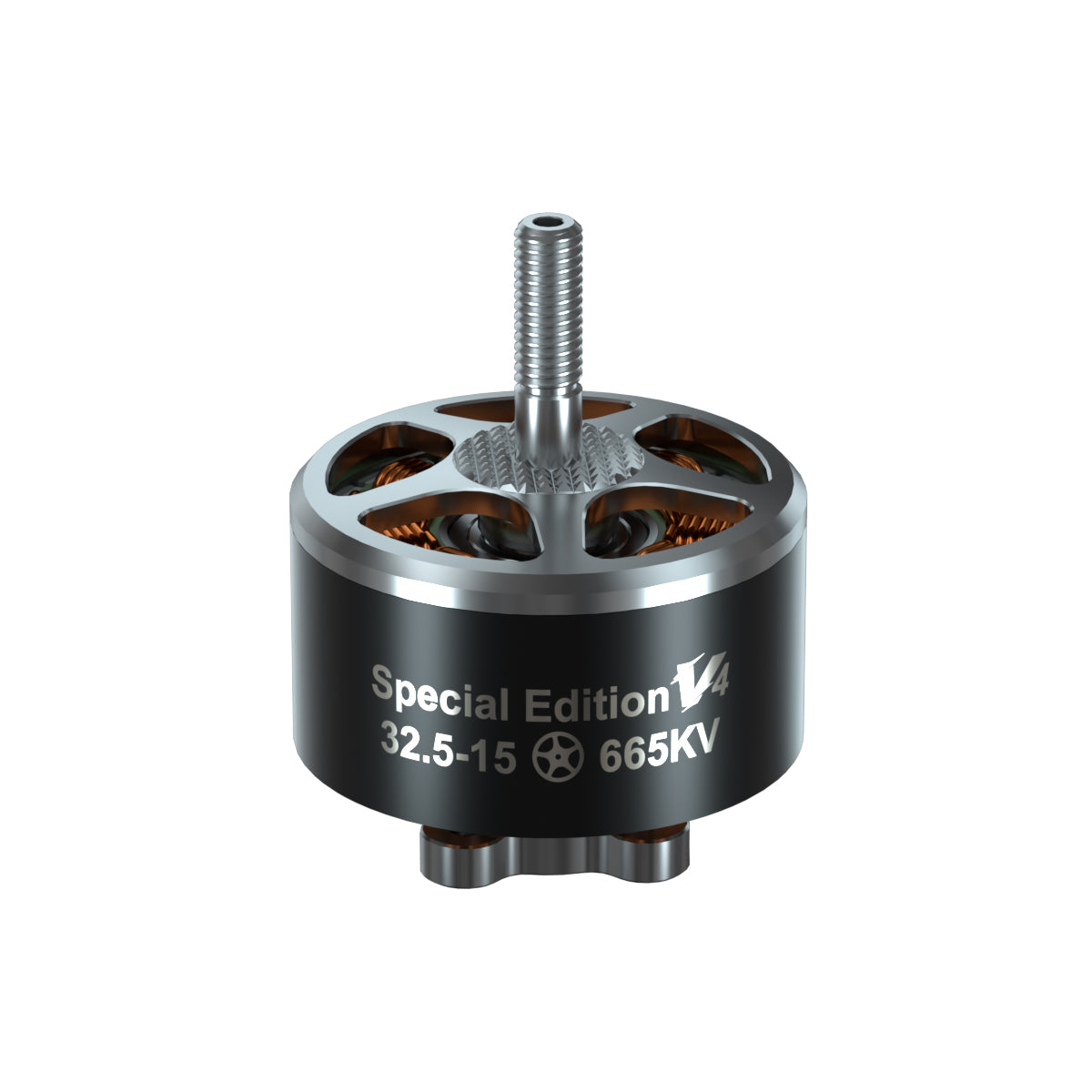

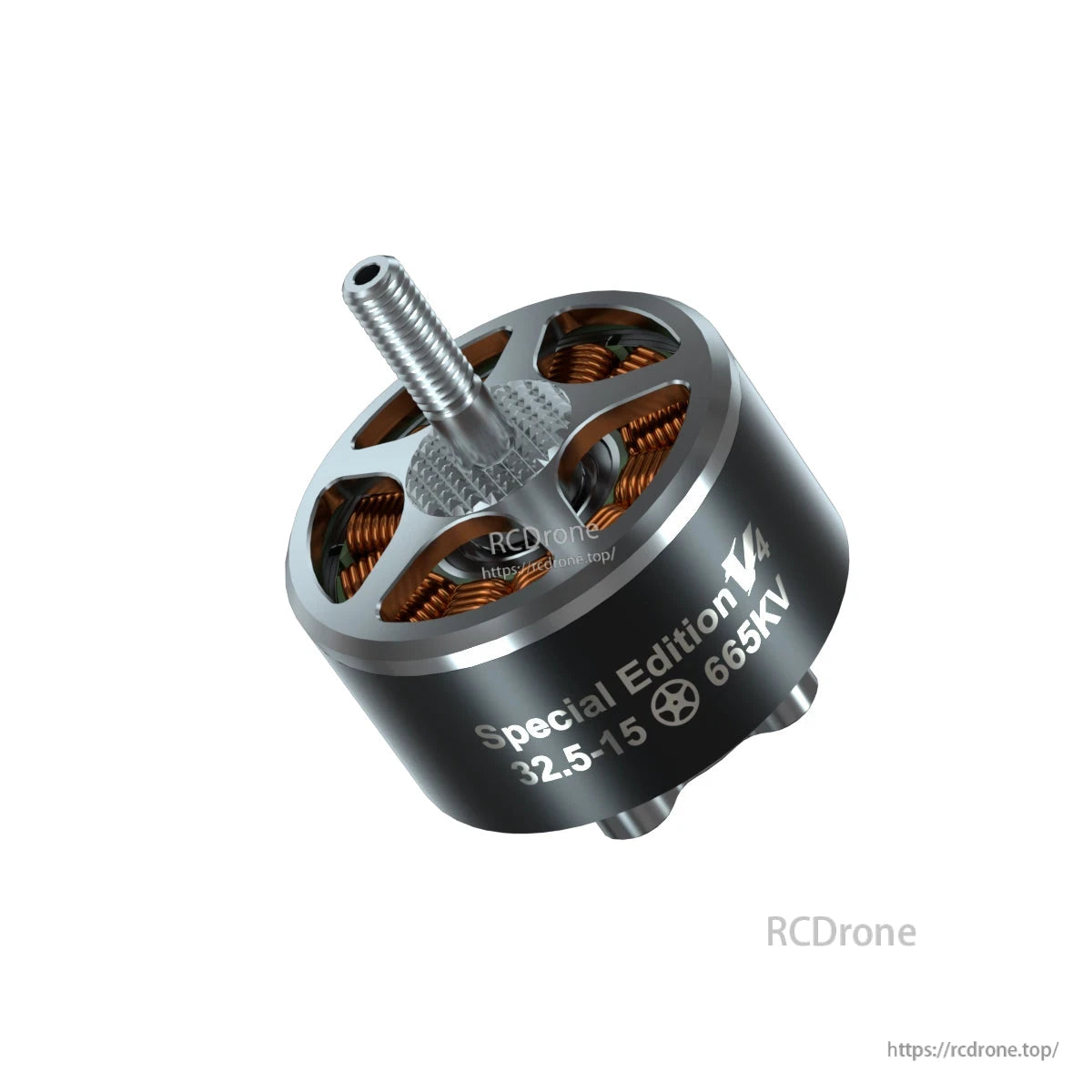

BrotherHobbyスペシャルエディションV4 32.5-15 665KVモーターは、クリアなKVラベルが付いた黒い缶と、しっかりとした取り付けのためのねじ付き出力シャフトを特徴としています。

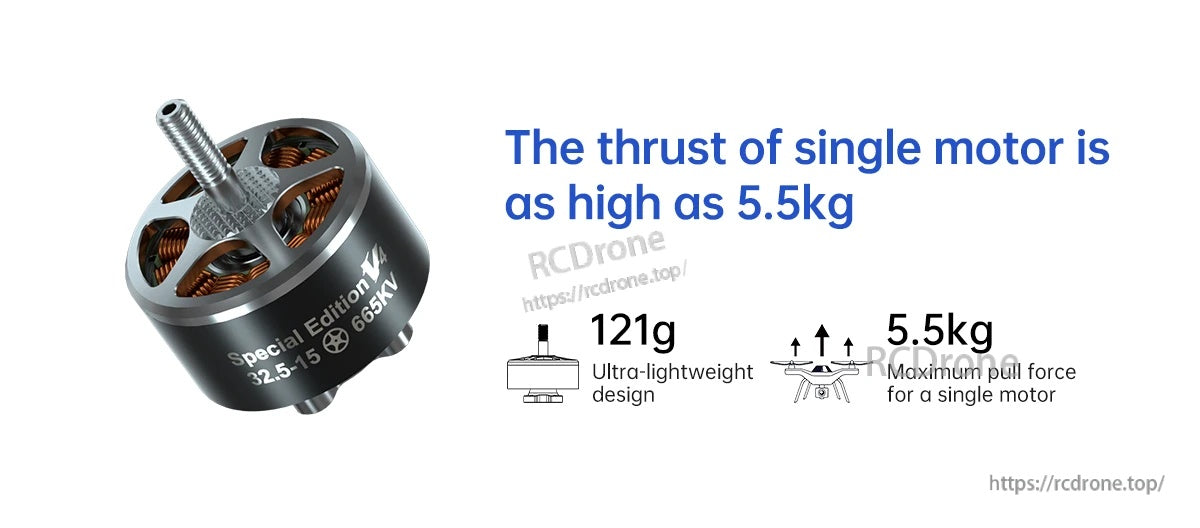

BrotherHobbyスペシャルエディションV4 665KVモーターは121gで、モーターあたり最大5.5kgの引っ張り力を持つと評価されています。

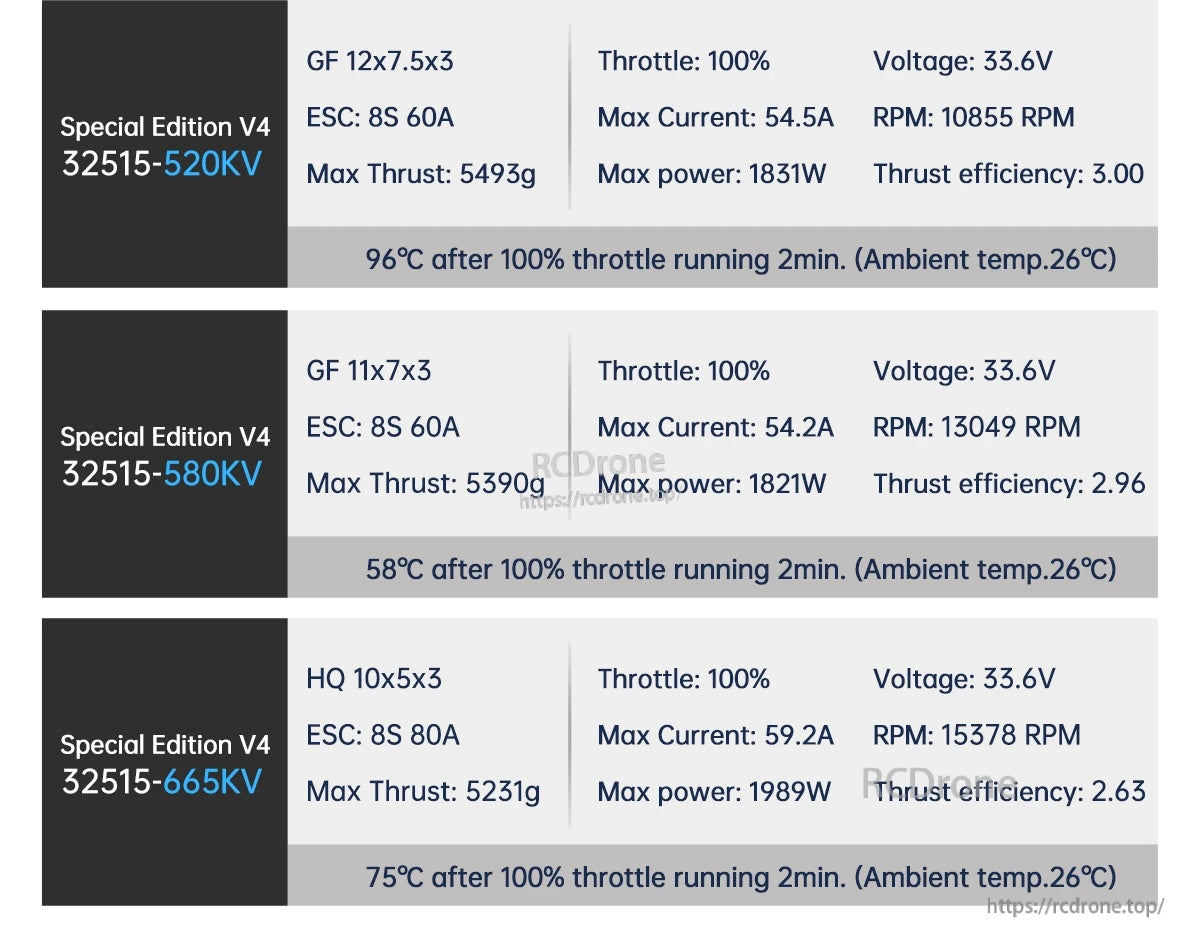

8S（33.6V）でHQ 10x5x3プロペラを使用した100%スロットル時、スペシャルエディションV4 32515 665KVモーターは59.2Aおよび15,378 RPMで5231gの最大推力に達します。

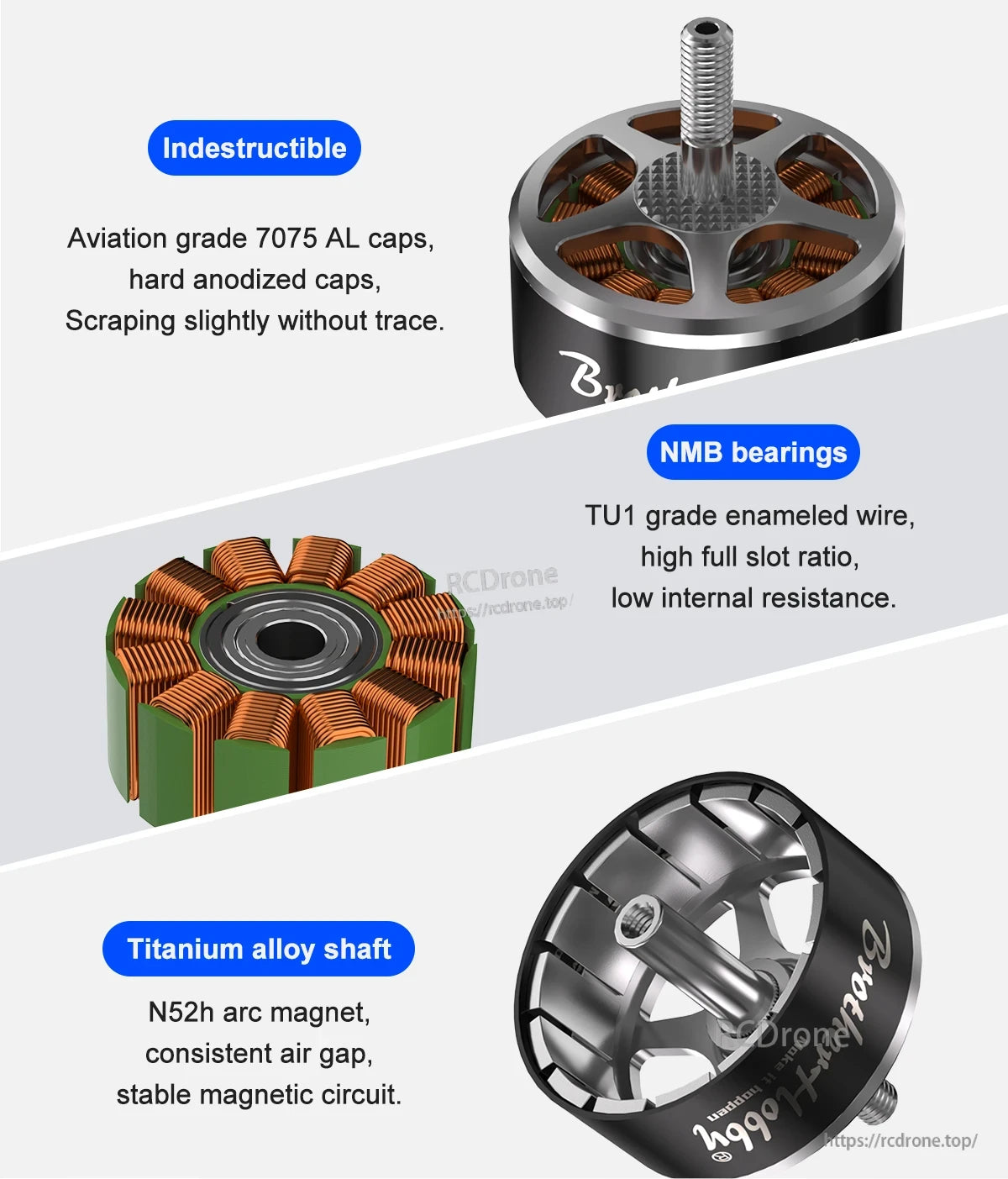

BrotherHobbyスペシャルエディションV4 32.5-15 665KV CWモーターは、陽極酸化された7075アルミニウムキャップ、NMBベアリング、および耐久性のあるチタン合金シャフトを使用しています。

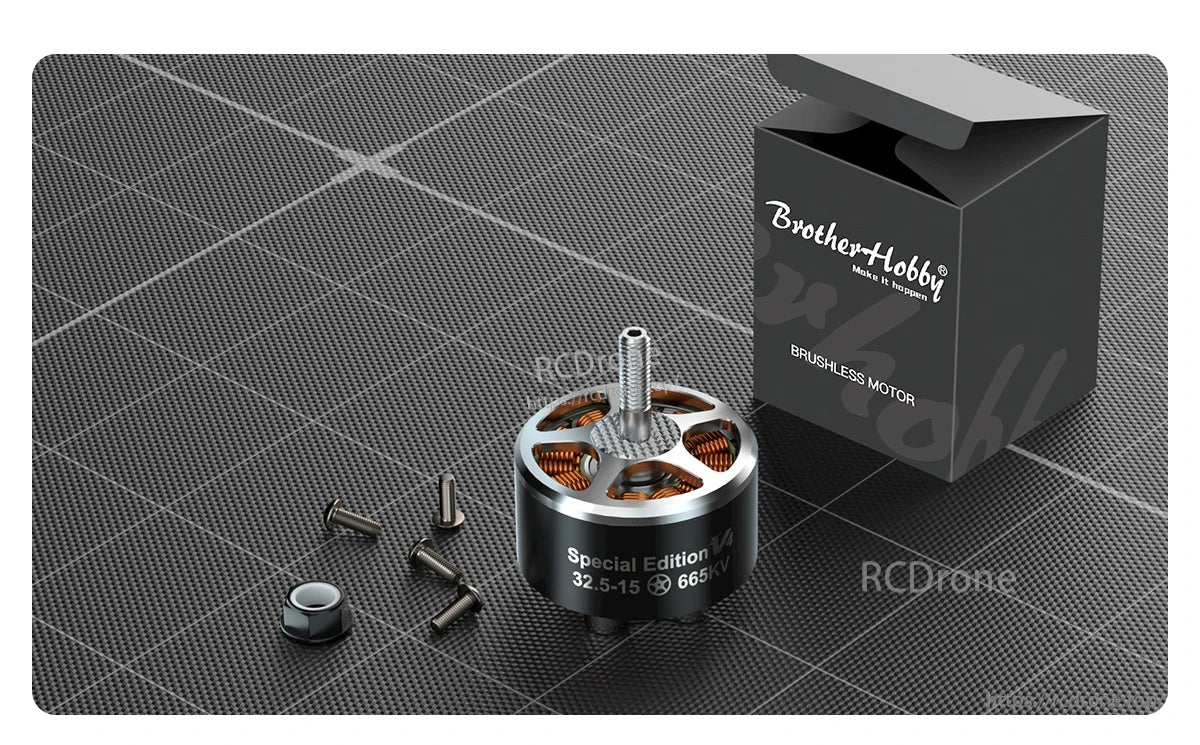

BrotherHobby特別版V4 32.5-15 665KVブラシレスモーターには、取り付け用のネジとハードウェアが含まれています。

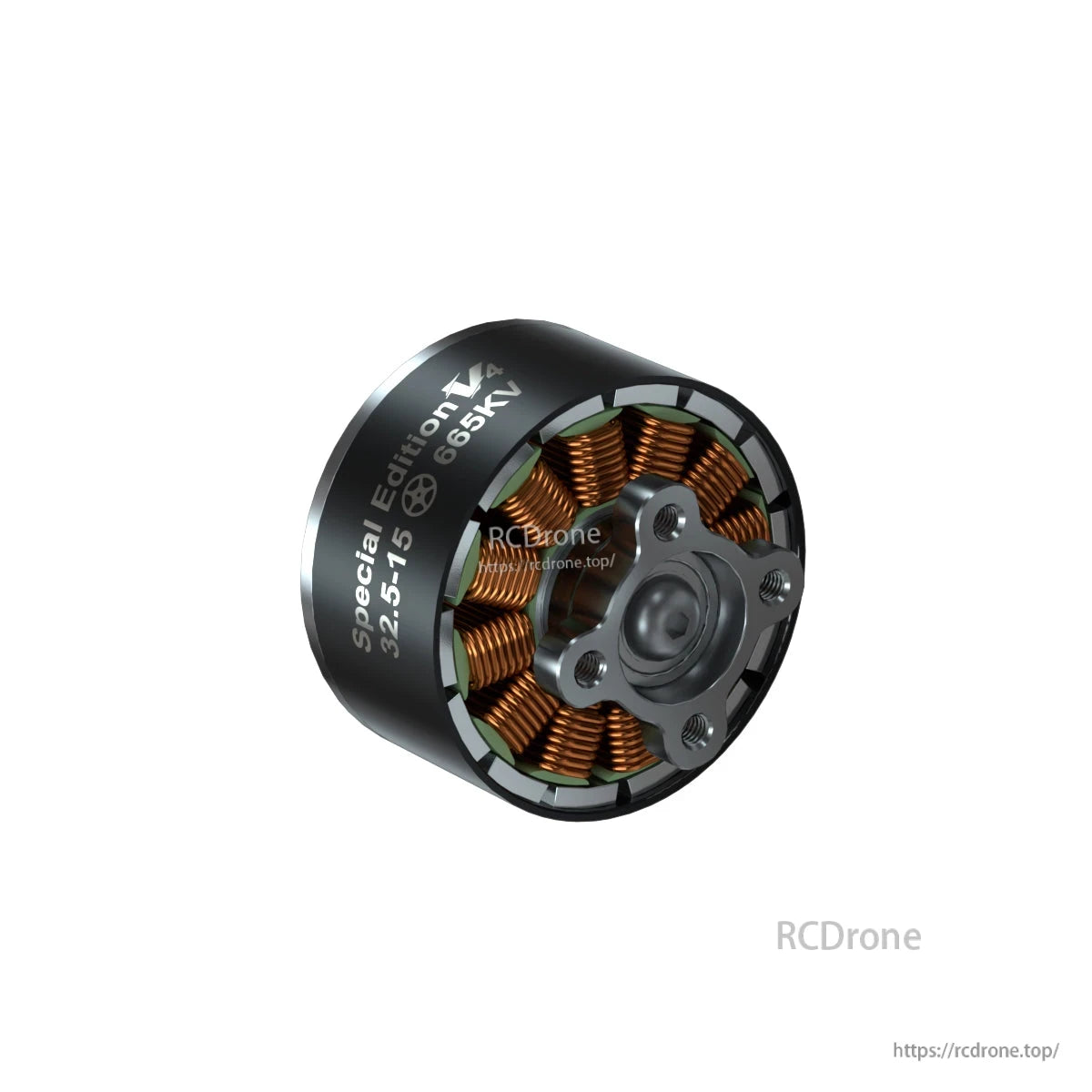

V4 32.5-15 665KVモーターはM5シャフトと4×M3取り付けパターンを使用しており、NMBベアリングやN52Hアークマグネットなどのラベル付きコンポーネントがあります。

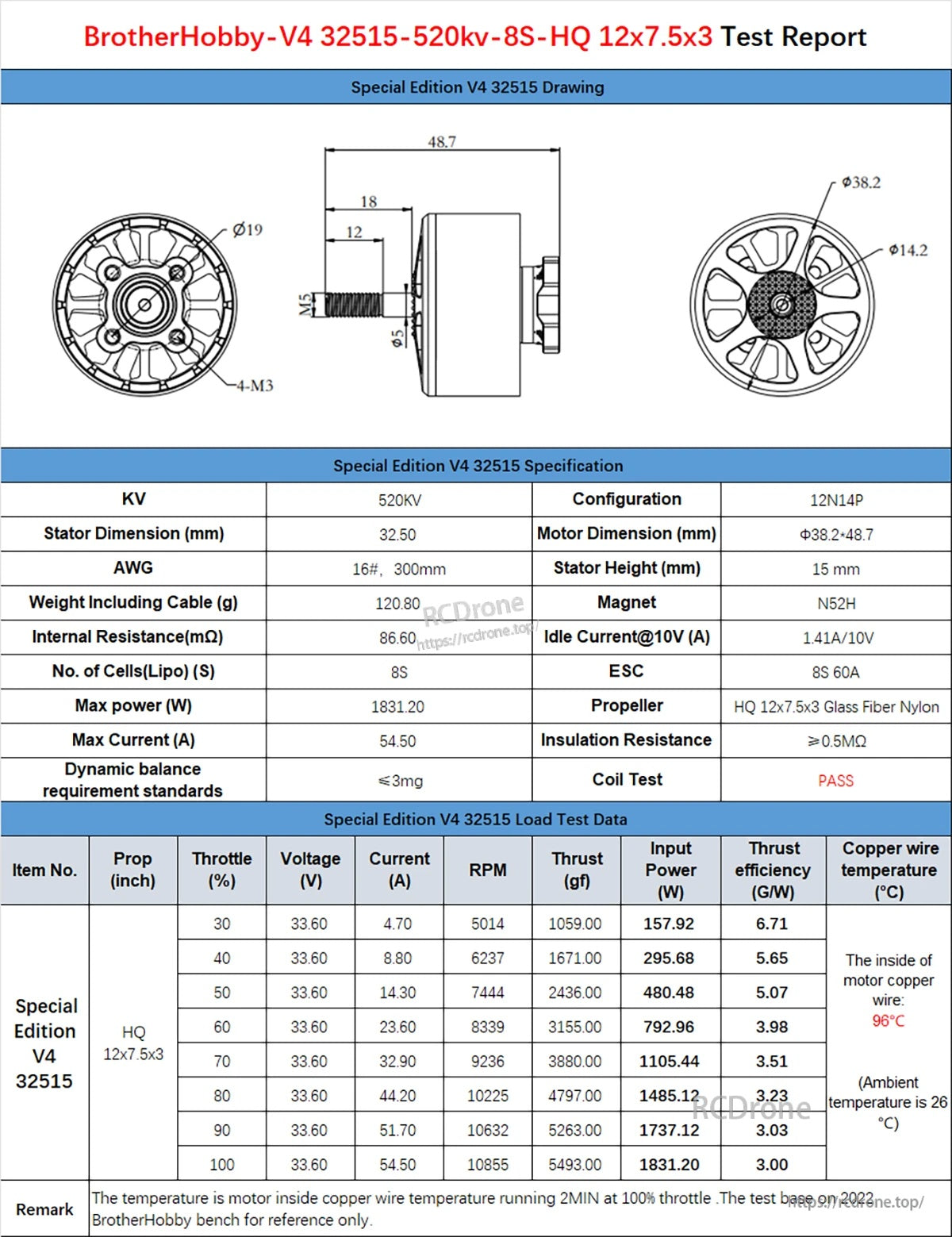

BrotherHobby特別版V4 32515には、フィッティングとセットアップ計画を助けるための詳細な寸法図と負荷試験データ（8S、HQ 12x7.5x3）が含まれています。

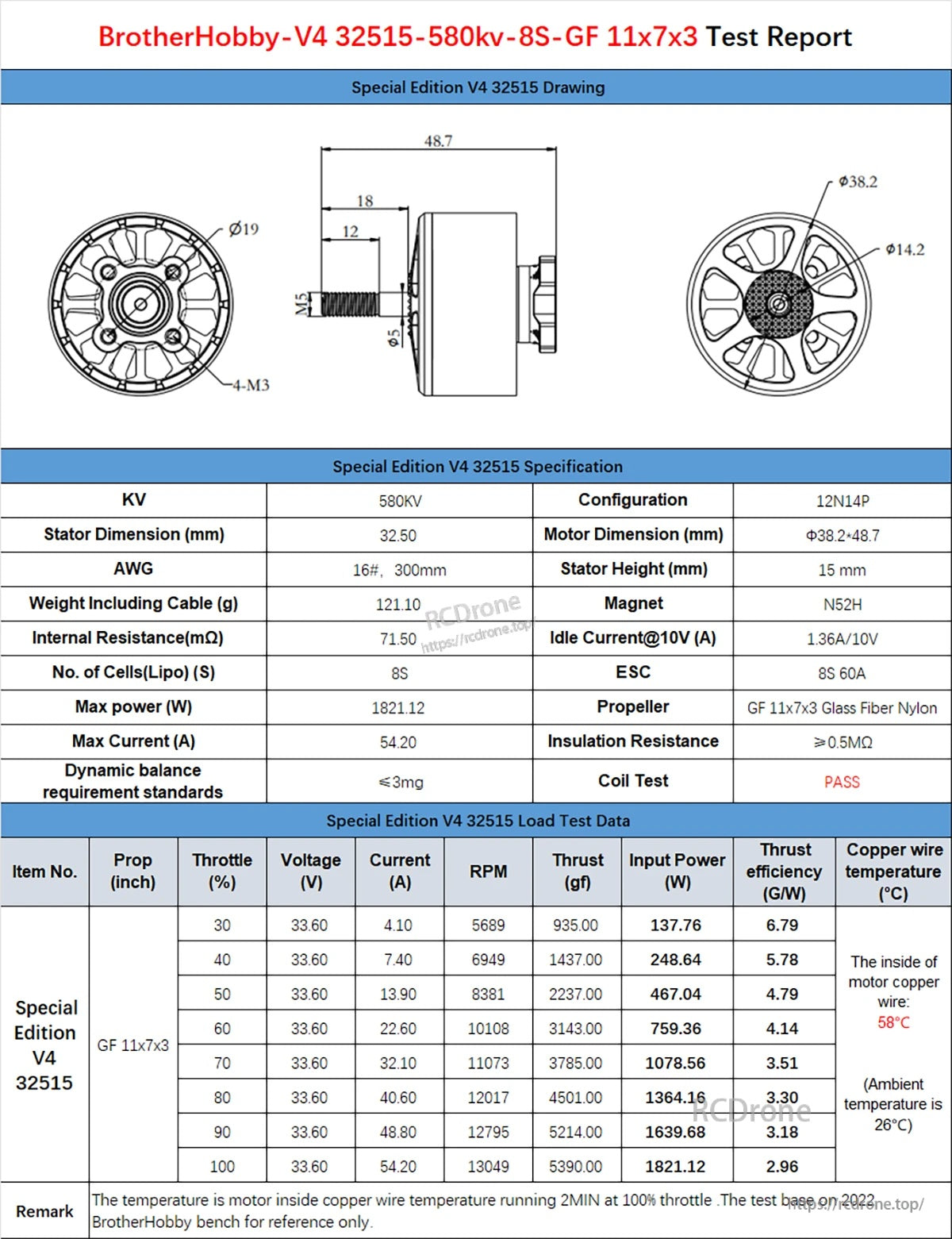

BrotherHobby V4 32515 580KV 8Sモーターシートには、主要な寸法と推力、電力、電流、プロペラサイズなどの負荷試験数値が記載されています。

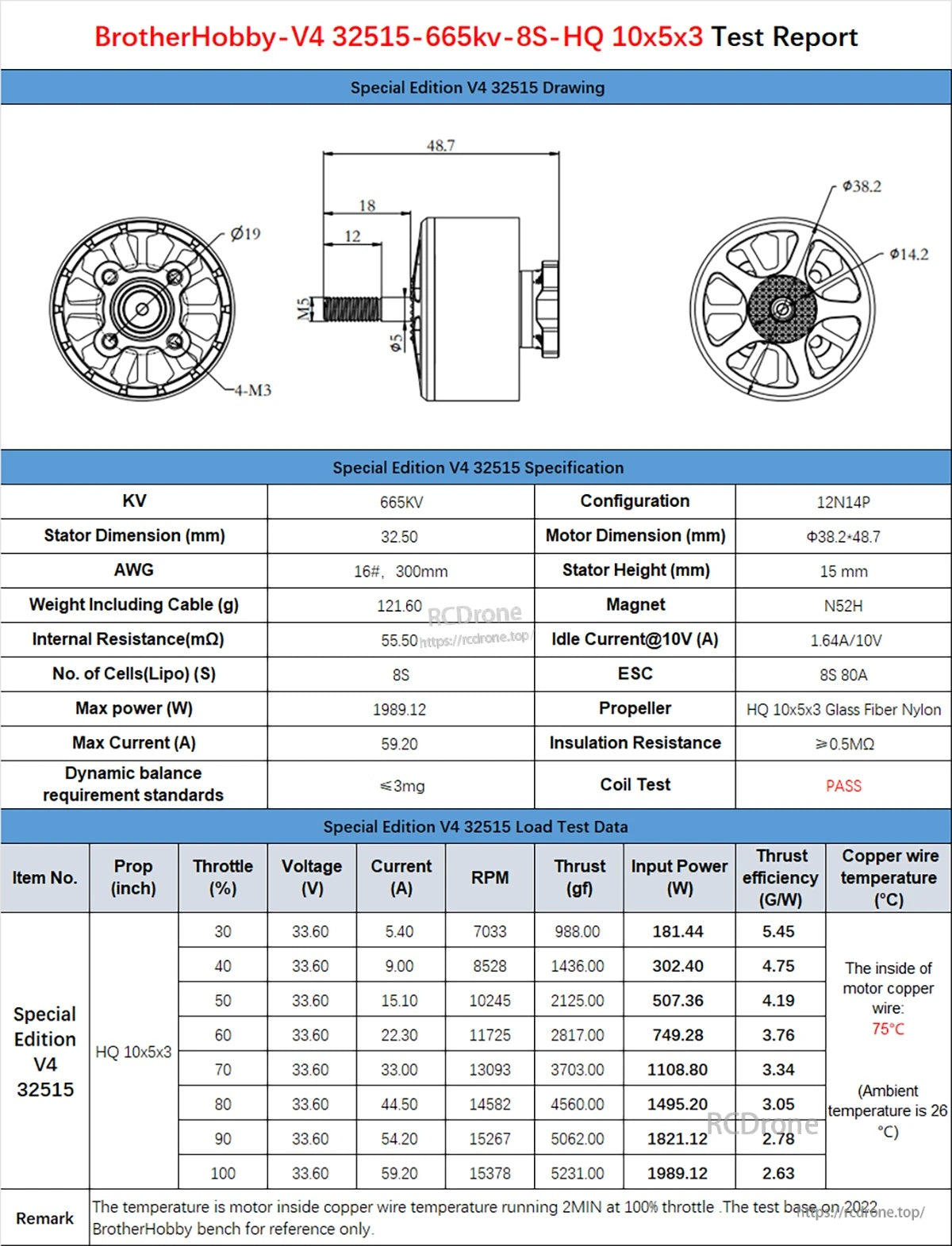

特別版V4 32.5-15 665KVモーターの文書には、8S仕様、寸法、およびHQ 10x5x3プロペラの負荷試験推力と電力データが記載されています。
