ZeroErr I-Oアダプターボード、21.3 × 18.1 × 7 mm

ZeroErr I-Oアダプターボード、21.3 × 18.1 × 7 mm

ZeroErr

$75.00 USD

$75.00 USD

販売完売

税金が含まれています。配送チェックアウト時に計算されます。

バージョン I-Oアダプターボード

量

詳細を表示

概要

このZeroErr I-Oアダプターボードは、CN1およびCN2接続エリア、マルチピンボードコネクタ、およびコーナーマウントカットアウトを備えたコンパクトなI/Oアダプターボードです。

特徴

大きなマルチピンボードコネクタ。
CN1およびCN2とラベル付けされたPCB接続エリア。
コーナーキャステレーテッドマウントカットアウト。
安全トルクオフ、パルス方向、およびオープンコレクタ制御モードのための抵抗構成。

仕様

パラメータ	値
モデル	I-Oアダプターボード
サイズ	21.3 × 18.1 × 7 mm
重量	2 g
動作温度	-40 から 85 °C
保管温度	-40 から 85 °C
保管湿度	20% から 80% RH (非凝縮)
基板の厚さ	1.6
マウントスルーホール	Ø1.80
指定されたマウントホールの中心間隔	12.5

制御モード抵抗構成

制御モード	R1	R2	R3	R4
安全トルクオフ	0 Ω 1/10 W, ±1%, 0603	2 kΩ 1/10 W, ±1%, 0603	0 Ω 1/10 W, ±1%, 0603	2 kΩ 1/10 W, ±1%, 0603
パルス方向	0 Ω 1/10 W, ±1%, 0603	0 Ω 1/10 W, ±1%, 0603	0 Ω 1/10 W, ±1%, 0603	0 Ω 1/10 W, ±1%, 0603
オープンコレクタ	470 Ω 1/10 W, ±1%, 0603	470 Ω 1/10 W, ±1%, 0603	470 Ω 1/10 W, ±1%, 0603	470 Ω 1/10 W, ±1%, 0603

アプリケーション

ヒューマノイドロボット
ロボットアーム
エクソスケルトン
四足ロボット
AGV車両
ARUロボット

ドキュメント

zeroerr I Oアダプターボード図面 — 製品ドキュメント (PDF)

Lynx V2.0 — マニュアル (PDF)

Lynx 情報図面 — 図面 (PDF)

ZeroErr IO アダプターボード V1.0 — ユーザーマニュアル (PDF)

視覚的詳細

インターフェースと接続

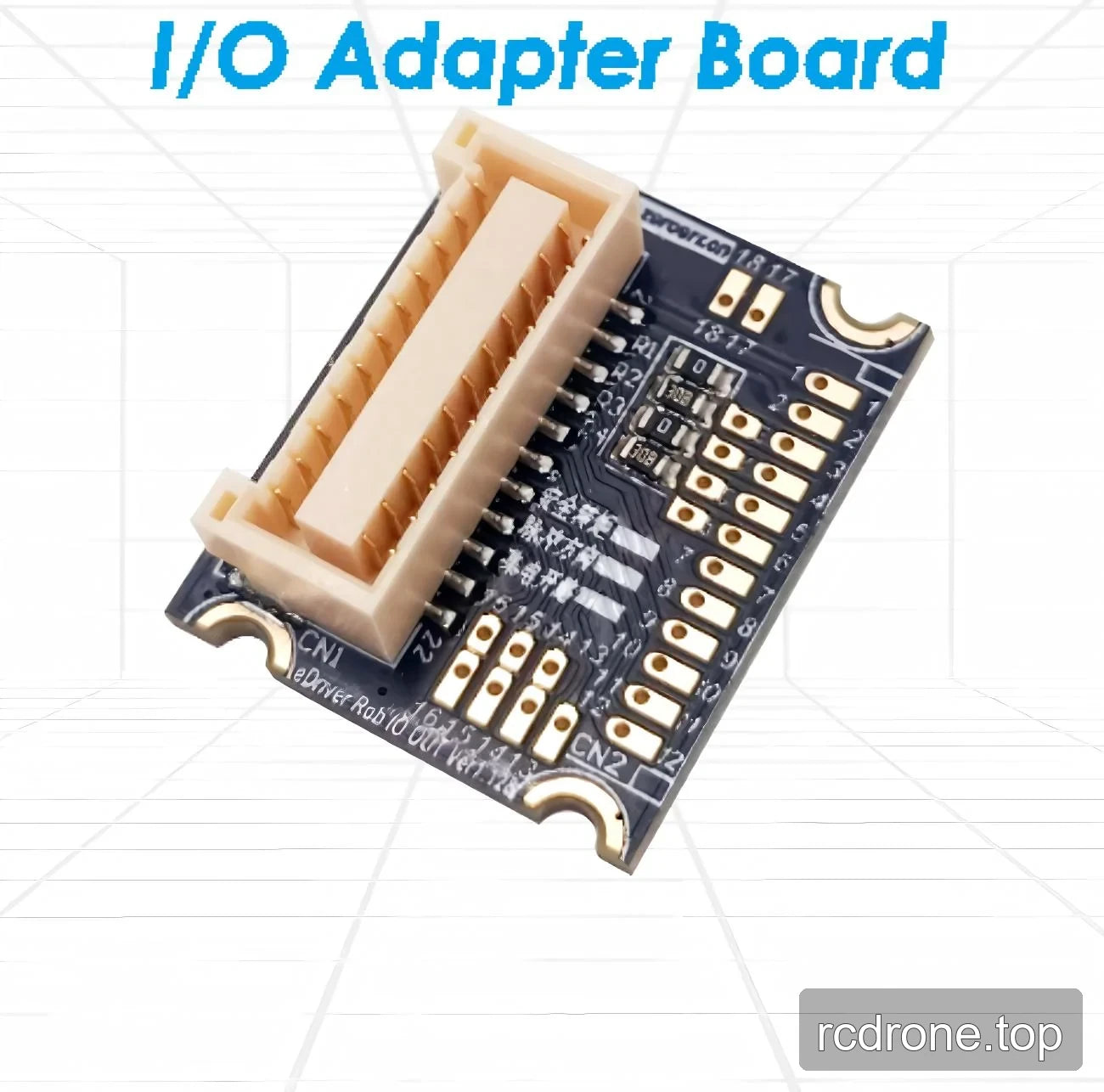

ZeroErr I-O Adapter Board with multi-pin connector and CN1/CN2 connection areas — IO アダプターボードには大きなマルチピンボードコネクタがあります。PCBは2つの接続エリアでCN1およびCN2とラベル付けされています。

寸法と構造

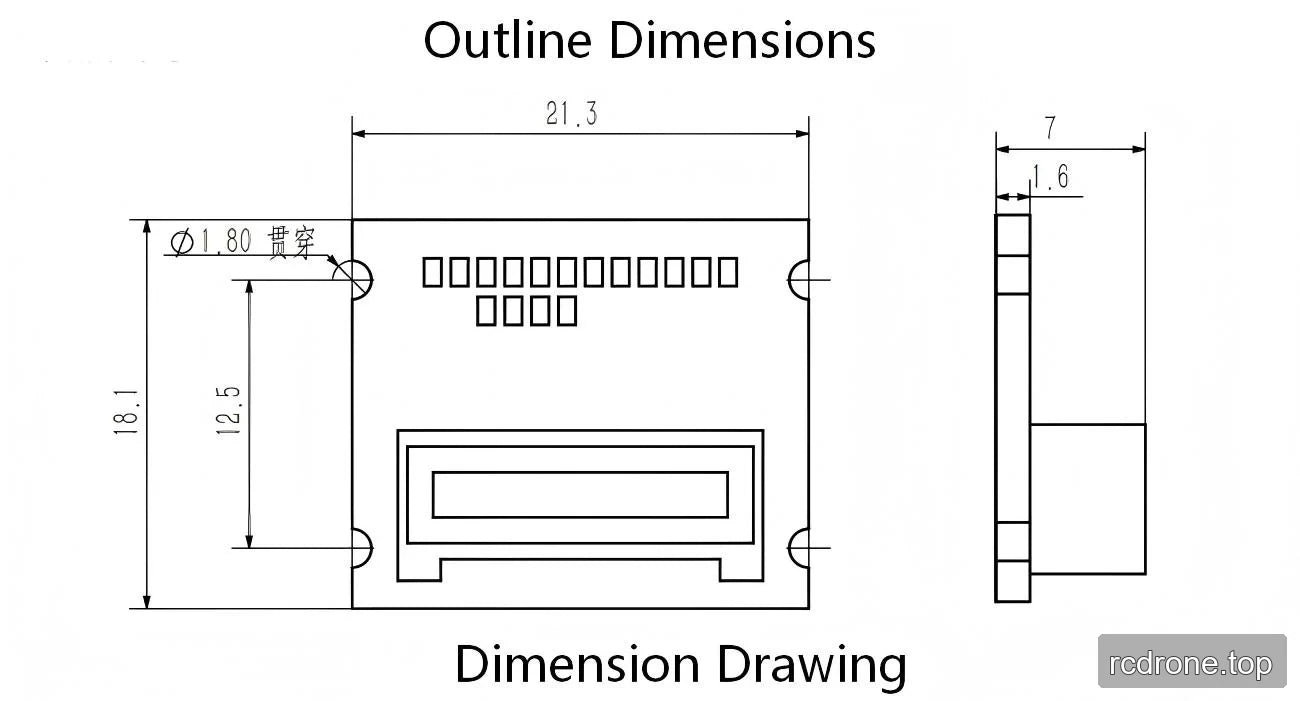

I-O Adapter Board outline drawing with mounting-hole dimensions — IO アダプターボードの外形長は21.3です。IO アダプターボードの外形幅は18.1です。
