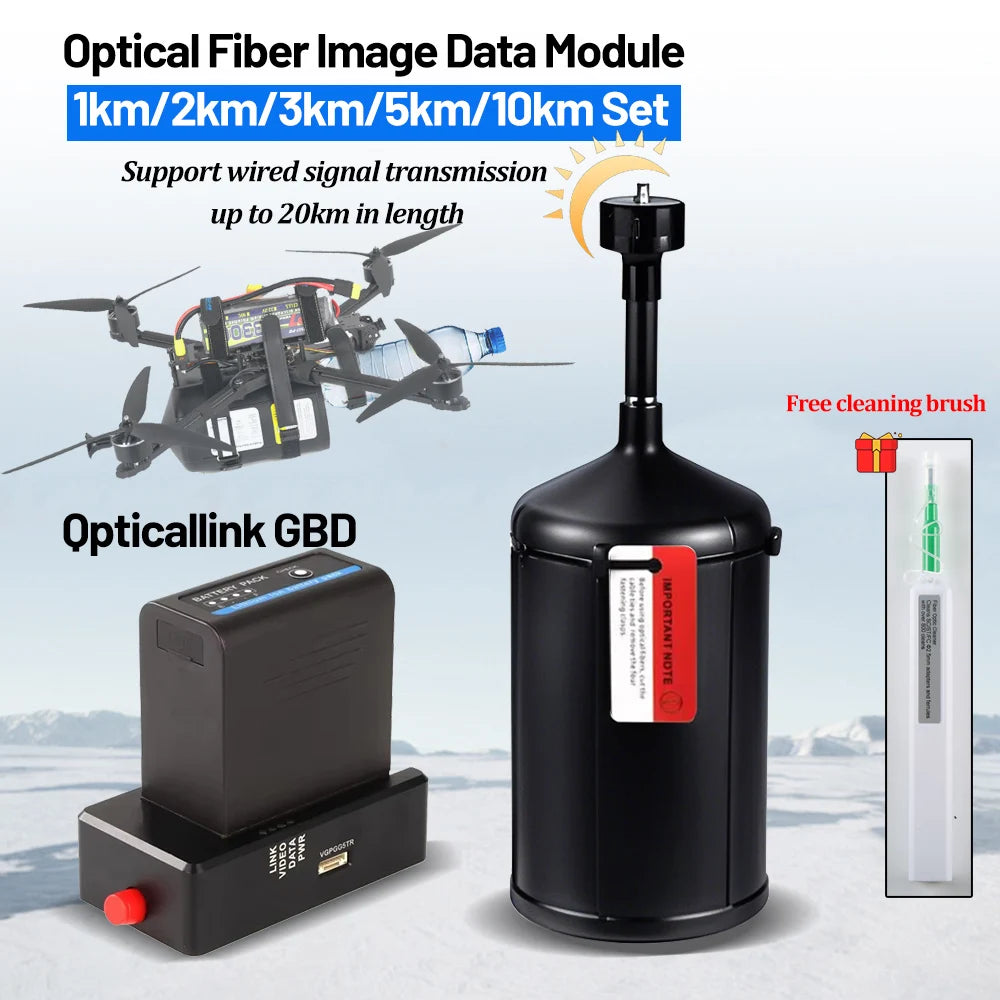

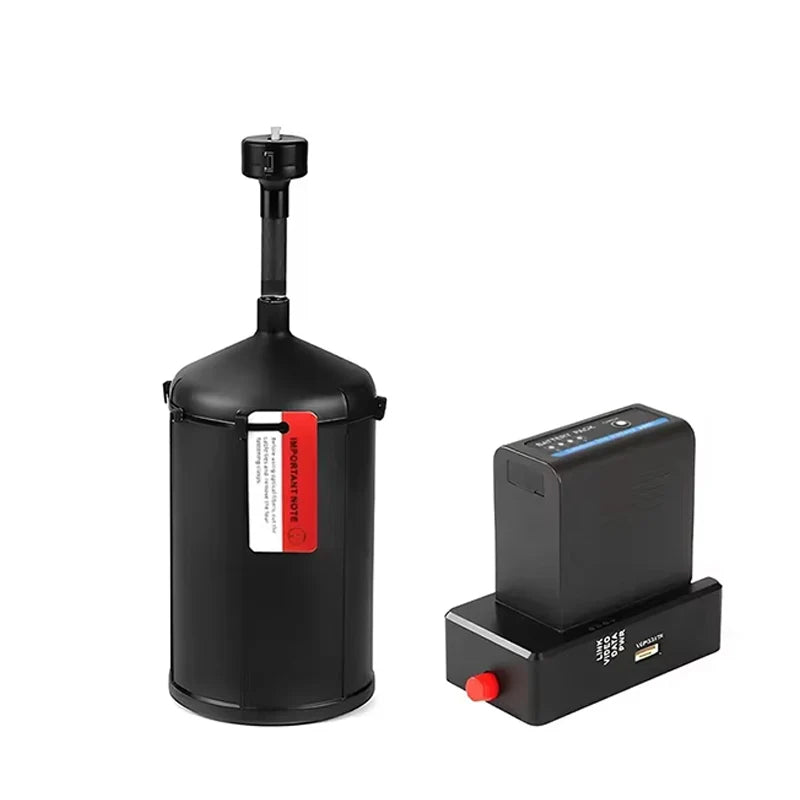

FPV 드론 광섬유 이미지 데이터 릴레이 확장 모듈, 단일 모드 광학 링크, 0~20km 유선 전송
FPV 드론 광섬유 이미지 데이터 릴레이 확장 모듈, 단일 모드 광학 링크, 0~20km 유선 전송
Aoft
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
Aoft Technology의 FPV 드론용 광섬유 이미지 데이터 모듈 릴레이 익스텐더(광 링크)는 단일 모드 광섬유를 사용하여 유선 링크를 통해 양방향 제어/데이터 및 아날로그 비디오를 전송합니다. 이 시스템은 전자기 간섭에 강하고 빠르고 안정적인 전송을 제공하며, 0km에서 20km까지의 단일 모드 광섬유 전송 거리를 지원합니다.
주요 특징
- 0~20km 유선 신호 전송을 지원하는 단일 모드 광섬유 링크입니다.
- 양방향 데이터; TTL/S.BUS 데이터 형식, 속도 0~1Mbps.
- 아날로그 비디오 지원: NTSC/PAL/SECAM.
- 인터페이스: FC 파이버 인터페이스; 제품 I/O GH1.25.
- 파장(단일 모드): 1310(9/125um) + 1550.
- 디스크 옵션은 다음과 같습니다: 1km, 2km, 3km, 5km, 10km 광섬유 길이.
- EMI를 최소화하도록 설계되었으며, FPV 항공기 및 로봇 응용 분야에 적합합니다.

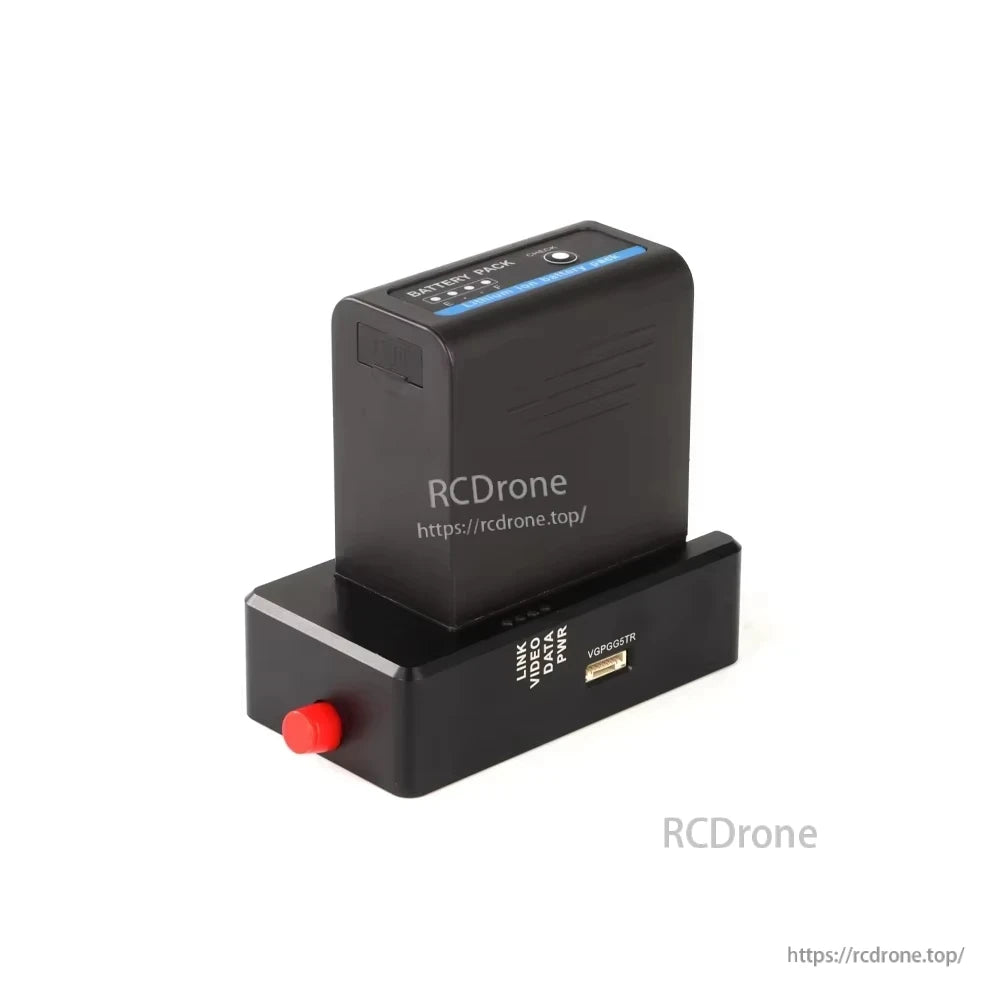

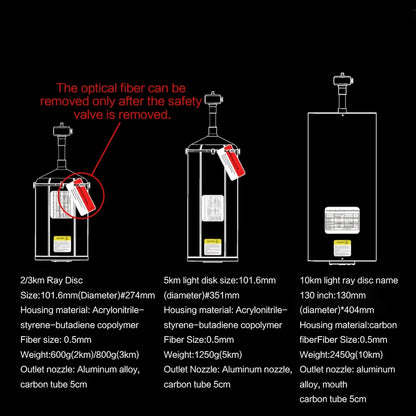

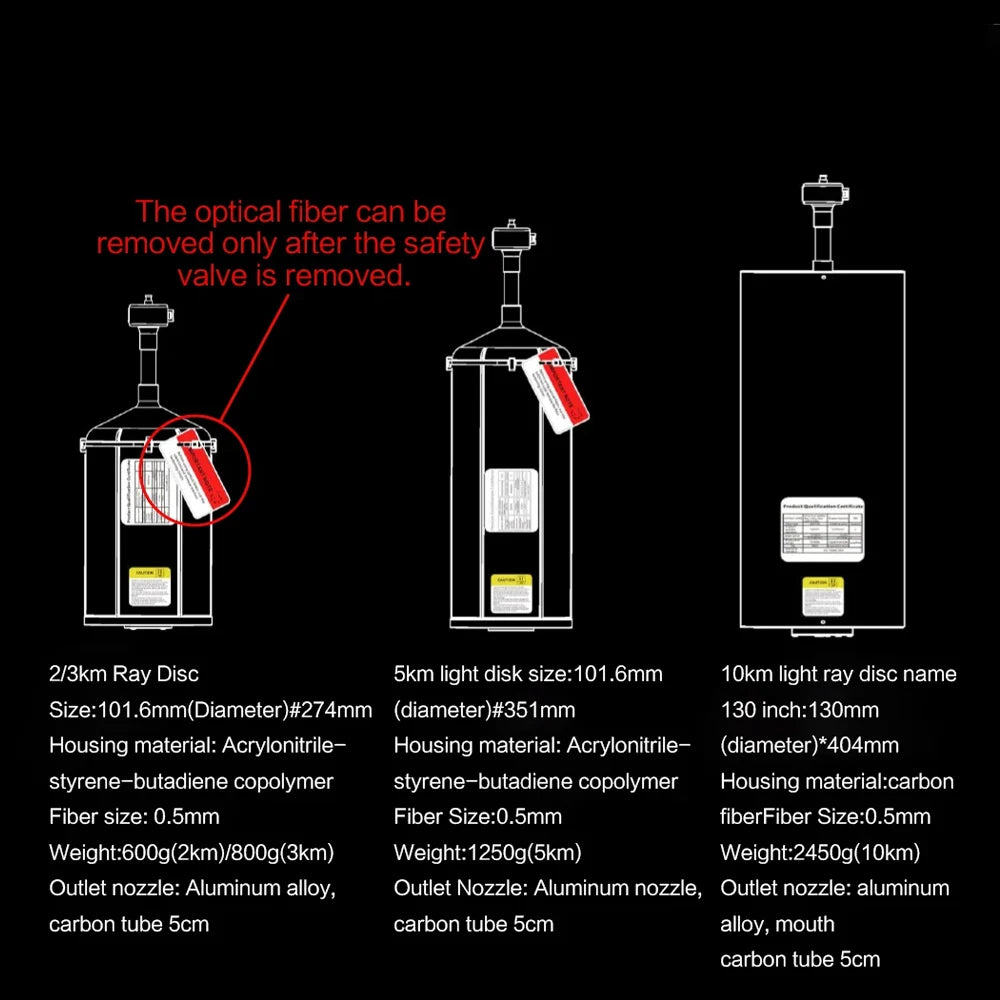

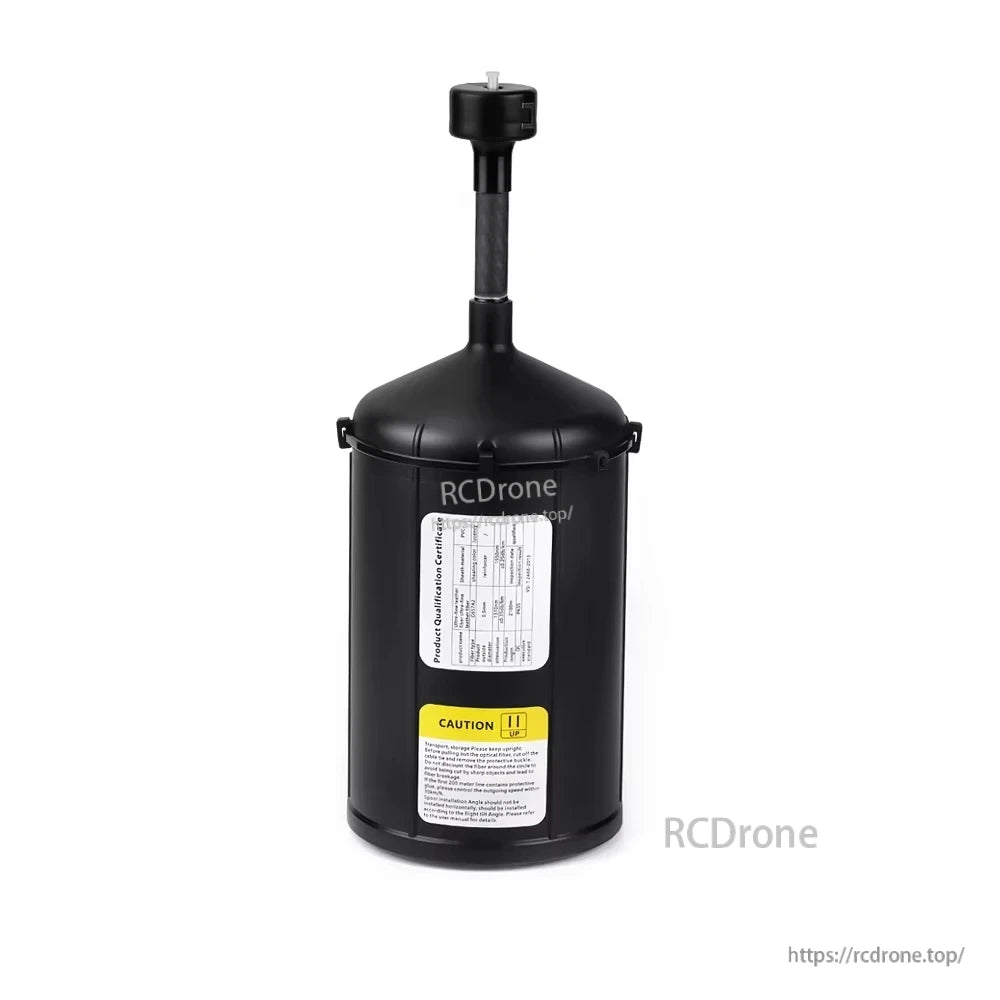

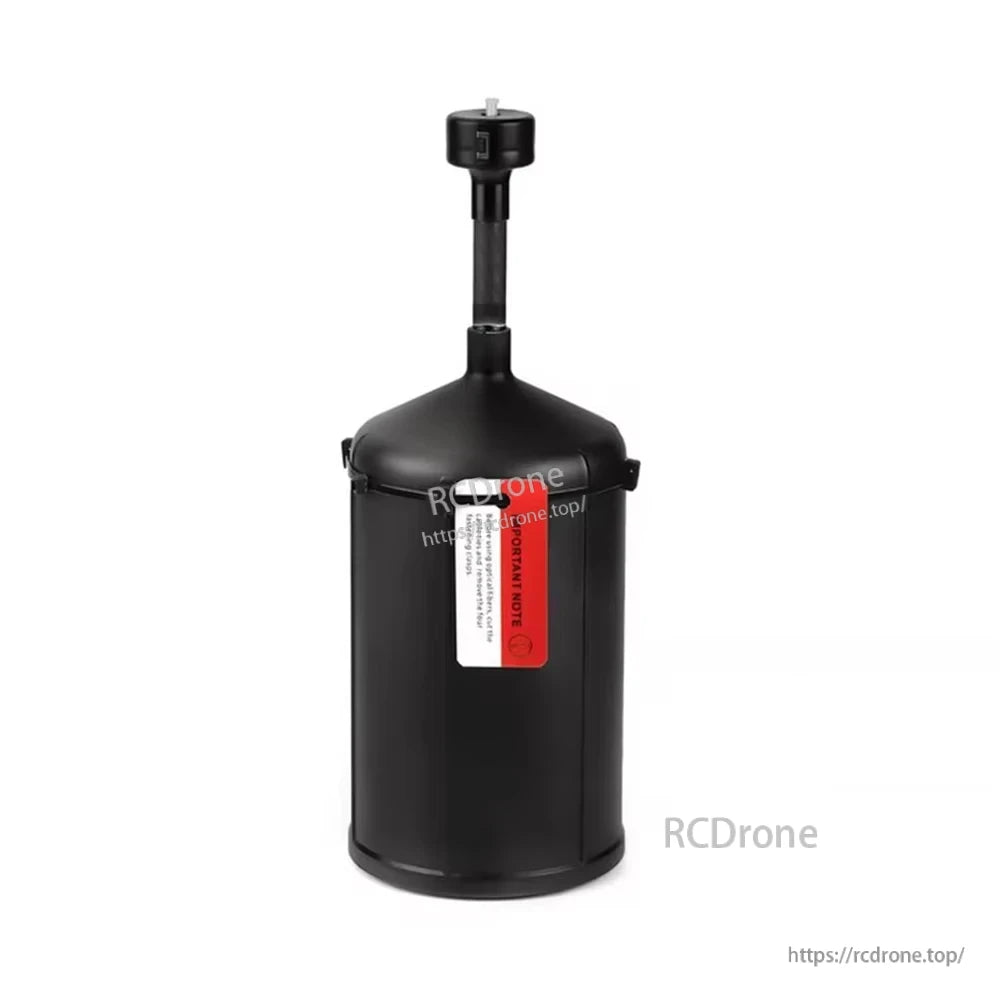

- 파이버를 제거하기 전에 파이버 디스크의 안전 밸브를 제거해야 합니다(그림 참조).

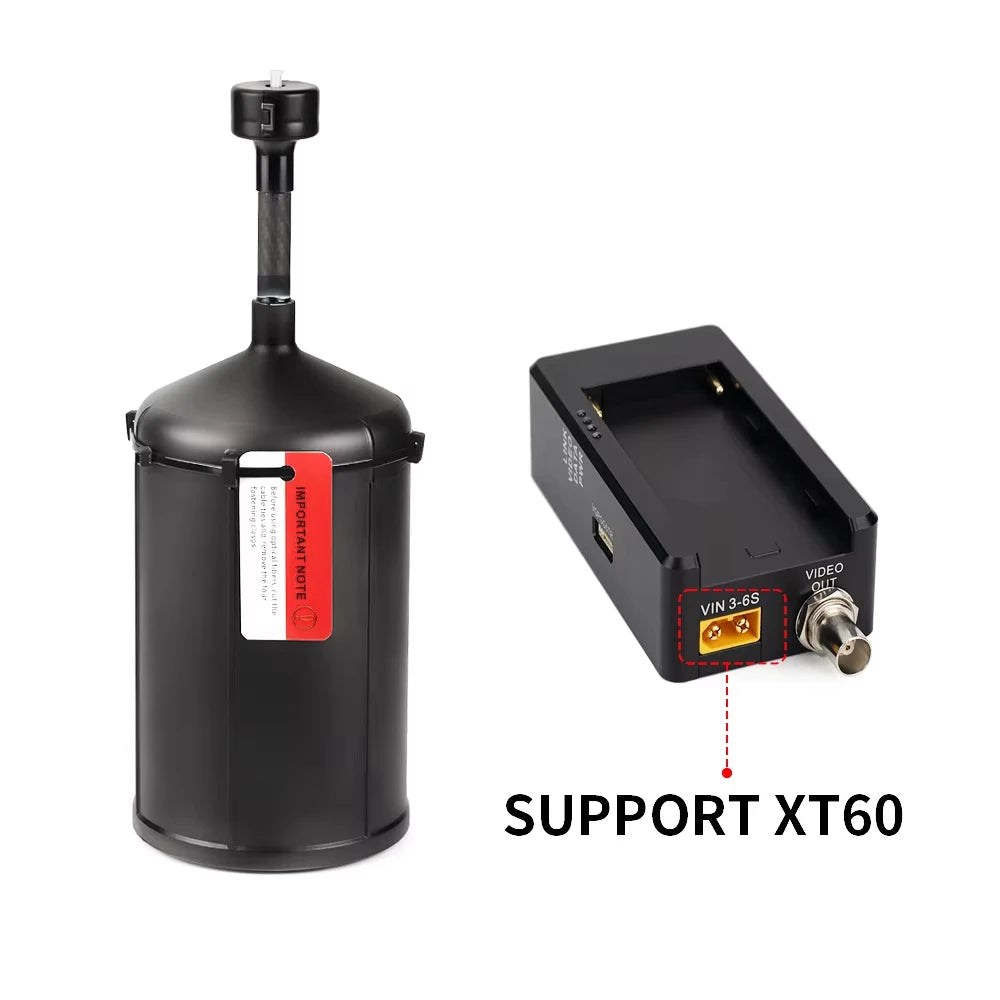

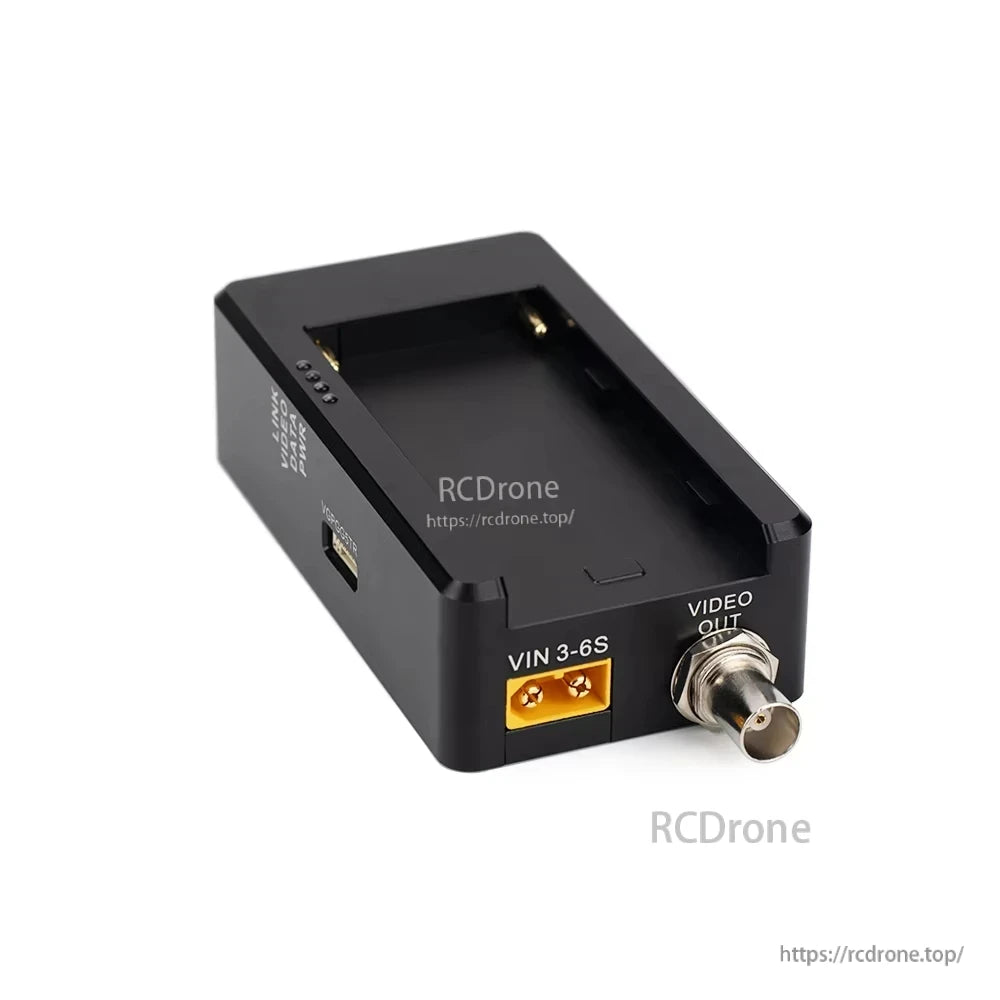

- 가볍고 휴대하기 편리한 접지 모듈입니다. VIN 라벨에는 3–6S가 표시되어 있습니다.
명세서
| 브랜드 이름 | 아프트 테크놀로지 |
| 모델 번호 | 광섬유 |
| 기원 | 중국 본토 |
| 재료 | 플라스틱 |
| 수량 | 1개 |
| 권장 연령 | 14세 이상 |
| 사용 | 차량 &앰프; 원격 조종 장난감 |
| 차량 유형에 따라 | 비행기 |
| 고위험 화학물질 | 없음 |
| 배터리가 포함되어 있습니까? | 아니요 |
| 전기인가 | 기타 배터리 |
| 배터리/전원 공급 장치인가요? | N |
| 충전기/어댑터인가요? | N |
| 광섬유 인터페이스 | FC 인터페이스 |
| 제품 인터페이스 | 가이던스 1.25 |
| 섬유 유형 | 단일 모드 - 단일 광섬유 |
| 전송 거리 | 단일 모드 광섬유 0~20km |
| 데이터 방향 | 양방향 |
| 데이터 형식 | TTL/S.BUS |
| 비율 | 0~1Mbps |
| 비디오 형식 | NTSC/PAL/SECAM |
| 파장(단일 모드) | 1310(9/125um) + 1550 |
| 접지 모듈 VIN 라벨 | 3~6초 |

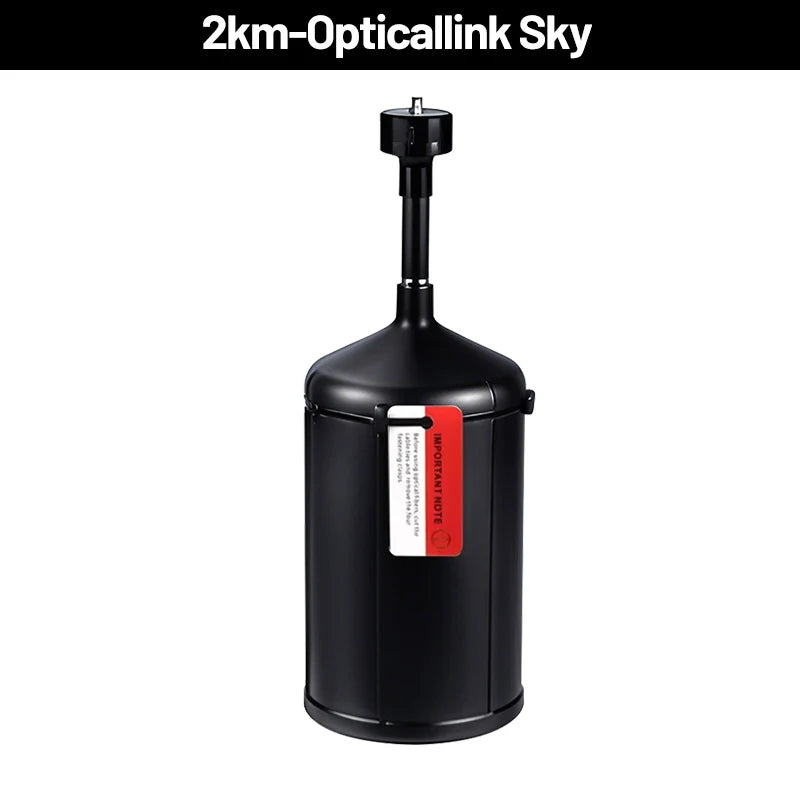

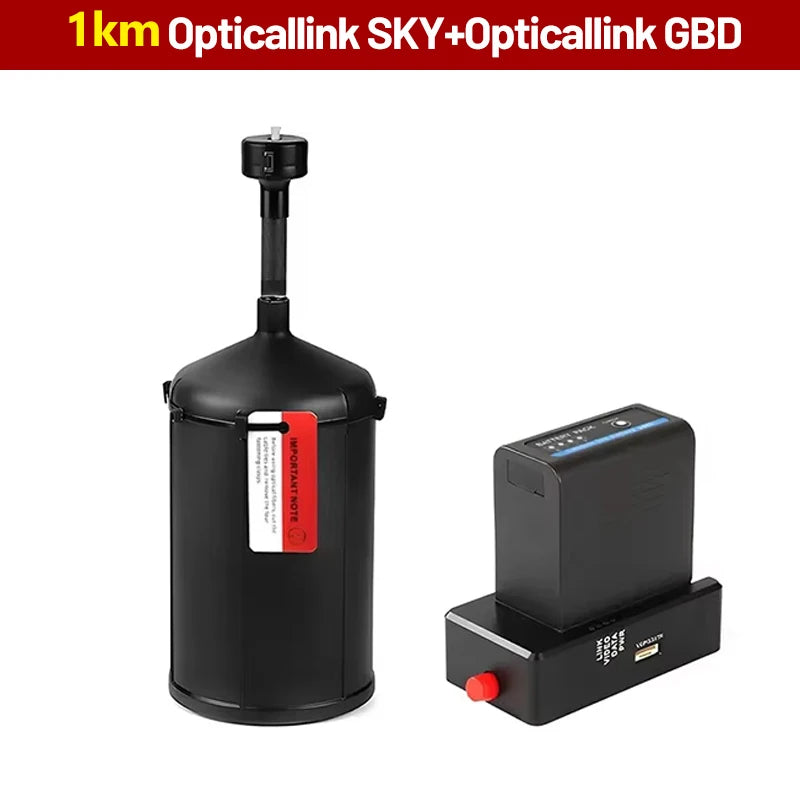

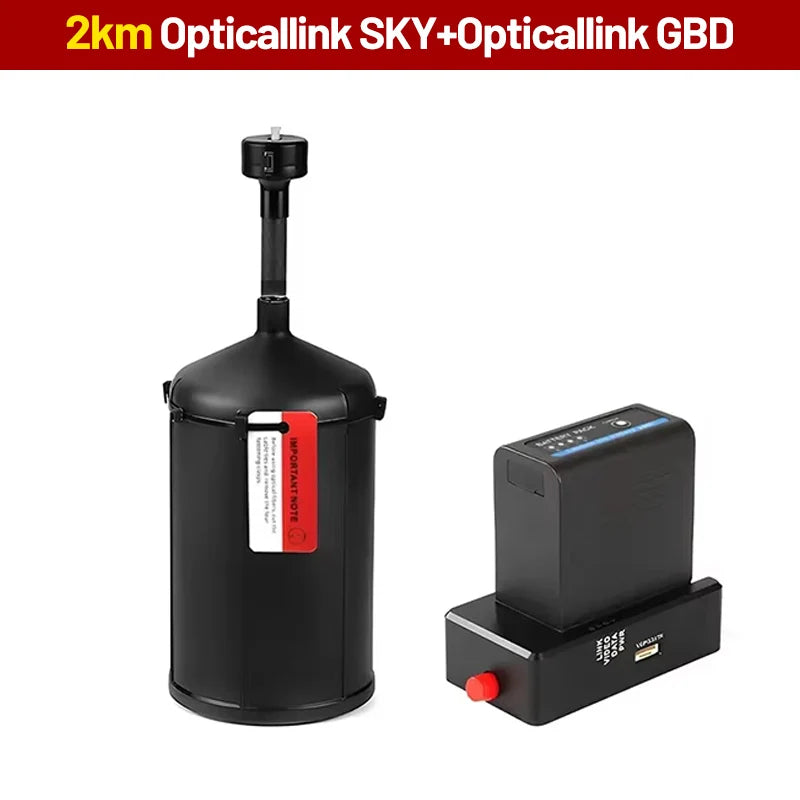

광섬유 디스크 옵션(버전 1.0)

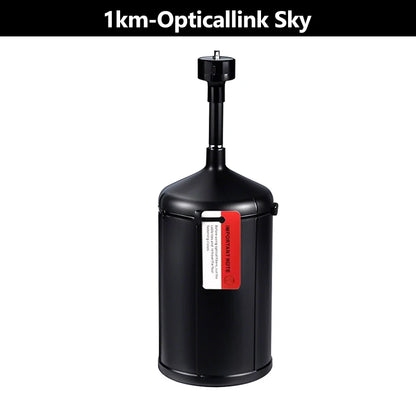

| 1km 디스크 | 크기: 79.6mm(직경) × 152mm; 무게: 0.3kg; 쉘 소재: 탄소 섬유; 와이어 출구: 알루미늄 |
| 2km 디스크 | 크기: 101.6mm(직경) × 274mm; 무게: 0.4kg; 하우징 재질: 아크릴로니트릴-스티렌-부타디엔 공중합체; 전선 출구: 알루미늄 |
| 3km 디스크 | 크기: 101.6mm(직경) × 274mm; 무게: 0.6kg; 하우징 재질: 아크릴로니트릴-스티렌-부타디엔 공중합체; 전선 출구: 알루미늄 |
| 5km 디스크 | 크기: 101.6mm(직경) × 351mm; 무게: 1kg; 하우징 재질: 아크릴로니트릴-스티렌-부타디엔 공중합체; 전선 출구: 알루미늄 |
| 10km 디스크 | 크기: 139mm(직경) × 390mm; 무게: 2kg; 하우징 재질: 아크릴로니트릴-스티렌-부타디엔 공중합체; 전선 출구: 알루미늄 |
응용 프로그램
- 장거리 유선 제어 및 비디오를 위한 FPV 트래버서 통신.
- 파이프라인 크롤링 로봇 통신 및 검사 작업.
중요 알림
- 광섬유 디스크를 설치하여 배출구가 프로펠러 나선에서 최대한 멀리 떨어지도록 합니다. 항공기의 중심이 균형을 이루도록 합니다.
- 디스크 브라켓 기울기를 항공기 자세에 맞춰서 섬유 배출 각도가 수평이 되도록 합니다.
- 섬유 권취에는 특수 접착제를 사용합니다. 접착제 도포 면적의 최초 약 200m 구간에서는 항공기 속도를 시속 30km 또는 초속 8m 이내로 유지하십시오. 이 구간에서는 고속 비행을 피하십시오.
- 최대 항공기 비행 속도는 120km/h 이내로 제어되어야 합니다.
세부

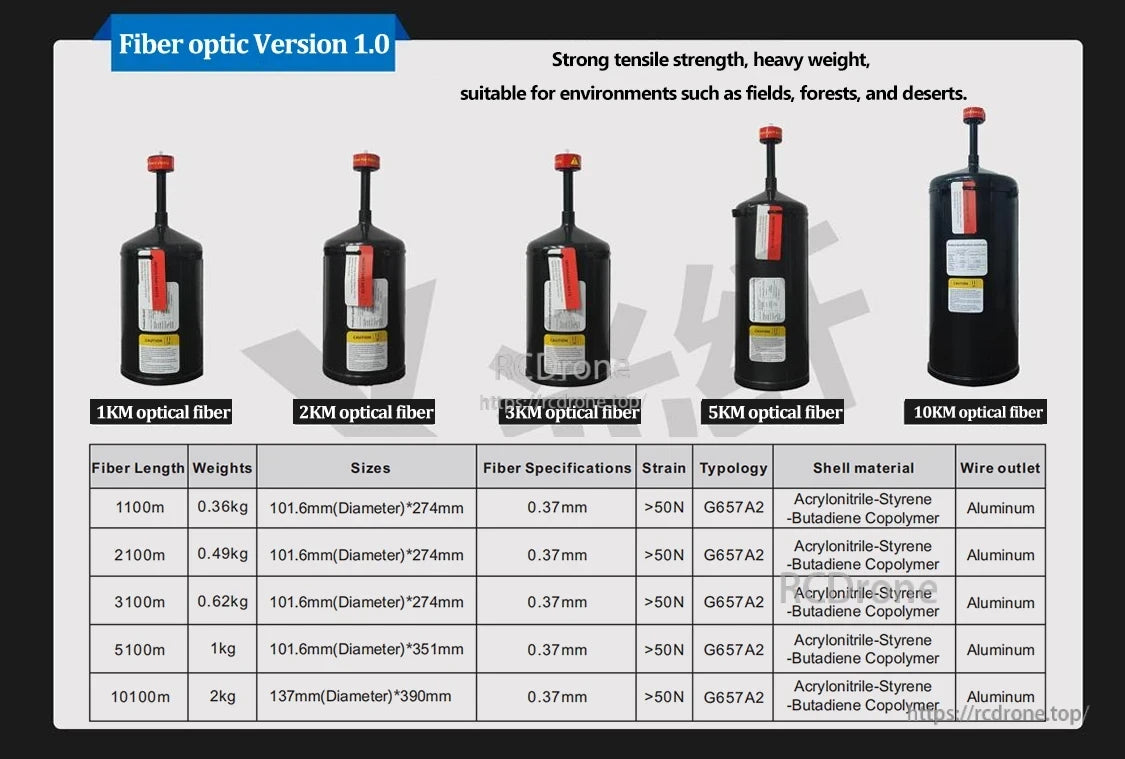

광섬유 버전 1.0은 0.37mm 광섬유로 1~10km 확장기를 제공합니다. >50N 인장 강도, G657A2 유형, ABS 쉘 및 알루미늄 출구로 현장, 산림 및 사막 사용에 이상적입니다.

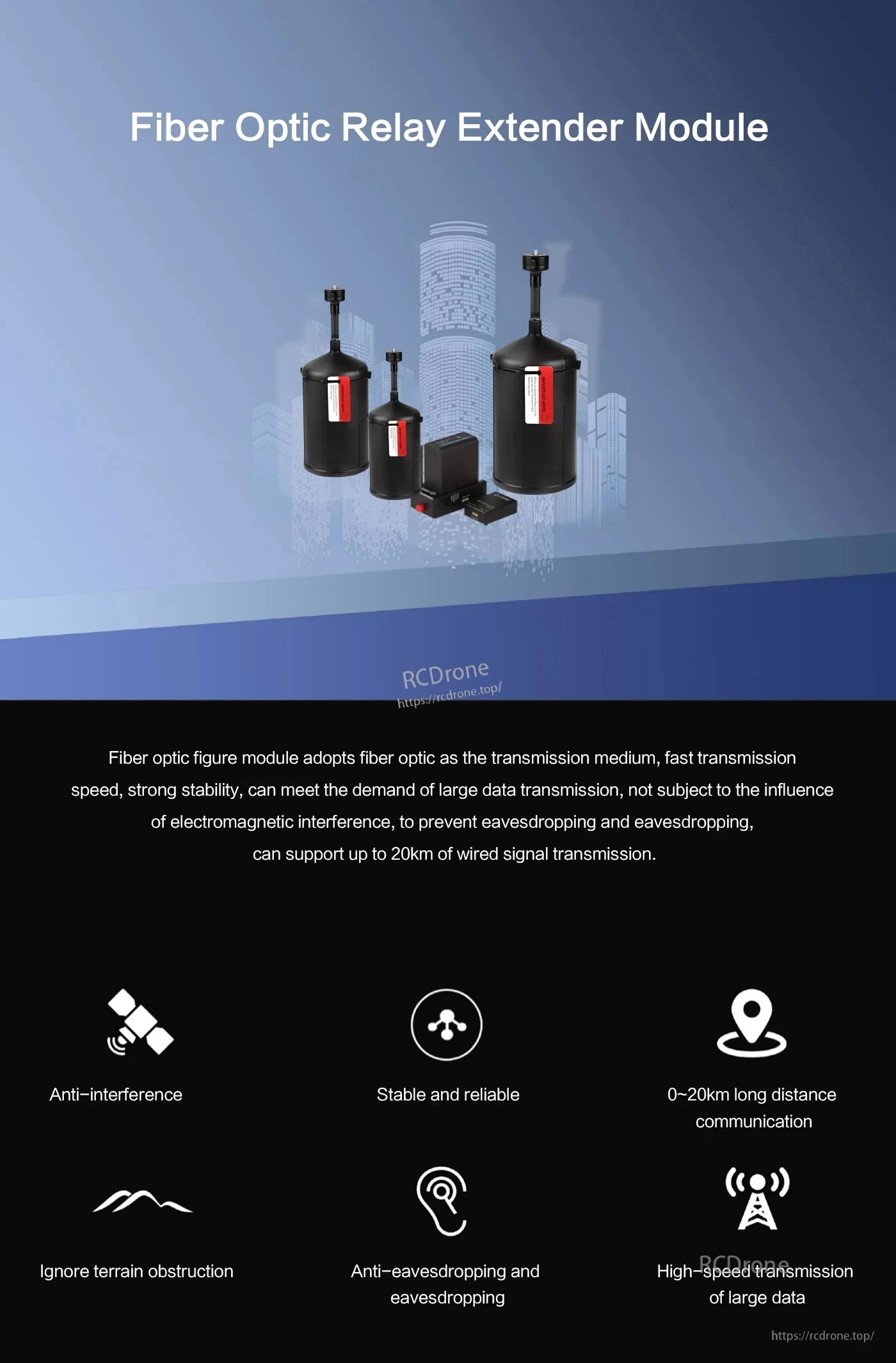

광섬유 릴레이 확장 모듈은 광섬유 기술을 사용하여 최대 20km까지 빠르고 안정적인 데이터 전송을 지원합니다. 전자파 간섭을 차단하고 도청을 방지하여 안전한 통신을 보장합니다. 까다로운 환경에 적합하며, 안정적인 성능으로 고속 대용량 데이터 전송을 지원합니다. 주요 장점은 간섭 방지, 장거리 연결(0~20km), 지형 장애물 내성, 끊김 없는 신호 전송입니다. 넓은 범위에서 효율적이고 안전하며 안정적인 통신을 보장합니다.

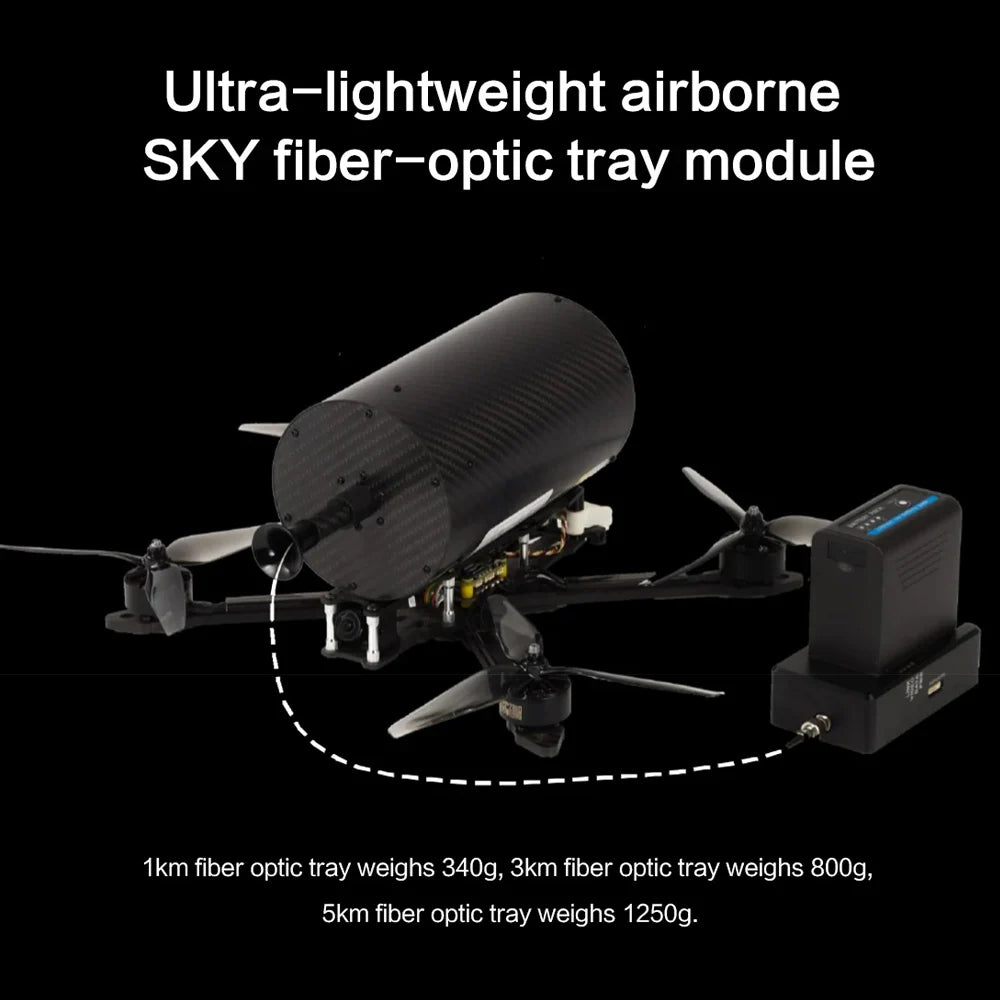

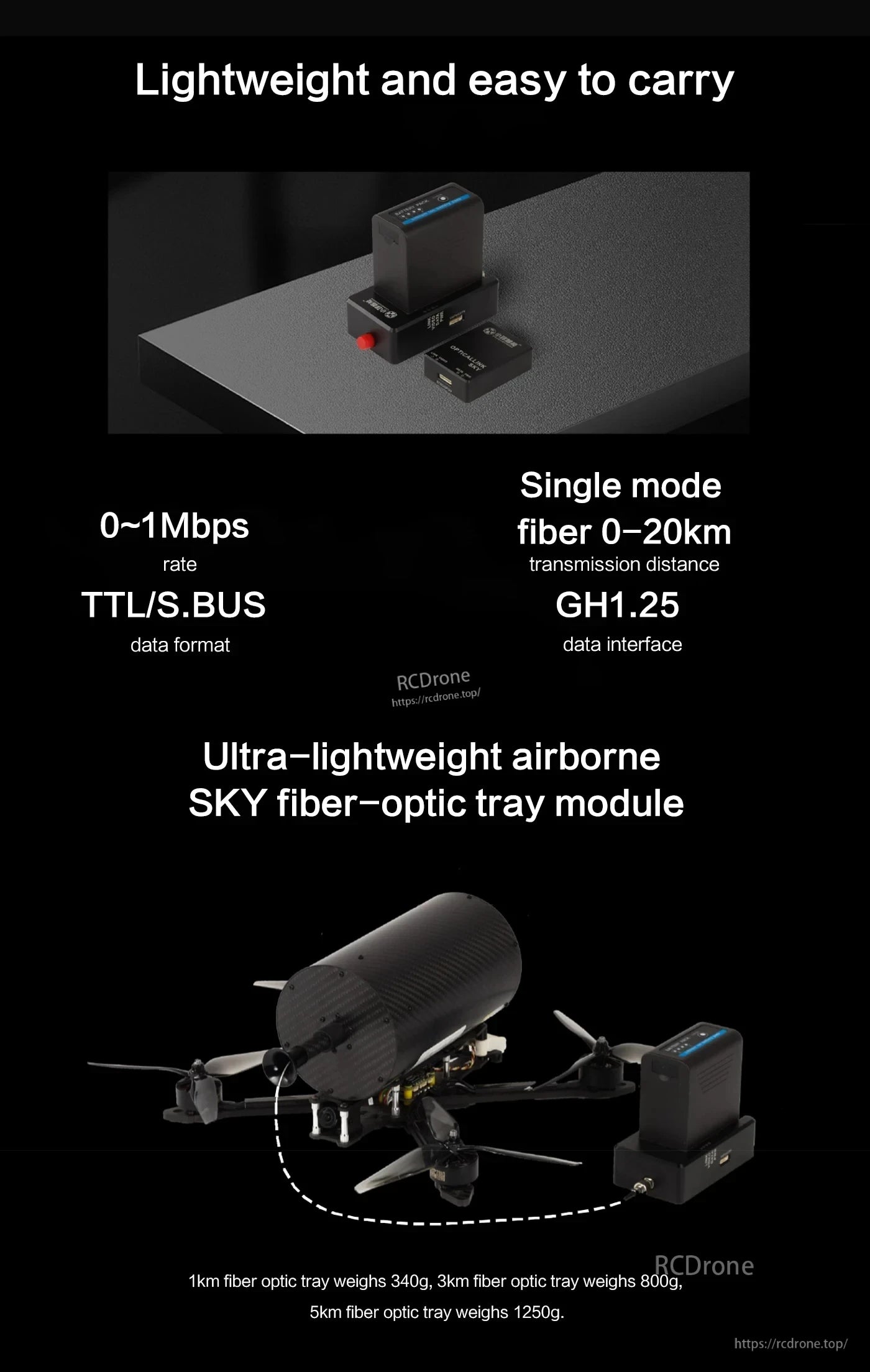

경량 공중 SKY 광섬유 트레이 모듈. 0~1Mbps TTL/S.BUS 데이터, 최대 20km의 단일 모드 광섬유, GH1.25 인터페이스. 무게: 340g(1km), 800g(3km), 1250g(5km).

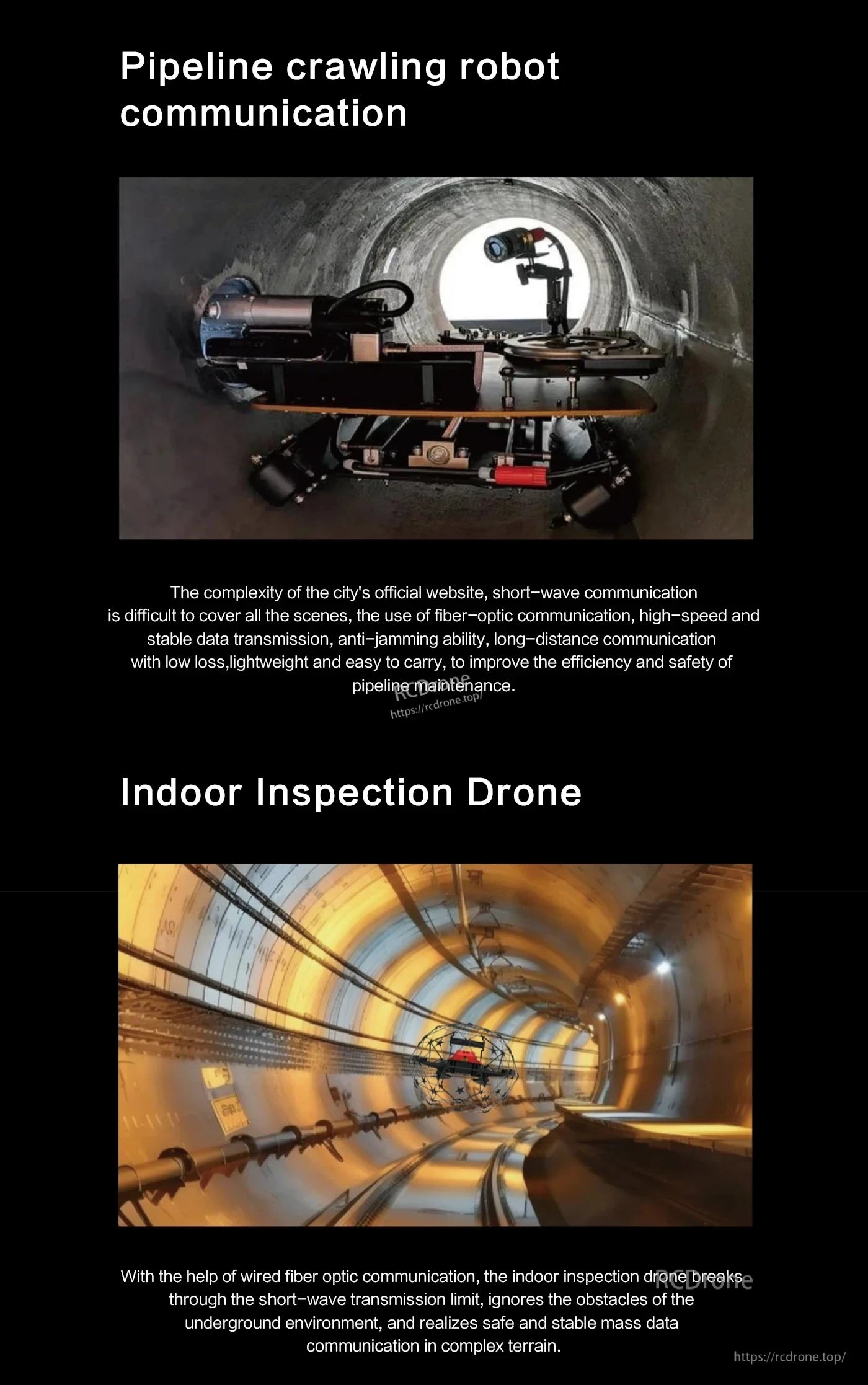

파이프라인 크롤링 로봇과 실내 검사 드론은 광섬유 통신을 사용하여 고속의 안정적인 데이터 전송을 통해 복잡한 지하 환경에서도 안정적인 연결성을 통해 안전하고 효율적인 유지 관리를 가능하게 합니다. (39단어)
광섬유 기술은 수중 로봇과 원격 모니터링을 위한 고속의 안정적인 데이터 전송을 가능하게 하며, 강력한 간섭 방지, 선명한 이미지, 중요 구역의 향상된 안전성을 갖춘 장거리 고화질 비디오를 지원합니다. (39단어)

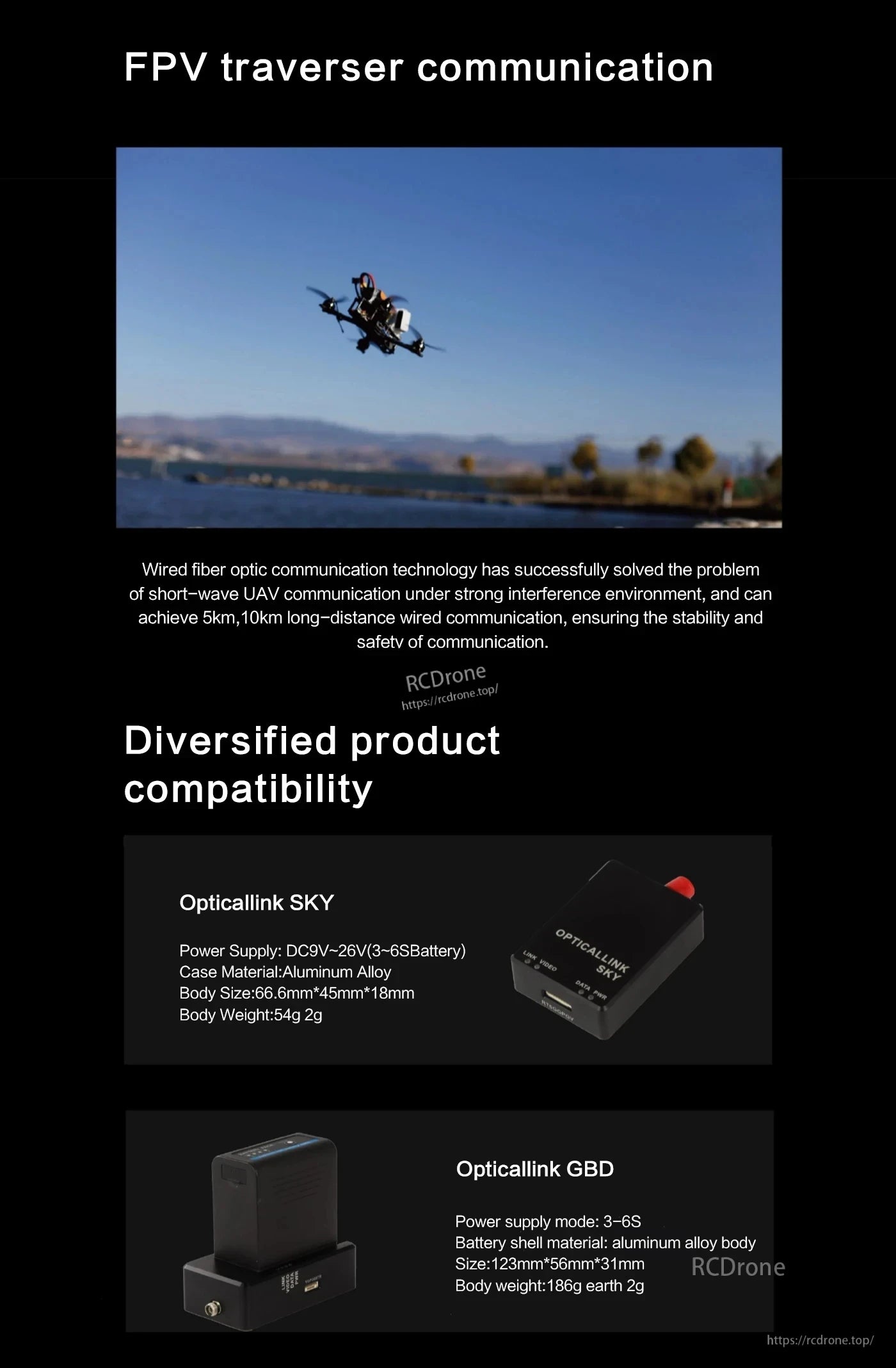

FPV 트래버서는 광섬유 기술을 사용하여 5~10km의 안정적인 UAV 연결을 제공합니다. 알루미늄 바디, 컴팩트한 디자인, 3~6S 배터리 지원, 안정적인 장거리 데이터 전송 기능을 갖춘 Opticallink SKY 및 GBD 모델을 제공합니다.

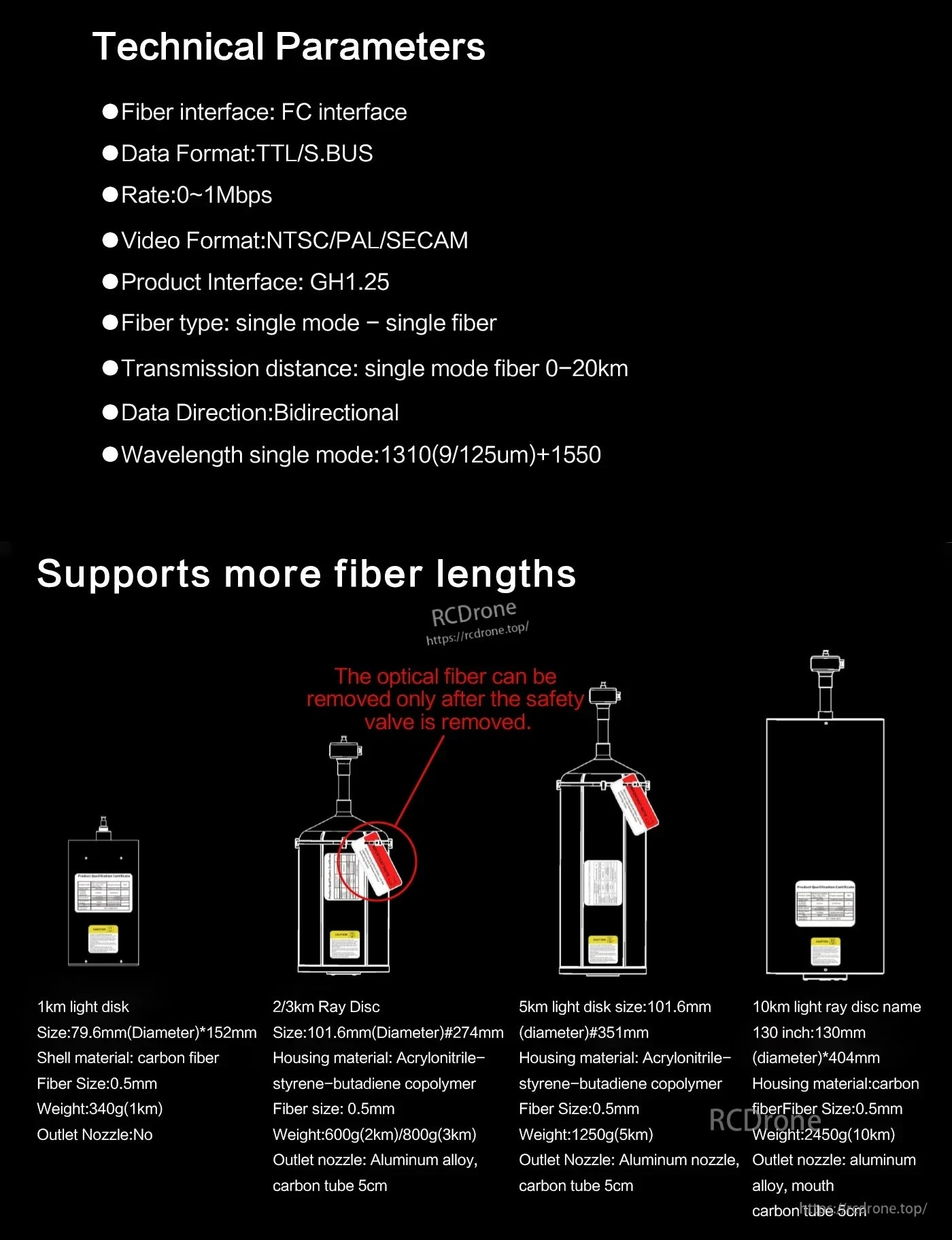

기술적 매개변수는 다음과 같습니다. 광섬유 인터페이스는 FC입니다. 데이터 형식은 다음과 같습니다. TTLIS.BUS속도는 0-1L입니다. 비디오 형식은 NTSC입니다. 제품 인터페이스는 GH1.25입니다. 광섬유 유형은 단일 모드 및 단일 광섬유입니다. 전송 거리는 단일 모드 광섬유의 경우 최대 20km입니다. 데이터 방향은 양방향이며 파장은 1310nm(9/125um) 또는 1550nm입니다. 더 긴 광섬유 길이도 지원합니다.

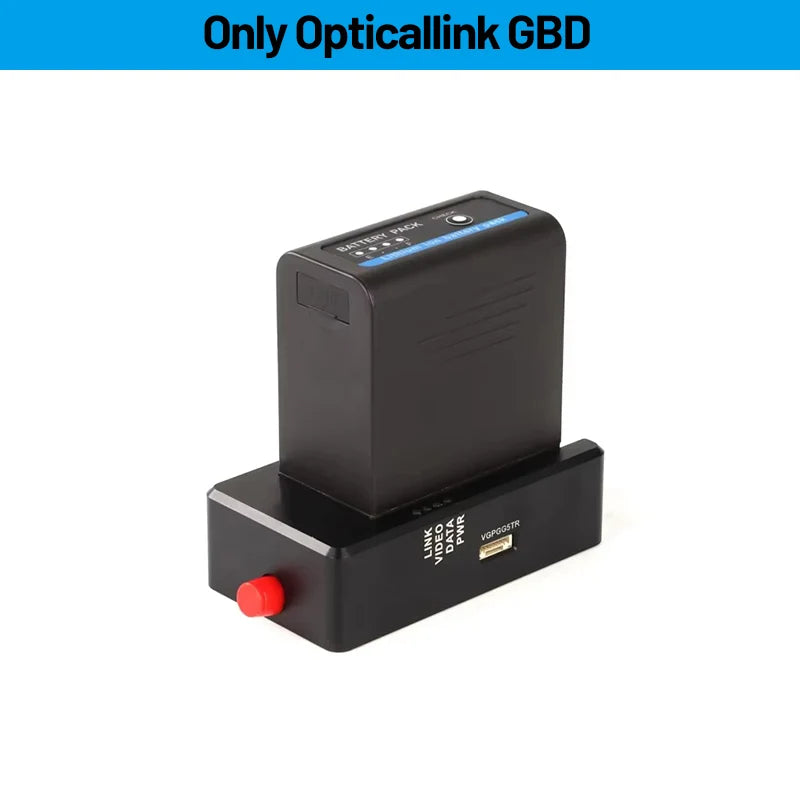

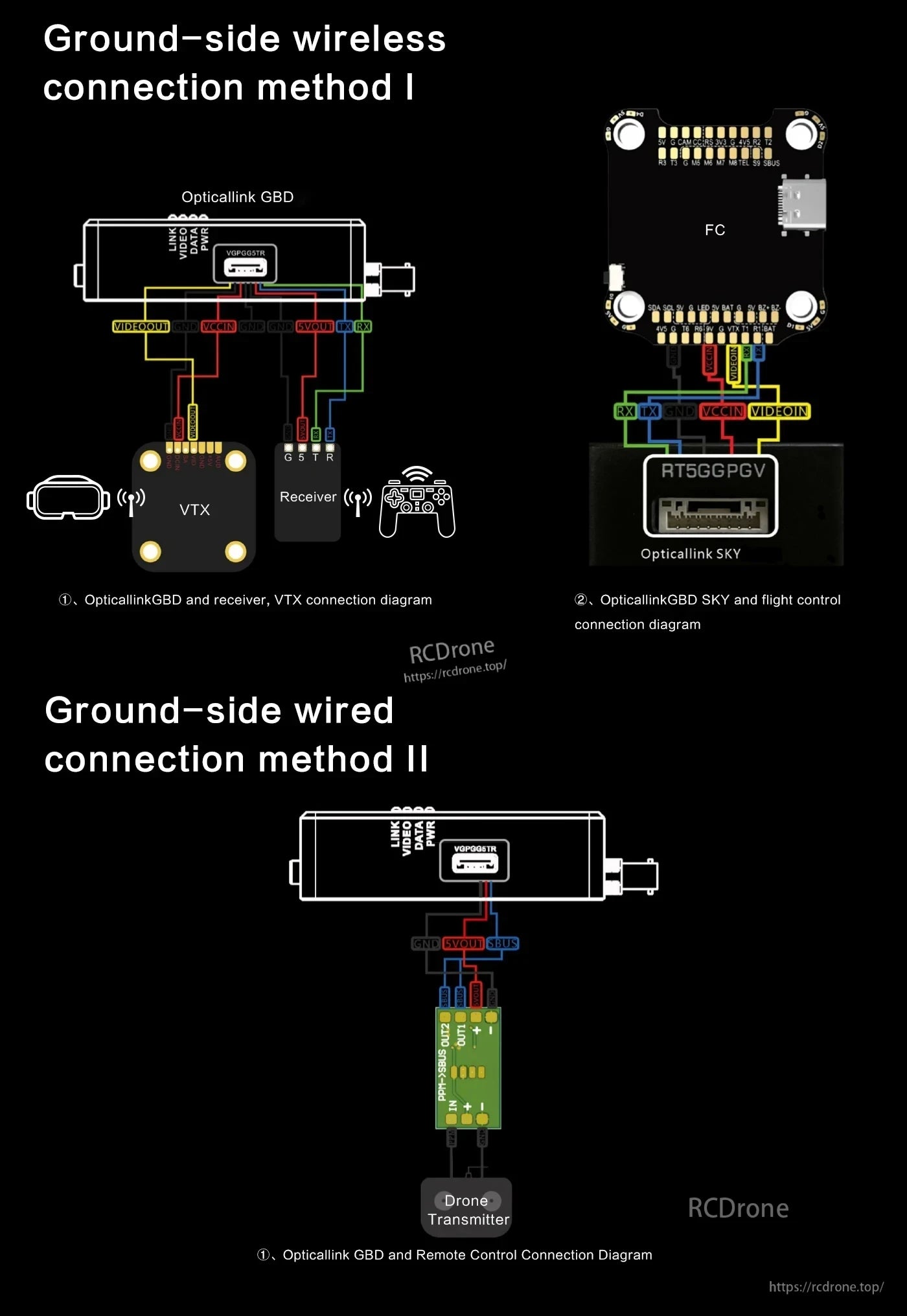

VTX, 수신기, 비행 제어 장치, 원격 송신기를 포함한 Opticallink GBD의 무선 및 유선 접지 연결과 자세한 배선 다이어그램입니다.

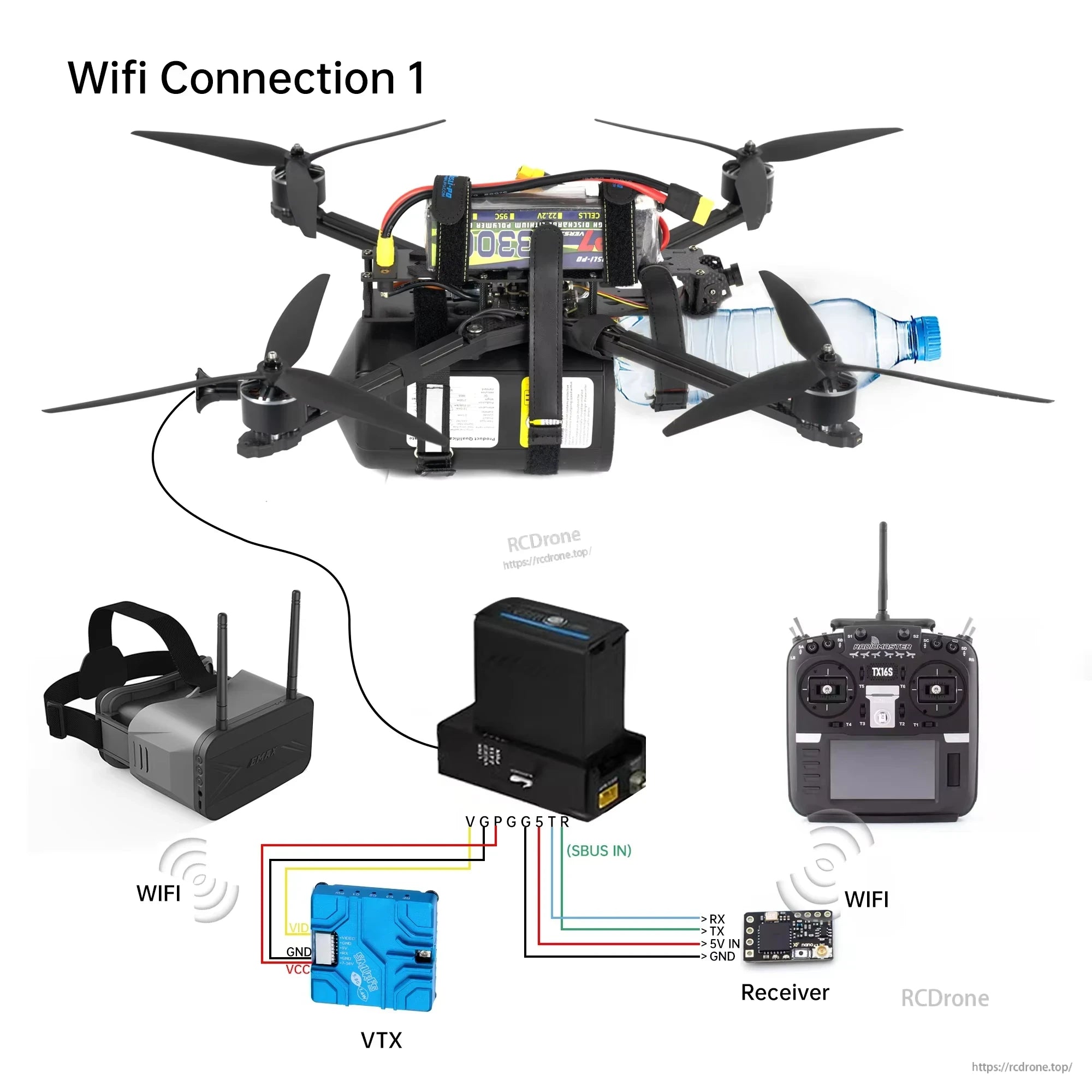

WiFi 지원 FPV 드론 시스템은 배터리와 카메라가 장착된 쿼드콥터로 구성되며, VID, GND, VCC 케이블을 통해 VTX에 연결됩니다. VTX는 "WIFI"라고 표시된 FPV 고글에 무선으로 영상을 전송합니다. 수신기는 SBUS IN, RX, TX, 5V IN, GND 케이블을 통해 송신기에 연결되고, 원격 제어 및 신호 전송을 위해 "WIFI"라고 표시된 TX16S 무선 컨트롤러에 연결됩니다. 구성 요소에는 명확한 라벨이 부착되어 있어 영상 및 제어 시스템이 어떻게 구성 요소 내에서 통합되는지 확인할 수 있습니다. 이러한 구성은 무선 인터페이스를 통해 실시간 영상 피드백과 정밀한 드론 조종을 가능하게 하여 몰입감 넘치는 비행 경험에 이상적입니다.

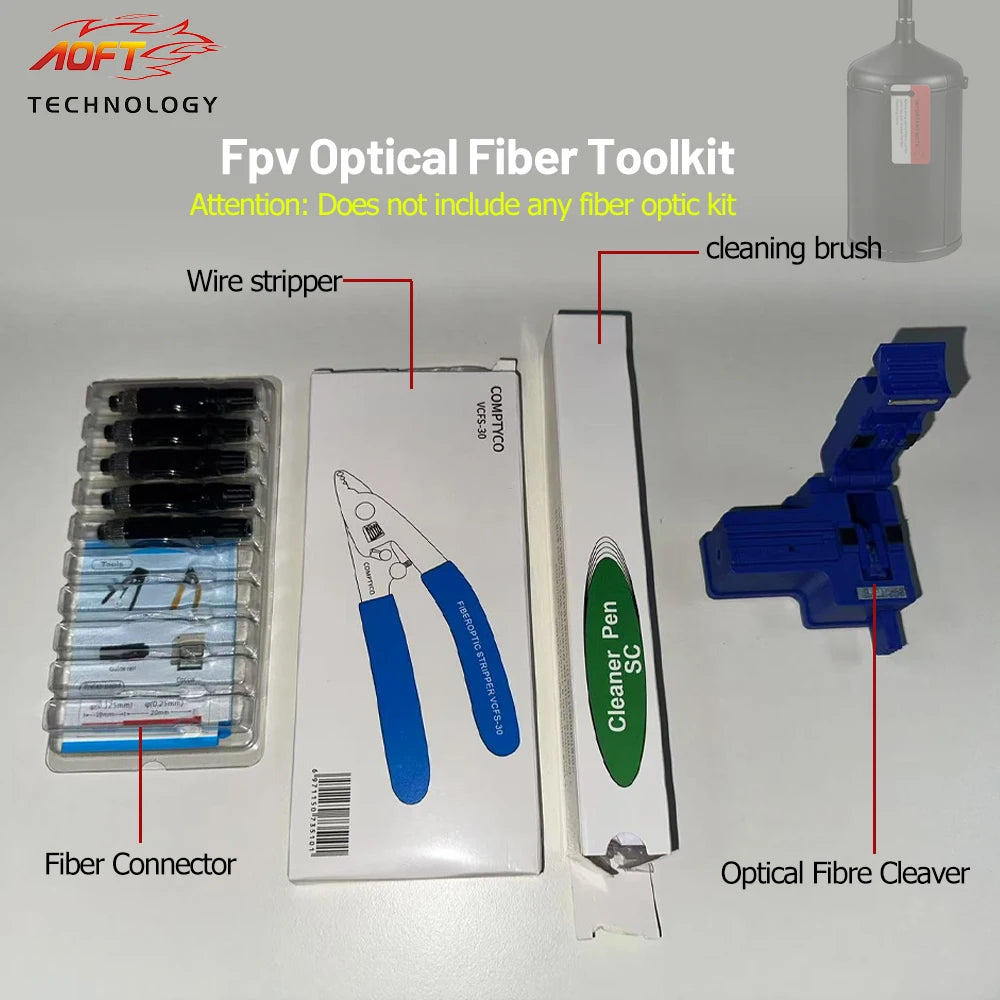

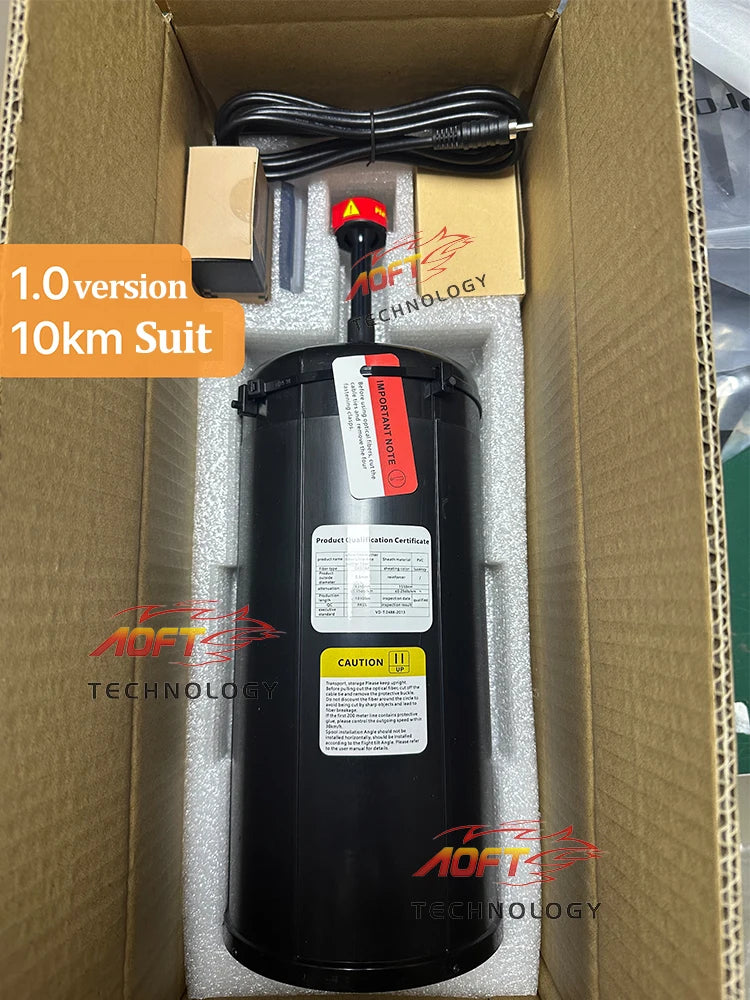

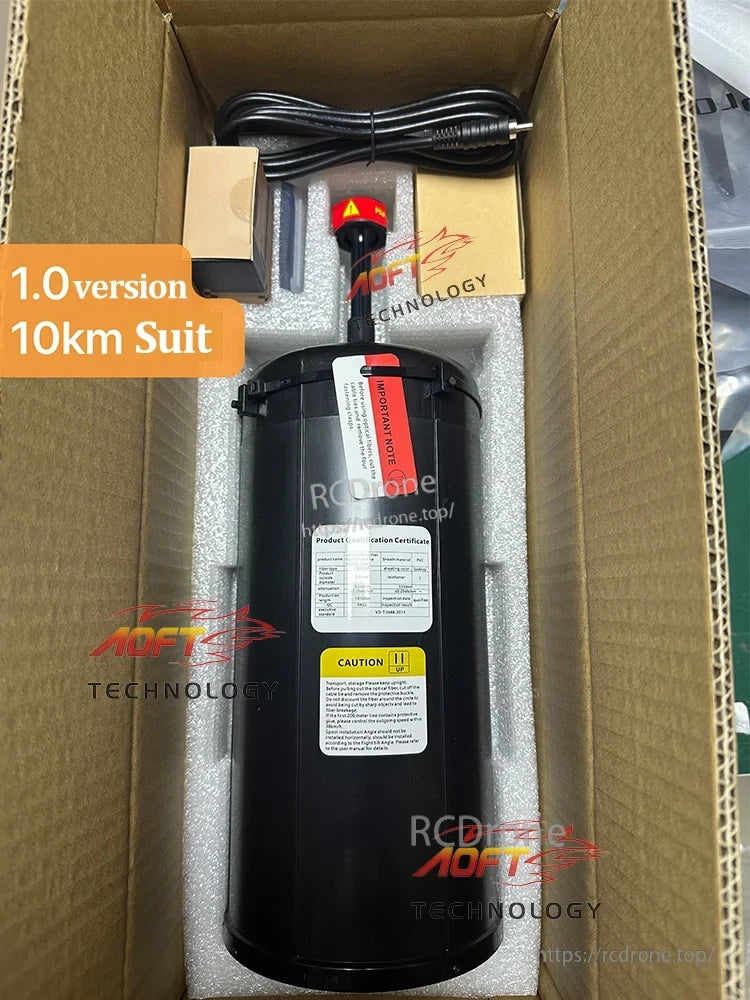

1.0 버전 10km Suit FPV 드론 광학 확장기 케이블 및 액세서리 포함 상자
