Axisflying Argus H743 미니 플라이트 컨트롤러, STM32H743, 4–8S, 6 UARTs

개요

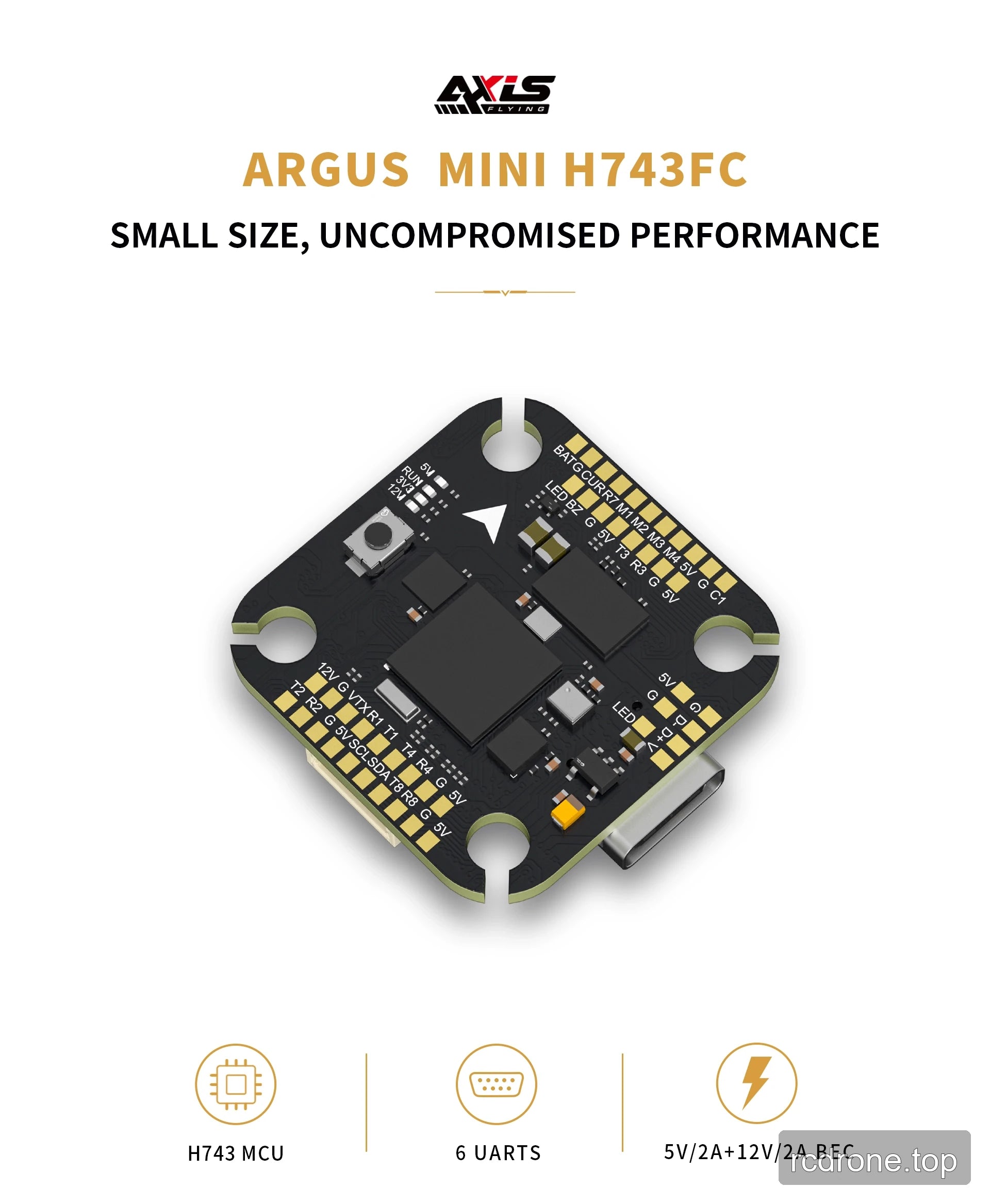

Axisflying Argus H743 Mini는 STM32H743 MCU를 기반으로 한 4–8S 비행 컨트롤러입니다. 여섯 개의 UART, USB 지원, Blackbox를 위한 16MB 플래시 메모리, ICM-42688P 자이로스코프, DPS368 기압계, OSD, GPS, 서보 모터, LED 및 부저 연결을 지원합니다.

이 보드는 3–5인치 주류 모델에 지정되어 있으며 레이싱, 프리스타일, 장거리 및 타이트 빌드를 위해 제공됩니다. 컴팩트한 크기는 타이트 빌드에서 내부 공간을 확보할 수 있도록 설계되었으며, 장거리 사용은 GPS, VTX 및 기타 주변 장치를 지원한다고 명시되어 있습니다.

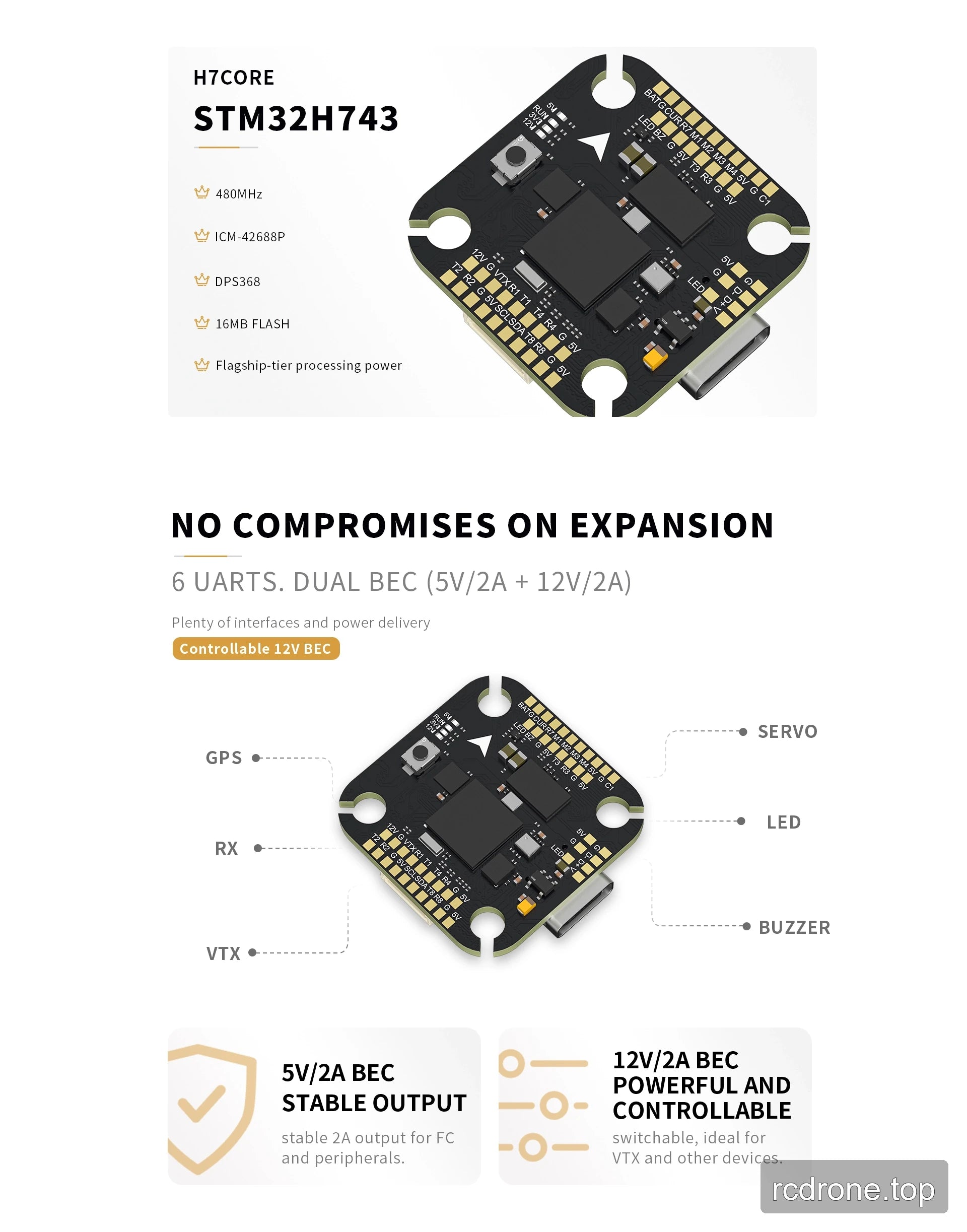

특징

• 480MHz에서 작동하는 STM32H743 프로세서.
• 주변 장치 확장을 위한 여섯 개의 UART.
• Blackbox 지원이 포함된 16MB 플래시 메모리.
• 12V/2A 및 5V 출력으로 나열된 이중 BEC 출력; 제공된 소스는 5V 출력 전류 등급에 대해 상충됩니다.
• VTX 및 기타 장치를 위한 제어 가능하고 전환 가능한 12V/2A BEC 출력.
• M1–M4, OSD, GPS, 서보 모터, LED 및 부저 기능을 지원합니다.
• 펌웨어 대상: AXISFLYINGH743MINI.

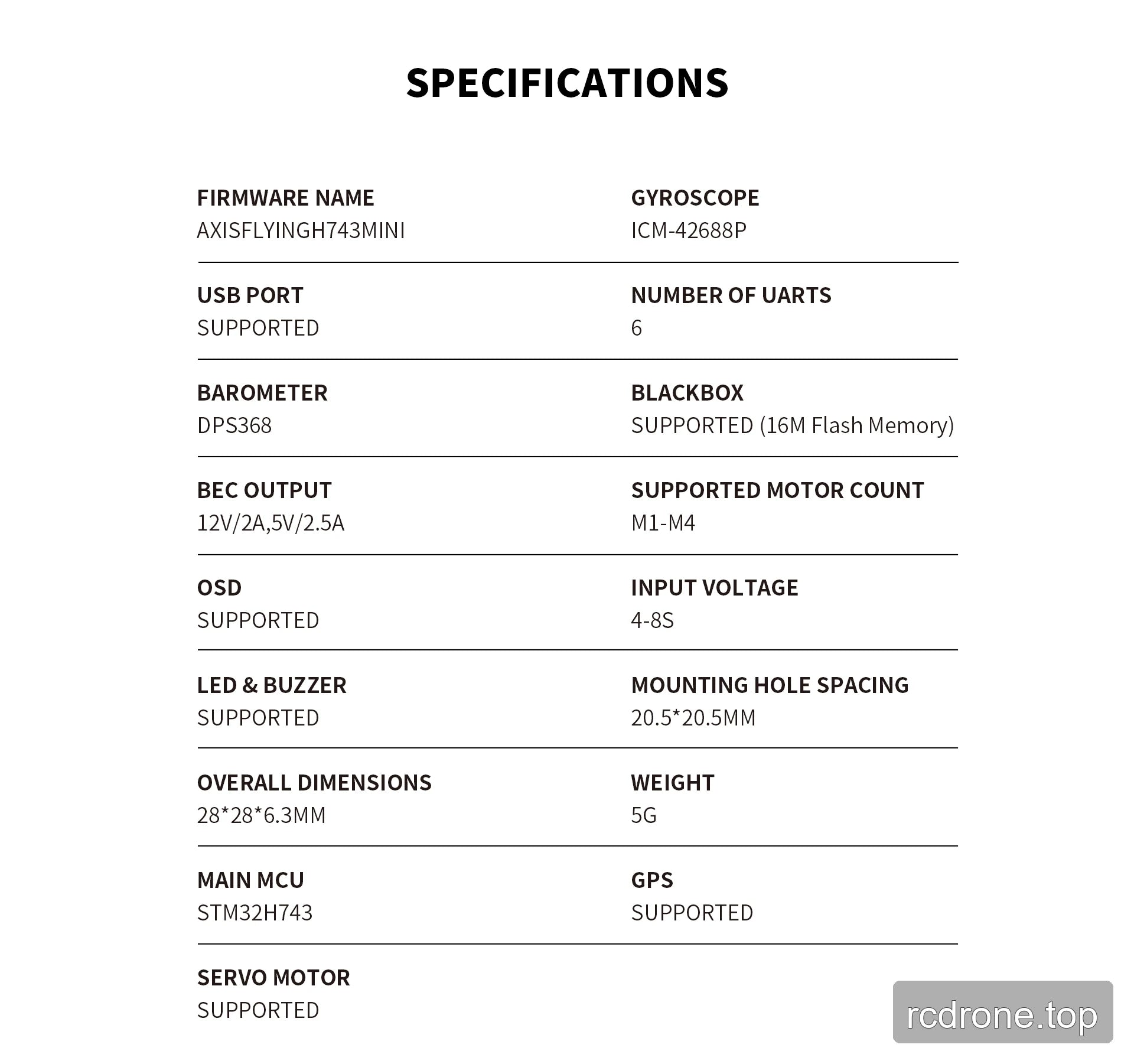

사양

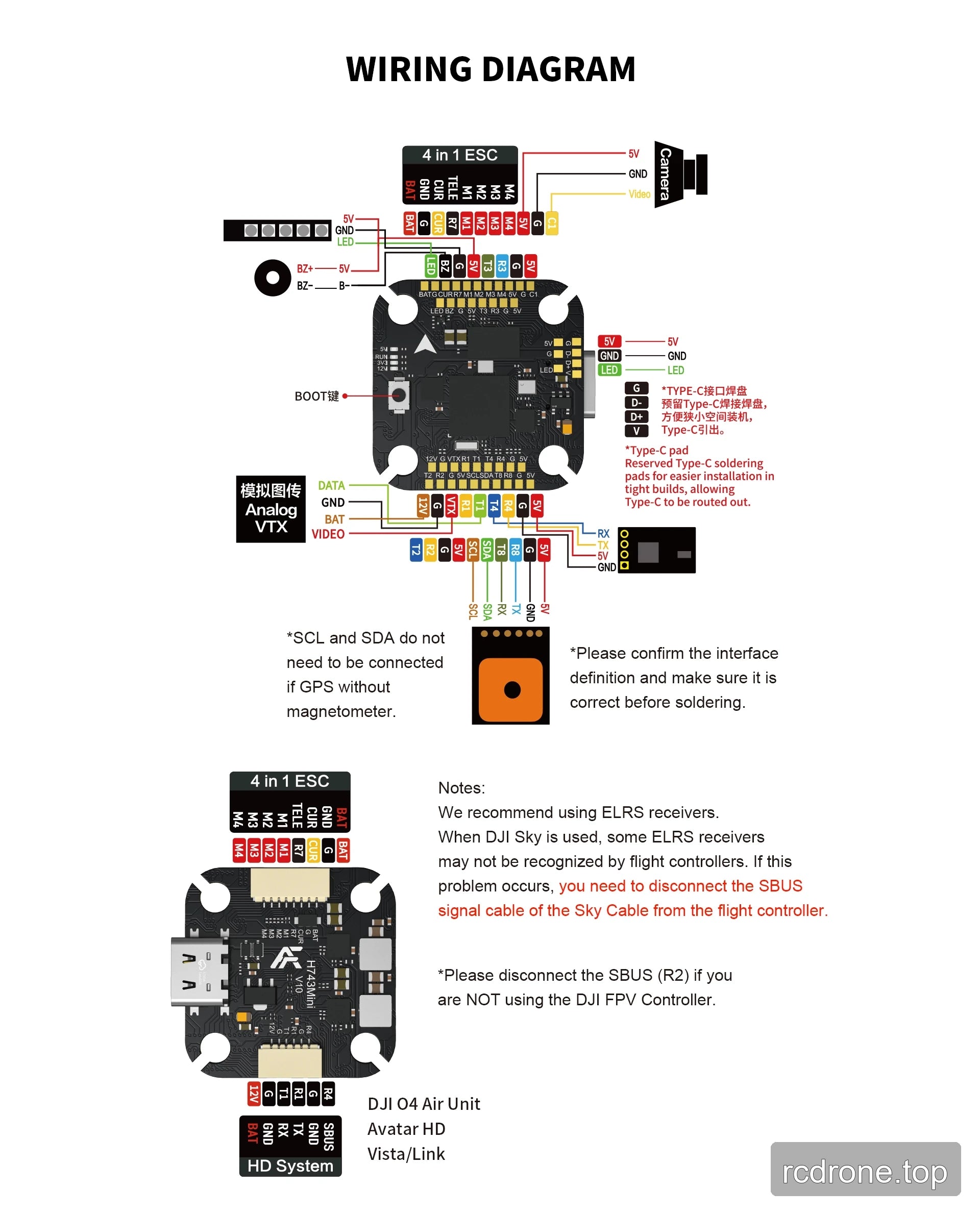

연결 및 설치 노트

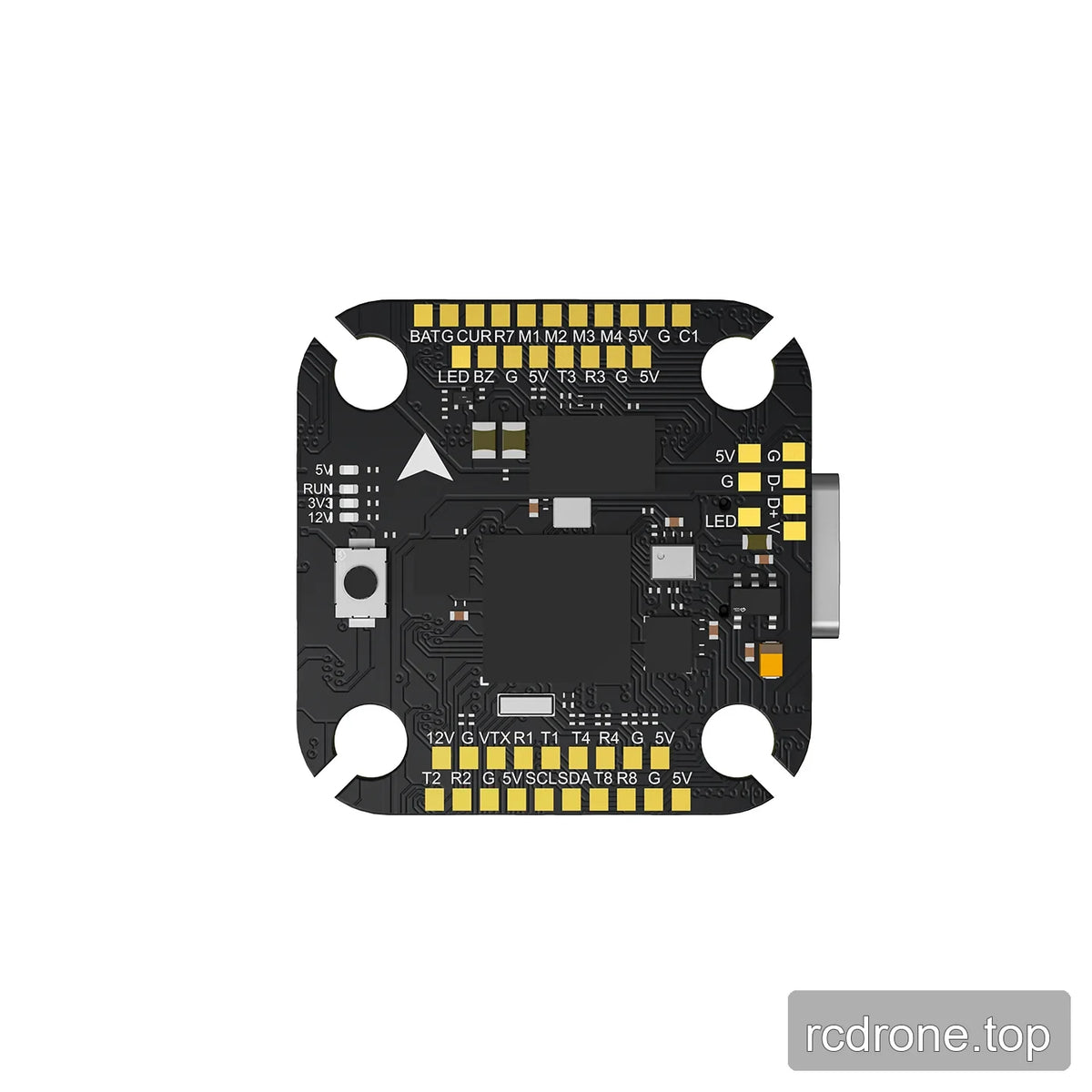

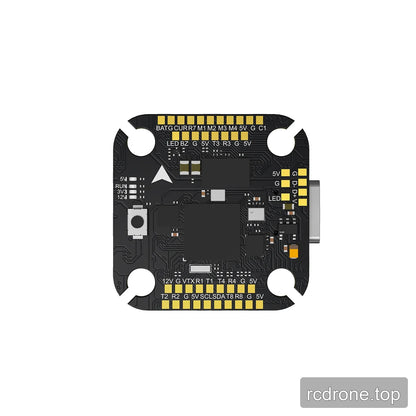

• 4-in-1 ESC 패드: M1, M2, M3, M4, TLM, CUR, BAT 및 GND.
• 카메라 패드: 5V, GND 및 CAM.
• 아날로그 VTX 패드: DATA, GND, VTX 및 VIDEO.
• 수신기 패드: RX, TX, 5V 및 GND.
• GPS 연결에는 GPS, SCL 및 SDA가 포함됩니다.
• HD 시스템 배선은 DJI O4 Air Unit, Avatar HD 및 Vista/Link에 맞게 라벨이 붙어 있습니다.
• SCL 및 SDA는 자력계 없이 GPS를 사용할 때 연결할 필요가 없습니다.
• 납땜하기 전에 인터페이스 정의가 올바른지 확인하십시오.
• ELRS 수신기를 권장합니다.
• DJI Sky를 사용할 때 일부 ELRS 수신기가 비행 컨트롤러. 에 의해 인식되지 않을 수 있습니다. 이 경우 Sky 케이블 의 SBUS 신호 케이블을 비행 컨트롤러에서 분리하십시오.
• DJI FPV 컨트롤러를 사용하지 않을 때 SBUS (R2)를 분리하십시오.

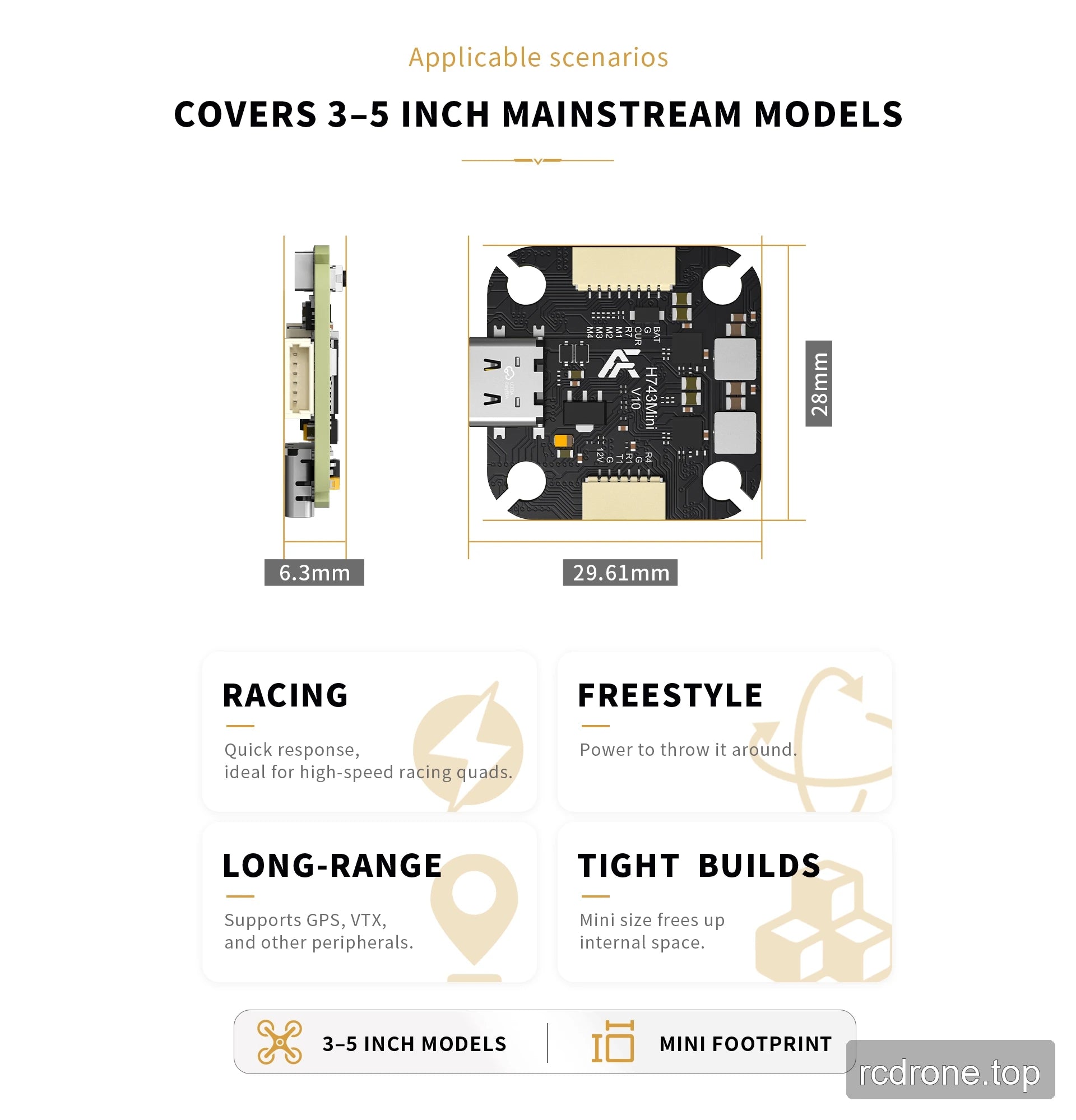

응용 프로그램

• 3–5인치 주류 모델.
• 고속 레이싱 쿼드에 대한 빠른 반응을 제공하는 것으로 설명된 레이싱 빌드.
• 주변을 휘두를 수 있는 힘을 제공하는 것으로 설명된 프리스타일 빌드.
• GPS, VTX 및 기타 주변 장치를 사용하는 장거리 빌드.
• 미니 사이즈로 내부 공간을 확보할 수 있는 타이트한 빌드.

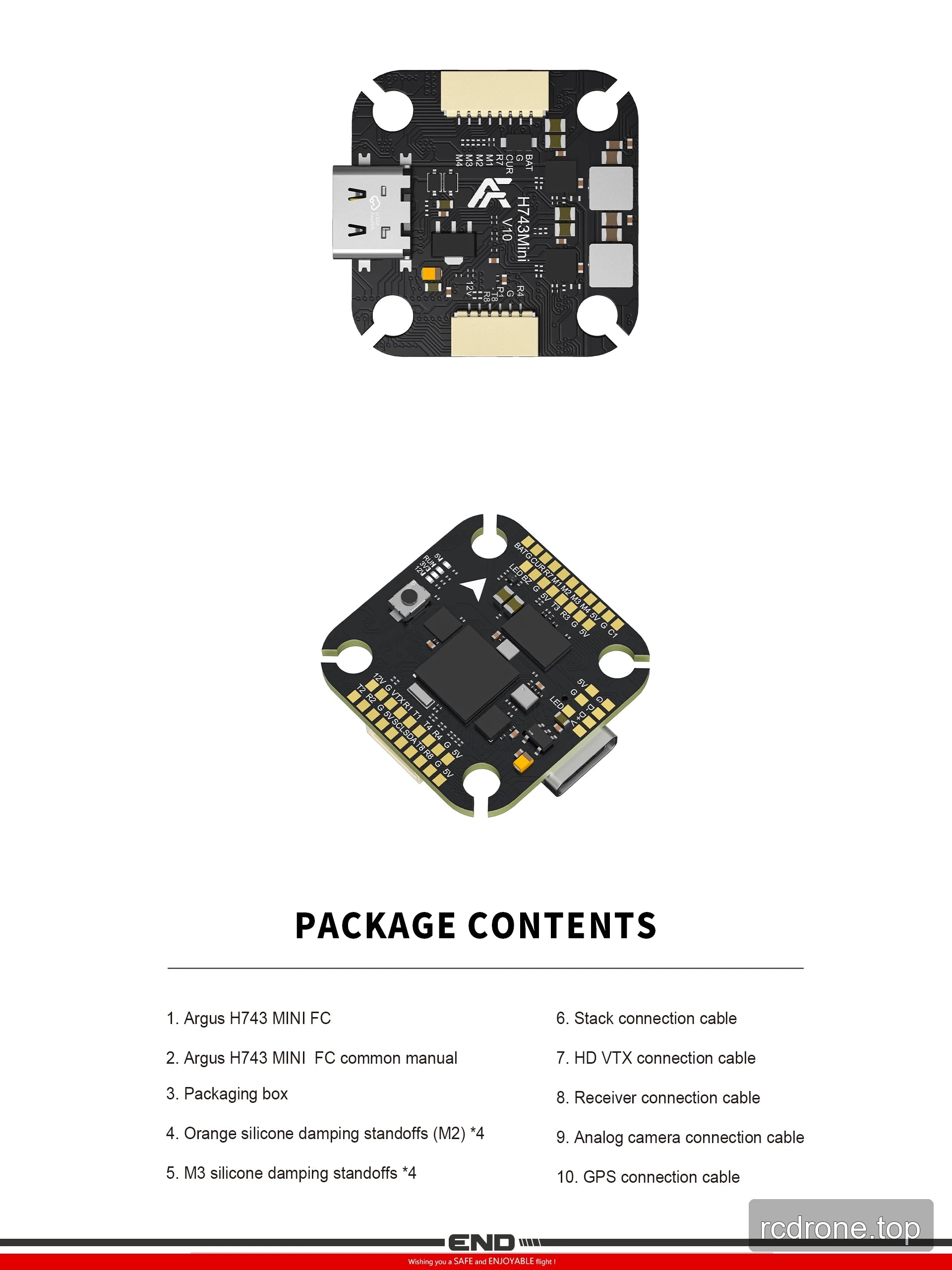

포함된 항목

• 1 × Argus H743 MINI FC
• 1 × Argus H743 MINI FC 공통 매뉴얼
• 1 × 포장 상자
• 4 × 오렌지 M2 실리콘 댐핑 스탠드오프
• 4 × M3 실리콘 댐핑 스탠드오프
• 1 × 스택 연결 케이블
• 1 × HD VTX 연결 케이블
• 1 × 수신기 연결 케이블
• 1 × 아날로그 카메라 연결 케이블
• 1 × GPS 연결 케이블

시각적 세부정보

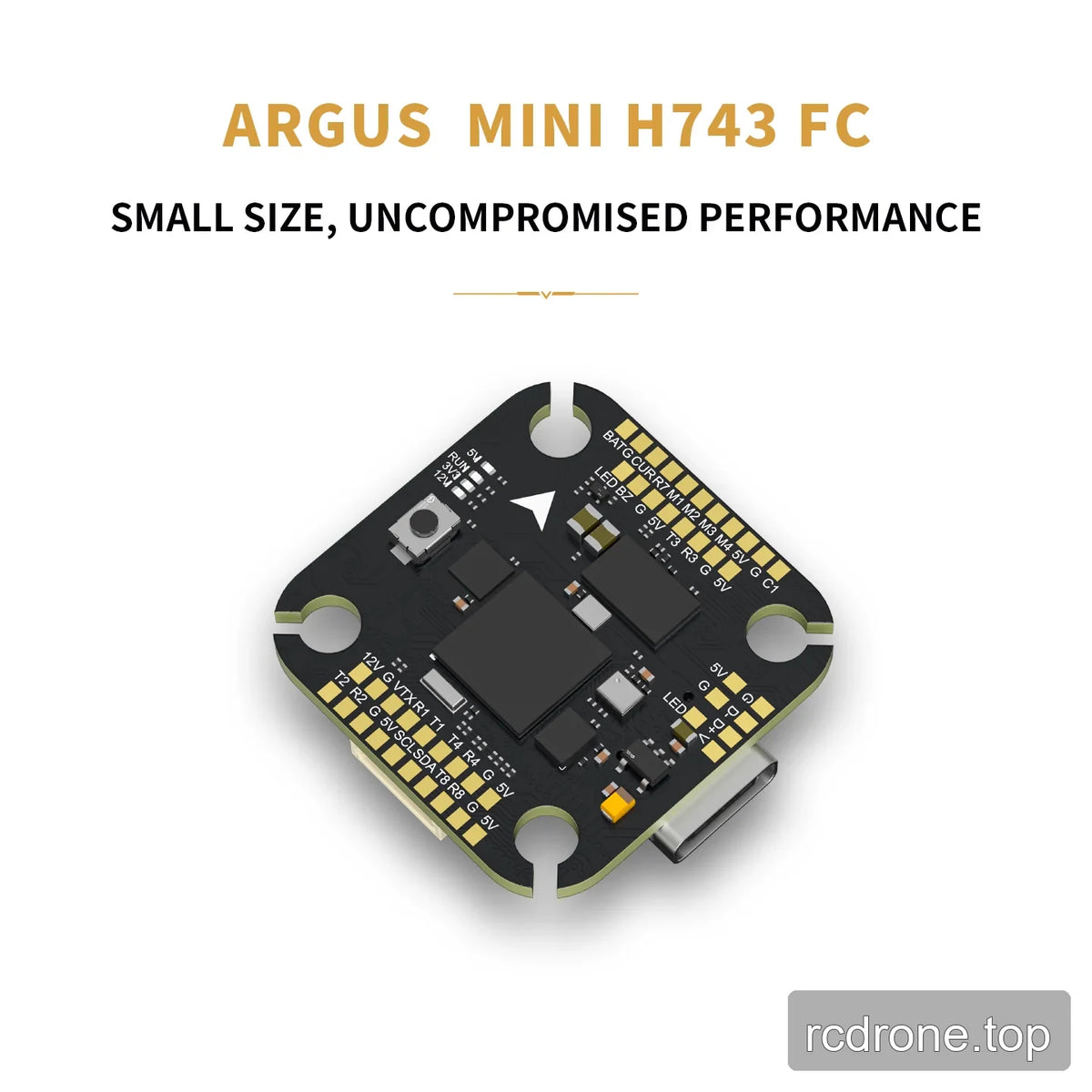

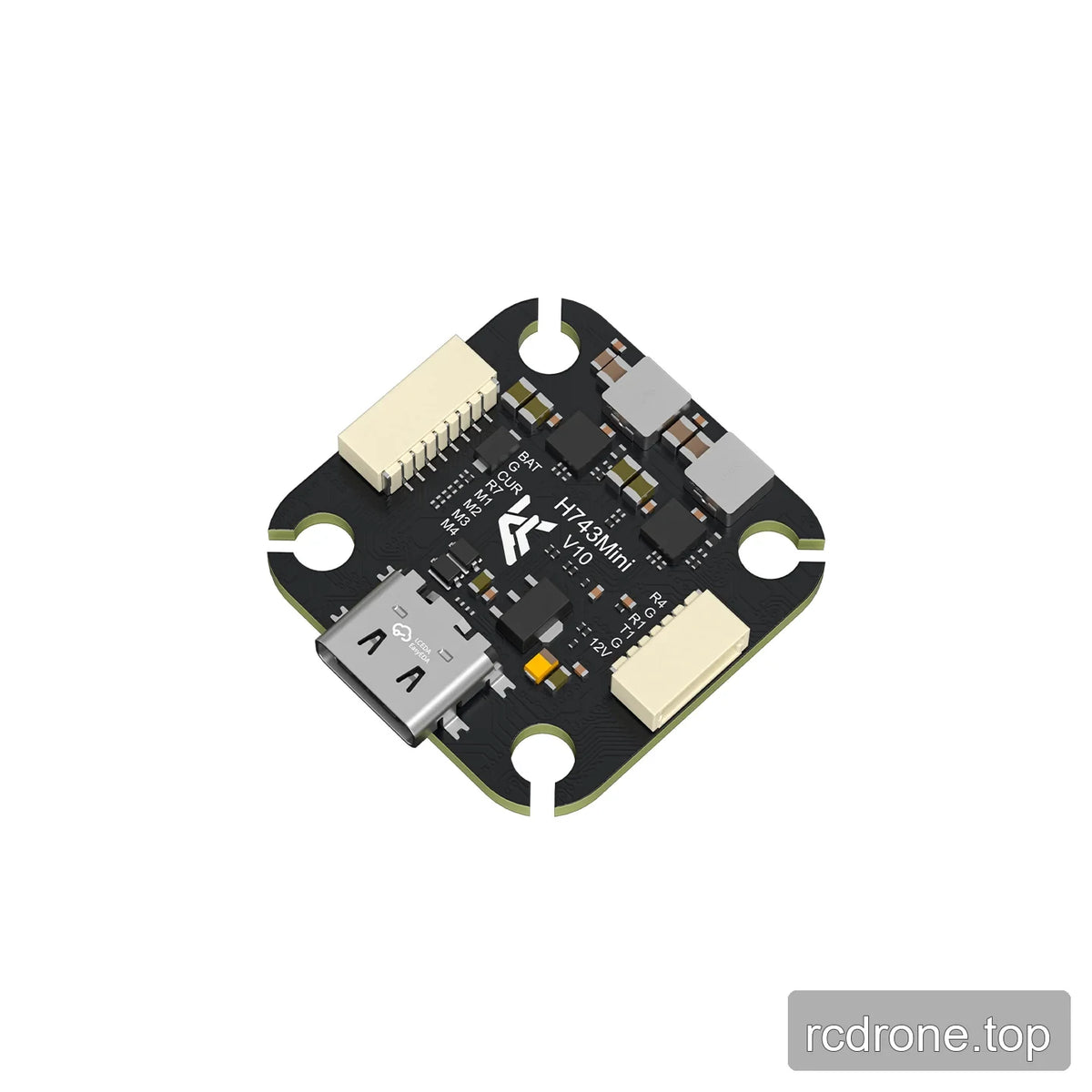

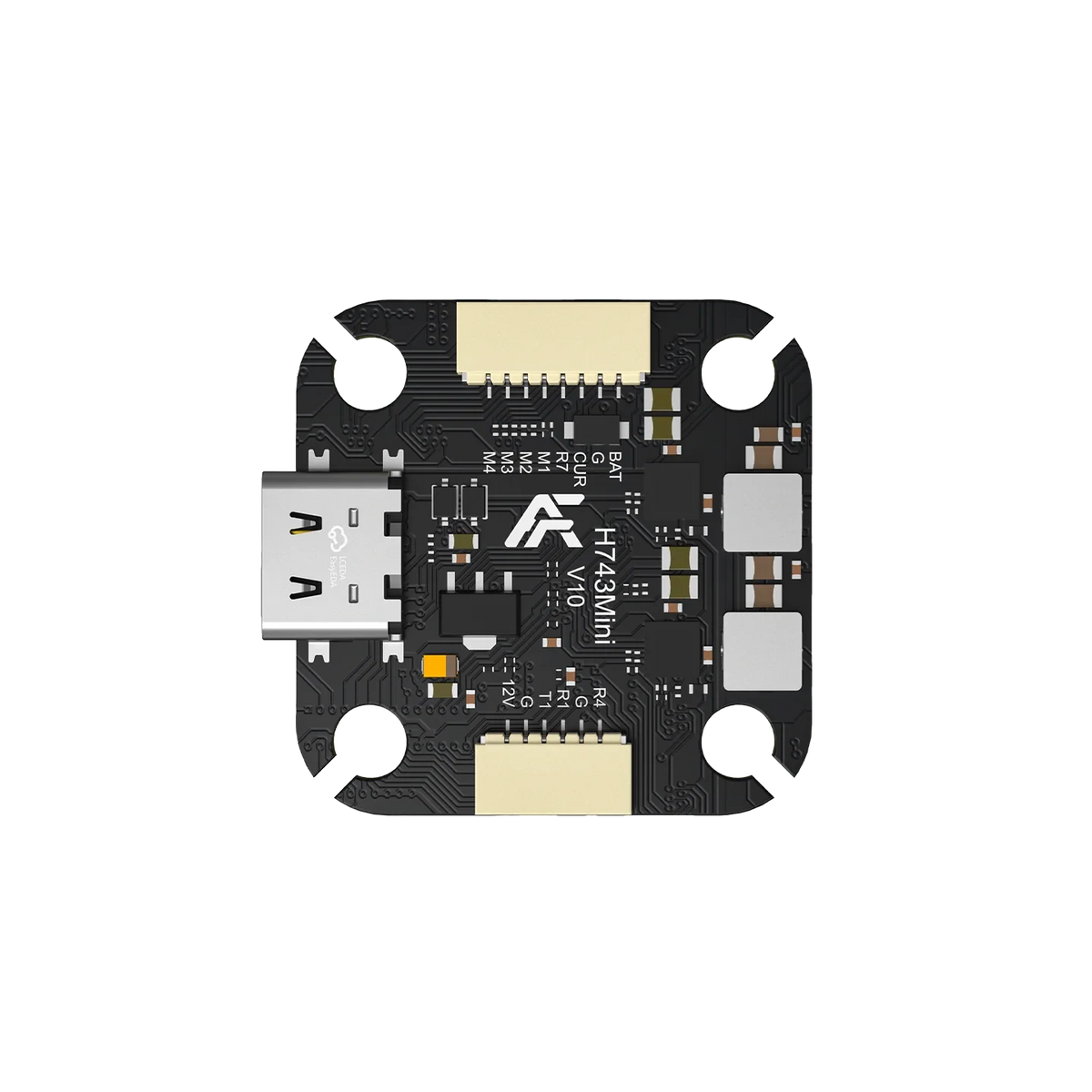

제품 보기

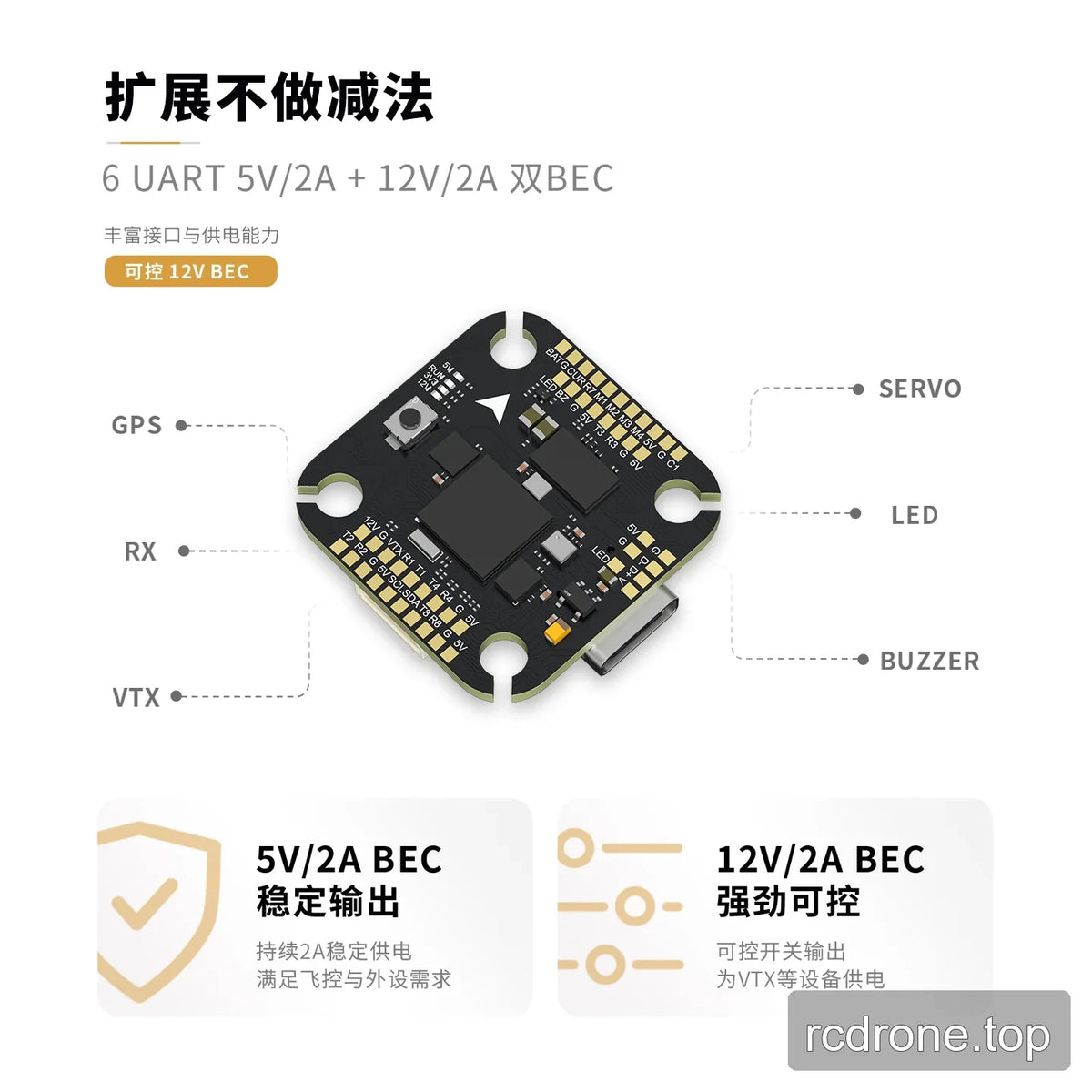

인터페이스 및 연결

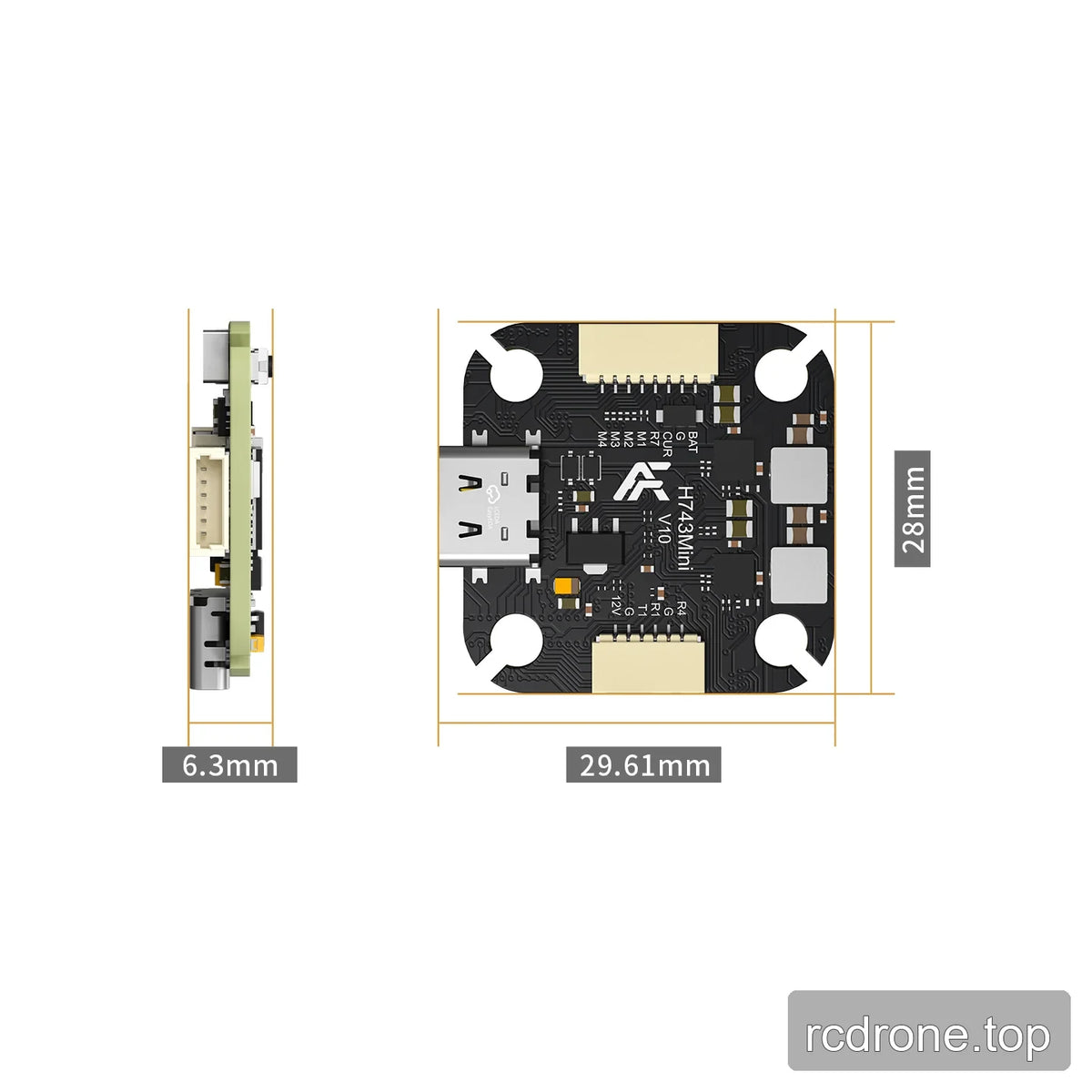

치수 및 구조
