개요

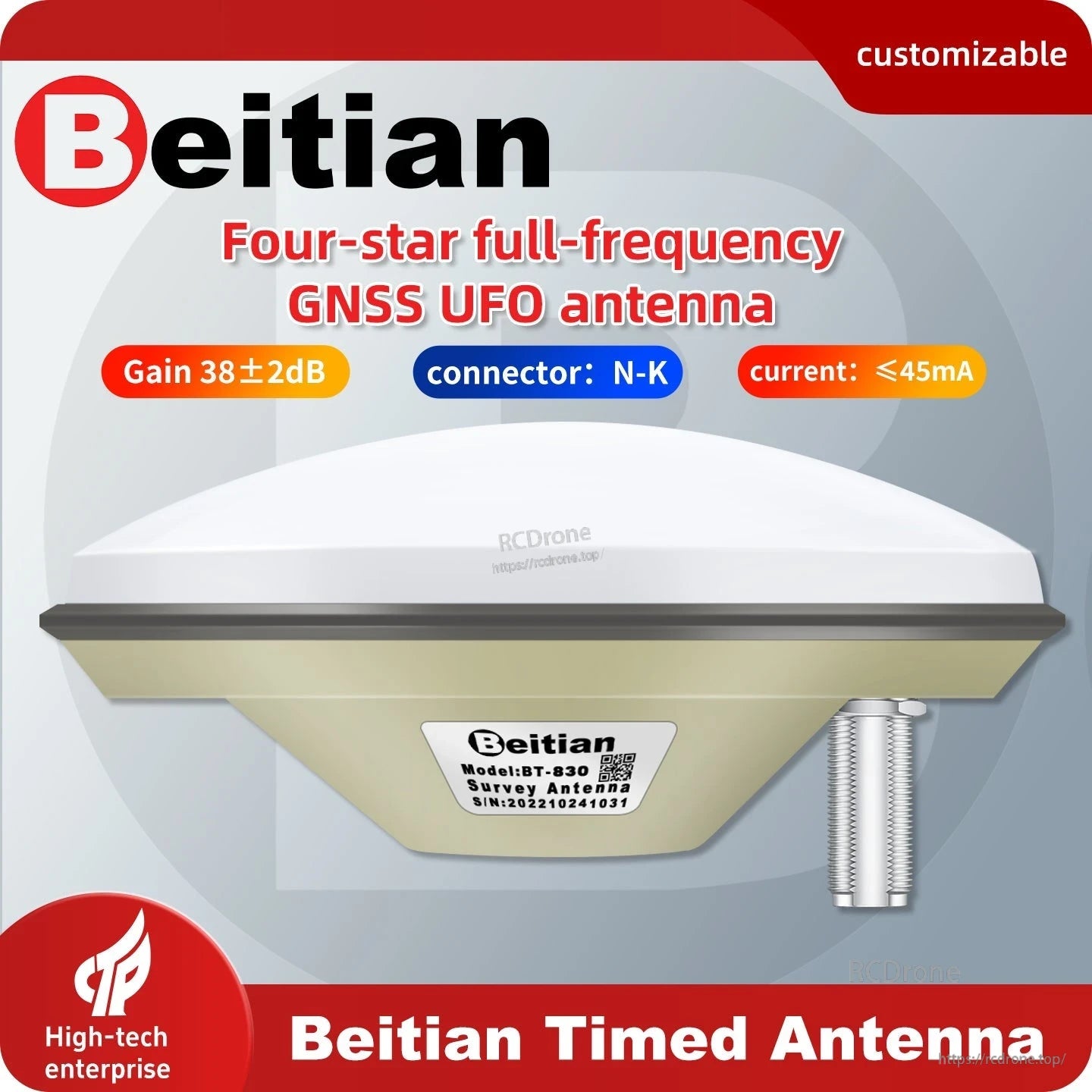

Beitian BT-830 GNSS 측량 안테나는 RTK 측량, 농업 로봇 및 변형 모니터링/측정을 위해 설계되었습니다. 이는 넓은 주파수 대역 신호 수신 능력과 높은 동적 응답 성능을 갖춘 “4성급 전주파수” 위성 내비게이션 안테나입니다.
주요 특징

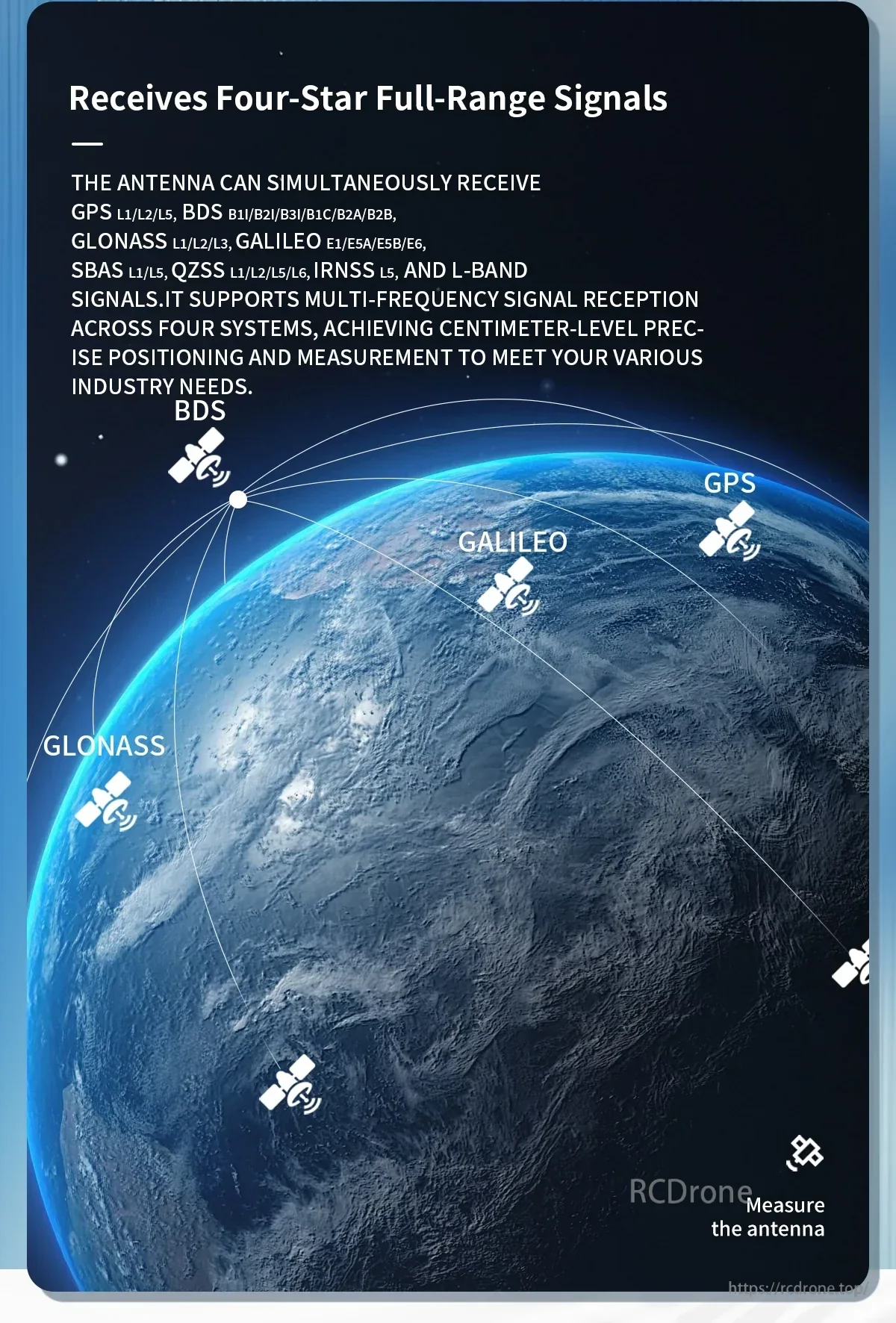

- 다중 시스템, 다중 주파수 GNSS 신호 수신: GPS, BDS, GLONASS, GALILEO, SBAS, QZSS, IRNSS, 및 L-Band
- 높은 LNA 이득: 38±2 dB
- 낮은 잡음 지수: ≤2 dB
- 우회전 원형 편파
- 360° 수평 커버리지 각도
- IP67 방수 등급
- 번개 보호: 예

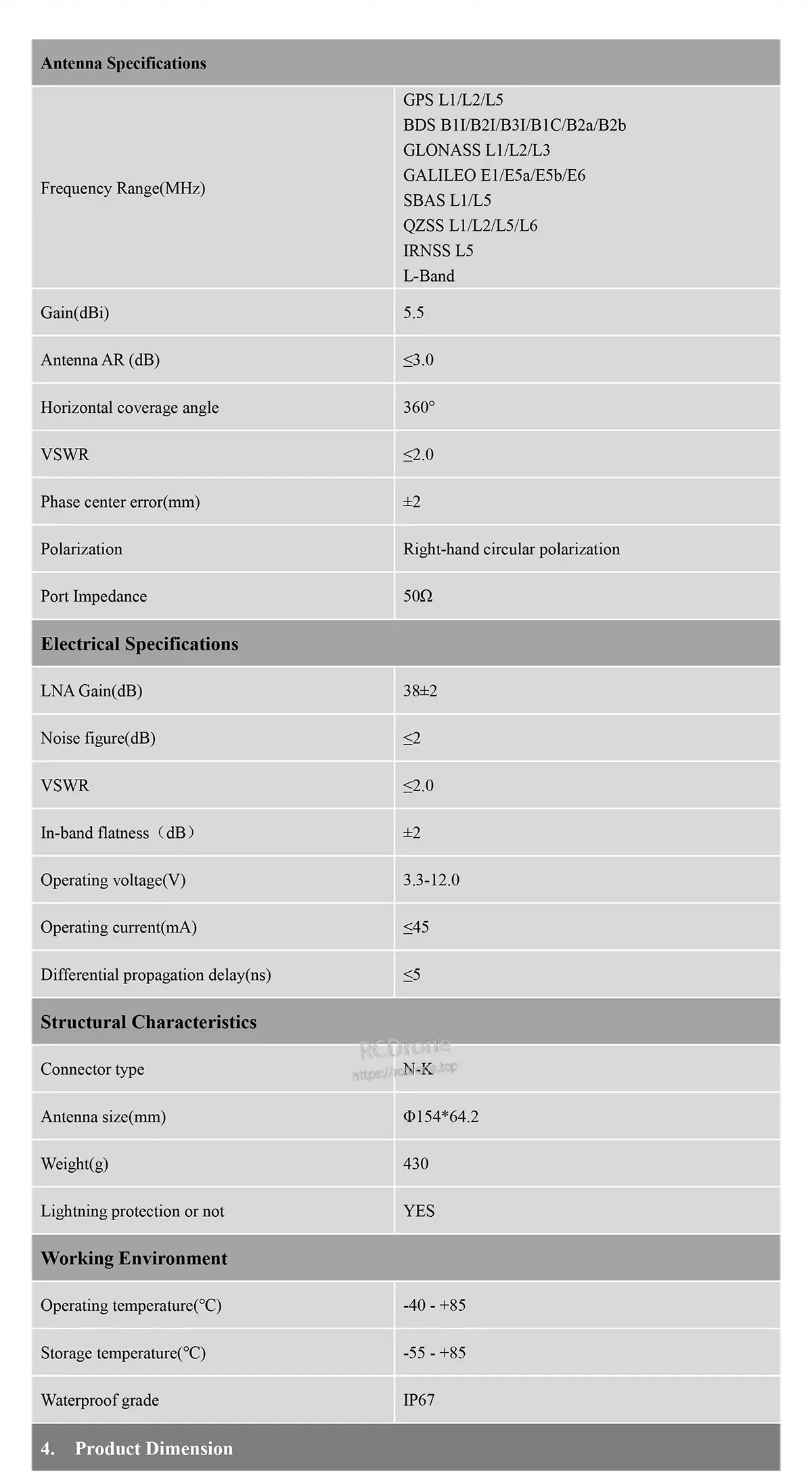

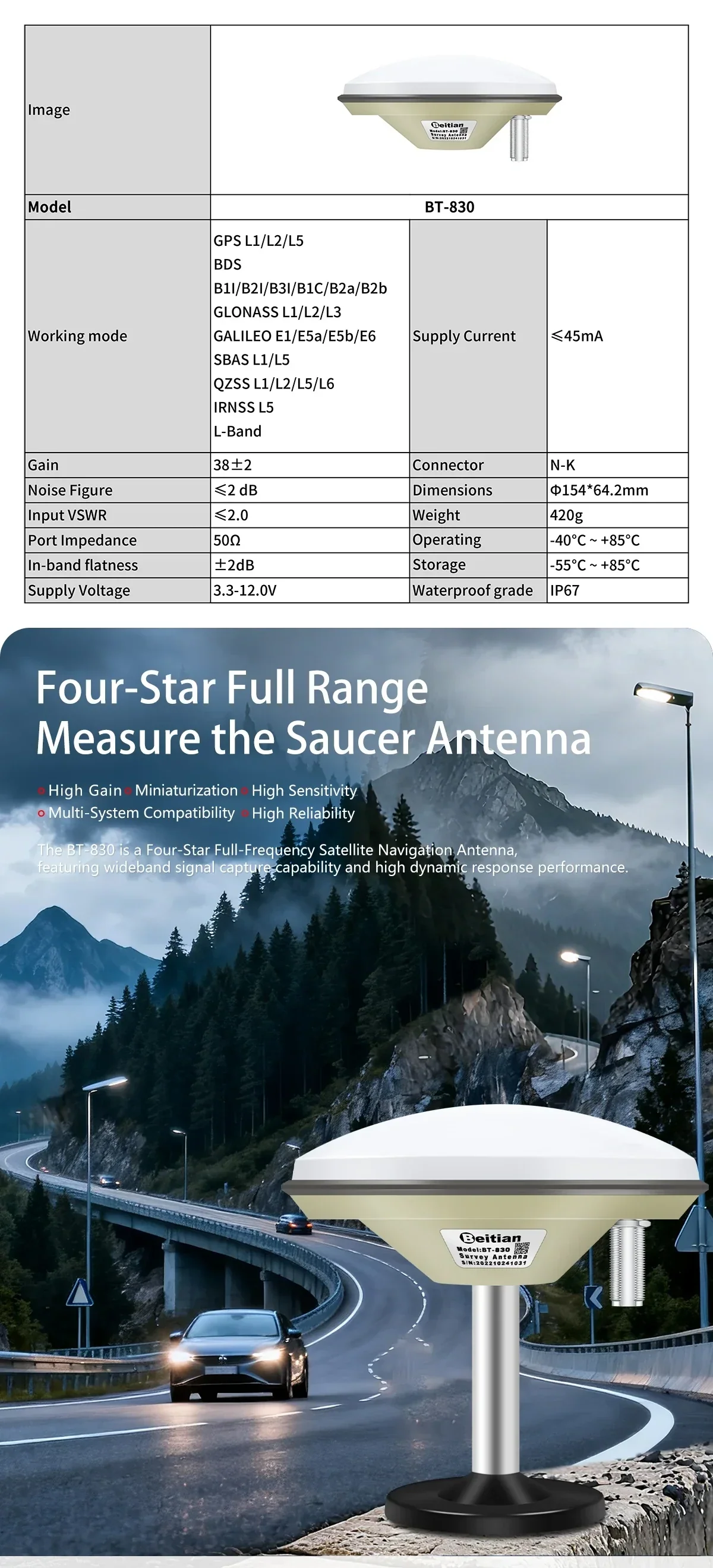

사양
| 모델 | BT-830 |
| 지원되는 시스템 / 주파수 대역 |
GPS L1/L2/L5; BDS B1I/B2I/B3I/B1C/B2a/B2b; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5; L-Band |
| 안테나 이득 (dBi) | 5.5 |
| LNA 이득 (dB) | 38±2 |
| 잡음 지수 (dB) | ≤2 |
| VSWR | ≤2.0 |
| 대역 내 평탄도 (dB) | ±2 |
| 안테나 AR (dB) | ≤3.0 |
| 수평 커버리지 각도 | 360° |
| 위상 중심 오차 (mm) | ±2 |
| 편파 | 우회전 원형 편파 |
| 포트 임피던스 | 50Ω |
| 작동 전압 (V) | 3.3-12.0 |
| 작동 / 공급 전류 | ≤45 mA |
| 차동 전파 지연 (ns) | ≤5 |

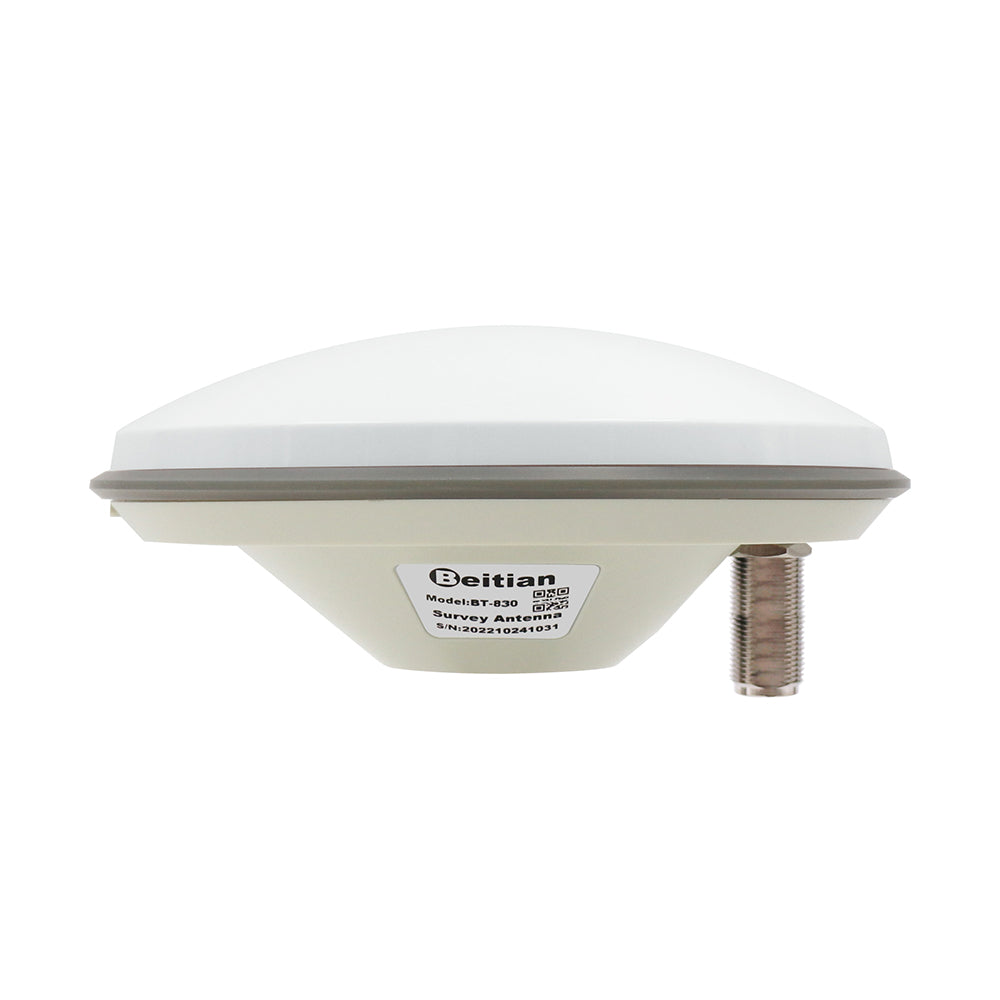

| 커넥터 | N-K (상단) |

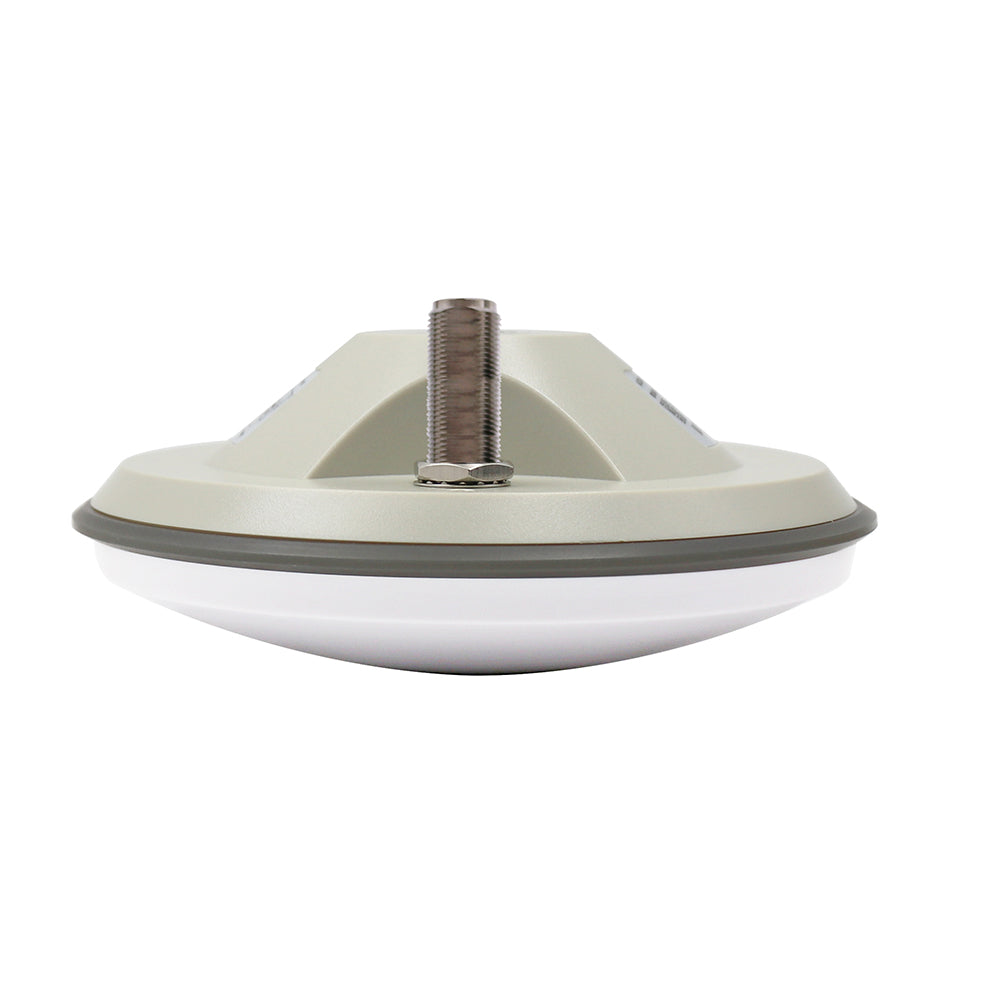

| 장착 나사 | 5/8"-11 UNC, 깊이 19 mm |
| 안테나 크기 | Φ154 x 64.2 mm |
| 치수 공차 | Φ154±0.5 mm; 64.2±0.5 mm |
| 무게 | 420 g (한 사양 시트); 430 g (다른 사양 시트) |
| 낙뢰 보호 | 예 |
| 작동 온도 | -40°C에서 +85°C까지 |
| 저장 온도 | -55°C에서 +85°C까지 |
| 방수 등급 | IP67 |
응용 분야
- RTK 측정 및 GNSS 측량
- 정밀 농업 및 농업 로봇 내비게이션
- 무인 차량
- 자율 매핑
- 변형 모니터링
- 주행 시험 시스템
제품 선택 및 통합 지원을 원하시면 [email protected] or 방문해 주십시오 https://rcdrone.top/.
세부사항
RTK 측량 및 정밀 내비게이션을 위해 설계된 BT-830은 광대역 GNSS 수신과 견고한 현장 준비형 하우징을 결합합니다.
OEM/ODM 지원 및 신뢰할 수 있는 공급은 매핑, 로봇 공학 및 모니터링 프로젝트의 통합을 간소화하는 데 도움을 줍니다.

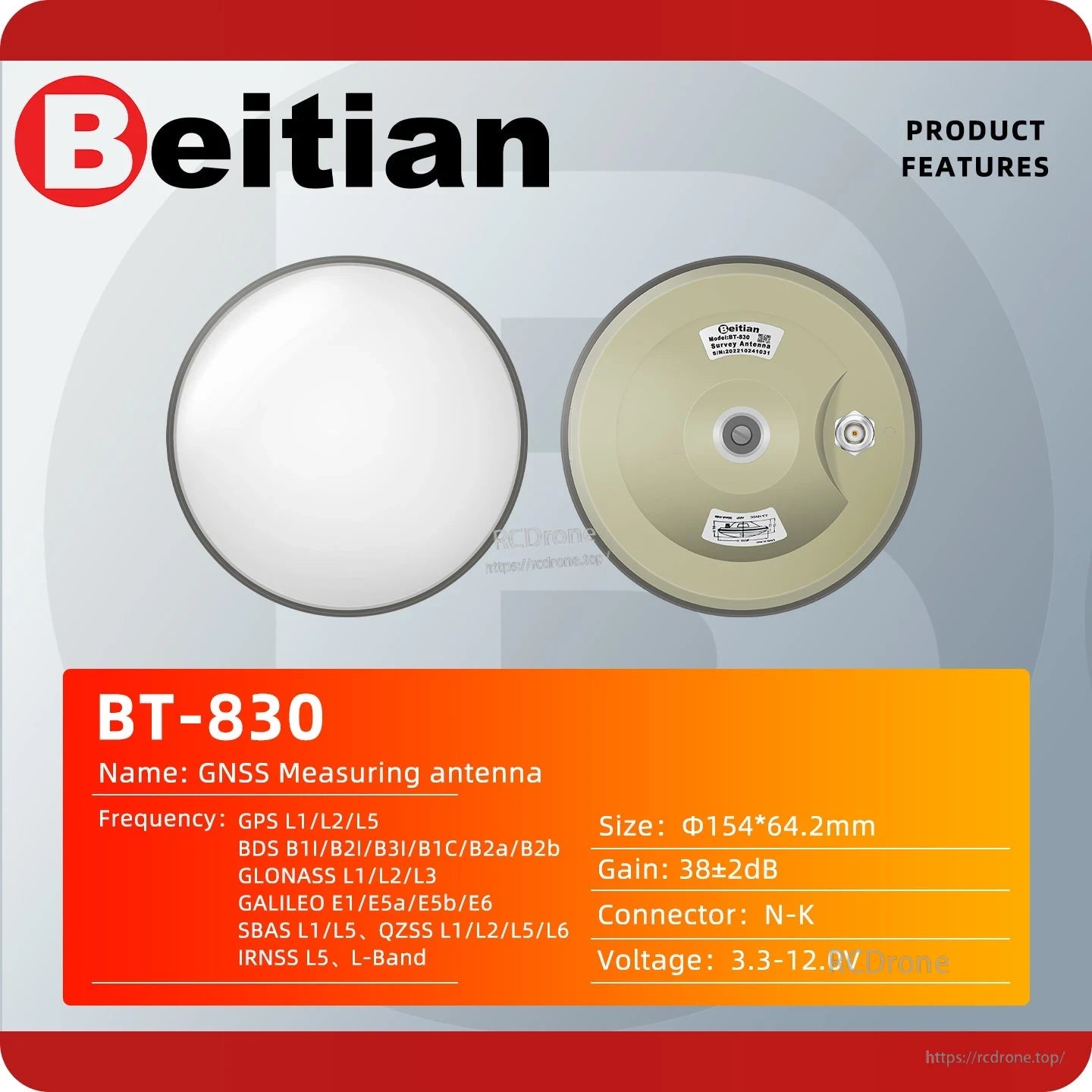

핵심 전기 및 RF 사양은 다중 대역 GNSS 지원 및 저소음 성능을 포함하여 빠른 시스템 매칭을 위해 요약되어 있습니다.

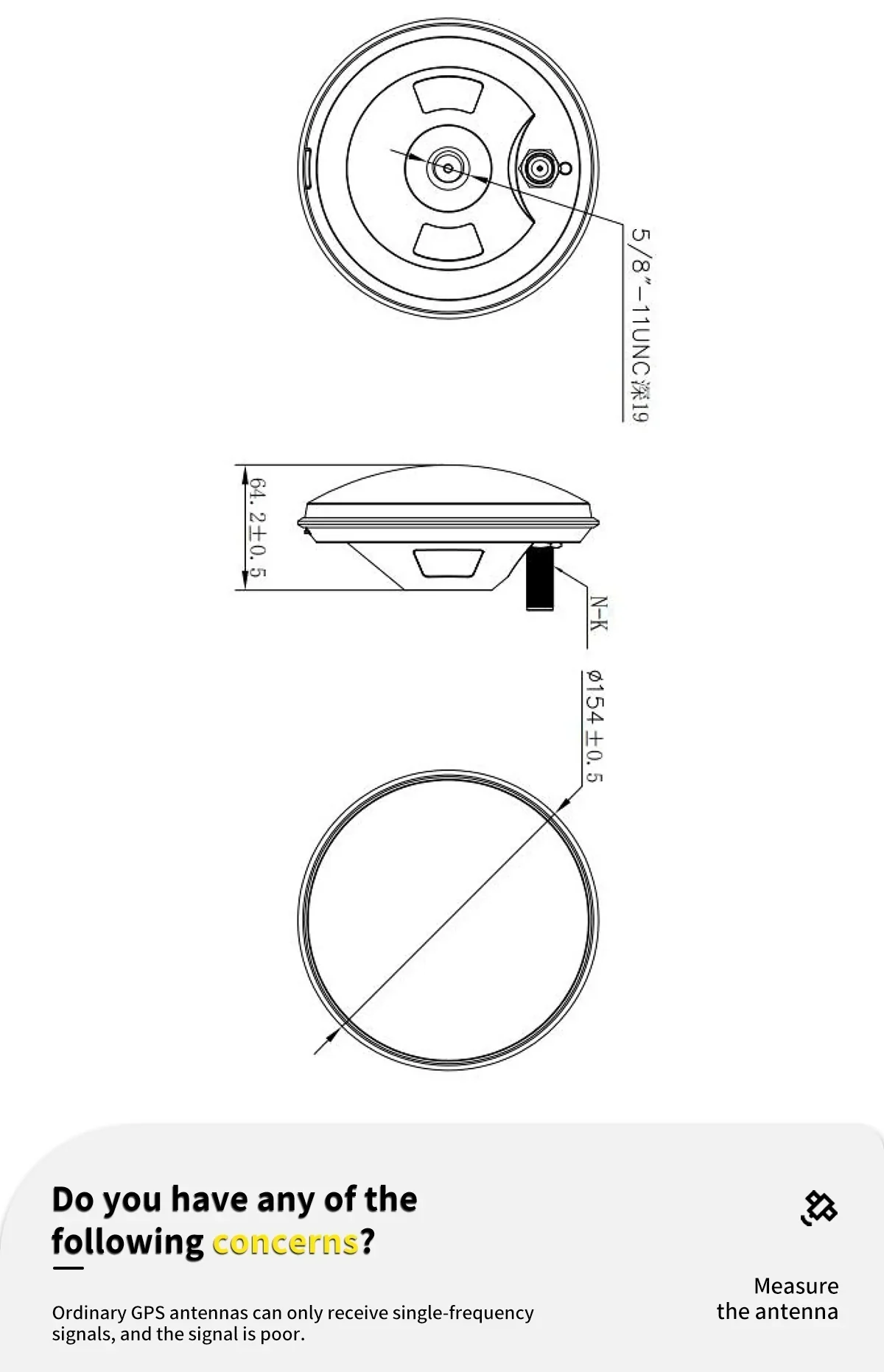

표준 5/8"-11 장착 및 컴팩트한 치수는 기둥, 삼각대 및 차량 플랫폼에 설치를 간단하게 만듭니다.
더 높은 정밀도의 위치 지정을 요구할 때 일반적인 단일 대역 안테나의 한계를 해결하도록 설계되었습니다.
다중 별자리, 다중 주파수 수신은 도전적인 환경에서 안정적인 RTK 수정을 지원합니다.
응용 프로그램 노트 및 기능 하이라이트는 측량, 농업 로봇 공학 및 변형 모니터링과 같은 사용 사례를 다룹니다.
