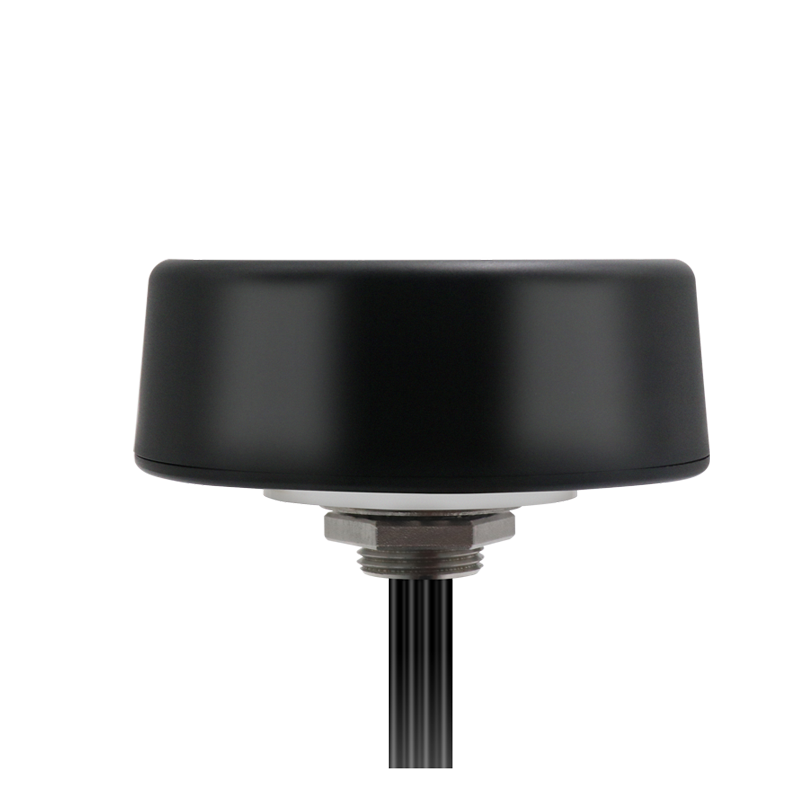

Beitian BT-B094 5G/4G/WiFi/블루투스 + GNSS 전방향 안테나 700-5000MHz IP67 SMA-J

Beitian BT-B094 5G/4G/WiFi/블루투스 + GNSS 전방향 안테나 700-5000MHz IP67 SMA-J

Beitian

$68.74 USD

$68.74 USD

할인 품절

세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.

모델 BT-B094

수량

전체 세부 정보 보기

개요

Beitian BT-B094는 5G NR, 4G LTE, Wi-Fi 및 위치/블루투스 다중 대역 애플리케이션을 하나의 장치에 통합하도록 설계된 전방향 결합 안테나(안테나)로, 700–5000 MHz 범위를 커버합니다. IP67 방수 등급과 나사 장착 구조로 야외 사용을 위해 제작되었습니다.

주요 특징

5G 4-in-1 안테나: 5G NR, 4G LTE, Wi-Fi 및 위치/블루투스(다중 대역 핵심 애플리케이션)를 통합합니다.
넓은 주파수 범위: 700–960 MHz, 1100–2690 MHz, 3300–5000 MHz.
360° 수평 범위 (전방향).
RF 매칭: 포트 임피던스 50 옴; VSWR <= 4.0.
야외 사용 준비 완료 하우징: IP67 방수 등급; UV 재질.
장착 세부사항: 나사 장착; 6개의 나사 장착 구멍; M27 나사 구멍.
커넥터: SMA-J (제품 변형은 BT-B094 + SMA-J로 표시됨).
커넥터/케이블 라벨: LMH, MH, *MH, LMH#.

사양

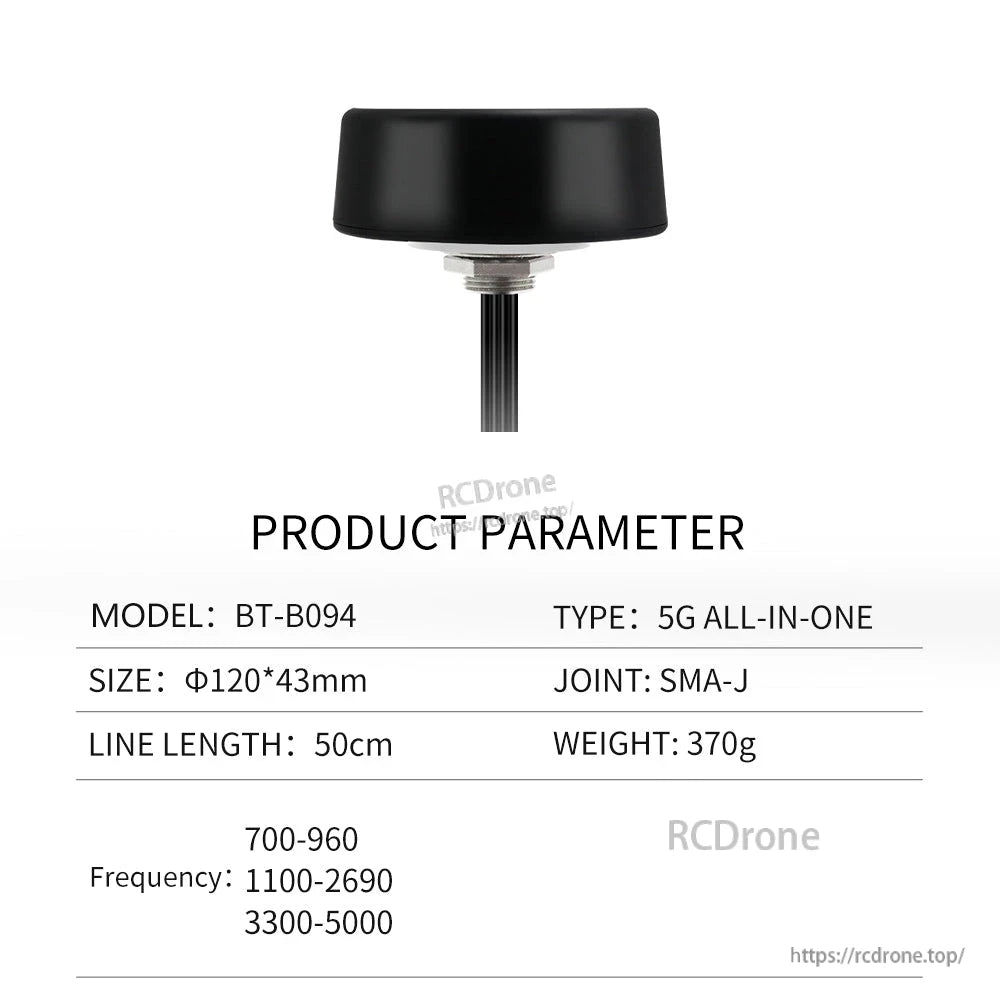

모델	BT-B094
주파수 범위 (MHz)	700–960; 1100–2690; 3300–5000
피크 이득 (dBi)	0 최소
이득 (dBi)	<= 8.0
포트 임피던스 (옴)	50
VSWR	<= 4.0
평균 효율	700–960: 30%; 1710–2690: 50%; 3300–5000: 50%
편광	선형 편광 / 수직
작동 온도	-40C ~ +85C
저장 온도	-40C ~ +85C
크기	Φ120*43mm
커넥터	SMA-J
무게	370g
길이	50cm
외장 재질	KIBILAC ASA
장착 유형	나사
방수 수준	IP67

포함된 항목

GNSS 복합 안테나 BT-B094 x 1

참고: 커넥터의 외관은 사용자 정의할 수 있습니다.포함된 목록은 참고용일 뿐이며, 상세한 구성은 고객 요구 사항에 따라 달라져야 합니다.

응용 프로그램

다중 대역 수신 기능을 갖춘 5G 기지국 수신 시스템
통신 인프라
단말 장치
추적 및 위치 지정
야외 매크로 기지국 설치
V2X 관련 배치(위에 나열된 주파수 범위)

제품 선택 및 구성 지원을 원하시면 [email protected] or에 문의하시거나 https://rcdrone.top/.

자세한 내용

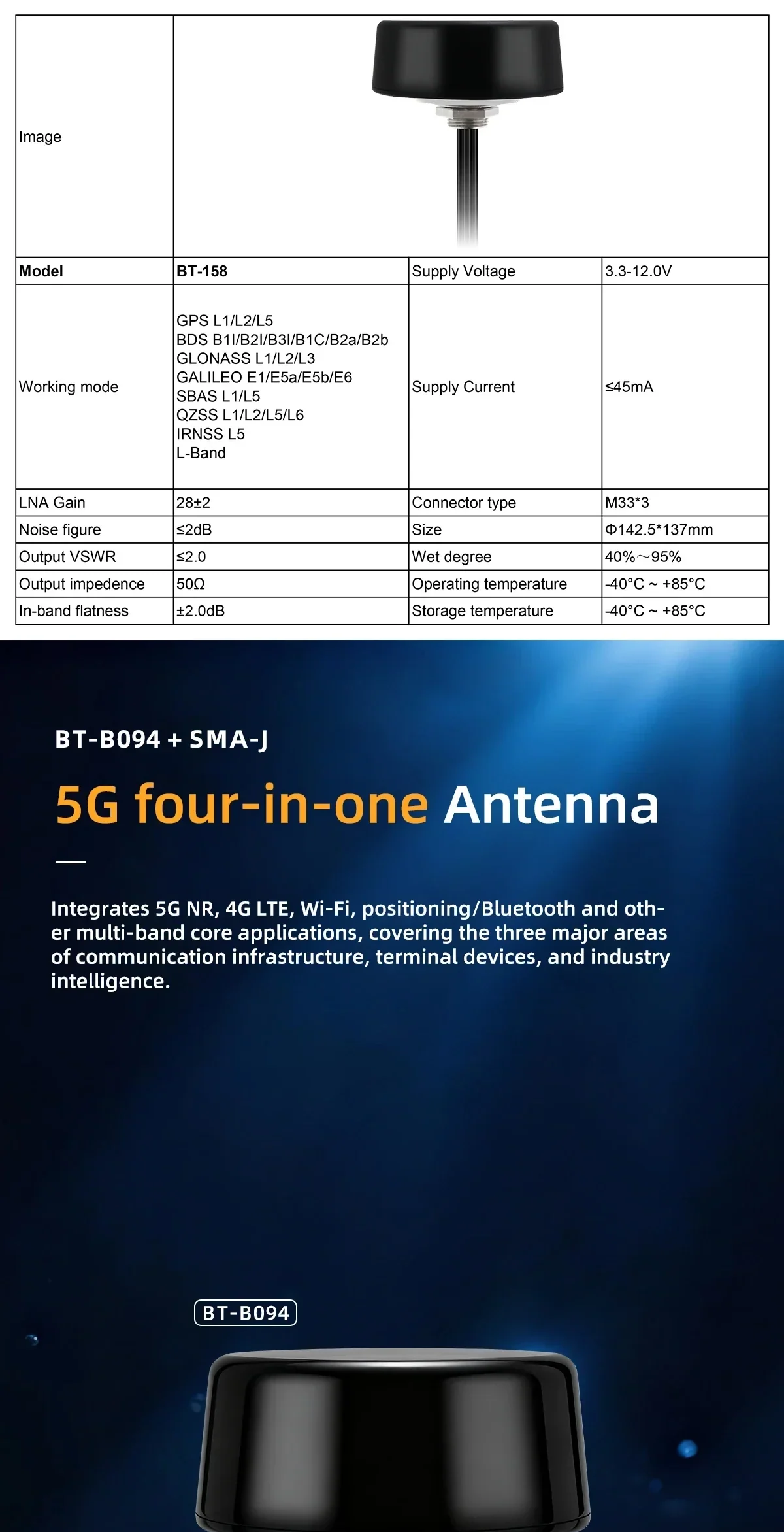

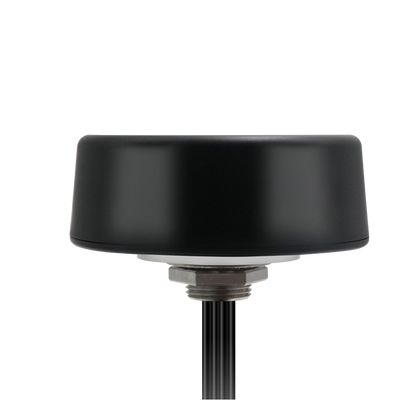

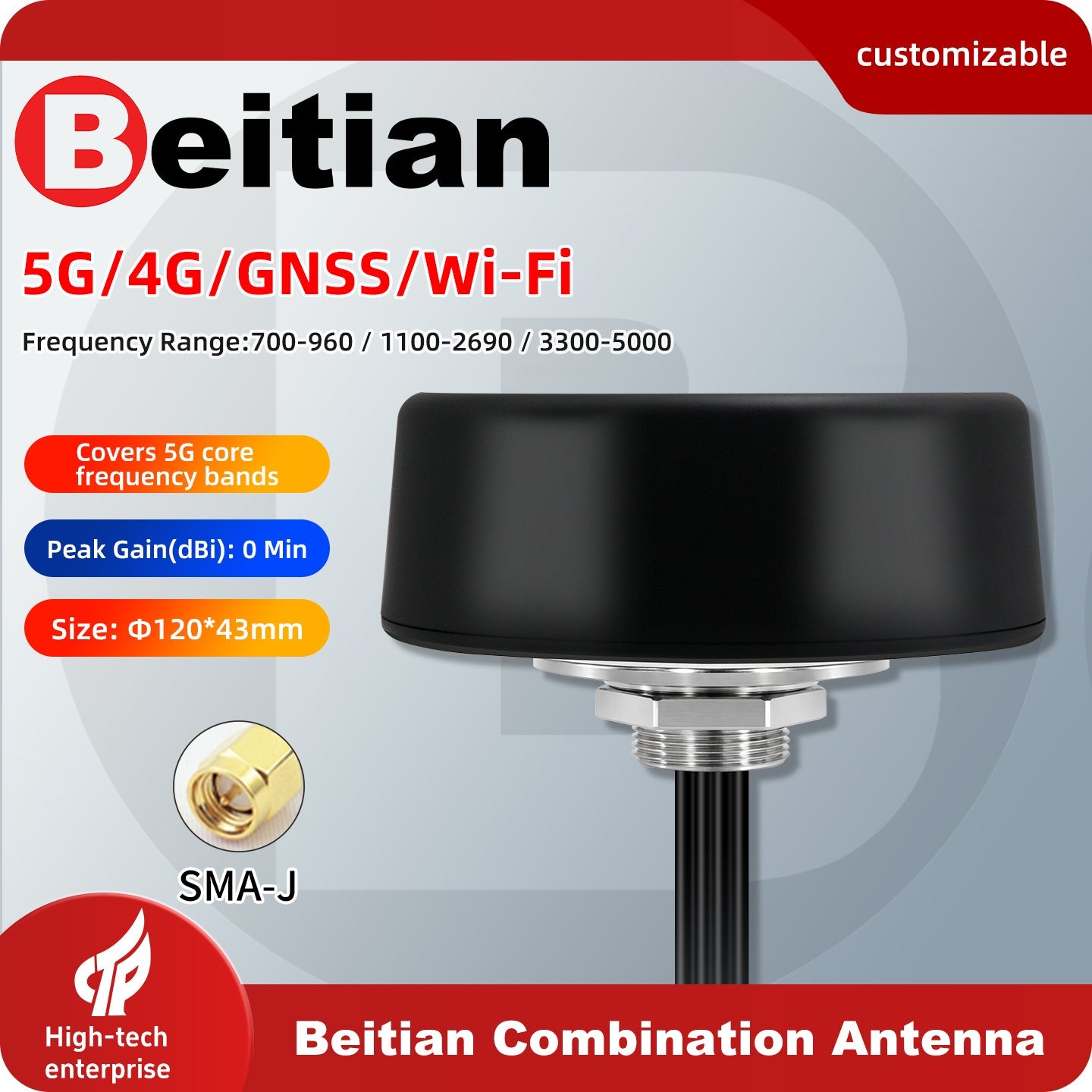

Beitian BT-B094 5G/4G/WiFi/Bluetooth + GNSS omnidirectional antenna with SMA-J, 700–5000 MHz, IP67

700–5000 MHz 범위를 커버하는 하나의 야외 전방향 안테나에서 5G/4G, Wi‑Fi, Bluetooth 및 GNSS 수신을 결합합니다.

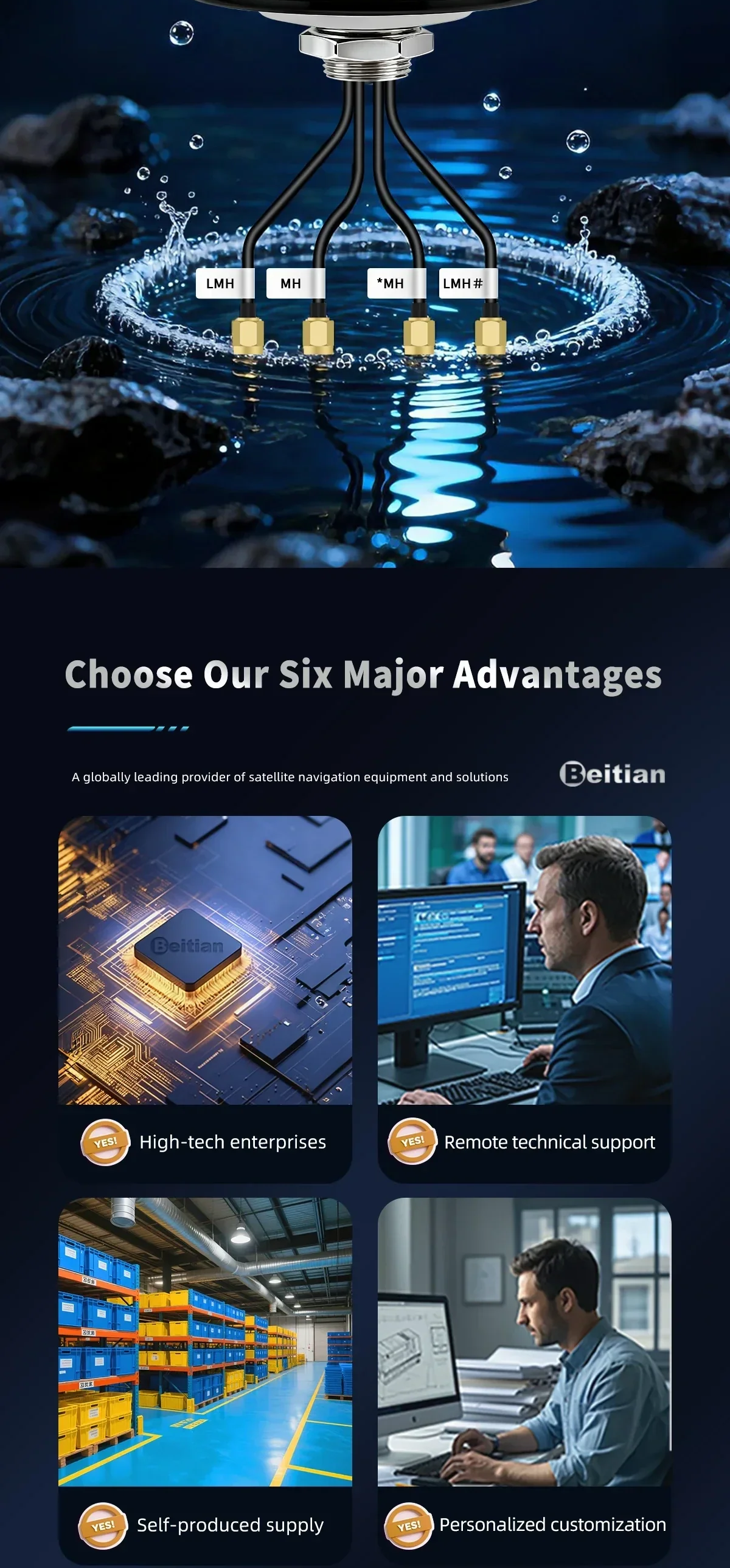

BT-B094 multi-cable lead with labeled connectors (LMH, MH, *MH, LMH#) for multi-band integration

네 개의 레이블이 붙은 리드는 셀룰러, Wi‑Fi/Bluetooth 및 위치 지정 배치를 위한 다중 대역 배선을 간소화합니다.

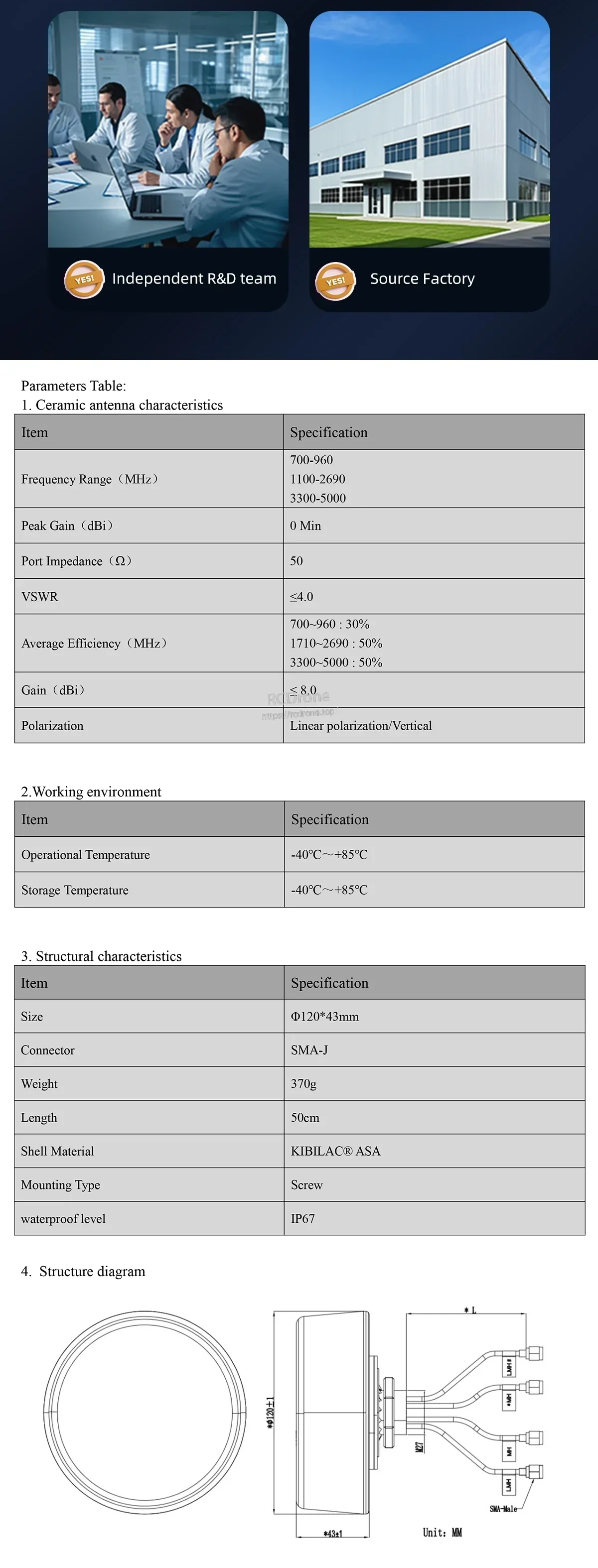

BT-B094 specification table with frequency bands, gain, VSWR, size (Φ120×43 mm) and SMA-J connector

주요 전기 사양, 기계적 치수 및 커넥터 유형이 신속한 시스템 매칭을 위해 요약되어 있습니다.

Infographic highlighting common GPS/communication pain points like poor accuracy, weak reception and low quality

약한 단일 대역 수신 및 안정성 문제를 해결하기 위해 설계되었습니다. 이러한 문제는 위치 정확도에 영향을 미칠 수 있습니다.

Multi-band signal coverage graphic for 5G, 4G, WiFi/Bluetooth and positioning with BT-B094 antenna rendering

광대역 커버리지는 5G NR, 4G LTE, Wi‑Fi/Bluetooth 및 단일 컴팩트 장치에서의 위치 지정을 지원합니다.

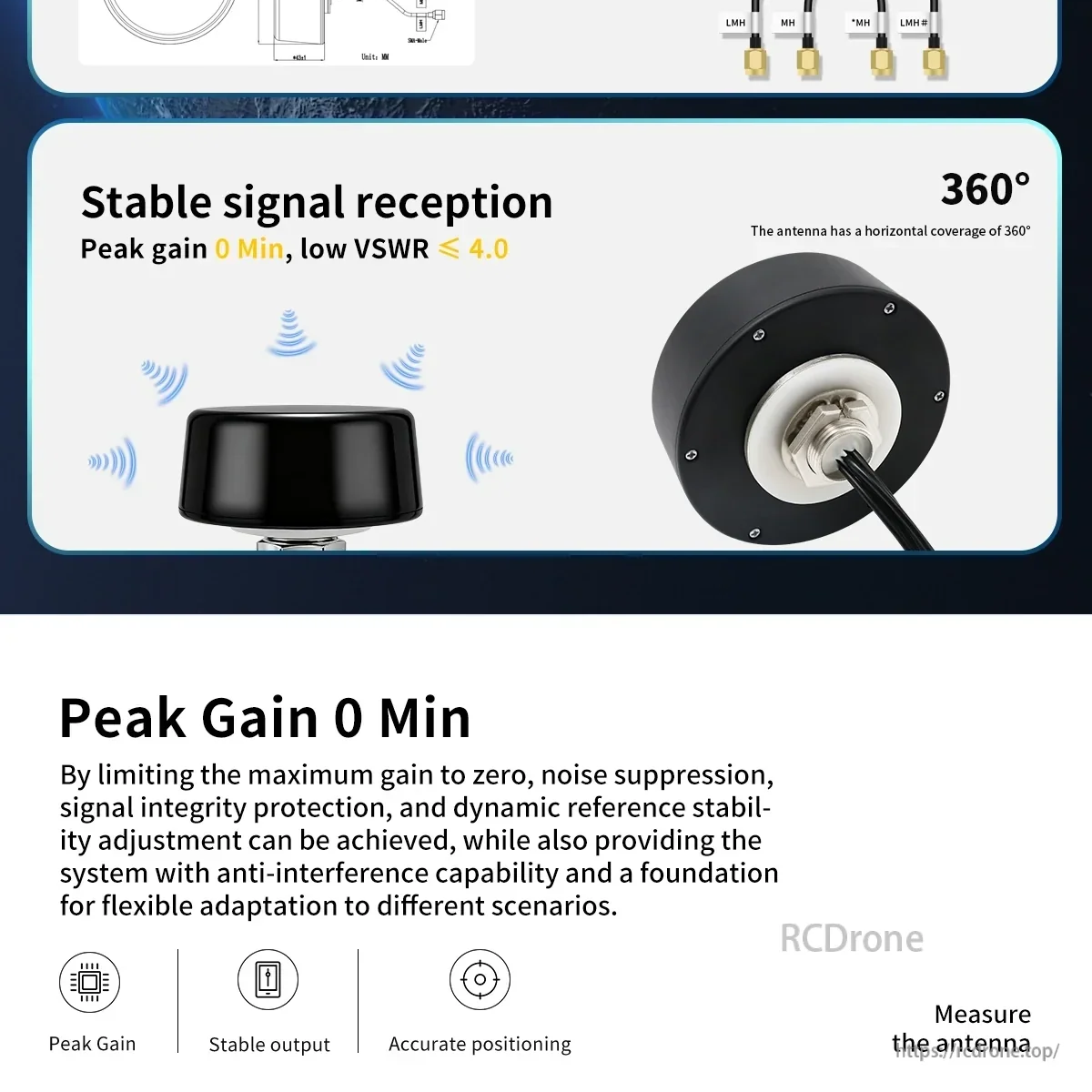

BT-B094 antenna stability graphic showing 360° horizontal coverage and low VSWR ≤ 4.0 with underside view

전방향 360° 커버리지는 장비의 방향과 주변 환경이 변경될 때 수신을 일관되게 유지하는 데 도움을 줍니다.

Port impedance 50Ω and gain (dBi) ≤ 8.0 infographic with waveform illustration for RF matching

50옴 포트 임피던스는 일반 라디오 시스템에서 효율적인 전력 전송을 위한 표준 RF 매칭을 지원합니다.

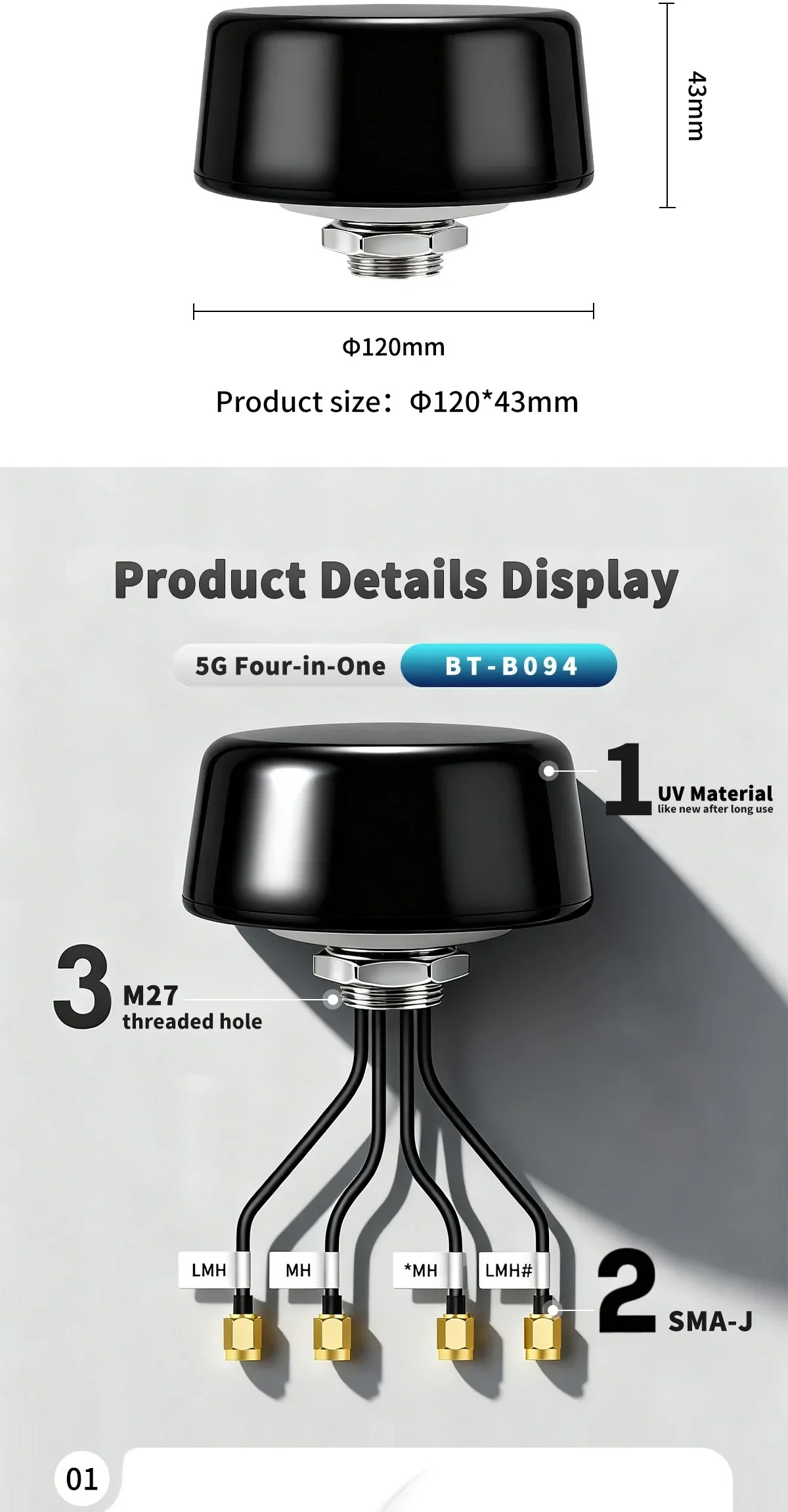

BT-B094 product size Φ120×43 mm and details: UV material, M27 threaded hole, SMA-J connector, cable ends

UV 저항 소재로 제작된 컴팩트한 하우징, M27 나사산 마운트 및 SMA‑J 커넥터 옵션은 야외 설치를 위한 것입니다.

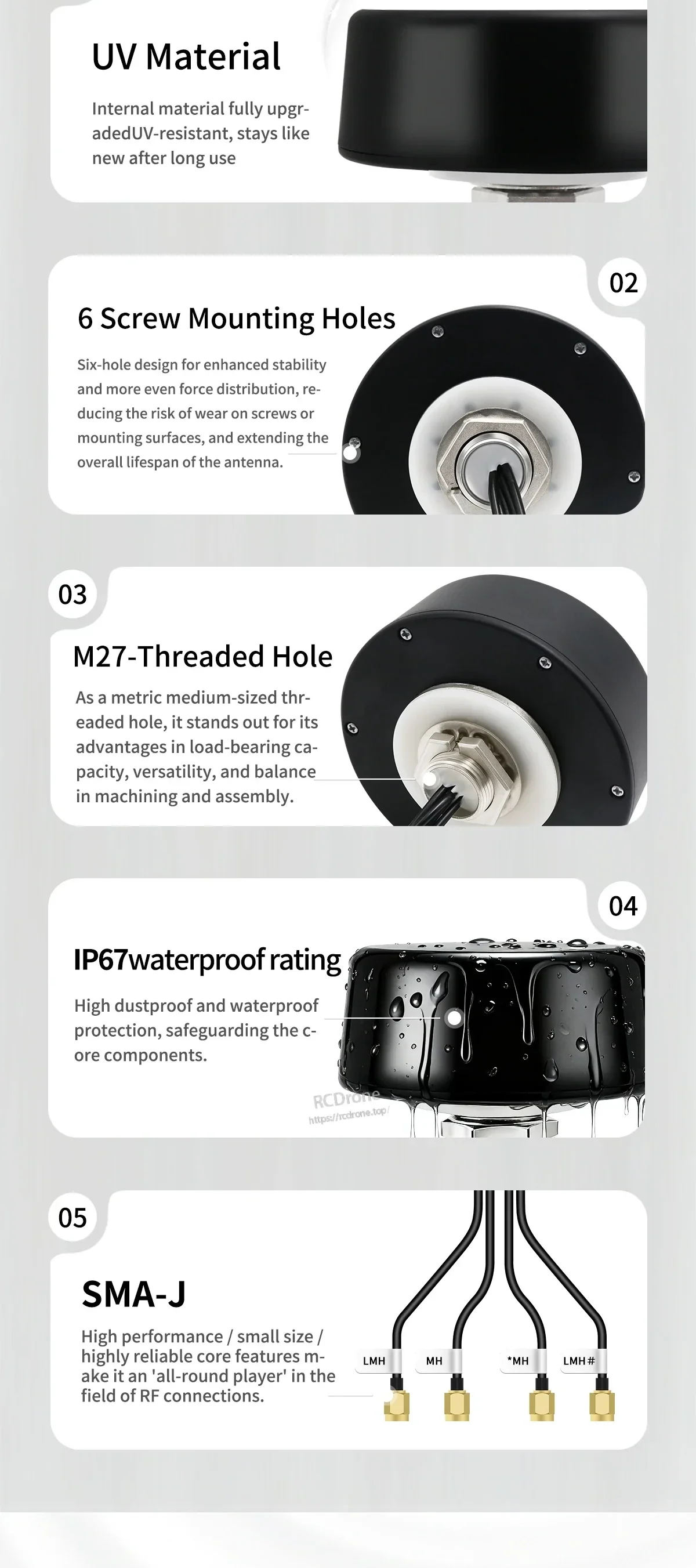

Close-up feature callouts: UV material, 6 screw mounting holes, M27 threaded hole, IP67 waterproof, SMA-J

IP67 밀봉 및 나사 마운트 하드웨어는 내구성 있는 옥상, 기둥 및 인클로저 설치를 지원합니다.

Comparison chart and city application image for BT-B094, emphasizing multi-band reception and support options

단일 안테나가 여러 무선 서비스를 커버해야 하는 다목적 다중 대역 수신을 위해 제작되었습니다.

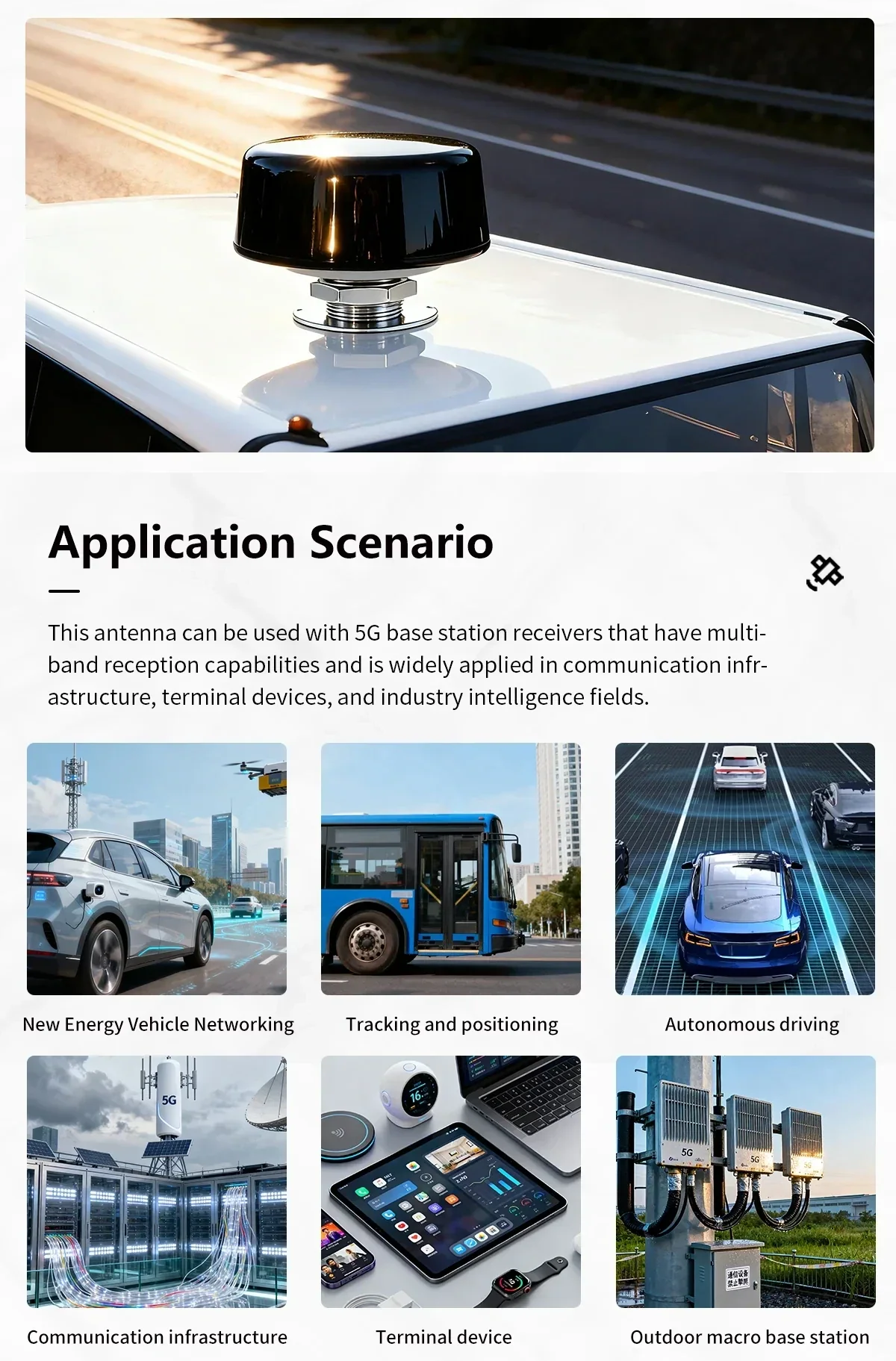

BT-B094 antenna mounted on a vehicle roof plus application scenarios: V2X, tracking, infrastructure, base station

차량, 추적, 통신 인프라, 단말기 및 야외 매크로 기지국에 적합합니다.

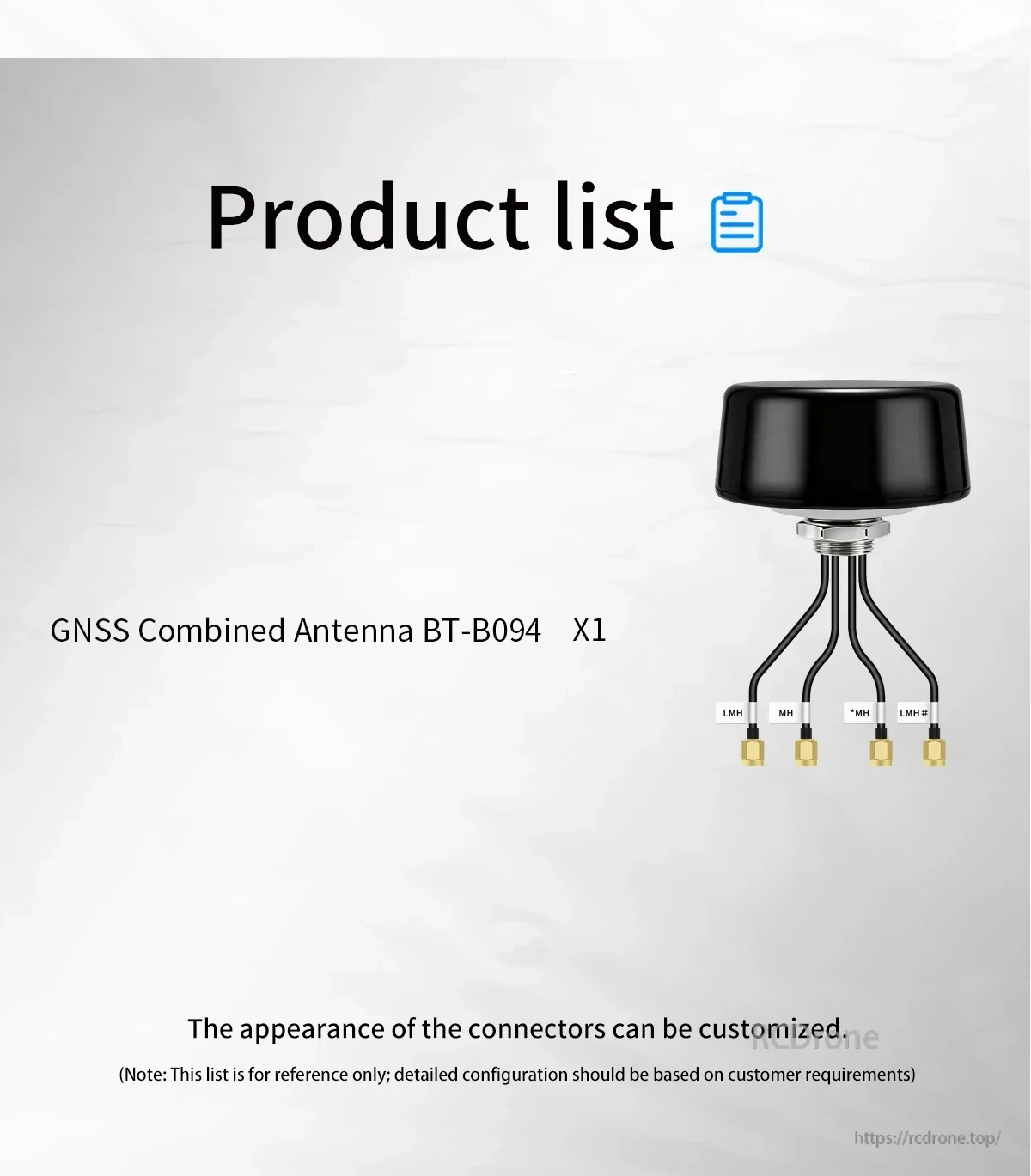

Package contents list: GNSS Combined Antenna BT-B094 x1 with note about customizable connector appearance

포함된 내용: BT‑B094 조합 안테나(커넥터 외관 및 구성은 맞춤 설정 가능합니다).
