CHIHAI CHR-24GS-280-1CM 왕복 회전 DC 기어 모터, 3V 또는 6V
CHIHAI CHR-24GS-280-1CM 왕복 회전 DC 기어 모터, 3V 또는 6V
CHIHAI MOTOR
수령 가능 여부를 로드할 수 없습니다.
개요

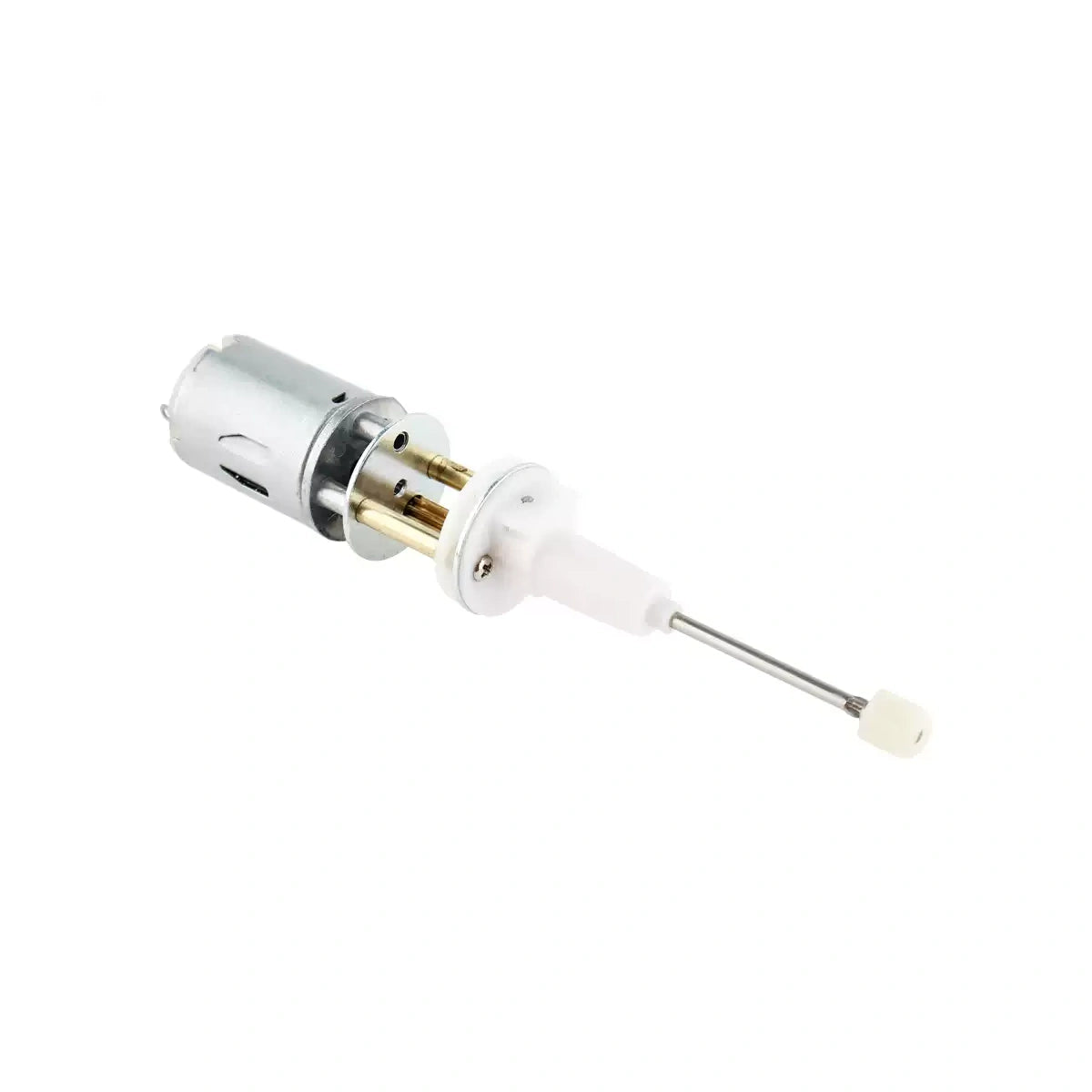

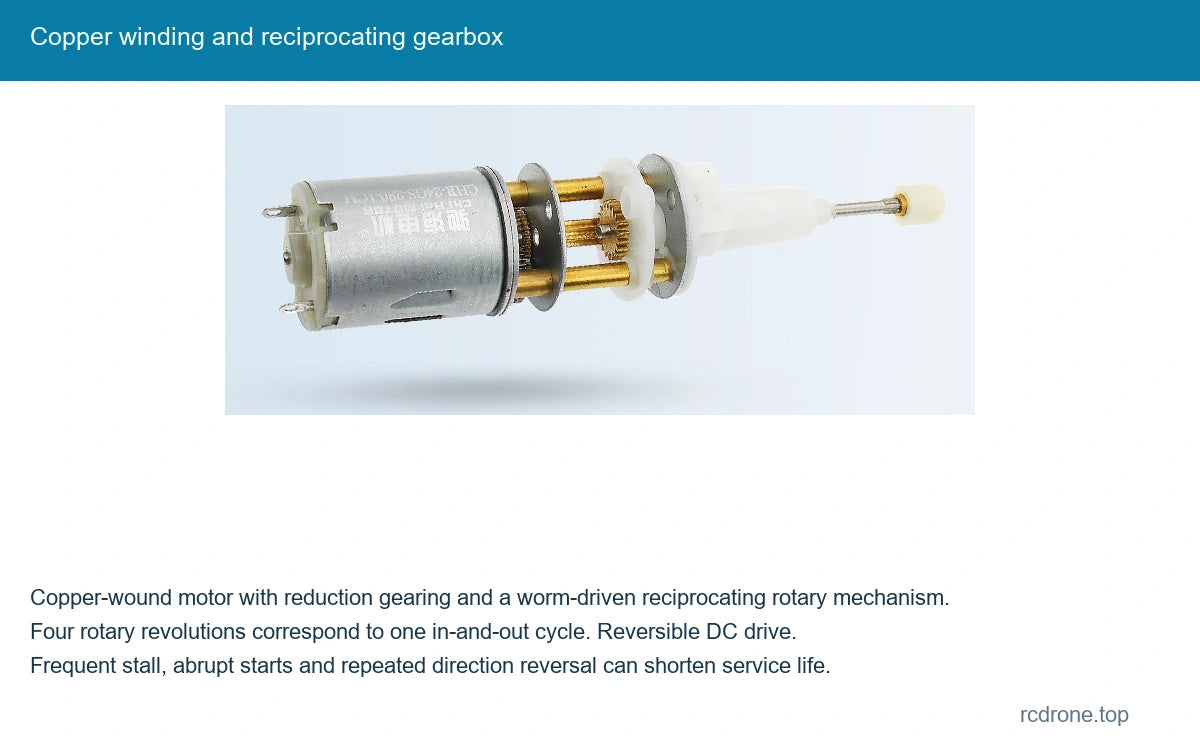

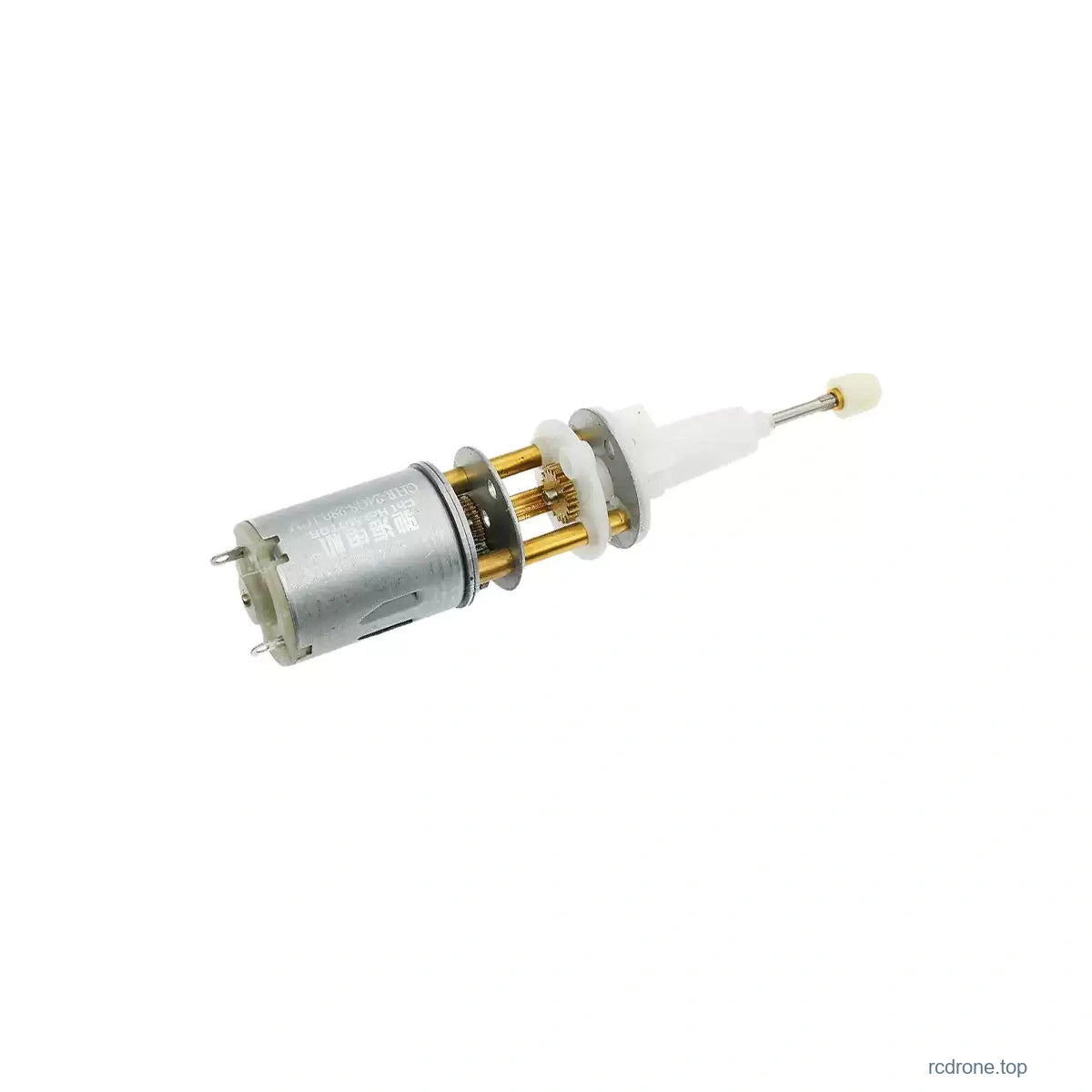

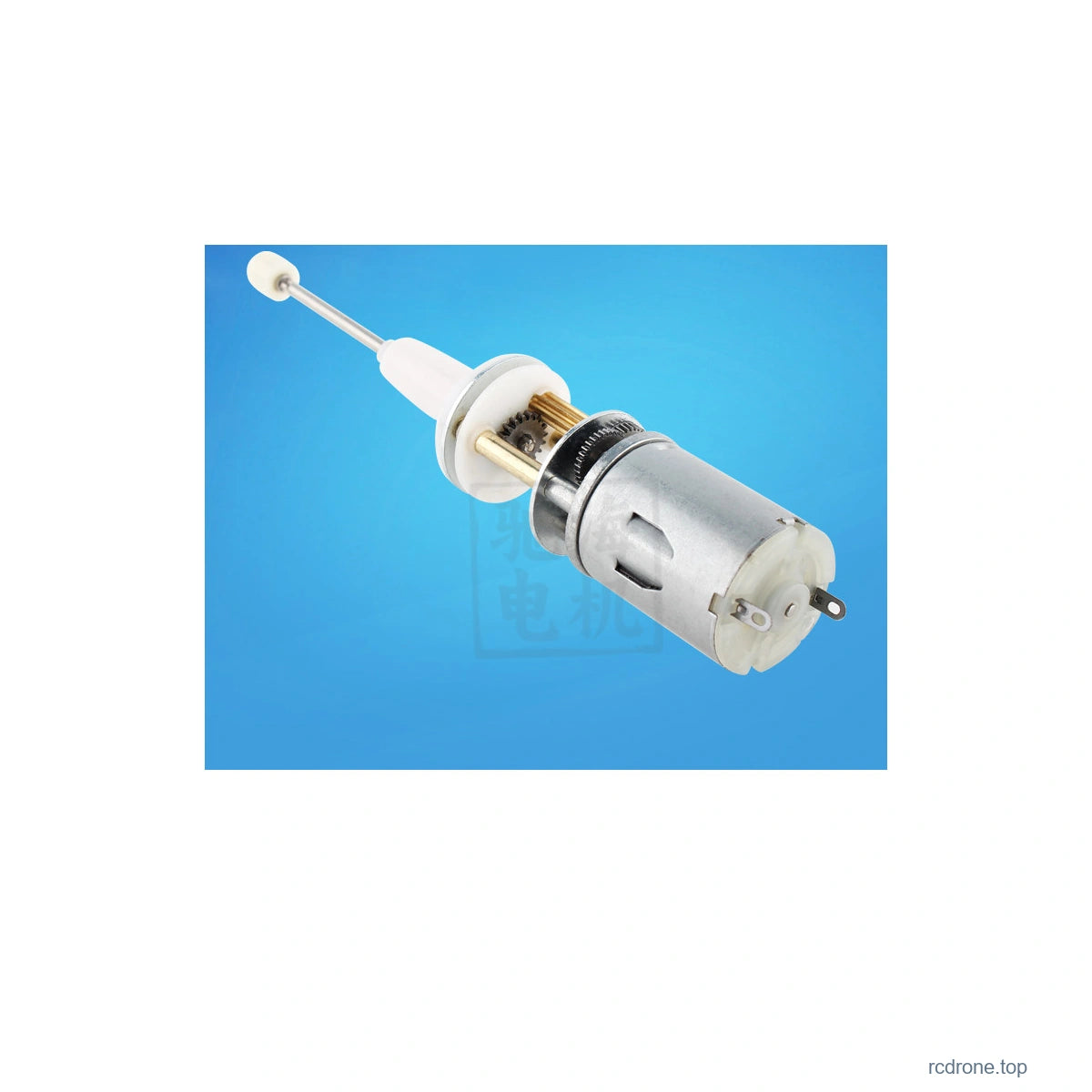

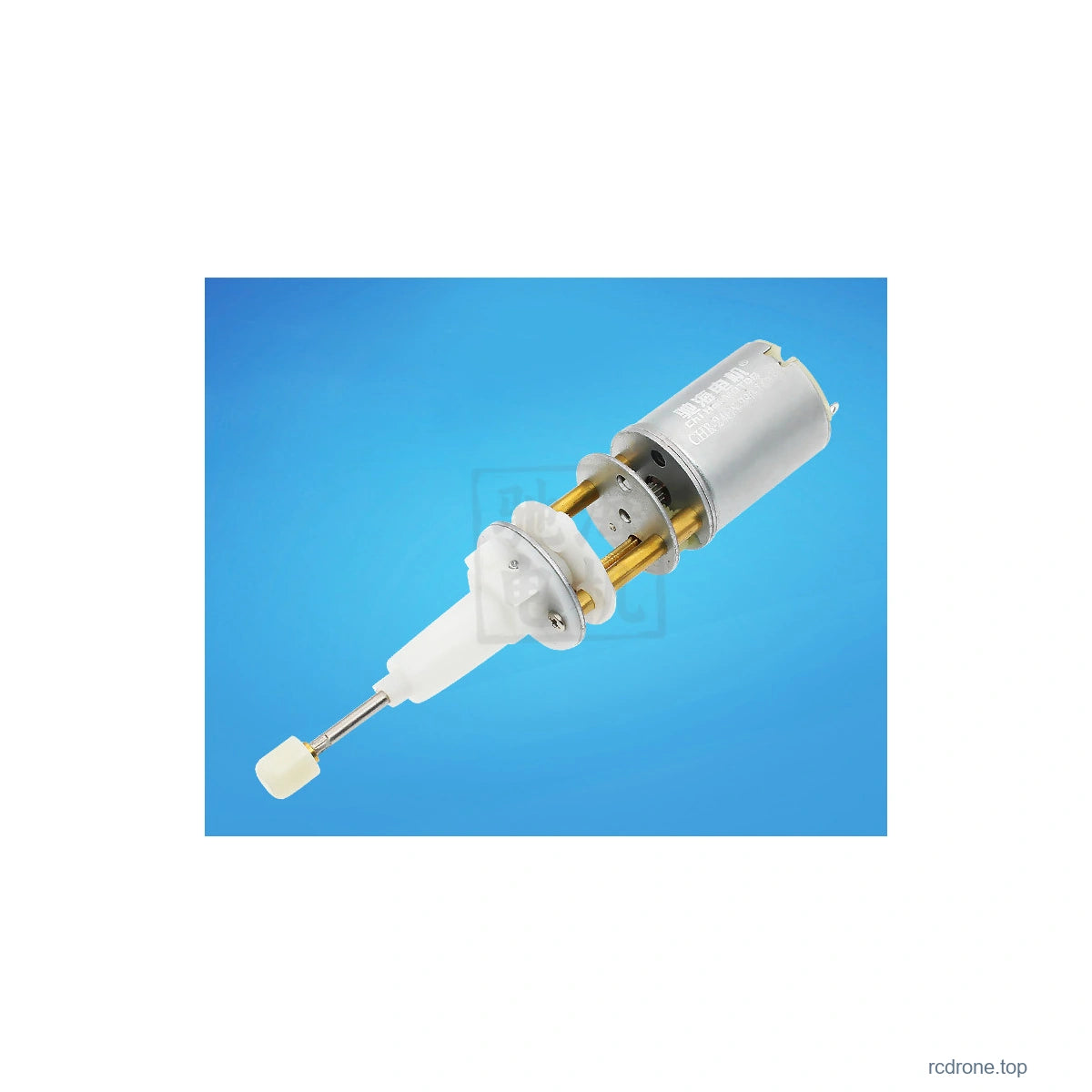

CHIHAI MOTOR CHR-24GS-280-1CM DC 기어 모터 는 브러시 모터, 감속 기어 및 웜 구동 왕복 회전 메커니즘을 결합합니다. 샤프트는 회전하면서 안팎으로 움직이며; 네 번의 회전이 하나의 왕복 주기에 해당합니다. 3V 또는 6V 권선을 선택하고 다섯 가지 실제 액세서리 패키지 중 하나를 선택하십시오.
특징
- 감속 및 왕복 출력을 갖춘 구리 권선 브러시 모터.
- 2.5 mm 원형 출력 샤프트와 설명된 추력 캡이 있는 가역 DC 드라이브.
- 명목상 24 mm 모터 클래스 및 약 73 g 모터 질량.
- 모터 전용, 전원 공급 장치, 속도 조절기 및 USB 리드 패키지.

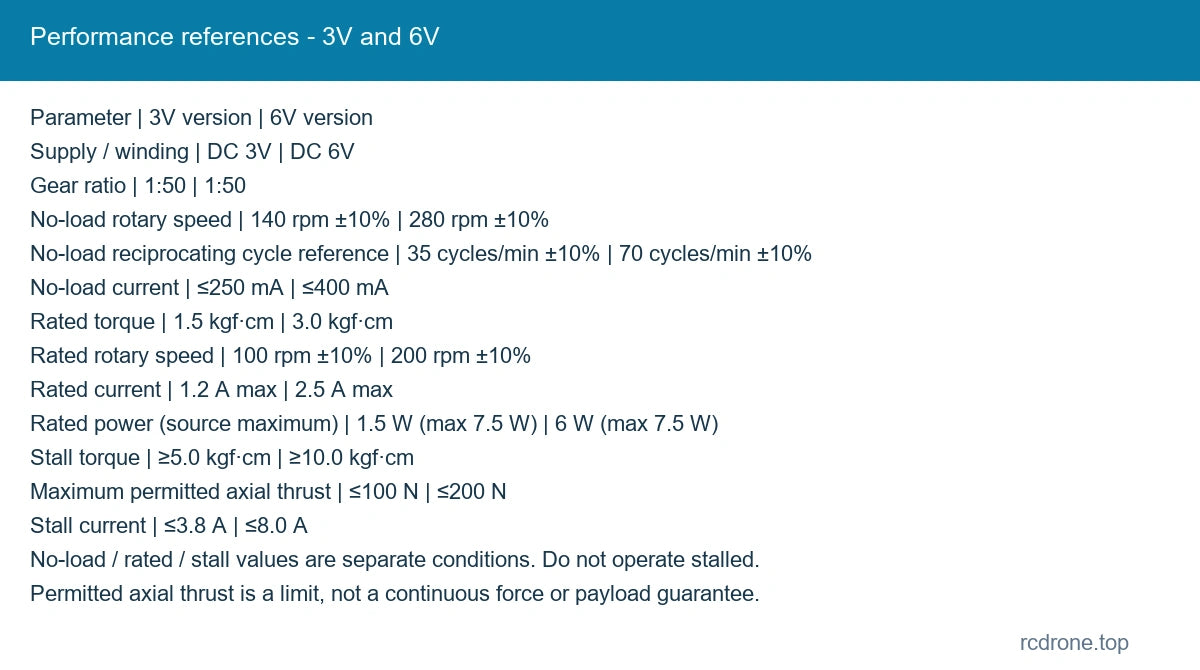

사양
| 매개변수 | 3V 버전 | 6V 버전 |
|---|---|---|
| 전원 / 권선 | DC 3V | DC 6V |
| 기어비 | 1:50 | 1:50 |
| 무부하 회전 속도 | 140 rpm ±10% | 280 rpm ±10% |
| 무부하 왕복 주기 기준 | 35 cycles/min ±10% | 70 cycles/min ±10% |
| 무부하 전류 | ≤250 mA | ≤400 mA |
| 정격 토크 | 1.5 kgf·cm | 3.0 kgf·cm |
| 정격 회전 속도 | 100 rpm ±10% | 200 rpm ±10% |
| 정격 전류 | 최대 1.2 A | 최대 2.5 A |
| 정격 전력 (최대 소스) | 최대 1.5 W (최대 7.5 W) | 최대 6 W (최대 7.5 W) |
| 정지 토크 | ≥5.0 kgf·cm | ≥10.0 kgf·cm |
| 최대 허용 축 방향 추력 | ≤100 N | ≤200 N |
| 정지 전류 | ≤3.8 A | ≤8.0 A |
옵션 이름의 속도는 무부하 회전 기준입니다. 사이클 속도 수치는 소스 왕복 기준 및 사이클당 네 번 회전 메커니즘에 해당합니다. 실제 속도는 전압 및 하중에 따라 달라집니다.정격 값, 무부하 값 및 정지 값은 별개의 조건입니다. 최대 허용 추력은 한계이며, 보장된 지속적인 힘이나 하중이 아닙니다. 정지 상태에서 작동하지 마십시오.

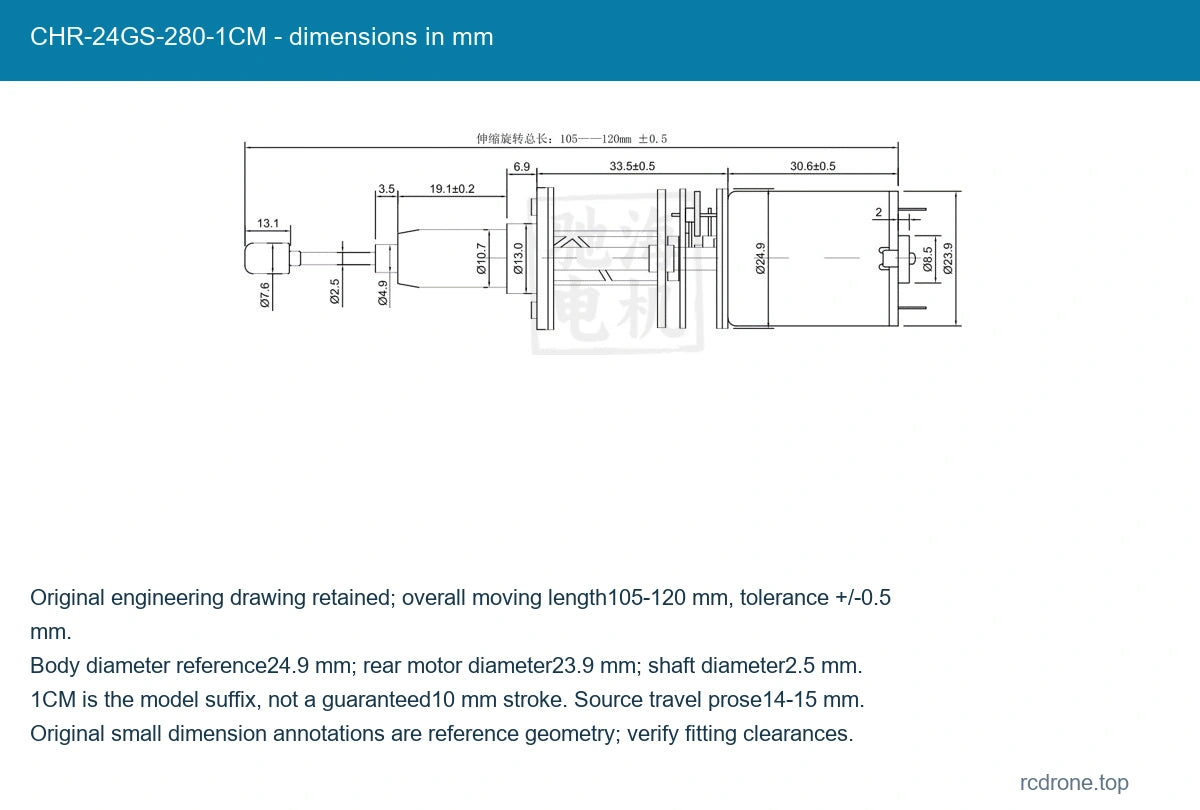

치수 및 동작
| 항목 | 참조 |
|---|---|
| 모델 | CHR-24GS-280-1CM |
| 명목 크기 | 24 mm 모터 클래스; 도면은 24.9 mm 본체 참조를 보여줍니다. |
| 전체 길이 범위 | 105-120 mm; 도면 전체 허용 오차 ±0.5 mm |

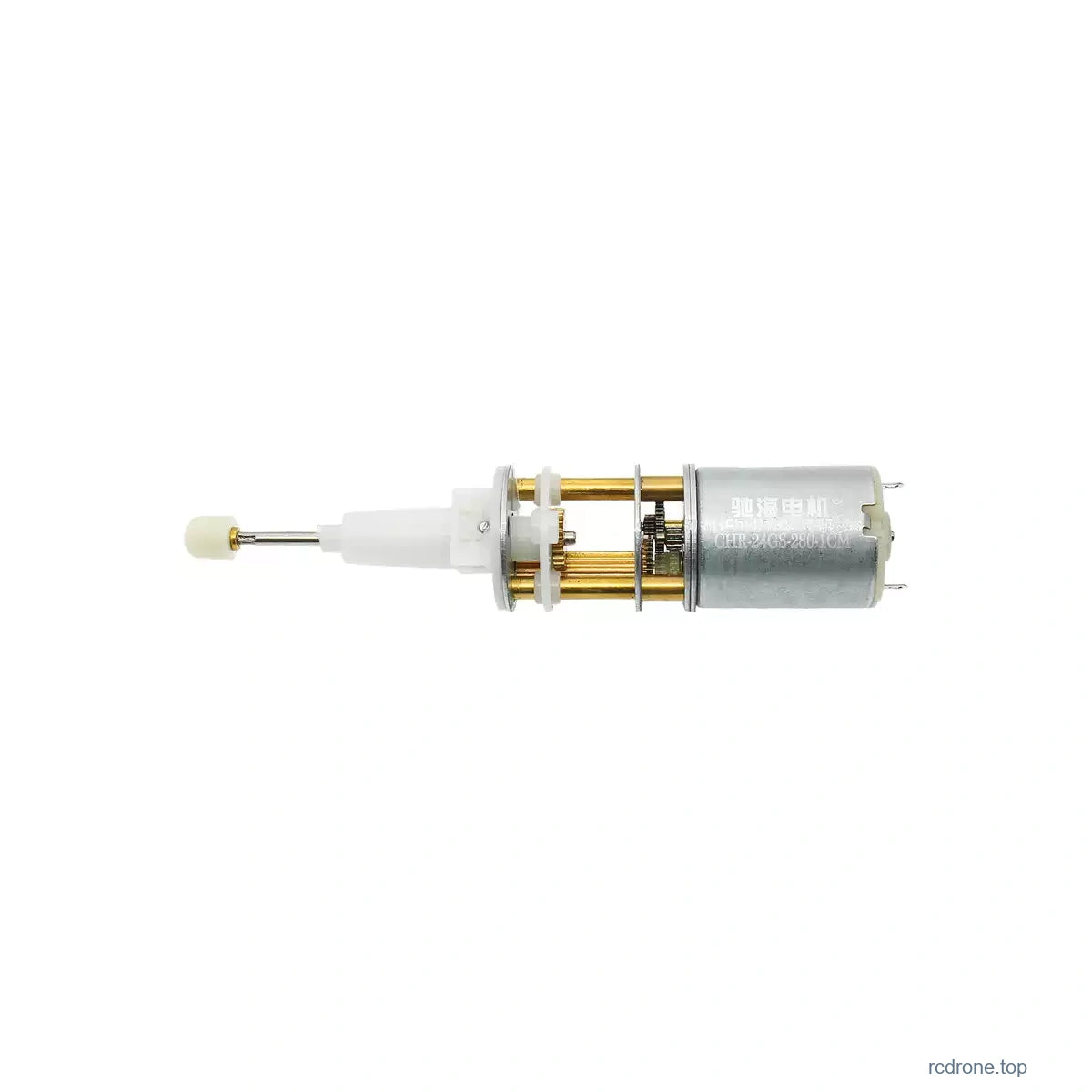

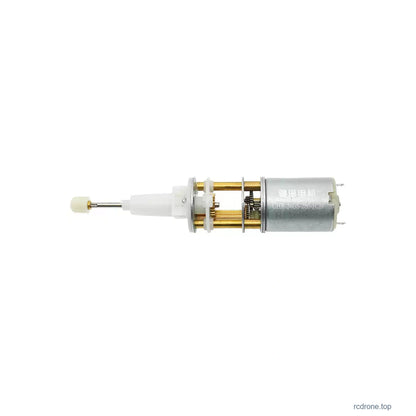

| 출력 샤프트 | 직경 2.5 mm, 일러스트된 추력 캡이 있는 원형 샤프트 |
| 후면 모터 직경 참조 | 23.9 mm |
| 순수 모터 질량 | 약 73 g, 액세서리 및 포장 제외 |
| 모션 변환 | 왕복 주기당 4회 회전 |
1CM 접미사는 모델을 식별합니다. 이는 보장된 10 mm 스트로크를 설정하지 않으며, 목록에는 14-15 mm 이동 참조와 105-120 mm 전체 길이 범위도 제공됩니다. 고정 이동 정지를 설계하기 전에 원본 도면과 실제 메커니즘 간격을 확인하십시오. 이 메커니즘은 무제한 연속 선형 이동을 제공하기보다는 이동을 반복합니다.

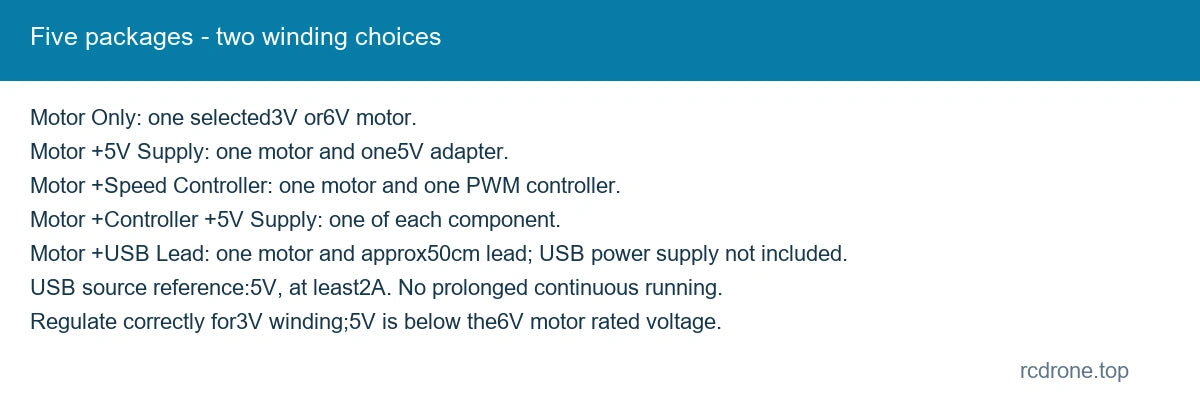

패키지 선택
| 패키지 | 포함된 하드웨어 |
|---|---|

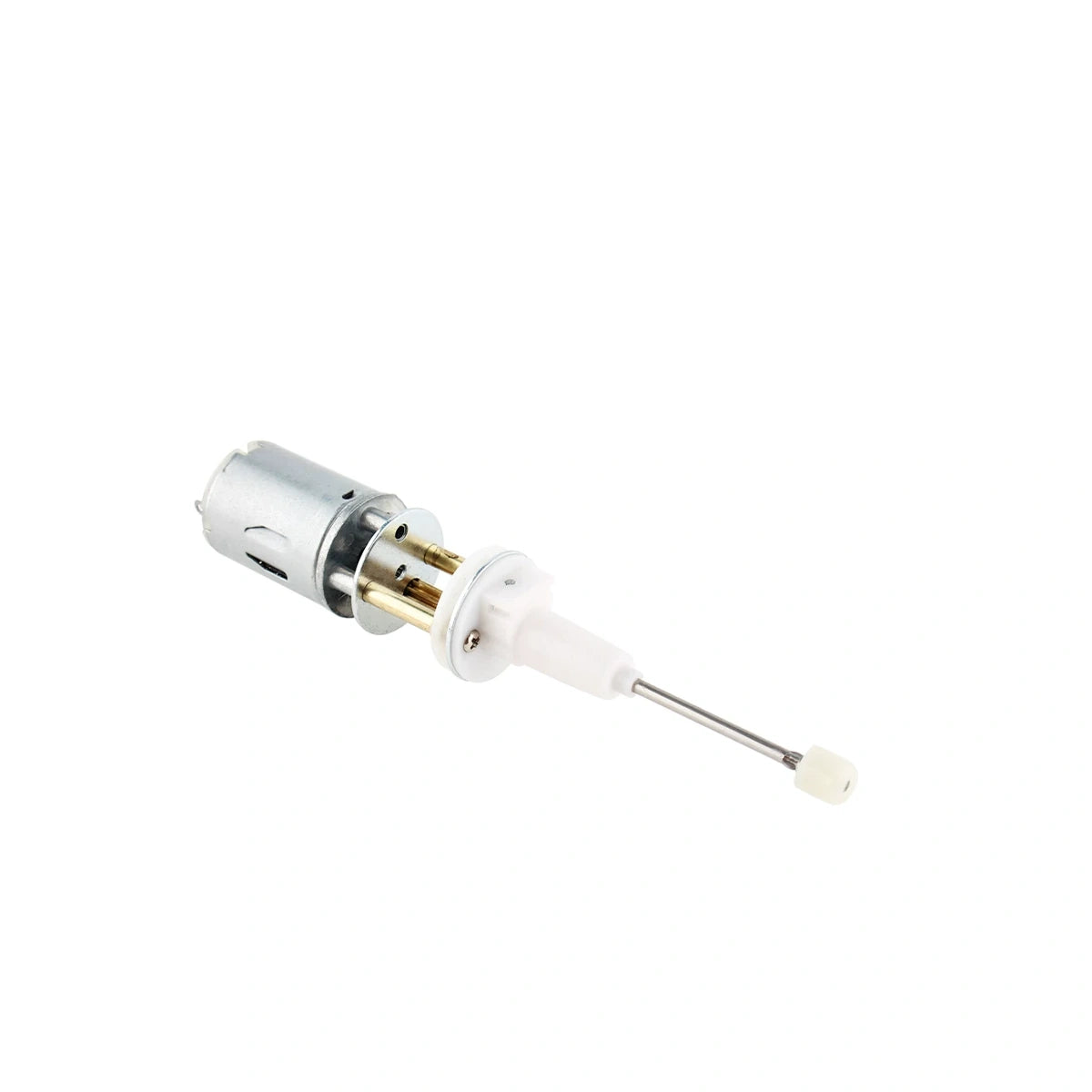

| 모터만 | 선택된 모터 1개 |

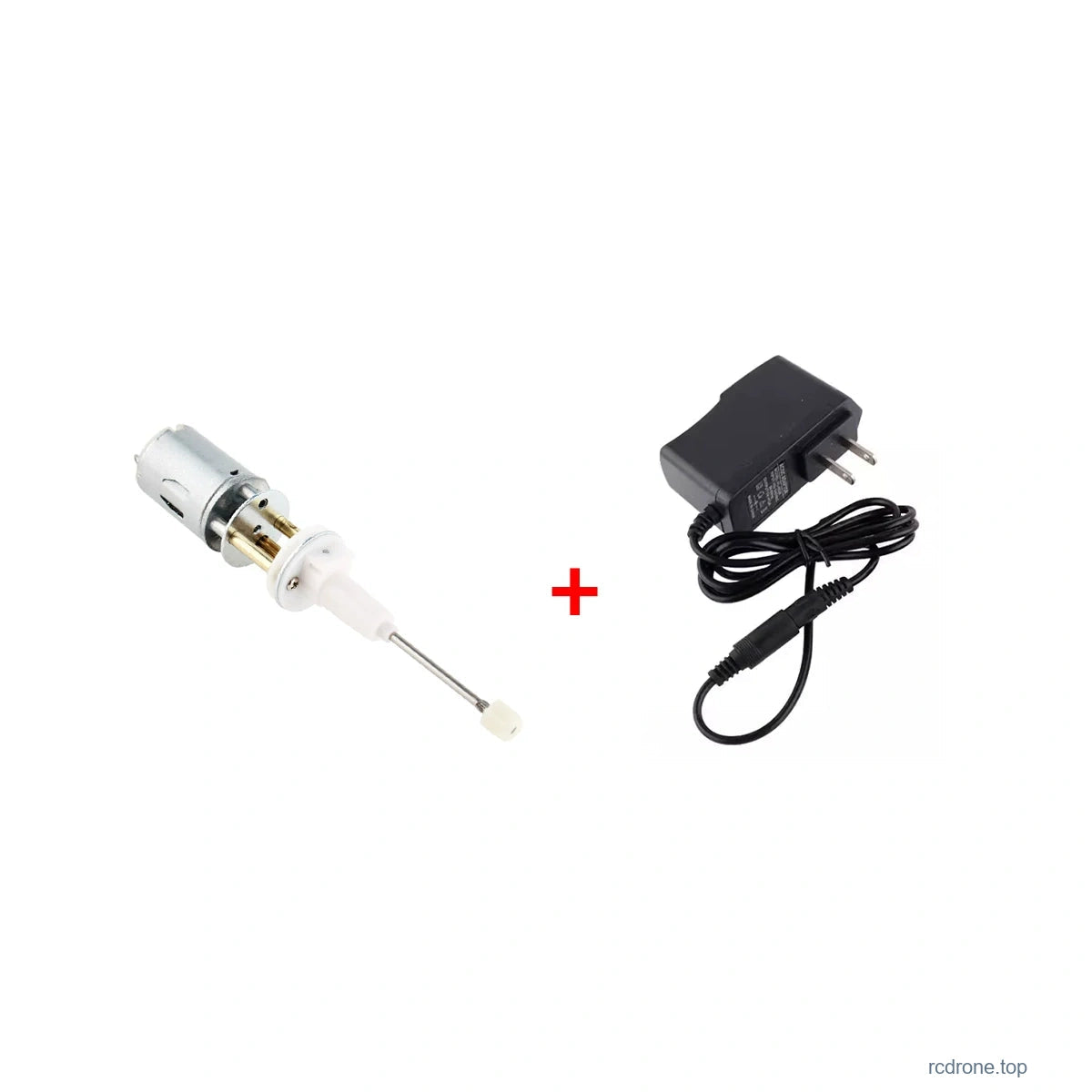

| 모터 + 5V 전원 공급 | 선택된 모터 1개와 5V 전원 공급 장치 1개 |

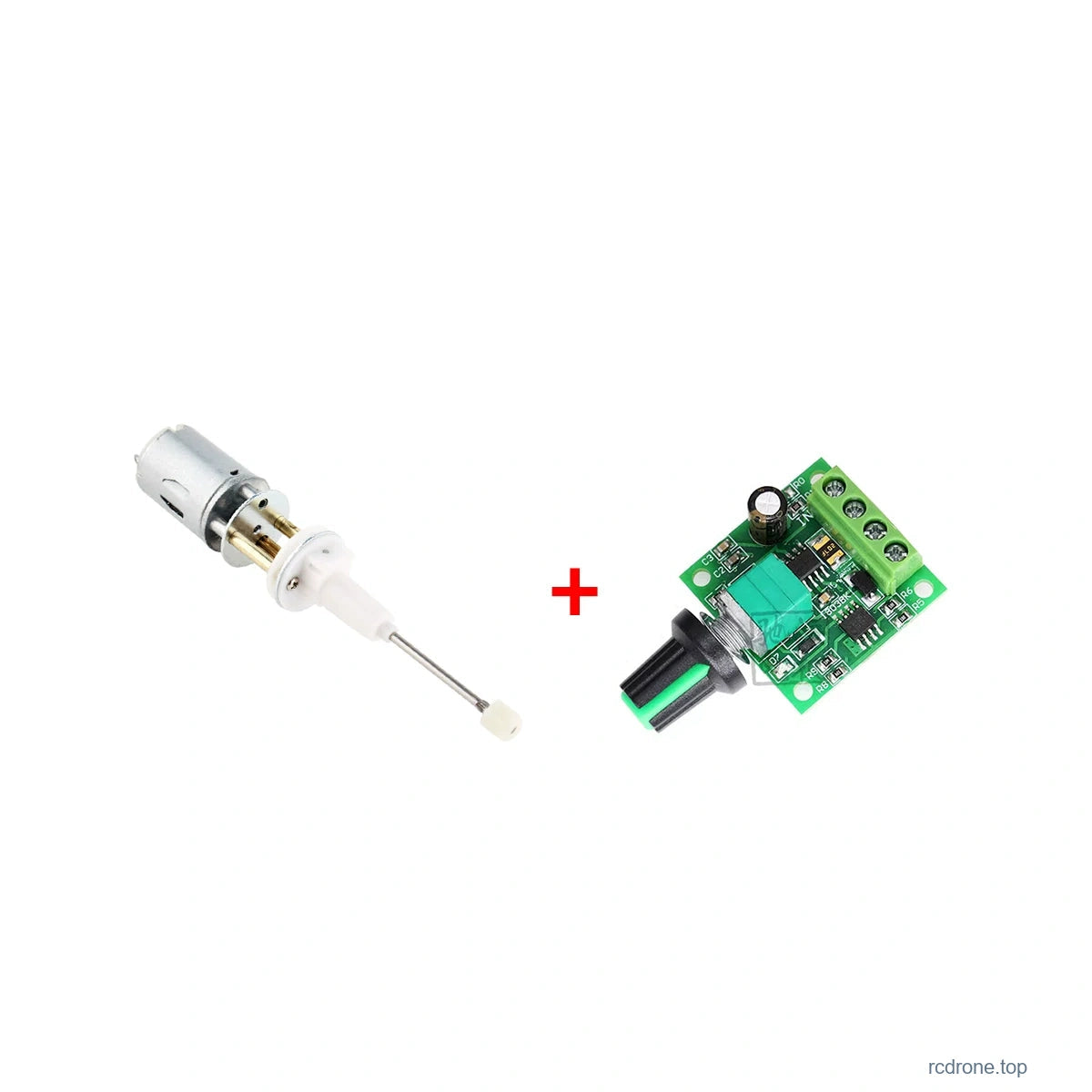

| 모터 + 속도 조절기 | 선택된 모터 1개와 PWM 속도 조절기 1개 |

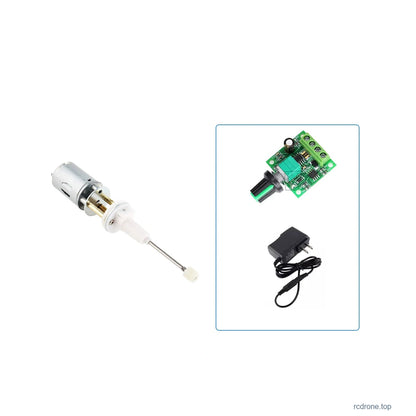

| 모터 + 컨트롤러 + 5V 전원 공급 | 선택된 모터 1개, PWM 컨트롤러 1개 및 5V 전원 공급 장치 1개 |

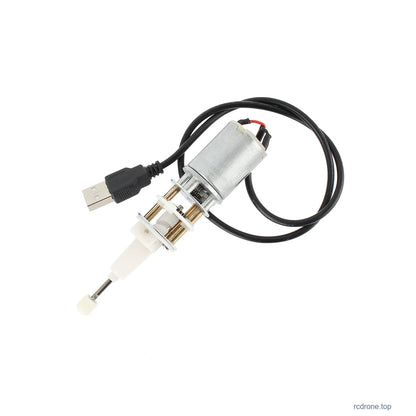

| 모터 + USB 리드 | 선택된 모터 1개와 약 50 cm USB 리드 1개; USB 전원 공급 장치는 포함되지 않음 |
전원 및 컨트롤러 호환성

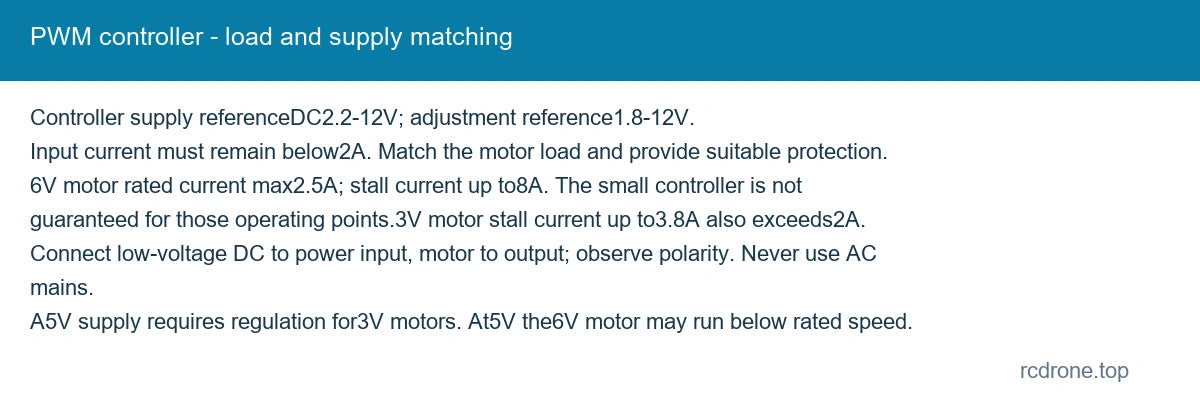

액세서리 공급은 5V입니다.적절한 규정을 사용하여 3V 모터를 사용하십시오. 5V를 정격 직류 전원으로 취급하지 마십시오. 6V 권선이 5V로 전원 공급될 경우, 명시된 정격 전압 성능 이하로 작동할 수 있습니다. 설명된 PWM 컨트롤러는 DC 2.2-12V 전원 참조, 1.8-12V 조정 참조 및 2A 이하의 입력 전류 요구 사항을 가지고 있습니다. 6V 모터를 최대 2.5A 정격 전류로 완전히 구동할 수 있거나 정지 상태에서 모터를 구동할 수 있다고 보장되지 않습니다. 실제 작동 부하에 맞추고 필요에 따라 적절한 전류 제한, 보호 및 별도로 정격된 전자 장치를 사용하십시오.

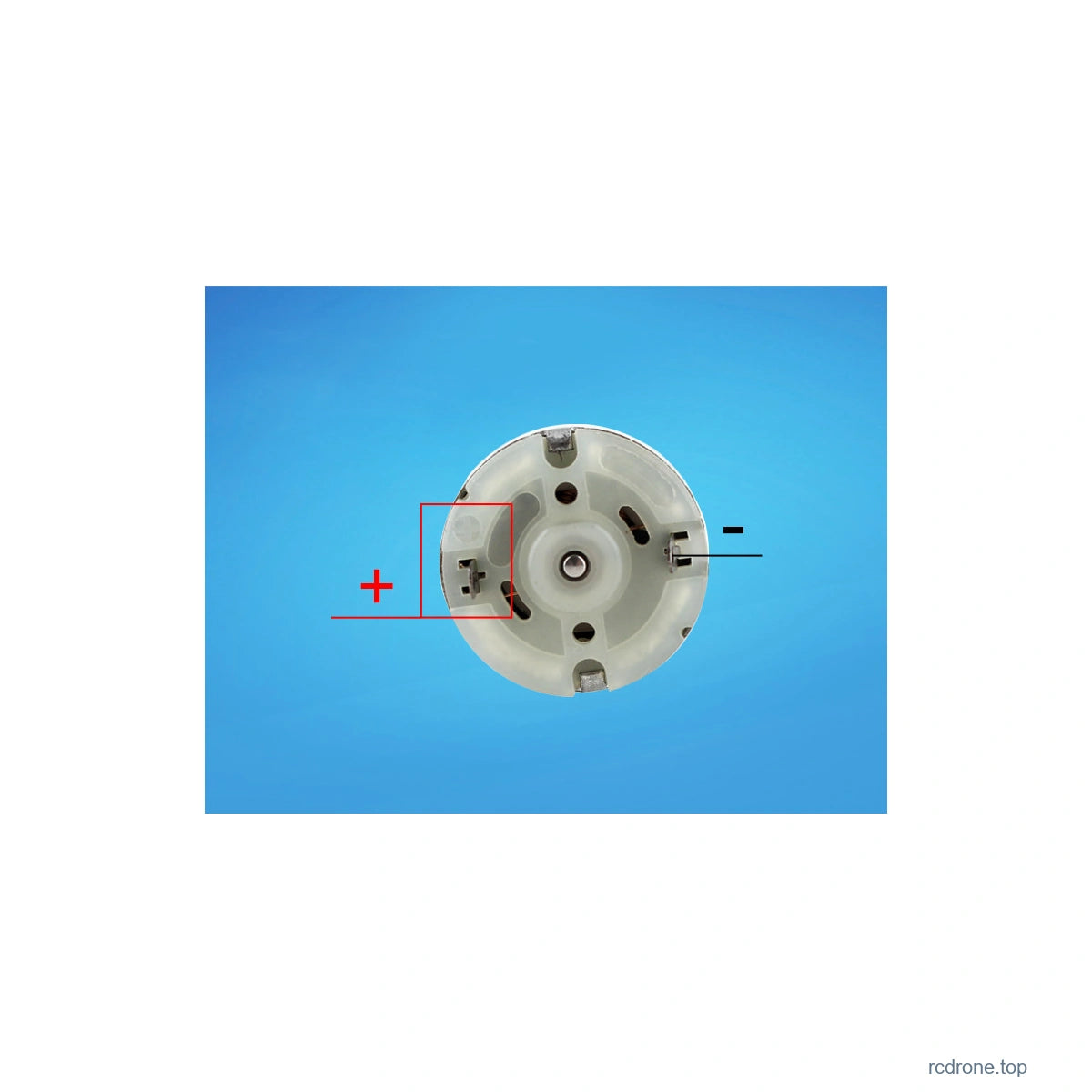

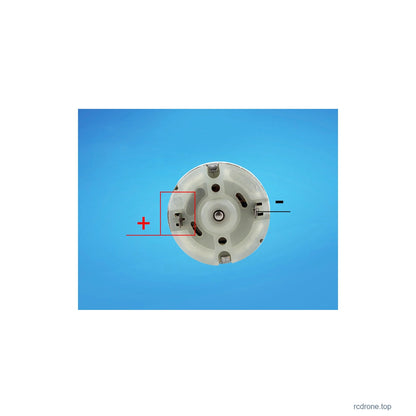

적절한 저전압 DC 전원을 컨트롤러 전원 단자에 연결하고 모터를 모터 출력 단자에 연결하십시오. 극성을 주의하십시오: 단자 사진은 빨간색이 플러스, 검은색이 마이너스를 표시합니다. 절대적으로 노출된 DC 모터나 컨트롤러를 가정용 AC 전원에 직접 연결하지 마십시오.USB 리드 참조는 최소 2A로 평가된 5V 전원 공급 장치를 권장하며, 장기간 연속 작동을 금지합니다. 이 권장 사항은 3V 권선의 전압 조절 필요성이나 정지 전류에 대한 보호 필요성을 제거하지 않습니다.
응용 프로그램 및 사용
일치하는 기기 메커니즘, 교육 시연 및 소형 왕복 테스트 장치에 적합합니다. 이동하는 샤프트에 대한 기계적 간격을 제공하십시오. 잦은 정지, 반복적인 갑작스러운 시작 및 잦은 전진/후진 전환은 서비스 수명을 단축시킬 수 있습니다. 연장 사용 전에 의도된 메커니즘에서 하중, 전압 및 온도를 확인하십시오.
자주 묻는 질문
1CM이 10mm 스트로크를 보장합니까?
아니요. 이는 소스 모델 접미사입니다; 치수 외피를 사용하고 설치에 대한 실제 이동 거리를 확인하십시오.
컨트롤러 패키지가 전체 정지 전류 기능을 제공합니까?
아니요. 2A 미만의 입력 참조는 하중 일치를 요구합니다; 모터 정지 전류는 더 높습니다.정상 작동 조건으로 스톨을 사용하지 마십시오.
모든 선택 항목에 모든 액세서리가 포함되어 있습니까?
아니요. 선택한 패키지에 명시된 항목만 포함됩니다. 두 전압 선택은 동일한 패키지 사진을 공유합니다.
