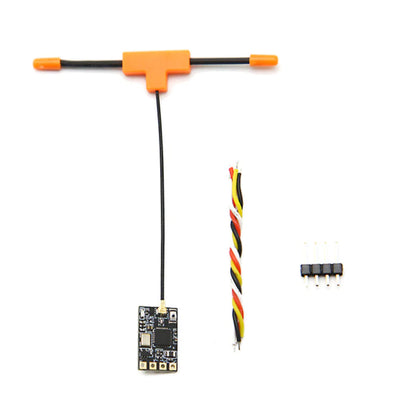

BetaFPV ELRS 나노 수신기

BETAFPV

$19.99 USD

할인 품절

세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.

RF 버전 ELRS 2.4GHz ELRS 915MHz ELRS 868MHz

케이블 길이 46mm 80mm 120mm

수량

전체 세부 정보 보기

개요

BETAFPV ELRS 나노 수신기는 ExpressLRS 프로젝트를 기반으로 하며, RC 애플리케이션을 위한 오픈 소스 RC 링크입니다. ExpressLRS는 CRSF(크로스파이어 직렬 프로토콜)를 사용하여 비행 컨트롤러와 통신하면서 속도, 지연 시간 및 범위에서 강력한 링크 성능을 달성하는 것을 목표로 합니다.

주요 특징

CRSF 직렬 출력 프로토콜을 사용하는 ExpressLRS 수신기
입력 전압: 5V
안테나 커넥터: U.FL MHF(보드 다이어그램에 IPEX MHF로 표시됨)
수신기 바인딩 방법: 전원을 3회 켜고 끄면 바인드 모드로 진입(LED가 빠르게 두 번 깜박이면 바인드 모드; 고정된 불빛은 바인드됨을 나타냄)
온보드 부품 레이블(다이어그램): LED, WiFi 안테나, 펌웨어 업그레이드 버튼
패드 레이블(다이어그램): RX, TX, VCC, GND

사양

무게	0.7 g (수신기 전용)
크기	12 mm * 19 mm
입력 전압	5 V
안테나 커넥터	U.FL MHF
주파수 대역 (2.4G 버전)	2.4GHz ISM
텔레메트리 전력 (2.4G 버전)	20 dBm (100 mW)
주파수 대역 (915MHz/868MHz 버전)	915MHz (FCC) / 868MHz (EU)

수신기 시리즈 비교 (BETAFPV ExpressLRS 수신기)

BETAFPV ExpressLRS 수신기에는 ELRS Lite, Nano, Micro 및 SuperD가 포함됩니다.

	SuperD RX	Micro RX	Nano RX	Lite RX
무게	1.1 g (RX 전용)	3.5 g (RX 전용)	0.7 g (RX 전용)	0.46 g (Flat V1.2)
안테나	U.FL + T 안테나	U.FL + T 안테나	U.FL + T 안테나	SMD 세라믹 안테나
MCU	ESP32-PICO-D4, 듀얼 SX1280	ESP8285	ESP8285	ESP8285
RF 칩	듀얼 SX1280 + 듀얼 PA	SX128X	SX1280 + PA, SX1276 + PA	SX128X
주파수	2.4GHz ISM	2.4GHz ISM	2.4GHz ISM, 915MHz (FCC), 868MHz (EU)	2.4GHz ISM
텔레메트리 전력	100 mW	17 mW	100 mW	17 mW
직렬 출력 프로토콜	CRSF	PWM 또는 CRSF	CRSF	CRSF
모델 유형	FPV 드론, 고정익 항공기	고정익 항공기, 헬리콥터, RC 자동차, RC 보트	FPV 드론	우프 드론

다이어그램 노트 (펌웨어 & 바인딩)

펌웨어 노트: BETAFPV에서 제조한 나노 수신기 및 모듈은 ELRS 3.3.0입니다.
제안: 모듈 및 수신기를 ELRS 3.3.0으로 업그레이드하십시오; TX 모듈과 수신기는 성공적으로 일치하기 위해 동일한 ELRS 버전이어야 합니다.
노트에 따르면: 2.4G 나노 TX 모듈은 500 Hz 새로 고침 속도를 지원합니다.
노트에 따르면: 나노 모듈의 버튼을 3번 짧게 눌러 바인딩 상태로 들어갑니다.

구성 & 바인딩

ExpressLRS는 수신기와 비행 컨트롤러. 간에 Crossfire 직렬 프로토콜(CRSF)을 사용합니다. 비행 컨트롤러가 CRSF 직렬 프로토콜을 지원하는지 확인한 후, Betaflight에서 해당 UART를 직렬 RX로 활성화하고 수신기 프로토콜을 CRSF로 설정하십시오. 텔레메트리는 선택 사항이며 텔레메트리에 사용되는 전송 슬롯으로 인해 스틱 업데이트 속도를 줄일 수 있습니다.

배선(도면에 표시된 대로): FC TX → RX, FC RX → TX, 5V → 5V, GND → GND
바인딩 단계: 나노 수신기를 세 번 연결 및 분리(전원 사이클)합니다; 빠른 이중 깜박임 LED는 바인딩 모드를 나타냅니다; 고정된 불빛은 바인딩됨을 나타냅니다.
참고: 한 번 바인딩하면 재전원 후 자동 재연결을 위한 바인딩 정보가 저장됩니다.

설정, 배선 또는 펌웨어 플래싱에 대한 지원이 필요하면 support@rcdrone.top or에 문의하거나 https://rcdrone.top/. 를 방문하십시오.
