EYOU PP11 시리즈 24V 브러시리스 플래네터리 기어 모터, 36:1

EYOU PP11 시리즈 24V 브러시리스 플래네터리 기어 모터, 36:1

EYOU

$375.00 USD

$375.00 USD

판매 매진

세금이 포함되어 있습니다. 해운 결제 시 계산됩니다.

버전 PP11-36 PP11D-36 PP11L-36

수량

전체 세부정보 보기

개요

EYOU PP11 시리즈는 36:1 행성 기어박스를 갖춘 24 V 브러시리스 행성 기어 모터 패밀리로, PP11-36, PP11D-36 및 PP11L-36 버전으로 제공됩니다.

특징

36:1 감속비를 가진 브러시리스 행성 기어 모터.
모든 나열된 버전에서 52 mm 직경 및 36:1 감속비.
지정된 백래시 12 아크분, 소음 70 dB 이하, 온도 범위 −20에서 80 °C.

사양

매개변수	PP11-36	PP11D-36	PP11L-36
모터 유형	브러시리스 토크 모터	브러시리스 토크 모터	브러시리스 토크 모터
기어박스 유형	행성 기어박스	행성 기어박스	행성 기어박스
직경	52 mm	52 mm	52 mm
길이	64 mm	61 mm	82 mm
무게	391 g	436 g	517 g
감속비	36:1	36:1	36:1
백래시	12 아크분	12 아크분	12 아크분
소음	<70 dB	<70 dB	<70 dB
온도 범위	−20 to 80 °C	−20 to 80 °C	−20 to 80 °C
작동 전압	24 V	24 V	24 V
최대 전력	60 W	60 W	72 W
정격 속도	50 rpm	50 rpm	50 rpm
정격 토크	6.6 N·m	6.6 N·m	12 N·m
최대 토크	14 N·m	14 N·m	18 N·m
토크 상수	2.2 N·m/A	2.2 N·m/A	6 N·m/A
축 방향 하중 용량	1605 N	1605 N	1605 N
방사 하중 용량	3150 N	3150 N	3150 N

설치 도면 및 장착 호출

치수 및 장착 참조 세부정보에 대한 버전별 설치 도면을 선택하십시오. 아래의 도면 호출은 사양 표의 요약 길이 값과 별도로 유지됩니다.

PP11-36

도면 호출	값
전체 길이	63.6 ±0.05
끝단 치수	4 ±0.05
원통형 직경	Ø33 h7; Ø52 h7
앞쪽 원형 치수	Ø46; Ø24
특징	Ø16 H7
앞쪽 장착 패턴	6-M3 나사 구멍; 6-Ø3.2 구멍, 7.5 깊이; 6-M3 구멍, 10 깊이; 6-Ø3.2개의 구멍, 3 깊이
반대면 장착	4-M3 구멍, 20 깊이; Ø43 원형 치수

PP11D-36

도면 호출	값
전체 길이	58.43 ±0.05
하부 차원	50.6 ±0.05
원통형 특징	Ø18 h7; Ø32 h7
원형 치수	Ø24; Ø46
배치 치수	전체 65; 25; 7.5; 32; 40
장착 패턴	6-M3 구멍; 6-M3 구멍, 8 깊이; 6-M3 구멍, 3 깊이; 4-M3 구멍, 8 깊이
하부 조립 세부사항	표시된 커넥터 또는 단자 블록

PP11L-36

도면 호출	값
전체 길이	78.1 ±0.05
끝단 치수	4 ±0.05
원통형 직경	Ø33 h7; Ø52 h7
전면 원형 치수	Ø46; Ø24
특징	Ø16 H7
전면 장착 패턴	6-M3 나사 구멍; 6-Ø3.2 구멍, 7.5 깊이; 6-M3 구멍, 10 깊이; 6-Ø3.2개의 구멍, 3 깊이
반대면 장착	4-M3 구멍, 20 깊이; Ø43 원형 치수

PP11 — 설치 도면 (PDF)

PP11D — 설치 도면 (PDF)

PP11L — 설치 도면 (PDF)

응용 분야

휴머노이드 로봇
로봇 팔
외골격
4족 보행 로봇
AGV 차량
ARU 로봇

시각적 세부사항

제품 보기

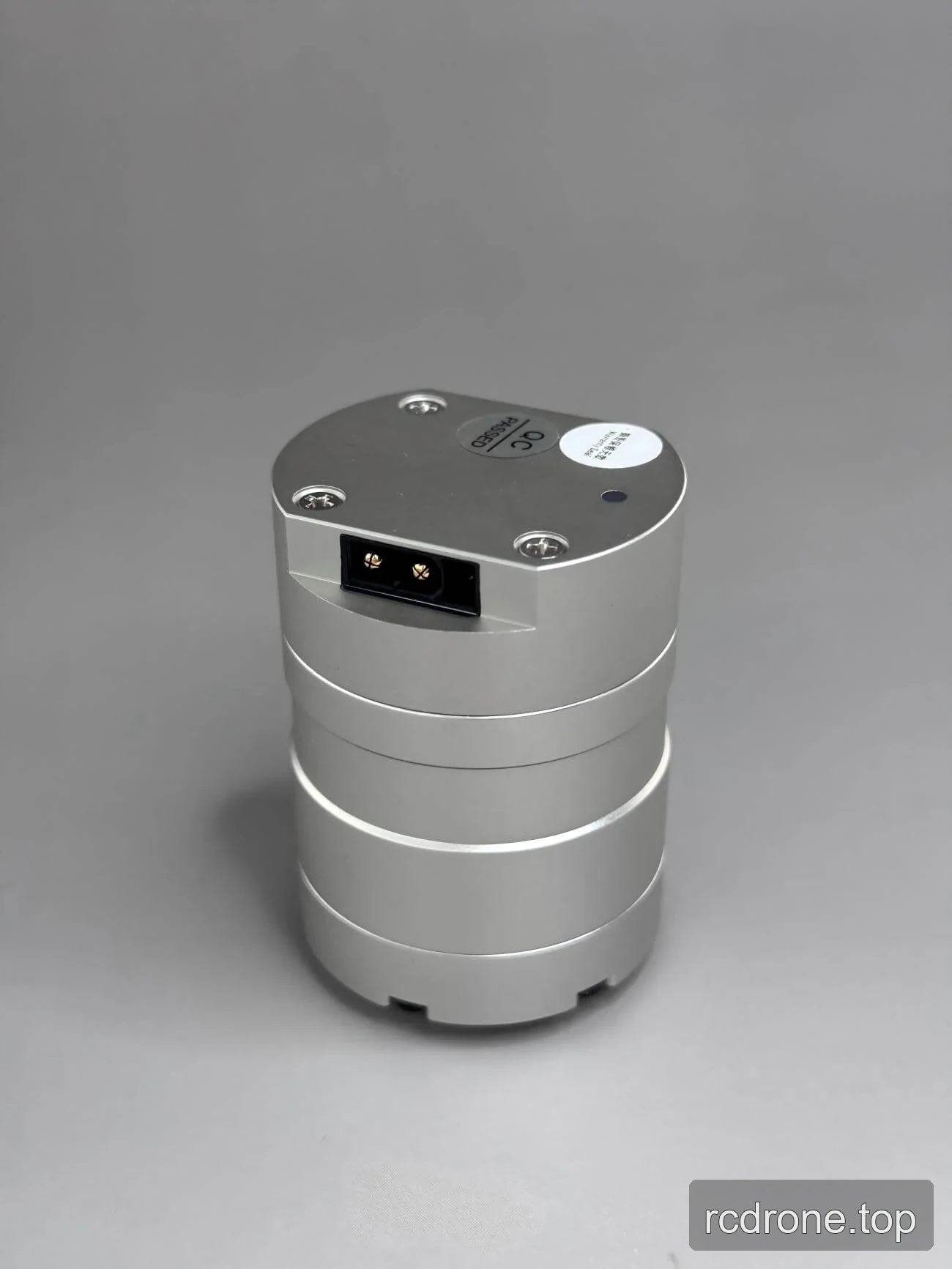

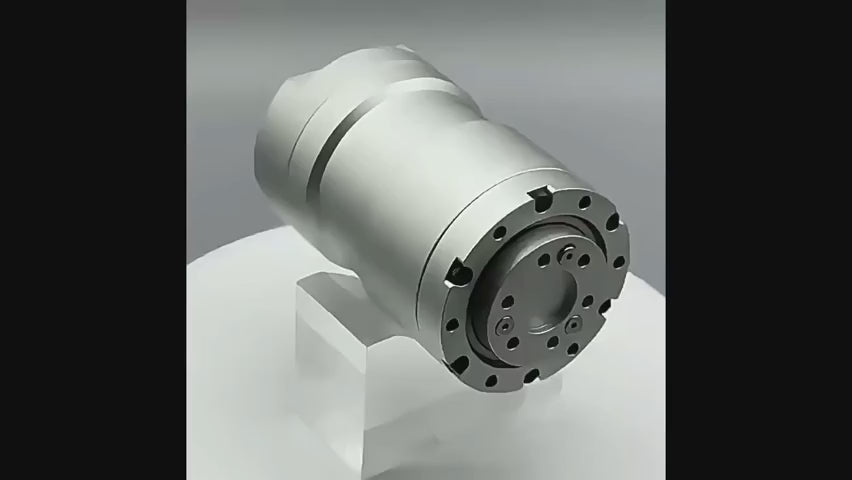

EYOU PP11 motor with cylindrical housing and side electrical connector — 모터는 하우징 측면에 두 개의 접촉 전기 커넥터가 recessed 되어 있습니다. EYOU PP11 모터는 단계가 있는 섹션과 원형 장착 면을 가진 원통형 금속 하우징을 가지고 있습니다.

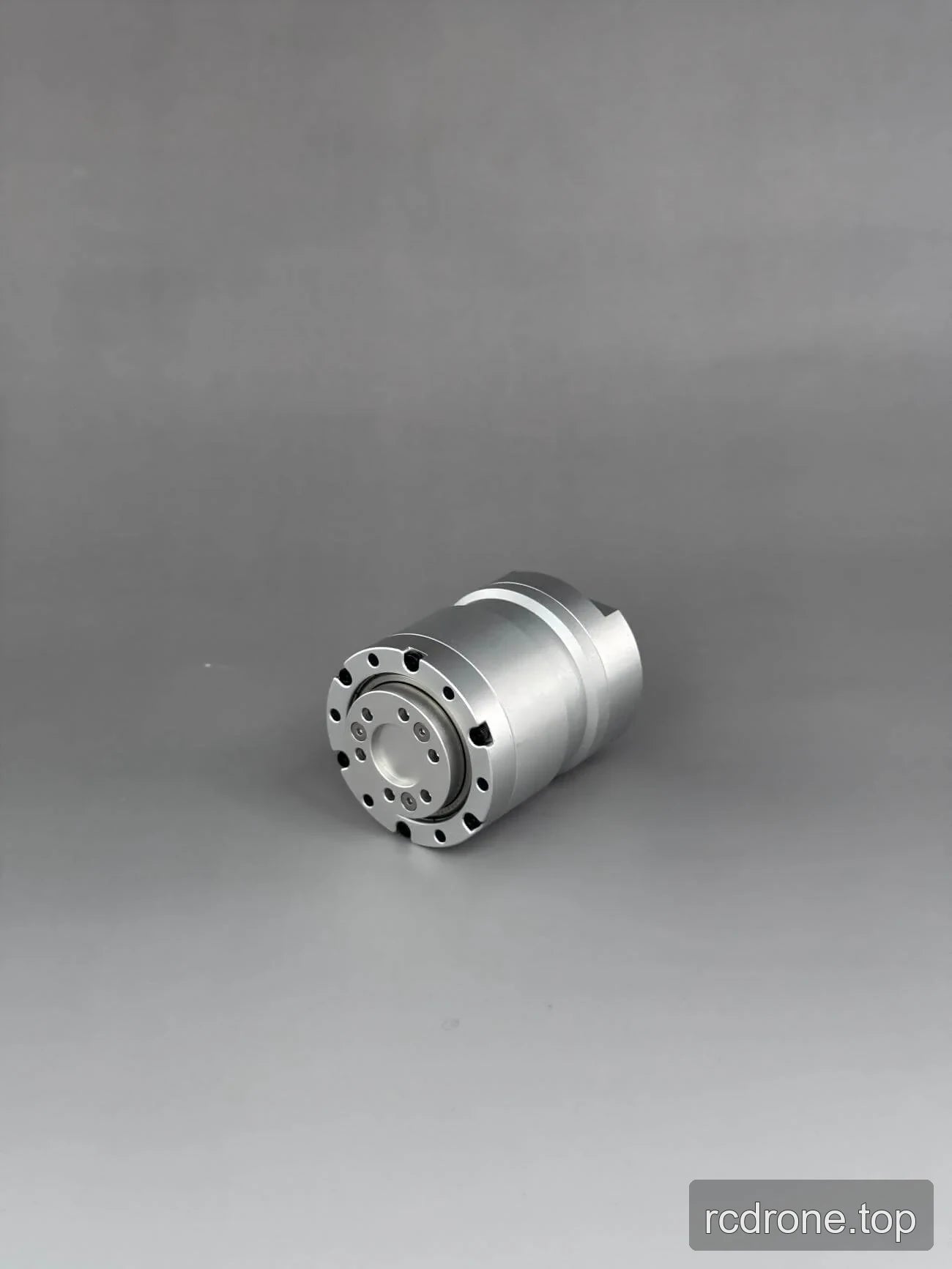

EYOU PP11 motor circular mounting flange with bolt holes — 모터에는 여러 개의 고르게 간격을 둔 장착 구멍이 있는 원형 끝 플랜지가 포함되어 있습니다.원형 끝 플랜지는 중앙에 오목한 개구부와 내부 볼트 패턴을 가지고 있습니다.

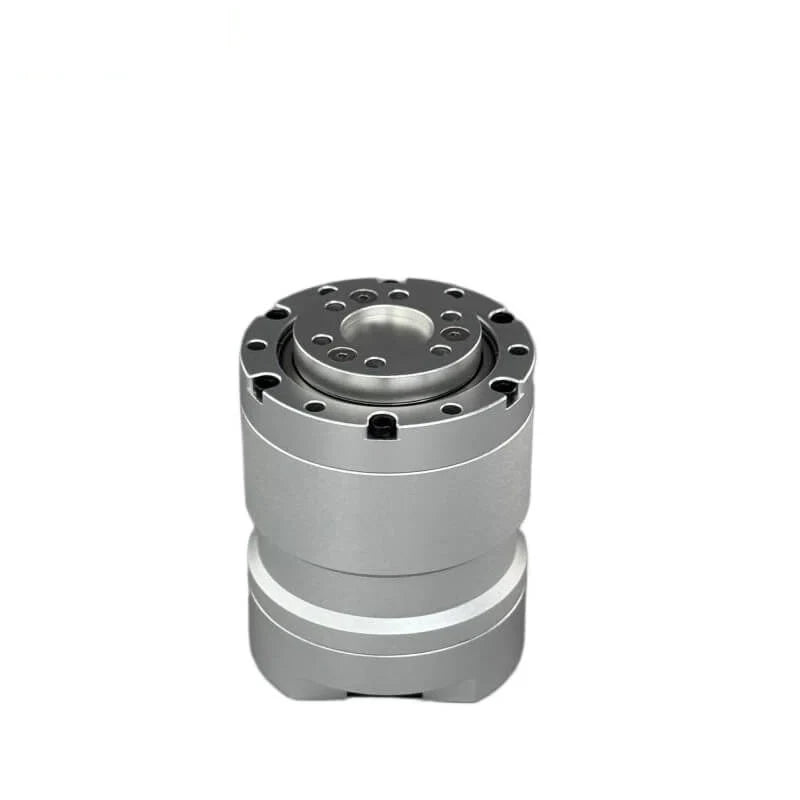

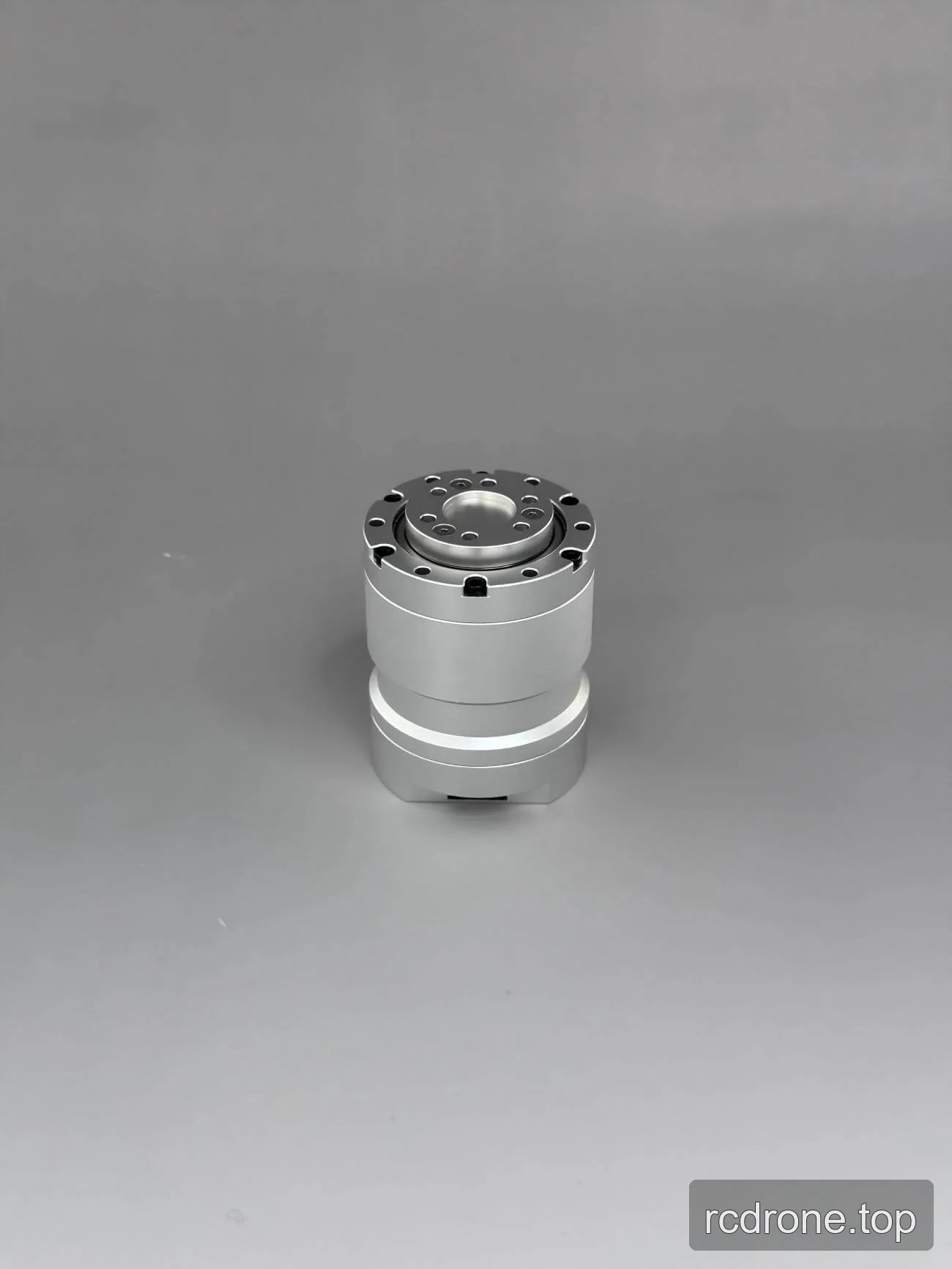

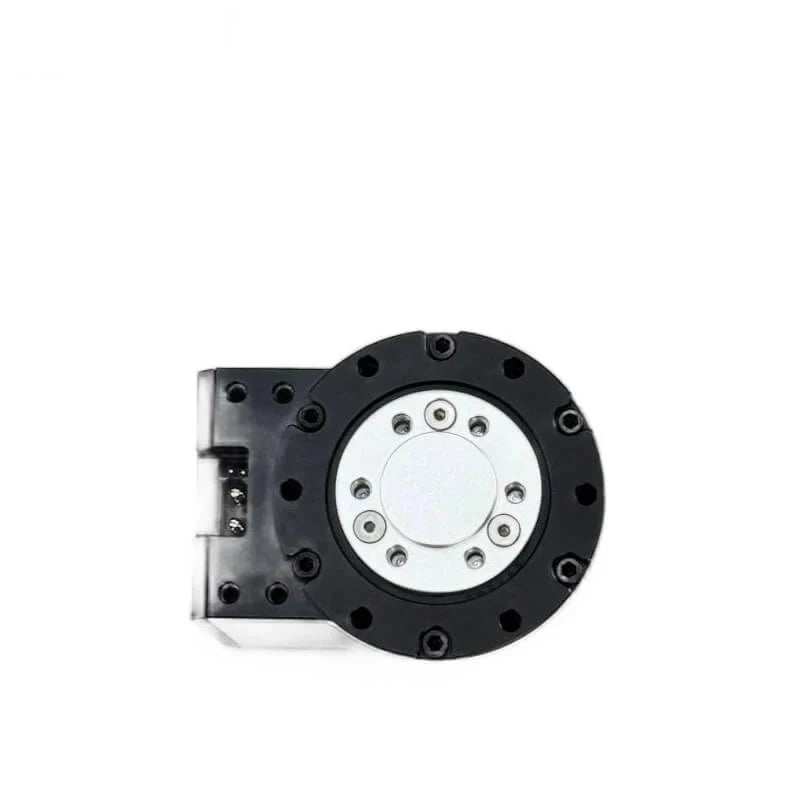

EYOU PP11 motor upright view with stepped cylindrical housing — 모터는 여러 개의 주변 구멍과 높이 있는 중앙 플레이트가 있는 원형 상부 장착면을 가지고 있습니다. 하우징은 좁은 하단 섹션이 있는 단계형 원통형 프로필을 가지고 있습니다.

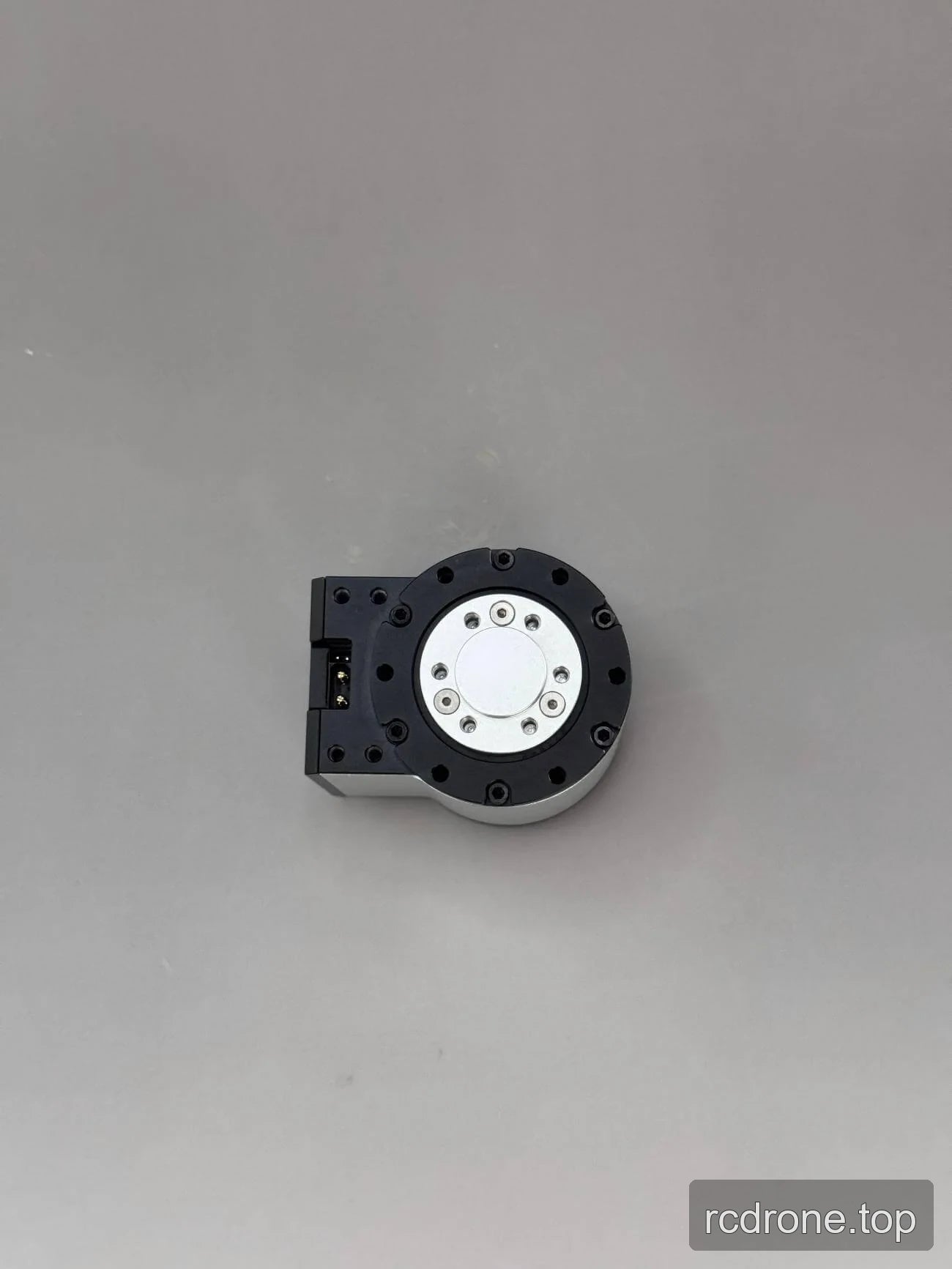

Black-and-silver motor housing with circular mounting face and connector — 모터 하우징의 측면에는 오목한 두 접점 전기 커넥터가 있습니다. 모터 하우징은 여러 개의 방사형 구멍과 패스너가 있는 원형 장착면을 가지고 있습니다.

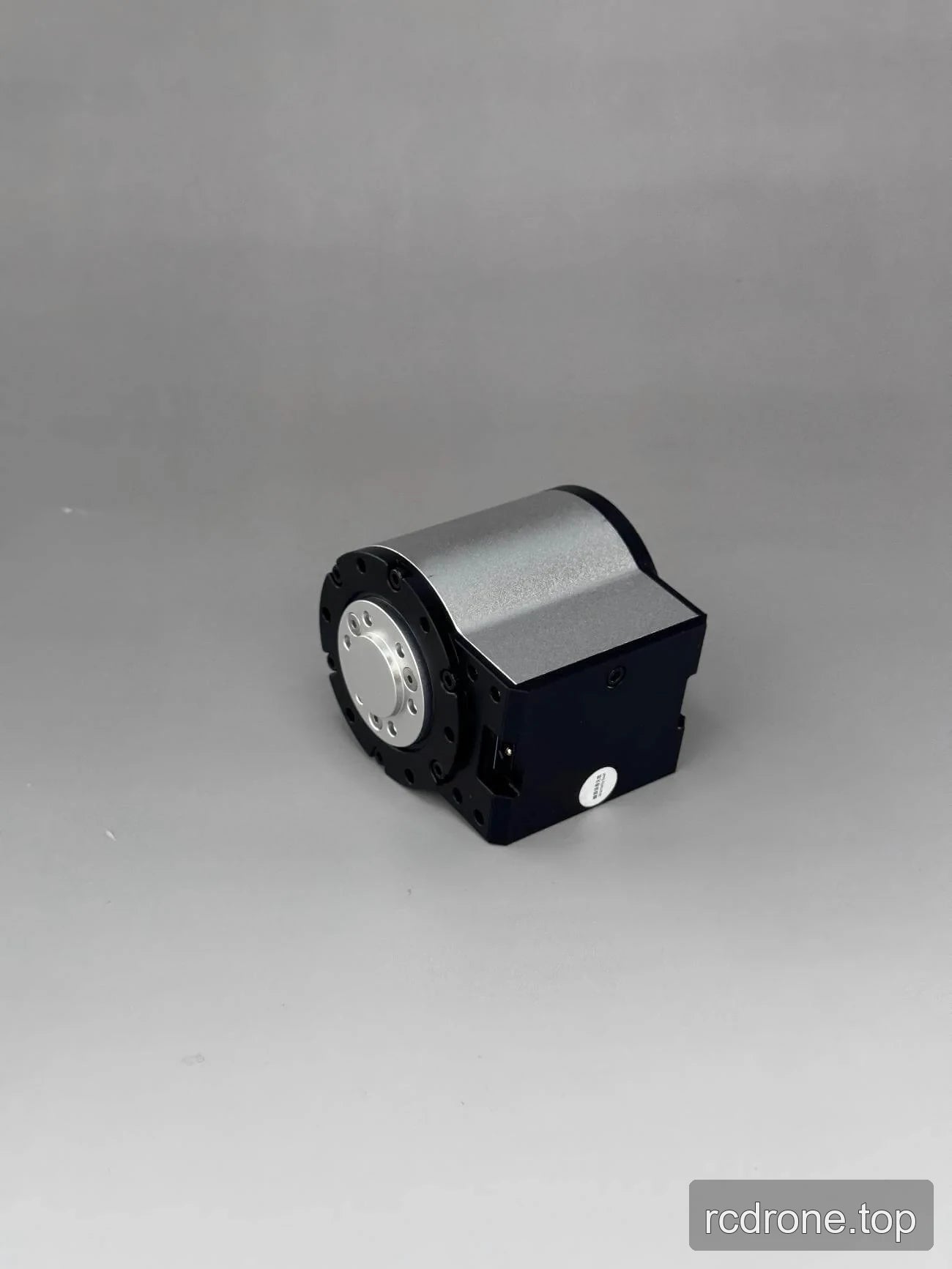

Enclosed motor assembly with silver cover and black mounting base — 장착 끝에는 여러 개의 구멍과 패스너가 있는 원형 플랜지가 있습니다. 검은색 베이스의 측면에는 오목한 전기 커넥터가 보입니다.

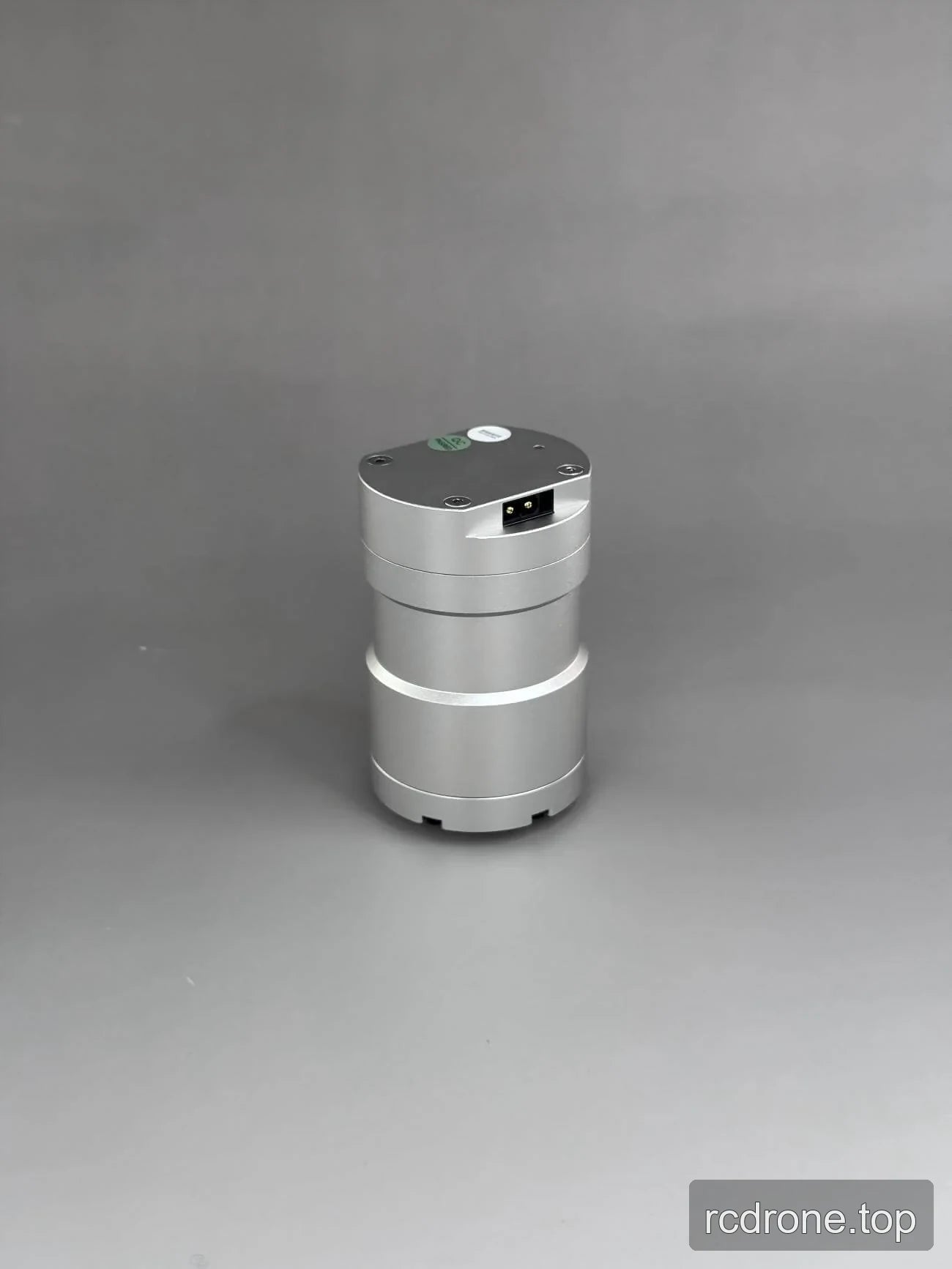

Silver stepped cylindrical motor housing with upper connector — 두 접점 전기 커넥터가 하우징의 상단 측면에 통합되어 있습니다. 모터는 원형 상단 덮개가 있는 단계형 원통형 은색 하우징을 가지고 있습니다.

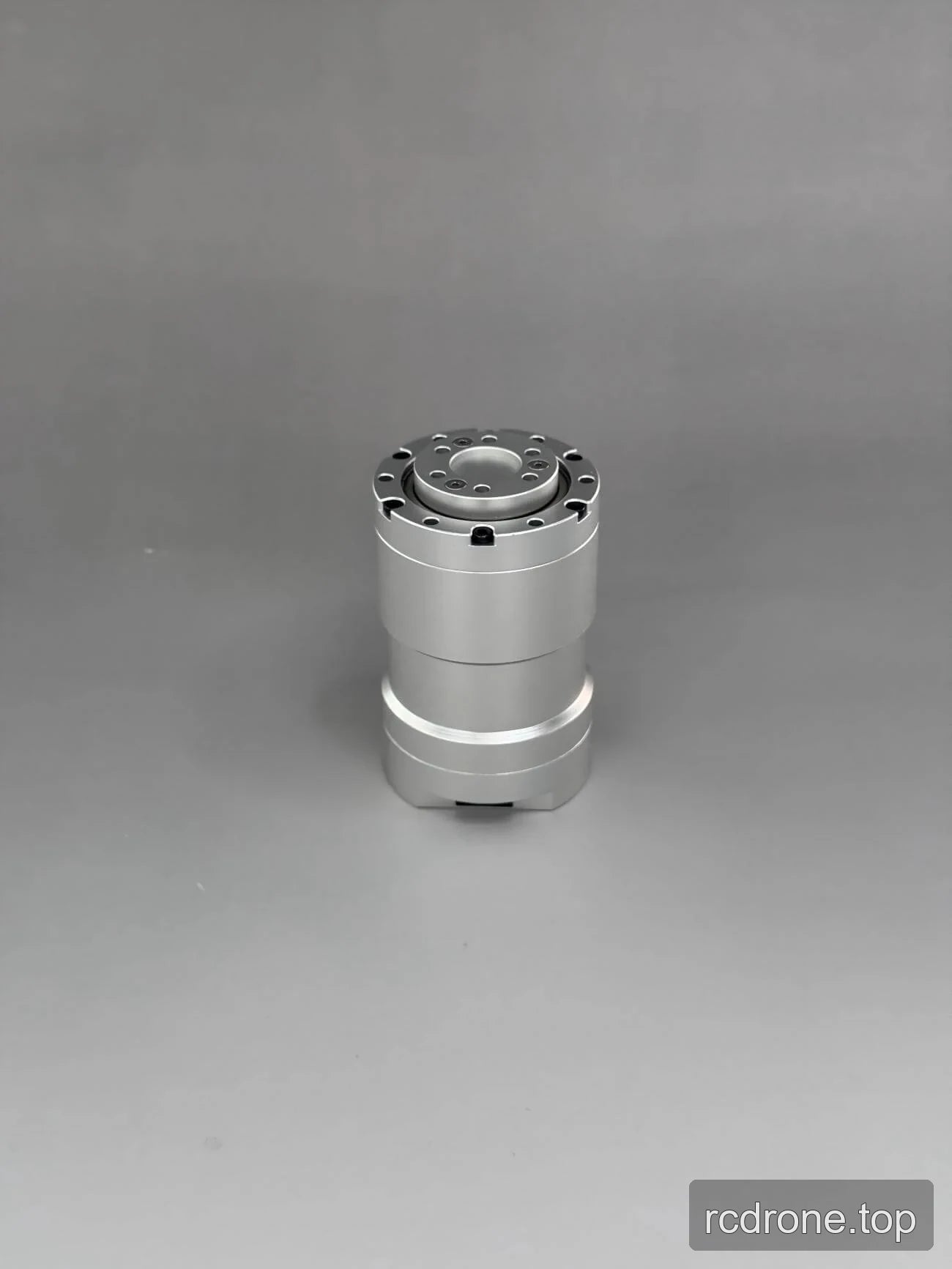

Silver EYOU PP11 motor housing and circular mounting flange — EYOU PP11 모터는 원통형의 은색 하우징과 원형 다중 구멍 장착 플랜지를 가지고 있습니다.

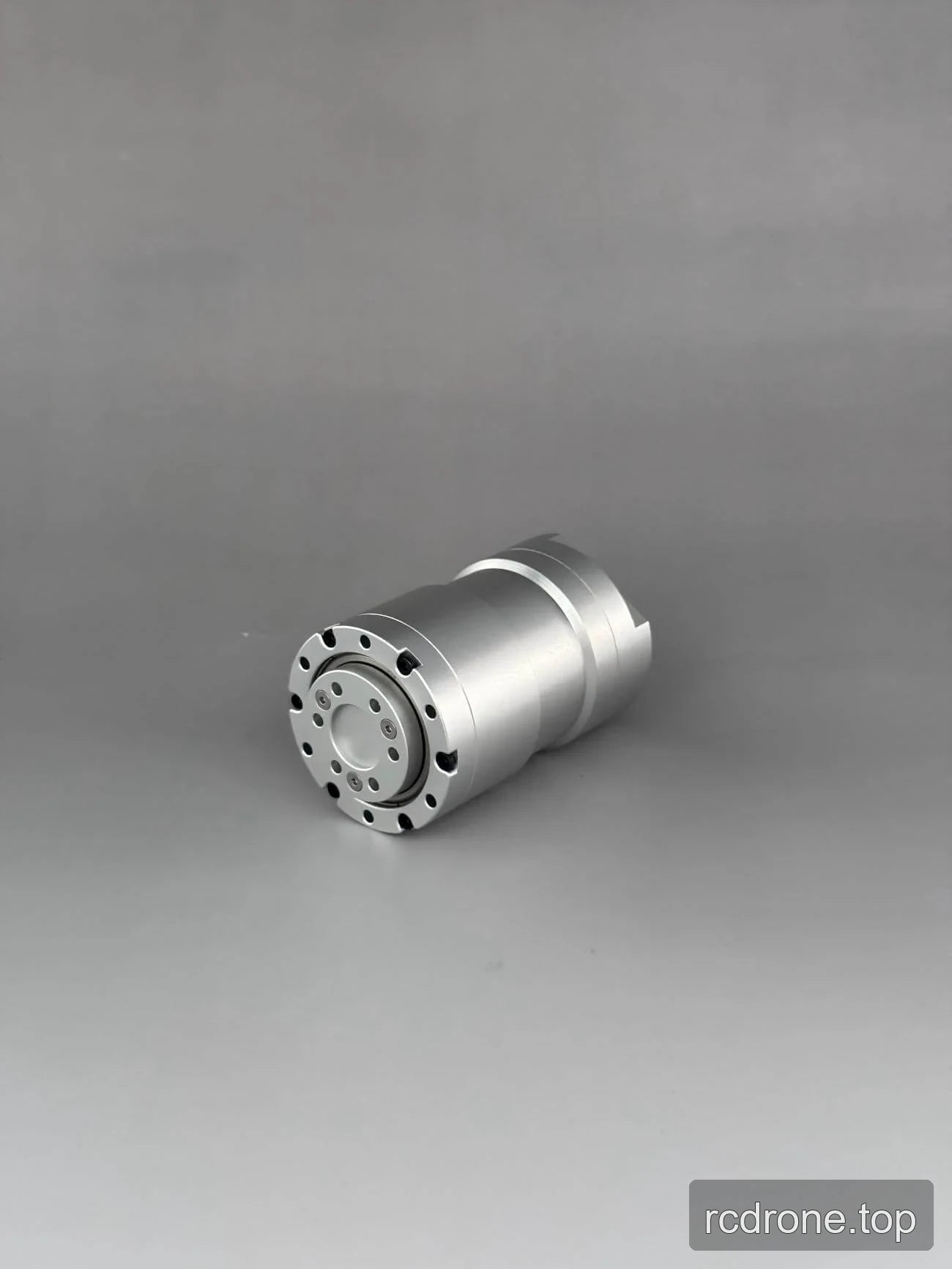

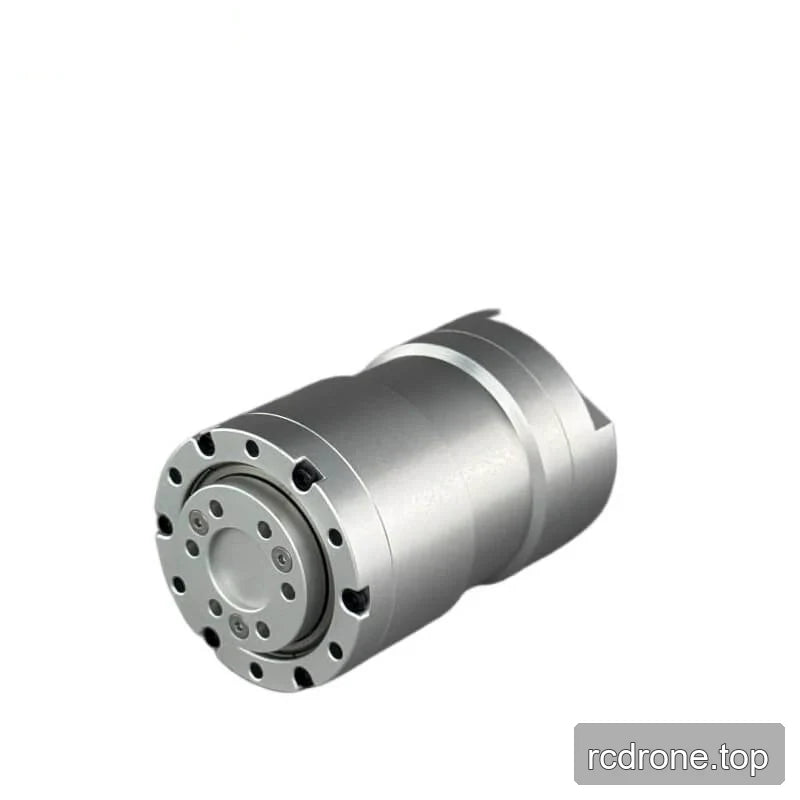

Silver EYOU PP11 motor horizontal view with front mounting face — EYOU PP11 모터는 원통형의 은색 하우징과 여러 개의 볼트 구멍이 있는 원형 전면 장착면을 가지고 있습니다.

인터페이스 및 연결

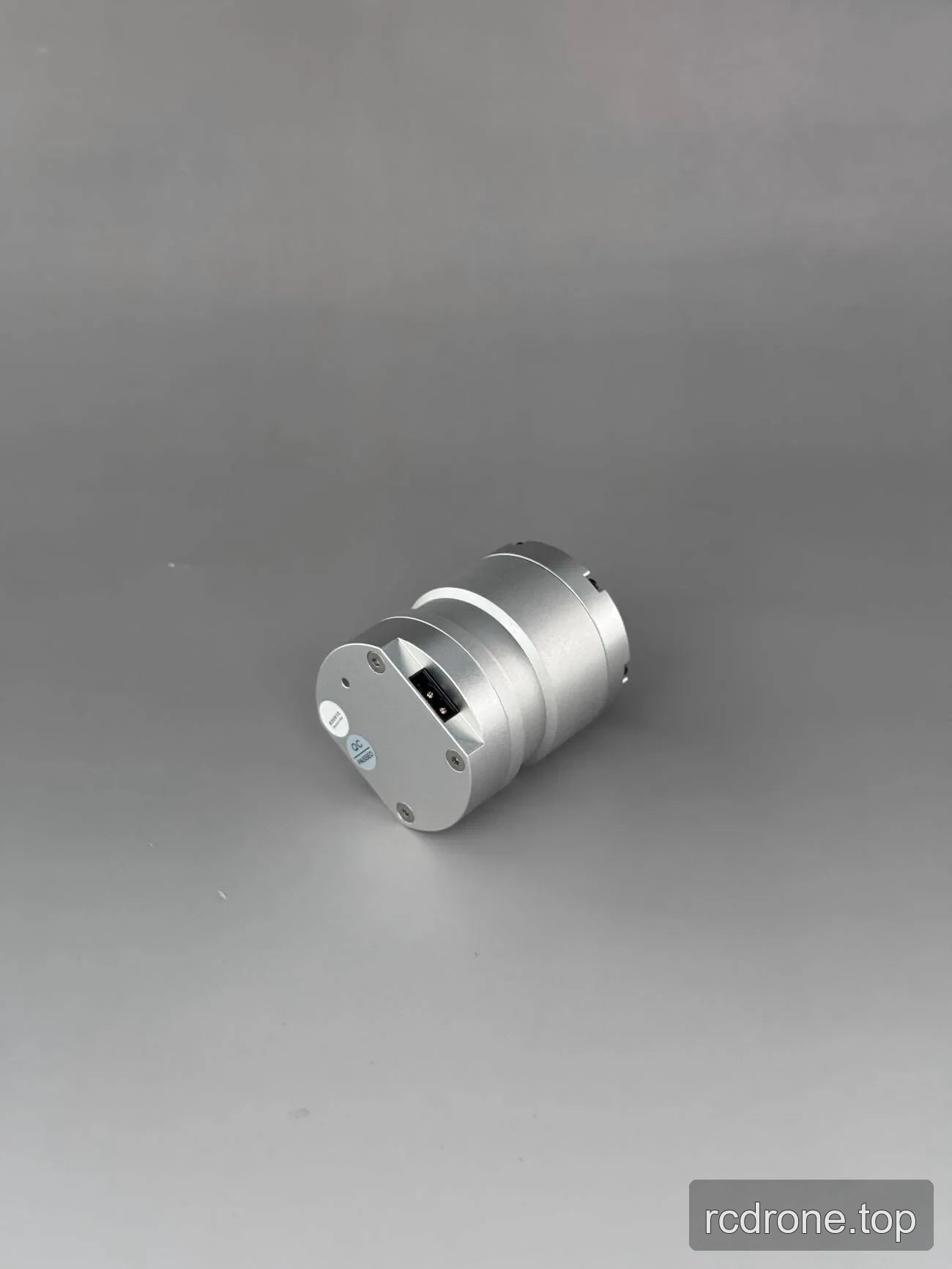

EYOU PP11 motor rear-side housing view with recessed connector — 모터는 하우징의 한쪽 끝 근처 측면 컷아웃에 위치한 두 개의 접점을 가진 전기 커넥터를 가지고 있습니다. 모터 하우징은 별도의 끝 부분과 원형 플랜지를 가진 원통형 본체를 사용합니다.

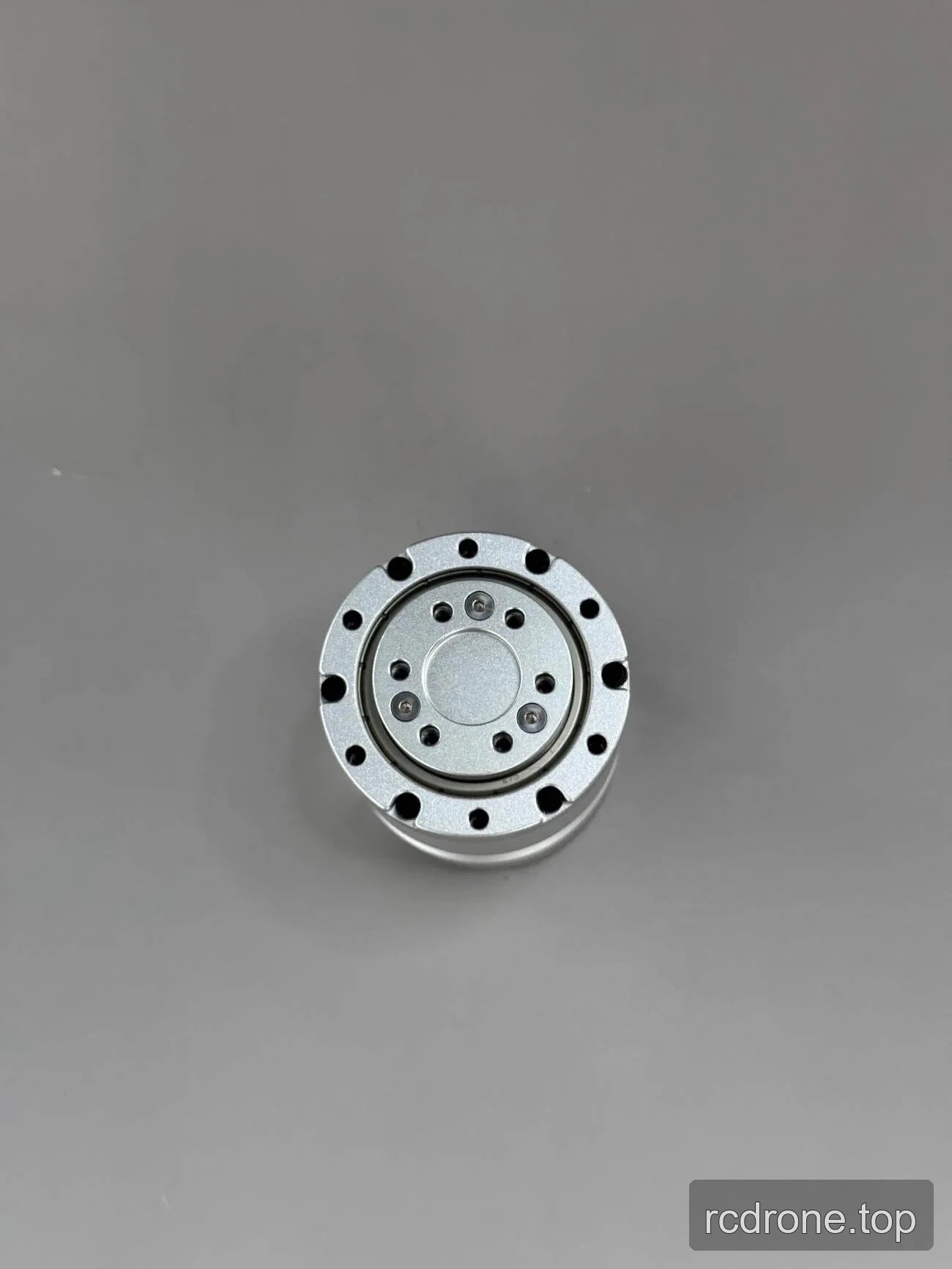

EYOU PP11 motor front flange with concentric mounting-hole pattern — 모터는 외부 장착 구멍의 원형 전면 플랜지와 별도의 내부 링의 작은 구멍을 가지고 있습니다. 전면 플랜지는 중앙에 원형 면이 있고, 그 주위에 오목한 링이 있습니다.

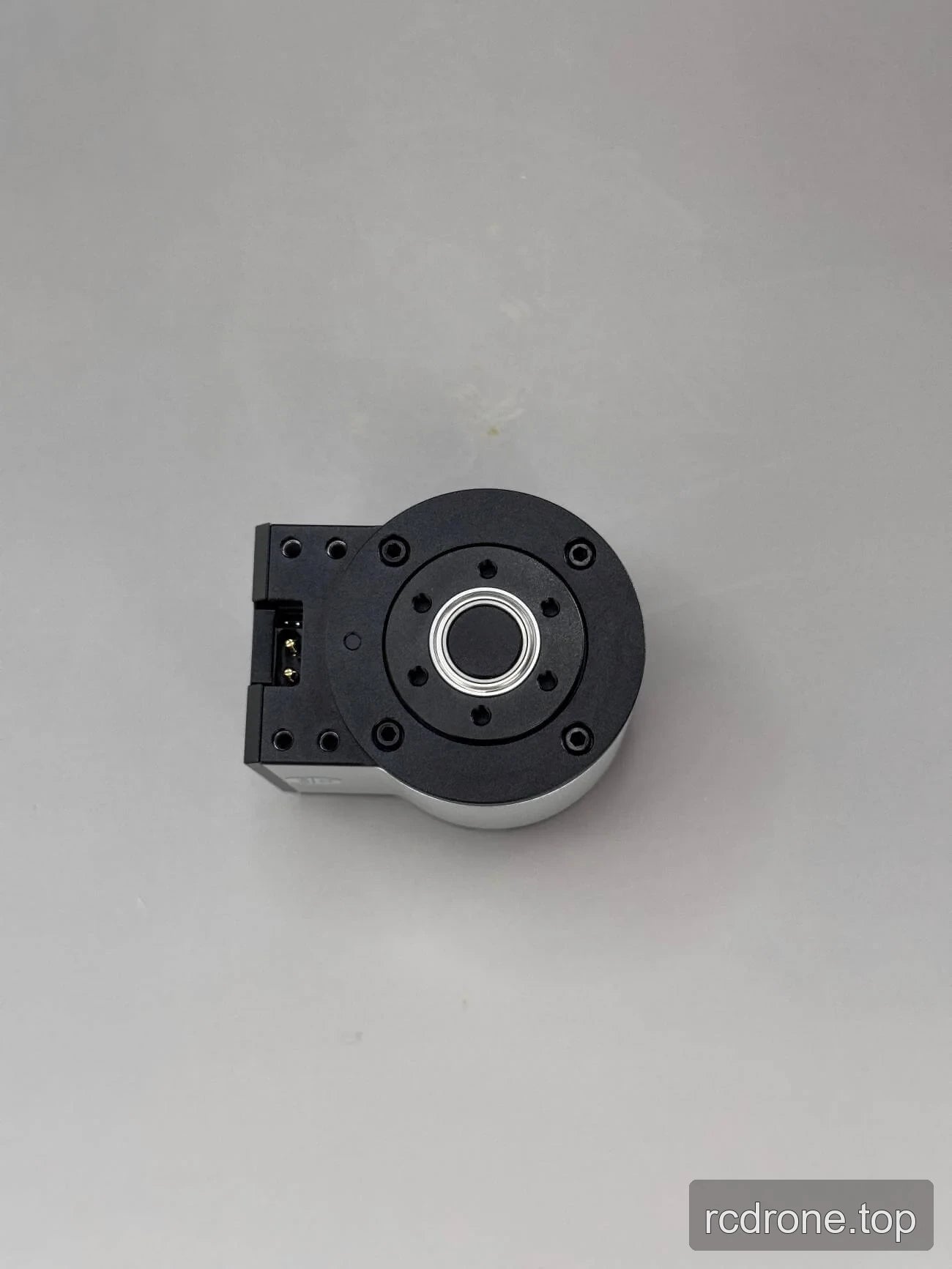

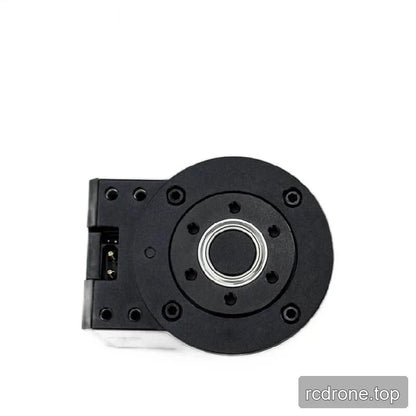

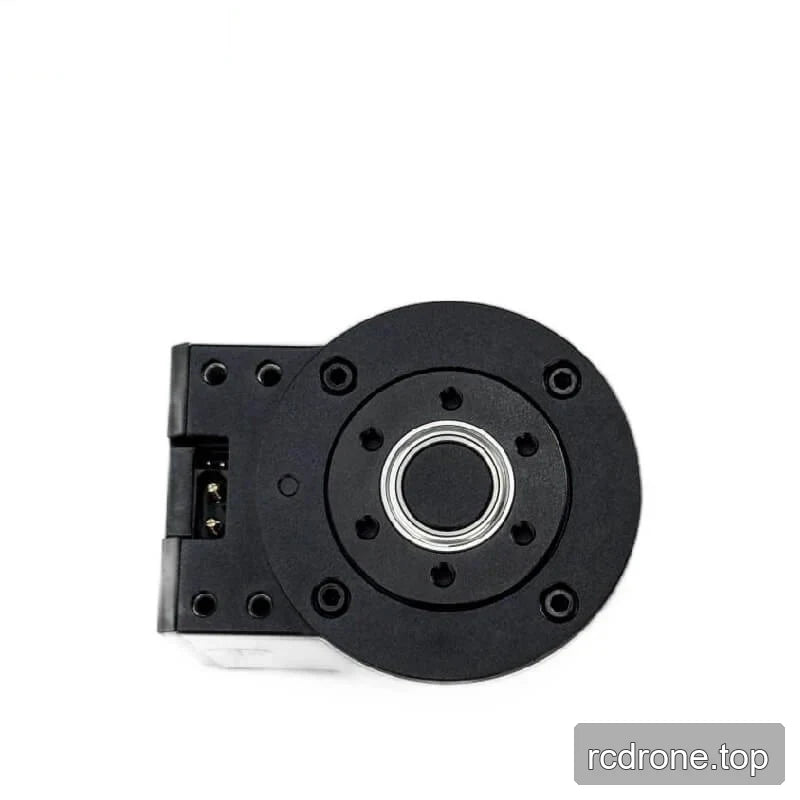

Motor housing underside with central opening and circular bolt pattern — 모터 하우징은 원형 볼트 구멍 패턴으로 둘러싸인 중앙 원형 개구부를 가지고 있습니다.하우징 측면에 매립형 두 접점 전기 커넥터가 위치해 있습니다.

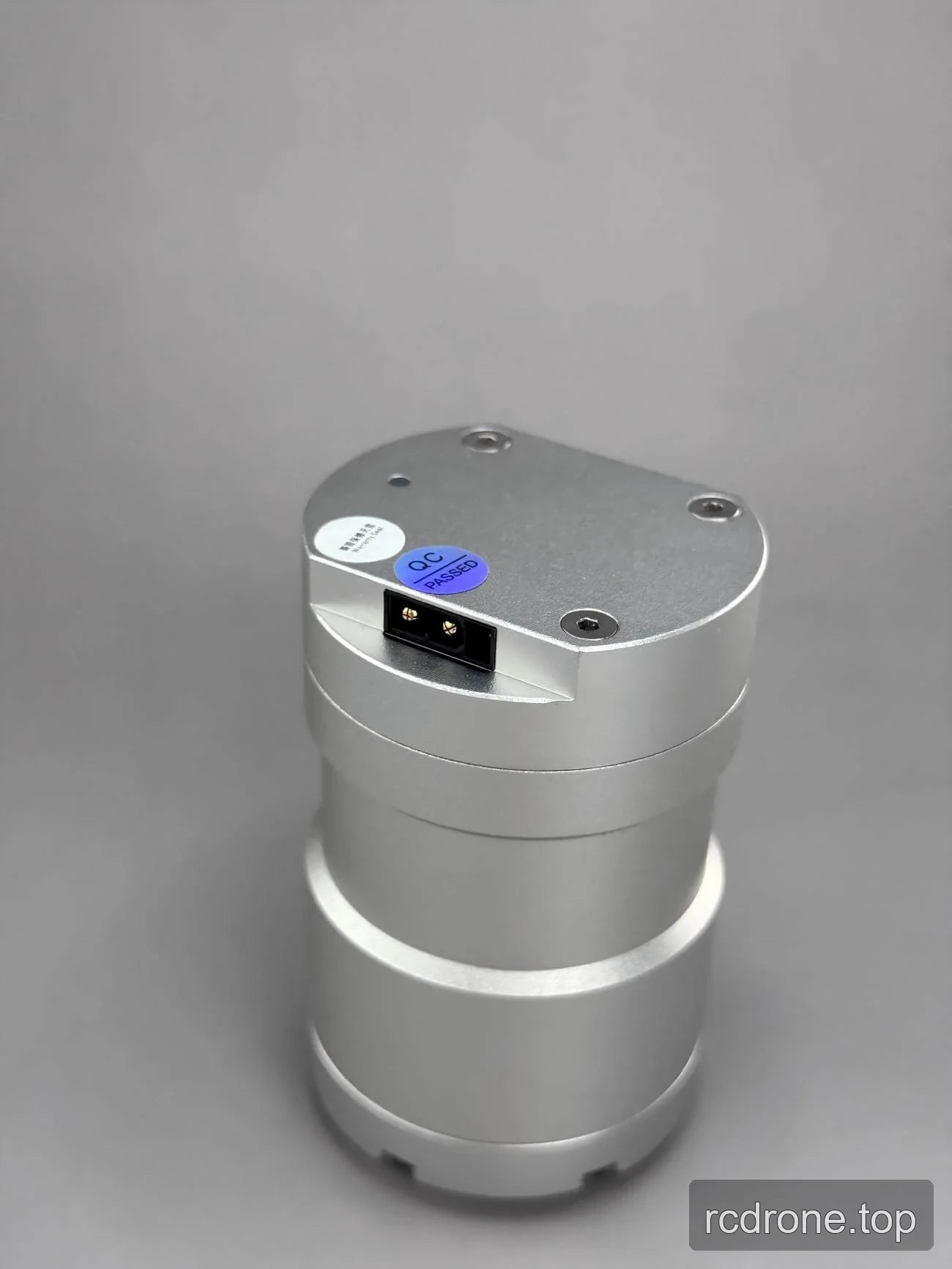

Motor top detail with recessed connector and cover screws — 상부 하우징에는 매립형 직사각형 포트에 두 접점 전기 커넥터가 포함되어 있습니다. 원형 상단 덮개는 여러 개의 매립형 나사로 고정되어 있습니다.

옵션 및 모델 비교

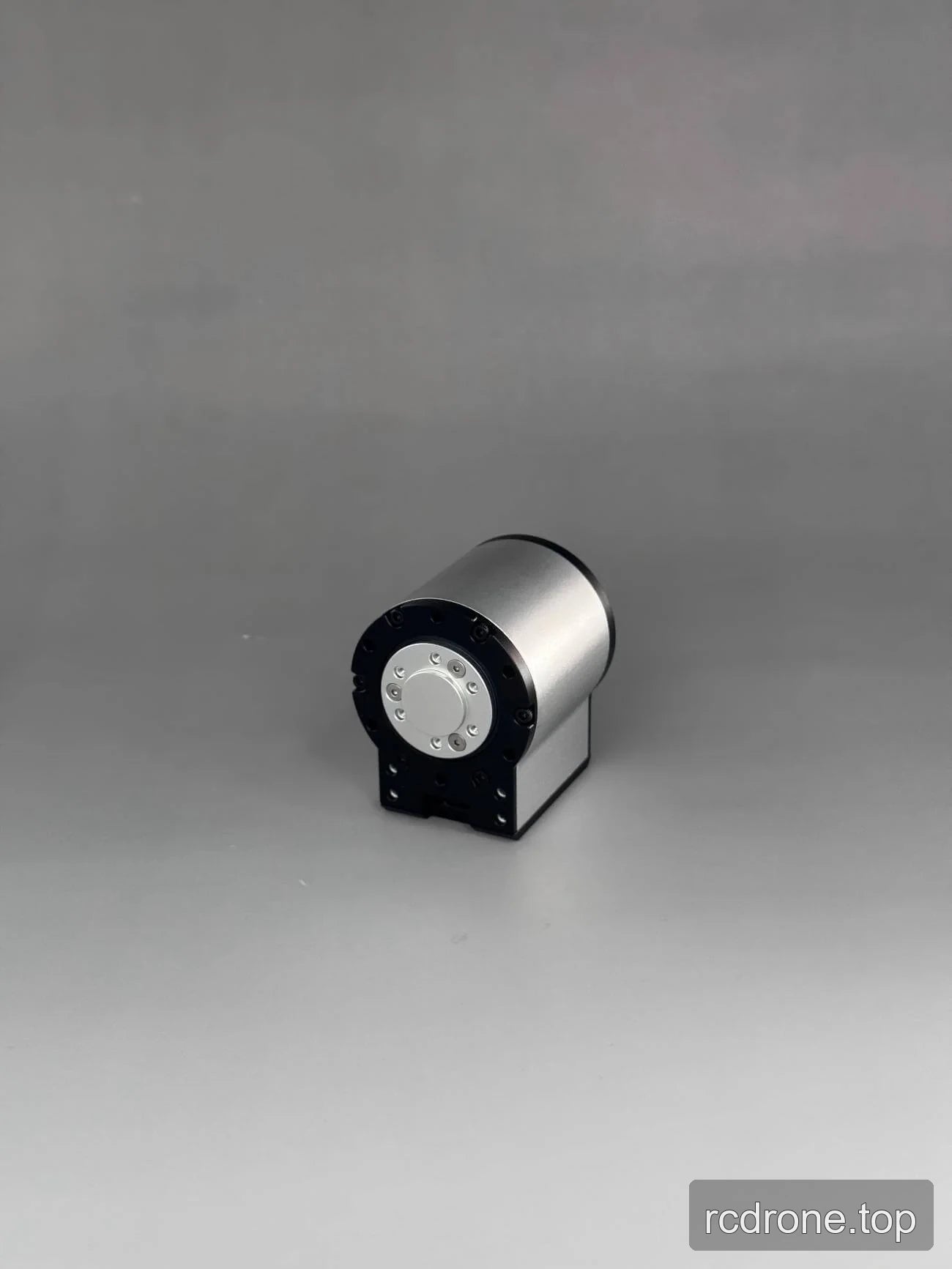

Cylindrical motor assembly with an angled black mounting bracket — 브래킷은 하단 섹션과 원형 플랜지 주위에 여러 개의 장착 구멍이 있습니다. 모터 구성은 원통형 하우징 아래에 부착된 검은색 각도 장착 브래킷과 함께 표시됩니다.

치수 및 구조

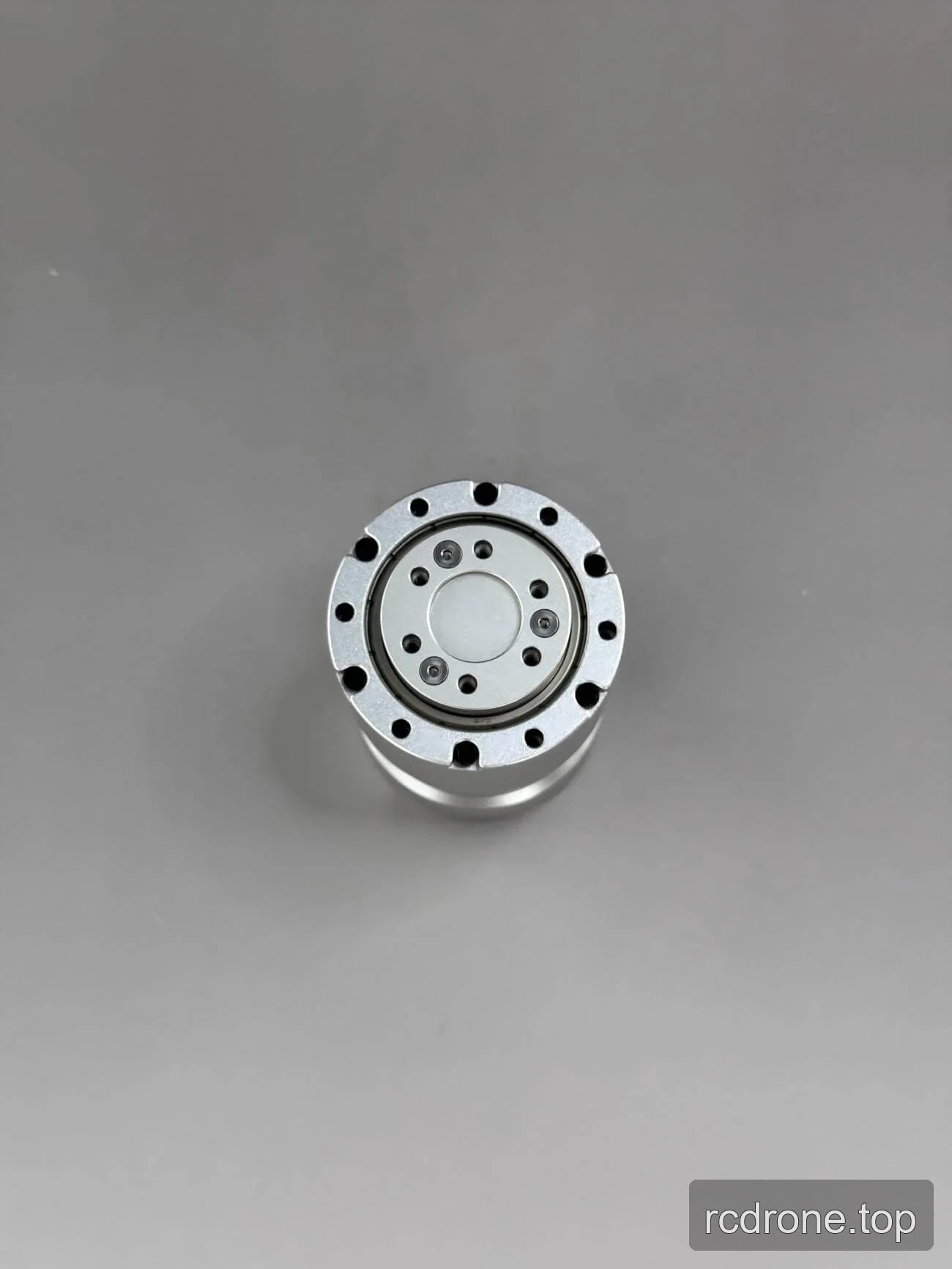

Circular motor mounting face with concentric bolt patterns — 모터는 외부 방사형 패턴으로 배열된 여러 개의 구멍이 있는 원형 장착 면을 가지고 있습니다. 내부 원형 플레이트에는 중앙 덮개와 별도의 원형 패턴의 작은 구멍 및 패스너가 있습니다.

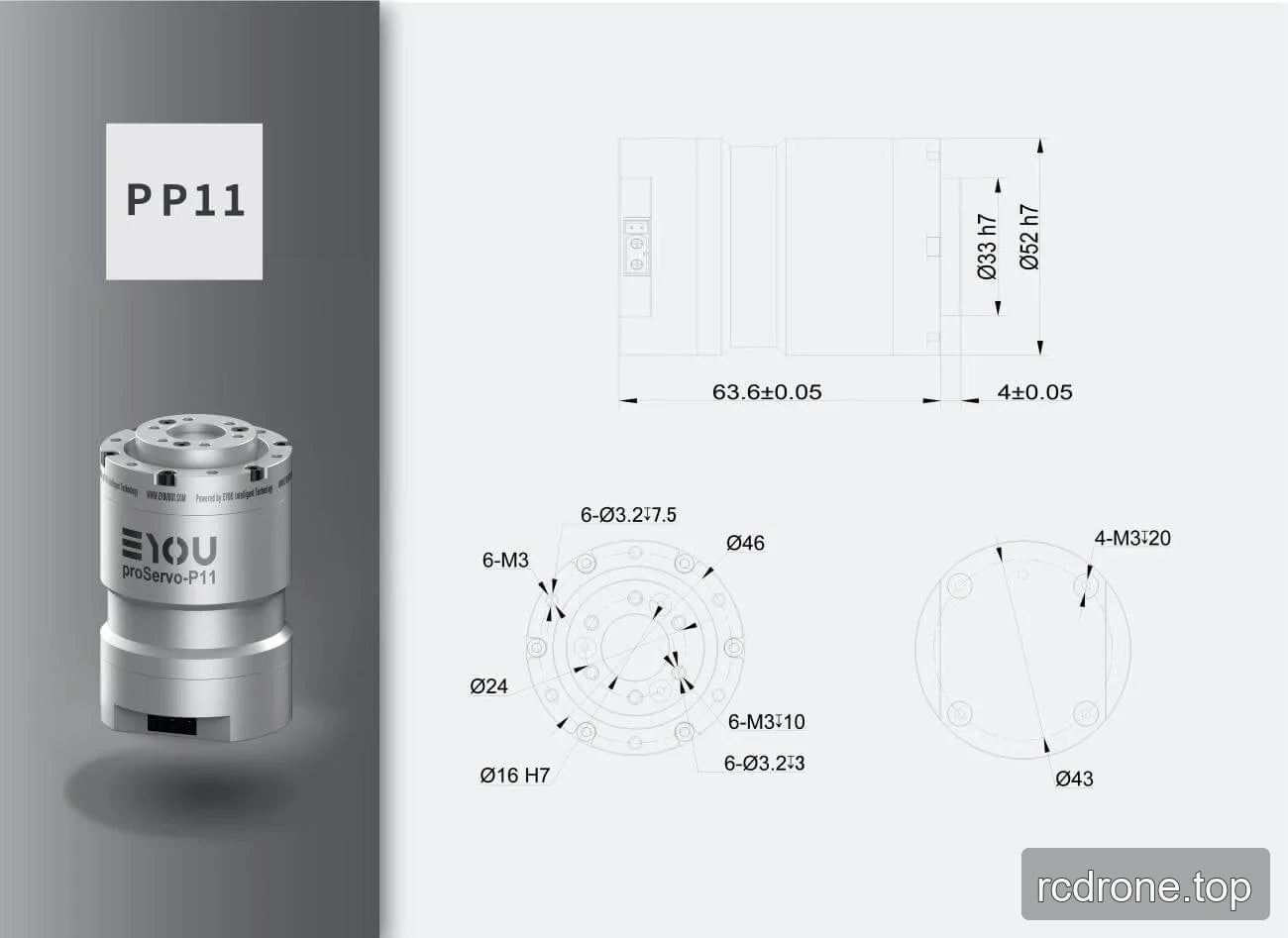

PP11-36 installation drawing with dimensions and mounting specifications — PP11 설치 도면은 전체 길이를 63.6±0.05로 지정합니다.PP11 설치 도면은 끝 부분에서 4±0.05 치수를 지정합니다.

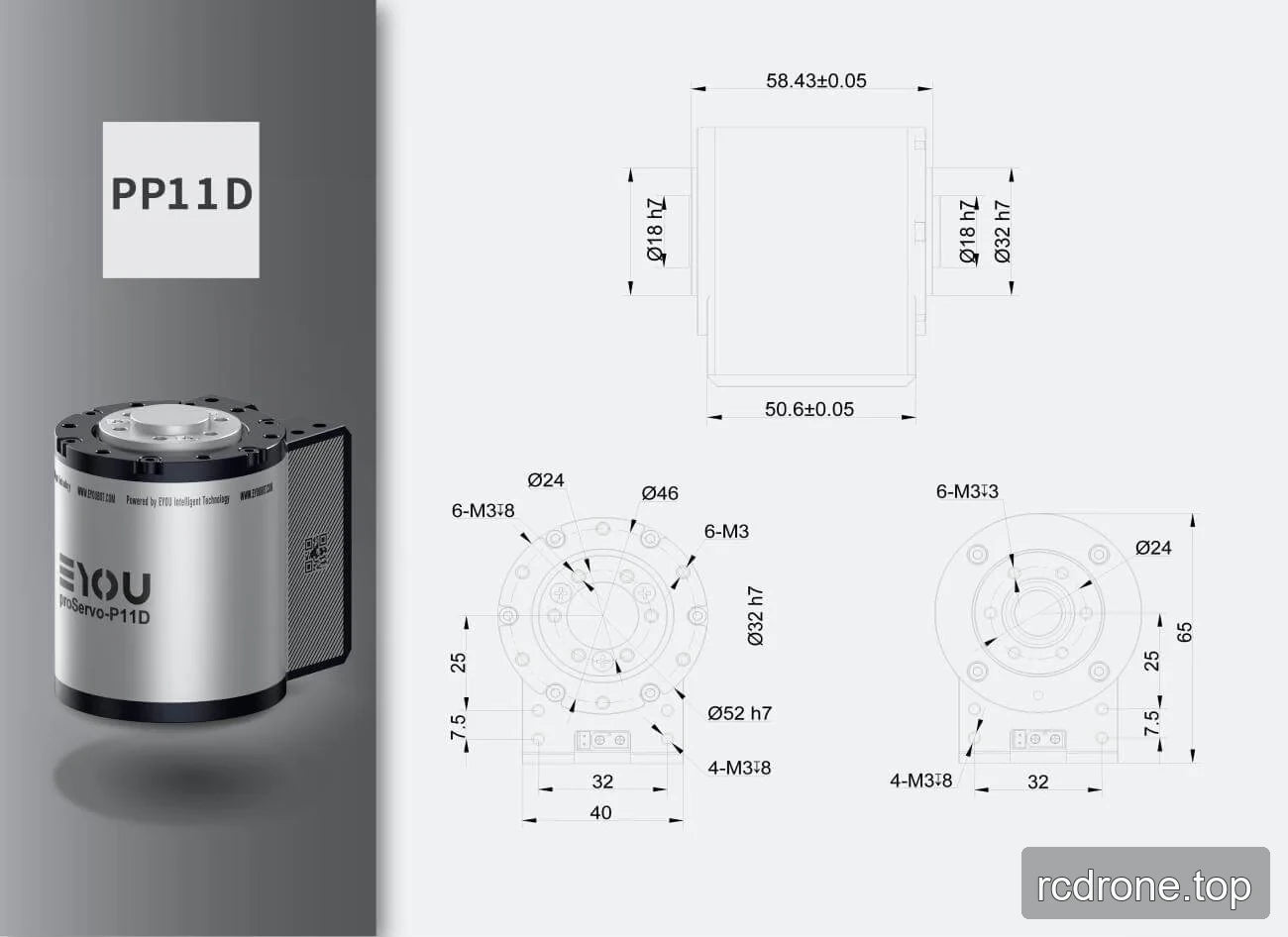

PP11D-36 installation drawing with dimensions and mounting specifications — PP11D 설치 도면은 전체 길이를 58.43±0.05로 지정합니다. PP11D 설치 도면은 하부 본체 섹션에서 50.6±0.05 치수를 지정합니다.

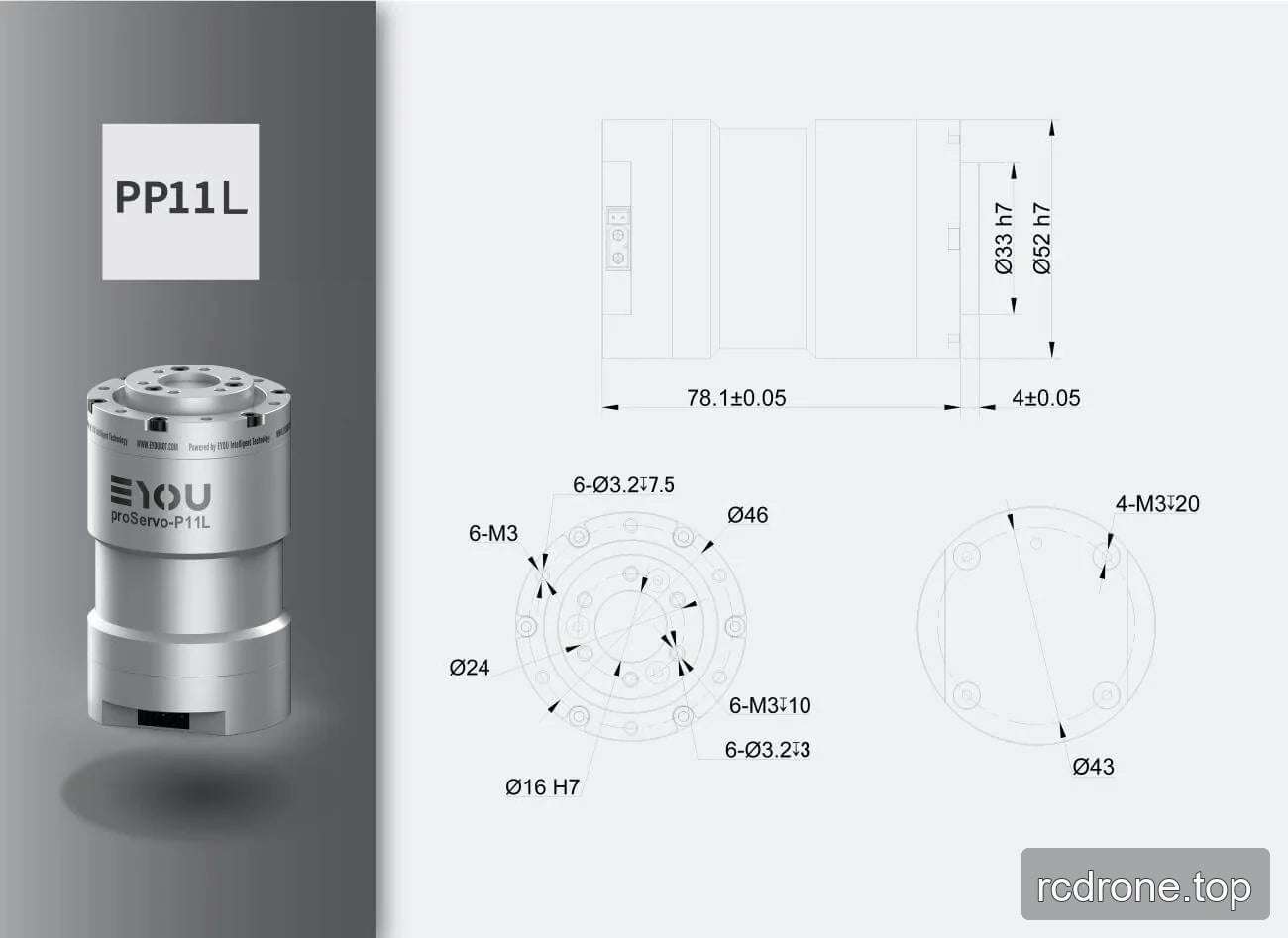

PP11L-36 installation drawing with dimensions and mounting specifications — PP11L 설치 도면은 전체 길이를 78.1±0.05로 지정합니다. PP11L 설치 도면은 끝 부분에서 4±0.05 치수를 지정합니다.
