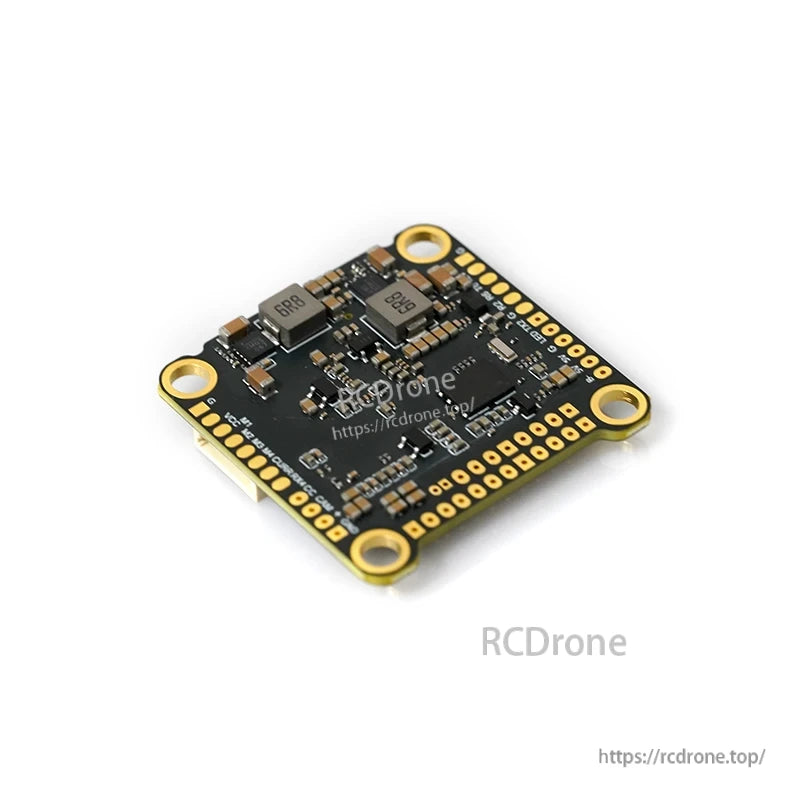

  • Foxeer F722 V4 Flight Controller, Foxeer F722 V4 flight controller features ICM42688, 6 UARTs, X8 support, 4-6S LiPo, 16M Blackbox, and Type-C.
  • Foxeer F722 V4 Flight Controller ICM42688 DPS310 | 6 UARTs, X8 Supported, 4~6S LiPo, 16M Blackbox, Type-C
  • Foxeer F722 V4 Flight Controller ICM42688 DPS310 | 6 UARTs, X8 Supported, 4~6S LiPo, 16M Blackbox, Type-C
1 5

Foxeer F722 V4 비행 컨트롤러 ICM42688 DPS310 | 6 UART, X8 지원, 4~6S LiPo, 16M 블랙박스, Type-C

Foxeer F722 V4 비행 컨트롤러 ICM42688 DPS310 | 6 UART, X8 지원, 4~6S LiPo, 16M 블랙박스, Type-C

Foxeer

$69.00 USD
$69.00 USD
할인 품절
세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
전체 세부 정보 보기

개요

Foxeer F722 V4 비행 컨트롤러 (ICM42688 + DPS310)는 고급 FPV 드론을 위해 설계된 고성능 FC로, 4-6S 리포 입력 (14V–28V)을 지원하며 안정적이고 반응성이 뛰어난 비행을 위해 최적화되어 있습니다. STM32F722RET6 CPU로 구동되며, 낮은 지연 시간을 가진 ICM42688 자이로와 DPS310 기압계를 통합하여 우수한 비행 데이터 정확성을 보장합니다. 블랙박스 로깅을 위한 16M 플래시 메모리, 6개의 UART 포트, 및 CLI 구성으로 X8 멀티로터 지원을 제공하여 이 FC는 프리스타일 및 전문 FPV 애플리케이션 모두에 적합합니다.

주요 특징

  • CPU: STM32F722RET6으로 강력한 성능을 제공합니다.

  • 자이로스코프: MPU6000보다 낮은 지연 시간을 가진 ICM42688.

  • 기압계: 정확한 고도 감지를 위한 DPS310.

  • 전원 공급 장치: 4~6S LiPo (14V–28V).

  • BEC 출력: DC 5V/3A & DC 12V/3A 외부 장치용.

  • OSD: 통합 BF OSD.

  • 블랙 박스: 비행 데이터 로깅을 위한 16M 플래시 메모리.

  • UART: 유연한 주변 장치 연결을 위한 6x UART 포트.

  • ESC 텔레메트리: RX4에서 지원됨.

  • 스마트 오디오 & IRC 트램프: 완전 지원됨.

  • LED 지원: WS2812B LED 제어 포트.

  • USB: 편리한 연결을 위한 Type-C 인터페이스.

  • X8 지원: CLI 설정으로 최대 8개의 모터 출력 지원.

  • 빌드 품질: 우수한 PCB 레이아웃과 안정적인 신호를 위한 훌륭한 필터링.

    html

사양

항목 세부사항
모델 Foxeer F722 V4
CPU STM32F722RET6
자이로스코프 ICM42688
기압계 DPS310
전원 공급 4–6S LiPo (14V–28V)
BEC 출력 DC 5V/3A; DC12V/3A
블랙 박스 16M 플래시 메모리
UART 포트 6 세트
ESC 텔레메트리 RX4
OSD Betaflight OSD
버저 지원됨
LED 1 세트 WS2812
USB 포트 타입-C
X8 지원 예 (CLI를 통해)
펌웨어 Betaflight: FOXEERF722V4
크기 37mm x 37mm
장착 홀 30.5 x 30.5mm, Φ4mm
무게 8g
작동 온도 -20℃ ~ +55℃
작동 습도 20%–95%
저장 온도 -20℃ ~ +70℃

패키지 포함 내용

  • 1 × Foxeer F722 V4 비행 컨트롤러

  • 4 × 고무 기둥

응용 분야

Foxeer F722 V4 ICM42688 + DPS310는 다음에 적합합니다:

  • 고성능 FPV 프리스타일 드론

  • 장거리 및 시네마틱 쿼드콥터

  • X8 중량물 다중 로터

  • HD 비디오 전송 설정 (DJI O3, Vista, HDZero 호환)

세부사항

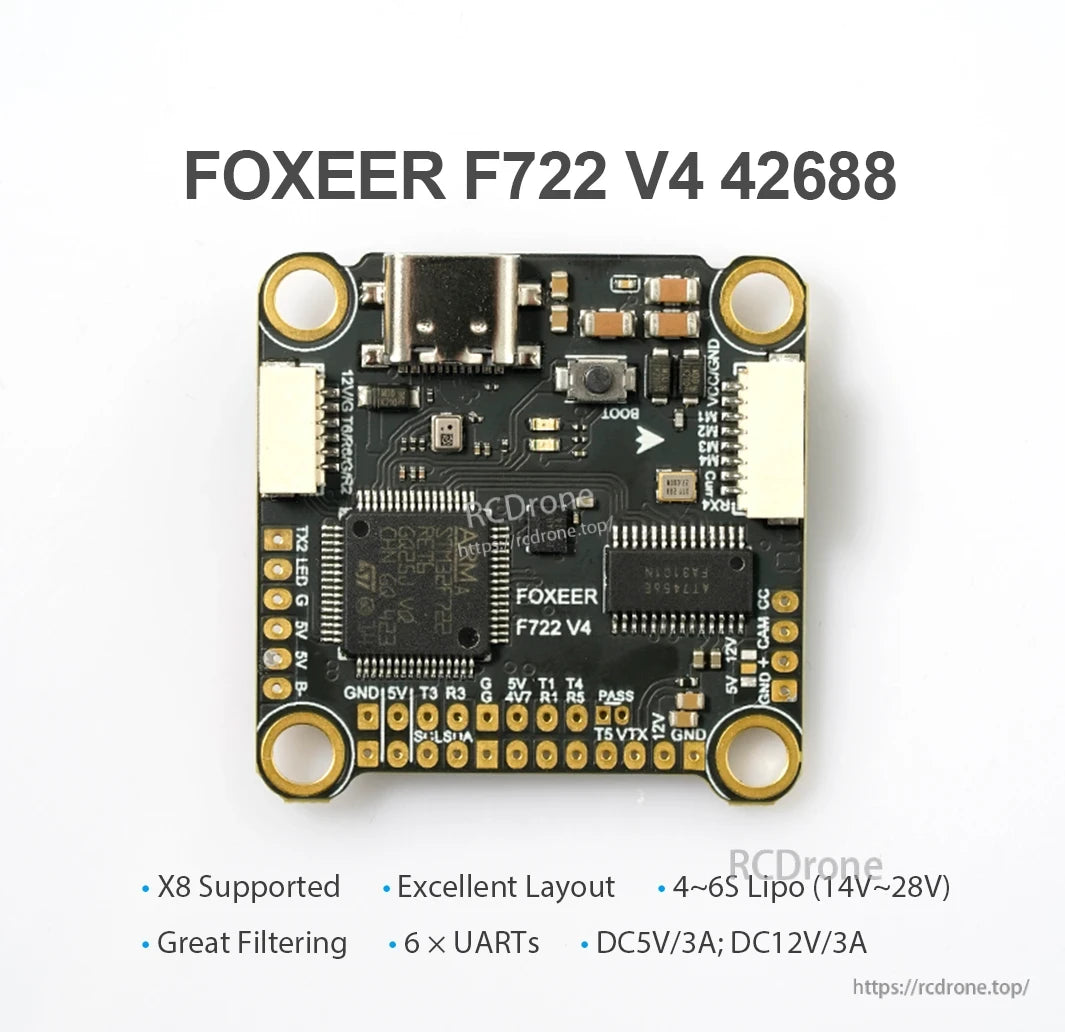

Foxeer F722 V4 Flight Controller, The FOXEEER F722 V4 flight controller supports X8, has clean layout, strong filtering, 6 UARTs, 4-6S LiPo compatibility, compact design, ARM Cortex-M7, AT7456E chip, gold-plated pads, and is ideal for high-performance drones with stable control and efficient power needs.

비행 컨트롤러 FOXEEER F722 V4 42688은 X8 지원, 깔끔한 레이아웃 및 강력한 필터링을 제공합니다.4–6S LiPo (14V–28V)와 호환되며 6개의 UART를 갖추고 있습니다. 전원 출력은 DC5V/3A 및 DC12V/3A를 포함합니다. USB, GPIO 및 모터 연결이 있는 컴팩트한 디자인입니다. ARM Cortex-M7 프로세서와 AT7456E 칩을 사용합니다. 내구성과 신호 강화를 위한 4개의 장착 홀과 금도금 패드가 특징입니다. 안정적인 제어와 효율적인 전력이 필요한 고성능 드론에 적합합니다.

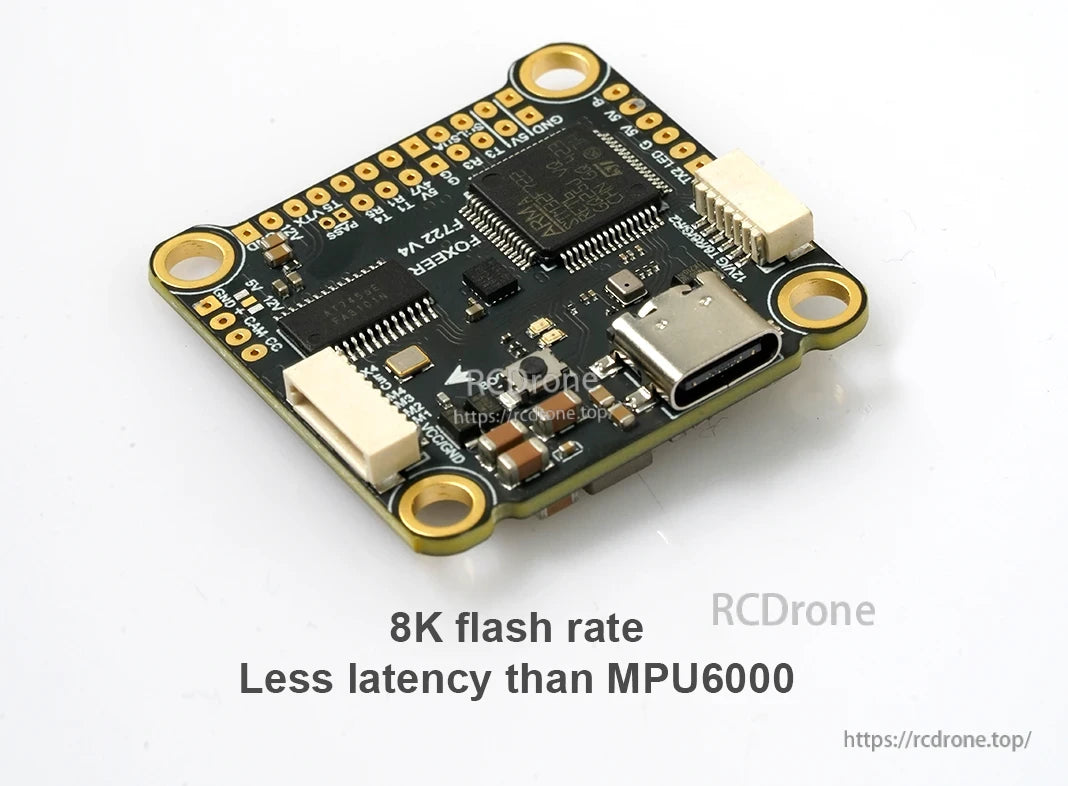

Foxeer F722 V4 flight controller, 8K flash rate, low latency

Foxeer F722 V4 비행 컨트롤러, 8K 플래시 속도, 낮은 지연

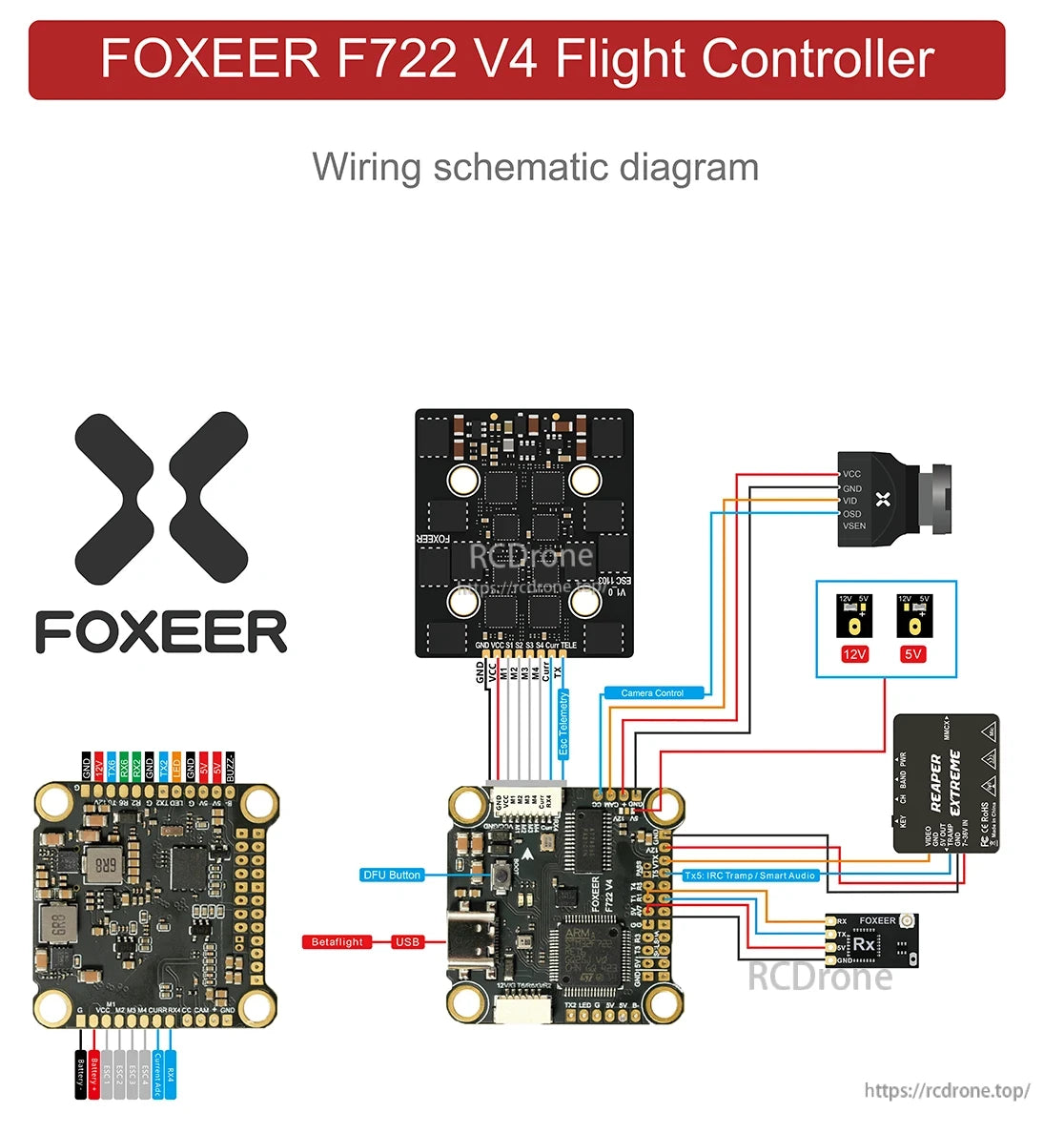

Foxeer F722 V4 Flight Controller features wiring schematic diagram, VCC/GND connections, J3X0J port, and Gonccs 12V power supply for OSD and camera use.

FOXEER F722 V4 비행 컨트롤러 배선 도식도. VCC 및 GND 연결, OSD 사용, J3X0J 핀 배치. FOXEER Gonccs 12V 전원 공급 장치, 카메라 모듈 연결. USB 및 수신기 연결을 위한 Betaflight 구성.

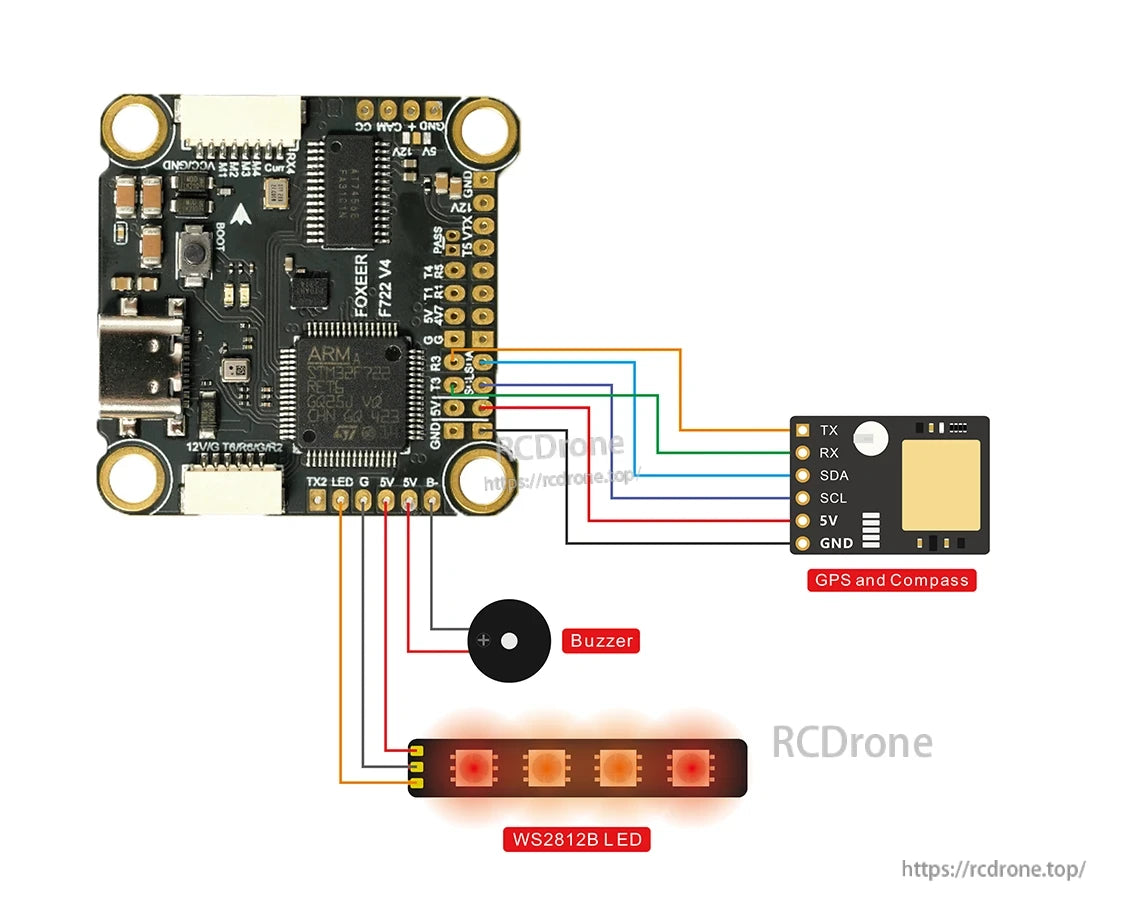

The Foxeer F722 V4 flight controller features an STM32F722 chip and connects to GPS, compass, buzzer, and WS2812B LED via labeled pins like TX, RX, SDA, SCL, 5V, and GND.

STM32F722 칩이 장착된 Foxeer F722 V4 비행 컨트롤러로, TX, RX, SDA, SCL, 5V 및 GND를 포함한 레이블이 붙은 핀을 통해 GPS 나침반, 부저 및 WS2812B LED 스트립에 연결됩니다.

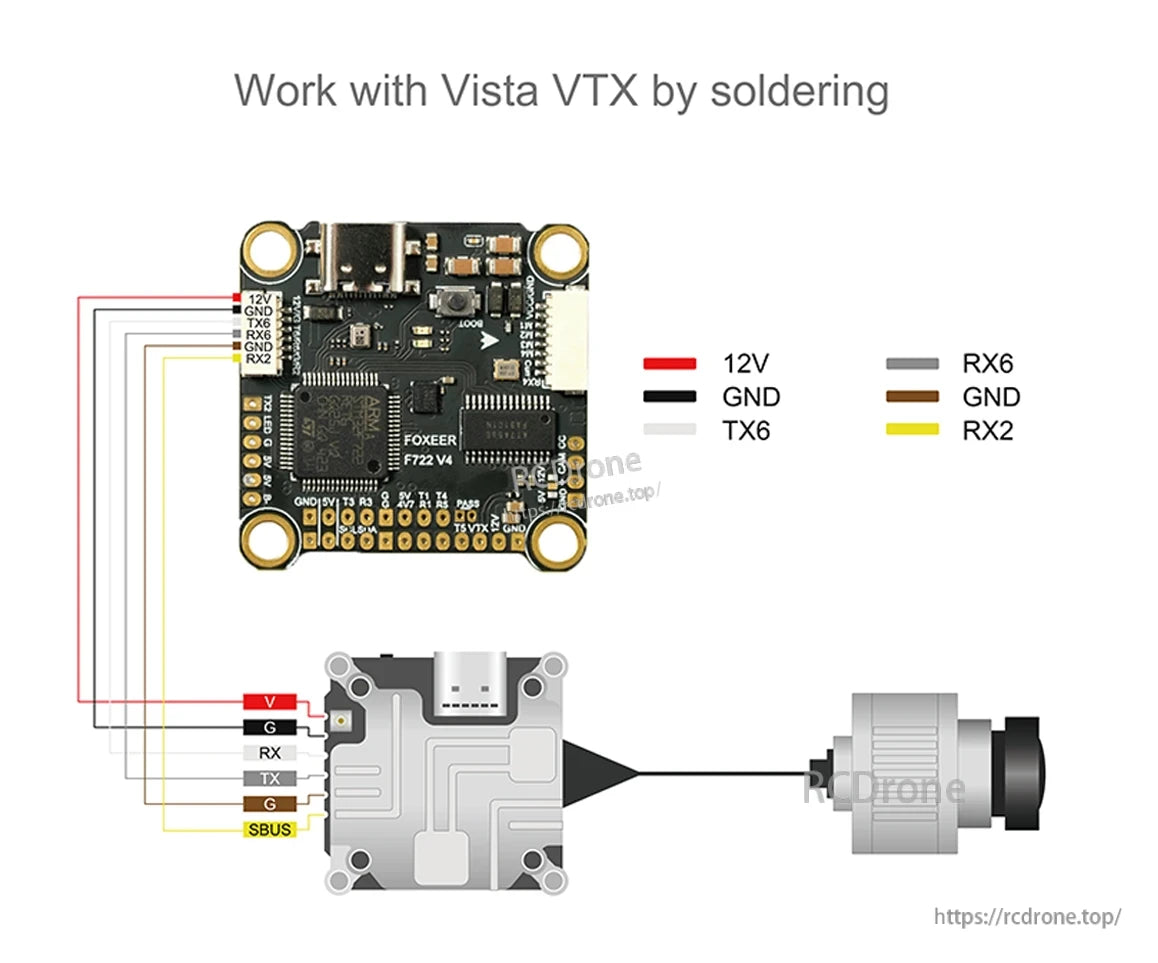

Foxeer F722 V4 flight controller wiring diagram for Vista VTX with labeled pins and color-coded wires.

Foxeer F722 V4 비행 컨트롤러의 Vista VTX 연결을 위한 배선 다이어그램, 핀과 색상 코드가 라벨링되어 있습니다.

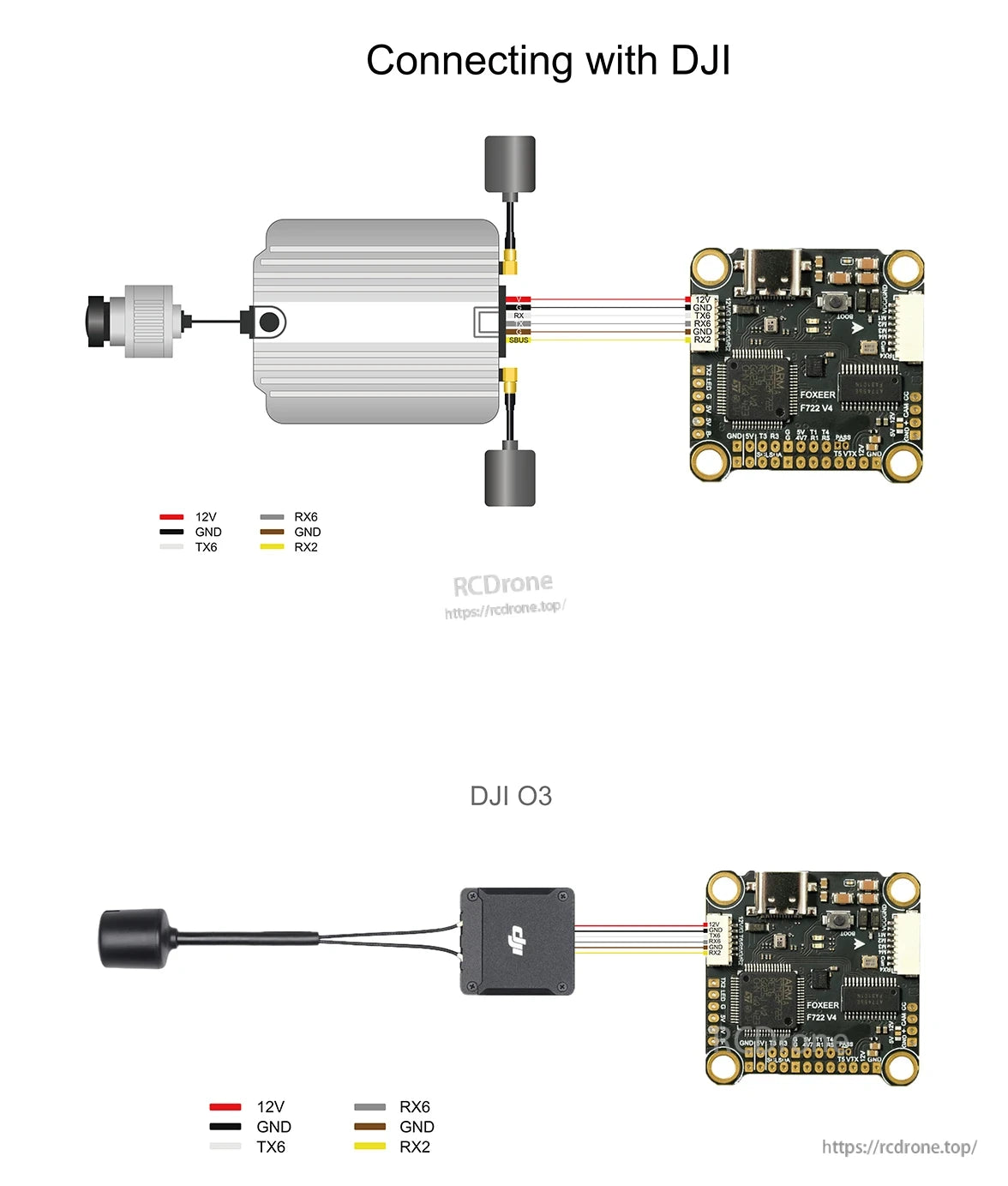

Connection diagrams for Foxeer F722 V4 flight controller with DJI and DJI O3, showing power, ground, TX, RX, and signal wiring.

DJI 및 DJI O3와 함께 사용하는 Foxeer F722 V4 비행 컨트롤러의 연결 다이어그램, 전원, 접지, TX, RX 및 신호 배선에 대한 세부 정보.

Foxeer F722 V4 flight controller has a 32-bit ARM processor, accelerometer, gyroscope, and 6-channel analog servos.

이 HD Zero 배선 하니스는 13핀 커넥터, 일반 개방(NO) 및 일반 폐쇄(NC)용 케이블, LED 표시등을 특징으로 합니다. 다양한 응용 프로그램에 적합합니다.

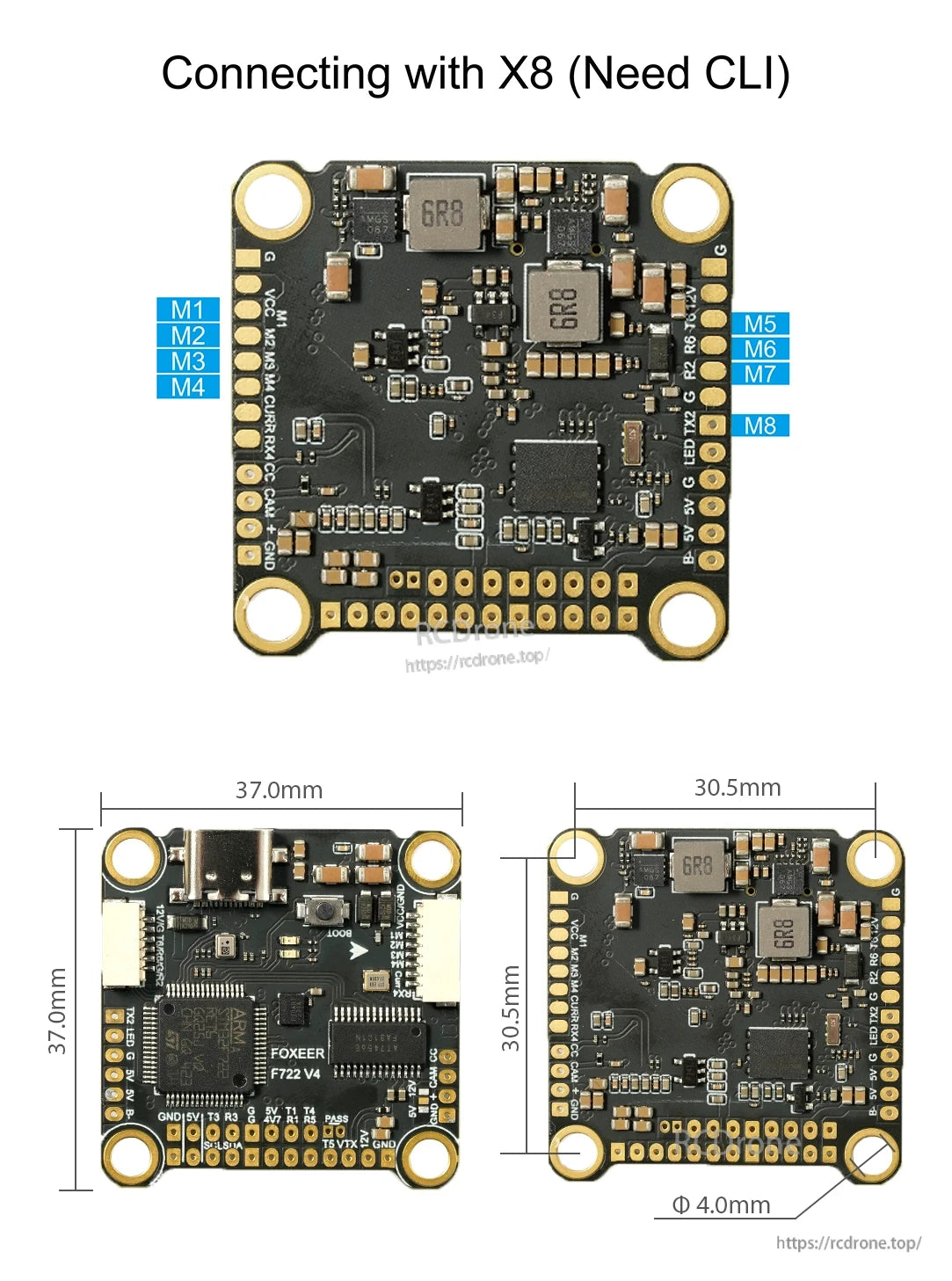

The Foxeer F722 V4 flight controller offers compact sizes, X8 connectivity, integrated components, and optimized layout for drones.

Foxeer F722 V4 비행 컨트롤러는 37.0mm x 37.0mm 및 30.5mm x 30.5mm의 두 가지 크기로 컴팩트한 디자인을 제공합니다. M1–M8 포트를 통해 X8 연결을 지원하며, CLI 설정이 필요합니다. 통합된 구성 요소에는 GR8 칩, USB 포트, GPIO 핀, 전원 입력, LED 표시등, UART 포트 및 모터 출력이 포함됩니다. 4개가 특징입니다.0mm 장착 홀로 안전한 설치가 가능하며, 드론 설정 전반에 걸쳐 신호 라우팅 및 호환성을 최적화한 레이아웃입니다.
