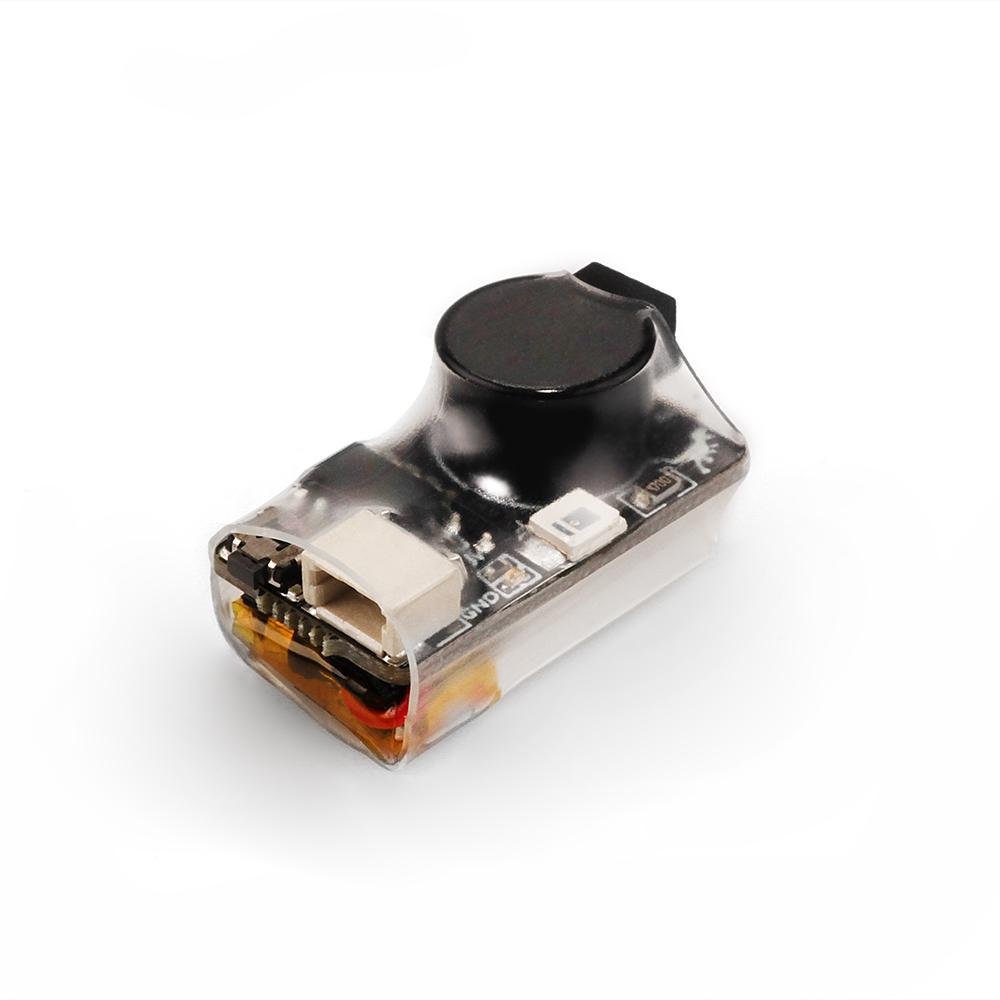

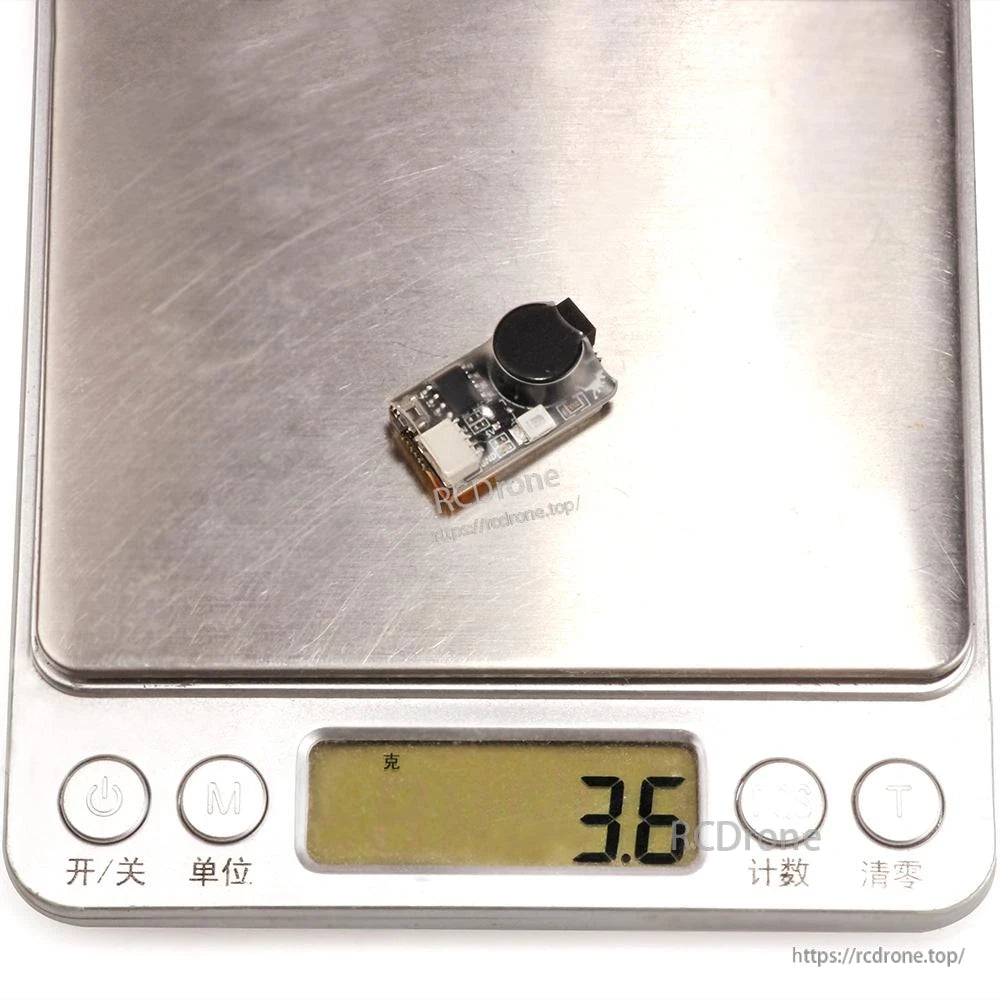

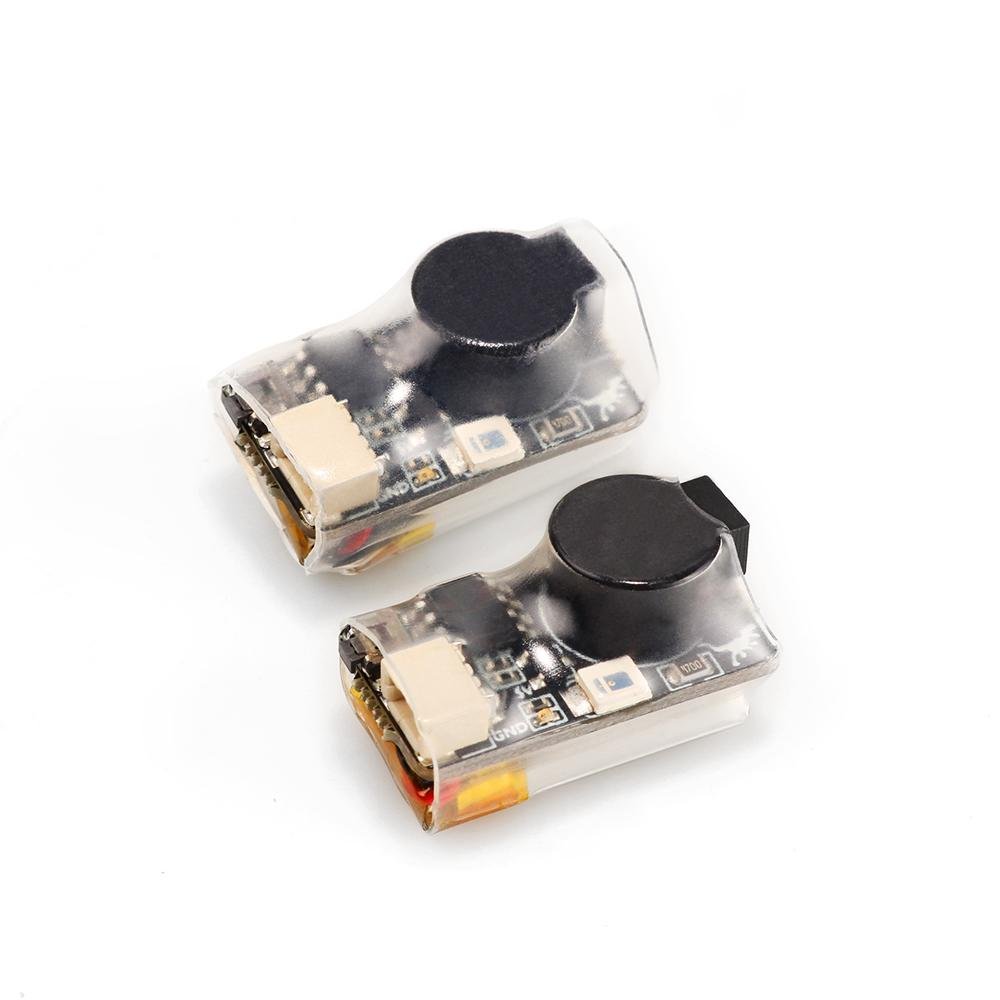

HGLRC Soter FPV 드론 부저 5V (22x12x12mm, 3.6g) 100dB LED 내장, Betaflight/Cleanflight 지원

개요

HGLRC Soter FPV 드론 부저는 LED 표시등과 여러 작동 모드를 갖춘 소형 음향 경고 모듈입니다. 비행 컨트롤러의 부저 인터페이스에 연결하도록 설계되었으며, Betaflight 및 Cleanflight 비행 컨트롤러와 호환됩니다.

주요 특징

• 100 dB 큰 경고음 과 LED 깜박임 알림
• 다양한 작동 모드: 비행 컨트롤러 모드, 전원 꺼짐 탐색 모드, 선택적 장시간 전원 켜짐 알림 모드

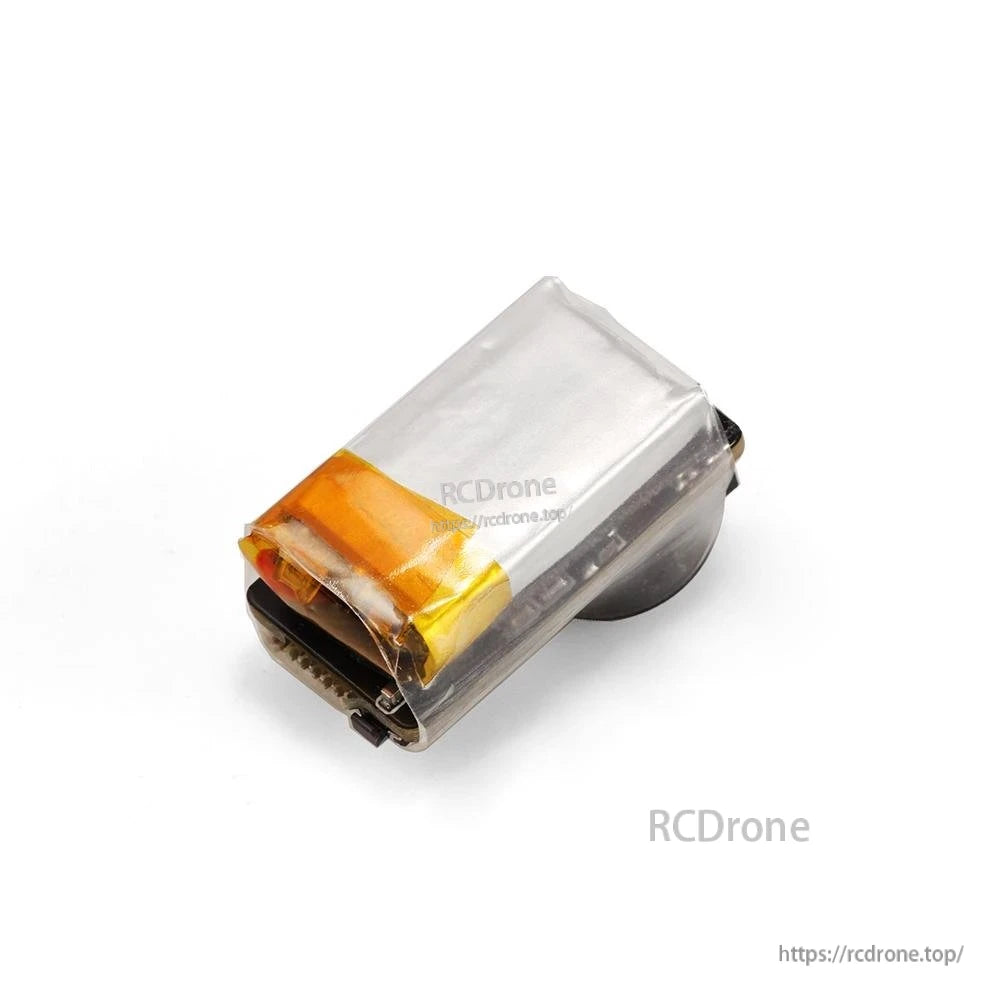

• 내장 전원: 내장 전원 공급 장치는 전원이 꺼진 후 약 2시간 동안 작동할 수 있습니다
• 원버튼 해제: 5초 동안 길게 눌러서 경고음을 해제/중지합니다(알림 모드에서 LED를 끕니다)
• 충전 상태 표시: 빨간 LED 깜박임은 충전을 나타내며; 빨간 LED가 꺼지면 충전이 완료된 것입니다

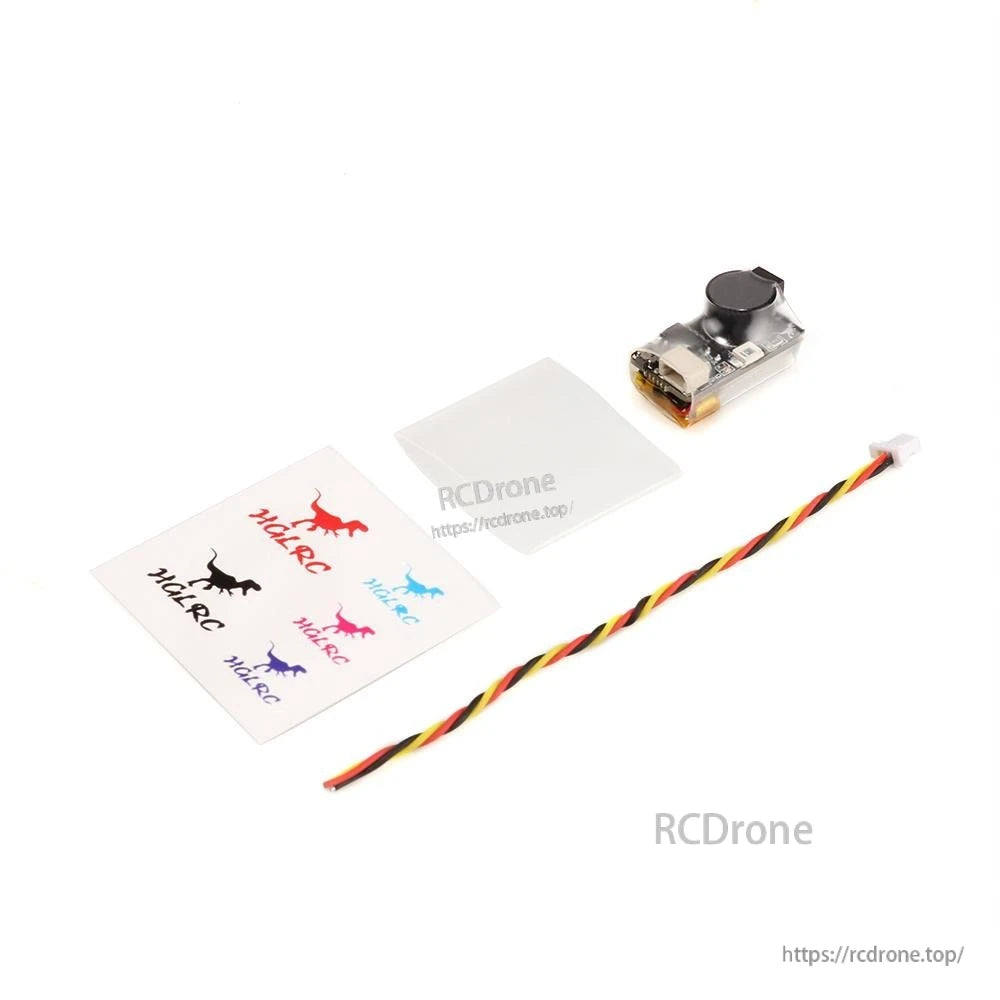

• 직접 플러그 지원; 납땜이 필요 없습니다(명시된 대로)

작동 모드 / 동작

1. 비행 컨트롤러 모드: 전통적인 부저처럼 작동하며 비행 컨트롤러의 부저 드라이버와 동기화됩니다.Betaflight Configurator 모드 옵션에서 Buzzer 모드를 선택하고 비행 제어 모드를 사용하도록 원격 제어 채널을 설정하십시오.
2. 전원 꺼짐 시 검색 모드 (기본값 ON): 비행 제어기가 전원 공급 장치에서 분리되면, 3초 후에 부저가 계속 비프음이 울리고 LED가 빨간색으로 깜박입니다. 비활성화 버튼을 5초 동안 길게 눌러 비프음을 끌 수 있습니다.
3. 장시간 전원 켜짐 알림 모드 (기본값 OFF): 뒷면의 30Min 패드를 납땜하여 활성화합니다. 비행 제어기가 30분 , 동안 전원이 켜져 있으면 부저가 계속 비프음이 울려 알림을 주며, LED가 빨간색으로 깜박입니다. 비활성화 버튼을 5초 동안 길게 눌러 비프음을 끌 수 있으며, LED도 꺼집니다.
4. 배터리 충전: 비행 컨트롤러가 전원이 켜져 있을 때, FC 전원 공급 장치가 HGLRC Soter 버저를 자동으로 충전합니다.

사양

인터페이스 / 배선

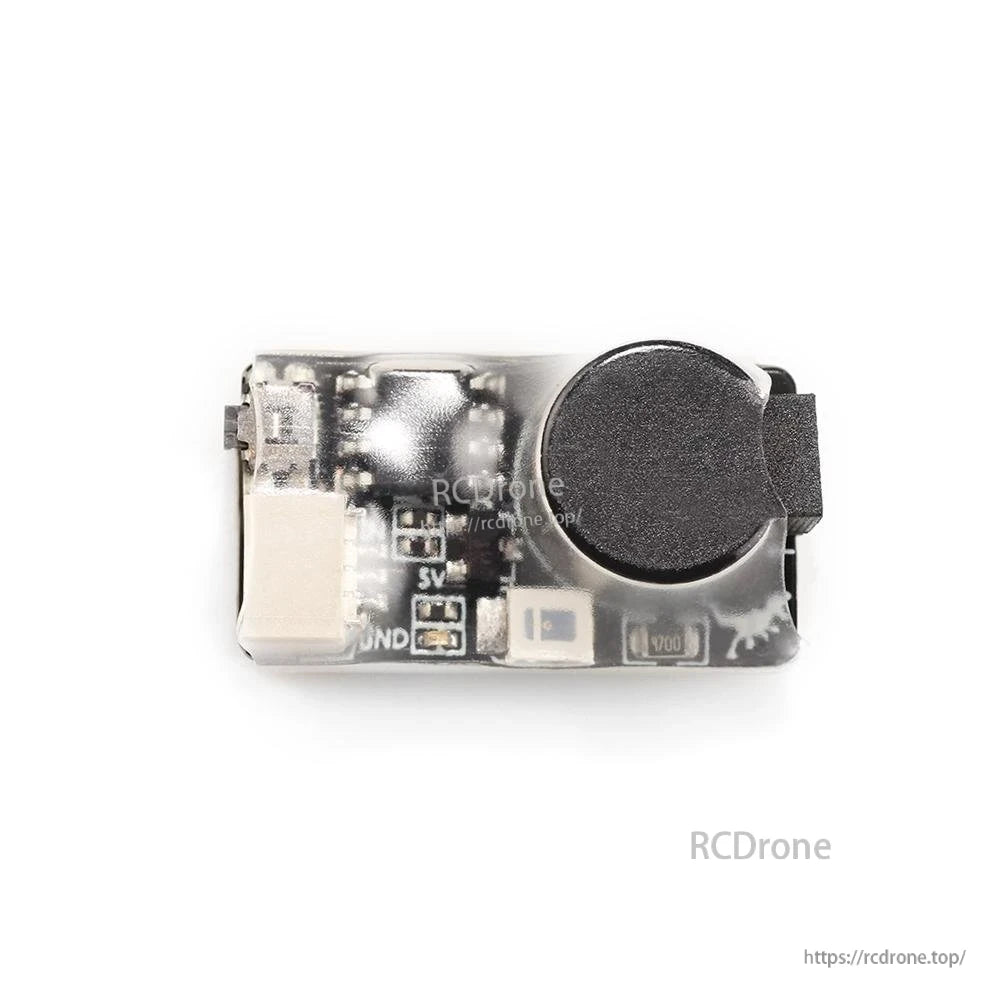

• 인터페이스 정의: IN / 5V / GND
• 비활성화 버튼: 삽입된 버튼으로 비프음을 중지 (5초간 길게 누르기)
• 알림 모드 활성화 패드: 뒷면 패드에 30Min 라벨이 붙어 있음 (알림 모드를 활성화하려면 납땜 필요)

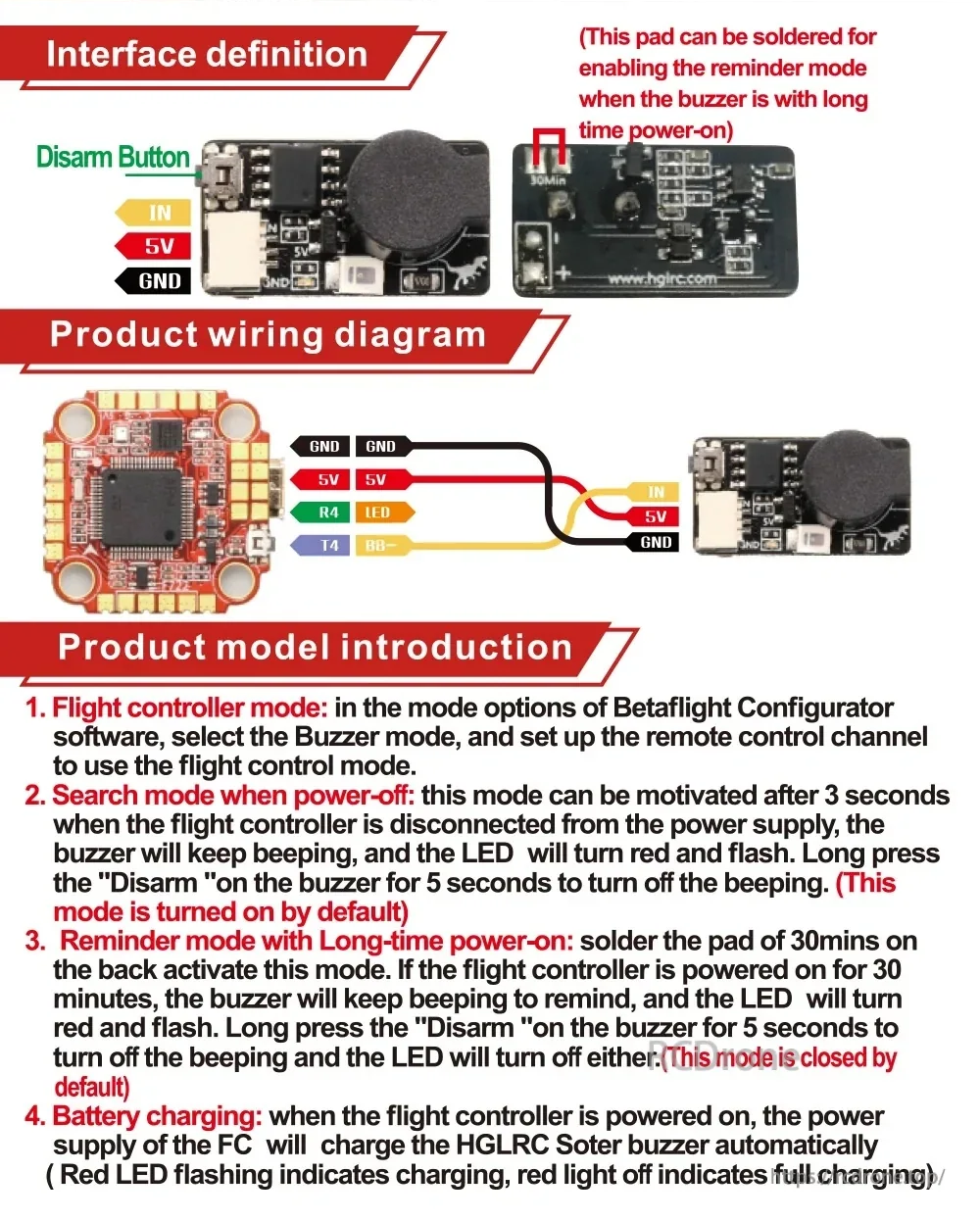

예시 배선도 레이블 (아래와 같이): FC 측: GND, 5V, R4 (LED), T4 (BB-). 버저 측: IN, 5V, GND.

응용 프로그램

• 소리가 나는 비퍼와 LED 상태 표시가 필요한 FPV 멀티로터
• 전원이 꺼진 후 검색/알람 모드를 통해 모델 찾기

제품 지원 또는 설치 도움을 원하시면 https://rcdrone.top/에 문의하시거나 이메일 support@rcdrone.top.

로 보내주십시오. 자세한 내용

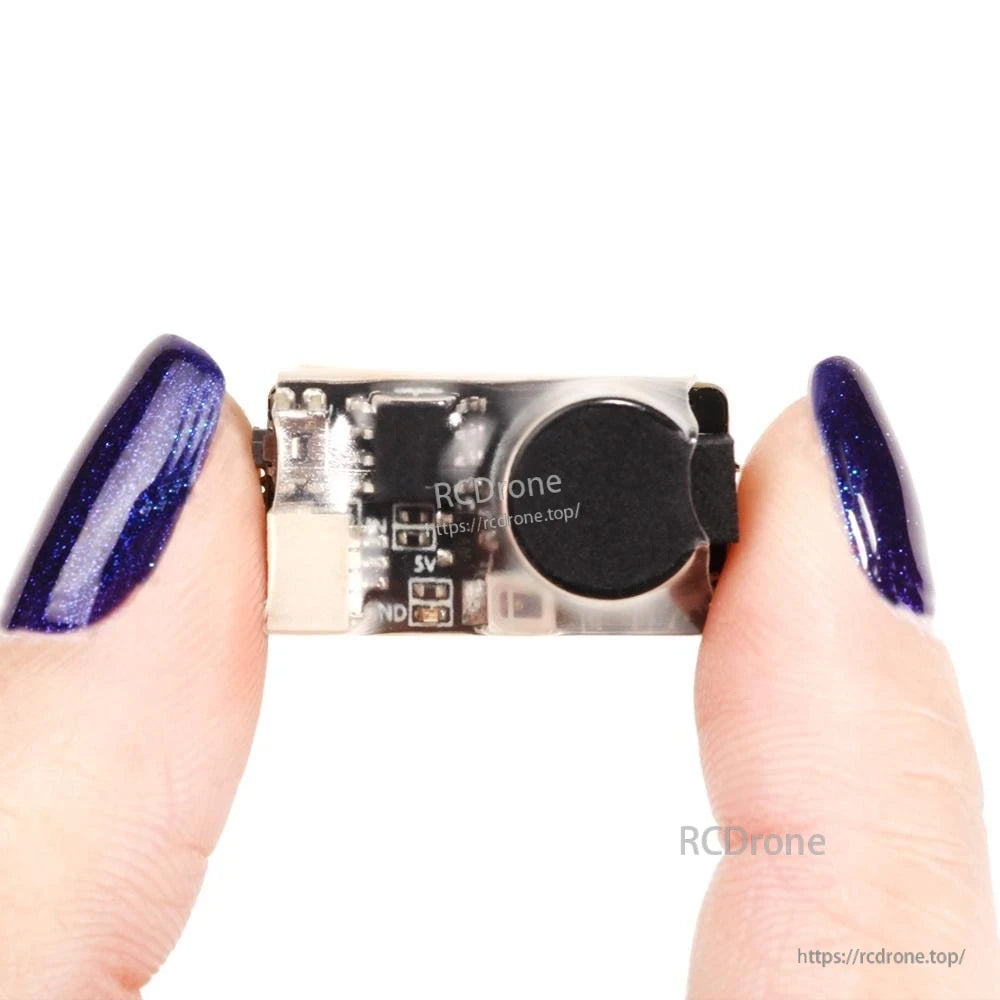

컴팩트한 5V 부저 모듈은 100dB의 큰 알람과 LED 표시등을 추가하여 쿼드를 빠르게 찾을 수 있도록 도와줍니다.

내장된 백업 전원은 주 전원이 분리된 후에도 비퍼를 활성 상태로 유지하며, 플러그인 리드는 설치를 간소화합니다.

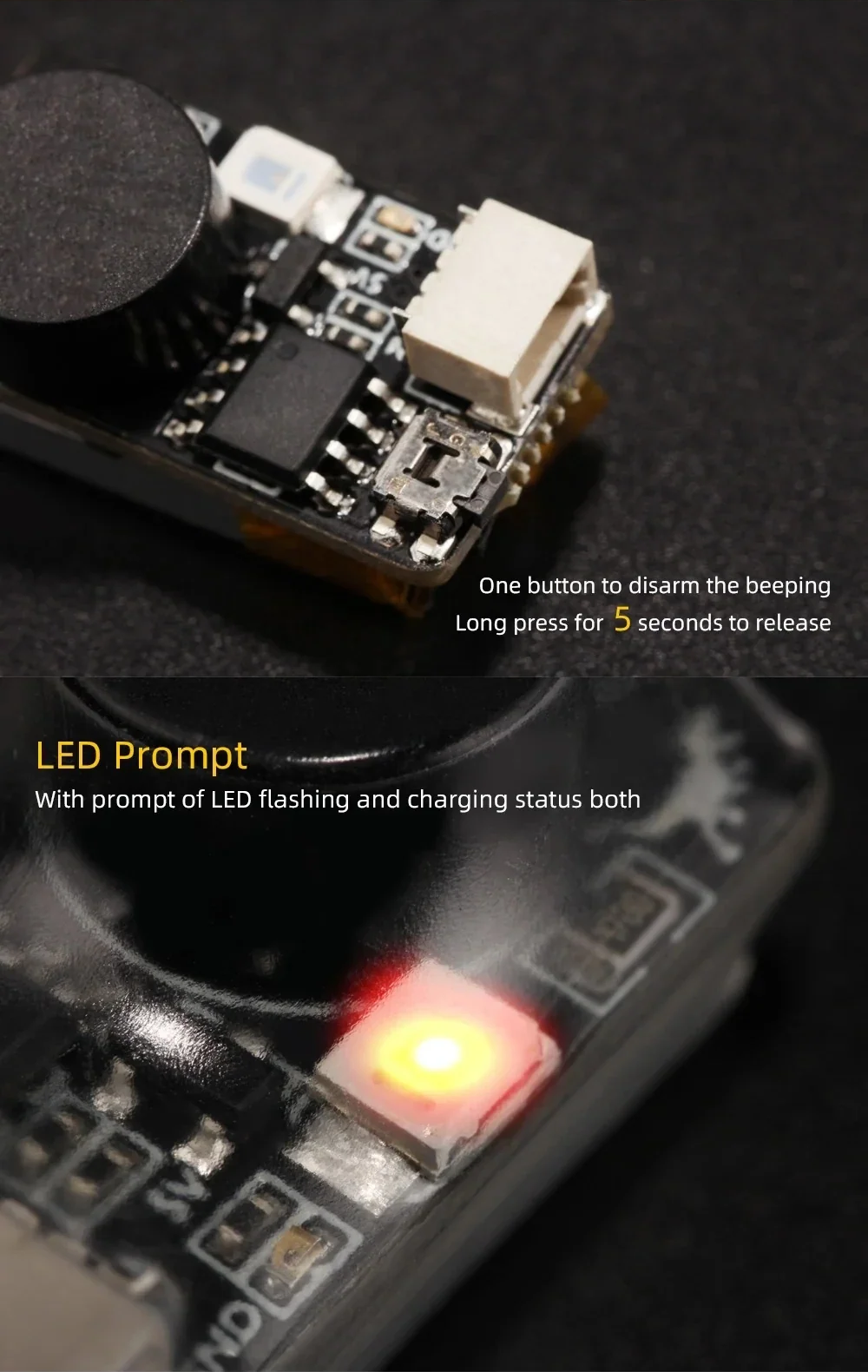

보드에 장착된 단일 버튼을 길게 누르면 알람이 중지되며, LED는 깜박임 및 충전 상태 알림을 제공합니다.
