Meskernel TC22-300 레이저 거리 센서 모듈 (UAV용), 3–300m, ±1m 정확도, 905nm Class I, TTL/RS232/RS485
Meskernel TC22-300 레이저 거리 센서 모듈 (UAV용), 3–300m, ±1m 정확도, 905nm Class I, TTL/RS232/RS485
Meskernel
정가
$206.39 USD
정가
$0.00 USD
할인가
$206.39 USD
단가
단위
세금이 포함된 가격입니다.
배송료는 결제 시 계산됩니다.
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
Meskernel TC22-300 레이저 거리 센서 레이저 거리 측정기 레이저 거리 모듈 UAV용은 장거리 측정을 위한 컴팩트한 펄스 거리 측정 레이저 레인저 모듈입니다. TC 시리즈의 일환으로, 905 nm Class I 레이저 기술을 사용하며 UAV 거리 측정, 거리 측정기 시스템, 야간 투시경 및 열화상 통합, 터널 모니터링, 총기 조준기, 보안 모니터링 및 차량 충돌 방지 애플리케이션에 통합하기 위한 여러 통신 인터페이스를 지원합니다. TC22-300 변형은 ±1 m 정확도와 0.1 m 해상도로 3–300 m의 측정 범위를 제공합니다.
주요 특징
- 측정 범위: 3–300 m (TC22-300 모델); TC 시리즈 옵션: 3–300/400/700/1000 m
- 정확도: ±1 m; 해상도: 0.1 m
- 주파수: 1–3 Hz; 최대 단일 측정 시간: ~1 s
- 레이저: 905 nm, 클래스 I
- 인터페이스: TTL/RS232/RS485/UART; 시리즈별 Bluetooth 및 USB 지원
- 전원: 3.3 V; 전형적인 전류: 60–100 mA; 전력 소비: <330 mW @ 3.3 V

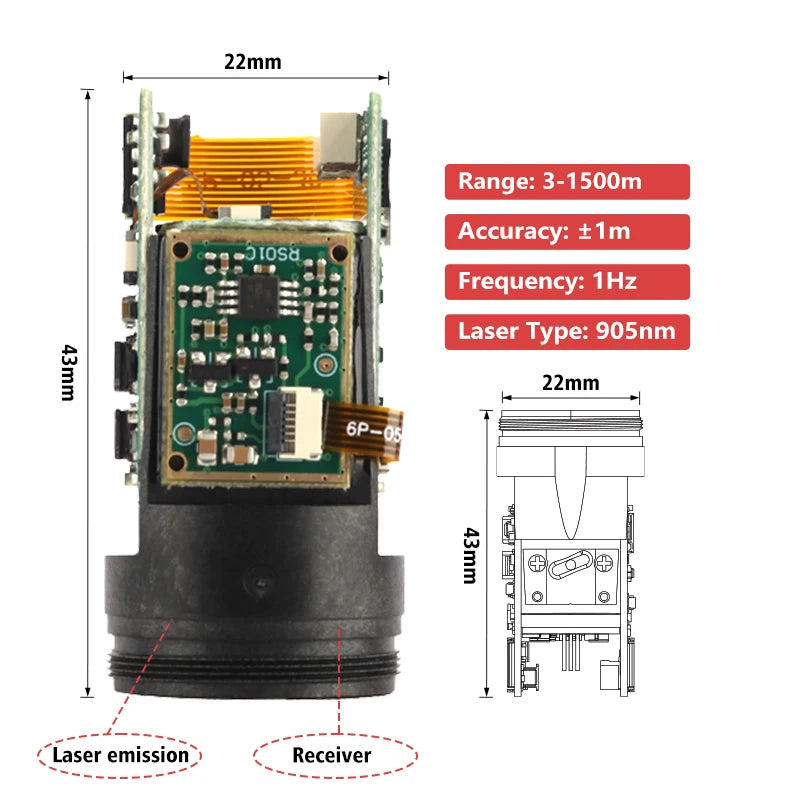

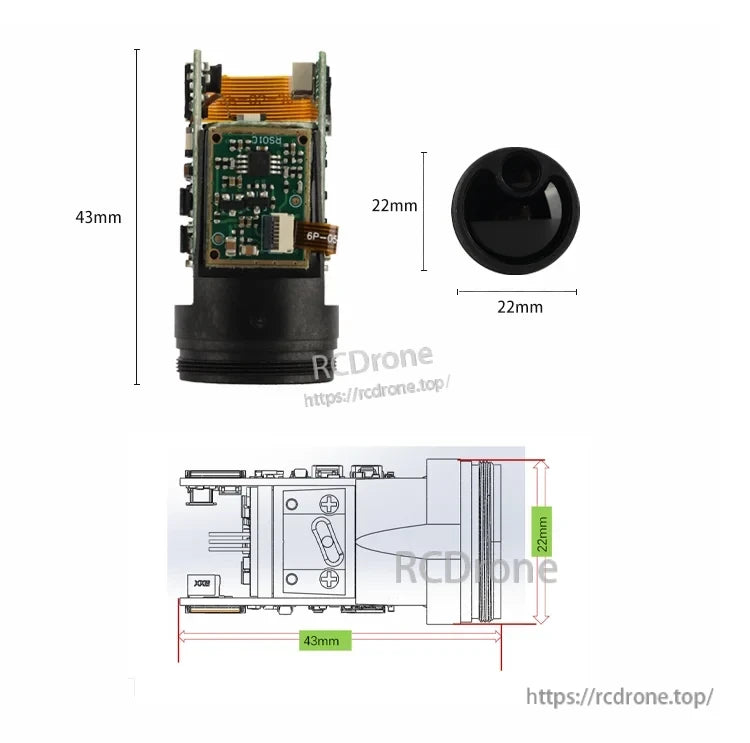

- 치수: φ43×22 mm; 무게: 15 g
- 환경: 작동 온도 -20~50℃, -10~50℃; 감지 온도 0~50℃; 습도 범위 90%

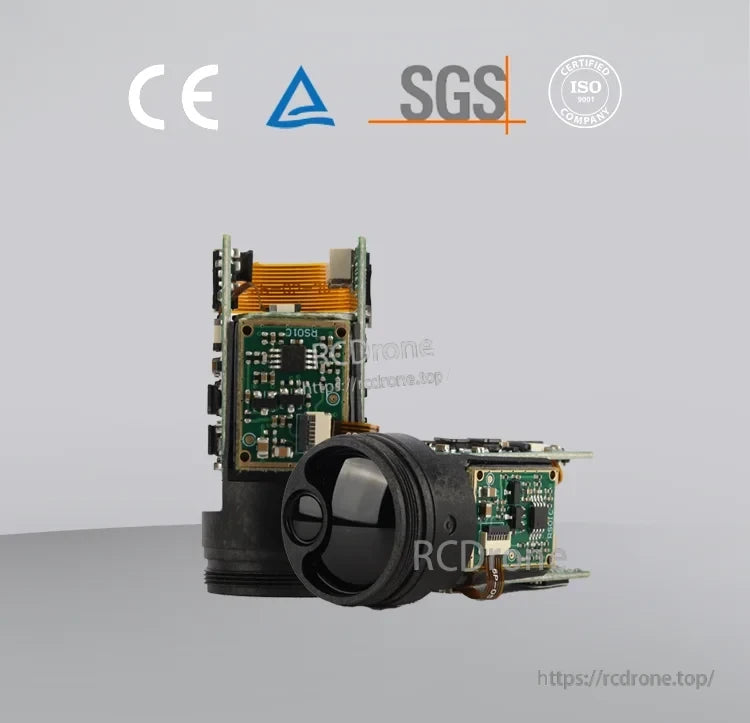

- 인증: ISO9001, CE, ROHS, FCC
사양
| 브랜드 이름 | Meskernel |
| 시리즈 | 펄스 거리 센서 (TC 시리즈) |
| 모델 번호 | TC22-300 H240522 |
| 설명 | 700m 레이저 거리 측정 센서 모듈, 레이저 거리 측정기 모듈 |
| 응용 분야 | 거리 측정기 |
| 기능 | 레이저 거리 측정 센서 |
| 이론 | 디지털 센서 |
| 감지 빛 | 레이저 센서 |
| 감지 물체 | 비반사 재료 |
| 측정 범위 | 3–300 m |
| 감지 거리 | 3–300 m |
| 감지 범위 | 3–300 m |
| 범위 (TC 시리즈 옵션) | 3–300/400/700/1000 m |
| 정확도 | ±1 m |
| 해상도 | 0.1 m |
| 해상도 (비트) | 0.1 m |
| 주파수 | 1–3 Hz |
| 최대 단일 측정 시간 | ~1 s (약 1 s) |
| 레이저 | 905 nm 클래스 I |
| 레이저 클래스 | 클래스 I |
| 전압 - 공급 | 전형적인 값 DC +3.3 V |
| 전압 - 입력 | 3.3 V |
| 전압 - 출력 (전형) @ 거리 | 없음 |
| 전압 - 정격 | 3.3 V |
| 전압 - DC 역 (Vr) (최대) | 3.3 V |
| 전압 - 최대 | 3.3 V |
| 출력 유형 | 3.3 V |
| 출력 구성 | TTL |
| 인터페이스 | RS232, RS485, UART |
| 출력 / 출력 기능 | RS232, RS485, UART |
| 통신 인터페이스 | TTL/RS232/RS485/Bluetooth |
| 유량 센서 유형 | UART, 기본 전송 속도 115200 bps |
| 장착 유형 | USB-RS232, 레이저 거리 측정 센서 |
| 전류 - 공급 | 60–100 mA |
| 전류 - 공급 (최대) | 100 mA |
| 전류 / 전류 - 출력 / 전류 - 출력 (최대) | 100 mA |
| 전류 정격 - AC | 100 mA |
| 전류 정격 - DC | 100 mA |
| 전력 소비 | <330 mW @ 3.3 V |
| 작동 온도 | -20~50℃, -20~50℃ |
| 작동 온도 (시리즈 표) | -10~50℃ |
| 감지 온도 - 로컬 | 0~50℃ |
| 감지 온도 - 원격 | 0~50℃ |
| 습도 범위 | 90% |
| 크기 / 치수 | 지름 22*43 mm |
| 크기 | 레이저 거리 센서 모듈 |
| 크기 (시리즈 표) | φ43*22 mm |
| 무게 | 15 g |
| 기술 | 펄스 거리 센서 |
| 시리즈 (반복) | 펄스 거리 센서 |
| 용도 | 장거리 측정 |
| 인증서 | ISO9001 CE ROHS FCC |
| 보증 | 정상 사용 시 1년 |
| 브랜드 | 레이저 거리 측정 모듈 |
| 원산지 | 중국 사천성 |
| 출처 | 중국 본토 |
| 제조 날짜 코드 | 20240522 |
| 교차 참조 | 없음 |
| 고위험 화학물질 | 없음 |
| 산소 범위 | 1200 m |
| 가속도 범위 | / |
| 작동 힘 | / |
| 최대 전력 | / |
| 정격 전력 | / |
| 저항 | / |
| 저항 허용오차 | / |
| 감도 (LSB/(°/s)) | / |
| 감도 (LSB/g) | / |
| 감도 (mV/g) | / |
| 감도 (mV/(°/s)) | / |
응용 분야

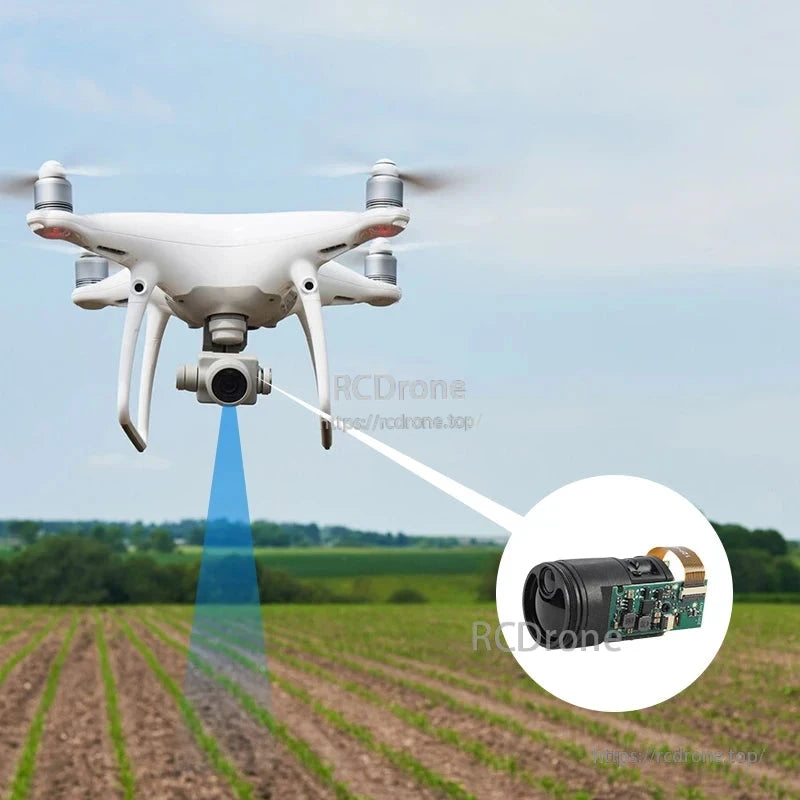

- UAV 거리 측정

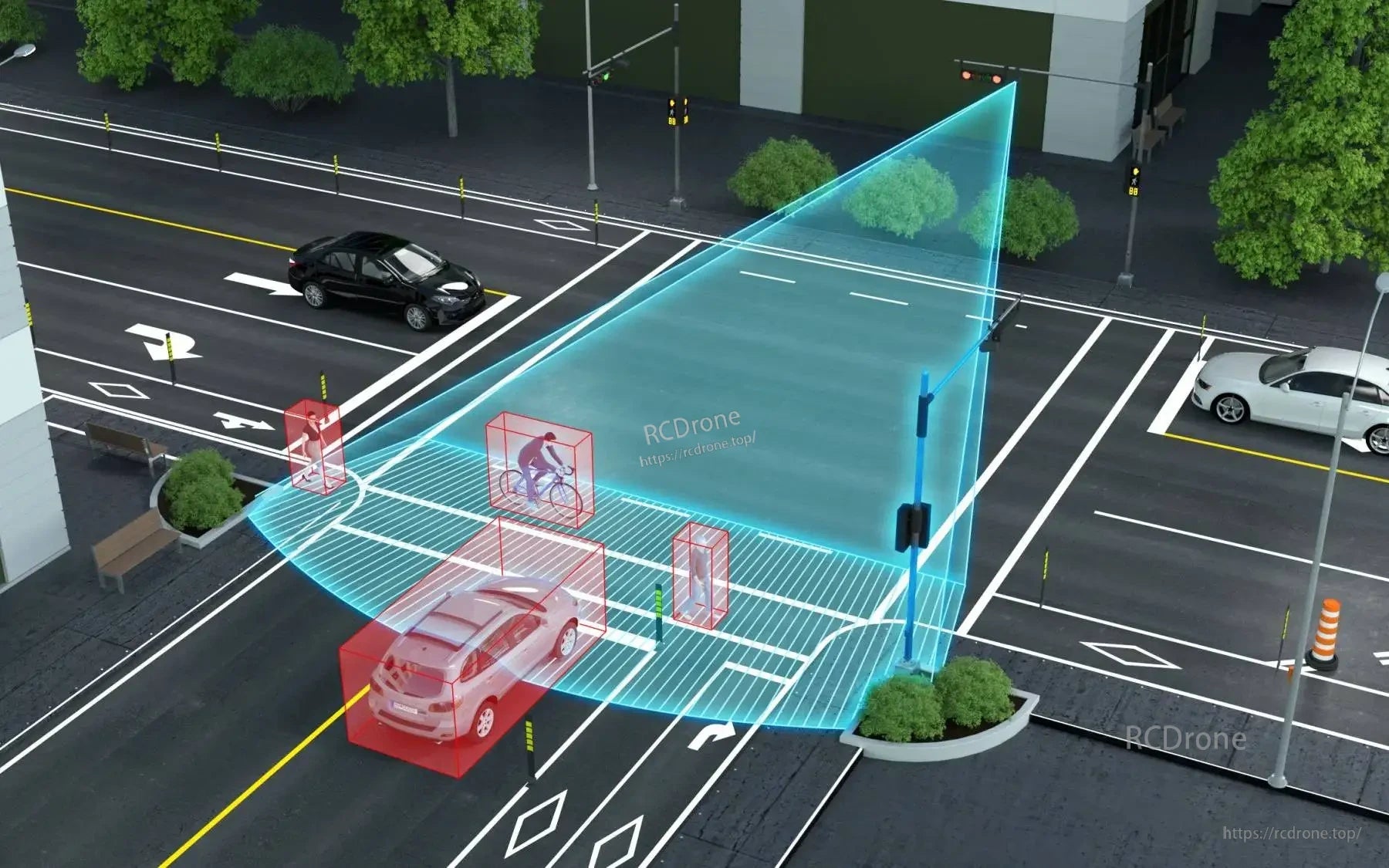

- 인물 및 차량 모니터링 (도로 측정 및 실내 휴머노이드 탐지)
- 야간 시각 및 열 화상으로 어둠 속 거리 측정
- 터널 모니터링, 총기 조준기, 광전자 포드, 보안 모니터링

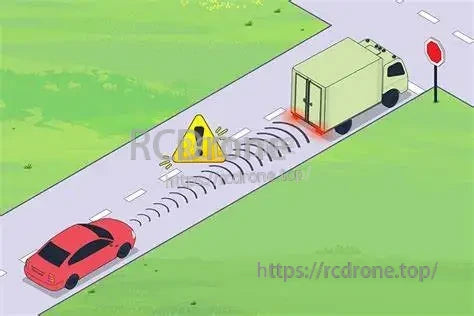

- 초음파 센서와 비교한 차량 충돌 방지
세부 사항

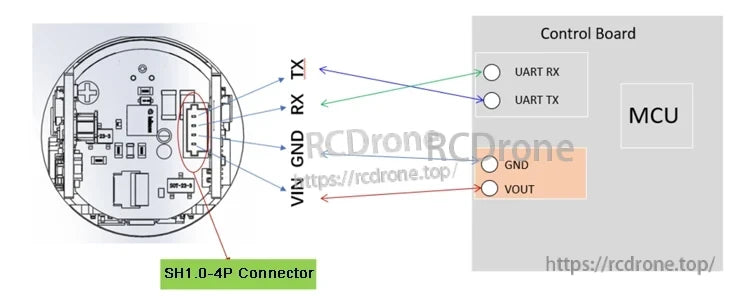

Meskernel TC22-300 레이저 거리 센서와 SH1.0-4P 커넥터는 MCU에 대한 UART TX/RX, GND, VIN, VOUT 연결을 제공합니다.

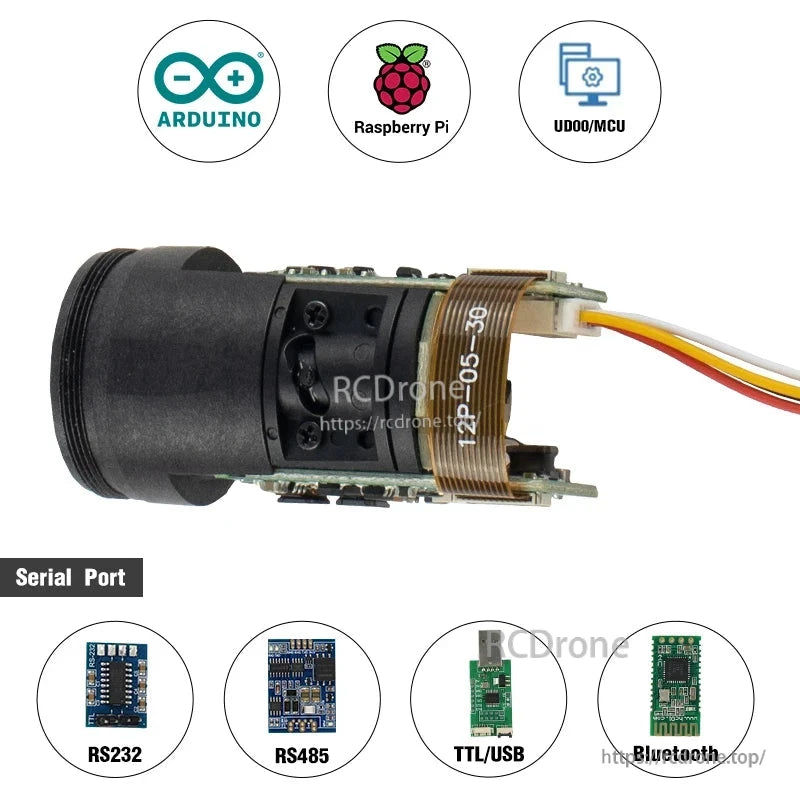

Arduino, Raspberry Pi, MCU, 직렬 포트와 호환되는 레이저 거리 센서

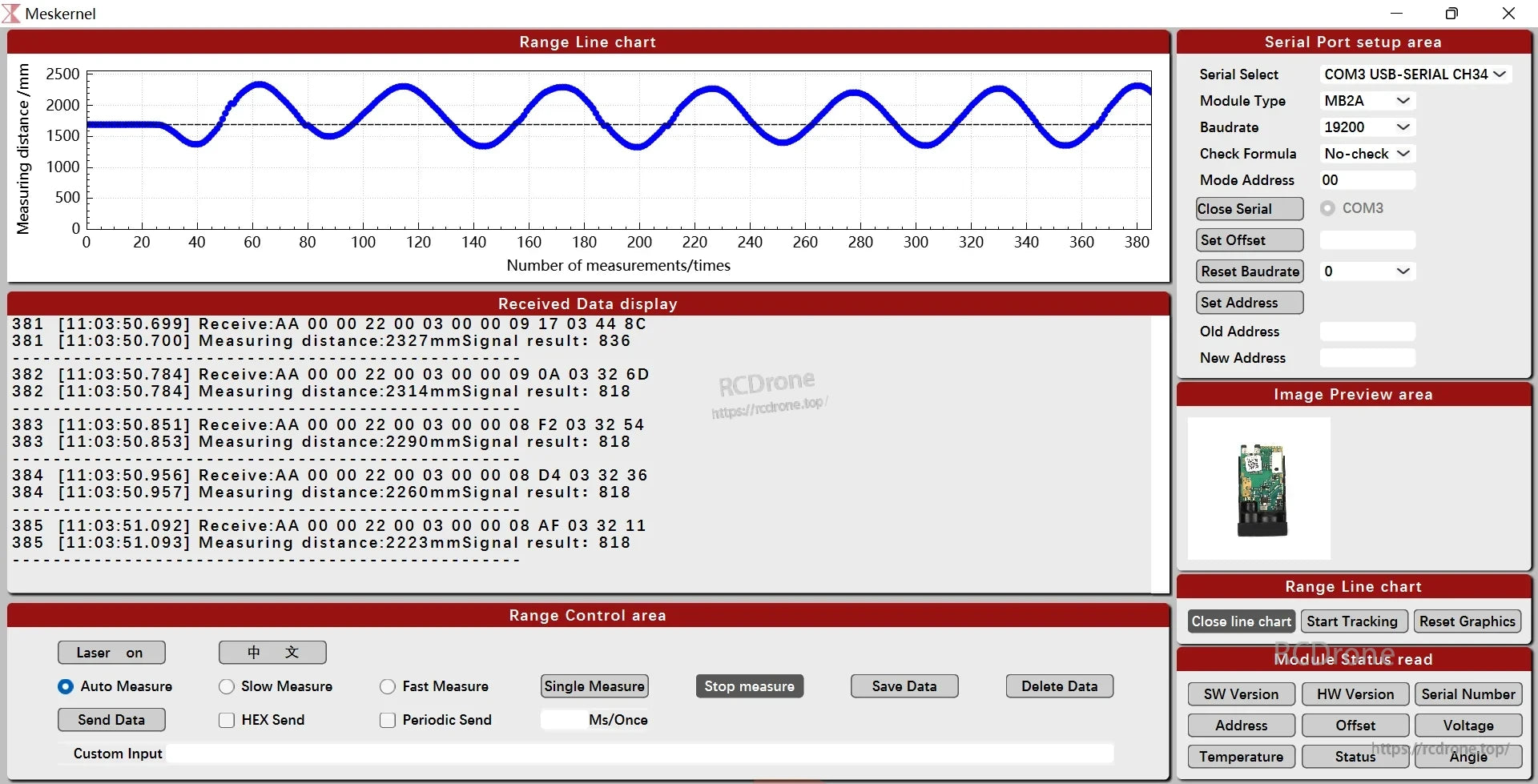

Meskernel TC22-300 레이저 거리 센서 인터페이스는 실시간 측정값, 직렬 설정, 데이터 로그 및 모듈 상태를 표시합니다. 기능에는 범위 차트, 데이터 수신, 제어 옵션 및 정밀 거리 감지를 위한 장치 구성이 포함됩니다.
