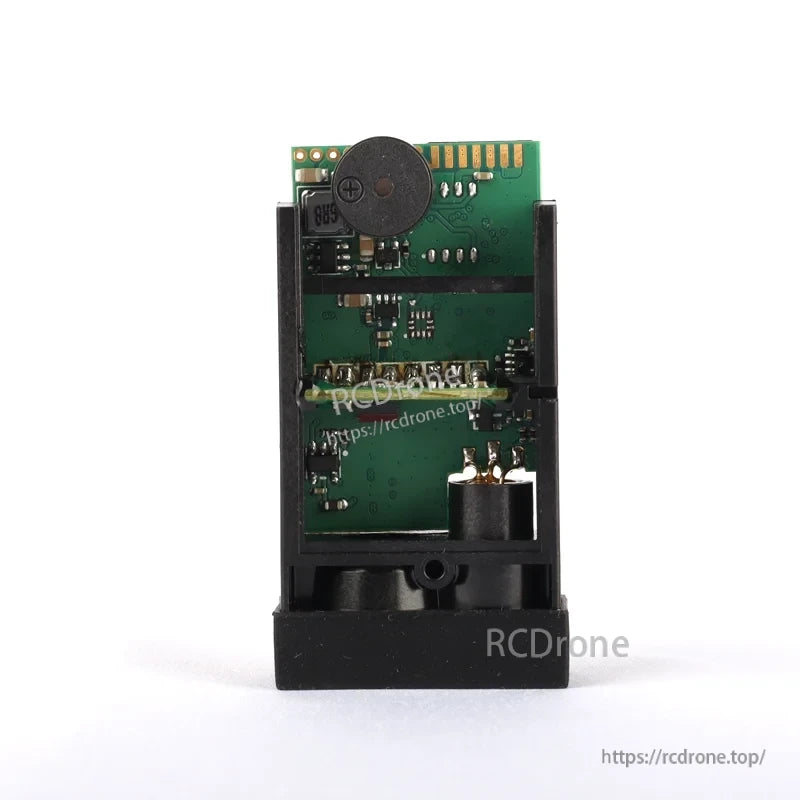

Meskernel LDK-40 40m 레이저 거리 측정 모듈, 레이저 변위 센서, TTL/RS232/RS485, ±2mm, 3Hz
Meskernel LDK-40 40m 레이저 거리 측정 모듈, 레이저 변위 센서, TTL/RS232/RS485, ±2mm, 3Hz
Meskernel
정가
$166.95 USD
정가
$0.00 USD
할인가
$166.95 USD
단가
단위
세금이 포함된 가격입니다.
배송료는 결제 시 계산됩니다.
픽업 사용 가능 여부를 로드할 수 없습니다.
개요
주요 특징
- 실내 범위 0.03–40 m (90% 반사율); 특별 반사판을 사용하면 실외에서 최대 35 m
- 정확도 2 mm; 절대 정확도 ±2 mm; 해상도 1 mm; 블라인드 영역 3 cm
- 적색 레이저 635 nm, <1mW, 클래스 II 안전 레이저; 레이저 유형 620–690 nm
- 출력 주파수 3 Hz; 측정 시간 0.125–4 초
- UART TTL 인터페이스; 선택 가능한 TTL/RS485/RS232 3-in-1 인터페이스; 블루투스 전송 지원(공급업체 설명에 따름)
- VTTL=3.3 V 직렬 레벨; 작동 전압 DC+3.3 V; 전압 범위 DC 2.0–3.3 V
- 전형적인 작동 전류 80 mA; 모듈 전력 0.27 W; 레이저 전력 최대 1mw 미만

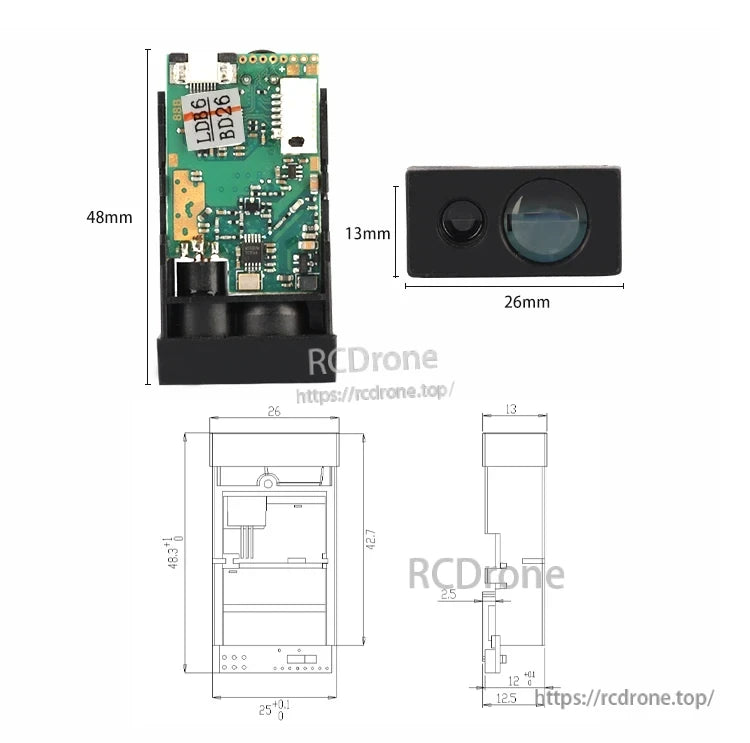

- 컴팩트 모듈: 크기 48*26*13mm; 무게 10 g

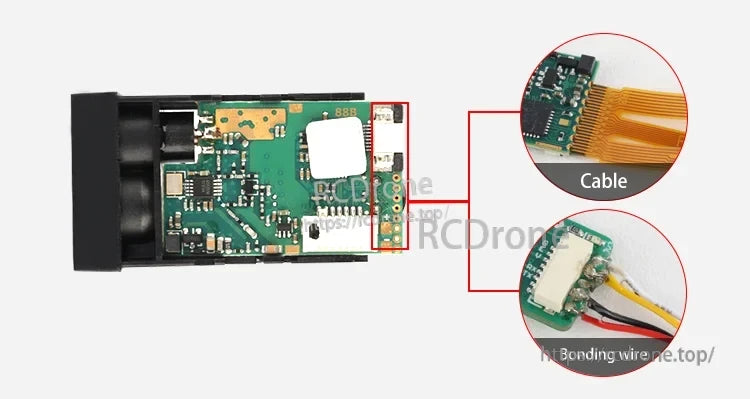

- FFC(플렉시블 플랫 케이블) 및 본딩 와이어 연결 지원
- 데이터 수집 및 검증을 위한 PC 테스트 소프트웨어 도구 제공
사양
| 브랜드 이름 | Meskernel |
| 모델 번호 | LDK-40 H231124 |
| 실내 범위 | 0.03–40m (90% 반사율) |
| 실외 범위 | 0.03–35m (특수 반사판) |
| 출력 주파수 | 3Hz |
| 정확도 | 2mm |
| 절대 정확도 | ±2mm |
| 해상도 | 1mm |
| 블라인드 영역 | 3cm |
| 측정 시간 | 0.125–4 초 |
| 레이저 빔 색상 | RED |
| 레이저 유형 (nm) | 620–690nm |
| 빛 | 635nm, <1mW, 빨간색 레이저, 클래스 II 안전 레이저 |
| 데이터 인터페이스 선택 사항 | TTL/RS485/RS232 |
| 통신 인터페이스 | UART TTL |
| 직렬 레벨 | VTTL=3.3V |
| 작동 온도 | -40~60 °C |
| 작동 전압 | DC+3.3 V |
| 전압(V) | DC 2.0-3.3V |
| 작동 전류 | 80mA |
| 전력 | 0.27W |
| 전력 - 최대 | 1mw 미만 |
| 부피 | 48*26*13mm |
| 크기 | 45*25*12mm |
| 무게 | 10g |
| 원산지 | 중국 본토 |
| 원산지 | 중국 쓰촨 |
| 보증 | 1년 |
| 맞춤 지원 | OEM, ODM, OBM |
| 맞춤형 여부 | 예 |
| 유형 | 기타 |
노트
- 강한 빛이나 매우 높은/낮은 확산 반사율에서 오차가 증가할 수 있습니다: ±1 mm + 50 PPM; 필요 시 반사기를 사용하십시오.
- 작동 온도 -10~50 °C는 맞춤형으로 가능합니다.
- 8Hz는 빠른 연속 측정 모드에서만 사용할 수 있습니다.
응용 프로그램
- 지능형 기계 팔: 고정밀 거리 측정을 추가하여 목표 접근 제어
- 지능형 물류: 수동 작업 없이 지정된 거리에서 물품이 배치되도록 보장
- 공학 측량: 거리, 면적 및 부피 측정
- 보안 모니터링: 공항 보안 모니터링 및 적외선 카메라와 함께 사용 가능
- 전이 벨트: 컨베이어 벨트에 화물이 있는지 감지
세부 사항
USB에서 TTL, RS485, RS232, Bluetooth 및 다기능 변환기 인터페이스가 있는 LDK-40 레이저 거리 측정기.

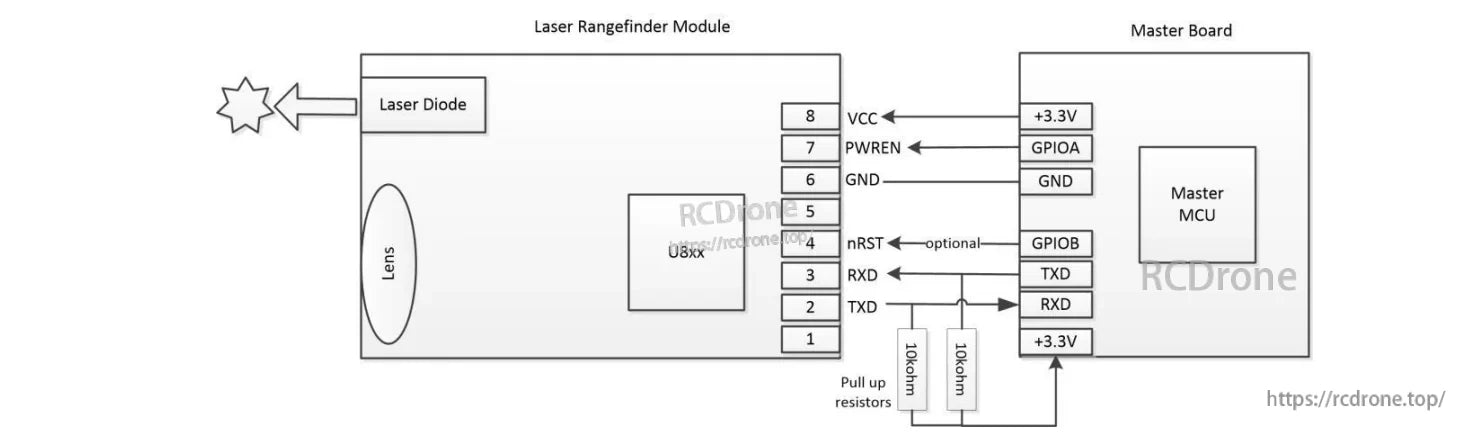

레이저 거리 측정 모듈은 UART를 통해 마스터 보드에 연결되며, +3.3V로 전원이 공급되고 TXD/RXD 라인에 GPIO 제어 및 풀업 저항이 있습니다.

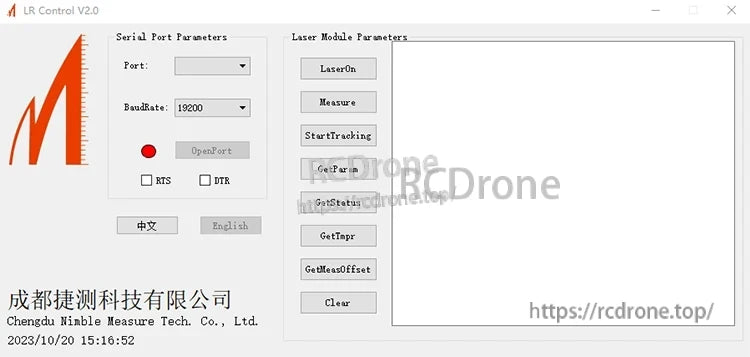

레이저 거리 측정을 위한 LR Control V2.0 소프트웨어 인터페이스.직렬 포트 설정을 표시하며, 포트 선택, 19200으로 설정된 전송 속도, RTS 및 DTR 옵션이 포함됩니다. 레이저 제어를 위한 버튼이 있습니다: LaserOn, Measure, StartTracking, GetParam, GetStatus, GetTopr, GetMeasOffset, 및 Clear. 언어 옵션은 중국어와 영어가 있습니다. 제조사: 청두 님블 측정 기술 유한회사. 타임스탬프: 2023/10/20 15:18:52. 스타일화된 빨간 'M' 로고가 포함되어 있습니다.
