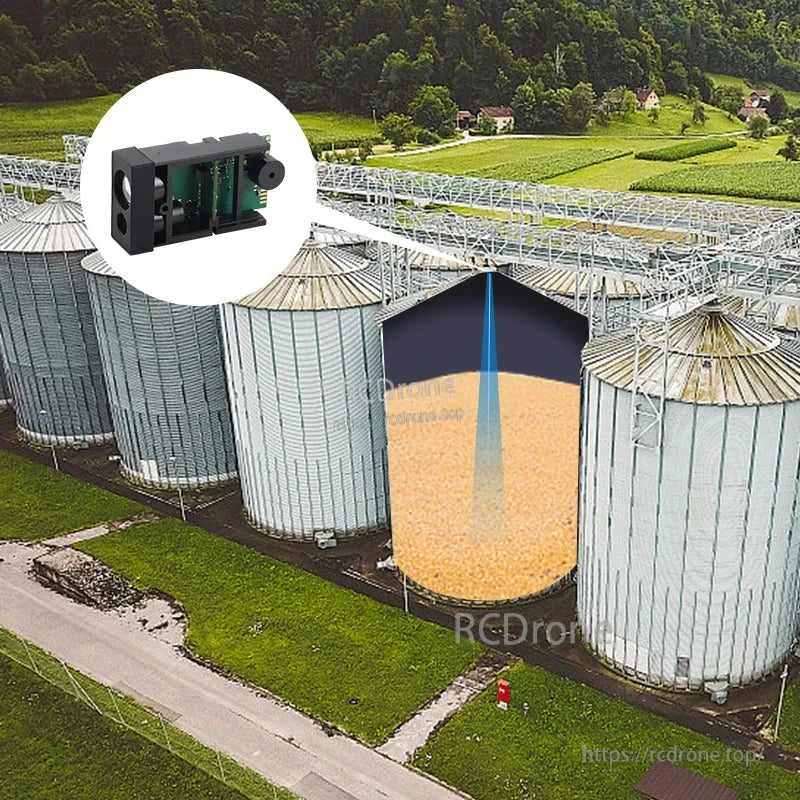

  • Meskernel LDK-80 Laser Distance Sensor, LDK-80 laser sensor: 80m range, 2mm accuracy, 3.3V, supports TTL/RS485/RS232, works with Arduino, Raspberry Pi, and MCUs.
  • Meskernel LDK-80 Laser Distance Sensor, Meskernel LDK-80 laser sensor: 80m range, 2mm accuracy, 3.3V, TTL/RS485/RS232 outputs, ideal for Arduino projects.

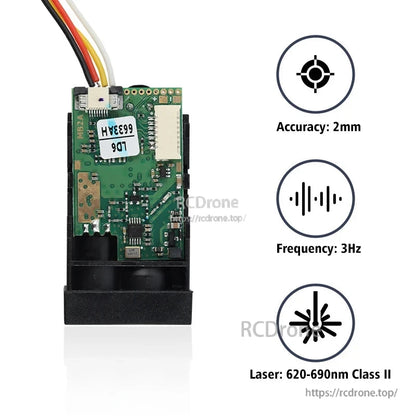

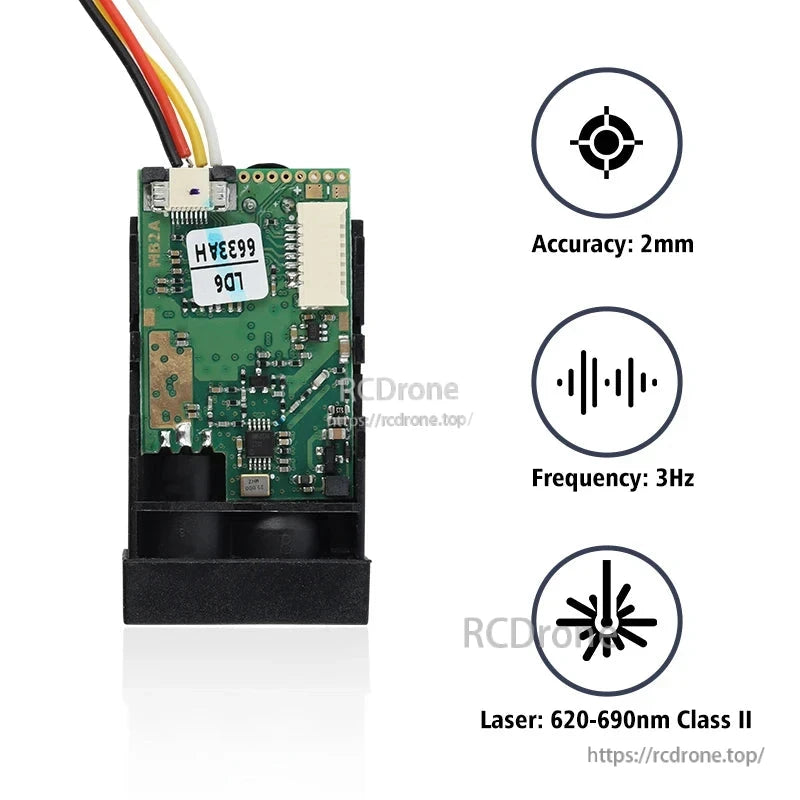

  • Meskernel LDK-80 Laser Distance Sensor, LDK-80 laser sensor: 80m range, 2mm accuracy, 3Hz, Class II laser (620-690nm), 3.3V, supports TTL/RS485/RS232.
1 6

Meskernel LDK-80 레이저 거리 센서 모듈, Arduino용, 80m 실내 범위, TTL/RS485/RS232, 3.3V, 2mm 정확도

Meskernel LDK-80 레이저 거리 센서 모듈, Arduino용, 80m 실내 범위, TTL/RS485/RS232, 3.3V, 2mm 정확도

Meskernel

$168.94 USD
$0.00 USD $168.94 USD
할인 품절
세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.
색상
사양
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
전체 세부 정보 보기

개요

Meskernel LDK-80은 아두이노 및 임베디드 시스템을 위한 레이저 거리 센서 모듈로, 빠른 응답 속도, 컴팩트한 크기 및 직렬 데이터 출력을 통해 정밀한 레이저 거리 측정을 위해 설계되었습니다. 이 레이저 거리 센서 모듈은 UART TTL 및 선택적 RS232/RS485 인터페이스를 지원하여 산업 측정, 창고 모니터링, 교통 조사, 로봇 및 일반 엔지니어링 작업에 대한 통합을 간편하게 합니다.

주요 특징

  • 실내 범위: 0.03–80m (90% 반사율에서); 실외 범위: 0.03–35m (특수 반사판 사용 시).
  • 정확도: 2mm (절대 정확도 ±2mm); 해상도: 1mm; 블라인드 영역: 3cm.
  • 적색 레이저 635nm, <1mW, 클래스 II 안전 레이저.
  • 직렬 통신: UART TTL; 선택적 3-in-1 인터페이스 TTL/RS232/RS485; 공급업체 설명에 따라 블루투스 전송 지원.
  • 측정 시간: 0.125–4초; 출력 주파수 3Hz; 빠른 연속 측정 모드가 활성화되면 최대 8Hz.
  • 전원 및 전력: DC 3.3V 작동; 일반 작동 전류 80mA; 공급 전류 사양 100mA; 전력 0.27W.

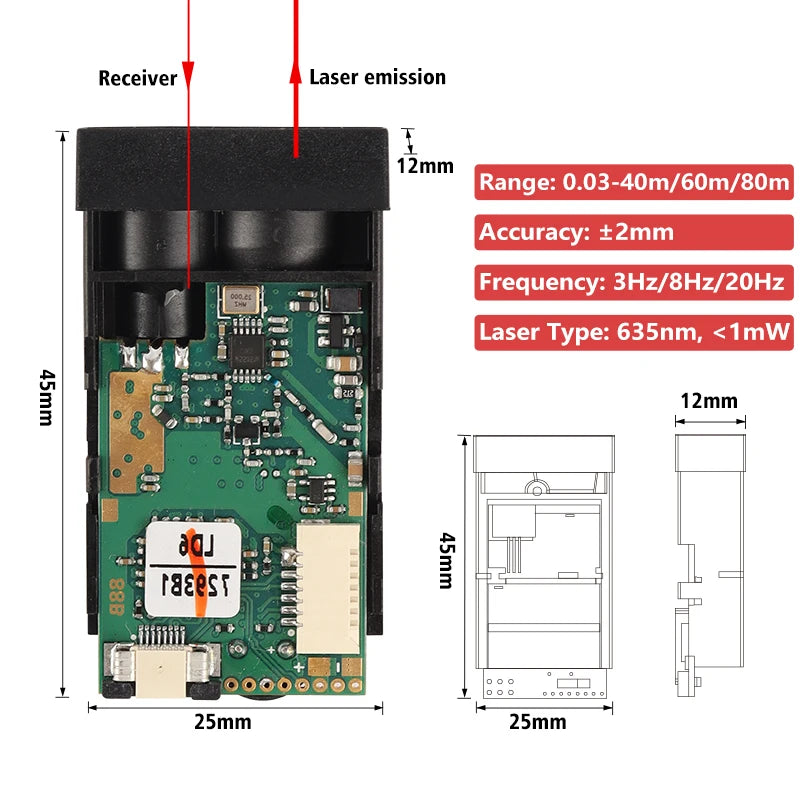

  • 컴팩트한 폼 팩터: 크기 45*25*12mm; 부피 48*26*13mm; 무게 10g.
  • 작동 온도: -40~60 °C.
  • ABS 하우징; 색상 녹색+검정; OEM/ODM/OBM 맞춤 제작 가능.

사양

브랜드 이름 Meskernel
브랜드 이름 Meskernel
모델 번호 LDK-80 H231122
기능 레이저 거리
실내 범위 0.03–80m (90% 반사율)
실외 범위 0.03–35m (특수 반사판)
정확도 2mm
절대 정확도 ±2mm
해상도 1mm
블라인드 영역 3cm
레이저 유형 (nm) 620–690nm
빛 635nm, <1mW, 빨간 레이저, Class II 안전 레이저
측정 시간 (초) 0.125–4 초
출력 주파수 3Hz
주파수 (Hz) 8Hz (빠른 연속 측정 모드에서 활성화됨)
통신 인터페이스 UART TTL
데이터 인터페이스 선택 사항 TTL/RS485/RS232
직렬 레벨 VTTL=3.3V
작동 전압 DC +3.3V
전압 (V) DC 2.0–3.3V
작동 전류 80mA
전류 – 공급 100mA
전력 0.27W
크기 (mm) 45*25*12mm
부피 48*26*13mm
무게 (g) 10g
무게 10g
색상 녹색+검정
재질 ABS
작동 온도 -40~60 °C
유형 기타
고위험 화학물질 없음
원산지 중국 본토
원산지 중국 쓰촨
포장 중성 포장
맞춤형 지원 OEM, ODM, OBM
맞춤형 여부 예

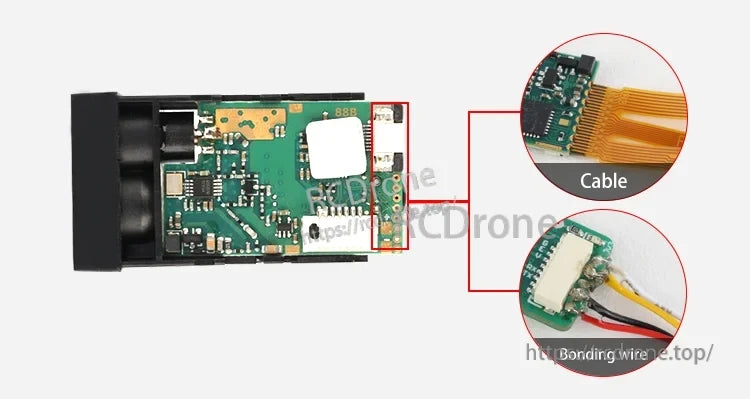

연결선 옵션FFC (플렉시블 플랫 케이블) 및 본딩 와이어

노트

  • 불리한 조건(강한 빛 또는 매우 높은/낮은 목표 확산 반사율)에서 오류가 ±1 mm + 50 PPM으로 증가할 수 있습니다.
  • 강한 빛이나 낮은 목표 반사율에서는 반사기를 사용하십시오.
  • 작동 온도 -10~50 °C는 맞춤 설정이 가능합니다.
  • 8Hz는 빠른 연속 측정 모드가 사용될 때만 활성화됩니다.

응용 분야

지능형 기계 팔

로봇 팔에 고정밀 거리 측정을 추가하여 목표 거리를 정확하게 제어합니다.

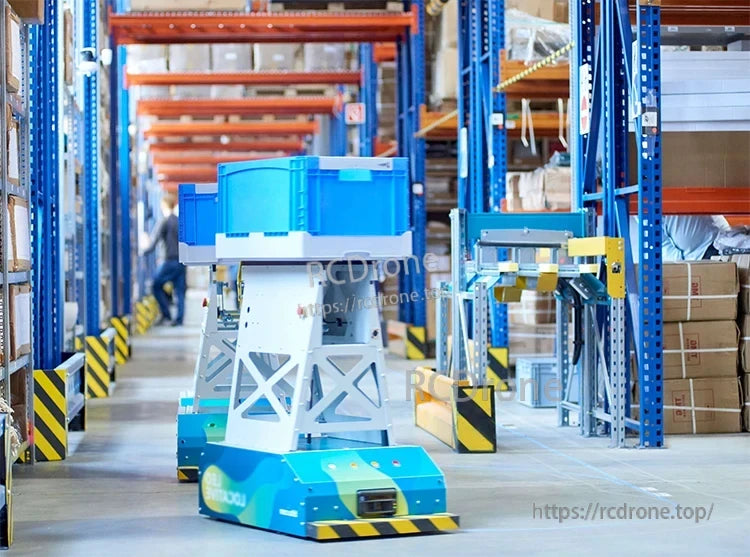

지능형 물류

자동 배치를 통해 수동 작업 없이 상품이 지정된 거리에서 유지되도록 합니다.

공학 측량

거리, 면적 및 부피 측정에 널리 사용됩니다.

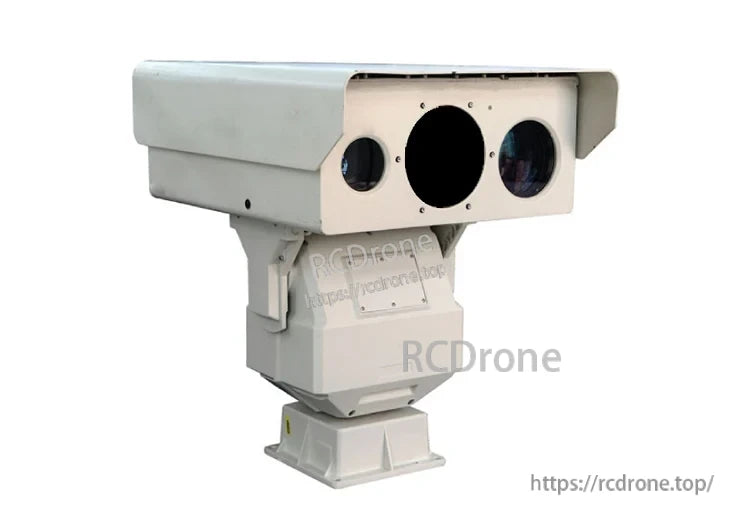

보안 모니터링

공항 보안 모니터링 및 적외선 카메라와 함께 사용할 수 있습니다.

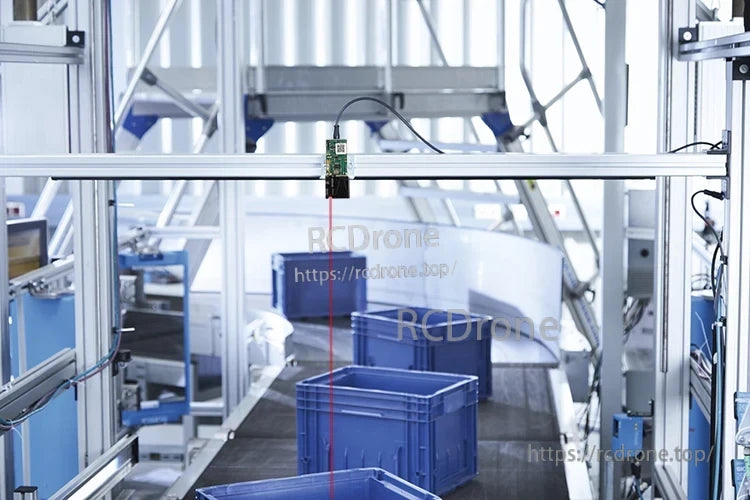

전달 벨트

컨베이어 벨트에 화물이 있는지 감지합니다.

상세정보

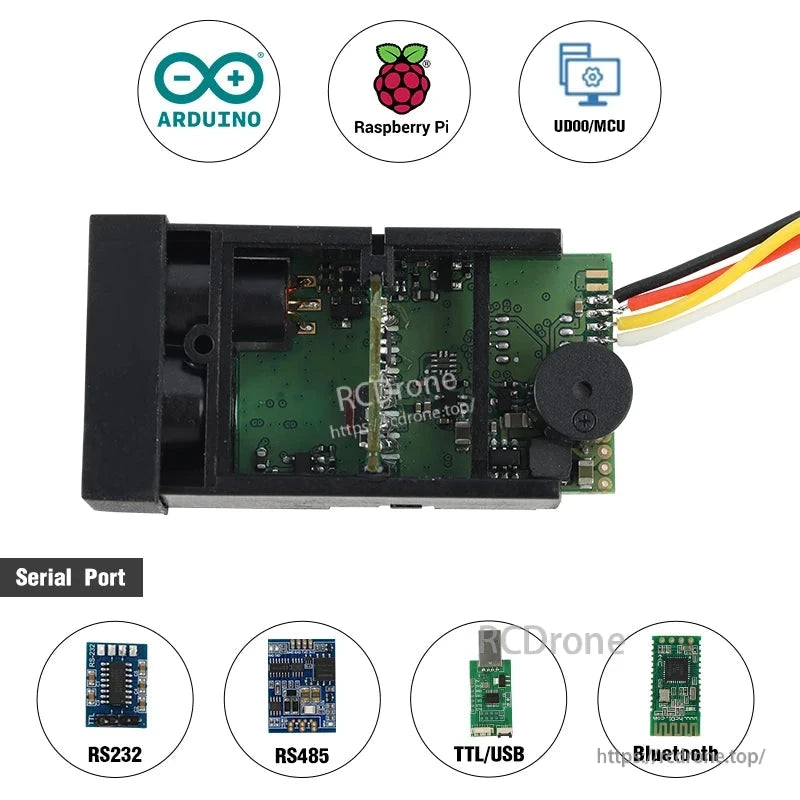

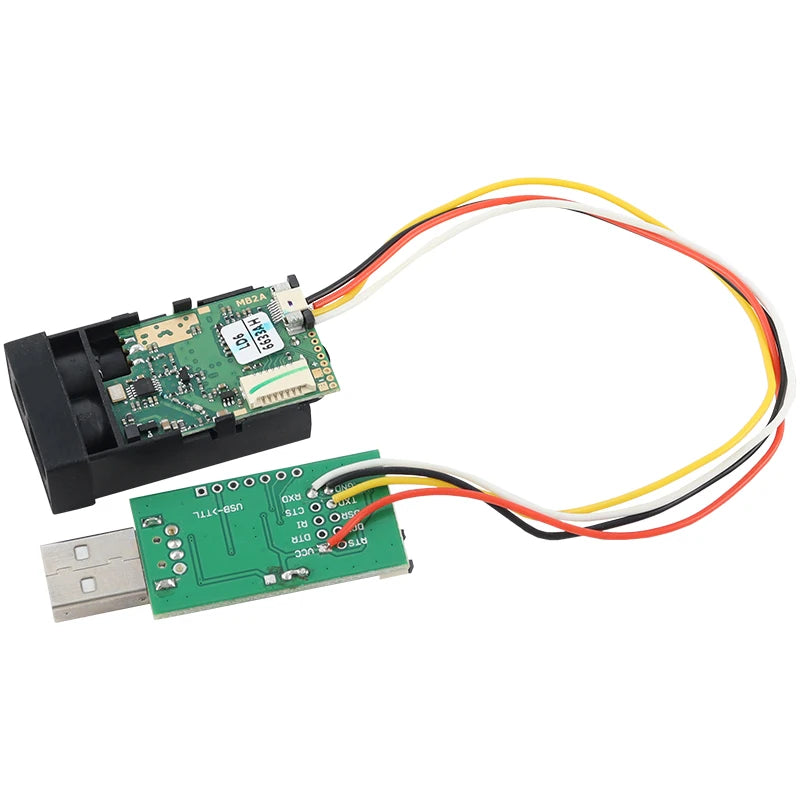

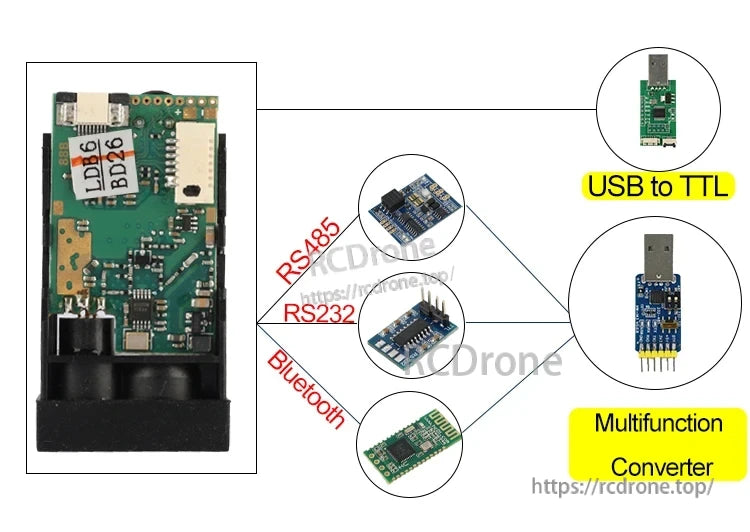

Meskernel LDK-80 Laser Distance Sensor Module for Arduino, measures up to 80m indoors with high accuracy.Meskernel LDK-80 Laser Distance Sensor, Meskernel LDK-80 H231122 laser distance measurer with 0.03-80m indoor range and ±2mm accuracy for various applications.Meskernel LDK-80 Laser Distance Sensor, Intelligent logistics automates placement to keep goods at specific distances, eliminating manual effort.Meskernel LDK-80 Laser Distance Sensor, A compact device measures 45x25x12mm in size, has a volume of 48x26x13mm and weighs 10 grams.Meskernel LDK-80 Laser Distance Sensor, Input frequency of 8Hz is enabled when using fast continuous measurement mode.Meskernel LDK-80 Laser Distance Sensor, Intelligent logistics automates placement to maintain specific distances between goods, eliminating the need for manual operation.Meskernel LDK-80 Laser Distance Sensor, Intelligent logistics automates placement to keep goods at specified distances without manual effort.Meskernel LDK-80 Laser Distance Sensor, LDK-80 laser distance sensor features USB to TTL, RS485, RS232, Bluetooth, and multifunction converter interfaces for versatile connectivity and precise distance measurement.

LDK-80 레이저 거리 센서 USB to TTL, RS485, RS232, Bluetooth 및 다기능 변환기 인터페이스가 포함되어 있습니다.

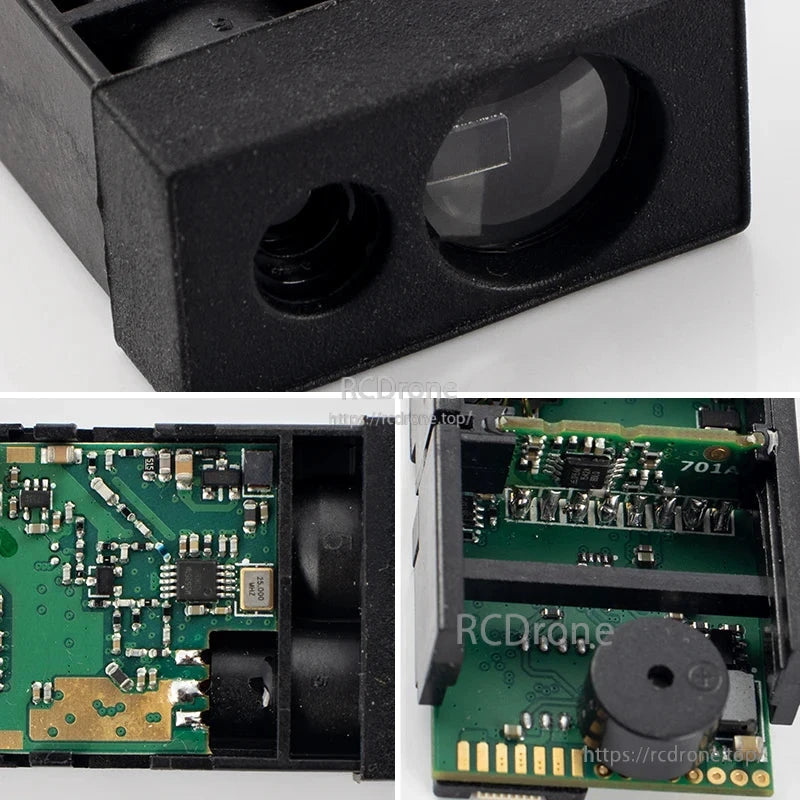

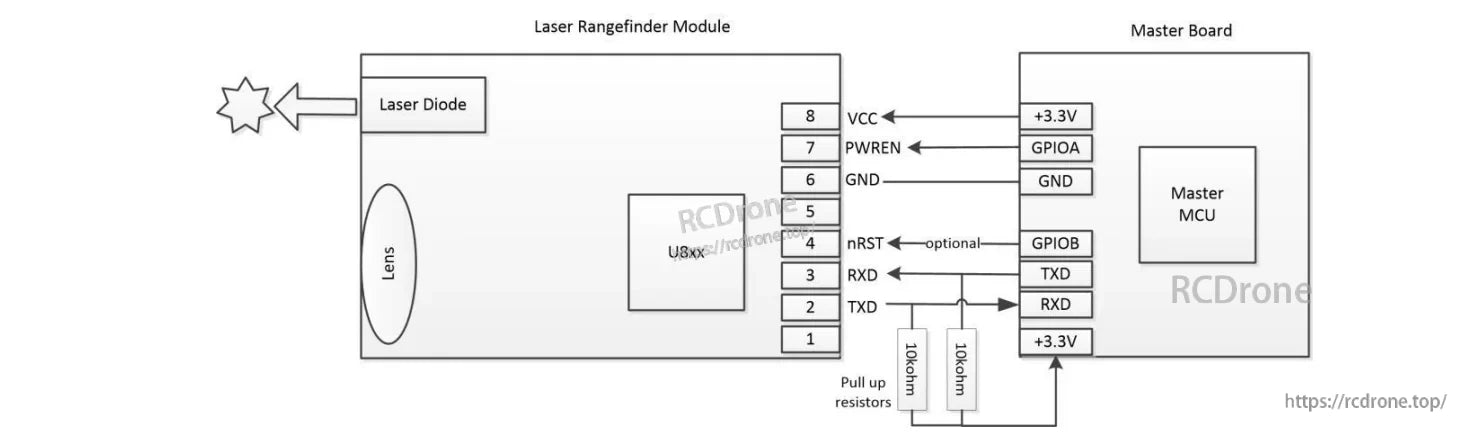

Meskernel LDK-80 Laser Distance Sensor, A laser rangefinder module uses a laser diode, lens, and U8xx chip, connecting to a master board via GPIO, TXD, RXD, and power pins.

레이저 다이오드, 렌즈, U8xx 칩이 포함된 레이저 거리 측정 모듈로, GPIO, TXD, RXD 및 전원 핀을 통해 마스터 보드에 연결됩니다.

Meskernel LDK-80 Laser Distance Sensor, LR Control V2.0 interface for LDK-80 laser sensor; serial settings, control buttons, language toggle. By Chengdu Nimble Measure Tech. Co., Ltd. Timestamp: 2023/10/20 15:16:52.

LR Control V2.0 인터페이스는 Meskernel LDK-80 레이저 거리 센서를 위한 것입니다. 포트 선택, 19200으로 설정된 전송 속도 및 RTS와 DTR 옵션이 있는 직렬 포트 설정을 표시합니다. 레이저 제어를 위한 버튼: LaserOn, Measure, StartTracking, GetParam, GetStatus, GetTemp, GetMeasOffset 및 Clear가 있습니다. 언어는 중국어와 영어로 전환할 수 있습니다. 제조사: 청두 님블 측정 기술 유한회사. 타임스탬프: 2023/10/20 15:16:52.

Meskernel LDK-80 Laser Distance Sensor, Detecting if cargo is present on a conveyor belt.Meskernel LDK-80 Laser Distance Sensor Module for Arduino, measures up to 80m indoor range with high accuracy.Meskernel LDK-80 Laser Distance Sensor Module for Arduino, measures up to 80m indoors with 2mm accuracy.Meskernel LDK-80 Laser Distance Sensor, Intelligent logistics automates placement to keep goods at specified distances.Meskernel LDK-80 Laser Distance Sensor, Engineering surveying widely uses distance, area, and volume measurement.
