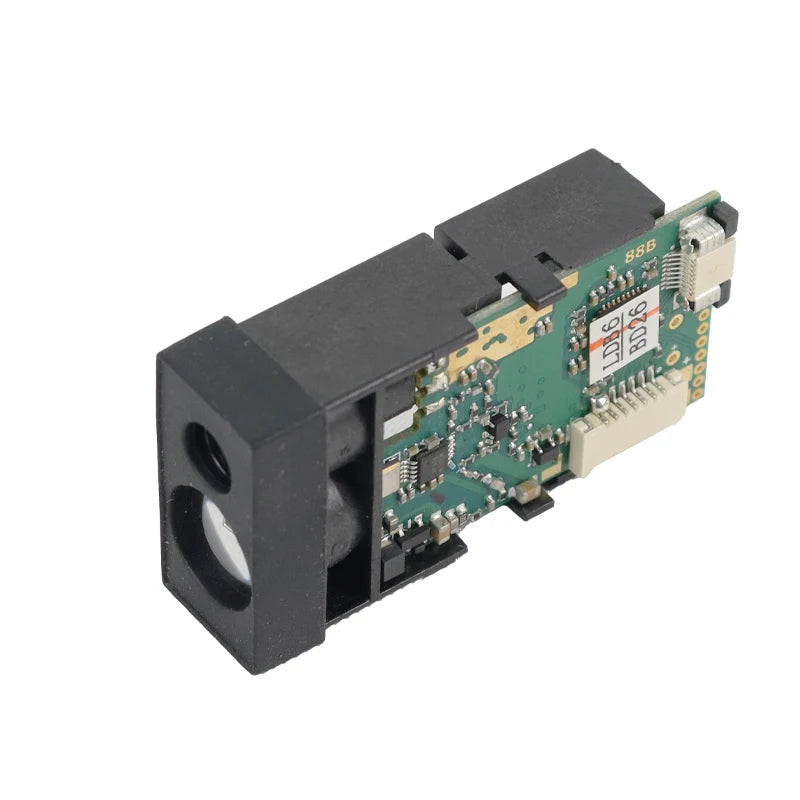

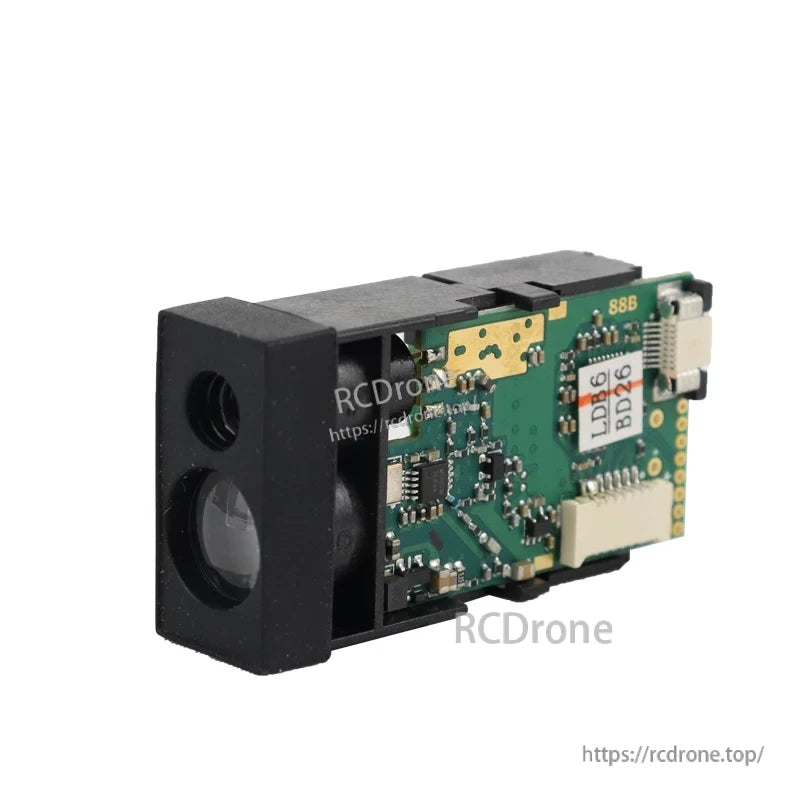

Meskernel LDK-80 80m 가시적 적색 레이저 센서 거리 측정기 미니 거리 센서 모듈

개요

Meskernel LDK-80은 정밀 레이저 거리 측정을 위한 가시 적색 레이저를 사용하는 거리 측정 기기 미니 거리 센서 모듈입니다. 이 모듈은 최대 80m의 실내 범위를 제공하며(대상 반사율에 따라 다름), 밀리미터 수준의 해상도와 산업 및 임베디드 애플리케이션에 적합한 컴팩트한 크기를 자랑합니다.

레이저 거리 모듈은 정밀 측정을 위해 설계되었으며, 높은 정확도, 빠른 측정 속도, 설치 및 조작이 용이합니다. 이 모듈은 일상 측정, 산업 측정, 창고 모니터링, 교통 조사 및 로봇에 적용할 수 있습니다.

주요 특징

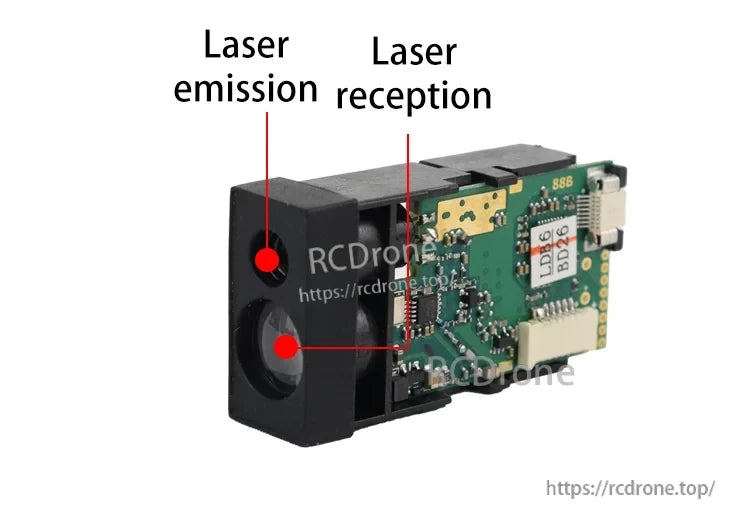

• 가시 적색 레이저(II급), 635 nm, <1 mW
• 실내 범위 0.03–80 m (90% 반사율); 실외 범위 0.03–35 m (특수 반사판 포함)
• 해상도 1 mm; 정확도 2 mm; 절대 정확도 ±2 mm
• 출력 주파수 3 Hz; 빠른 연속 측정 모드 최대 8 Hz (참고 사항에 따라)
• UART TTL 인터페이스; 선택적 TTL/RS232/RS485 삼합일 인터페이스
• 직렬 레벨 VTTL=3.3 V

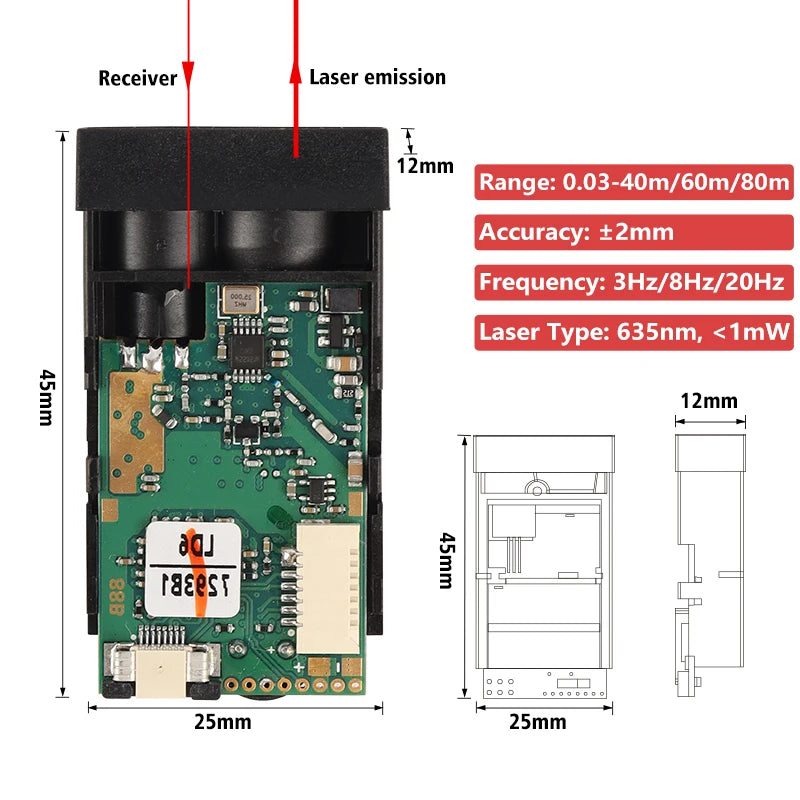

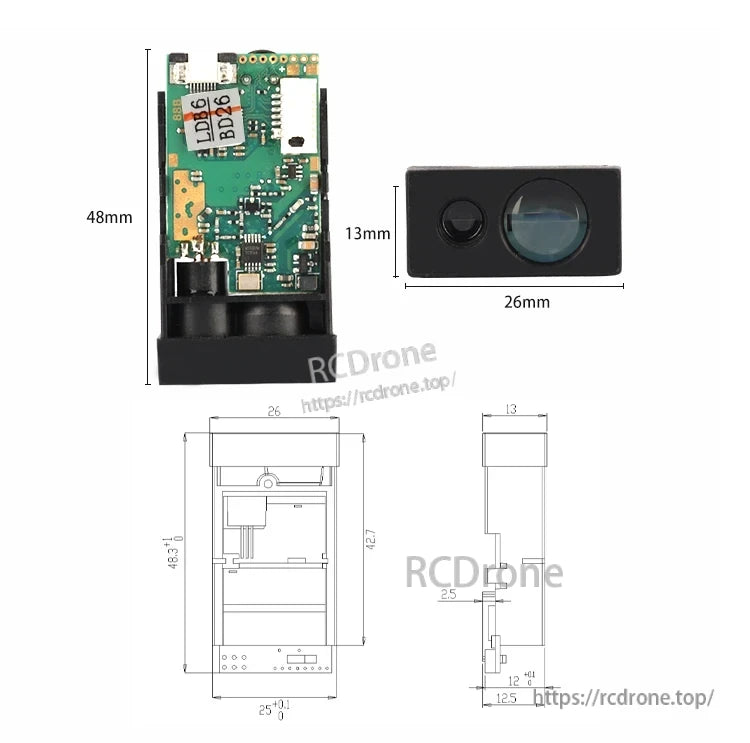

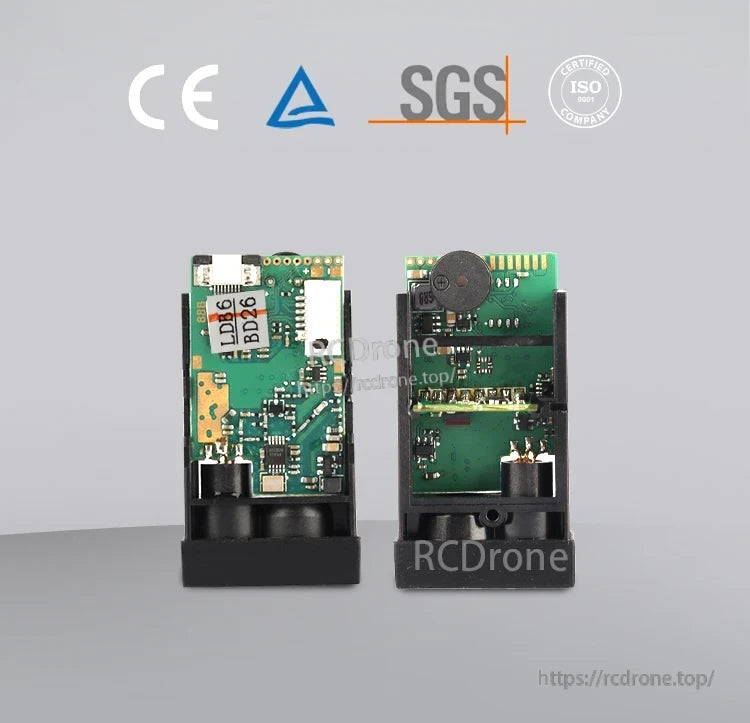

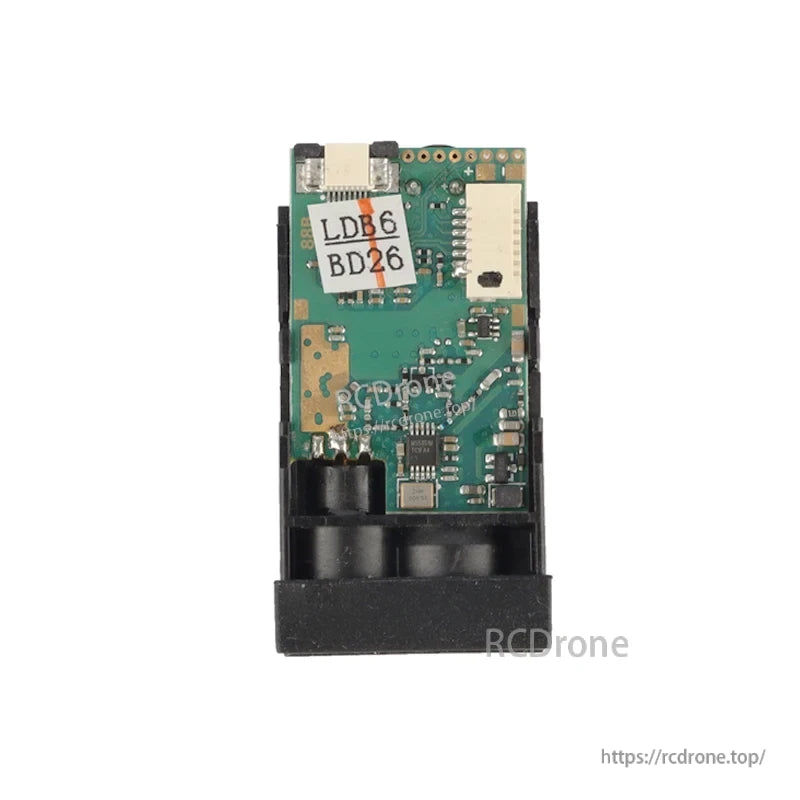

• 컴팩트하고 경량: 45*25*12 mm 또는 48*26*13 mm; 10 g
• 작동 전압 DC +3.3 V; 대체 전원 범위 DC 2.0–3.3 V
• 전형적인 작동 전류 80 mA; 공급 전류 입력 100 mA
• 전력 소비 0.27 W
• FFC(플렉시블 플랫 케이블) 및 본딩 와이어 연결 지원
• 개발을 용이하게 하는 핀 인터페이스 정의 마킹
• PC 데이터 전송을 위한 소프트웨어 테스트 도구

사양

노트

측정 조건

나쁜 측정 조건, 예를 들어 강한 빛이 있는 환경이나 측정 지점의 확산 반사율이 너무 높거나 낮은 경우, 정확도는 ±1 mm+50PPM의 큰 오차를 가질 수 있습니다.

반사경 사용

강한 빛이나 목표물의 불량한 확산 반사 아래에서는 반사경을 사용하십시오.

맞춤 온도 범위

작동 온도 -10 ~ 50 ℃로 맞춤 설정할 수 있습니다.

빠른 모드 주파수

빠른 연속 측정 모드를 사용할 때만 8Hz가 활성화됩니다.

응용 프로그램

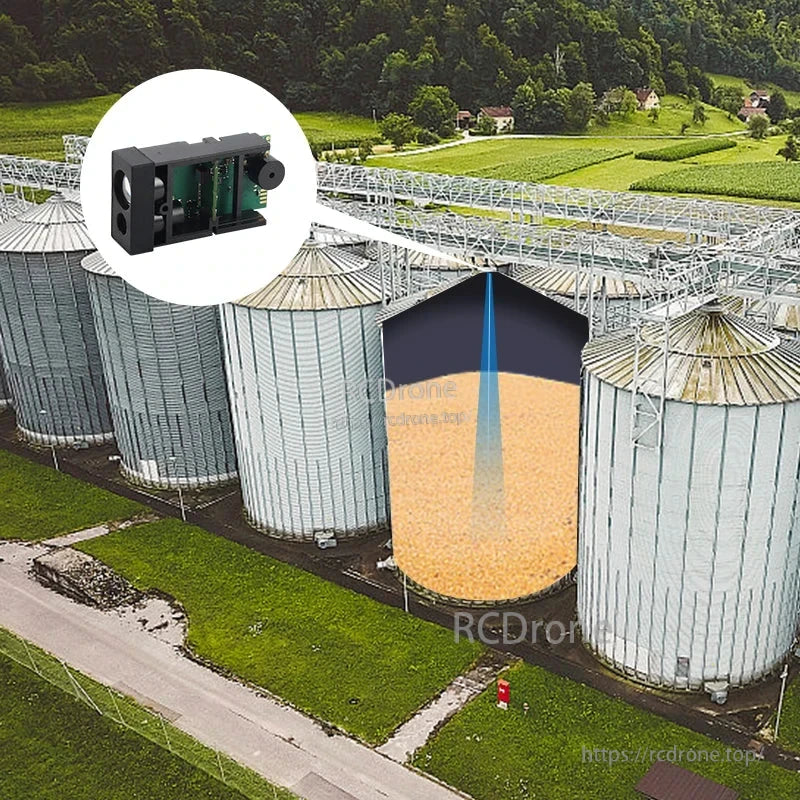

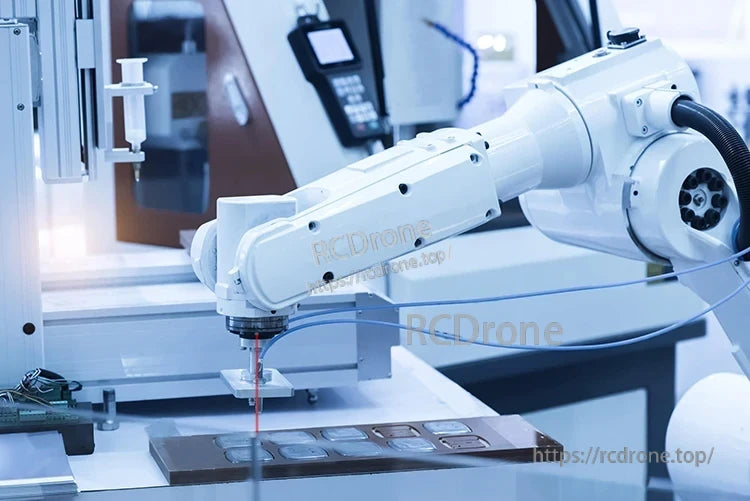

지능형 기계 팔

로봇 팔에 고정밀 거리 전송을 추가하여 로봇 팔 목표의 거리를 정확하게 제어합니다.

지능형 물류

인간의 조작 없이 지정된 거리에서 물품이 배치되도록 지능형 물류에 사용할 수 있습니다.

공학 측량

거리, 면적, 부피 측정에 널리 사용됩니다.

보안 모니터링

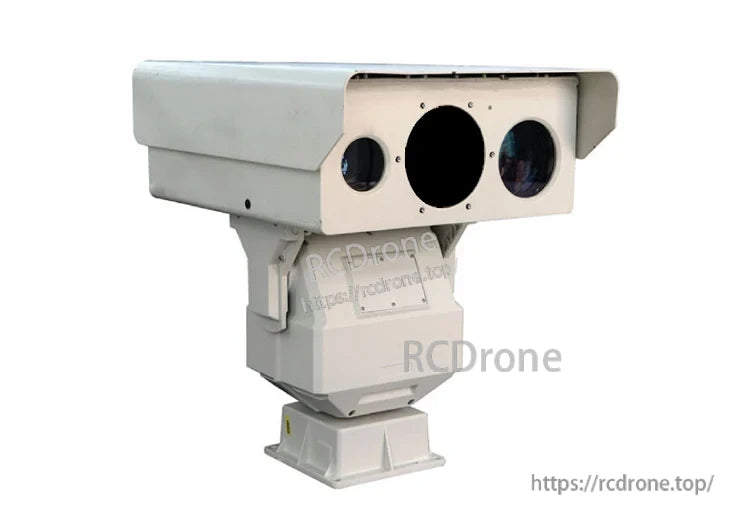

공항 보안 모니터링 및 적외선 카메라와 함께 사용할 수 있습니다.

전송 벨트

컨베이어 벨트에 화물이 있는지 측정합니다.

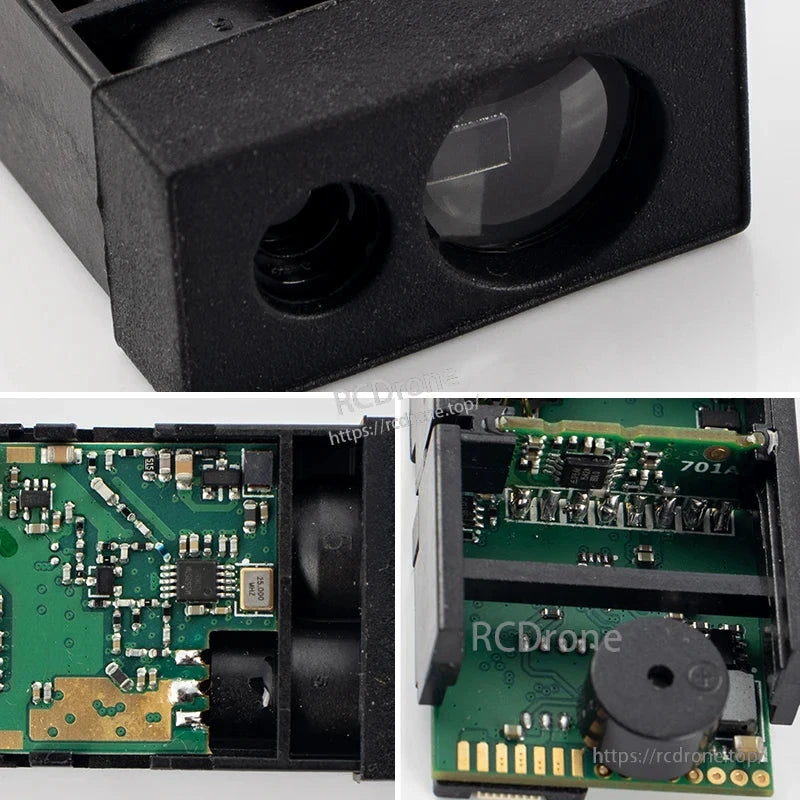

세부사항

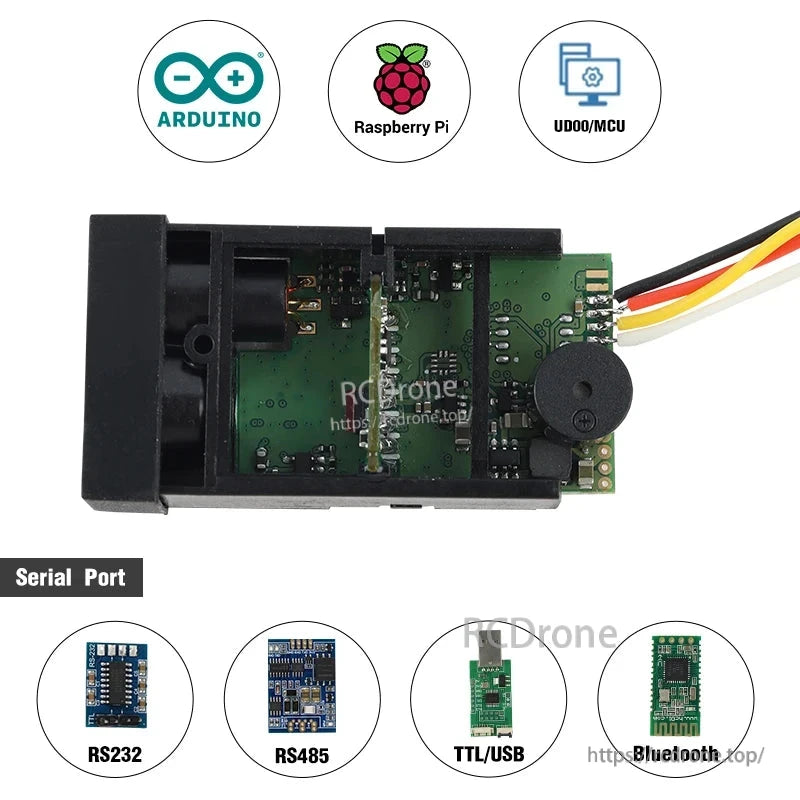

Meskernel LDK-80 레이저 센서, USB to TTL, RS485, RS232, Bluetooth 및 다기능 변환기 인터페이스 포함.

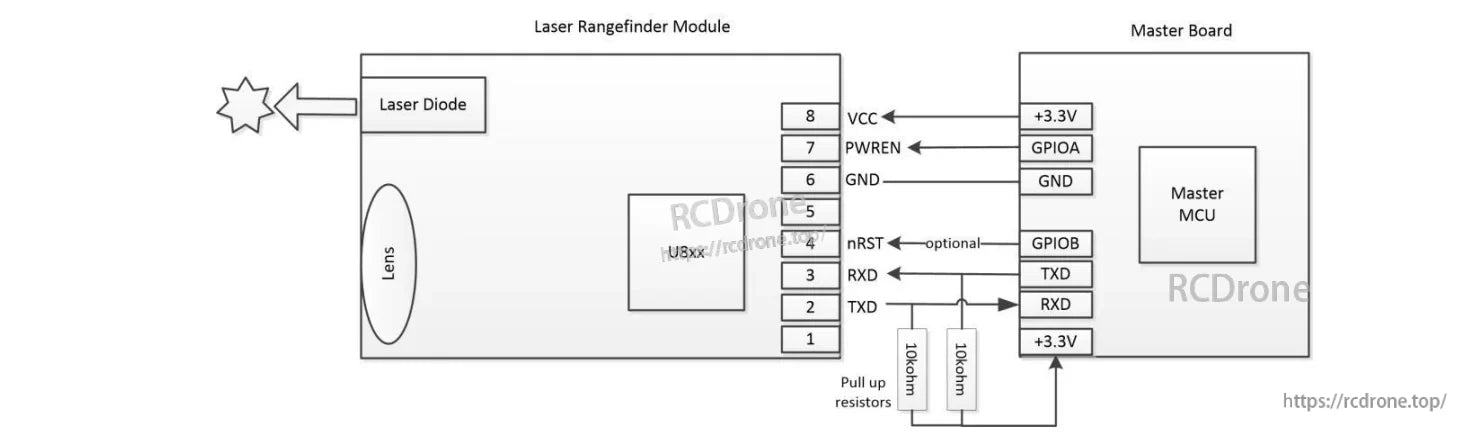

레이저 거리 측정 모듈은 UART 및 GPIO를 통해 마스터 보드에 연결됩니다. 레이저 다이오드, 렌즈, U8xx 칩, 풀업 저항 및 3.3V 전원이 포함되어 있습니다.

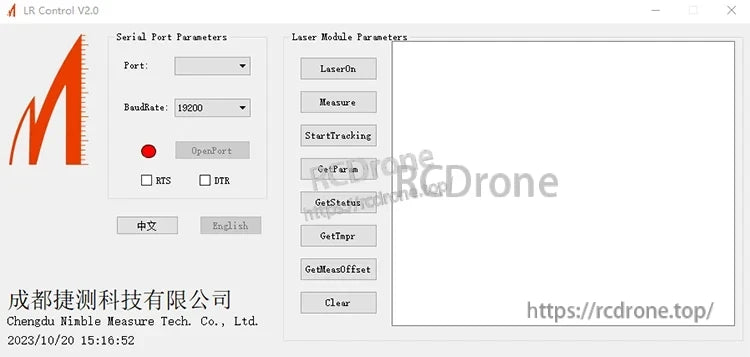

LR Control V2.0 인터페이스는 직렬 포트 및 레이저 모듈 매개변수를 표시합니다. 설정에는 포트 선택, 19200으로 설정된 전송 속도, RTS 및 DTR 옵션이 포함됩니다. 버튼을 사용하여 레이저 활성화, 측정, 추적 시작, 매개변수 검색, 상태 확인, 최고 읽기, 측정 오프셋 및 데이터 지우기를 수행할 수 있습니다. 언어 옵션은 중국어와 영어로 제공됩니다. 소프트웨어는 청두 민블 측정 기술 유한회사에서 개발하였습니다., 2023년 10월 20일 15:18:52에 타임스탬프가 찍혔습니다.
