Meskernel LDLL05 5m L자형 레이저 거리 센서 모듈, 0.03–5m, ±1mm, 레드 클래스 II, 3.3–5V, PNP 출력

개요

Meskernel LDLL05는 산업용으로 설계된 5m L자형 레이저 거리 센서 모듈입니다. 이 모듈은 RED 가시광원으로 작동하며, 0.03~5미터를 ±1mm 정확도로 측정합니다. 컴팩트한 42*15*6mm, 4g 디자인은 나사 장착을 지원하며, 3.3V 출력 레벨의 PNP 정상 출력을 제공합니다. 이 모듈은 3.3V~5V 전원 공급 장치에서 작동하며(모듈 전압 DC 2.5~3.3V), CE, FCC 및 RoHS 인증을 받았습니다. 모델: LDLL05 Y240107; 시리즈: 레이저 거리 모듈 - LDL 시리즈; 이론: 위상; 상태: 100% 원본; 보증: 1년; 원산지: 중국 쓰촨(중국 본토); 제조 날짜 코드: 2023MSK1225; 맞춤형: 예; 고위험 화학물질: 없음.

주요 특징

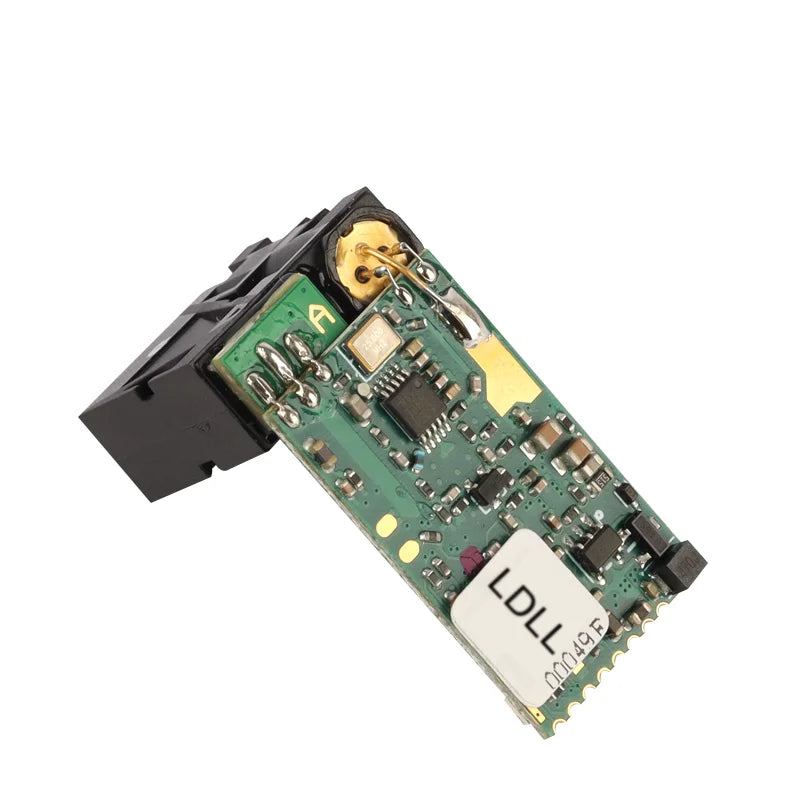

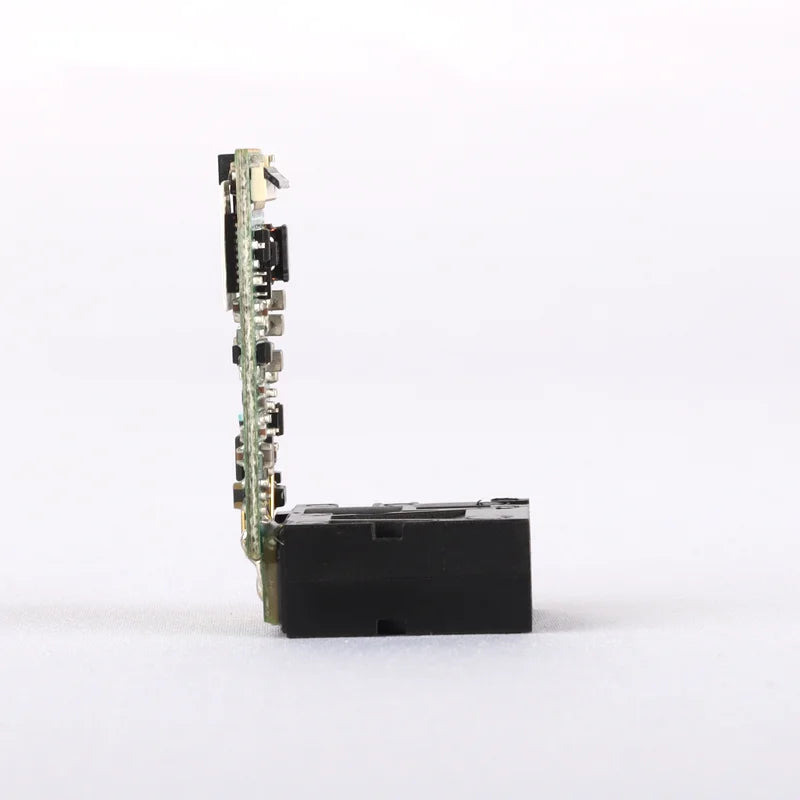

• 콤팩트한 설치를 위한 L자형 레이저 거리 센서 모듈.
• 측정 범위 0.03–5미터; 탐지 거리 5m.
• 고정밀: ±1mm; 측정 단위: mm.
• 응답 시간 0.3–1초; 측정 시간 0.35~1초.
• RED 가시광선, 레이저 기준: 클래스 II.

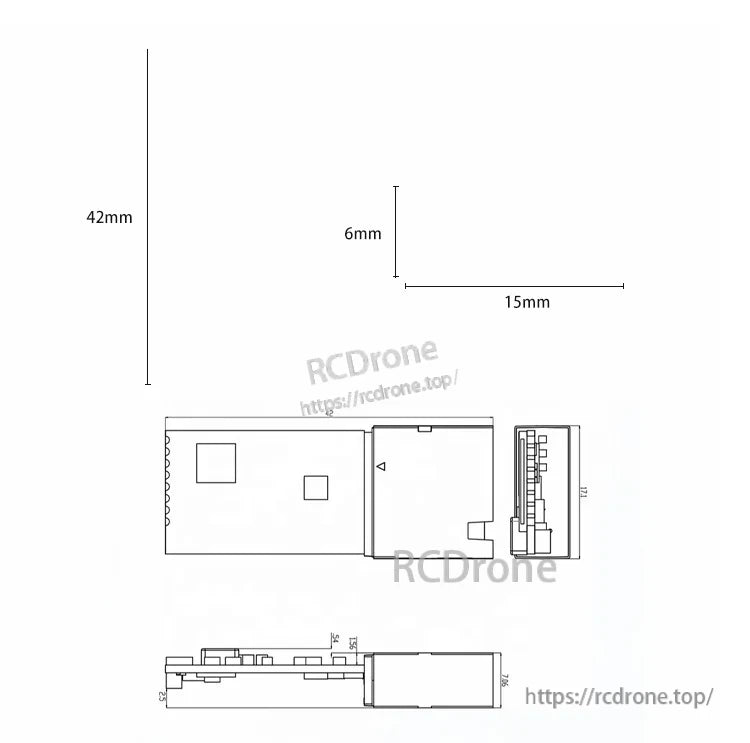

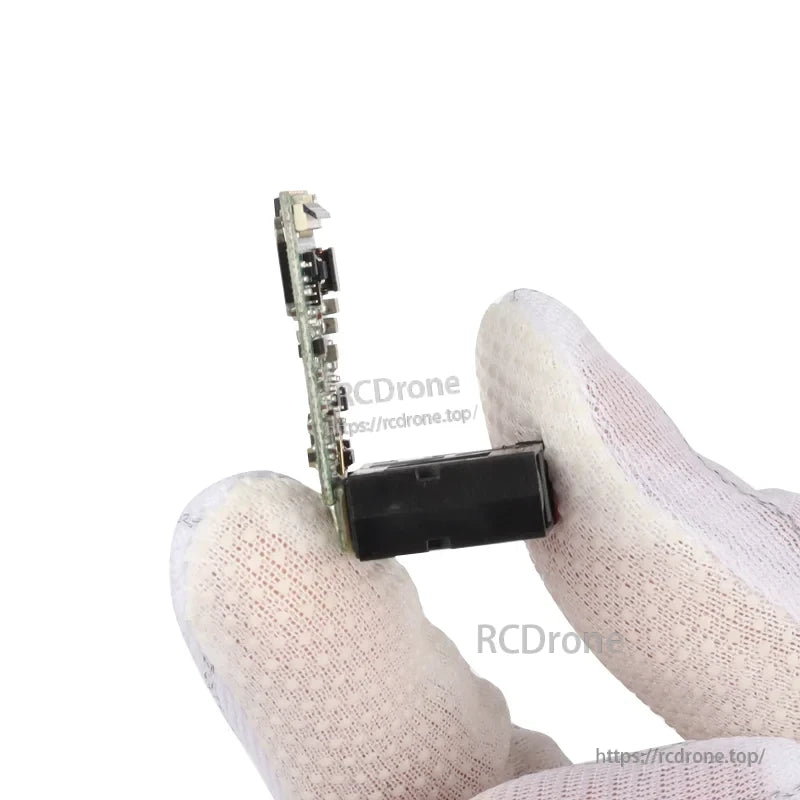

• 초소형 및 경량: 42*15*6mm, 4g; 나사 장착.
• 전기: 출력 3.3V; 출력 방식: PNP 정상; 전압 DC 2.5~3.3V; 전원 공급 3.3V~5V.

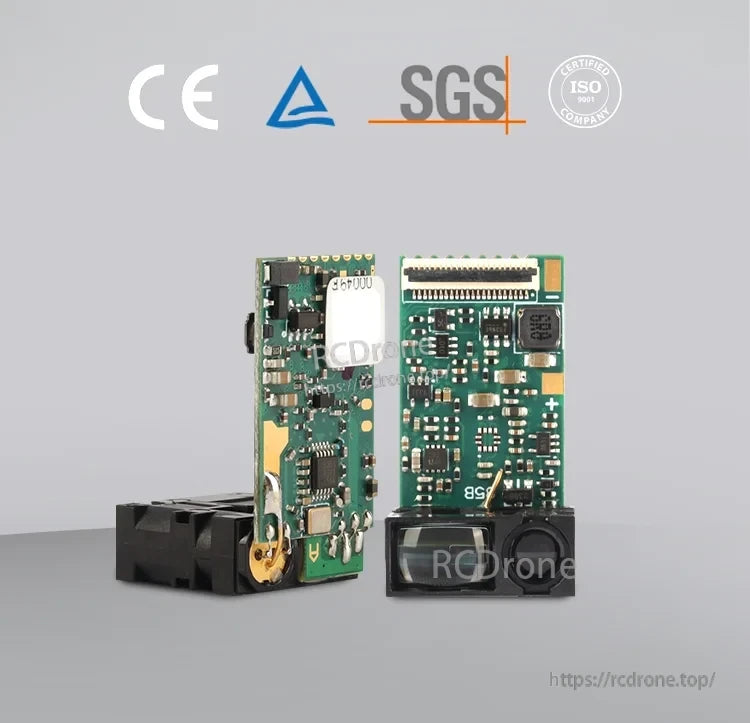

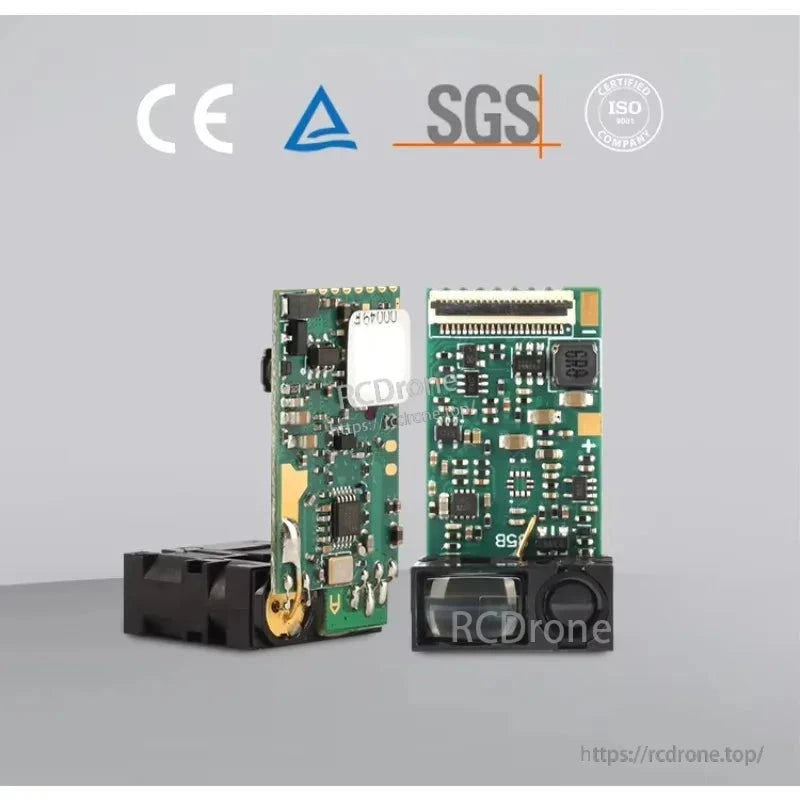

• 산업 적합성; CE FCC RoHS 인증.
• 응용 노트 (제공된 대로): 불리한 조건(강한 빛, 반사 불량)에서 오차는 ±3 mm+40PPM일 수 있음; 강한 햇빛 아래에서 측량판 사용; 작동 범위 -10 C°에서 50 C°는 특별 주문이 필요함.

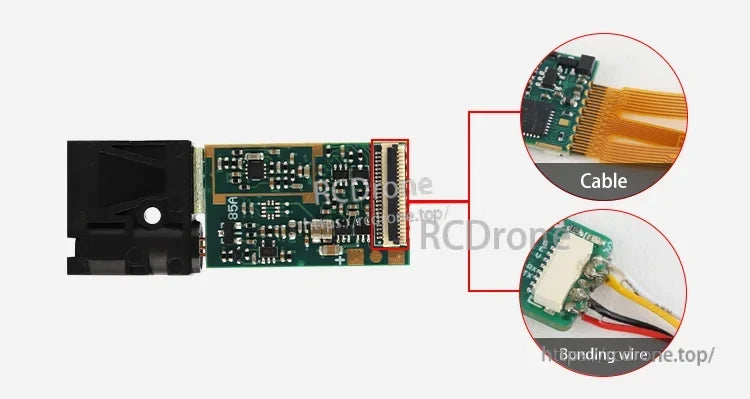

• 통신 포트 및 제품 핀/연결 방법은 이미지에 표시되어 있습니다.

사양

응용 분야

• 산업용 거리 측정 및 프로세스 감지.
• 로봇 및 드론과 같은 크기/무게 제약이 있는 사용 사례.
• 반사 표면이 좋지 않은 환경(강한 햇빛에서 측량사의 판을 사용하십시오).

세부사항

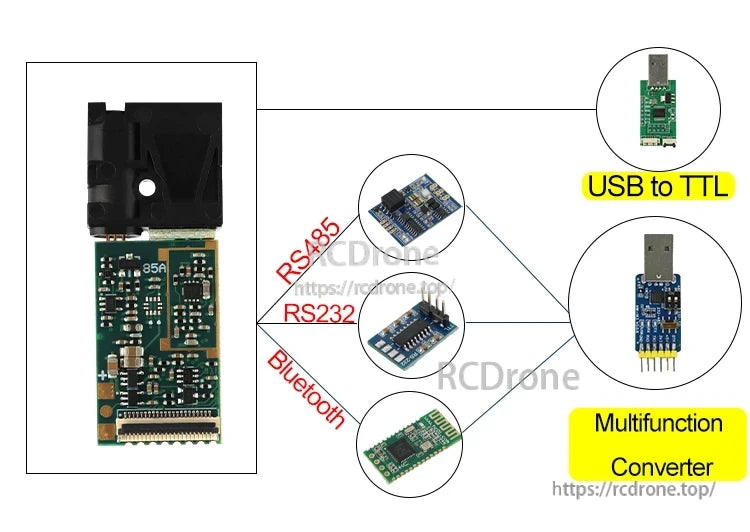

Meskernel LDLL05 레이저 센서, USB to TTL, RS485, RS232, Bluetooth 및 다기능 변환기 인터페이스 포함.

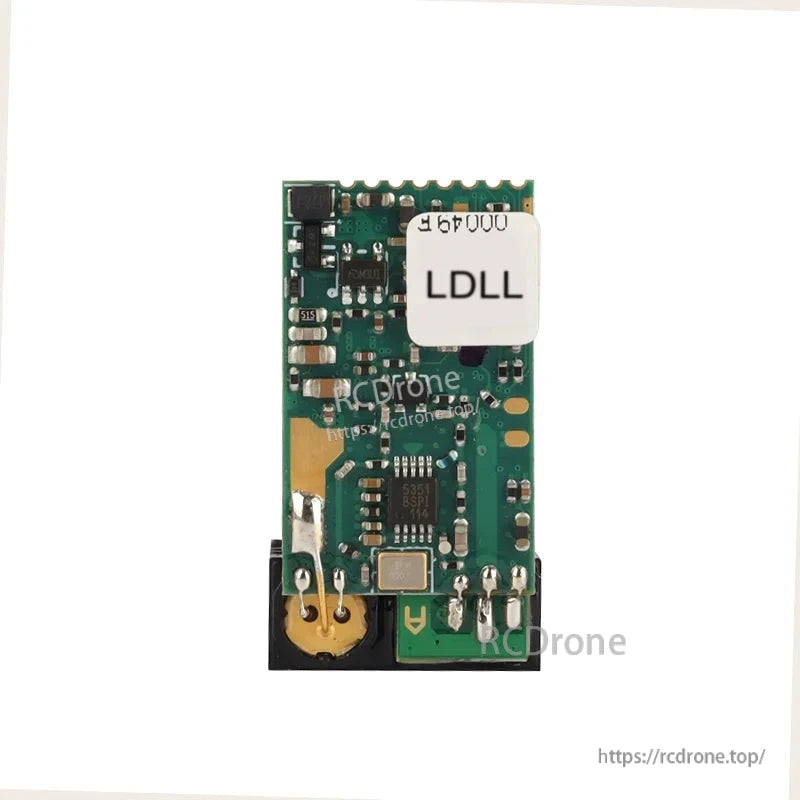

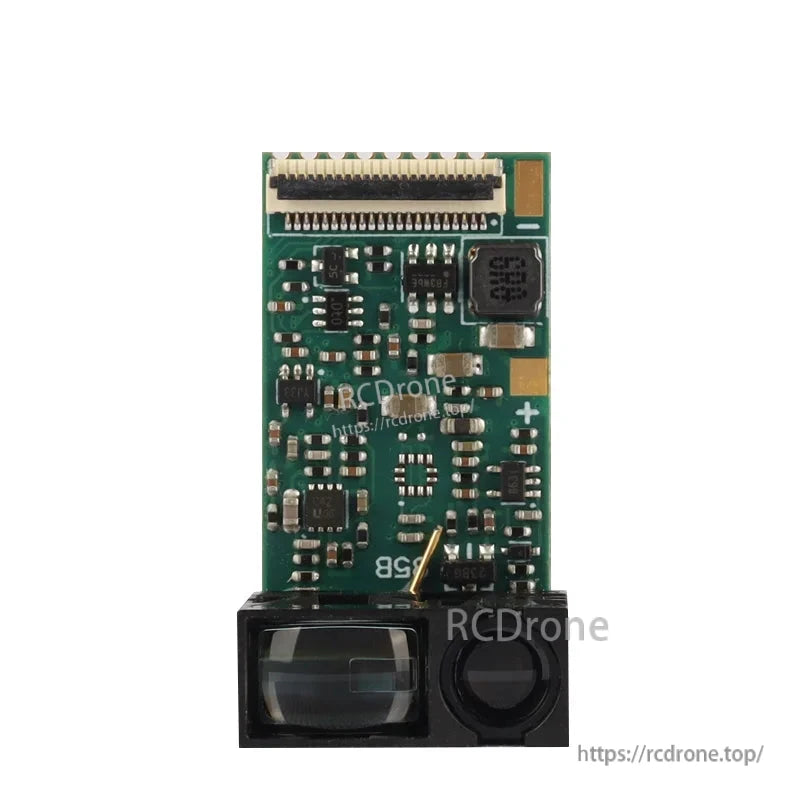

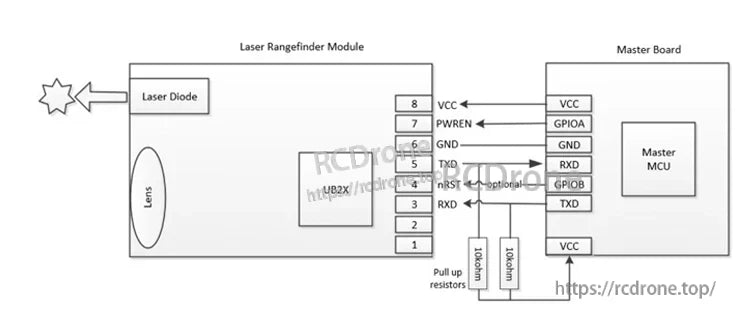

레이저 다이오드, 렌즈, UB2X 칩이 포함된 레이저 거리 측정 모듈, VCC, GND, TXD, RXD, GPIOA/B 및 풀업 저항기를 통해 마스터 보드에 연결됩니다.

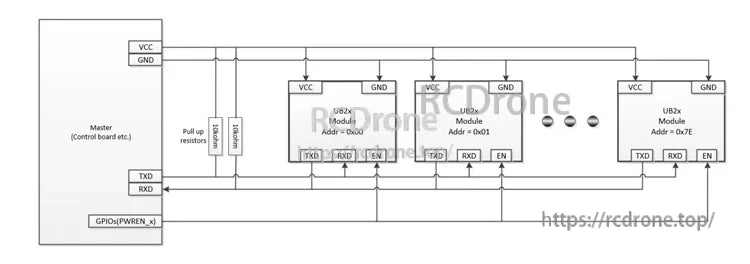

마스터 제어 보드는 풀업 저항기 및 GPIO 활성화 신호를 통해 여러 UB2x 모듈을 직렬 통신으로 연결합니다.

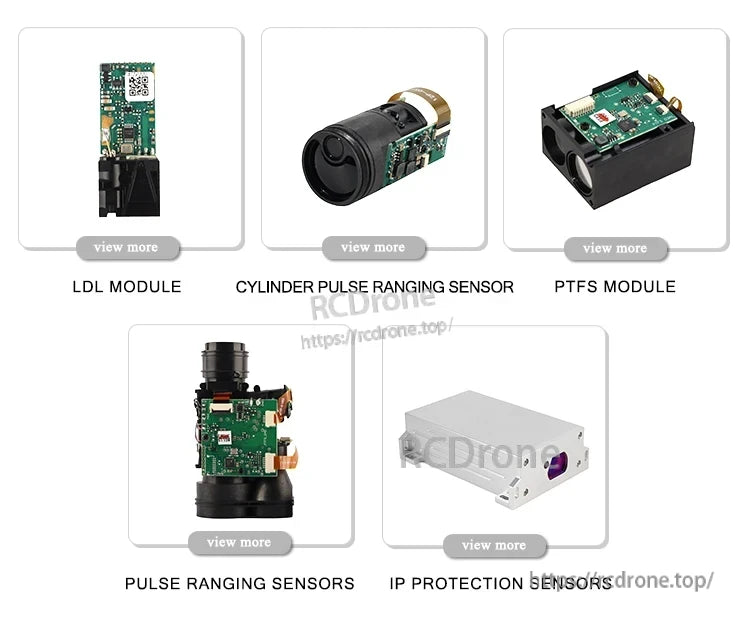

LDL 모듈, 실린더 펄스 거리 측정 센서, PTFS 모듈, 펄스 거리 측정 센서, IP 보호 센서
