FPV 드론용 광섬유 이미지 데이터 모듈 릴레이 확장기 2.0/3.5, 간섭 방지, 2~10km 케이블 옵션

개요

광섬유 이미지 데이터 모듈 릴레이 익스텐더는 투명하고 간섭 방지 유선 전송이 필요한 FPV 드론 및 UAV 프로젝트를 위한 YSRC 솔루션입니다. 버전 2.0(초경량) 및 버전 3.5(강화형)로 제공되는 이 시스템은 RF 링크가 원활하지 않은 환경에서도 안정적인 통신을 유지하기 위해 단일 모드 광섬유를 통해 비디오/제어 신호를 중계합니다. 스카이 엔드는 재사용 가능한 접지 엔드와 함께 작동합니다.

주요 특징

• 높은 안정성과 간섭 방지 작동을 위해 단일 모드 광섬유를 사용한 투명한 유선 FPV 링크입니다.

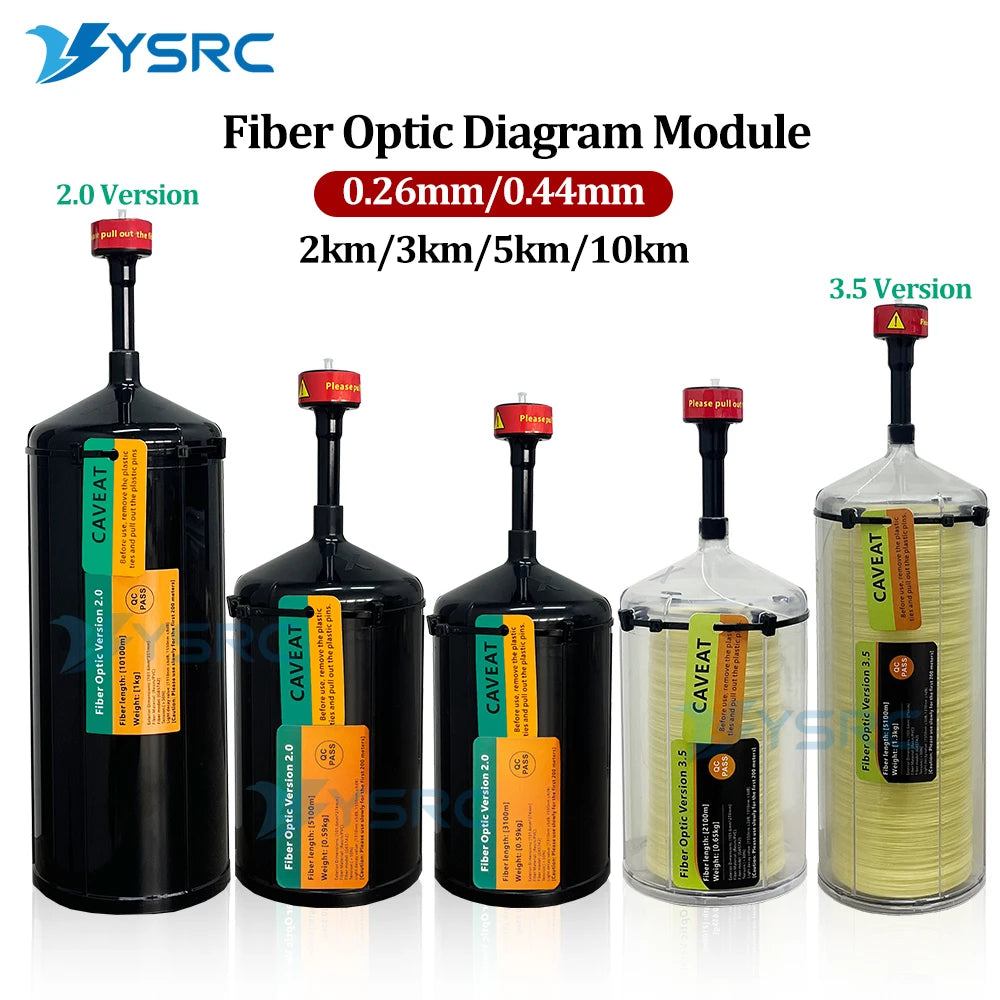

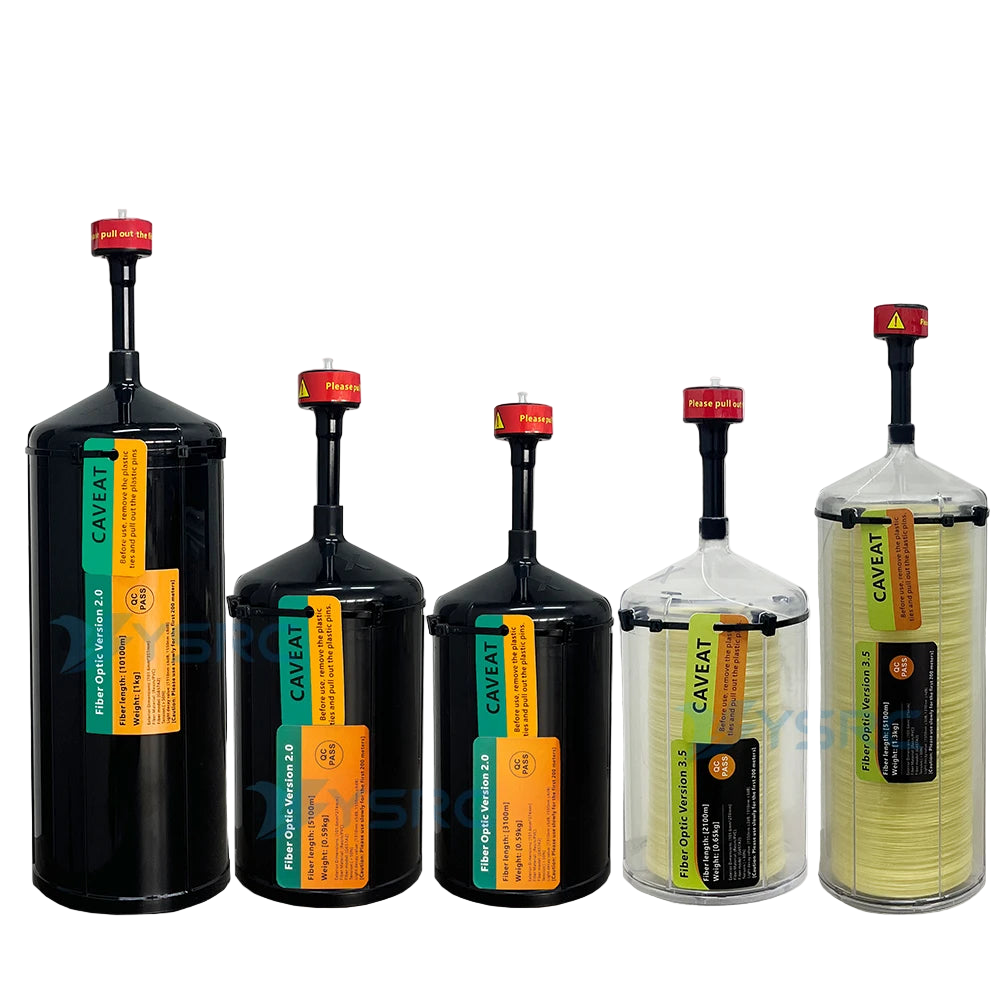

• 두 가지 빌드 옵션: 0.26mm 섬유를 사용한 초경량 버전 2.0(밭/숲에 적합); 0.44mm 섬유를 사용한 버전 3.5(도시, 고비, 지하에 적합)는 인장력, 마모 및 굽힘 저항성이 뛰어납니다.
• 장거리 배치를 위한 2km에서 10km까지의 케이블 릴 옵션; 광섬유 유형 G657A2.
• 접지단(Opticallink GBD PLUS)은 0~30km 단일 모드 파이버 전송 거리, TTL/을 지원합니다.S.BUS 데이터 형식, 0~1Mbps 속도, GH1.25 데이터 인터페이스.
• 제품 이미지에 묘사된 도청 방지 설계와 안정적인 성능; 무선 링크에서 흔히 볼 수 있는 지형 장애물을 무시합니다.
• 이미지에 표시된 사용 참고 사항: 사용 전에 배송용 타이/클립을 제거하고, 출구에서 FC 포트 보호 케이스를 제거하고, 프로펠러에서 멀리 떨어진 곳에 광섬유를 배치한 다음 그림과 같이 GH1.25를 통해 연결합니다.

명세서

일반적인

버전 2.0 초경량 - 광섬유 케이블 릴 옵션

버전 3.5 — 광섬유 케이블 릴 옵션

접지단 및 액세서리 모듈(이미지 참조)

응용 프로그램

• 장거리, 안정적인 유선 작동을 위한 FPV 트래버서 통신(5km/10km 시나리오 표시).
• 파이프라인 크롤링 로봇 통신.
• 복잡한 지형과 지하 공간에서 실내 검사용 드론입니다.
• 수중 로봇 통신.
• 장거리, 고화질 비디오 전송이 필요한 원격 모니터링.

노트

• 주의: 스카이 엔드는 그라운드 엔드와 함께 사용해야 하며, 그라운드 엔드는 재사용이 가능합니다.

세부

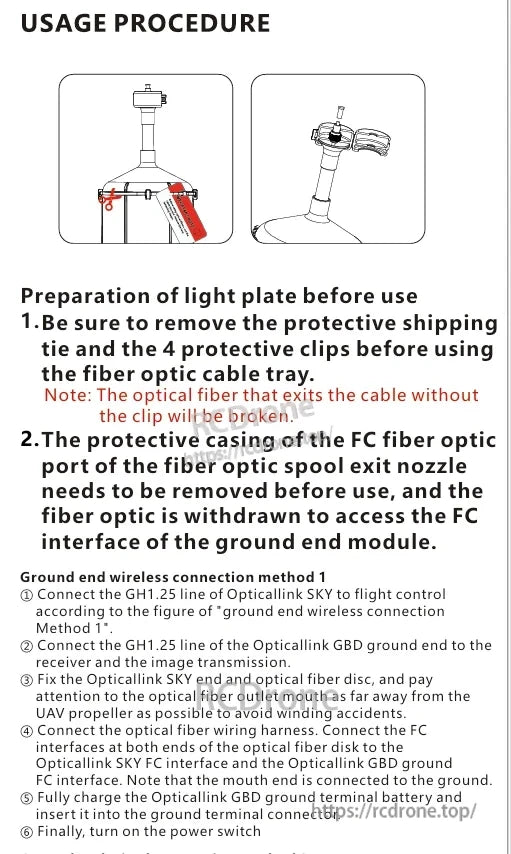

FpvOpticalRelay 사용 절차: 사용 전 보호 클립과 케이스를 제거하세요. Opticalink SKY와 GBD를 비행 조종 장치와 수신기에 연결하세요. 광섬유 디스크를 고정하고, 하네스를 연결하고, 배터리를 충전한 후 전원을 켜세요.

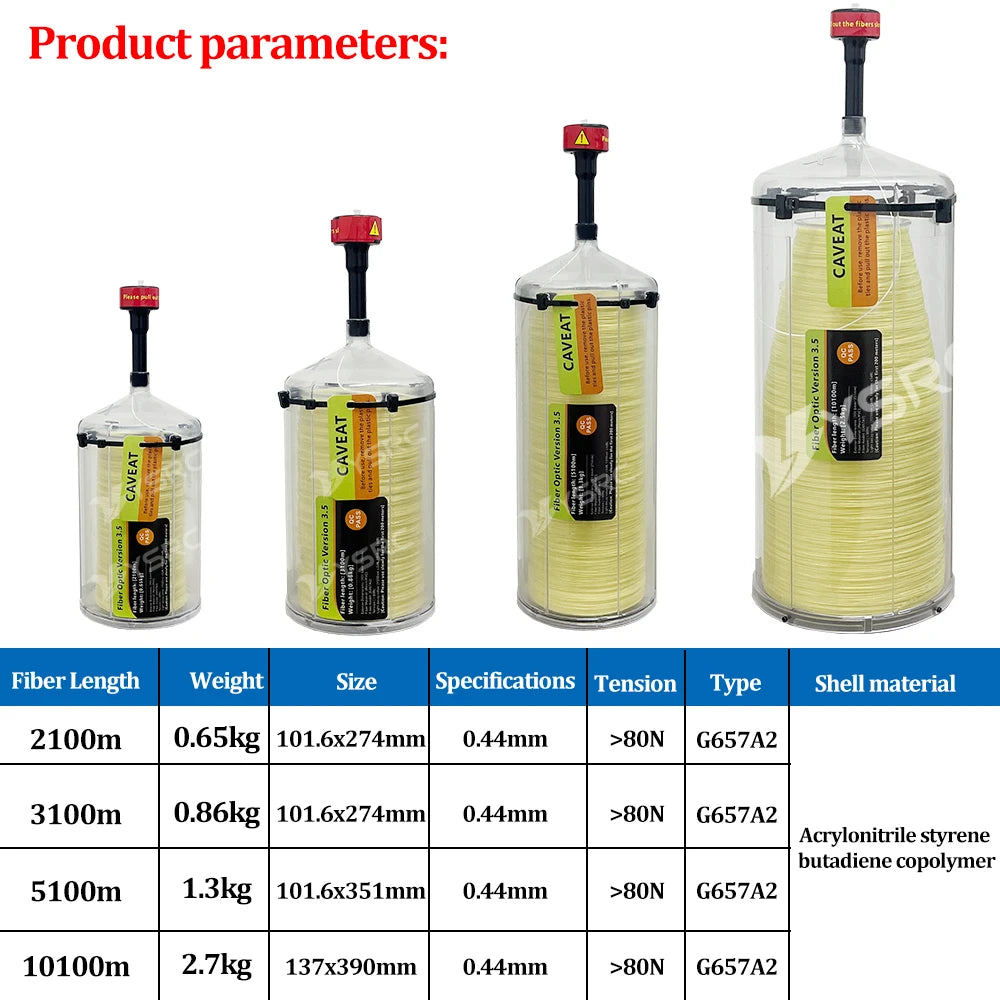

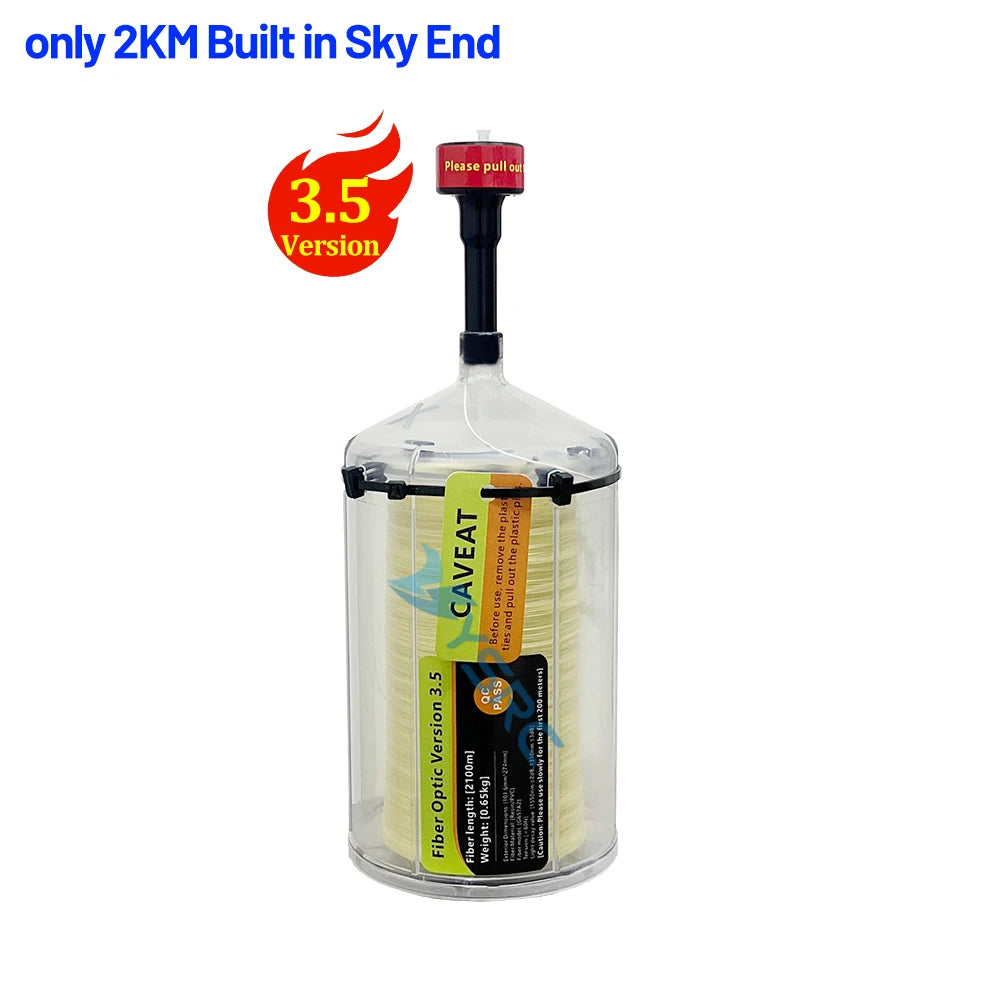

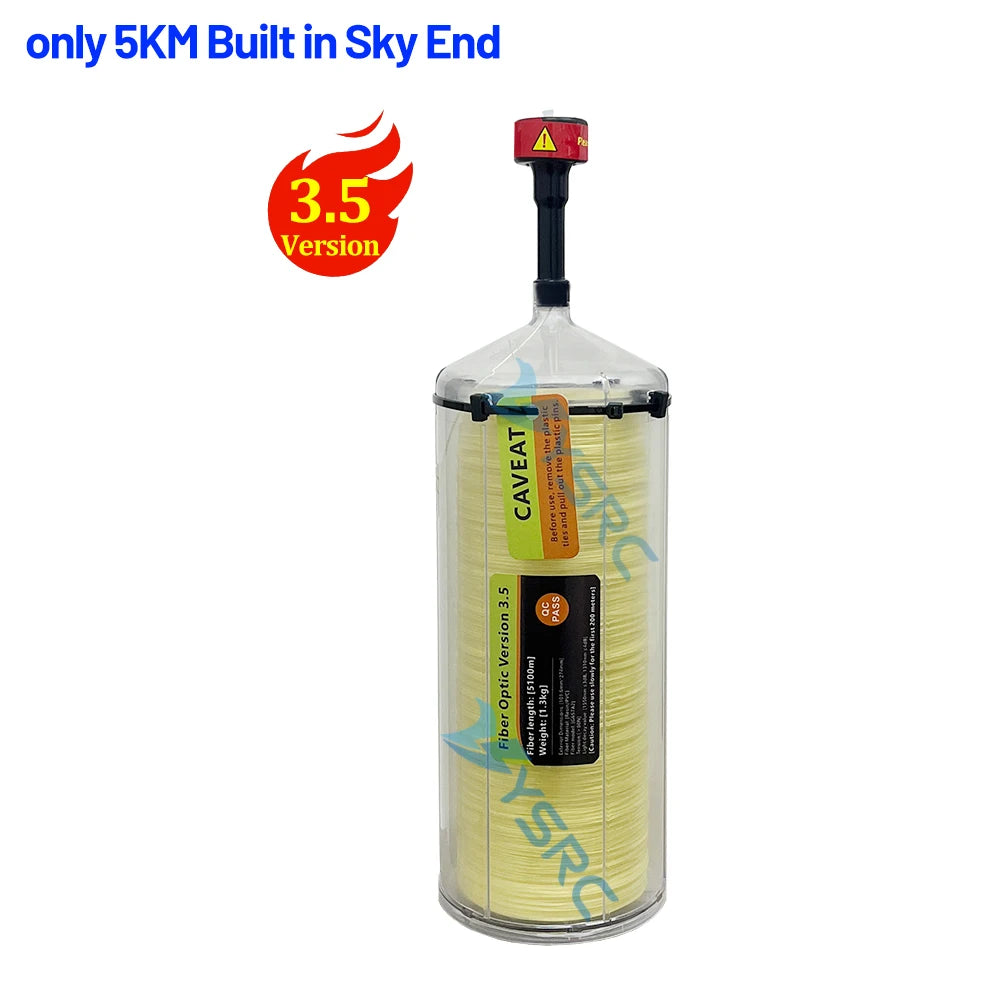

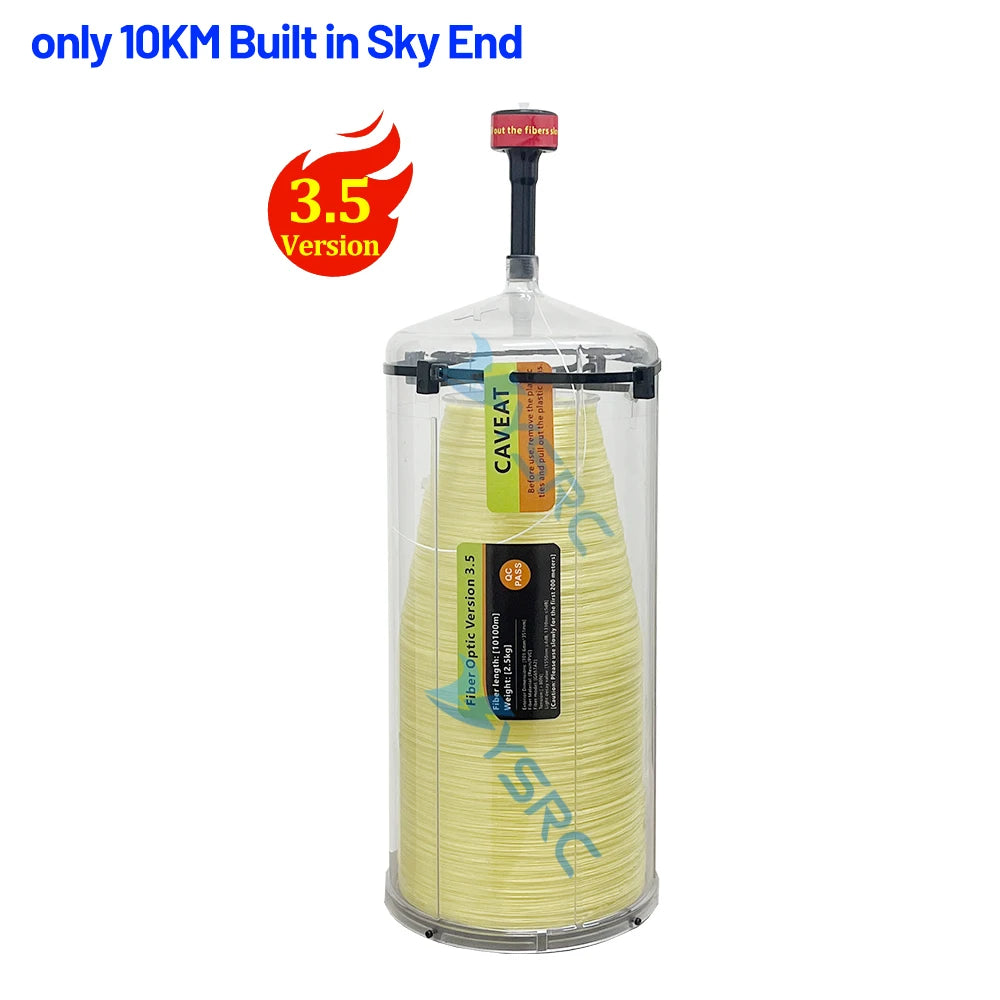

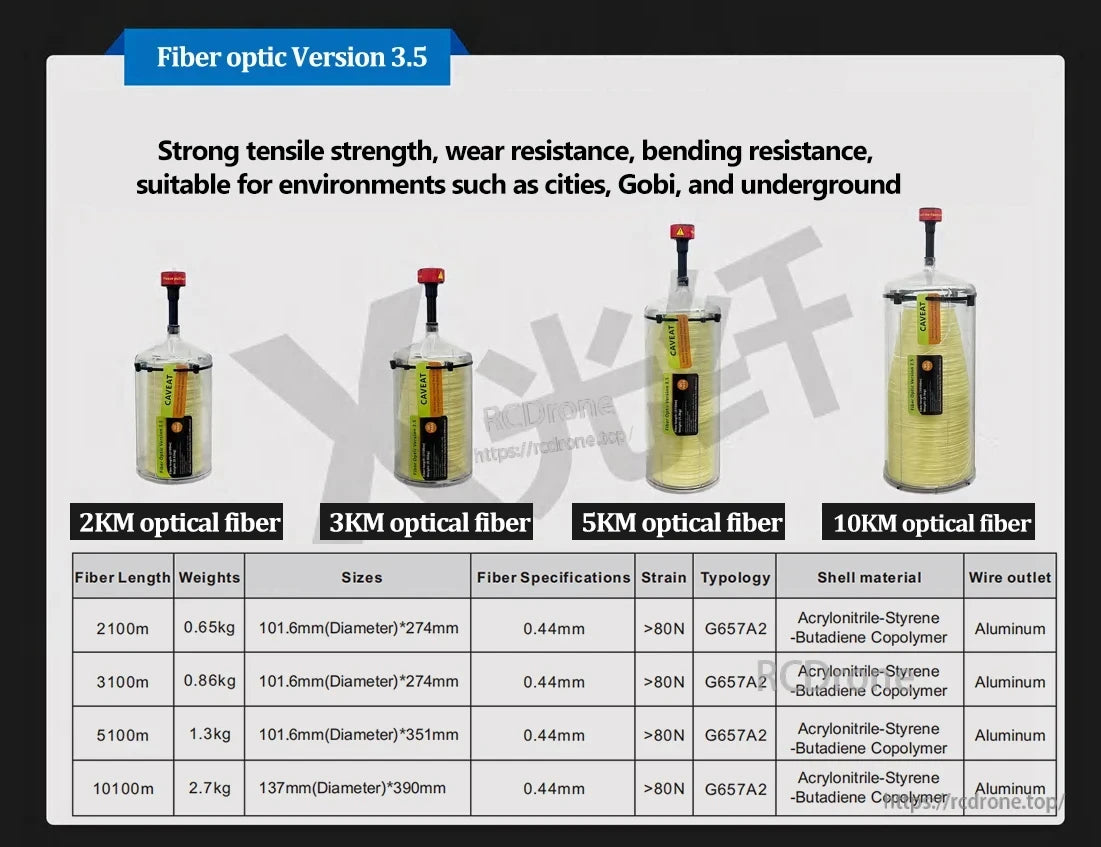

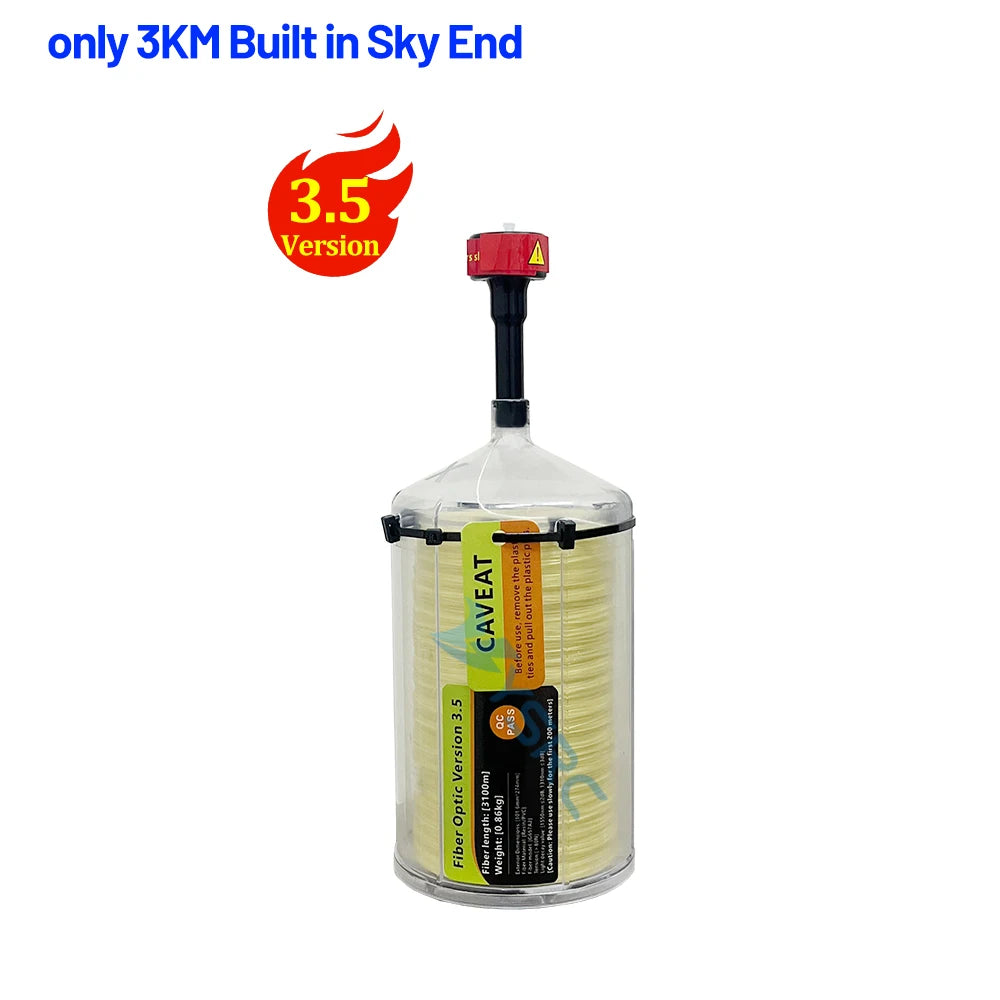

광섬유 버전 3.5는 도시, 고비, 지하 환경에서 사용하기에 적합한 강력한 인장력, 마모 및 굽힘 저항성을 제공합니다. 2km, 3km, 5km, 10km 길이로 제공되며, 0.44mm 광섬유를 포함한 다양한 사양을 갖추고 있습니다. >80N 변형, G657A2형, 아크릴로니트릴-스티렌-부타디엔 쉘, 알루미늄 와이어 출구.

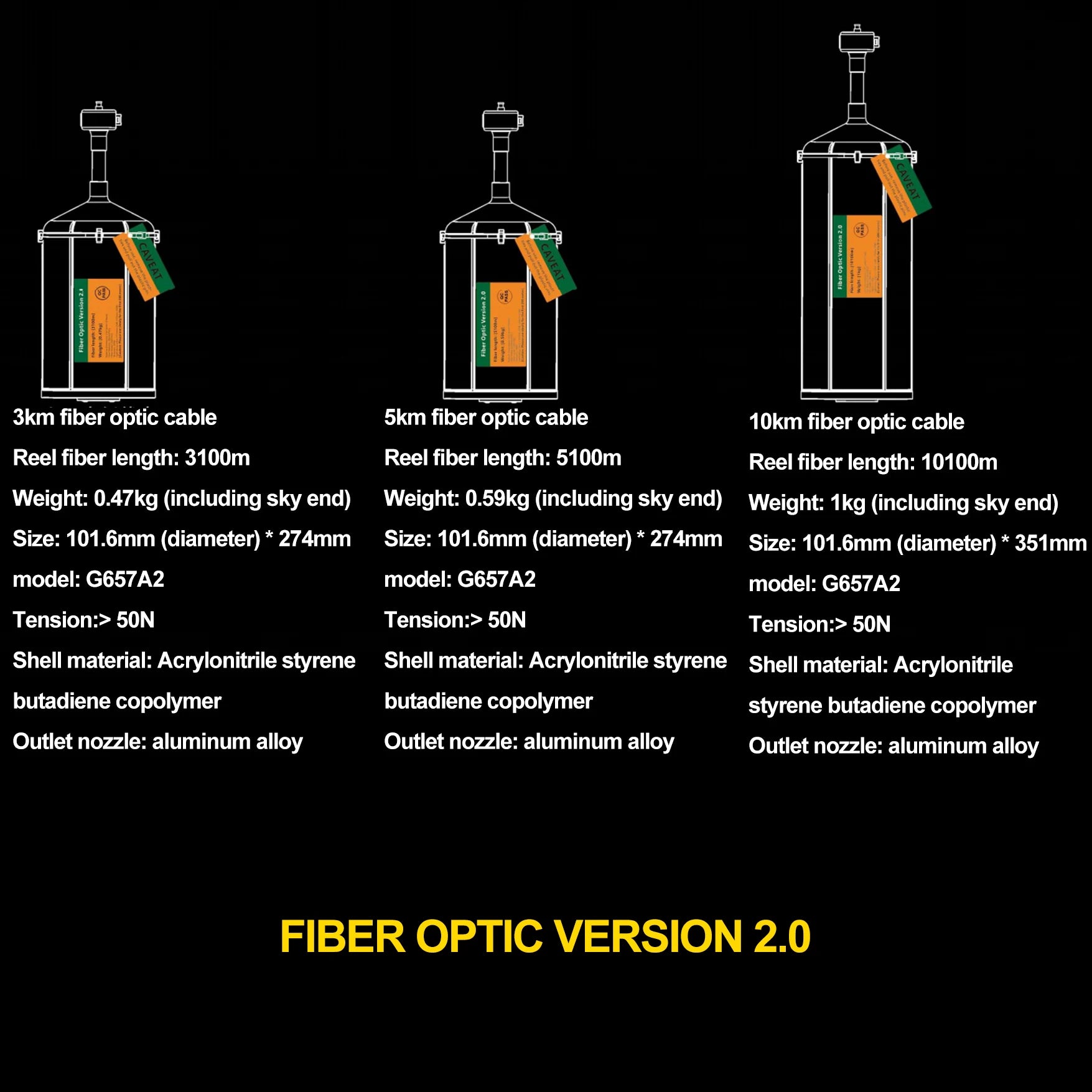

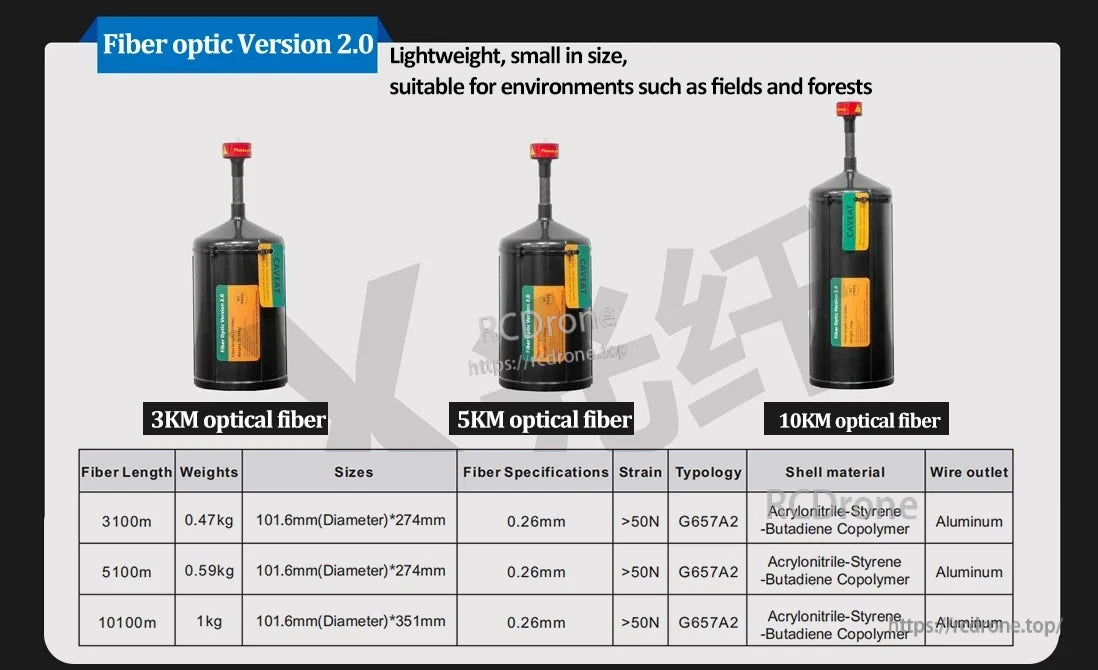

광섬유 버전 2.0: 가볍고 컴팩트하며 실외용으로 설계되었습니다. 0.26mm 광섬유, G657A2 유형, 아크릴로니트릴-스티렌-부타디엔 쉘, 알루미늄 와이어 콘센트, 0.47kg~1kg의 무게를 포함하여 3km, 5km, 10km 옵션을 제공합니다.

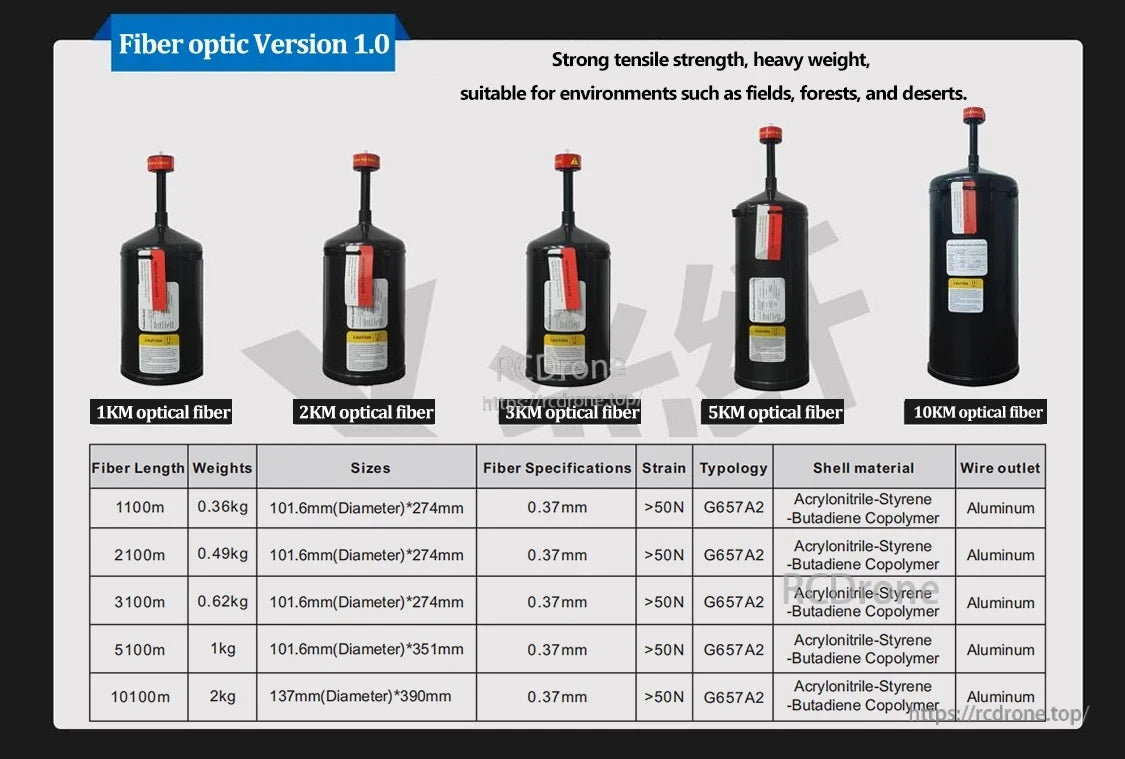

광섬유 버전 1.0은 1.1km에서 10.1km까지의 스풀, 최대 2kg의 무게, 알루미늄 와이어 콘센트, 혹독한 환경에서도 내구성을 유지할 수 있는 높은 인장 강도를 제공합니다.

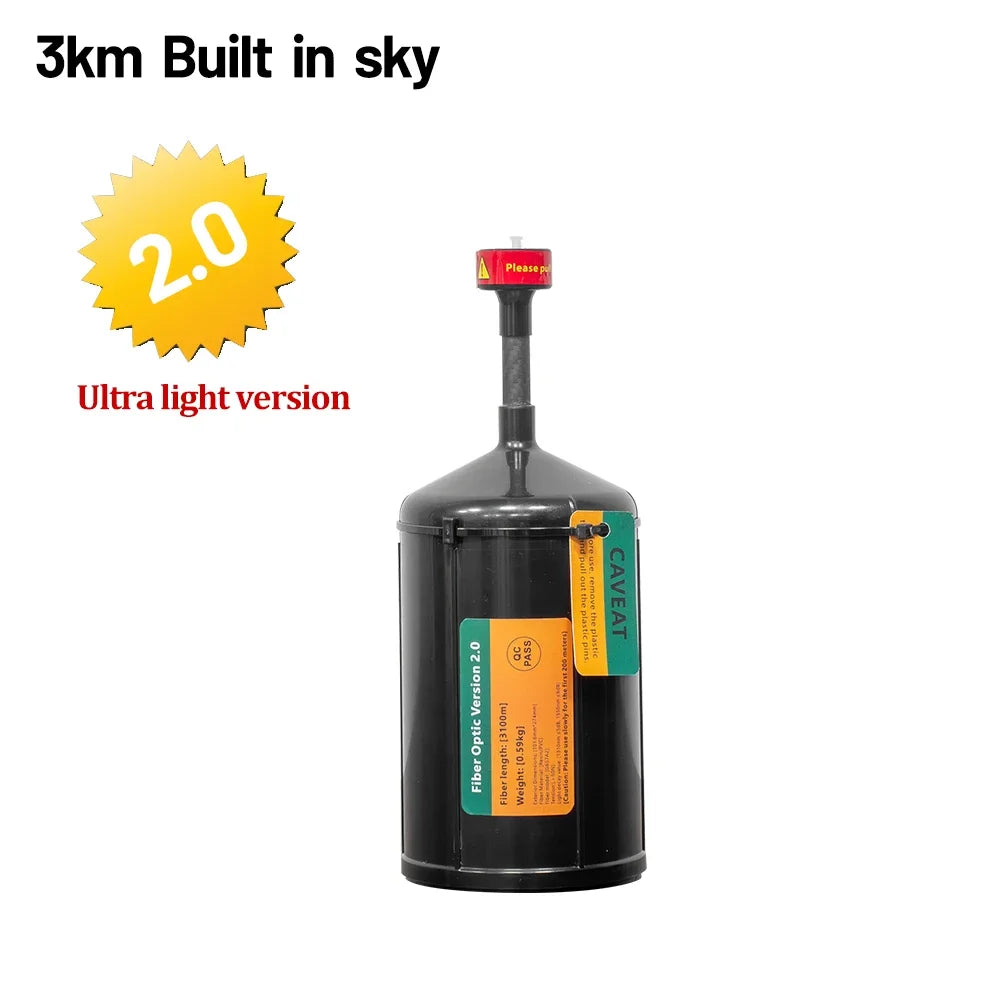

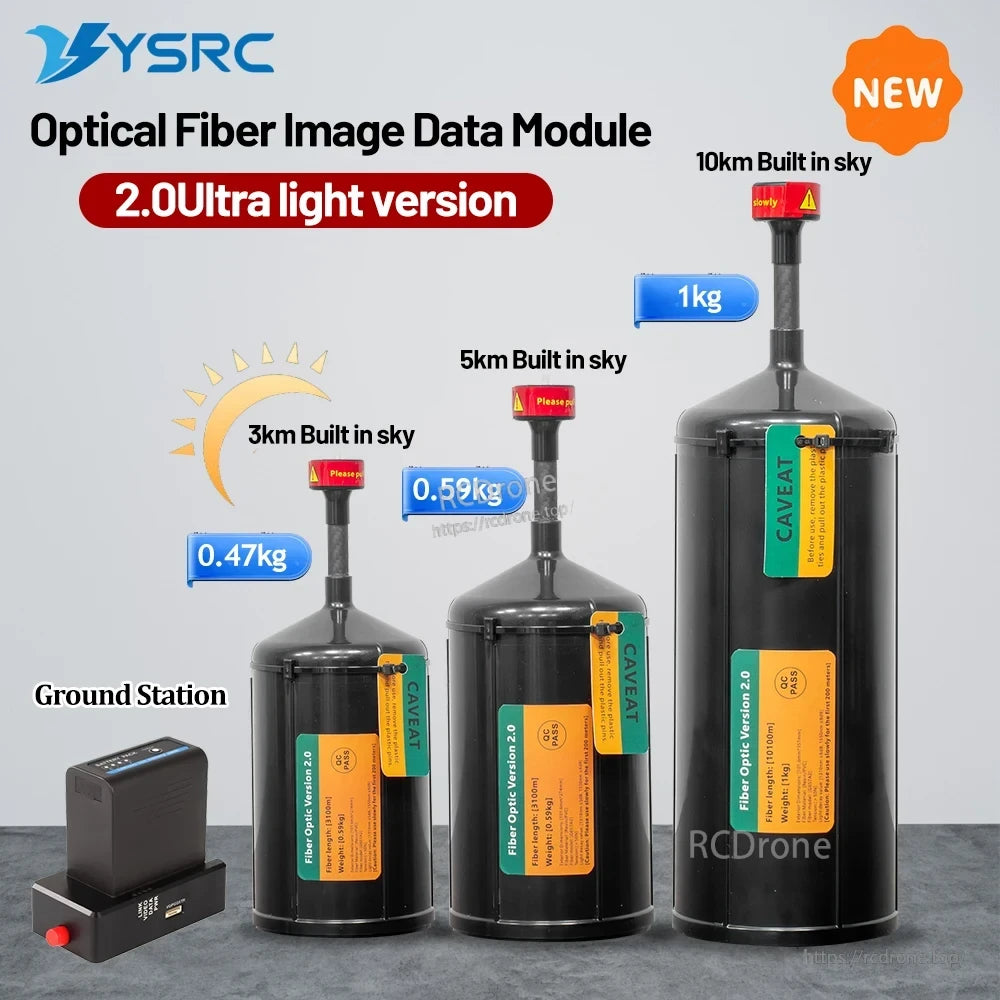

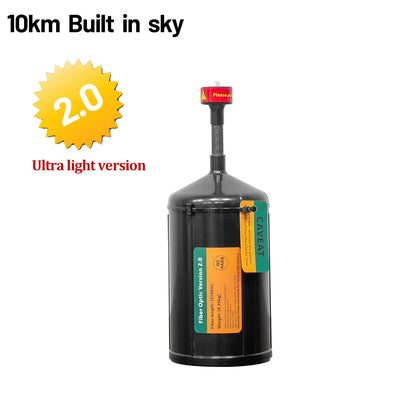

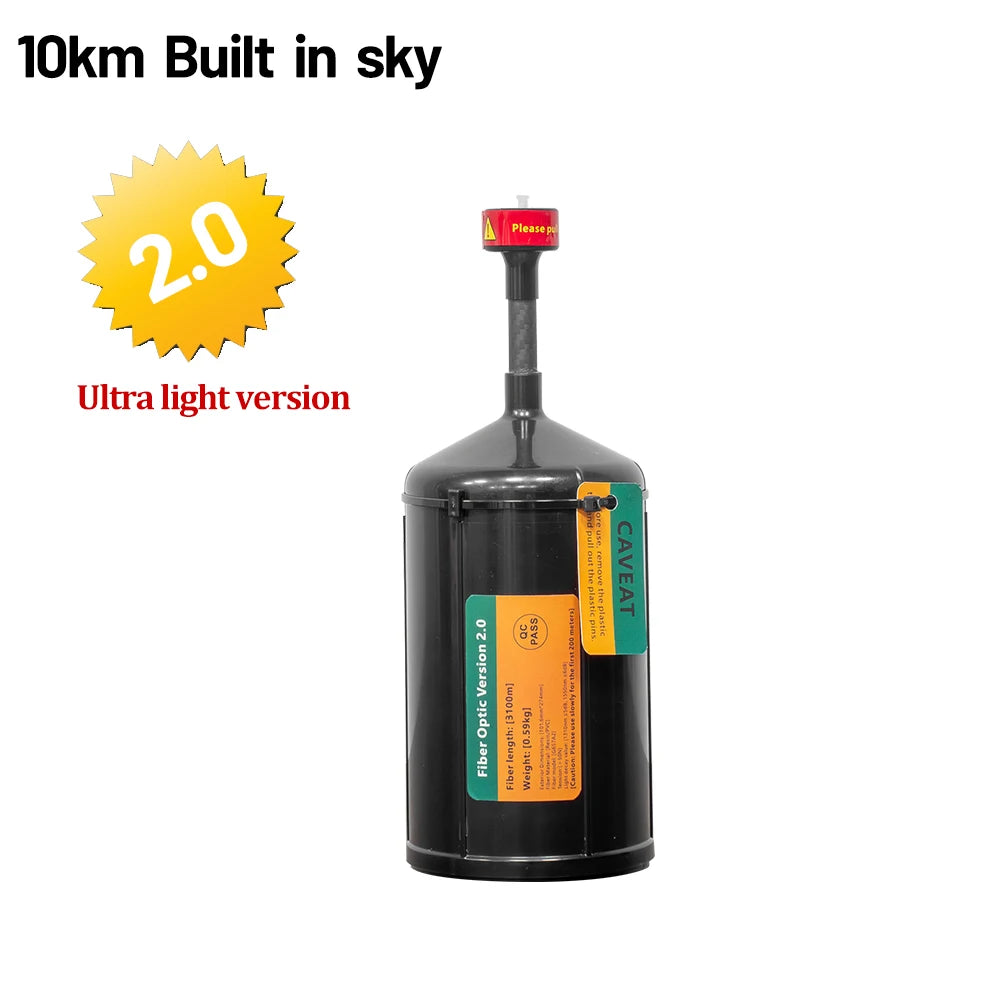

YSRC 광섬유 이미지 데이터 모듈 2.0 초경량 버전으로, 각각 0.47kg, 0.59kg, 1kg의 무게로 3km, 5km, 10km 내장형 스카이 모델을 탑재하고 있으며, 지상국이 포함되어 있습니다.

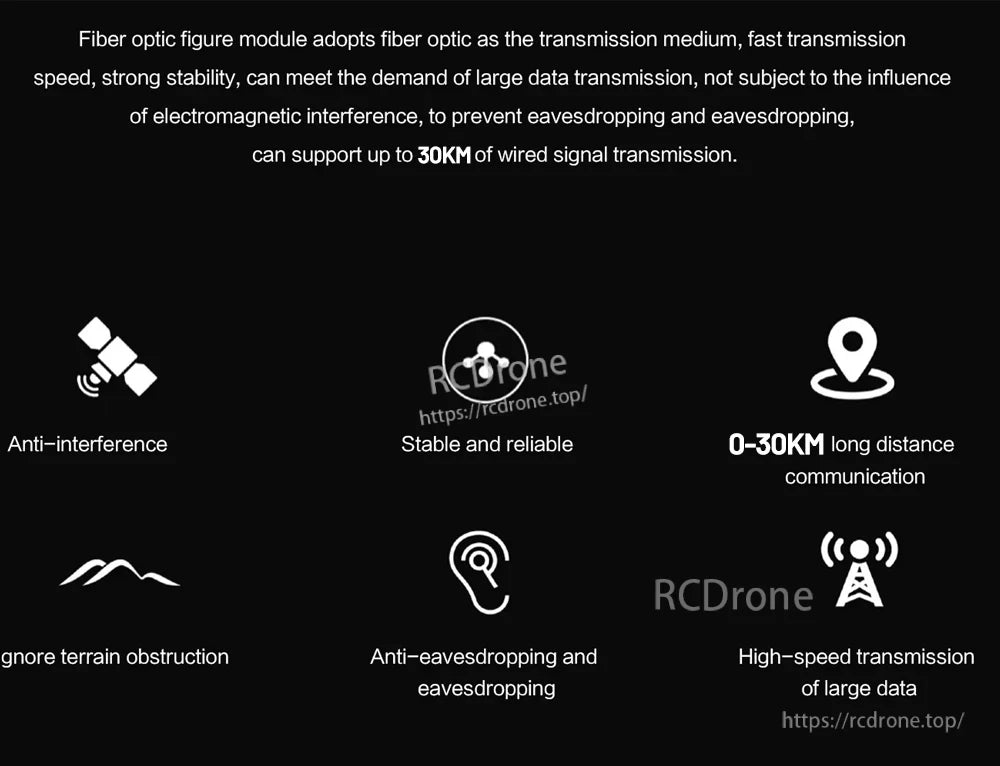

고속, 강력한 안정성, 대용량 데이터 전송을 위해 광섬유 전송을 사용합니다.전자파 간섭 및 도청을 차단하여 0~30km 신호 전송을 지원합니다. 안정적인 장거리 통신을 지원하고, 지형 장애물을 무시하며, 안전한 데이터 전송을 보장합니다. 장거리에서 빠르고 안정적이며 안전한 연결이 필요한 고성능 네트워크에 이상적입니다.

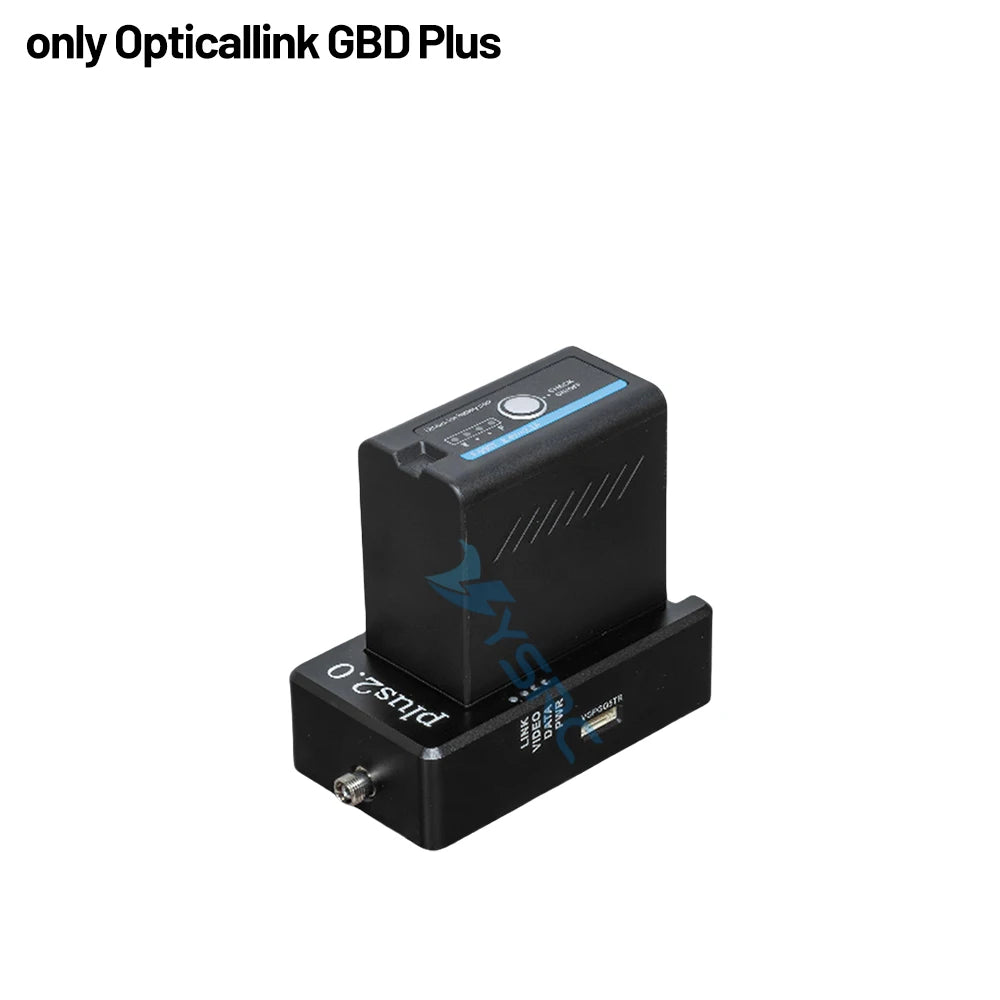

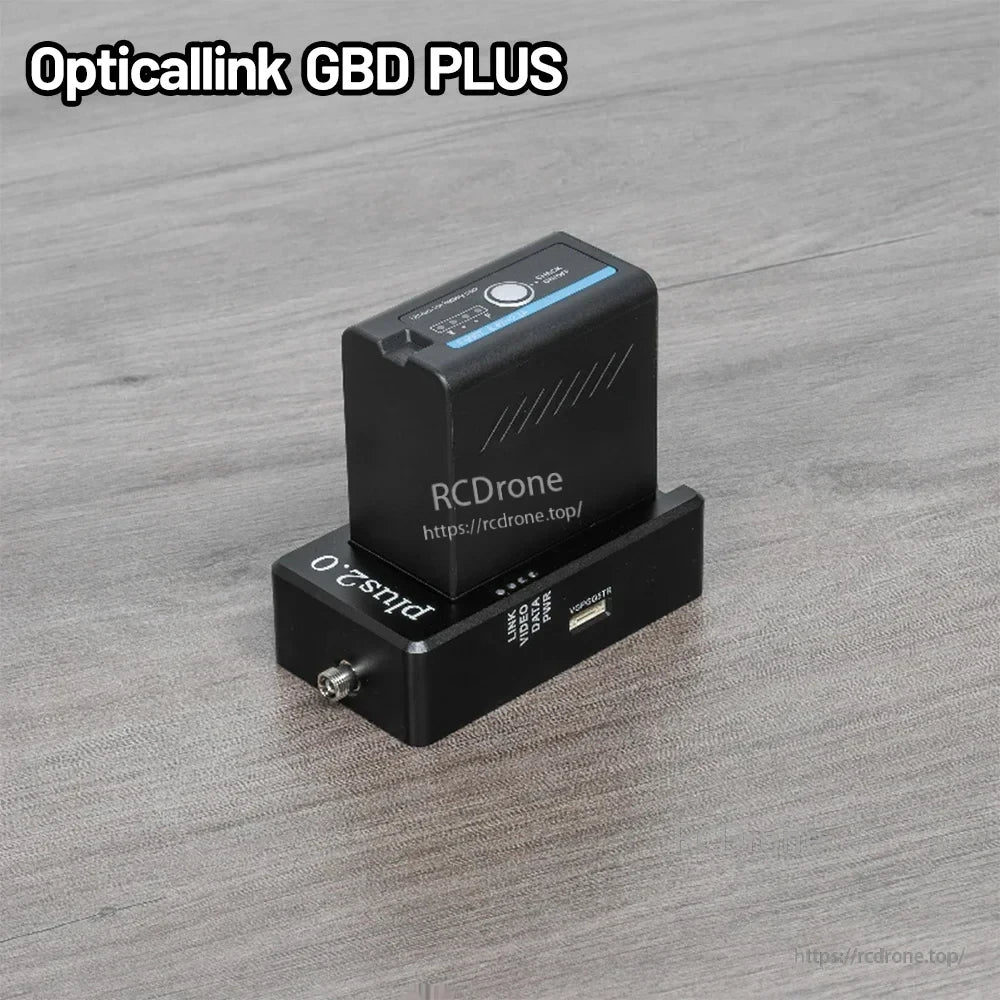

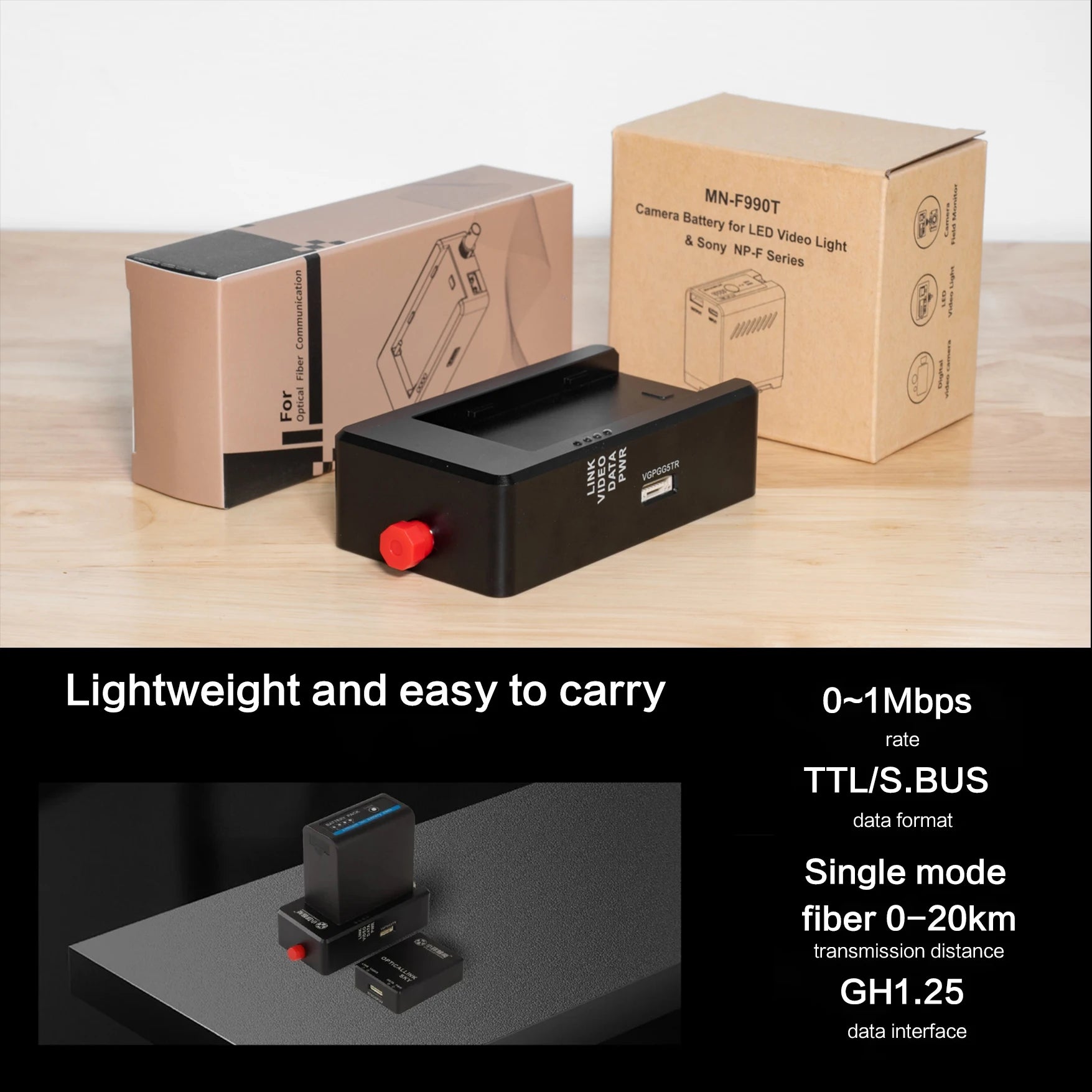

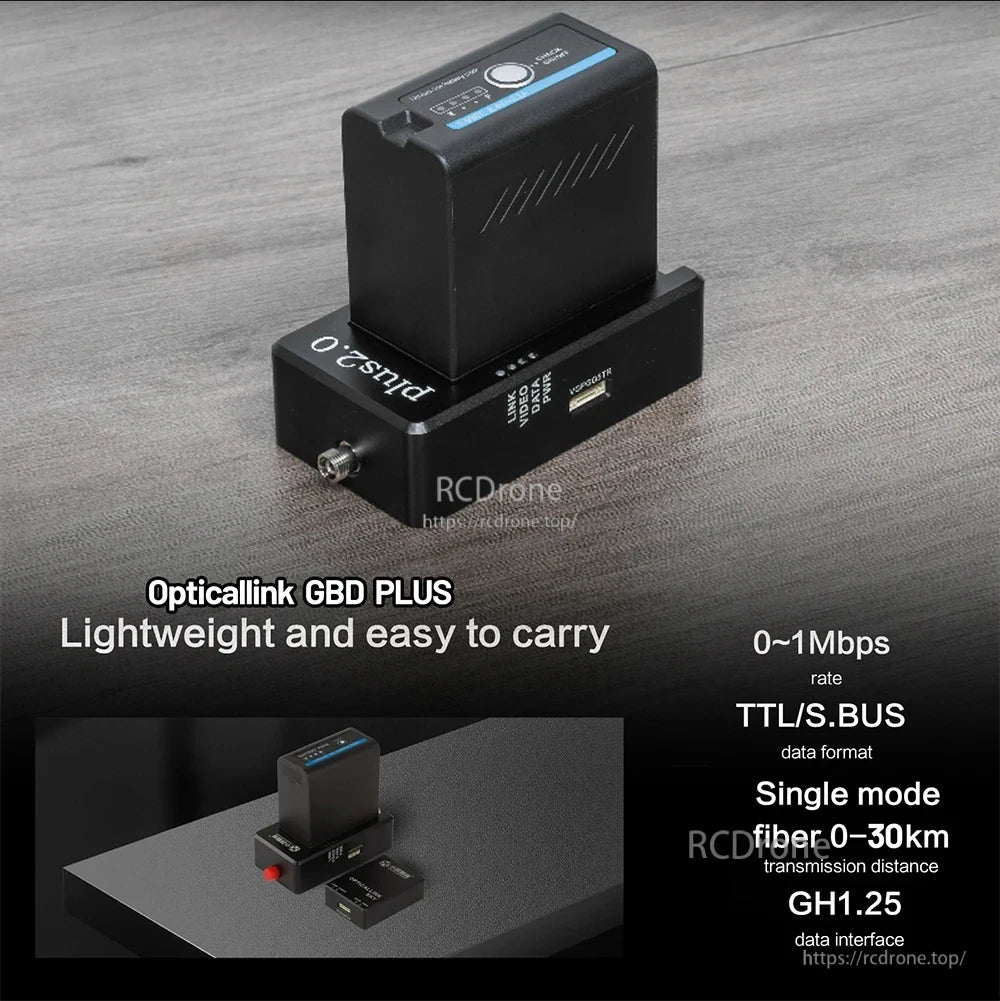

Opticallink GBD PLUS, 경량, 0-1Mbps, TTL/S.BUS, 단일 모드 파이버, 0-30km, GH1.25 인터페이스

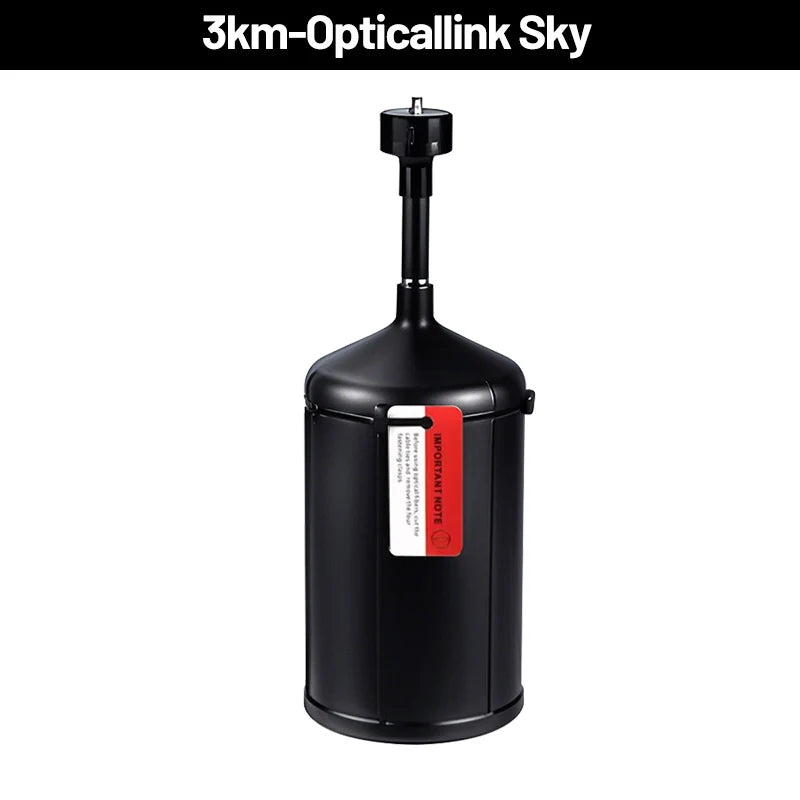

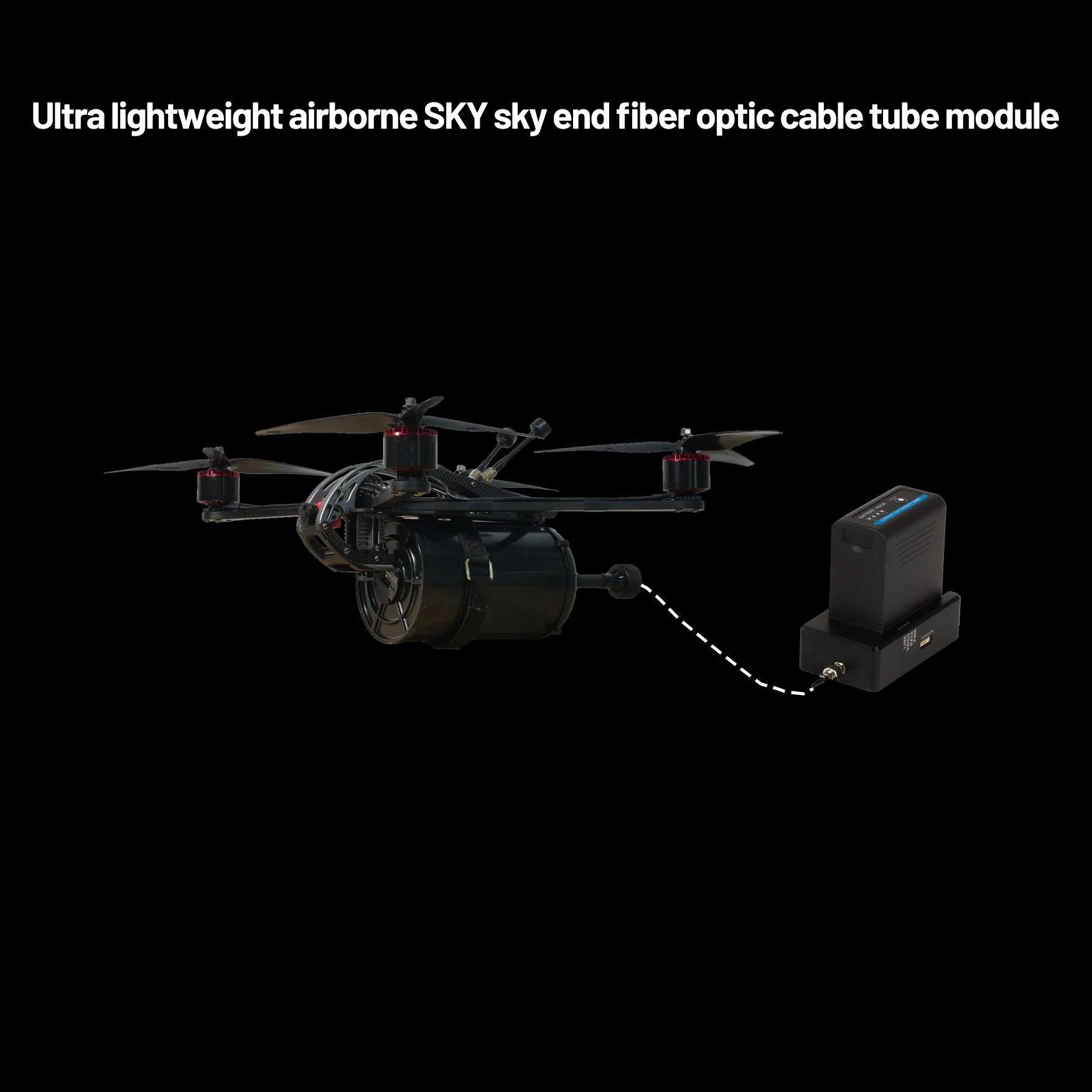

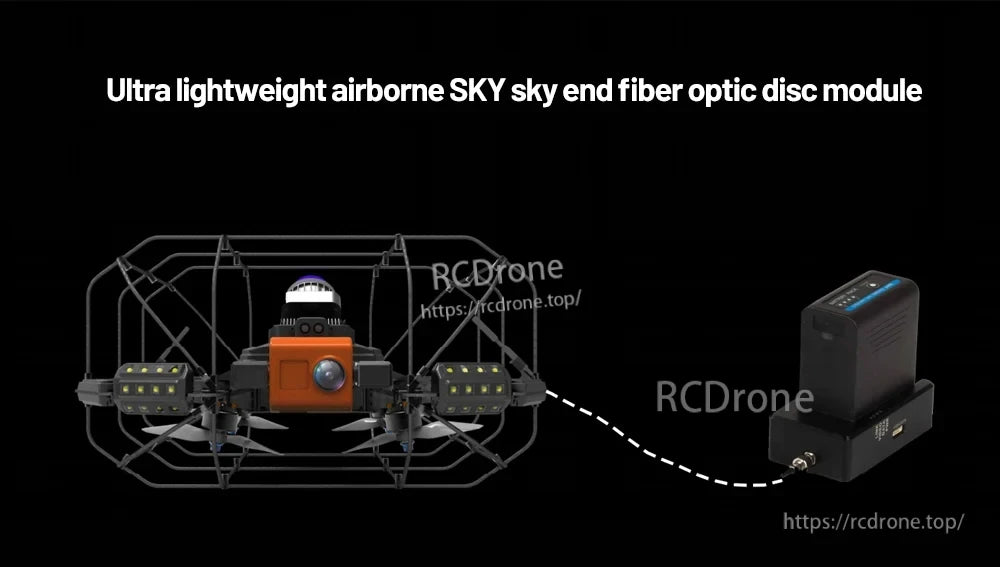

초경량 공중 SKY 스카이 엔드 광섬유 디스크 모듈

파이프라인 크롤링 로봇과 실내 검사 드론은 광섬유 통신을 사용하여 고속, 안정적, 장거리 데이터 전송을 구현하여 복잡한 지하 환경에서도 신뢰성 있고 손실이 적으며 방해 전파를 방지하는 성능을 보장하고, 유지보수 효율성과 안전성을 향상시킵니다. (39단어)

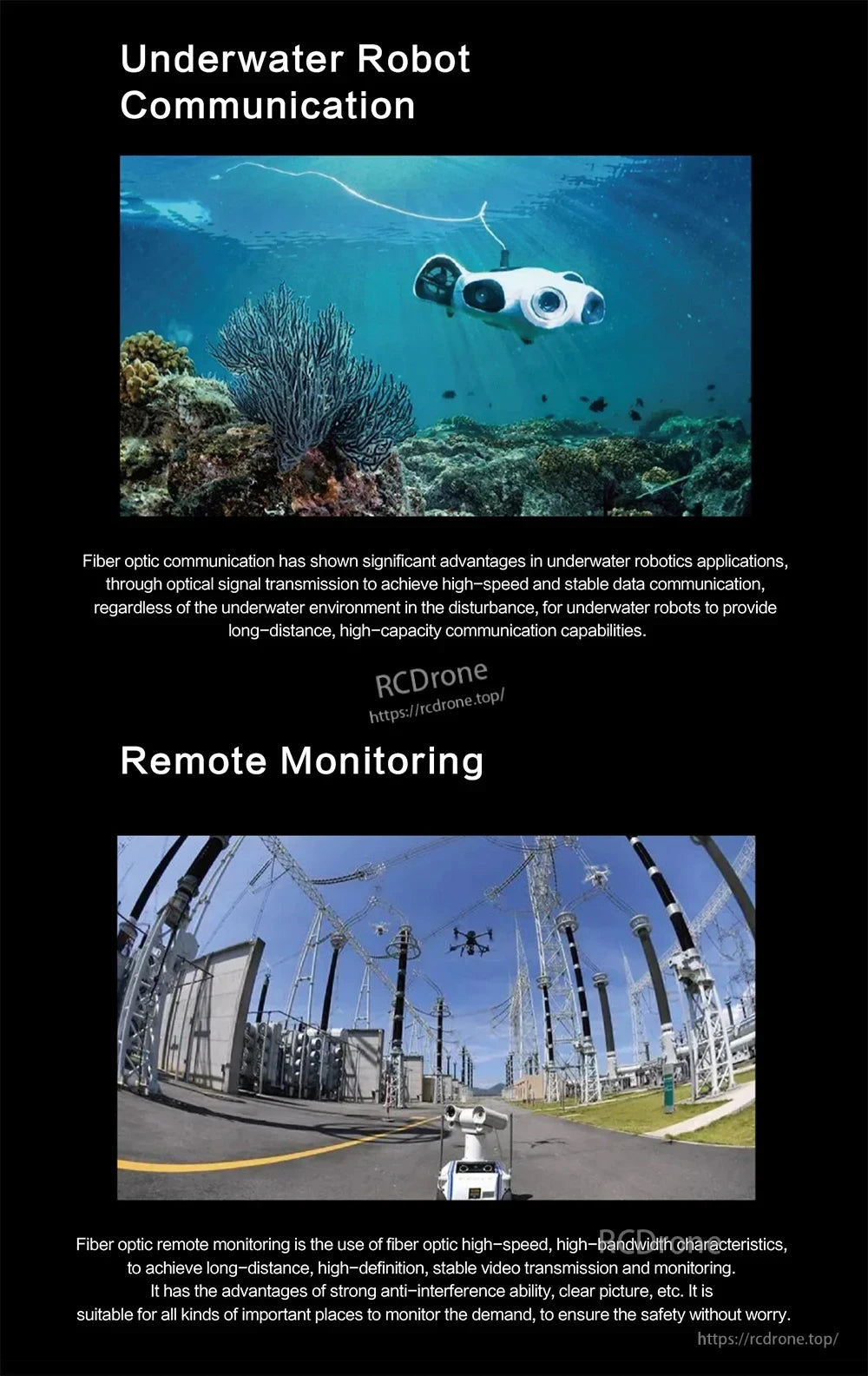

광섬유 기술은 수중 로봇과 원격 모니터링을 위한 고속의 안정적인 데이터 전송을 가능하게 하며, 중요 지역의 안전을 위해 강력한 간섭 방지 기능과 선명한 이미지를 갖춘 장거리 고화질 비디오를 지원합니다. (39단어)

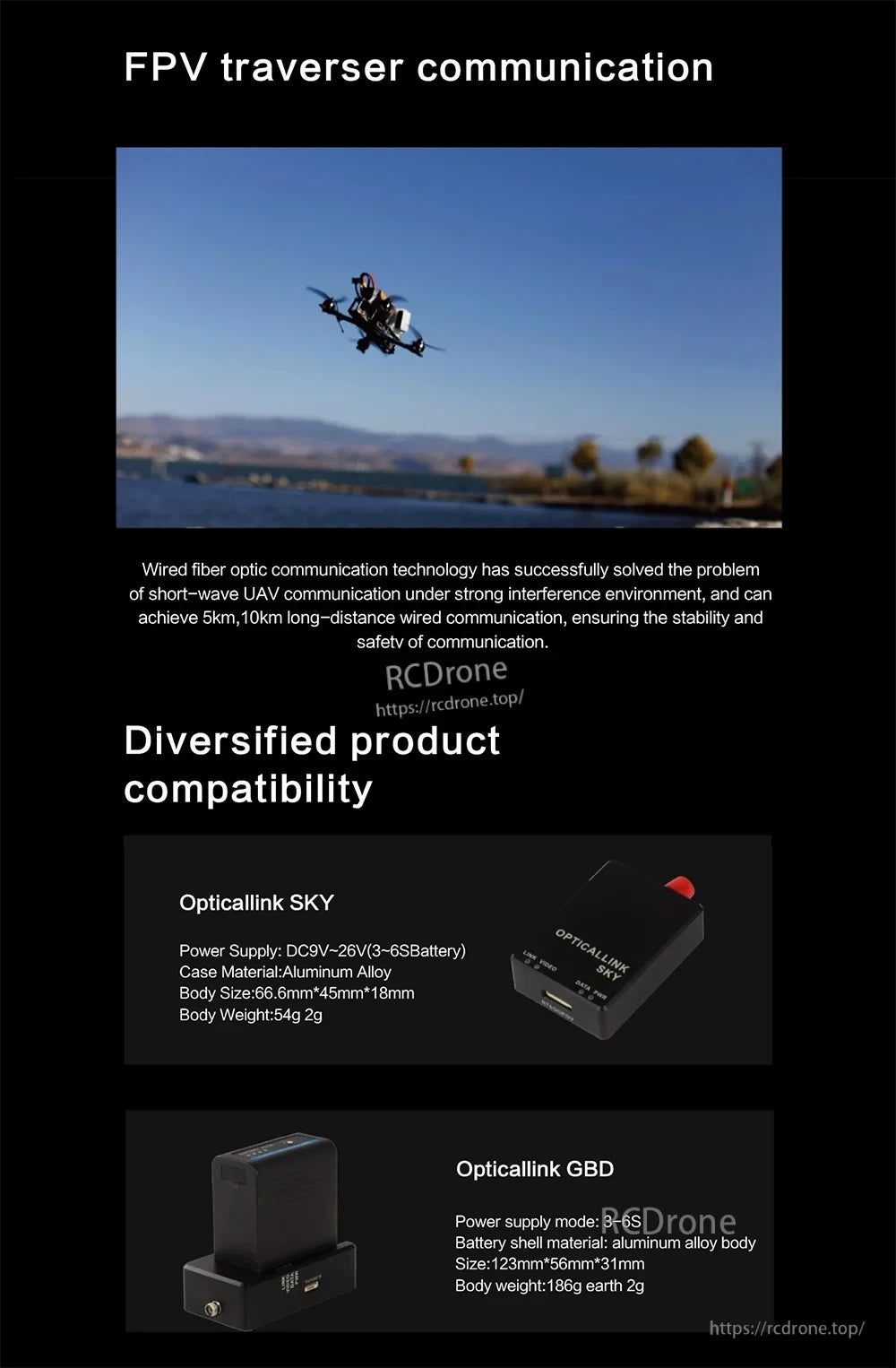

FPV 트래버서는 광섬유 기술을 사용하여 5~10km의 안정적인 UAV 연결을 지원합니다. Opticalink SKY 및 GBD 모델은 알루미늄 본체, DC 9~26V 전원, 컴팩트한 크기, 가벼운 디자인, 그리고 폭넓은 호환성을 자랑합니다. (39단어)

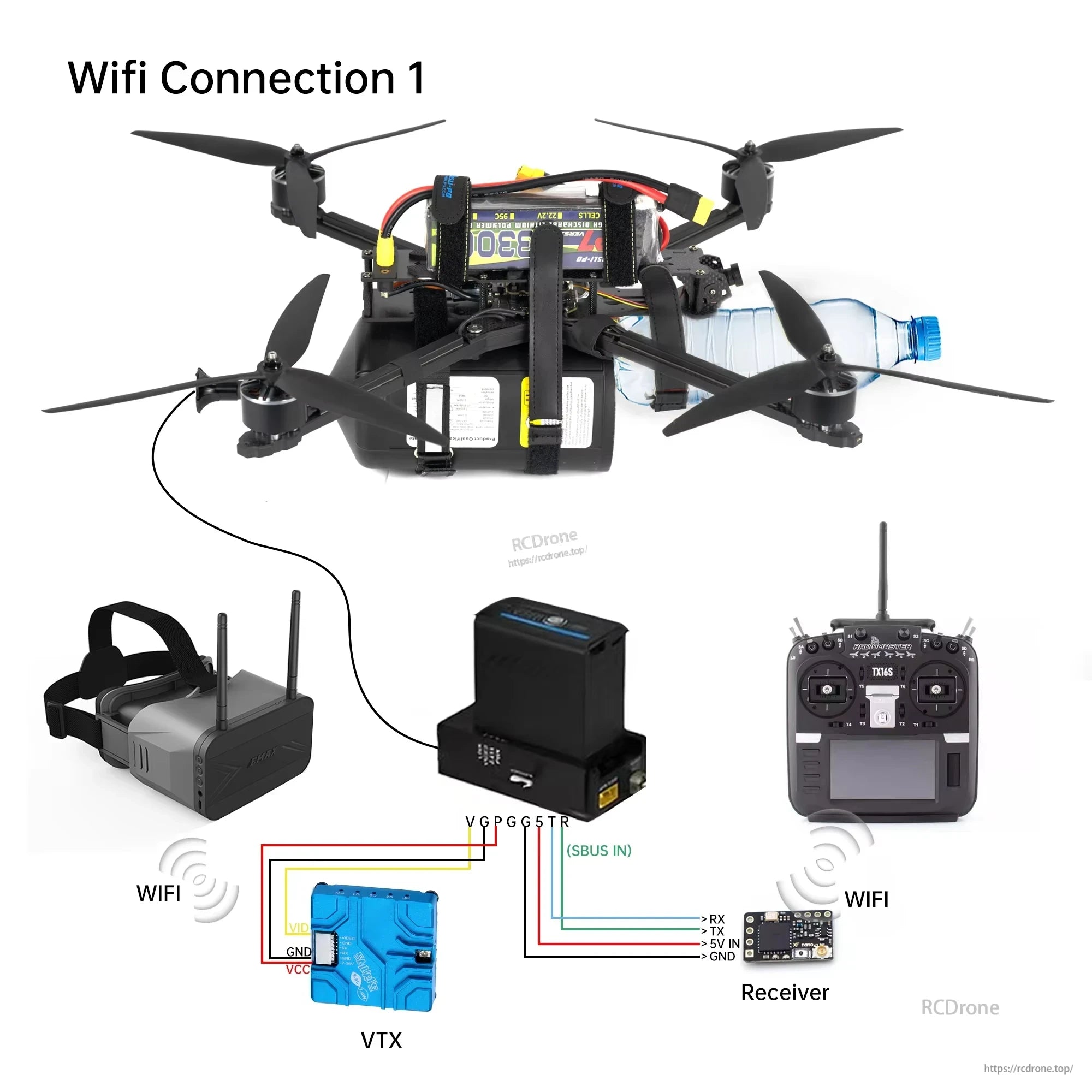

WiFi 지원 FPV 드론 설정은 배터리가 장착된 쿼드콥터를 VID, GND, VCC, RX, TX, 5V IN, GND라는 라벨이 부착된 배선을 사용하여 VTX 및 수신기에 연결합니다. VTX는 WiFi를 통해 FPV 고글로 영상을 전송하고, 리모컨(TX16S)은 수신기와 무선으로 통신합니다. SBUS IN 연결은 제어 신호를 통합하여 원활한 작동을 보장합니다. 각 구성 요소는 영상 전송 및 비행 제어에서 각 구성 요소의 역할을 명확하게 표시합니다. 이러한 구성은 몰입형 FPV 비행에 필수적인 실시간 영상 피드백과 반응성 높은 드론 조작을 지원합니다. 이 시스템은 전원, 신호 및 데이터 라인을 결합하여 조종사와 드론 간에 안정적이고 기능적인 FPV 연결을 구축합니다.

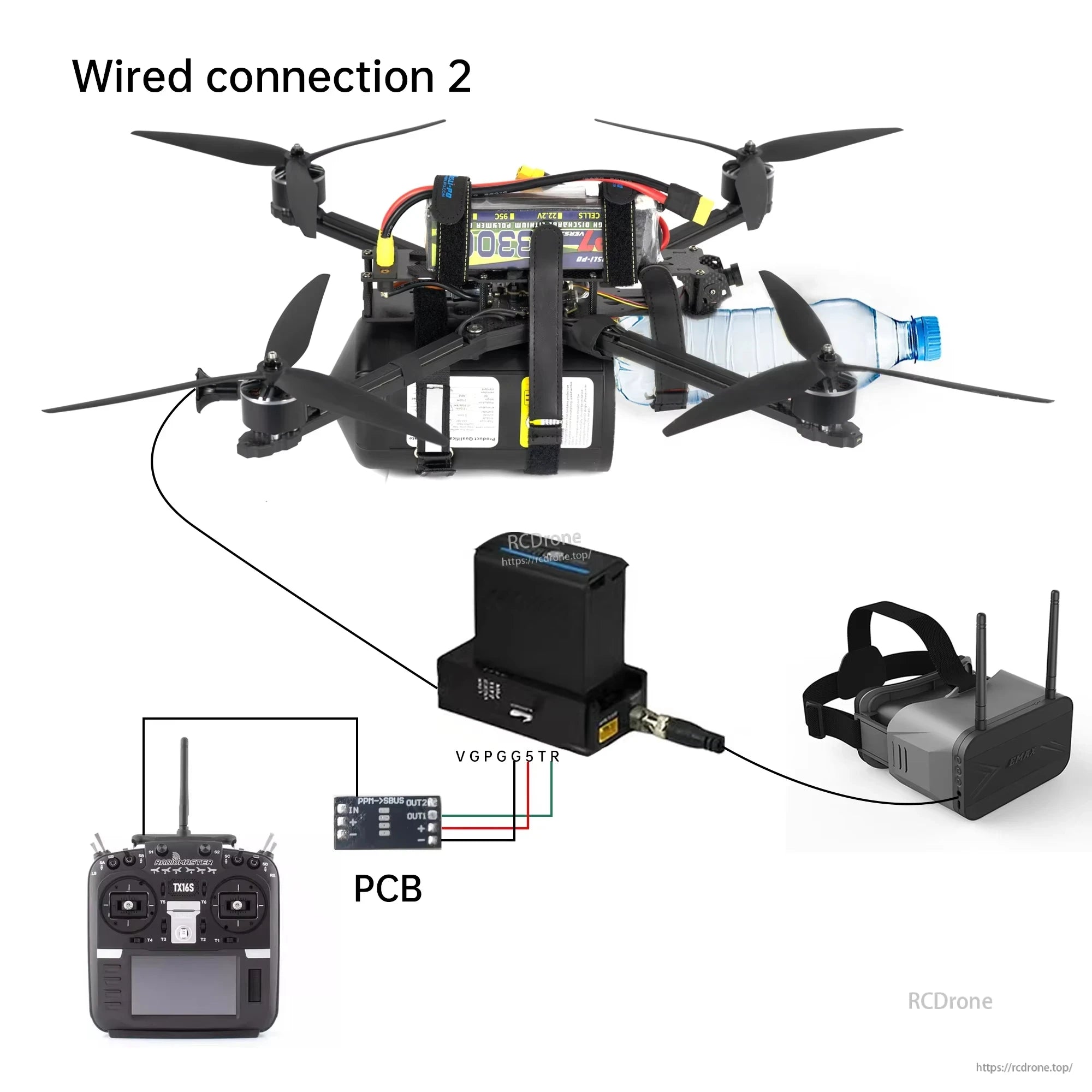

FPV 드론 구성에는 조종기, PCB, 배터리, VR 헤드셋이 포함됩니다. 구성품은 VGP G5TR, TX16S, 전원 연결부로 구성되어 있습니다. 유선 연결을 위한 배선과 배터리가 장착되어 있습니다.
