RadioMaster RP4TD-M ExpressLRS 2.4GHz 미니 트루 다이버시티 수신기, TCXO, 듀얼 SX1281, CRSF

개요

RadioMaster RP4TD-M ExpressLRS 2.4GHz 미니 트루 다이버시티 수신기는 공간과 무게가 중요한 빌드에 맞춰 설계된 컴팩트하고 경량의 수신기입니다. 이 제품은 간섭을 완화하기 위해 Gemini 트루 다이버시티를 사용하는 듀얼 채널 2.4GHz 라디오를 사용하며, 안정적인 주파수 제어를 위한 내장 TCXO를 포함하고 있습니다. 무게는 1.00g (안테나 제외) / 3.30g (안테나 포함)입니다.

주요 특징

• 미니 사이즈 트루 다이버시티 Gemini 수신기
• 업계 최고의 SNR 및 RSSI 성능
• 내장 TCXO (온도 보상 크리스탈 발진기)
• 더 나은 열 방출을 위한 최적화된 PCB 설계
• 듀얼 SX1281 트랜시버 (SX1281 x 2)
• 더 큰 내구성과 성능을 위한 업그레이드된 강성 듀얼 안테나 설계
• 텔레메트리 RF 전력 출력: 최대 2 x 10mW
• 모든 2.4GHz ExpressLRS 모듈 및 내장 2가 있는 송신기와 호환 가능.4GHz ExpressLRS

사양

TCXO (온도 보상 크리스탈 발진기)

TCXO는 온도 변화를 보상하여 주파수 제어의 높은 안정성과 정확성을 보장합니다. 이는 일관되고 신뢰할 수 있는 신호 수신을 유지하고 시간이 지남에 따라 주파수 드리프트를 줄이는 데 도움이 됩니다. 더 많은 기술적 배경은 여기에서 확인할 수 있습니다: https://www.expresslrs.org/hardware/crystal-frequency-error/.

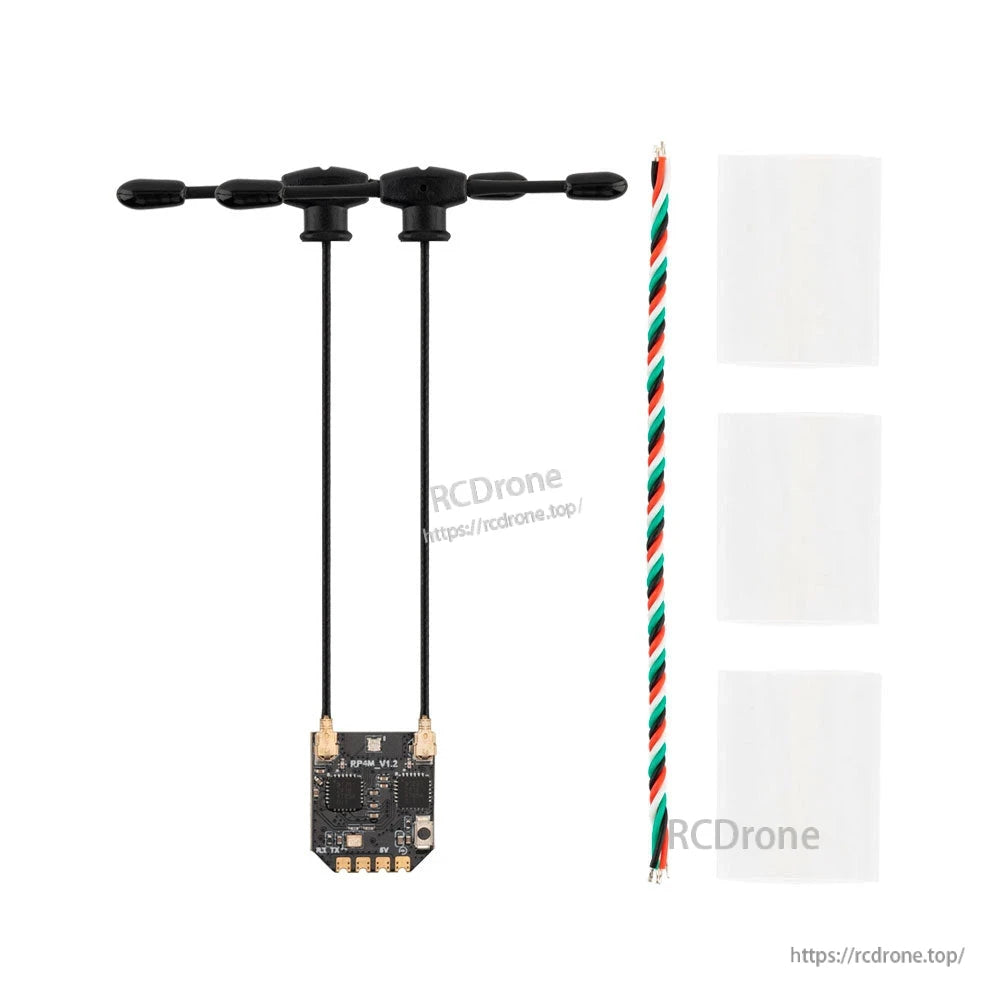

포함된 항목

• 1 x RP4TD-M ExpressLRS 진정한 2.4GHz 다이버시티 수신기
• 1 x CRSF 와이어
• 3 x 수축 튜브

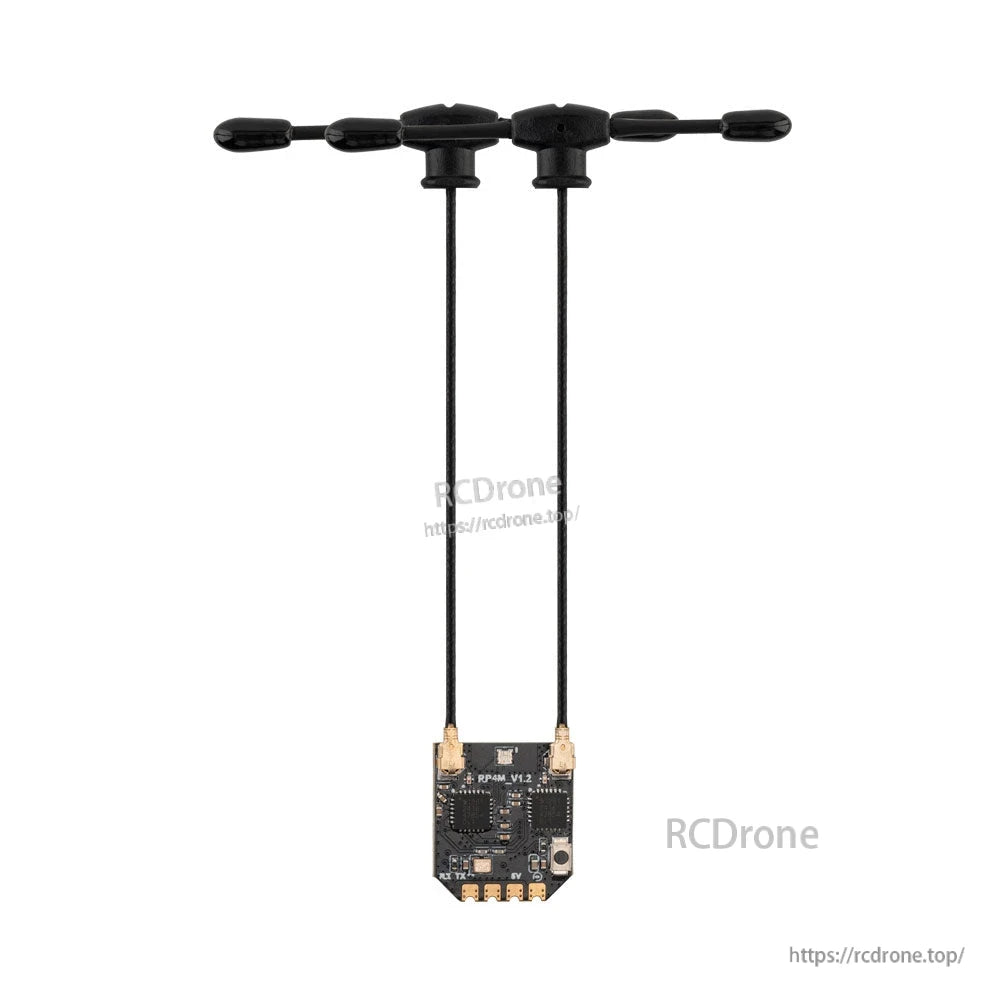

• 2 x 65mm 2.4GHz T 안테나 (수신기에 설치됨)
• 사용자 매뉴얼 1개

배선 또는 호환성 질문(CRSF, ExpressLRS 버전 또는 펌웨어 타겟 선택)에 대한 문의는 support@rcdrone.top or 방문해 주십시오 https://rcdrone.top/.

응용 프로그램

• 경량 FPV 드론 및 레이싱 빌드
• CRSF와 함께 ExpressLRS 2.4GHz를 사용하는 RC 항공기 및 멀티로터
• 콤팩트한 ExpressLRS 수신기가 필요한 로봇 및 RC 프로젝트

관련 제품

• RP1 ELRS 나노 수신기
• RP2 ELRS 나노 수신기
• RP3 ELRS 나노 수신기
• RP4TD ELRS 다이버시티 수신기

세부정보

RP4TD-M은 긴밀한 FPV 빌드를 위해 설계되었으며, Gemini 진정한 다이버시티 수신과 콤팩트한 풋프린트 및 안정적인 TCXO 타이밍을 결합합니다.

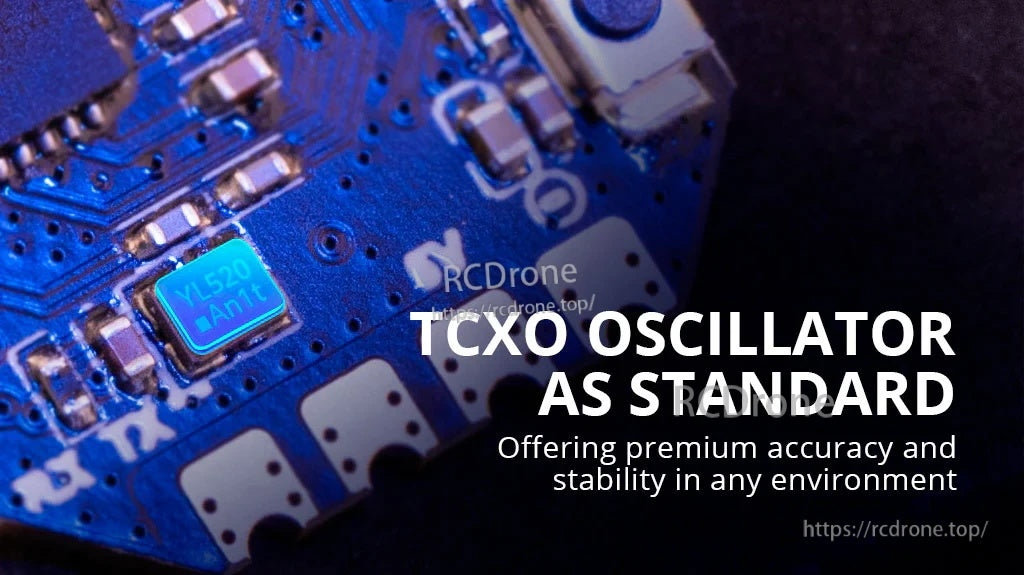

내장된 TCXO는 온도 변화에 따라 주파수 제어를 안정적으로 유지하여 보다 일관된 링크 성능을 제공합니다.

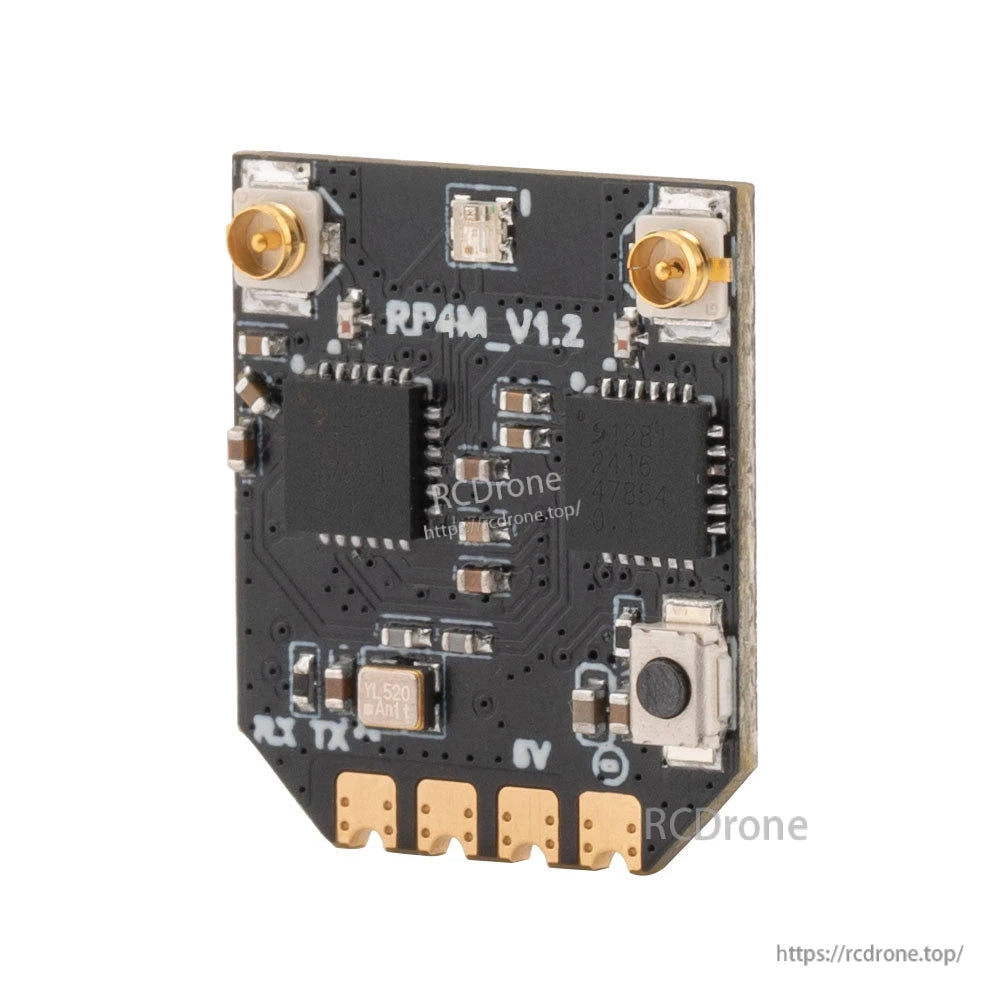

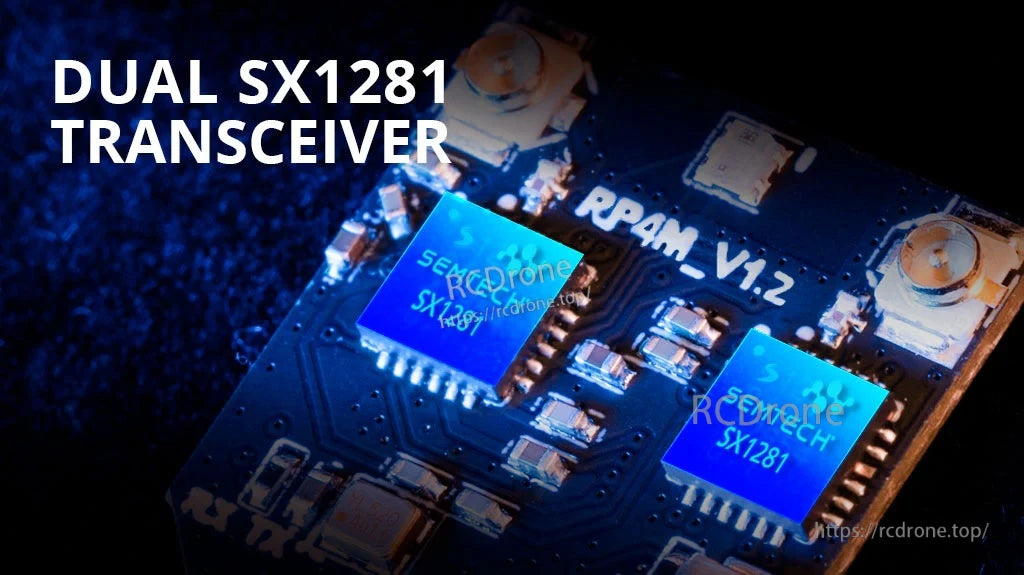

듀얼 SX1281 라디오는 도전적인 RF 환경에서 간섭을 완화하는 데 도움을 주기 위해 진정한 다이버시티 작동을 지원합니다.

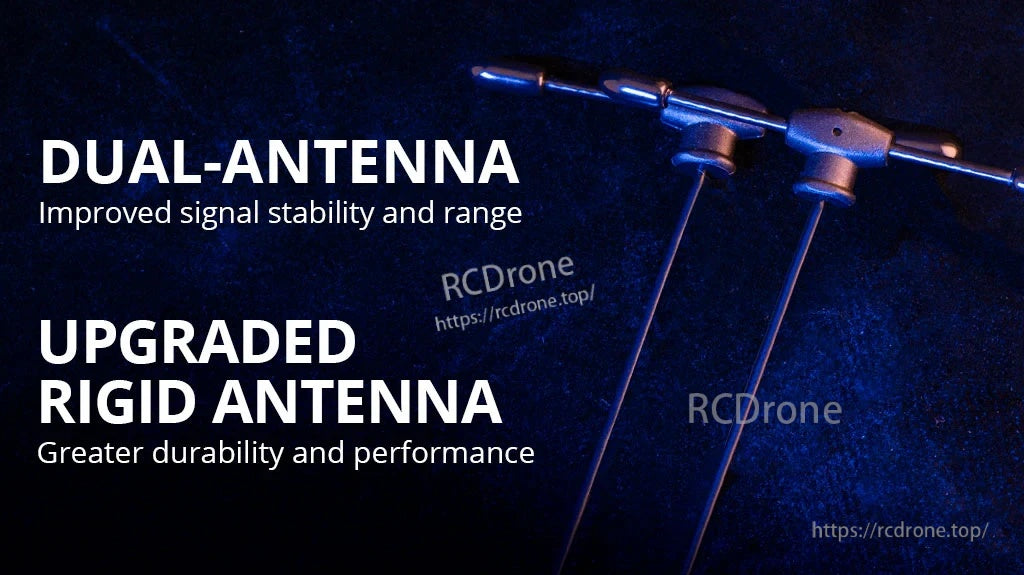

업그레이드된 강직한 T 안테나는 경량 프레임에서 내구성 있는 듀얼 안테나 라우팅을 위해 제작되었습니다.

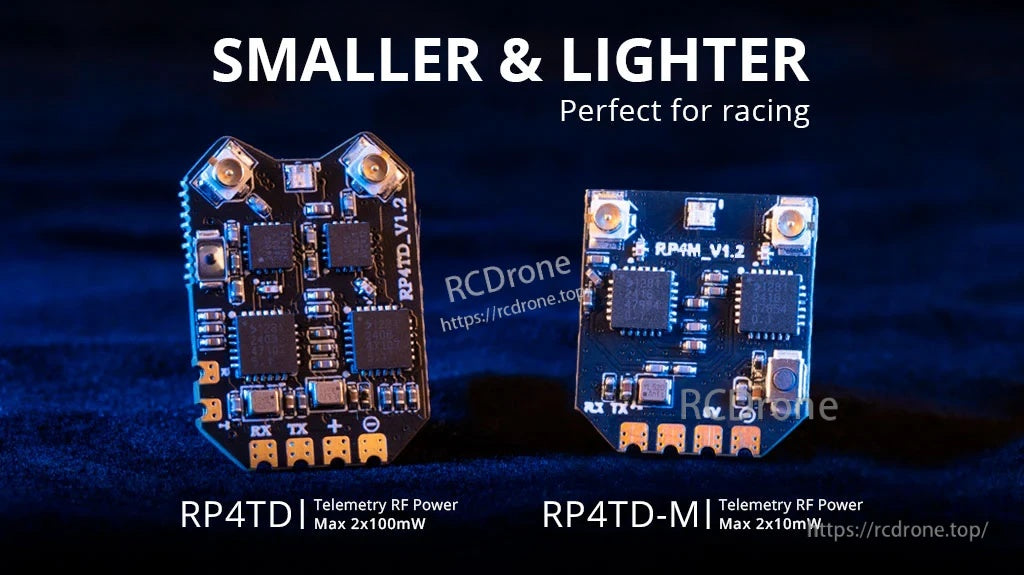

RP4TD보다 작고 가벼운 RP4TD-M은 레이싱 및 초경량 빌드에 더 적합합니다.

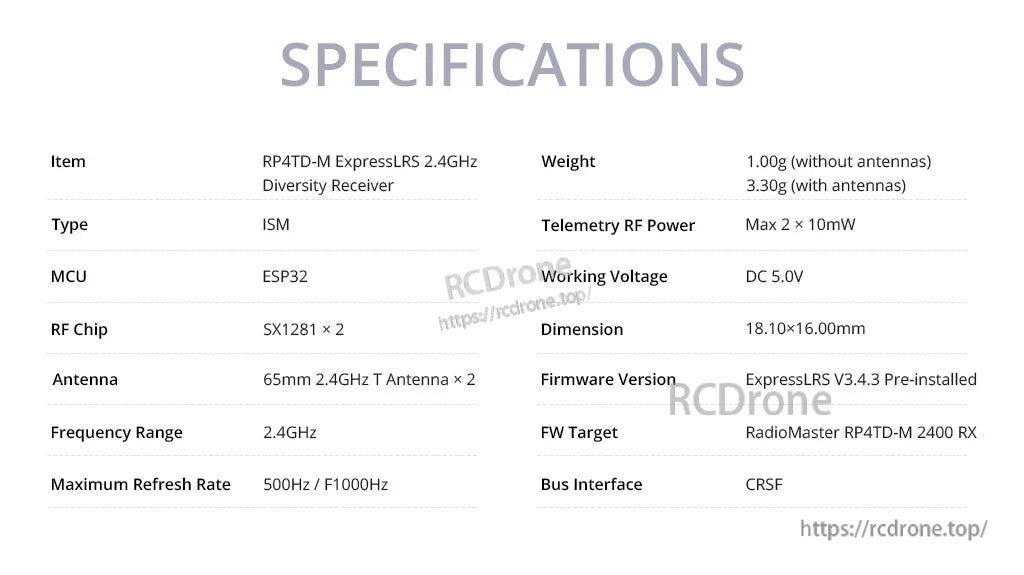

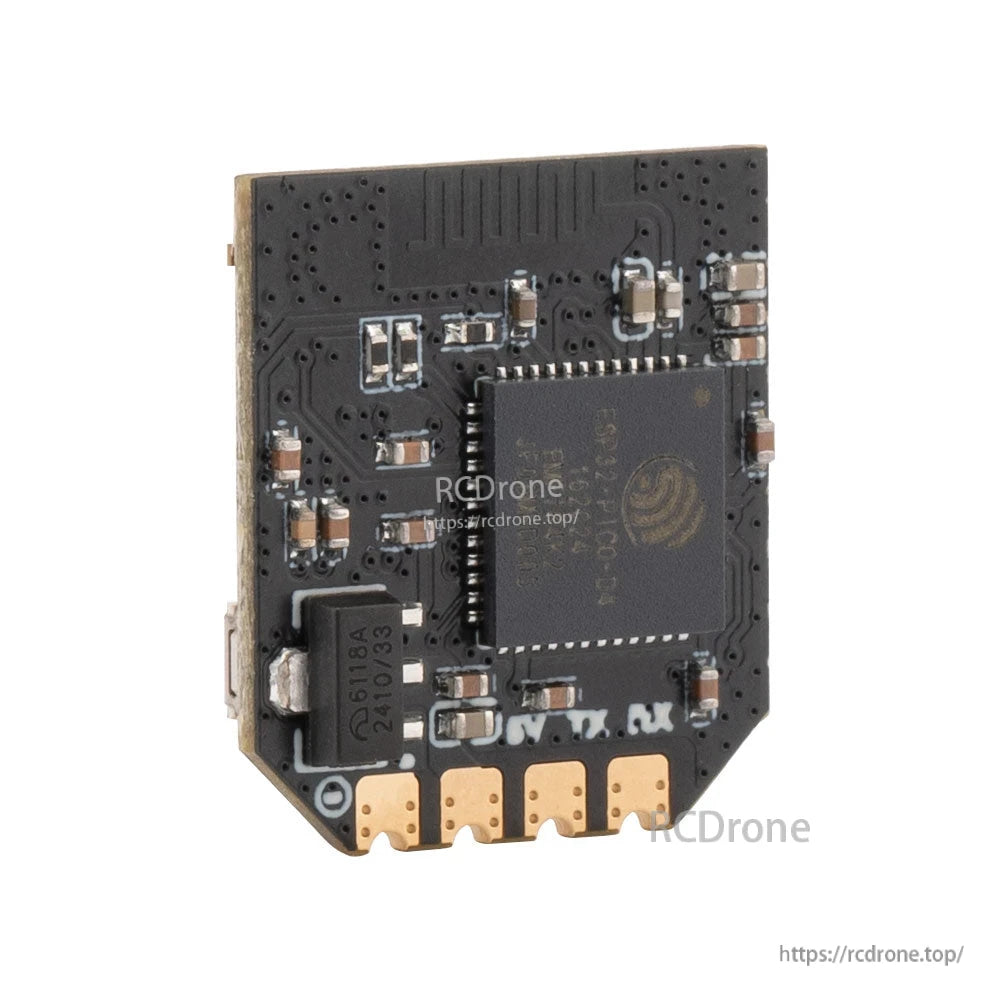

주요 사양 한눈에 보기: ESP32 + 듀얼 SX1281, CRSF 버스, 5.0V 입력, 최대 500Hz / F1000Hz 새로 고침 속도.

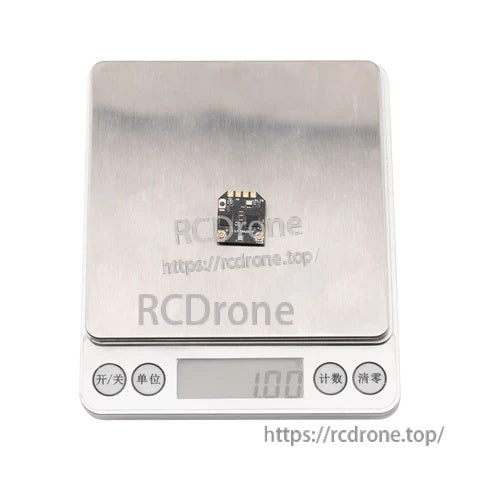

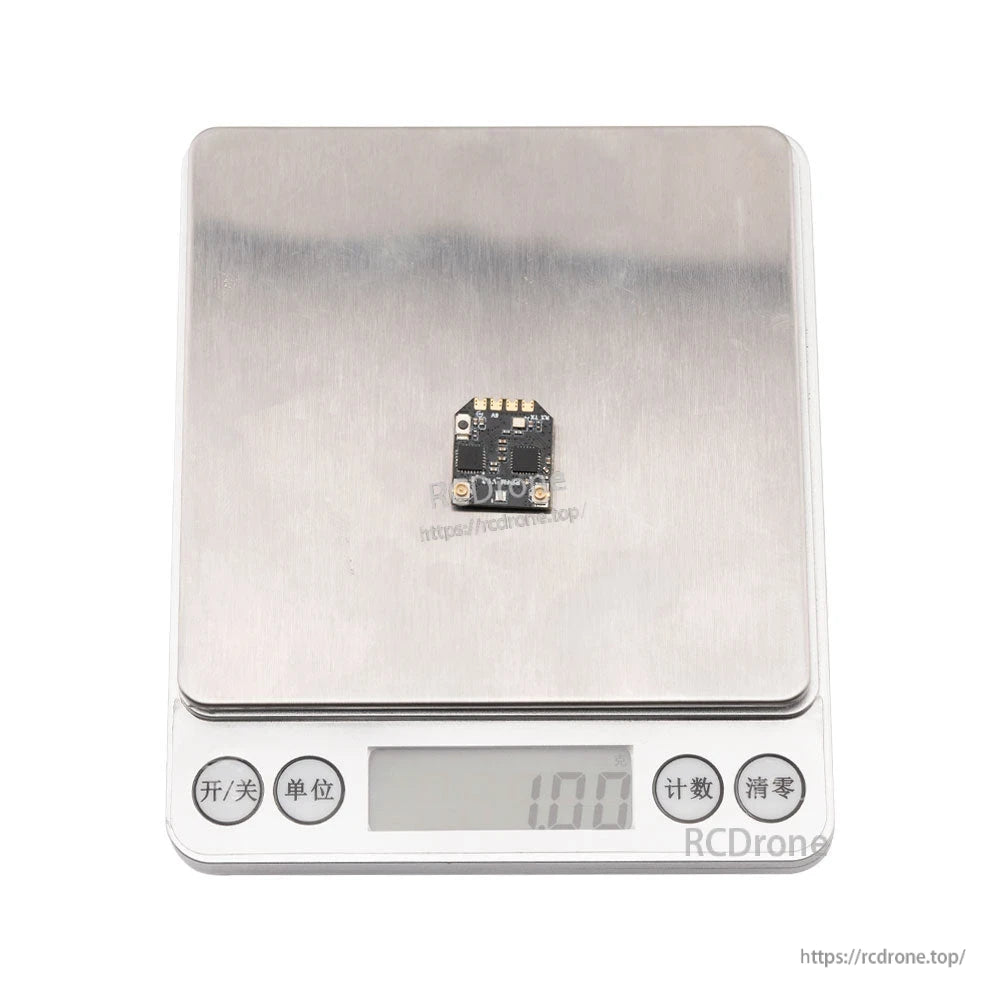

안테나 없이 단 1.00g의 무게로 수신기는 마이크로 및 레이싱 빌드에서 전체 AUW를 낮게 유지합니다.

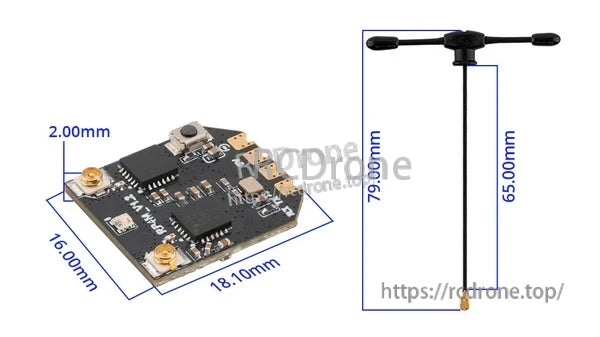

정확한 치수(18.10 × 16.00 × 2.00mm) 및 안테나 길이 마킹은 장착 및 안테나 배치를 계획하는 데 도움을 줍니다.
