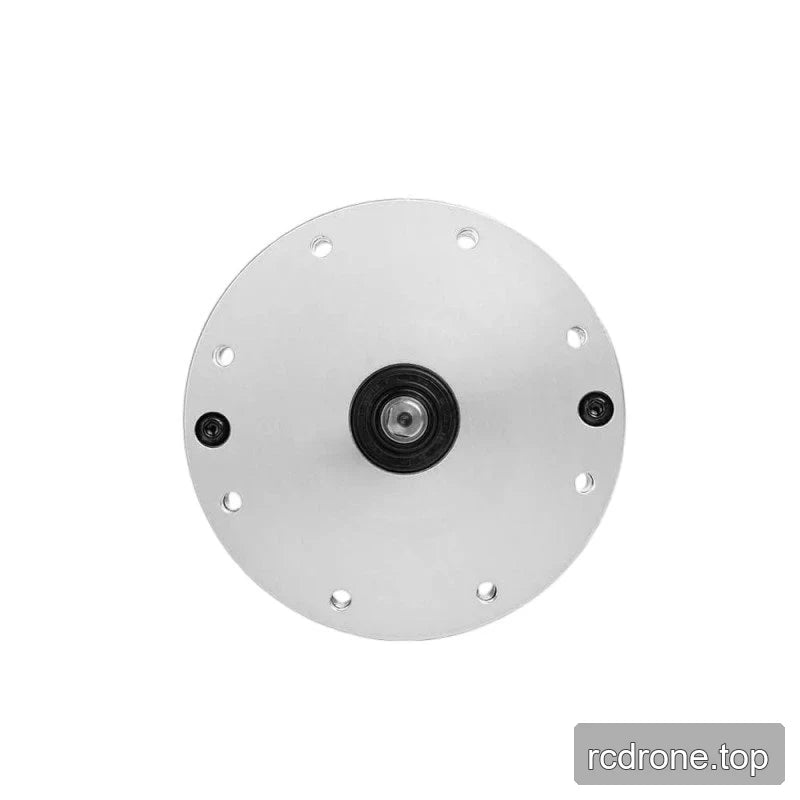

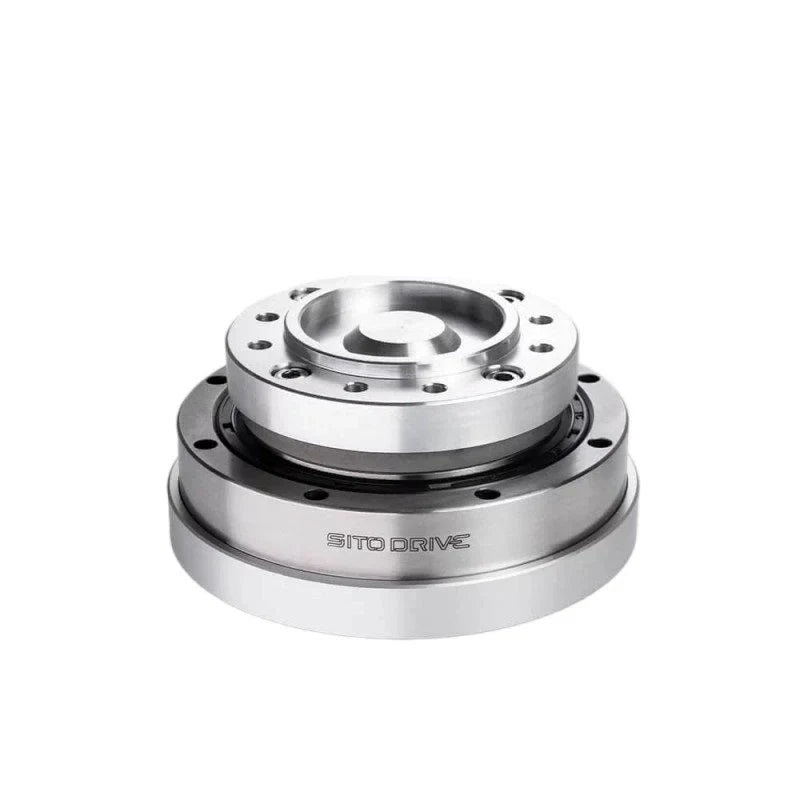

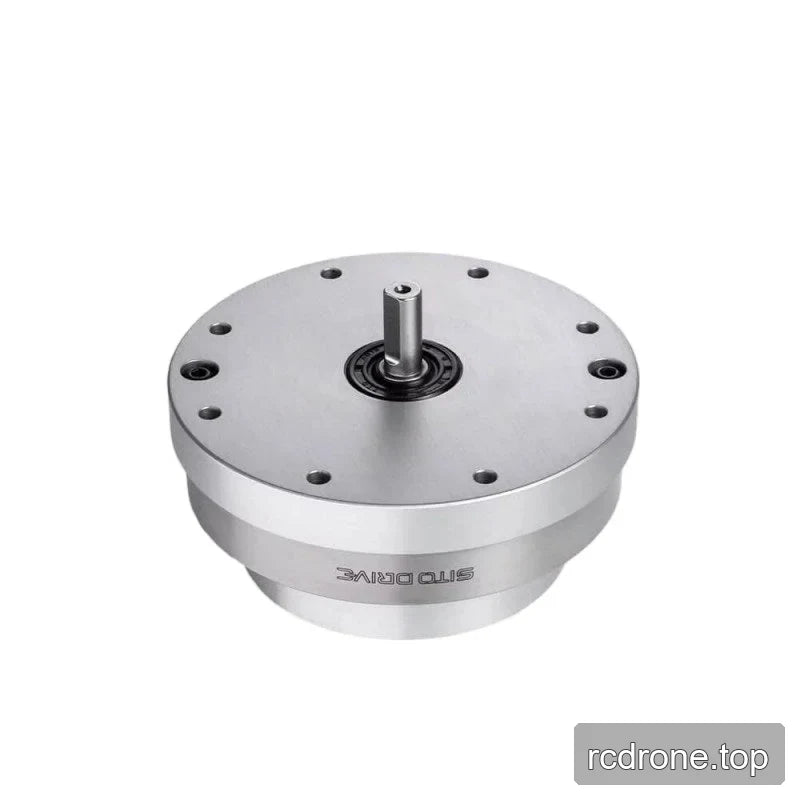

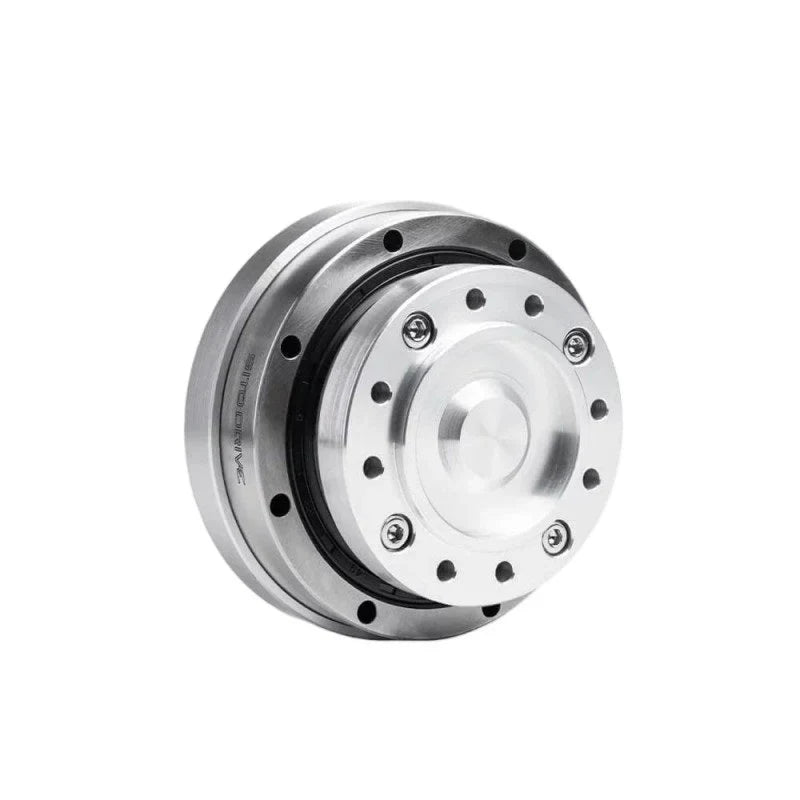

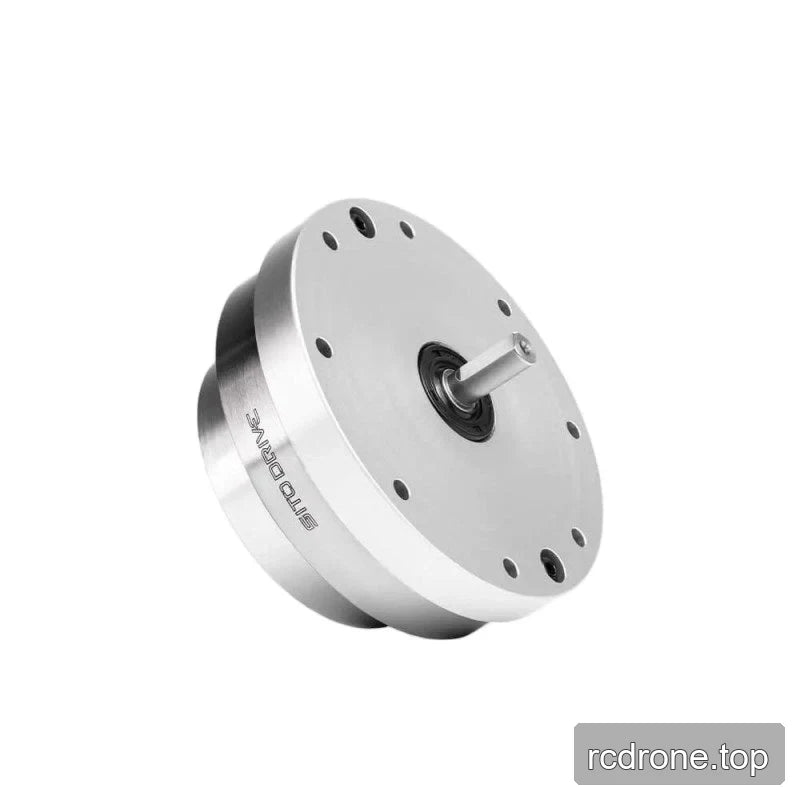

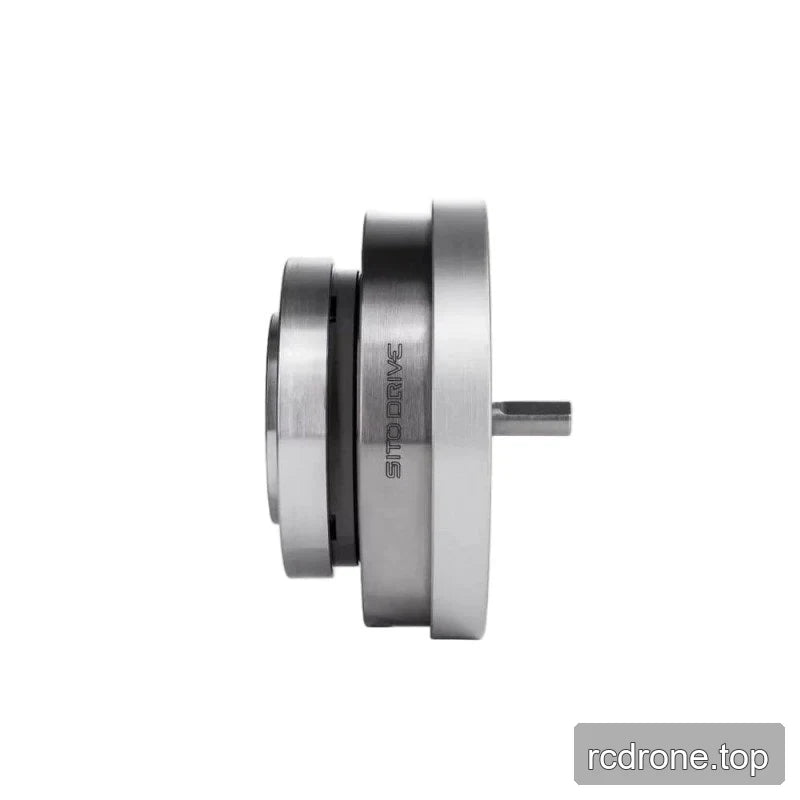

SITO DRIVE HS-14-IV 감속기, 로봇 및 AGV 시스템용 30–100 속도 비율

SITO DRIVE

$358.80 USD

할인 품절

세금이 포함된 가격입니다. 배송료는 결제 시 계산됩니다.

속도 비율 30 50 80 100

수량

전체 세부 정보 보기

개요

SITO DRIVE HS-14-IV 감속기는 로봇 및 자동 구동 응용 프로그램을 위해 30, 50, 80 또는 100의 속도 비율 옵션을 제공합니다. 필요한 토크, 백래시 및 동작 특성에 따라 비율을 선택하십시오: 2000 r/min 입력에서 정격 토크는 4에서 7.8 Nm 사이이며, 백래시는 비율에 따라 ≤20에서 ≤10 아크초로 지정됩니다. 모든 옵션에 대해 최대 허용 입력 속도는 8500 rpm입니다.

특징

선택 가능한 네 가지 속도 비율: 30, 50, 80 및 100.
모든 비율 옵션에서 최대 허용 입력 속도는 8500 rpm이며, 허용 평균 속도는 3500 rpm입니다.
백래시 사양은 비율에 따라 다릅니다: 비율 30 및 50의 경우 ≤20 아크초; 비율 80 및 100의 경우 ≤10 아크초.

사양

매개변수	속도 비율 30	속도 비율 50	속도 비율 80	속도 비율 100
모델	HS-14-IV	HS-14-IV	HS-14-IV	HS-14-IV
전송 비율	30	50	80	100
2000 r/min 입력에서의 정격 토크	4 Nm	5.4 Nm	7.8 Nm	7.8 Nm
시작/정지 시 허용되는 최대 토크	9 Nm	18 Nm	23 Nm	28 Nm
최대 허용 평균 하중 토크	6.8 Nm	6.9 Nm	11 Nm	11 Nm
즉각적인 최대 토크	17 Nm	35 Nm	47 Nm	54 Nm
최대 허용 입력 속도	8500 rpm	8500 rpm	8500 rpm	8500 rpm
허용 평균 속도	3500 rpm	3500 rpm	3500 rpm	3500 rpm
관성 모멘트	0.033 (×10⁻⁴ kg·m²)	0.033 (×10⁻⁴ kg·m²)	0.033 (×10⁻⁴ kg·m²)	0.033 (×10⁻⁴ kg·m²)
백래시	≤20 아크초	≤20 아크초	≤10 아크초	≤10 아크초
